Очисник головок коренеплодів

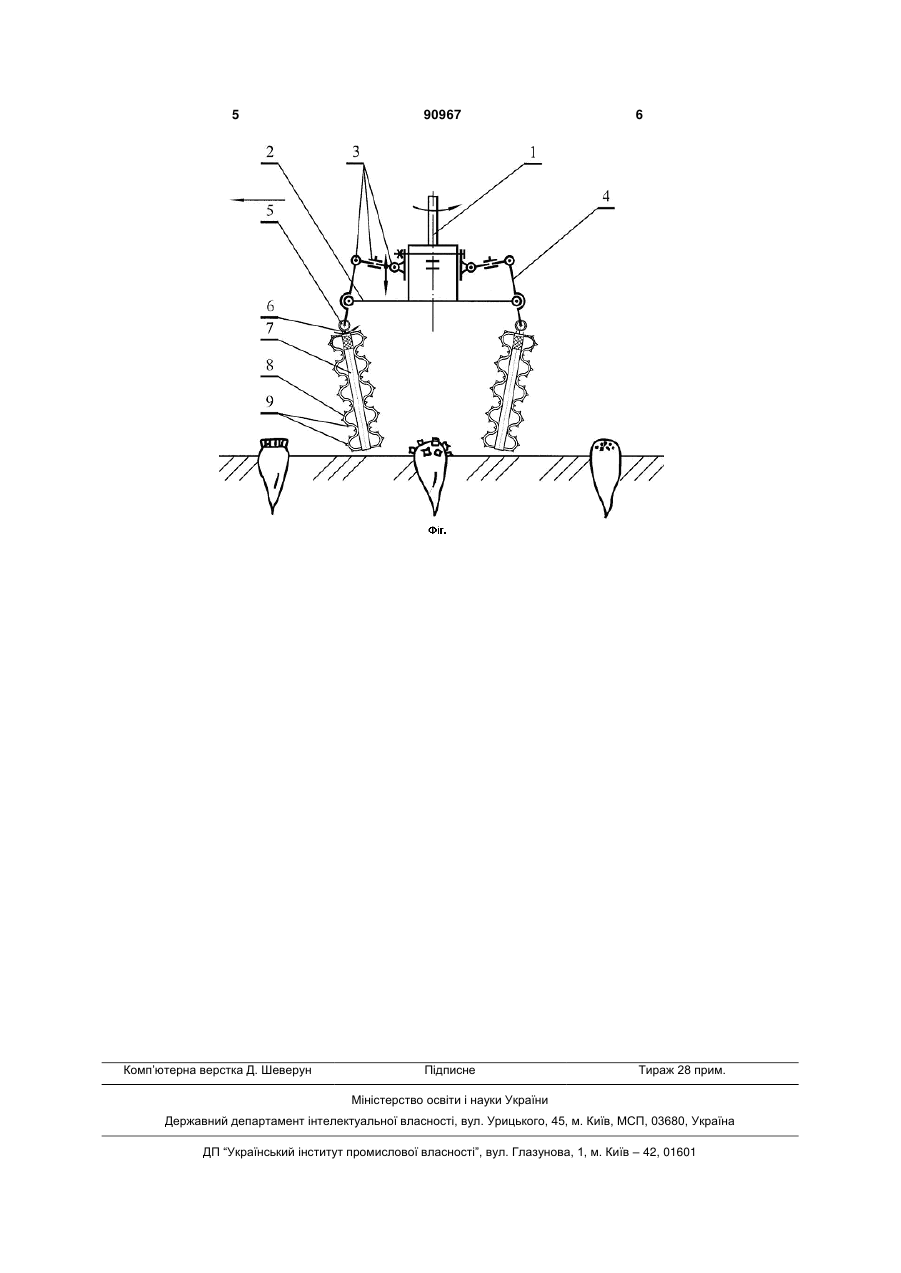

Очисник головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що кожна еластична очисна лопать виконана у вигляді гофра, круглого поперечного перерізу, усередині якого встановлений з зазором еластичний стержень, який закріплений на нижньому кінці двоплечого важеля за допомогою механізму зміни і фіксації його кута нахилу, при цьому на зовнішній поверхні гофра містяться шипи трикутної форми. (19) (21) a200901472 (22) 20.02.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1727633 A1, 23.04.1992 UA 30528, 15.11.2000 UA 3828, 15.12.2004 UA 29337, 16.10.2000 UA 75531 C2, 17.04.2006 SU 571213, 11.10.1977 SU 1351533 A1, 15.11.1987 SU 725602, 08.04.1980 SU 1667684 A1, 07.08.1991 3 Недоліком цієї конструкції очисника головок коренеплодів є невисока ефективність очищення головок коренеплодів буряків від залишків гички. Як показали результати проведених нами експериментальних досліджень, незважаючи на таку конструкцію регулювання розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а згинаються і значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних диском, встановлені на осях консольні еластичні очисні лопаті, згідно винаходу, кожна еластична очисна лопать виконана у вигляді гофри, круглого поперечного перерізу, усередині якого встановлений з зазором еластичний стержень, який закріплений на нижньому кінці двоплечого важеля за допомогою механізму зміни і фіксації його кута нахилу, при цьому на зовнішній поверхні гофри містяться шипи трикутної форми. На кресленні схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очищення головок коренеплодів буряків від залишків гички на корені. Очисник головок коренеплодів складається з вертикального привідного валу 1, на торці якого закріплений диск 2, на якому за допомогою кінематичних елементів 3 (повзуна, шарнірів і гвинтових механізмів) встановлені двоплечі важелі 4. На ни 90967 4 жніх кінцях двоплечих важелів 4 жорстко закріплені механізми 5 (наприклад, різьбові), які містять вісі 6 з встановленими еластичними стержнями 7, які охоплюють з зазорами гофри 8 (також виконані з еластичного матеріалу) і які мають круглий поперечний переріз. Таким чином, еластичні стержні 7 разом з гофрами 8 утворюють еластичні очисні лопаті. При цьому на зовнішній поверхні кожної гофри 8 містяться шипи 9 трикутної форми. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті, які виконані у вигляді еластичних стержнів 7 і гофри 8 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, оскільки на нижніх кінцях двоплечих важелів 4 жорстко закріплені механізми 5 з осями 6 і очисні лопаті, виконані у вигляді еластичних стержнів 7 і гофри 8 (тобто фактично мають циліндричну форму), можуть обертатись на осях 6, то удари по головках коренеплодів буряків будуть не жорсткими, а навпаки зовнішня поверхня гофри 8 при ударах буде деформуватись (оскільки вона має зазор до еластичного стержня 7), копіюючи головку коренеплоду. Потім при обертальному русі вала 1 і поступальному переміщенні очисника гофри 8 протягуються по поверхням головок коренеплодів і шипи 9 будуть дуже ефективно зчісувати зелені залишки гички з головок коренеплодів. Використовуючи механізми 5 (наприклад гвинтові) можна спрямовувати еластичні стержні 7 з гофрами 8 усередину очисника, що забезпечить ефективне зчісування залишків гички саме з верхніх частин головок коренеплодів. Шипи 9 мають трикутну форму, що забезпечить їм відповідну гостроту при зчісуванні саме зелених частин гички, які є на головках коренеплодів буряків. Розташування шипів 9 у різних місцях гофри 8 також буде сприяти підвищенню ефективності очищення головок від залишків гички Використовуючи механізми 3 можна змінювати кути нахилів двоплечих важелів 4 відносно диска 2, що сприятиме наближенню кінців лопатей 7 до повздовжньої осі очисника і забезпечить високу якість очищення головок коренеплодів. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10...15 %. 5 Комп’ютерна верстка Д. Шеверун 90967 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
