Очисник головок коренеплодів

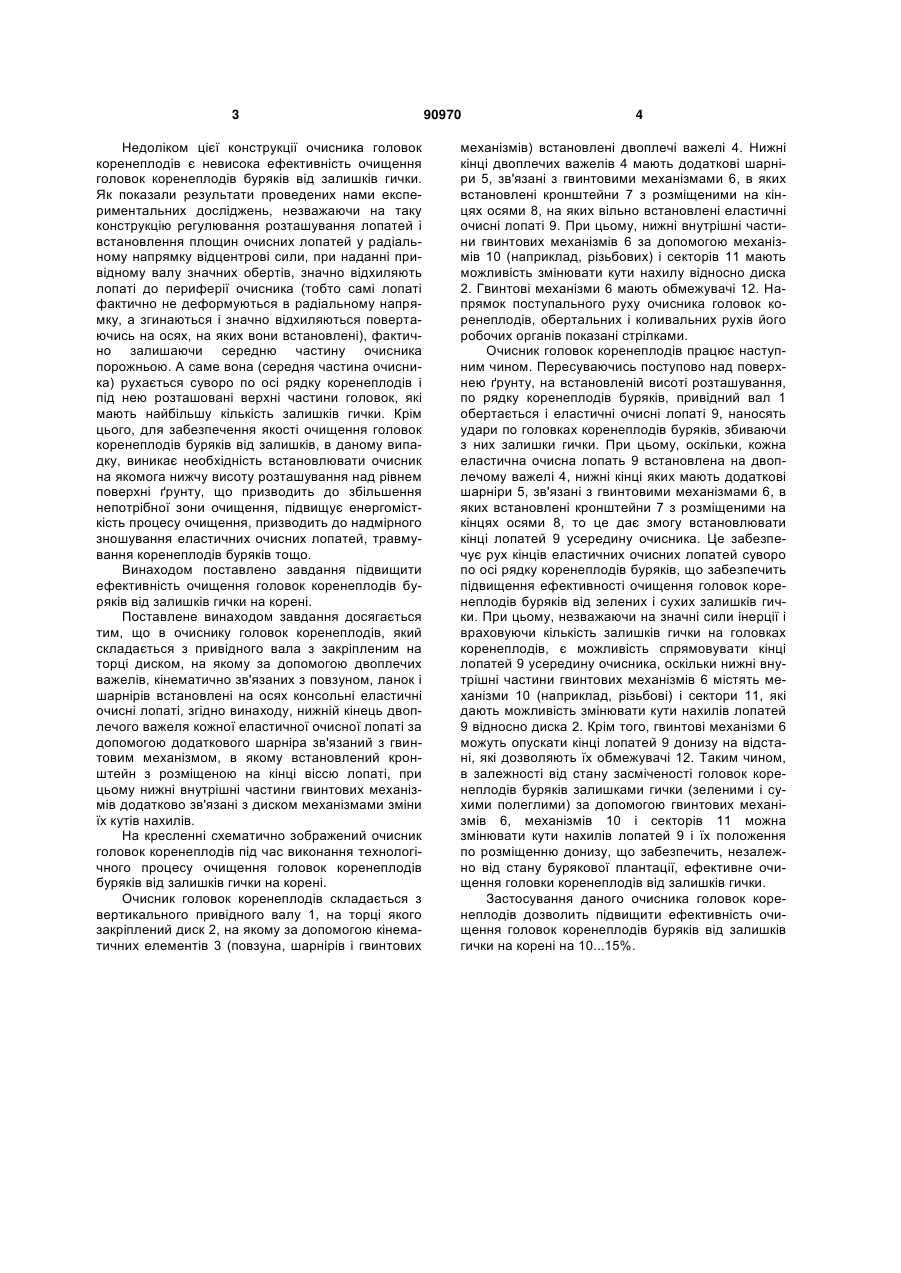

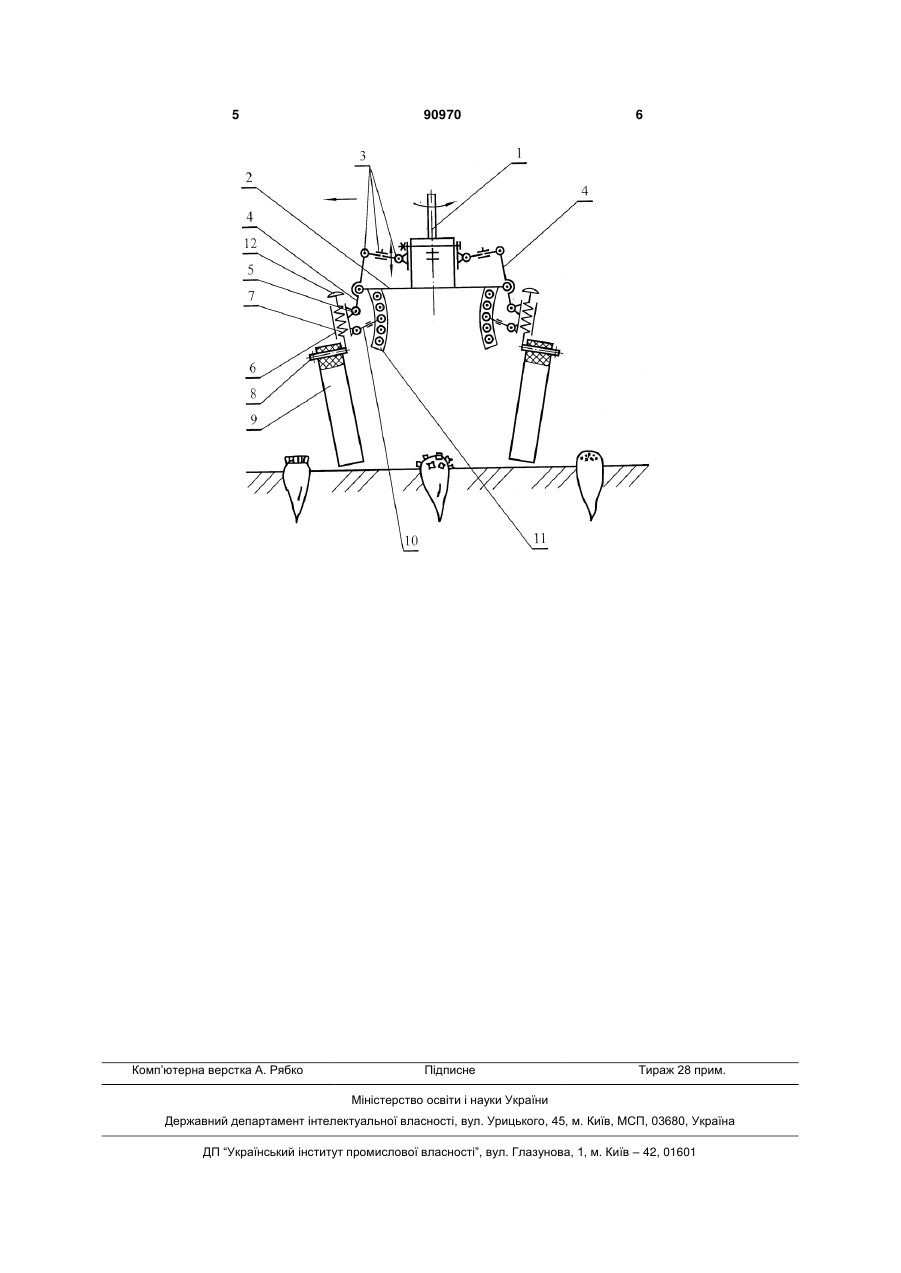

Очисник головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що нижній кінець двоплечого важеля кожної еластичної очисної лопаті за допомогою додаткового шарніра зв'язаний з гвинтовим механізмом, в якому встановлений кронштейн з розміщеною на кінці віссю лопаті, при цьому нижні внутрішні частини гвинтових механізмів додатково зв'язані з диском механізмами зміни їх кутів нахилів. (19) (21) a200902173 (22) 12.03.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1727633 A1, 23.04.1992 UA 30528, 15.11.2000 UA 3828, 15.12.2004 UA 29337, 16.10.2000 UA 75531, 17.04.2006 RU 2108020 C1, 10.04.1998 RU 2236771 C2, 27.09.2004 SU 1128860 A1, 23.02.1989 3 Недоліком цієї конструкції очисника головок коренеплодів є невисока ефективність очищення головок коренеплодів буряків від залишків гички. Як показали результати проведених нами експериментальних досліджень, незважаючи на таку конструкцію регулювання розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а згинаються і значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, згідно винаходу, нижній кінець двоплечого важеля кожної еластичної очисної лопаті за допомогою додаткового шарніра зв'язаний з гвинтовим механізмом, в якому встановлений кронштейн з розміщеною на кінці віссю лопаті, при цьому нижні внутрішні частини гвинтових механізмів додатково зв'язані з диском механізмами зміни їх кутів нахилів. На кресленні схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очищення головок коренеплодів буряків від залишків гички на корені. Очисник головок коренеплодів складається з вертикального привідного валу 1, на торці якого закріплений диск 2, на якому за допомогою кінематичних елементів 3 (повзуна, шарнірів і гвинтових 90970 4 механізмів) встановлені двоплечі важелі 4. Нижні кінці двоплечих важелів 4 мають додаткові шарніри 5, зв'язані з гвинтовими механізмами 6, в яких встановлені кронштейни 7 з розміщеними на кінцях осями 8, на яких вільно встановлені еластичні очисні лопаті 9. При цьому, нижні внутрішні частини гвинтових механізмів 6 за допомогою механізмів 10 (наприклад, різьбових) і секторів 11 мають можливість змінювати кути нахилу відносно диска 2. Гвинтові механізми 6 мають обмежувачі 12. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті 9, наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, оскільки, кожна еластична очисна лопать 9 встановлена на двоплечому важелі 4, нижні кінці яких мають додаткові шарніри 5, зв'язані з гвинтовими механізмами 6, в яких встановлені кронштейни 7 з розміщеними на кінцях осями 8, то це дає змогу встановлювати кінці лопатей 9 усередину очисника. Це забезпечує рух кінців еластичних очисних лопатей суворо по осі рядку коренеплодів буряків, що забезпечить підвищення ефективності очищення головок коренеплодів буряків від зелених і сухих залишків гички. При цьому, незважаючи на значні сили інерції і враховуючи кількість залишків гички на головках коренеплодів, є можливість спрямовувати кінці лопатей 9 усередину очисника, оскільки нижні внутрішні частини гвинтових механізмів 6 містять механізми 10 (наприклад, різьбові) і сектори 11, які дають можливість змінювати кути нахилів лопатей 9 відносно диска 2. Крім того, гвинтові механізми 6 можуть опускати кінці лопатей 9 донизу на відстані, які дозволяють їх обмежувачі 12. Таким чином, в залежності від стану засміченості головок коренеплодів буряків залишками гички (зеленими і сухими полеглими) за допомогою гвинтових механізмів 6, механізмів 10 і секторів 11 можна змінювати кути нахилів лопатей 9 і їх положення по розміщенню донизу, що забезпечить, незалежно від стану бурякової плантації, ефективне очищення головки коренеплодів від залишків гички. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10...15%. 5 Комп’ютерна верстка А. Рябко 90970 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
