Багатопроменева дзеркальна антена

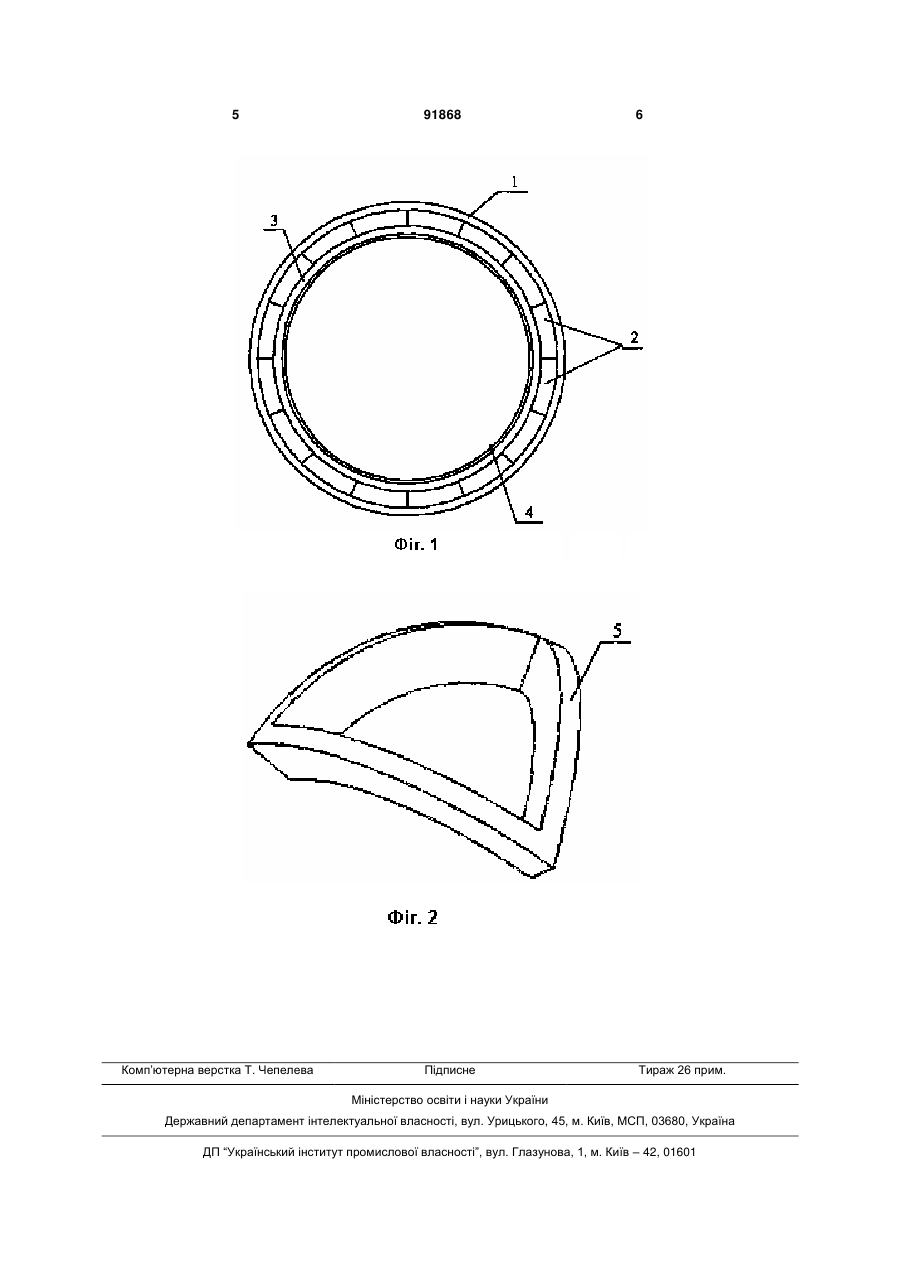

1. Багатопроменева дзеркальна антена, що містить дзеркало, яке є внутрішньою поверхнею тіла, утвореною обертанням кругової твірної, є радіопрозорим, і внутрішня поверхня якого покрита реверсивним матеріалом, джерело керуючих сигналів і опромінювачі, що розміщені з можливістю переміщування по сфері фокуса, яка відрізня ється тим, що радіопрозора частина дзеркала виконана у вигляді тришарової конструкції, зовнішній та внутрішній шари якої є безперервні поверхні, а середній шар якої являє собою стільник, виконаний з комірок у вигляді зрізаних пірамід, однакових між собою за розмірами, порожніх усередині, з основами у вигляді сферичних рівнобічних трикутників, сторона трикутника основи відповідно складає: Винахід відноситься до області антенної техніки і може бути використана в радіотехнічних комплексах, що мають у своєму складі скануючі антени. Відома багатопроменева дзеркальна антена 7 [Патент України №13127U, МПК H01Q25/00, опубл. 15.03.2006], що містить дзеркало виконане у вигляді внутрішньої поверхні тіла обертання параболічної твірної навколо осі, перпендикулярної фокальній осі і яка проходить через фокус параболи, дзеркало антени виконано із радіопрозорого матеріалу, а внутрішня поверхня дзеркала покрита реверсивним матеріалом, і опромінювачі. Однак конструкція не є достатньо ефективною при створенні багатопроменевої діаграми спрямованості із сферичним скануванням променів, тому що конструкція дзеркала обмежує кут огляду антени. Найбільш близьким аналогом заявляемого винаходу є багатопроменева дзеркальна антена [Патент України №20355U, МПК7 H01Q25/00, опубл. 15.01.2007], що містить дзеркало, яке виконано із радіопрозорого матеріалу і внутрішня поверхня a R arcsin 90n 2 2(5 ; 5) де: n R коефіцієнт розбиття, округлений до найRпр більшого цілого, R - радіус поверхні тіла обертання кругової твірної, Rпр - граничний радіус для даного розбиття, (19) UA (11) Smax - максимальна площа меншої основи піраміди. 2. Багатопроменева дзеркальна антена за п. 1, яка відрізняється тим, що як радіопрозорий матеріал використовується склопластик. C2 , (13) 5Smax 91868 Rпр 3 91868 якого покрита реверсивним матеріалом, джерело керуючих сигналів і опромінювачі, при чому дзеркало виконане у вигляді внутрішньої поверхні тіла обертання кругової твірної, а опромінювачі розміщені з можливістю переміщування по сфері фокуса. Загальними ознаками відомої конструкції та об'єкта, що заявляється, є дзеркало, яке виконано у вигляді внутрішньої поверхні тіла обертання кругової твірної із радіопрозорого матеріалу і внутрішня поверхня якого покрита реверсивним матеріалом, джерело керуючих сигналів і опромінювачі, що розміщені з можливістю переміщування по сфері фокуса. Запропонованими засобами найближчого аналога не можна забезпечити кругове сканування високої якості через можливість випадкових змін діаграми спрямованості. У конструкції не враховується вплив аеродинамічних навантажень, які можуть змінювати форму дзеркала і його положення відносно джерела керуючих сигналів і опромінювачів, що приведе до змінення заданої діаграми спрямованості антени. В основу винаходу поставлена задача удосконалення багатопроменевої дзеркальної антени, у якому за рахунок підтримання заданої діаграми спрямованості забезпечується кругове сканування високої якості. Поставлене завдання вирішується тим, що багатопроменева дзеркальна антена містить дзеркало, яке виконано у вигляді внутрішньої поверхні тіла обертання кругової твірної із радіопрозорого матеріалу і внутрішня поверхня якого покрита реверсивним матеріалом, джерело керуючих сигналів і опромінювачі, при чому відповідно до винаходу радіопрозора частина дзеркала виконана у вигляді тришарової конструкції, зовнішній та внутрішній шари якої являють собою безперервні поверхні, а середній шар якої являє собою стільник, виконаний з комірок у вигляді усічених пірамід, однакових за розміром, порожніх усередині, з основами у вигляді сферичних рівнобічних трикутників, що є гомотетичними, сторона трикутника основи відповідно складає: a R arcsin 90n де n 2 2(5 R Rпр ; 5) коефіцієнт розбиття, округлений до найбільшого цілого, 5Smax Rпр , R - радіус поверхні тіла обертання кругової твірної, Rпр - граничний радіус для даного розбиття, Smax - максимальна площа меншої основи пі раміди. 4 Крім того, у якості радіопрозорого матеріалу використовується склопластик. Причинно-наслідковий зв'язок ознак, які визначають сутність винаходу з технічним результатом. Конструкція передбачає виконання радіопрозорої частини дзеркала у вигляді тришарової конструкції. Конструкція складається з наступних елементів: зовнішнього і внутрішнього шарів, що являють собою безперервні поверхні, та стільника, який поділяє ці поверхні й розподіляє навантаження між ними. Ця конструкція дозволяє отримати поєднання малої маси дзеркала, що передбачає низьку матеріалоємність, з міцністю і твердістю. За рахунок цього підтримується задана діаграма спрямованості та забезпечується кругове сканування зі збереженням якості. Параметри дзеркала розраховані у такий спосіб. Поверхня дзеркала розбивається на певну кількість однакових за розміром комірок, виходячи з радіусу тіла обертання, який, у свою чергу, обирається за необхідним діапазоном сканування променів. Чим більше загальна кількість комірок, тим більше навантаження здатна витримати поверхня дзеркала без зміни своєї форми. Для зручності розрахунків обрано комірку з основою у вигляді рівнобічного сферичного трикутника. За основу для моделі дзеркала взято модель ікосаедра, який утворений рівнобічними трикутниками. Кожний з таких трикутників можна розбити на кілька рівнобічних трикутників. Кожний отриманий трикутник можна розбити ще на кілька однакових за розміром рівнобічних трикутників, і в таке число раз зросте й загальна кількість комірок. Таке розбиття продовжується до того, як не буде досягнута задовільна кількість комірок, при чому усі комірки мають однакові розміри. Зазначені ознаки становлять сутність винаходу, наведеного на Фіг.1 і 2. На Фіг.1 зображено дзеркало антени. Радіопрозора частина дзеркала складається з зовнішнього шару 1, стільника 2 (середнього шару), внутрішнього шару 3, на який нанесено шар реверсивного матеріалу 4. Зовнішній шар, стільник та внутрішній шар виконані із склопластику. На Фіг.2 зображена стільникова комірка 5. Матеріал твердих безперервних поверхонь зв'язується з матеріалом стільника за допомогою адгезивної речовини, основною ознакою якої є здатність отвердівати через деякий час. Завдяки її текучості вона наносяться рівним шаром на обидві поверхні, а потім притискаються до стільника. Як адгезивний матеріал можна застосувати епоксидну смолу, модифіковану поліамідом. Таким чином, використання даної багатопроменевої дзеркальної антени дозволяє підтримувати багатопроменеву діаграму спрямованості антени із сферичним скануванням променів у просторі зі збереженням якості при будь-яких погодних умовах за рахунок того, що вона виконана міцною і твердою. 5 Комп’ютерна верстка Т. Чепелева 91868 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
