Багатопроменева дзеркальна антена

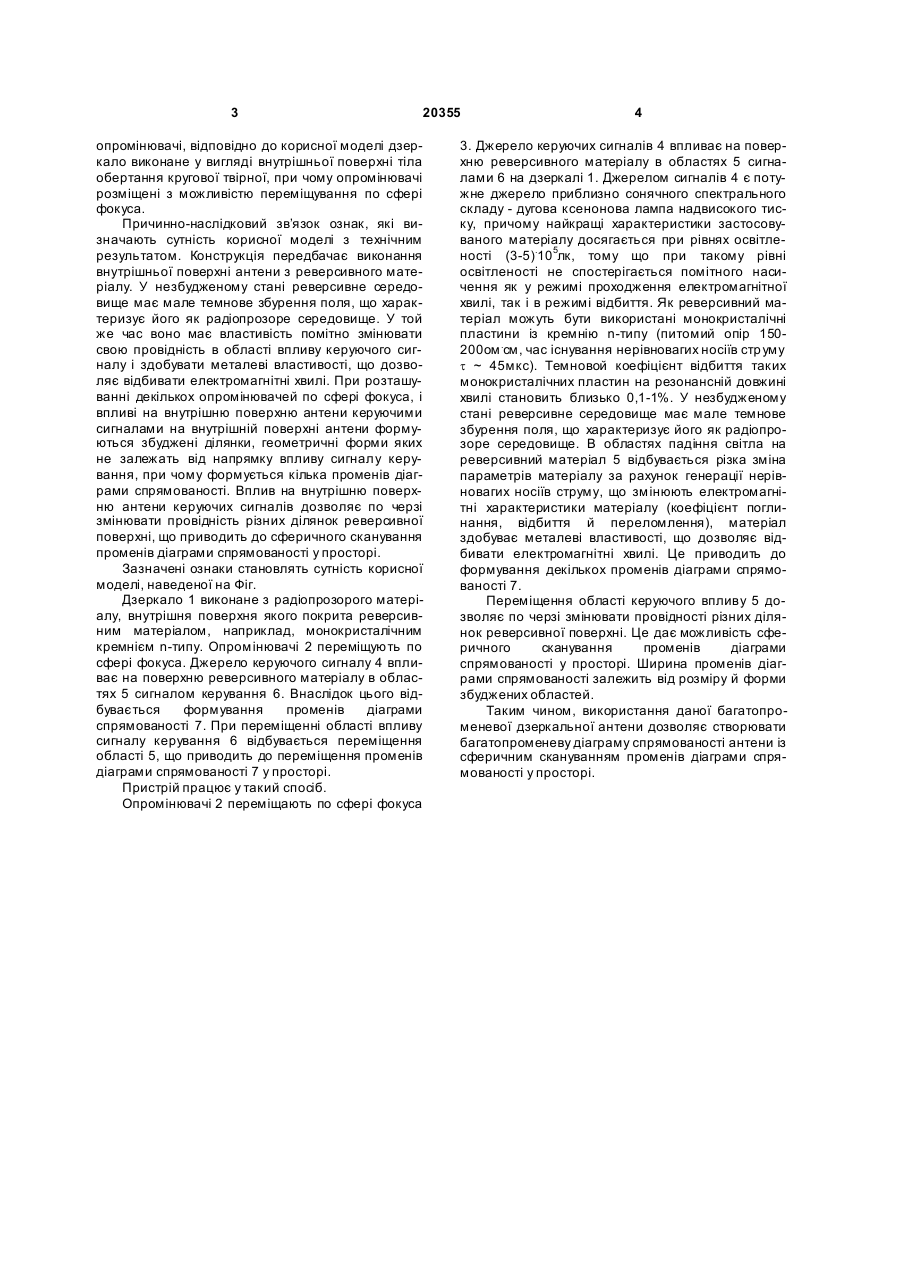

Багатопроменева дзеркальна антена, що містить дзеркало, яке виконано із радіопрозорого матеріалу і внутрішня поверхня якого покрита реверсивним матеріалом, джерело керуючих сигналів і опромінювачі, яка відрізняється тим, що дзеркало виконане у вигляді вн утрішньої поверхні тіла обертання кругової твірної, причому опромінювачі розміщені з можливістю переміщування по сфері фокуса. (19) (21) u200608584 (22) 31.07.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Михайлов Максим Володимирович, Хор хордін Олександр Олександрович, Пасльон Володимир Володимирович, Щербов Ігор Леонідович (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 20355 опромінювачі, відповідно до корисної моделі дзеркало виконане у вигляді внутрішньої поверхні тіла обертання кругової твірної, при чому опромінювачі розміщені з можливістю переміщування по сфері фокуса. Причинно-наслідковий зв’язок ознак, які визначають сутність корисної моделі з технічним результатом. Конструкція передбачає виконання внутрішньої поверхні антени з реверсивного матеріалу. У незбудженому стані реверсивне середовище має мале темнове збурення поля, що характеризує його як радіопрозоре середовище. У той же час воно має властивість помітно змінювати свою провідність в області впливу керуючого сигналу і здобувати металеві властивості, що дозволяє відбивати електромагнітні хвилі. При розташуванні декількох опромінювачей по сфері фокуса, і впливі на внутрішню поверхню антени керуючими сигналами на внутрішній поверхні антени формуються збуджені ділянки, геометричні форми яких не залежать від напрямку впливу сигналу керування, при чому формується кілька променів діаграми спрямованості. Вплив на внутрішню поверхню антени керуючих сигналів дозволяє по черзі змінювати провідність різних ділянок реверсивної поверхні, що приводить до сферичного сканування променів діаграми спрямованості у просторі. Зазначені ознаки становлять сутність корисної моделі, наведеної на Фіг. Дзеркало 1 виконане з радіопрозорого матеріалу, внутрішня поверхня якого покрита реверсивним матеріалом, наприклад, монокристалічним кремнієм n-типу. Опромінювачі 2 переміщують по сфері фокуса. Джерело керуючого сигналу 4 впливає на поверхню реверсивного матеріалу в областях 5 сигналом керування 6. Внаслідок цього відбувається формування променів діаграми спрямованості 7. При переміщенні області впливу сигналу керування 6 відбувається переміщення області 5, що приводить до переміщення променів діаграми спрямованості 7 у просторі. Пристрій працює у такий спосіб. Опромінювачі 2 переміщають по сфері фокуса 4 3. Джерело керуючих сигналів 4 впливає на поверхню реверсивного матеріалу в областях 5 сигналами 6 на дзеркалі 1. Джерелом сигналів 4 є потужне джерело приблизно сонячного спектрального складу - дугова ксенонова лампа надвисокого тиску, причому найкращі характеристики застосовуваного матеріалу досягається при рівнях освітленості (3-5).105лк, тому що при такому рівні освітленості не спостерігається помітного насичення як у режимі проходження електромагнітної хвилі, так і в режимі відбиття. Як реверсивний матеріал можуть бути використані монокристалічні пластини із кремнію n-типу (питомий опір 150200ом .см, час існування нерівновагих носіїв струму t ~ 45мкс). Темновой коефіцієнт відбиття таких монокристалічних пластин на резонансній довжині хвилі становить близько 0,1-1%. У незбудженому стані реверсивне середовище має мале темнове збурення поля, що характеризує його як радіопрозоре середовище. В областях падіння світла на реверсивний матеріал 5 відбувається різка зміна параметрів матеріалу за рахунок генерації нерівновагих носіїв струму, що змінюють електромагнітні характеристики матеріалу (коефіцієнт поглинання, відбиття й переломлення), матеріал здобуває металеві властивості, що дозволяє відбивати електромагнітні хвилі. Це приводить до формування декількох променів діаграми спрямованості 7. Переміщення області керуючого впливу 5 дозволяє по черзі змінювати провідності різних ділянок реверсивної поверхні. Це дає можливість сферичного сканування променів діаграми спрямованості у просторі. Ширина променів діаграми спрямованості залежить від розміру й форми збуджених областей. Таким чином, використання даної багатопроменевої дзеркальної антени дозволяє створювати багатопроменеву діаграму спрямованості антени із сферичним скануванням променів діаграми спрямованості у просторі. 5 Комп’ютерна в ерстка А. Крулевський 20355 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
