Багатопроменева дзеркальна скануюча антена

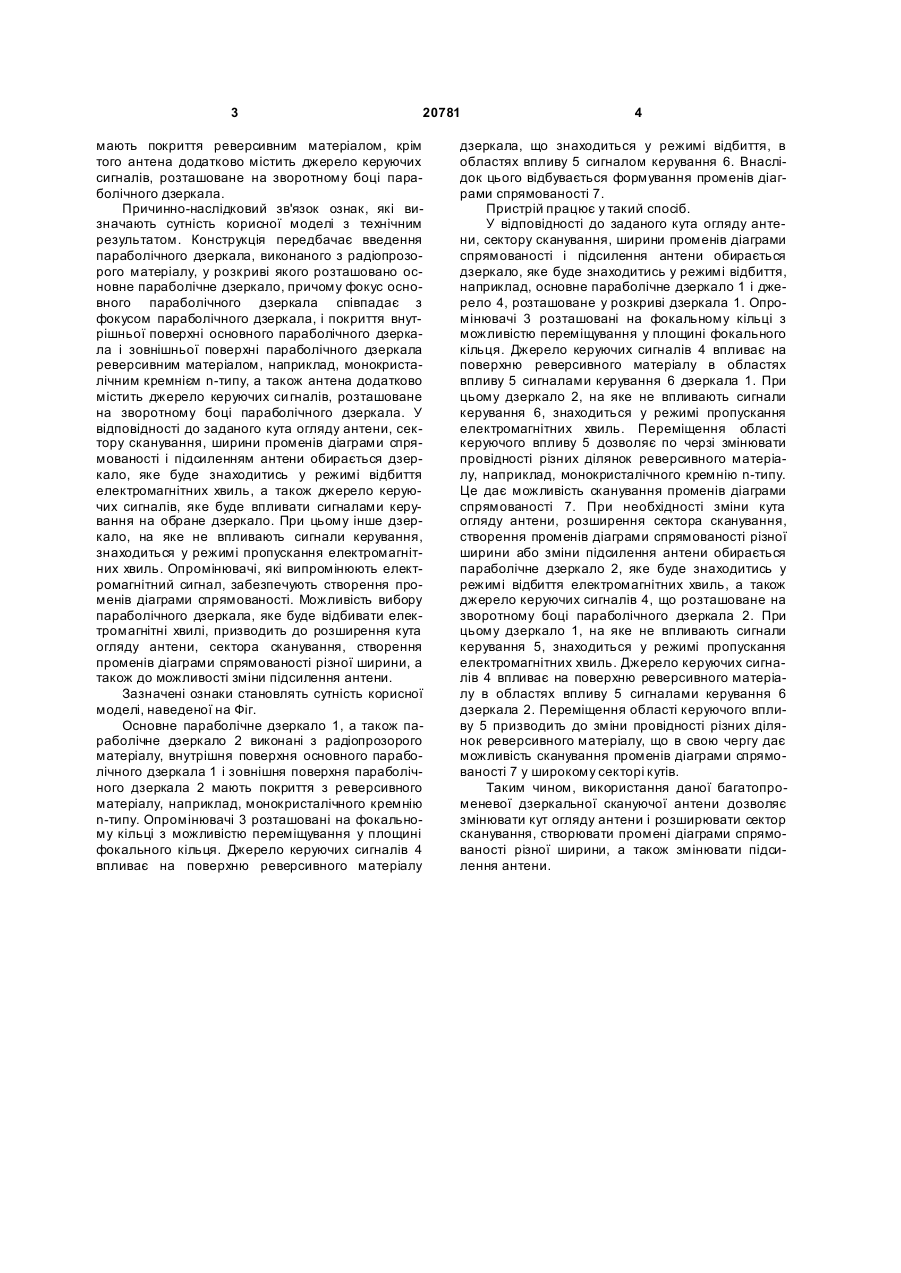

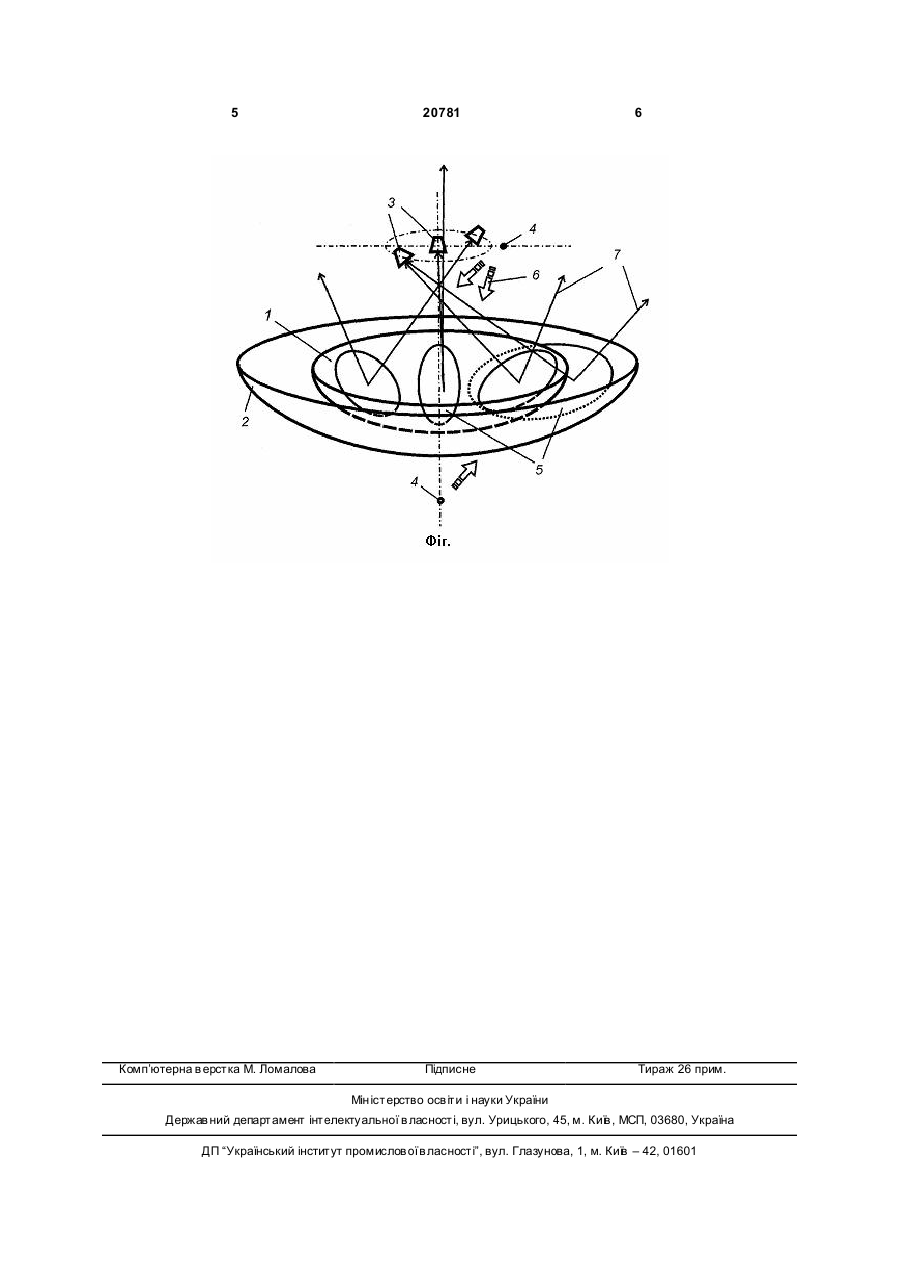

Багатопроменева дзеркальна скануюча антена, що містить основне параболічне дзеркало, виконане з радіопрозорого матеріалу і покрите реверсивним матеріалом, опромінювачі, розташовані на фокальному кільці із можливістю перемі 3 20781 мають покриття реверсивним матеріалом, крім того антена додатково містить джерело керуючих сигналів, розташоване на зворотному боці параболічного дзеркала. Причинно-наслідковий зв'язок ознак, які визначають сутність корисної моделі з технічним результатом. Конструкція передбачає введення параболічного дзеркала, виконаного з радіопрозорого матеріалу, у розкриві якого розташовано основне параболічне дзеркало, причому фокус основного параболічного дзеркала співпадає з фокусом параболічного дзеркала, і покриття внутрішньої поверхні основного параболічного дзеркала і зовнішньої поверхні параболічного дзеркала реверсивним матеріалом, наприклад, монокристалічним кремнієм n-типу, а також антена додатково містить джерело керуючих си гналів, розташоване на зворотному боці параболічного дзеркала. У відповідності до заданого кута огляду антени, сектору сканування, ширини променів діаграми спрямованості і підсиленням антени обирається дзеркало, яке буде знаходитись у режимі відбиття електромагнітних хвиль, а також джерело керуючих сигналів, яке буде впливати сигналами керування на обране дзеркало. При цьому інше дзеркало, на яке не впливають сигнали керування, знаходиться у режимі пропускання електромагнітних хвиль. Опромінювачі, які випромінюють електромагнітний сигнал, забезпечують створення променів діаграми спрямованості. Можливість вибору параболічного дзеркала, яке буде відбивати електромагнітні хвилі, призводить до розширення кута огляду антени, сектора сканування, створення променів діаграми спрямованості різної ширини, а також до можливості зміни підсилення антени. Зазначені ознаки становлять сутність корисної моделі, наведеної на Фіг. Основне параболічне дзеркало 1, а також параболічне дзеркало 2 виконані з радіопрозорого матеріалу, внутрішня поверхня основного параболічного дзеркала 1 і зовнішня поверхня параболічного дзеркала 2 мають покриття з реверсивного матеріалу, наприклад, монокристалічного кремнію n-типу. Опромінювачі 3 розташовані на фокальному кільці з можливістю переміщування у площині фокального кільця. Джерело керуючих сигналів 4 впливає на поверхню реверсивного матеріалу 4 дзеркала, що знаходиться у режимі відбиття, в областях впливу 5 сигналом керування 6. Внаслідок цього відбувається формування променів діаграми спрямованості 7. Пристрій працює у такий спосіб. У відповідності до заданого кута огляду антени, сектору сканування, ширини променів діаграми спрямованості і підсилення антени обирається дзеркало, яке буде знаходитись у режимі відбиття, наприклад, основне параболічне дзеркало 1 і джерело 4, розташоване у розкриві дзеркала 1. Опромінювачі 3 розташовані на фокальному кільці з можливістю переміщування у площині фокального кільця. Джерело керуючих сигналів 4 впливає на поверхню реверсивного матеріалу в областях впливу 5 сигналами керування 6 дзеркала 1. При цьому дзеркало 2, на яке не впливають сигнали керування 6, знаходиться у режимі пропускання електромагнітних хвиль. Переміщення області керуючого впливу 5 дозволяє по черзі змінювати провідності різних ділянок реверсивного матеріалу, наприклад, монокристалічного кремнію n-типу. Це дає можливість сканування променів діаграми спрямованості 7. При необхідності зміни кута огляду антени, розширення сектора сканування, створення променів діаграми спрямованості різної ширини або зміни підсилення антени обирається параболічне дзеркало 2, яке буде знаходитись у режимі відбиття електромагнітних хвиль, а також джерело керуючих сигналів 4, що розташоване на зворотному боці параболічного дзеркала 2. При цьому дзеркало 1, на яке не впливають сигнали керування 5, знаходиться у режимі пропускання електромагнітних хвиль. Джерело керуючих сигналів 4 впливає на поверхню реверсивного матеріалу в областях впливу 5 сигналами керування 6 дзеркала 2. Переміщення області керуючого впливу 5 призводить до зміни провідності різних ділянок реверсивного матеріалу, що в свою чергу дає можливість сканування променів діаграми спрямованості 7 у широкому секторі кутів. Таким чином, використання даної багатопроменевої дзеркальної скануючої антени дозволяє змінювати кут огляду антени і розширювати сектор сканування, створювати промені діаграми спрямованості різної ширини, а також змінювати підсилення антени. 5 Комп’ютерна в ерстка М. Ломалова 20781 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
