Спосіб механічної обробки металів

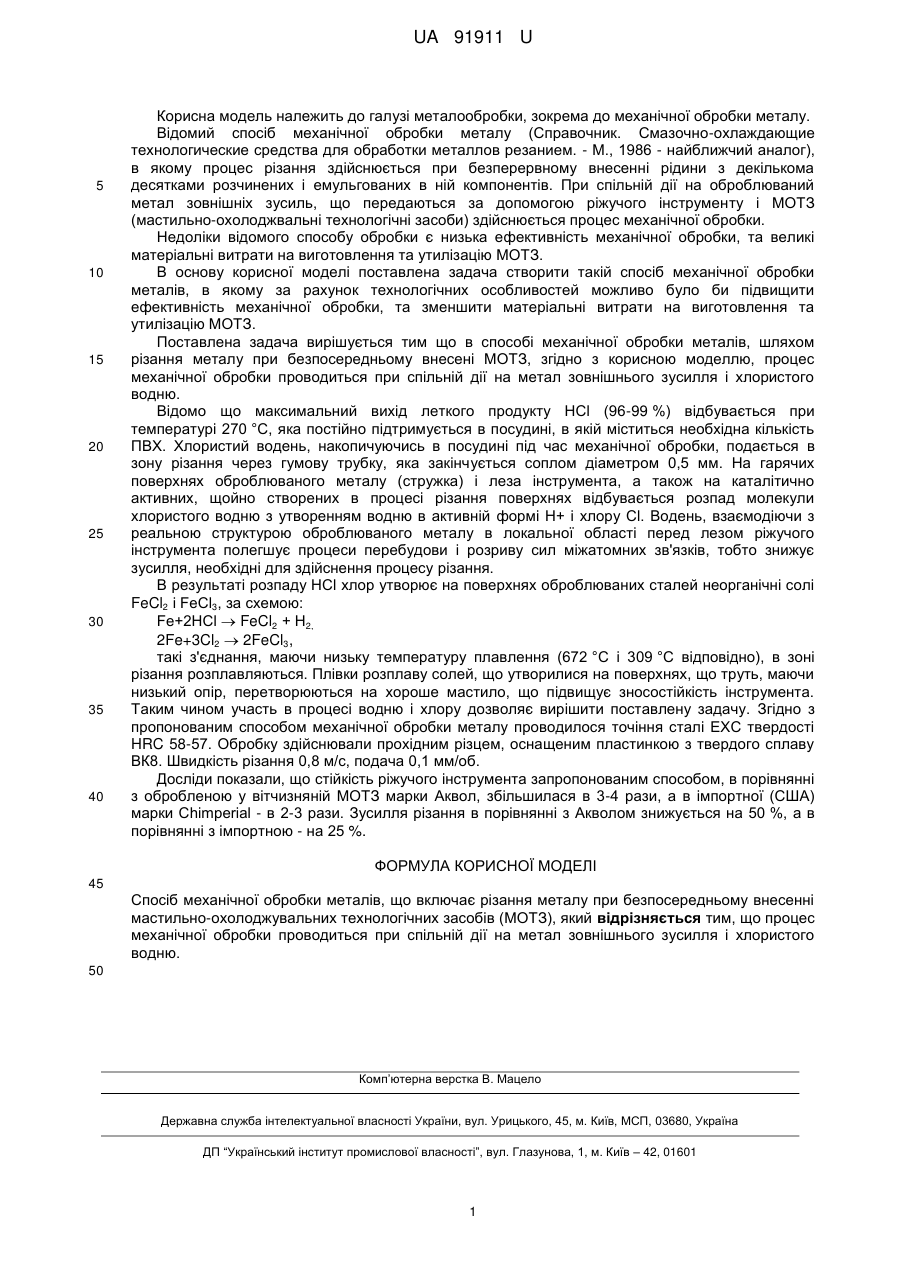

Реферат: UA 91911 U UA 91911 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі металообробки, зокрема до механічної обробки металу. Відомий спосіб механічної обробки металу (Справочник. Смазочно-охлаждающие технологические средства для обработки металлов резанием. - М., 1986 - найближчий аналог), в якому процес різання здійснюється при безперервному внесенні рідини з декількома десятками розчинених і емульгованих в ній компонентів. При спільній дії на оброблюваний метал зовнішніх зусиль, що передаються за допомогою ріжучого інструменту і МОТЗ (мастильно-охолоджвальні технологічні засоби) здійснюється процес механічної обробки. Недоліки відомого способу обробки є низька ефективність механічної обробки, та великі матеріальні витрати на виготовлення та утилізацію МОТЗ. В основу корисної моделі поставлена задача створити такій спосіб механічної обробки металів, в якому за рахунок технологічних особливостей можливо було би підвищити ефективність механічної обробки, та зменшити матеріальні витрати на виготовлення та утилізацію МОТЗ. Поставлена задача вирішується тим що в способі механічної обробки металів, шляхом різання металу при безпосередньому внесені МОТЗ, згідно з корисною моделлю, процес механічної обробки проводиться при спільній дії на метал зовнішнього зусилля і хлористого водню. Відомо що максимальний вихід леткого продукту НСl (96-99 %) відбувається при температурі 270 °C, яка постійно підтримується в посудині, в якій міститься необхідна кількість ПВХ. Хлористий водень, накопичуючись в посудині під час механічної обробки, подається в зону різання через гумову трубку, яка закінчується соплом діаметром 0,5 мм. На гарячих поверхнях оброблюваного металу (стружка) і леза інструмента, а також на каталітично активних, щойно створених в процесі різання поверхнях відбувається розпад молекули хлористого водню з утворенням водню в активній формі Н+ і хлору Сl. Водень, взаємодіючи з реальною структурою оброблюваного металу в локальної області перед лезом ріжучого інструмента полегшує процеси перебудови і розриву сил міжатомних зв'язків, тобто знижує зусилля, необхідні для здійснення процесу різання. В результаті розпаду НСl хлор утворює на поверхнях оброблюваних сталей неорганічні солі FeCl2 і FeCl3, за схемою: Fe+2НСl  FeCl2 + Н2, 2Fe+3Cl2  2FeCl3, такі з'єднання, маючи низьку температуру плавлення (672 °C і 309 °C відповідно), в зоні різання розплавляються. Плівки розплаву солей, що утворилися на поверхнях, що труть, маючи низький опір, перетворюються на хороше мастило, що підвищує зносостійкість інструмента. Таким чином участь в процесі водню і хлору дозволяє вирішити поставлену задачу. Згідно з пропонованим способом механічної обробки металу проводилося точіння сталі ЕХС твердості HRC 58-57. Обробку здійснювали прохідним різцем, оснащеним пластинкою з твердого сплаву ВК8. Швидкість різання 0,8 м/с, подача 0,1 мм/об. Досліди показали, що стійкість ріжучого інструмента запропонованим способом, в порівнянні з обробленою у вітчизняній МОТЗ марки Аквол, збільшилася в 3-4 рази, а в імпортної (США) марки Chimperial - в 2-3 рази. Зусилля різання в порівнянні з Акволом знижується на 50 %, а в порівнянні з імпортною - на 25 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб механічної обробки металів, що включає різання металу при безпосередньому внесенні мастильно-охолоджувальних технологічних засобів (МОТЗ), який відрізняється тим, що процес механічної обробки проводиться при спільній дії на метал зовнішнього зусилля і хлористого водню. 50 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
