Очисник головок коренеплодів

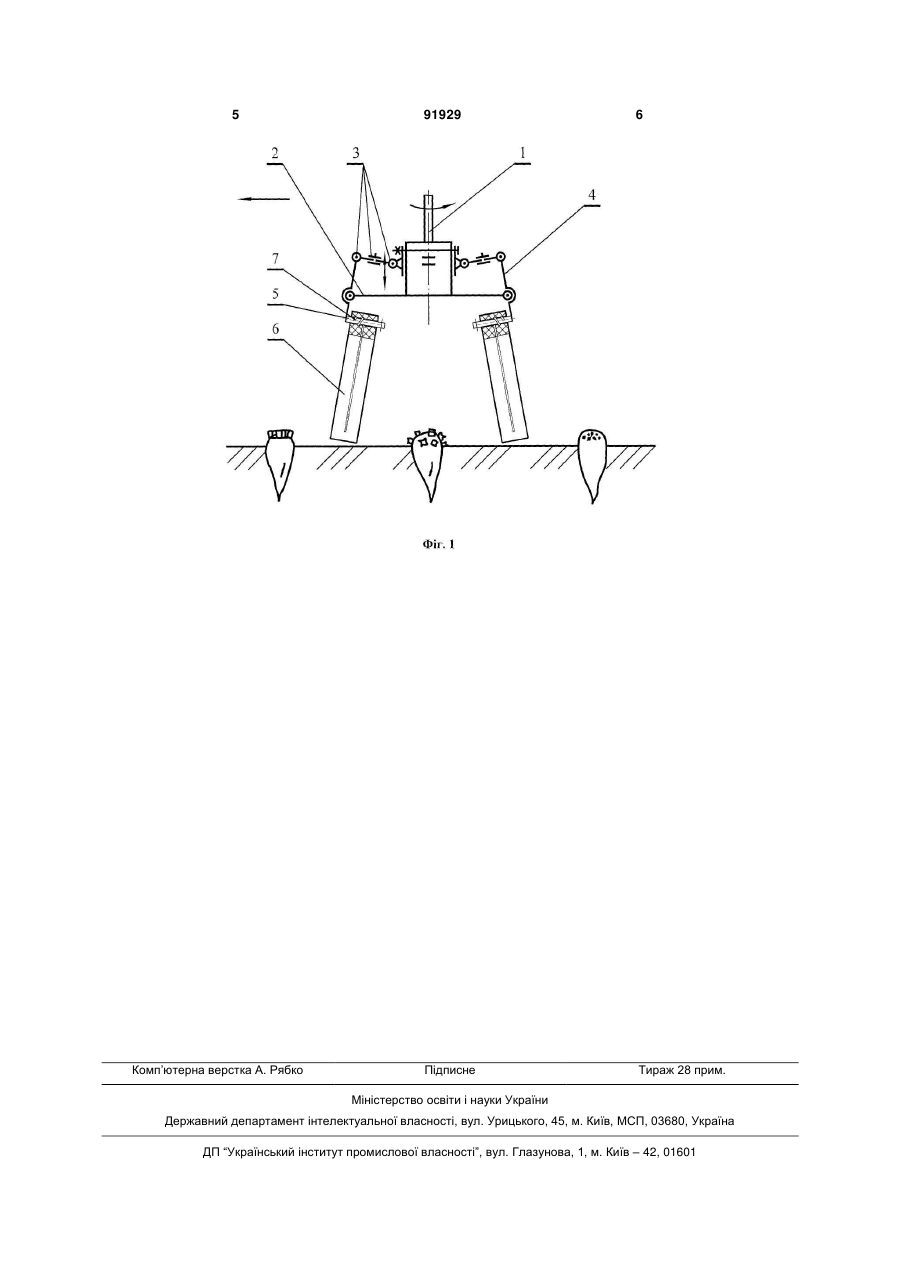

Очисник головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що усередині кожної еластичної очисної лопаті встановлена пружина кручення, витки якої охоплюють вісь, при цьому один з кінців пружини закріплений на осі, а другий, довгий, проходить усередині лопаті до її низу. (19) (21) a200901469 (22) 20.02.2009 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) UA 30528, 15.11.2000 SU 1727633, 23.04.1992 SU 1248550, 07.08.1986 SU 1155178, 15.05.1985 SU 1443841, 15.12.1988 UA 17045, 15.09.2006 UA 76536, 15.06.2006 3 конструкцію регулювання розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а згинаються і значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, згідно винаходу, усередині кожної еластичної очисної лопаті встановлена пружина кручення, витки якої охоплюють вісь, при цьому один з кінців пружини закріплений на осі, а другий довгий проходить усередині лопаті до її низу. На Фіг.1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очищення головок коренеплодів буряків від залишків гички на корені. Очисник головок коренеплодів складається з вертикального привідного валу 1, на торці якого закріплений диск 2, на якому за допомогою кінематичних елементів 3 (повзуна, шарнірів і гвинтових механізмів) встановлені двоплечі важелі 4. На нижніх кінцях двоплечих важелів 4 жорстко закріплені вісі 5, площина яких розташована у радіальному напрямку, на яких вільно встановлені консольні 91929 4 еластичні очисні лопаті 6. Кожна еластична лопать 6 містить усередині встановлену пружину кручення 7, витки якої охоплюють вісь 5, а підпружинення відбувається у напряму обертання. При цьому один з кінців пружини кручення 7 закріплений на осі 5, а другий (довгий кінець) проходить усередині лопаті 6 до її низу. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті 6, які встановлені на осях 5, закріплених на кінцях двоплечих важелів 4, наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, оскільки еластичні очисні лопаті 6 мають усередині пружини кручення 7, то їх площини здійснюють пружні удари по головках коренеплодів буряків, що забезпечує ефективне зчісування зелених залишків гички з головок коренеплодів. Оскільки, підпружинення відбувається у напрямку обертального руху очисника, то площини еластичних очисних лопатей 6, спочатку контакту з головкою коренеплоду, наносять по її бічній поверхні пружний удар, потім, при подальшому обертанні і поступальному русі, площини лопатей 6 протягуються по сферичній поверхні головки коренеплоду і зчісують з неї майже всі залишки гички. Таким чином, пружні властивості еластичних очисних лопатей 6 забезпечуються тим, що кожна еластична лопать 6 містить усередині встановлену пружину кручення 7, витки якої охоплюють вісь 5, один з її кінців закріплений на осі 5, а другий довгий проходить усередині лопаті 6 до її низу. Це також в цілому забезпечить зменшення спрацювання кожної еластичної очисної лопаті 6. Використовуючи механізми 3 можна змінювати кути нахилів двоплечих важелів 4 відносно диска 2, що сприятиме наближенню кінців лопатей 6 до повздовжньої осі очисника. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10...15%. 5 Комп’ютерна верстка А. Рябко 91929 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
