Дросель регулювальний

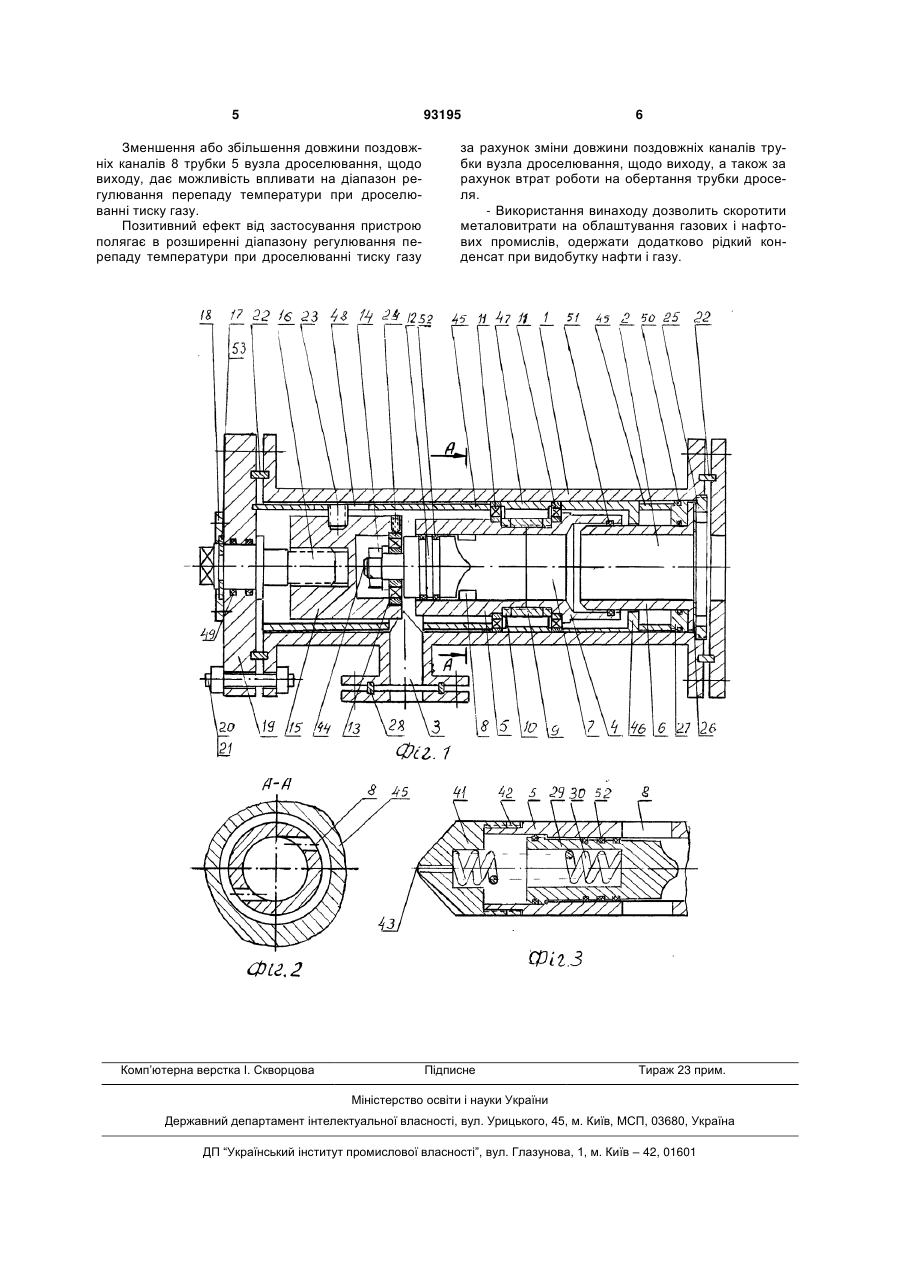

Дросель регулювальний, корпус якого містить дві трубки, на одній з яких виконані поздовжні канали, тангенціальні до внутрішньої поверхні трубки, друга трубка з'єднана з гайкою, яка з'єднана з гвинтом, який відрізняється тим, що трубки з'єднані між собою з утворенням входу і виходу, вхід виконано у вигляді аксіального каналу, а вихід - у вигляді поздовжніх каналів, тангенціальних до внутрішньої поверхні трубки, обидві трубки встановлені з можливістю обертання у підшипниках, які розташовані в корпусі, а у вихідній порожнині трубки розташовано поршень, на хвостовику якого встановлений підшипник з можливістю руху, котрий з'єднано з стискувальним пристроєм, який виконаний у вигляді ходової гайки з гвинтом. (19) (21) a200708966 (22) 03.08.2007 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ДОНСКОЙ ДМИТРО ФЕДОРОВИЧ, ДОНСКОЙ ФЕДІР ПАВЛОВИЧ (73) ДОНСКОЙ ДМИТРО ФЕДОРОВИЧ, ДОНСКОЙ ФЕДІР ПАВЛОВИЧ (56) UA 72929 C2; 16.05.2005 UA 52748 C2; 15.01.2003 UA 56345 C2; 15.05.2003 JP 5204465; 13.08.1993 DE 3634427 A1; 21.04.1988 SU 1716486 A1; 29.02.1992 RU 2013797 C1; 30.05.1994 3 Недоліком відомого дроселя регулювального є малий перепад температури при дроселюванні тиску газу. Такий, відомий дросель регулювальний має складний механізм керування дроселя регулювального із ходовим гвинтом. Задачею даного винаходу є розширення діапазону регулювання перепаду температури при дроселюванні тиску газу, а також спрощення конструкції механізму керування дроселя регулювального. Для вирішення поставленої задачі у запропонованому дроселі регулювальному, що містить корпус із вхідною і вихідною порожнинами, між якими розташований вузол дроселювання, у якому, стосовно п.1 винаходу, вхід виконано у вигляді аксіального каналу, а вихід - у вигляді поздовжніх каналів тангенціальних до внутрішньої поверхні трубки, причому трубки вузла дроселювання встановлені у підшипниках з можливістю обертання, які розташовані в корпусі, а також розміщення у внутрішньої порошині трубки вузла дроселювання, щодо виходу, поршня, на хвостовику якого встановлено підшипник з можливістю руху, котрий з'єднано з тягою, яка виконана у вигляді ходової гайки з гвинтом, дає можливість змінювати довжину поздовжніх каналів, щодо виходу, і цим впливати до розширення діапазону регулювання перепаду температури при дроселюванні тиску газу. Стосовно п.2 винаходу, у вихідний порожнині трубки вузла дроселювання, щодо виходу, розташовано поршень, який з'єднано з натискною пружною. Це дає можливість постійно змінювати довжину поздовжніх каналів, щодо виходу, і цим впливати до розширення діапазону регулювання перепаду температури при дроселюванні тиску газу. Обидва пункта винаходу, кожен окремо, забезпечують спрощення конструкції механізму керування дроселя регулювального. На фіг. 1 зображено поздовжній розріз дроселя регулювального На фіг. 2 зображено поперечний розріз поздовжніх каналів 8 тангенціальних до внутрішньої поверхні трубки 5 вузла дроселювання, щодо виходу. На фіг.3 зображено поздовжній розріз частини трубки вузла дроселювання, щодо п.2 винаходу, з поршнем 29 та натискною пружиною 30 у внутрішньої порожнині трубки 5, щодо виходу. Дросель регулювальний містить корпус 1 із вхідною 2 і вихідною 3 порожнинами, між якими розташований вузол дроселювання, у якому вхід трубки 4 вузла дроселювання виконано у вигляді аксіального каналу 7, а вихід трубки 5 вузла дроселювання - у вигляді поздовжніх каналів 8, тангенціальних до внутрішньої поверхні трубки 5 вузла дроселювання, щодо виходу. Трубки 4 і 5 вузла дроселювання з'єднані одна з одною муфтой 9 з контргайками 10, причому обидві трубки вузла дроселювання встановлені у підшипниках 11 з можливістю обертання, які розташовані в корпусі 1. У внутрішньої порожнині трубки 5 вузла дроселювання, щодо виходу, розташовано поршень 12, на хвостовику 44 якого встановлено підшипник 13 з можливістю руху, котрий з'єднано з тягою, яка виконана у вигляді ходо 93195 4 вої гайки 15 з гвинтом 16. Гвинт 16 встановлено у кришку 19 дроселя із ущільненням 49. У кільцевій паз 53 гвинта 16 встановлена шайба 17, яка утримується фланцем 18. Шпонка 23, яка вкручена в ходову гайку 15, забезпечує переміщення ходової гайки 15 у поздовжньому напрямку в пазі 48 у обичайці 45. Від поздовжнього переміщення підшипник 13 утримають гайка 14 та гвинт 24. Патрубок входу 6 встановлено співвісно входу трубки 4 вузла дроселювання, між якими розташовано ущільнення 51. На зовнішньої поверхні патрубка входу 6 встановлена втулка 27 з ущільненням 50. Між обичайкою 45 і підшипником 11 встановлена втулка 46, а між підшипниками 11 - втулка 47. Від поздовжнього переміщення обичайці 45 та втулок 46 і 47 утримує гайка 25. 26 - регулююча прокладка. Прокладки 22 та 28 забезпечують герметичність між кришкою 19 і зовнішніми фланцями з корпусом 1, які кріпляться одне до одного за допомогою шпильок 20 і гайок 21. Також, у внутрішній порожнині трубки 5 вузла дроселювання, щодо виходу, може бути розташовано поршень 29 з ущільненням 52 та натискною пружиною 30, яка встановлена у внутрішній порошині поршня 29 і гайки 41. Від відкручування гайку 41 утримує контргайка 42. Гайка 41 має отвір 43· Пристрій працює наступним чином. При входженні потоку газу у канали вузла, що дроселює, через великий гідравлічний опір і гальмування потоку газу у каналах патрубка 6, щодо входу, трубки 4 з аксіальним входом. 7 і поздовжніх каналів 8 трубки 5 вузла дроселювання, щодо виходу, спрацьовується необхідна частина тиску газу. Витікання газу із поздовжніх каналів 8 трубки 5 вузла дроселювання, щодо виходу, створює реактивну тягу, яка втрачається на обертання трубок 4 та 5 вузла дроселювання, котрі з'єднані муфтою 9 і встановлені у підшипниках 11, які розташовані в корпусі 1. Втрата роботи на обертання трубок 4 та 5 вузла дроселювання у підшипниках 11 впливає на розширення діапазону регулювання перепаду температури при дроселюванні тиску газу. Регулювання гідравлічного опору, щодо п.1 винаходу,виконується обертанням гвинта 16. Для цього гвинт 16 треба повернути на декілька оборотів у ходовій гайці 15. При цьому гайка 15 одержить поздовжнє переміщення, тому що вона утримується шпонкою 23 у пазу 48 обичайці 45. А так як гайка 15 з'єднана з підшипником 13, який встановлено на хвостовику 44 поршня 12, то це дає можливість до зміни довжини поздовжніх каналів 8 тангенціальних до внутрішньої поверхні трубки 5 вузла дроселювання, щодо виходу. А регулювання гідравлічного опору, щодо п.2 винаходу, виконується за рахунок переміщення поршня 29 з натискною пружиною 30 у поздовжньому напрямку, довжина якого залежить від тиску газу на поршень 29, а також від жорсткості натискної пружини 30, що приводить до зміни довжини поздовжніх каналів 8 трубки 5 вузла дроселювання, внаслідок чого відбувається розширення діапазону регулювання перепаду температури при дроселюванні тиску газу. 5 93195 Зменшення або збільшення довжини поздовжніх каналів 8 трубки 5 вузла дроселювання, щодо виходу, дає можливість впливати на діапазон регулювання перепаду температури при дроселюванні тиску газу. Позитивний ефект від застосування пристрою полягає в розширенні діапазону регулювання перепаду температури при дроселюванні тиску газу Комп’ютерна верстка І. Скворцова 6 за рахунок зміни довжини поздовжніх каналів трубки вузла дроселювання, щодо виходу, а також за рахунок втрат роботи на обертання трубки дроселя. - Використання винаходу дозволить скоротити металовитрати на облаштування газових і нафтових промислів, одержати додатково рідкий конденсат при видобутку нафти і газу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
