Пристрій для превентивного упередження аномальних природних явищ

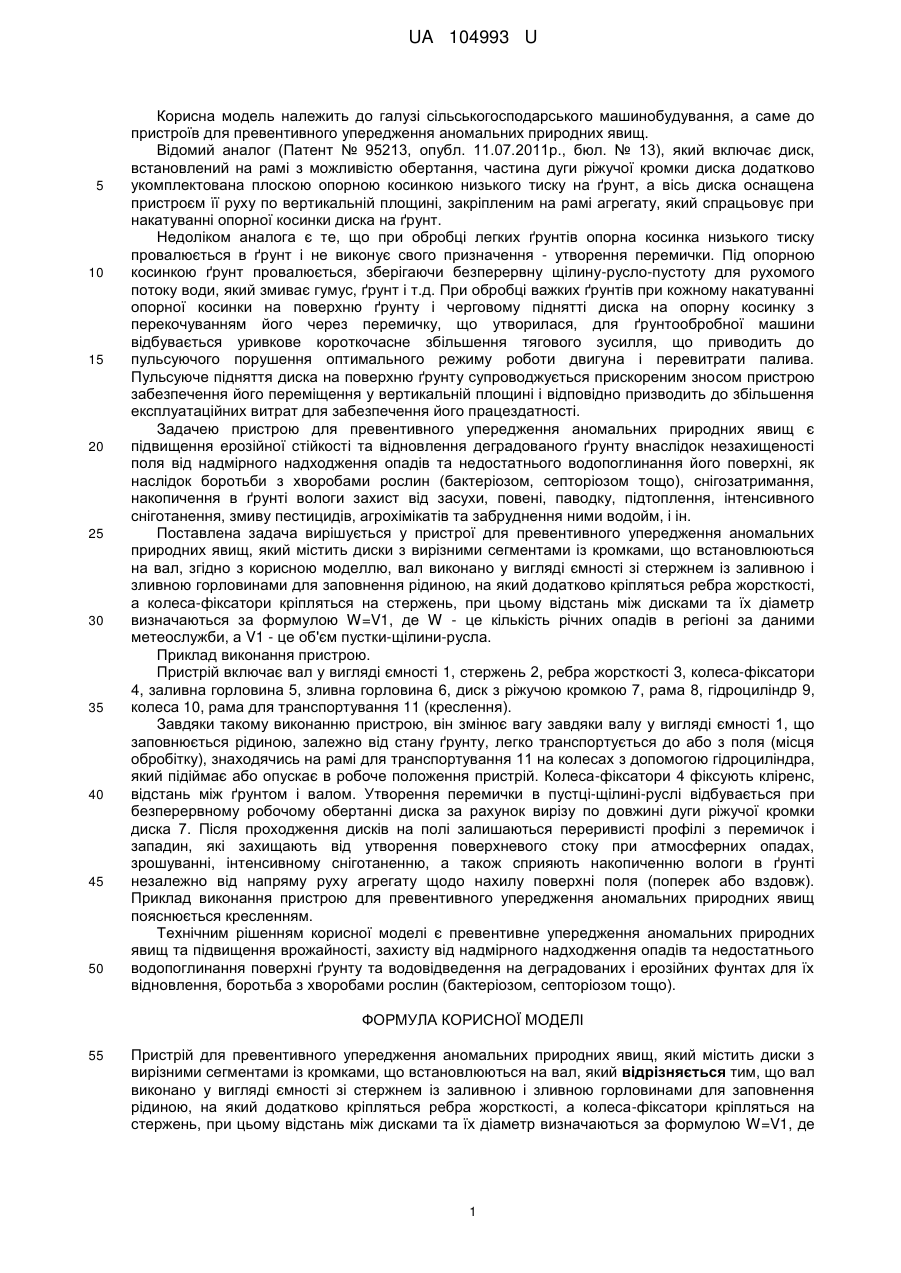

Реферат: UA 104993 U UA 104993 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до пристроїв для превентивного упередження аномальних природних явищ. Відомий аналог (Патент № 95213, опубл. 11.07.2011р., бюл. № 13), який включає диск, встановлений на рамі з можливістю обертання, частина дуги ріжучої кромки диска додатково укомплектована плоскою опорною косинкою низького тиску на ґрунт, а вісь диска оснащена пристроєм її руху по вертикальній площині, закріпленим на рамі агрегату, який спрацьовує при накатуванні опорної косинки диска на ґрунт. Недоліком аналога є те, що при обробці легких ґрунтів опорна косинка низького тиску провалюється в ґрунт і не виконує свого призначення - утворення перемички. Під опорною косинкою ґрунт провалюється, зберігаючи безперервну щілину-русло-пустоту для рухомого потоку води, який змиває гумус, ґрунт і т.д. При обробці важких ґрунтів при кожному накатуванні опорної косинки на поверхню ґрунту і черговому піднятті диска на опорну косинку з перекочуванням його через перемичку, що утворилася, для ґрунтообробної машини відбувається уривкове короткочасне збільшення тягового зусилля, що приводить до пульсуючого порушення оптимального режиму роботи двигуна і перевитрати палива. Пульсуюче підняття диска на поверхню ґрунту супроводжується прискореним зносом пристрою забезпечення його переміщення у вертикальній площині і відповідно призводить до збільшення експлуатаційних витрат для забезпечення його працездатності. Задачею пристрою для превентивного упередження аномальних природних явищ є підвищення ерозійної стійкості та відновлення деградованого ґрунту внаслідок незахищеності поля від надмірного надходження опадів та недостатнього водопоглинання його поверхні, як наслідок боротьби з хворобами рослин (бактеріозом, септоріозом тощо), снігозатримання, накопичення в ґрунті вологи захист від засухи, повені, паводку, підтоплення, інтенсивного сніготанення, змиву пестицидів, агрохімікатів та забруднення ними водойм, і ін. Поставлена задача вирішується у пристрої для превентивного упередження аномальних природних явищ, який містить диски з вирізними сегментами із кромками, що встановлюються на вал, згідно з корисною моделлю, вал виконано у вигляді ємності зі стержнем із заливною і зливною горловинами для заповнення рідиною, на який додатково кріпляться ребра жорсткості, а колеса-фіксатори кріпляться на стержень, при цьому відстань між дисками та їх діаметр визначаються за формулою W=V1, де W - це кількість річних опадів в регіоні за даними метеослужби, а V1 - це об'єм пустки-щілини-русла. Приклад виконання пристрою. Пристрій включає вал у вигляді ємності 1, стержень 2, ребра жорсткості 3, колеса-фіксатори 4, заливна горловина 5, зливна горловина 6, диск з ріжучою кромкою 7, рама 8, гідроциліндр 9, колеса 10, рама для транспортування 11 (креслення). Завдяки такому виконанню пристрою, він змінює вагу завдяки валу у вигляді ємності 1, що заповнюється рідиною, залежно від стану ґрунту, легко транспортується до або з поля (місця обробітку), знаходячись на рамі для транспортування 11 на колесах з допомогою гідроциліндра, який підіймає або опускає в робоче положення пристрій. Колеса-фіксатори 4 фіксують кліренс, відстань між ґрунтом і валом. Утворення перемички в пустці-щілині-руслі відбувається при безперервному робочому обертанні диска за рахунок вирізу по довжині дуги ріжучої кромки диска 7. Після проходження дисків на полі залишаються переривисті профілі з перемичок і западин, які захищають від утворення поверхневого стоку при атмосферних опадах, зрошуванні, інтенсивному сніготаненню, а також сприяють накопиченню вологи в ґрунті незалежно від напряму руху агрегату щодо нахилу поверхні поля (поперек або вздовж). Приклад виконання пристрою для превентивного упередження аномальних природних явищ пояснюється кресленням. Технічним рішенням корисної моделі є превентивне упередження аномальних природних явищ та підвищення врожайності, захисту від надмірного надходження опадів та недостатнього водопоглинання поверхні ґрунту та водовідведення на деградованих і ерозійних фунтах для їх відновлення, боротьба з хворобами рослин (бактеріозом, септоріозом тощо). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для превентивного упередження аномальних природних явищ, який містить диски з вирізними сегментами із кромками, що встановлюються на вал, який відрізняється тим, що вал виконано у вигляді ємності зі стержнем із заливною і зливною горловинами для заповнення рідиною, на який додатково кріпляться ребра жорсткості, а колеса-фіксатори кріпляться на стержень, при цьому відстань між дисками та їх діаметр визначаються за формулою W=V1, де 1 UA 104993 U W - це кількість річних опадів в регіоні за даними метеослужби, а V1 - це об'єм пустки-щілинирусла. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
