Пристрій для рифлення прокатних валків

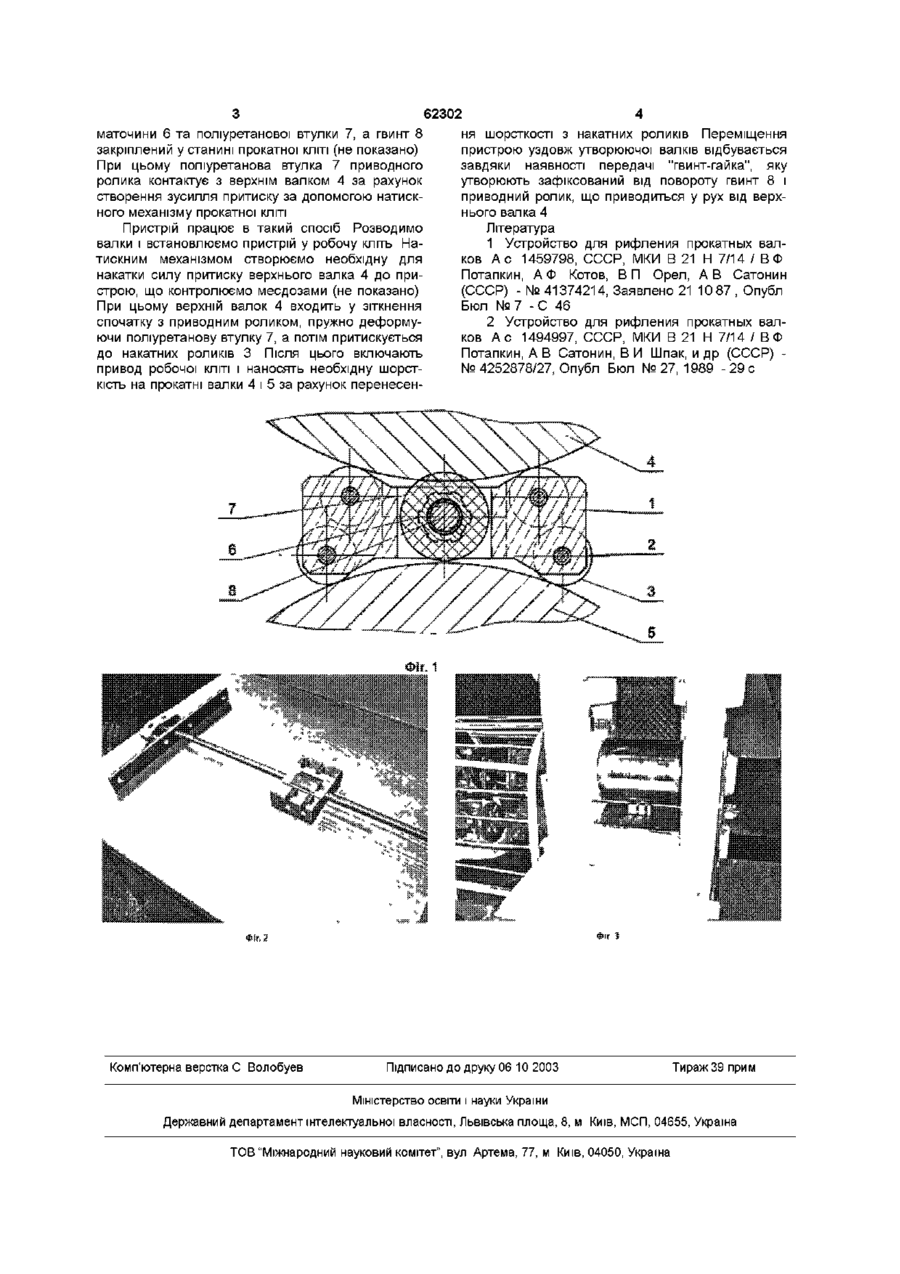

Пристрій для рифлення прокатних валків складається з корпуса, у якому на осях встановле ні накатні ролики, механізму подовжнього переміщення пристрою уздовж осі валка і притиску накатних роликів до робочих валків, який відрізняється тим, що механізм переміщення виконаний у вигляді гвинтової пари, що складається з привідного ролика і нерухомого гвинта, який закріплений у станині прокатної КЛІТІ, а функцію механізму притиску виконує натискний механізм КЛІТІ, при цьому верхня пара накатних роликів виконана таким чином, що ролики розташовані ближче один до одного Винахід відноситься до обробки металів тиском і може бути використаний для нанесення шорсткості на прокатні валки Відома конструкція пристрою для рифлення прокатних валків, яка складається з корпуса, ланок, що з'єднують за допомогою пальців обидві частини корпуса між собою, пластин з рельєфною поверхнею, жорстко закріплених на робочих поверхнях нижньої і верхньої частин корпуса, пружного елемента, установленого між частинами корпуса за допомогою шпильок, опорних планок, рухливо встановлених у подовжніх профільних пазах нижньої і верхньої частин корпуса, які опираються на додаткові пружні елементи, верхнього і нижнього валків, роликів [1] Даний пристрій має великі габарити, що ускладнює його використання при наявності допоміжного устаткування За прототип обраний пристрій для рифлення прокатних валків, що складається з корпусу, у якому на осях установлені накатні ролики, механізму подовжнього переміщення пристрою уздовж осі валка і притиску роликів до робочих валів Пристрій для рифлення валків вводиться в зазор між верхнім і нижнім прокатними валками і встановлюється на нижньому валку Верхній валок опускається натискним механізмом до зіткнення з накатним і приводним роликами Валки приводять в обертання [2] Даний пристрій складний за конструкцією, настроюванням й експлуатацією Для створення необхідного сили накатки використовується зусилля спеціального гідроциліндра, а для подовжнього переміщення пристрою потрібно спеціальний привод В основу винаходу поставлено задачу створення такого пристрою для рифлення прокатних валків, який був би простим за конструкцією, мав мінімальні габаритні розміри і широкі технологічні можливості Поставлена задача вирішується за рахунок спрощення конструкції механізму подовжнього переміщення пристрою уздовж утворюючої валка і використання натискного механізму робочої КЛІТІ В ЯКОСТІ притиску, це досягається тим, що механізм переміщення виконаний у виді гвинтової пари, що складається з приводного ролика і нерухомого гвинта, який закріплений у станині прокатної КЛІТІ, а функцію механізму притиску виконує натискний механізм КЛІТІ, при цьому верхня пара накатних роликів виконана таким чином, що ролики розташовані ближче один до одного Суть винаходу пояснюється кресленнями, де на фіг 1 показано розріз пристрою для рифлення прокатних валків у вертикальній площині, а на фіг 2 - загальний вид пристрою та фіг 3 - пристрій, встановлений у КЛІТІ Пристрій для рифлення прокатних валків складається з корпуса 1, у якому на осях 2 установлені накатні ролики 3 Пристрій установлюється між верхнім 4 і нижнім 5 робітниками валками Механізм подовжнього переміщення пристрою виконаний у виді передачі "гвинт-гайка", де гайкою є приводний ролик, що складається зі сталевої о со сч (О 62302 маточини 6 та поліуретанової втулки 7, а гвинт 8 закріплений у станині прокатної КЛІТІ (не показано) При цьому поліуретанова втулка 7 приводного ролика контактує з верхнім валком 4 за рахунок створення зусилля притиску за допомогою натискного механізму прокатної КЛІТІ Пристрій працює в такий спосіб Розводимо валки і встановлюємо пристрій у робочу кліть Натискним механізмом створюємо необхідну для накатки силу притиску верхнього валка 4 до пристрою, що контролюємо месдозами (не показано) При цьому верхній валок 4 входить у зіткнення спочатку з приводним роликом, пружно деформуючи поліуретанову втулку 7, а потім притискується до накатних роликів 3 Після цього включають привод робочої КЛІТІ і наносять необхідну шорсткість на прокатні валки 4 і 5 за рахунок перенесен Комп'ютерна верстка С Волобуев ня шорсткості з накатних роликів Переміщення пристрою уздовж утворюючої валків відбувається завдяки наявності передачі "гвинт-гайка", яку утворюють зафіксований від повороту гвинт 8 і приводний ролик, що приводиться у рух від верхнього валка 4 Література 1 Устройство для рифления прокатных валков A c 1459798, СССР, МКИ В 21 Н 7/14 / ВФ Потапкин, А Ф Котов, В П Орел, А В Сатонин (СССР) - № 41374214, Заявлено 21 10 87 , Опубл Бюл № 7 -С 46 2 Устройство для рифления прокатных валков А с 1494997, СССР, МКИ В 21 Н 7/14 / ВФ Потапкин, А В Сатонин, В И Шпак, и др (СССР) № 4252878/27, Опубл Бюл №27,1989 -29 с Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
