Геліовітронагрівач текучих середовищ та плавких речовин

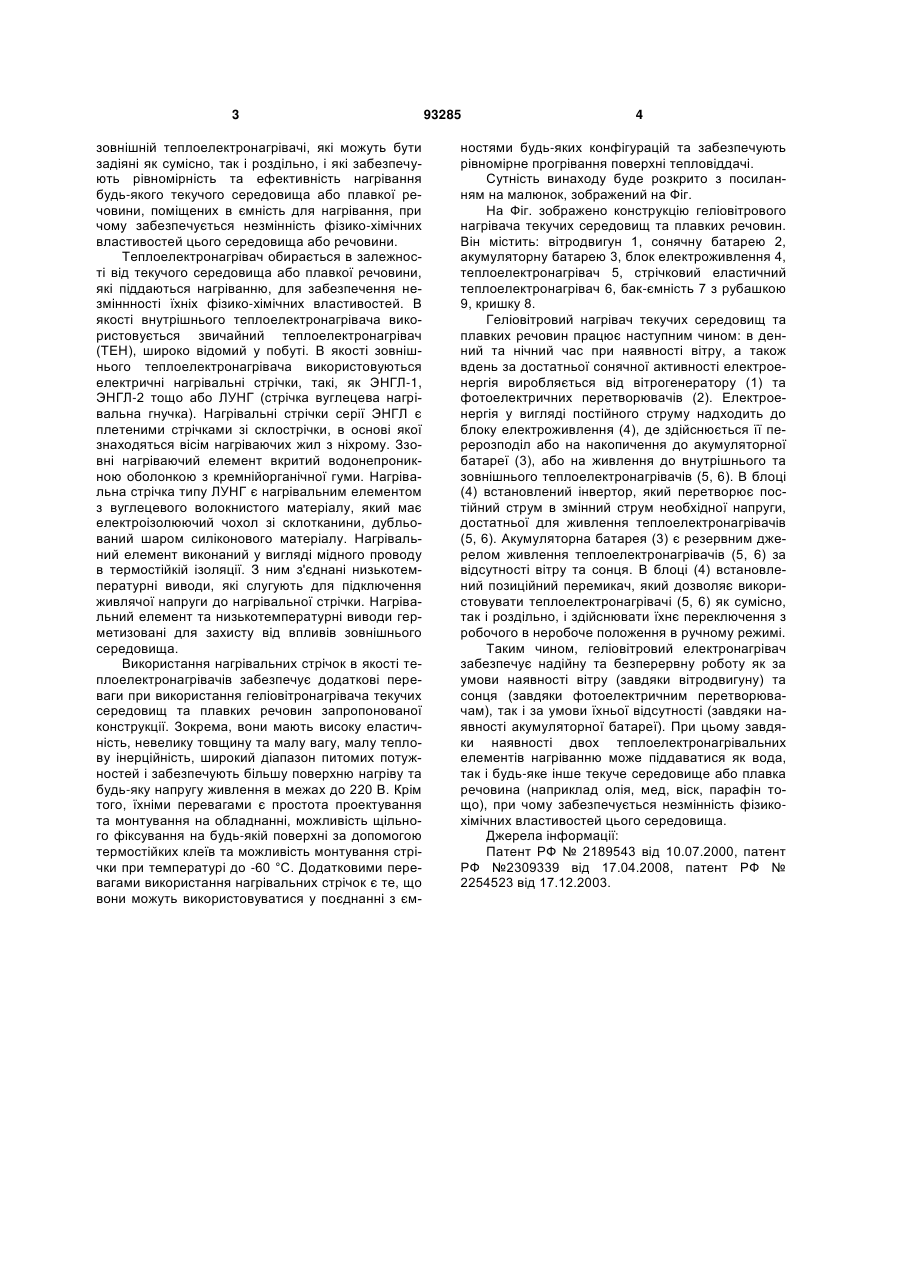

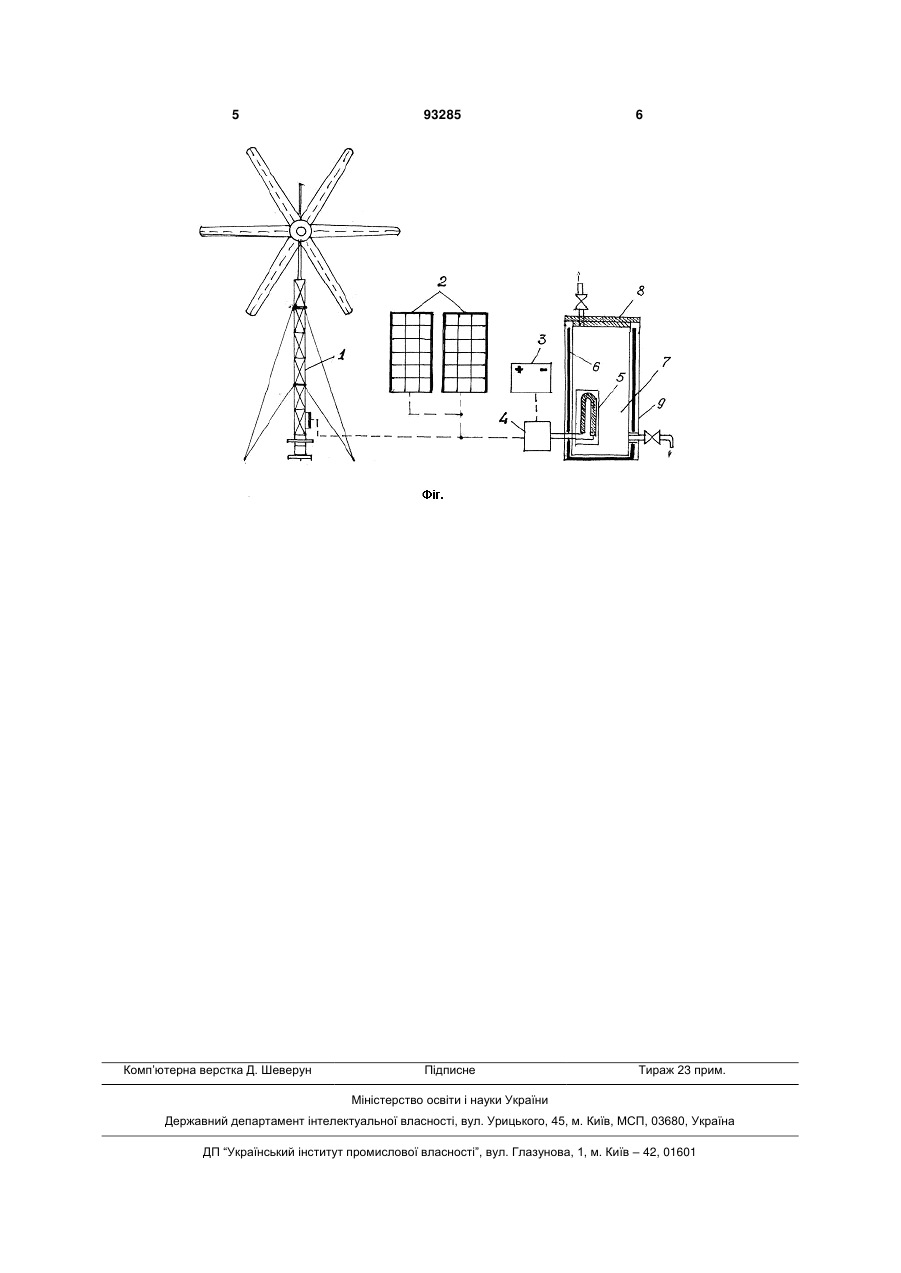

Геліовітровий нагрівач текучих середовищ та плавких речовин, що містить вітродвигун, сонячну батарею, акумуляторну батарею, блок електрожи C2 1 3 зовнішній теплоелектронагрівачі, які можуть бути задіяні як сумісно, так і роздільно, і які забезпечують рівномірність та ефективність нагрівання будь-якого текучого середовища або плавкої речовини, поміщених в ємність для нагрівання, при чому забезпечується незмінність фізико-хімічних властивостей цього середовища або речовини. Теплоелектронагрівач обирається в залежності від текучого середовища або плавкої речовини, які піддаються нагріванню, для забезпечення незміннності їхніх фізико-хімічних властивостей. В якості внутрішнього теплоелектронагрівача використовується звичайний теплоелектронагрівач (ТЕН), широко відомий у побуті. В якості зовнішнього теплоелектронагрівача використовуються електричні нагрівальні стрічки, такі, як ЭНГЛ-1, ЭНГЛ-2 тощо або ЛУНГ (стрічка вуглецева нагрівальна гнучка). Нагрівальні стрічки серії ЭНГЛ є плетеними стрічками зі склострічки, в основі якої знаходяться вісім нагріваючих жил з ніхрому. Ззовні нагріваючий елемент вкритий водонепроникною оболонкою з кремнійорганічної гуми. Нагрівальна стрічка типу ЛУНГ є нагрівальним елементом з вуглецевого волокнистого матеріалу, який має електроізолюючий чохол зі склотканини, дубльований шаром силіконового матеріалу. Нагрівальний елемент виконаний у вигляді мідного проводу в термостійкій ізоляції. З ним з'єднані низькотемпературні виводи, які слугують для підключення живлячої напруги до нагрівальної стрічки. Нагрівальний елемент та низькотемпературні виводи герметизовані для захисту від впливів зовнішнього середовища. Використання нагрівальних стрічок в якості теплоелектронагрівачів забезпечує додаткові переваги при використання геліовітронагрівача текучих середовищ та плавких речовин запропонованої конструкції. Зокрема, вони мають високу еластичність, невелику товщину та малу вагу, малу теплову інерційність, широкий діапазон питомих потужностей і забезпечують більшу поверхню нагріву та будь-яку напругу живлення в межах до 220 В. Крім того, їхніми перевагами є простота проектування та монтування на обладнанні, можливість щільного фіксування на будь-якій поверхні за допомогою термостійких клеїв та можливість монтування стрічки при температурі до -60 °С. Додатковими перевагами використання нагрівальних стрічок є те, що вони можуть використовуватися у поєднанні з єм 93285 4 ностями будь-яких конфігурацій та забезпечують рівномірне прогрівання поверхні тепловіддачі. Сутність винаходу буде розкрито з посиланням на малюнок, зображений на Фіг. На Фіг. зображено конструкцію геліовітрового нагрівача текучих середовищ та плавких речовин. Він містить: вітродвигун 1, сонячну батарею 2, акумуляторну батарею 3, блок електроживлення 4, теплоелектронагрівач 5, стрічковий еластичний теплоелектронагрівач 6, бак-ємність 7 з рубашкою 9, кришку 8. Геліовітровий нагрівач текучих середовищ та плавких речовин працює наступним чином: в денний та нічний час при наявності вітру, а також вдень за достатньої сонячної активності електроенергія виробляється від вітрогенератору (1) та фотоелектричних перетворювачів (2). Електроенергія у вигляді постійного струму надходить до блоку електроживлення (4), де здійснюється її перерозподіл або на накопичення до акумуляторної батареї (3), або на живлення до внутрішнього та зовнішнього теплоелектронагрівачів (5, 6). В блоці (4) встановлений інвертор, який перетворює постійний струм в змінний струм необхідної напруги, достатньої для живлення теплоелектронагрівачів (5, 6). Акумуляторна батарея (3) є резервним джерелом живлення теплоелектронагрівачів (5, 6) за відсутності вітру та сонця. В блоці (4) встановлений позиційний перемикач, який дозволяє використовувати теплоелектронагрівачі (5, 6) як сумісно, так і роздільно, і здійснювати їхнє переключення з робочого в неробоче положення в ручному режимі. Таким чином, геліовітровий електронагрівач забезпечує надійну та безперервну роботу як за умови наявності вітру (завдяки вітродвигуну) та сонця (завдяки фотоелектричним перетворювачам), так і за умови їхньої відсутності (завдяки наявності акумуляторної батареї). При цьому завдяки наявності двох теплоелектронагрівальних елементів нагріванню може піддаватися як вода, так і будь-яке інше текуче середовище або плавка речовина (наприклад олія, мед, віск, парафін тощо), при чому забезпечується незмінність фізикохімічних властивостей цього середовища. Джерела інформації: Патент РФ № 2189543 від 10.07.2000, патент РФ №2309339 від 17.04.2008, патент РФ № 2254523 від 17.12.2003. 5 Комп’ютерна верстка Д. Шеверун 93285 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
