Спосіб виявлення витоку побутового газу

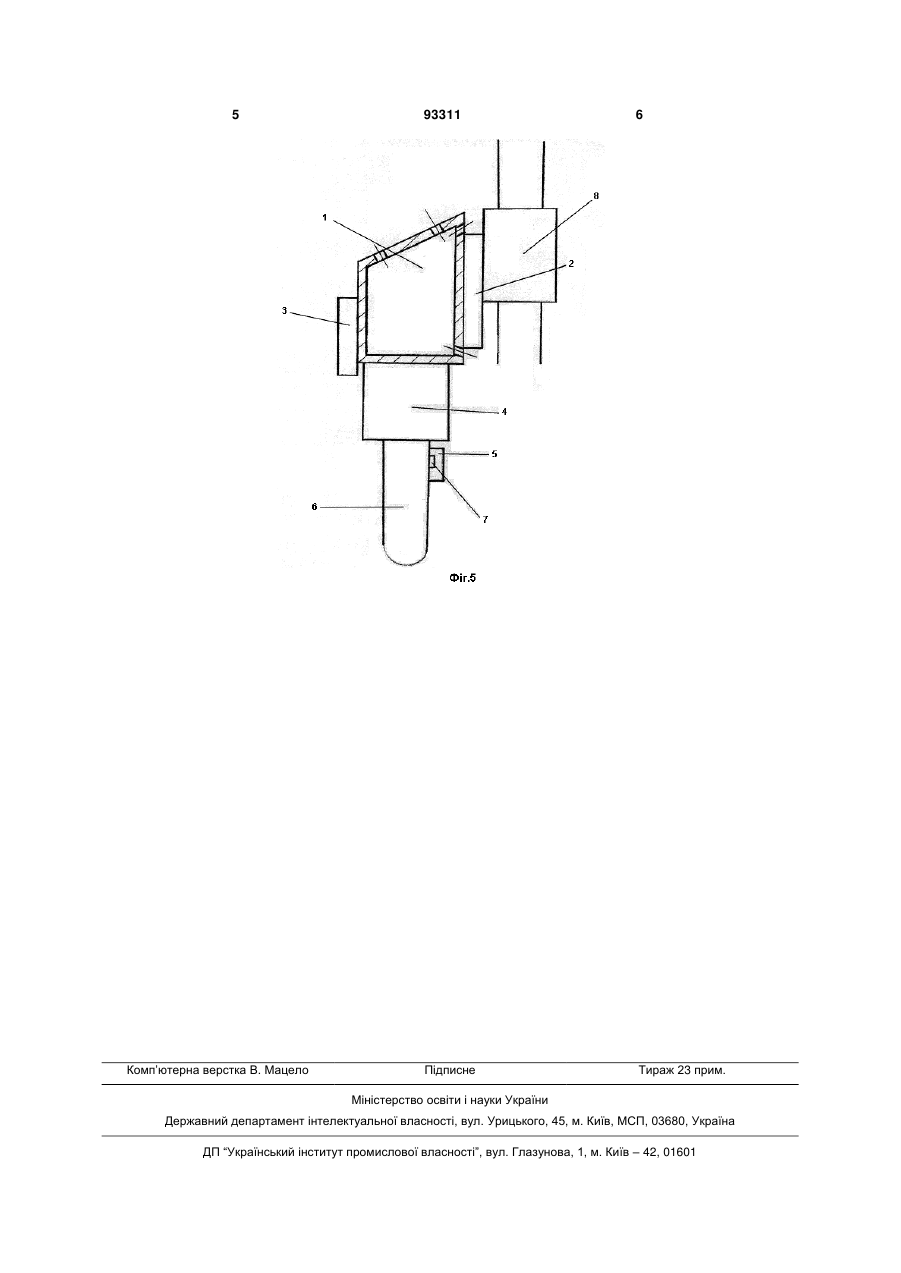

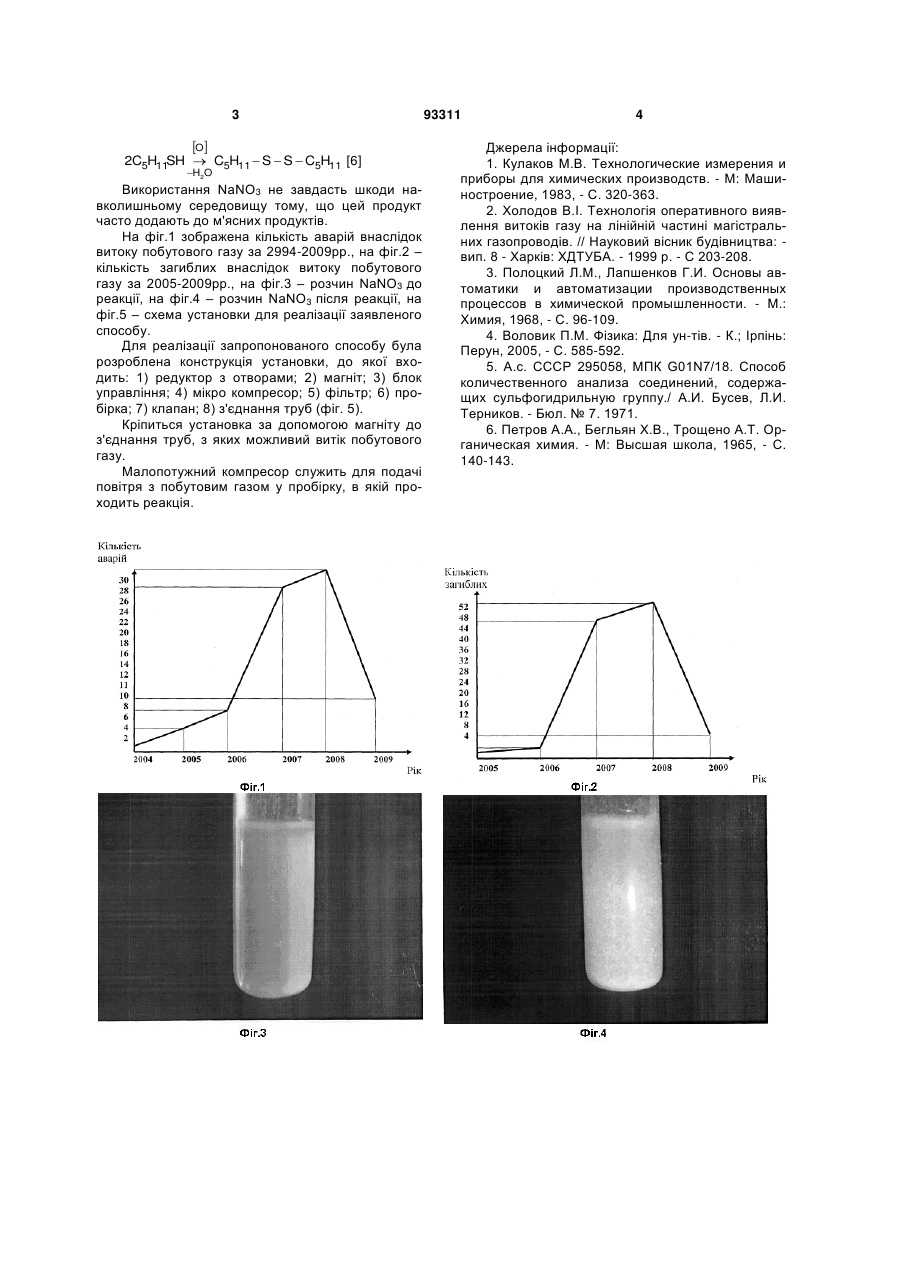

Спосіб виявлення витоку побутового газу, що включає виявлення меркаптану, який відрізняється тим, що використовують насичений водний розчин NaNО3, колір якого змінюється при його взаємодії з меркаптаном. (19) (21) a200911361 (22) 09.11.2009 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ЯНИШІВСЬКИЙ МИРОСЛАВ ЯРОСЛАВОВИЧ, ГОЛУБЧАК ІВАН ВАСИЛЬОВИЧ, ІВАСЮК ДМИТРО ЯРОСЛАВОВИЧ (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І ГАЗУ (56) SU 1004871, 15.03.1983 SU 1177296, A, 07.09.1985 3 O 2C5H11SH  C5H11  S  S  C5H11 [6] H2O Використання NaNO3 не завдасть шкоди навколишньому середовищу тому, що цей продукт часто додають до м'ясних продуктів. На фіг.1 зображена кількість аварій внаслідок витоку побутового газу за 2994-2009рр., на фіг.2 – кількість загиблих внаслідок витоку побутового газу за 2005-2009рр., на фіг.3 – розчин NaNO3 до реакції, на фіг.4 – розчин NaNO3 після реакції, на фіг.5 – схема установки для реалізації заявленого способу. Для реалізації запропонованого способу була розроблена конструкція установки, до якої входить: 1) редуктор з отворами; 2) магніт; 3) блок управління; 4) мікро компресор; 5) фільтр; 6) пробірка; 7) клапан; 8) з'єднання труб (фіг. 5). Кріпиться установка за допомогою магніту до з'єднання труб, з яких можливий витік побутового газу. Малопотужний компресор служить для подачі повітря з побутовим газом у пробірку, в якій проходить реакція. 93311 4 Джерела інформації: 1. Кулаков М.В. Технологические измерения и приборы для химических производств. - М: Машиностроение, 1983, - С. 320-363. 2. Холодов В.І. Технологія оперативного виявлення витоків газу на лінійній частині магістральних газопроводів. // Науковий вісник будівництва: вип. 8 - Харків: ХДТУБА. - 1999 р. - С 203-208. 3. Полоцкий Л.М., Лапшенков Г.И. Основы автоматики и автоматизации производственных процессов в химической промышленности. - М.: Химия, 1968, - С. 96-109. 4. Воловик П.М. Фізика: Для ун-тів. - К.; Ірпінь: Перун, 2005, - С. 585-592. 5. А.с. СССР 295058, МПК G01N7/18. Способ количественного анализа соединений, содержащих сульфогидрильную группу./ А.И. Бусев, Л.И. Терников. - Бюл. № 7. 1971. 6. Петров А.А., Бегльян Х.В., Трощено А.Т. Органическая химия. - М: Высшая школа, 1965, - С. 140-143. 5 Комп’ютерна верстка В. Мацело 93311 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
