Підфуркальний провідник

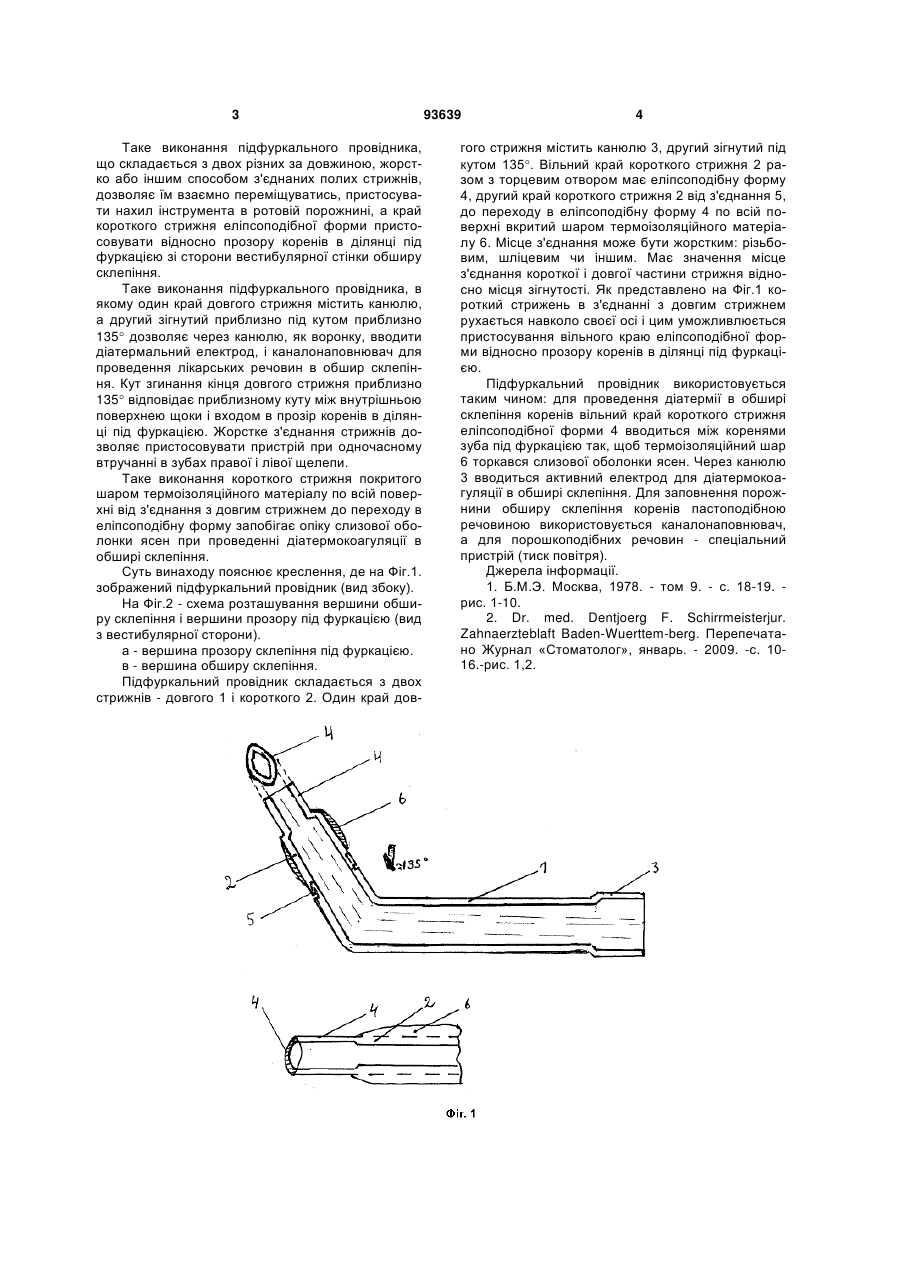

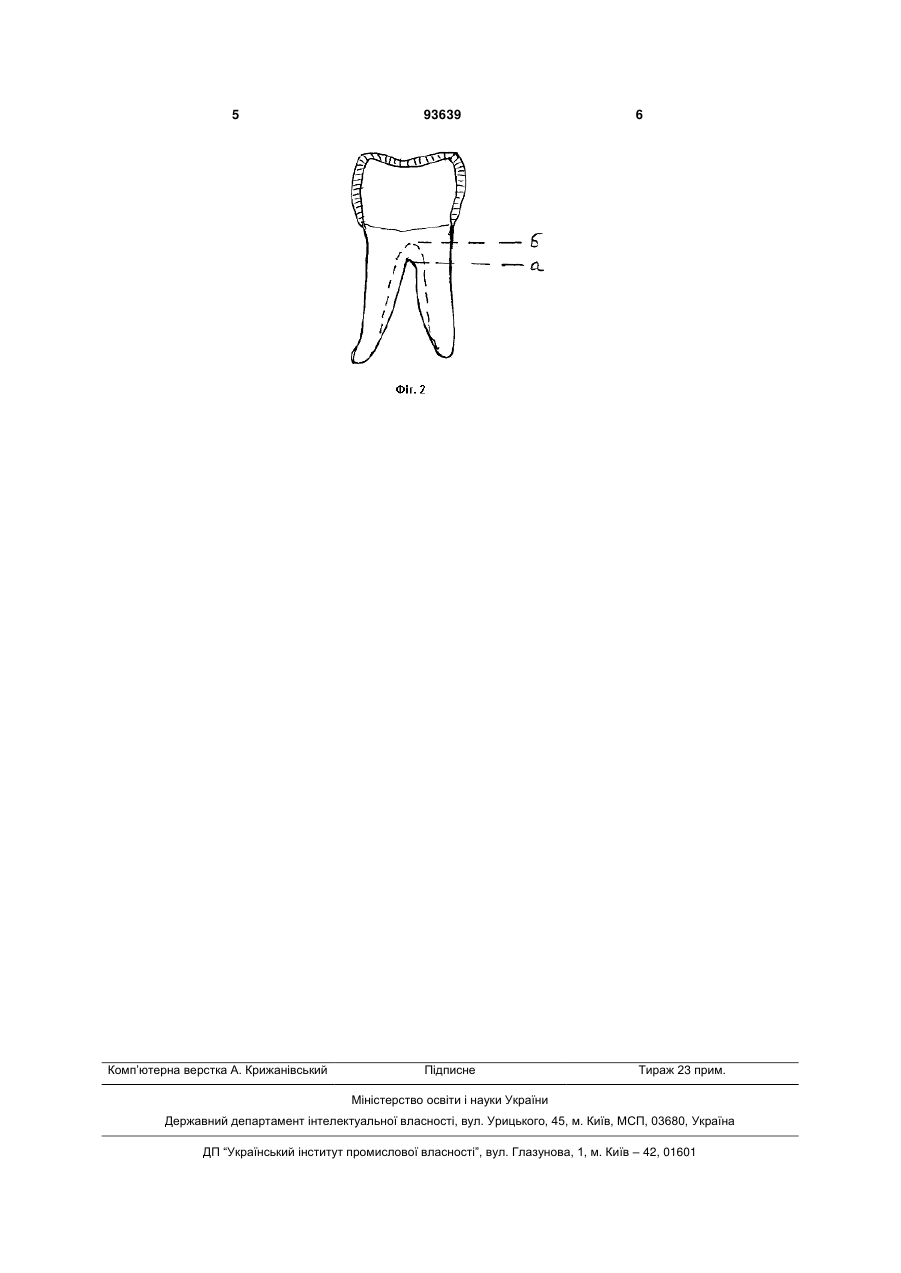

Підфуркальний провідник, що складається з порожнистого стрижня із канюлею, який відрізняється тим, що стрижень утворений двома різними за довжиною, жорстко або іншим способом з'єднаними, стрижнями: довгим - один край якого містить канюлю, а другий зігнутий приблизно під кутом 135°; коротким - вільний край якого разом з торцевим отвором має еліпсоподібну форму, при цьому другий край короткого стрижня від з'єднання до переходу в еліпсоподібну форму по всій поверхні вкритий шаром термоізоляційного матеріалу, наприклад склом. (19) (21) a201005145 (22) 28.04.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (73) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (56) Dr. med. Dent joerg F.Schirrmeister jur. Zahnaerzteblaft Baden-Wuerttem-berg. Перепечатано Журнал "Стоматолог", январь 2009, с.10-16, рис.1,2. RU 2102087 C1, 20.01.1998 US 3724076, 03.04.1973 WO 93/16653 A1, 02.09.1993 GB 619242, 07.03.1949 3 Таке виконання підфуркального провідника, що складається з двох різних за довжиною, жорстко або іншим способом з'єднаних полих стрижнів, дозволяє їм взаємно переміщуватись, пристосувати нахил інструмента в ротовій порожнині, а край короткого стрижня еліпсоподібної форми пристосовувати відносно прозору коренів в ділянці під фуркацією зі сторони вестибулярної стінки обширу склепіння. Таке виконання підфуркального провідника, в якому один край довгого стрижня містить канюлю, а другий зігнутий приблизно під кутом приблизно 135 дозволяє через канюлю, як воронку, вводити діатермальний електрод, і каналонаповнювач для проведення лікарських речовин в обшир склепіння. Кут згинання кінця довгого стрижня приблизно 135 відповідає приблизному куту між внутрішньою поверхнею щоки і входом в прозір коренів в ділянці під фуркацією. Жорстке з'єднання стрижнів дозволяє пристосовувати пристрій при одночасному втручанні в зубах правої і лівої щелепи. Таке виконання короткого стрижня покритого шаром термоізоляційного матеріалу по всій поверхні від з'єднання з довгим стрижнем до переходу в еліпсоподібну форму запобігає опіку слизової оболонки ясен при проведенні діатермокоагуляції в обширі склепіння. Суть винаходу пояснює креслення, де на Фіг.1. зображений підфуркальний провідник (вид збоку). На Фіг.2 - схема розташування вершини обширу склепіння і вершини прозору під фуркацією (вид з вестибулярної сторони). а - вершина прозору склепіння під фуркацією. в - вершина обширу склепіння. Підфуркальний провідник складається з двох стрижнів - довгого 1 і короткого 2. Один край дов 93639 4 гого стрижня містить канюлю 3, другий зігнутий під кутом 135. Вільний край короткого стрижня 2 разом з торцевим отвором має еліпсоподібну форму 4, другий край короткого стрижня 2 від з'єднання 5, до переходу в еліпсоподібну форму 4 по всій поверхні вкритий шаром термоізоляційного матеріалу 6. Місце з'єднання може бути жорстким: різьбовим, шліцевим чи іншим. Має значення місце з'єднання короткої і довгої частини стрижня відносно місця зігнутості. Як представлено на Фіг.1 короткий стрижень в з'єднанні з довгим стрижнем рухається навколо своєї осі і цим уможливлюється пристосування вільного краю еліпсоподібної форми відносно прозору коренів в ділянці під фуркацією. Підфуркальний провідник використовується таким чином: для проведення діатермії в обширі склепіння коренів вільний край короткого стрижня еліпсоподібної форми 4 вводиться між коренями зуба під фуркацією так, щоб термоізоляційний шар 6 торкався слизової оболонки ясен. Через канюлю 3 вводиться активний електрод для діатермокоагуляції в обширі склепіння. Для заповнення порожнини обширу склепіння коренів пастоподібною речовиною використовується каналонаповнювач, а для порошкоподібних речовин - спеціальний пристрій (тиск повітря). Джерела інформації. 1. Б.М.Э. Москва, 1978. - том 9. - с. 18-19. рис. 1-10. 2. Dr. med. Dentjoerg F. Schirrmeisterjur. Zahnaerzteblaft Baden-Wuerttem-berg. Перепечатано Журнал «Стоматолог», январь. - 2009. -с. 1016.-рис. 1,2. 5 Комп’ютерна верстка А. Крижанівський 93639 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
