Електронний ендоскоп

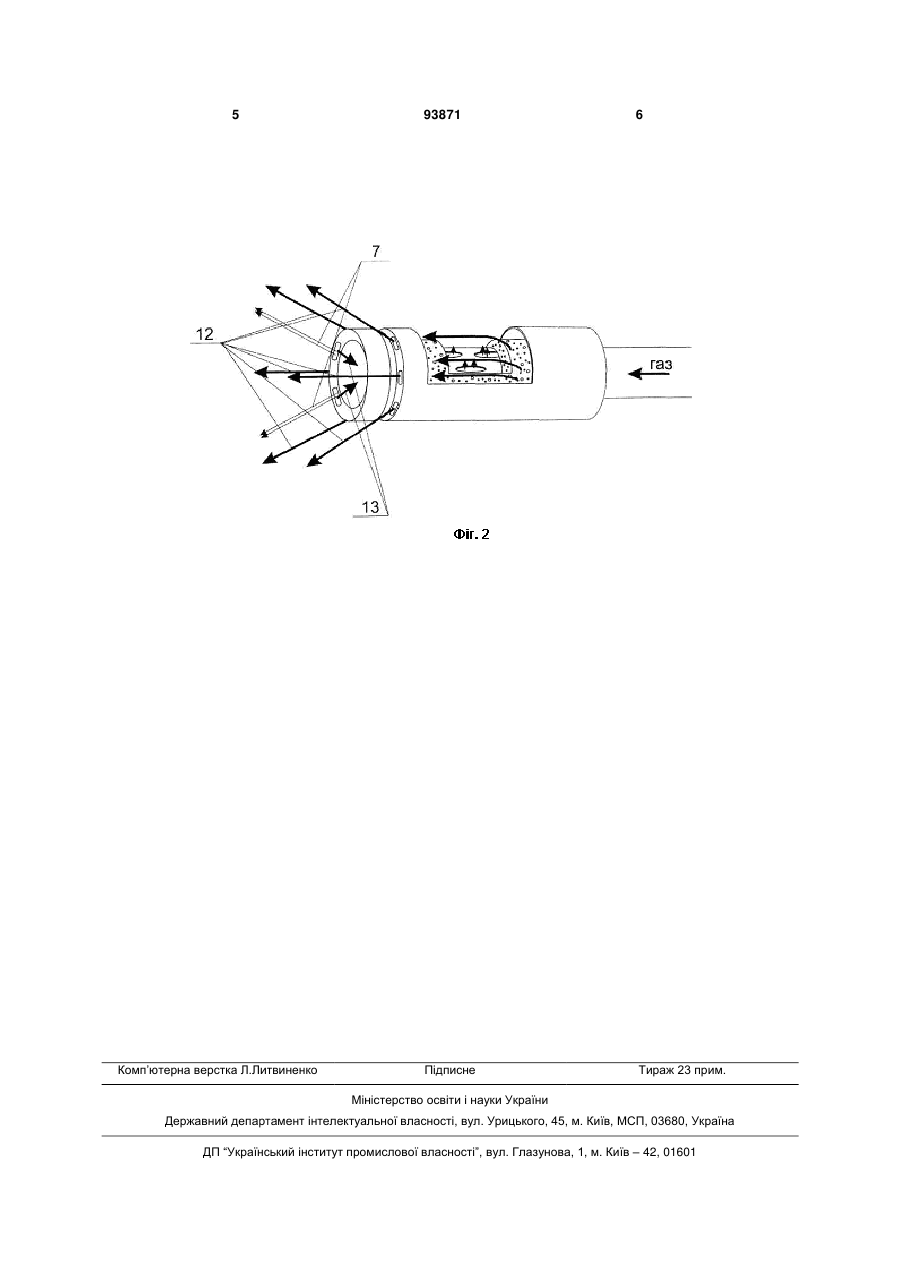

Електронний ендоскоп, що містить світлоприймач-передавач, оболонку з отворами та зовнішню захисну оболонку з пористого матеріалу, який відрізняється тим, що як світлоприймачпередавач встановлений оптоелектронний перетворювач, ззовні на захисній оболонці з пористого матеріалу встановлений очищуючий блок, який містить оболонку з форсунками, спрямованими із забезпеченням можливості очистки об'єктива та порожнини, що досліджується, крім того під оболонкою очищуючого блока встановлений блок лазерної лінійки так, щоб паралельні лазерні промені проходили через форсунки для очистки об'єктива. (19) (21) a200711453 (22) 15.10.2007 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) ЗАЙЦЕВ МАКСИМ СТАНІСЛАВОВИЧ, ПЕРЕПЕЛИЦЯ ВАЛЕНТИН ГРИГОРОВИЧ (73) ІНСТИТУТ ГЕОТЕХНІЧНОЇ МЕХАНІКИ ІМ. М.С. ПОЛЯКОВА НАН УКРАЇНИ (56) SU 1525656, 30.11.1989 RU 2359605, 27.11.2007 RU 2270416, 20.02.2006 US 20030103756, 05.06.2003 GB 2267762, 15.12.1993 JP 63243847, 11.10.1988 3 Заміна оптоволокна, яке використовується в якості світлоприймача-передавача в прототипі, оптоелектронним перетворювачем, забезпечує можливість дослідження поверхонь порожнини в розширеному електромагнітному діапазоні - інфрачервоне та видиме світло. Завдяки чому суттєво зростає інформативність, як наслідок збільшується область використання, а при дослідженні поверхонь, що знаходяться на значному віддаленні від оператора - суттєво зменшується вартість при виготовленні та експлуатації. Очищуючий блок, який містить зовнішню оболонку з форсунками, встановлюється таким чином, щоб під зовнішньою оболонкою збирався газ, який виділяється з захисної оболонки з пористого матеріалу і направлявся до форсунок, при цьому необхідно, щоб одна група форсунок знаходилась під гострим кутом до об'єктиву пристрою, а друга - під гострим кутом до поверхні досліджуваної порожнини. Напрямок потоків газу з форсунок під гострими кутами до досліджуваної поверхні порожнини та об'єктиву забезпечує ефективне видалення забруднюючих речовин з них. Різнонапрямковість положення груп форсунок забезпечує незалежну очистку досліджуваної поверхні порожнини та об'єктиву. Застосування в пристрої очищуючого блоку забезпечує постійне надходження достовірної інформації незалежно від стану забрудненості досліджуваної поверхні і об'єктів на ній, а також захист від забрудненості об'єктиву пристрою. Завдяки чому при проведенні дослідів в забруднених порожнинах зростає інформативність і, як наслідок, збільшується область використання. Під зовнішньою оболонкою очищуючого блоку електронного ендоскопу встановлюється блок лазерної лінійки таким чином, щоб лазерні промені, виходили через форсунки для очистки об'єктиву та були паралельні, незалежно від кута та від відстані між ендоскопом і досліджуваною поверхнею, а точки спостереження лазерних промінів на ній мали постійну відстань між собою, і знаходились у полі зору ендоскопу. Застосування блоку лазерної лінійки забезпечує достовірну оцінку лінійних розмірів об'єктів, що знаходяться на досліджуваній поверхні, та відстані між ними та електронним ен 93871 4 доскопом, що значним чином збільшує інформативність пропонованого пристрою. На фігурі 1 представлена схема, а на фігурі 2 принцип роботи запропонованого пристрою. На кресленні позначені: 1 - лазерна лінійка; 2 - форсунки очистки об'єктиву; 3 - форсунки очистки досліджуваної поверхні; 4 - оптоелектронний перетворювач; 5 - очищуючий блок; 6 - точки спостереження лазерних промінів; 7 - лазерні промені; 8 - об'єктив; 9 - корпус з отворами; 10 зовнішня захисна оболонка з пористого матеріалу; 11 - досліджувана поверхня; 12 - струмені газу, які очищають досліджувану поверхню; 13 - струмені газу, які очищають об'єктив. Пристрій працює таким чином. Розглядаючи порожнину 11, чи об'єкти на її поверхні за допомогою пристрою, в залежності від температури, чи стану забрудненості, подають охолоджуючий газ, який проходить вздовж корпусу з отворами 9, охолоджуючи оптоелектронний перетворювач 4 та блок лазерної лінійки 1. Потім газ збирається в очищувальному блоці 6 та виділяється через форсунки 2, 3, очищуючи об'єктив 8 і порожнину 11 від забрудненості. Вмикаючи лазерну лінійку 1, оператор бачить точки спостереження лазерних променів 7, і співвідносить відстань між ними з лінійними розмірами об'єктів, що досліджуються, та відстань від ендоскопу до них. Таким чином, завдяки впровадженню в електронному ендоскопі оптоелектронного перетворювача в якості світлоприймача-передавача, очищуючого блоку, та лазерної лінійки, розширюється область використання, зростає інформативність, додається можливість вимірювання розміру об'єктів, що досліджуються, і зменшуються собівартість пристрою та вартість його експлуатації. Джерела інформації 1. Ендоскоп: A.c. 1525656, СРСР, МПК G02В23/24 /С.Г. Поздняков, В.Н. Вусик, П.И. Марков, A.A. Афанасьев (СРСР).- №4332087/24; Заявлено 26.10.87; Опубл. 30.11.89, Бюл. №44.- 3 с. 2. Ендоскоп, який охолоджується: 0470.01.087.2004, 3364059 В2 9033728 A, Japan, МПК 7 G02В23/24, Fukuda Makoto, Mitsubishi Heavy Ind Ltd; Заявлено 14.07.95; Опубл. 08.01.03. 5 Комп’ютерна верстка Л.Литвиненко 93871 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
