Пристрій для регулювання вильоту формоутворюючого елемента

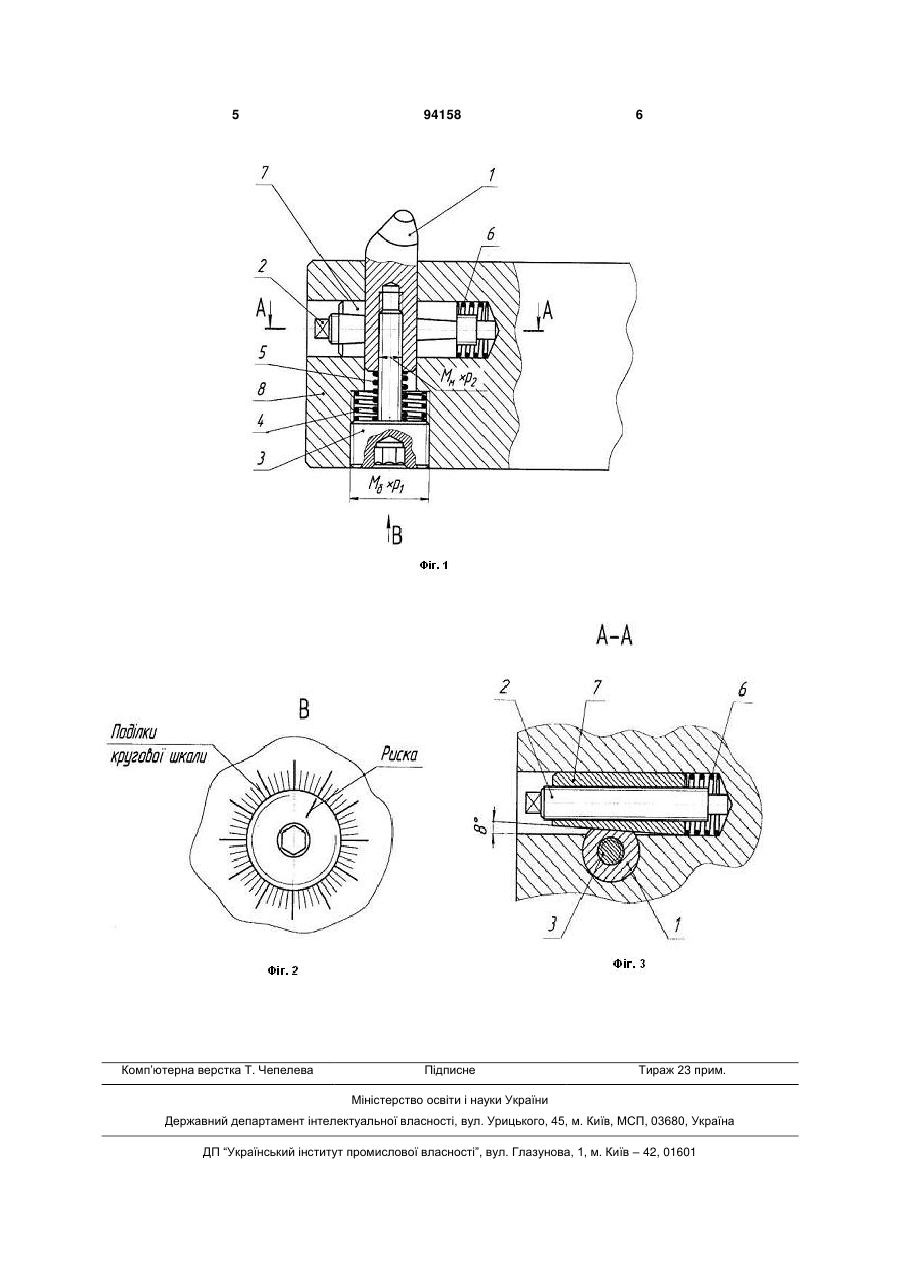

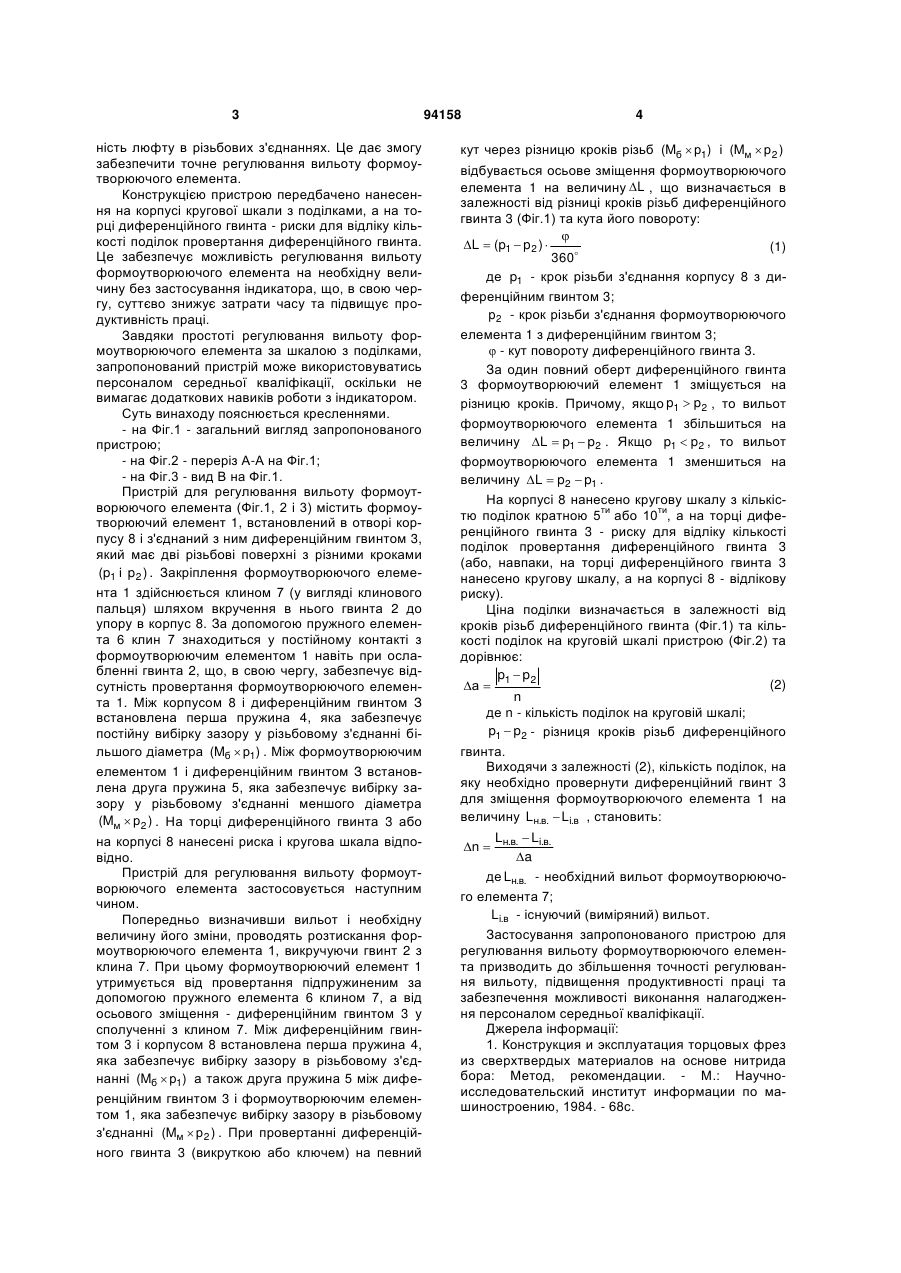

Пристрій для регулювання вильоту формоутворюючого елемента, що містить корпус (8), підпружинений клин (7) та гвинт (2), який відрізняється тим, що додатково введений диференційний гвинт (3) з двома концентрично розташованими пружинами, з'єднуючий двома різьбами різного діаметра і кроку корпус (8) з формоутворюючим елементом (1), причому перша пружина (4) встановлена між корпусом (8) і диференційним гвинтом (3), а друга пружина (5) - між диференційним гвинтом (3) і формоутворюючим елементом (1), а на корпусі (8) і на торці диференційного гвинта (3) нанесені поділки кругової шкали і риска відліку кута повороту диференційного гвинта (3) відповідно. (19) (21) a200910332 (22) 12.10.2009 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) МЕЛЬНИЧУК ПЕТРО ПЕТРОВИЧ, ЛОЄВ ВОЛОДИМИР ЮХИМОВИЧ, КРАВЧУК ОЛЕНА МИХАЙЛІВНА (73) ЖИТОМИРСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) SU 309782, 26.07.1971 SU 522917, 30.07.1976 JP 2004330317, A, 25.11.2004 US 4215961, 05.08.1980 GB 477307, 21.03.1936 3 ність люфту в різьбових з'єднаннях. Це дає змогу забезпечити точне регулювання вильоту формоутворюючого елемента. Конструкцією пристрою передбачено нанесення на корпусі кругової шкали з поділками, а на торці диференційного гвинта - риски для відліку кількості поділок провертання диференційного гвинта. Це забезпечує можливість регулювання вильоту формоутворюючого елемента на необхідну величину без застосування індикатора, що, в свою чергу, суттєво знижує затрати часу та підвищує продуктивність праці. Завдяки простоті регулювання вильоту формоутворюючого елемента за шкалою з поділками, запропонований пристрій може використовуватись персоналом середньої кваліфікації, оскільки не вимагає додаткових навиків роботи з індикатором. Суть винаходу пояснюється кресленнями. - на Фіг.1 - загальний вигляд запропонованого пристрою; - на Фіг.2 - переріз А-А на Фіг.1; - на Фіг.3 - вид В на Фіг.1. Пристрій для регулювання вильоту формоутворюючого елемента (Фіг.1, 2 і 3) містить формоутворюючий елемент 1, встановлений в отворі корпусу 8 і з'єднаний з ним диференційним гвинтом 3, який має дві різьбові поверхні з різними кроками (p1 і p 2 ) . Закріплення формоутворюючого елемента 1 здійснюється клином 7 (у вигляді клинового пальця) шляхом вкручення в нього гвинта 2 до упору в корпус 8. За допомогою пружного елемента 6 клин 7 знаходиться у постійному контакті з формоутворюючим елементом 1 навіть при ослабленні гвинта 2, що, в свою чергу, забезпечує відсутність провертання формоутворюючого елемента 1. Між корпусом 8 і диференційним гвинтом З встановлена перша пружина 4, яка забезпечує постійну вибірку зазору у різьбовому з'єднанні більшого діаметра (Mб  р1) . Між формоутворюючим елементом 1 і диференційним гвинтом З встановлена друга пружина 5, яка забезпечує вибірку зазору у різьбовому з'єднанні меншого діаметра (Mм  р2 ) . На торці диференційного гвинта 3 або на корпусі 8 нанесені риска і кругова шкала відповідно. Пристрій для регулювання вильоту формоутворюючого елемента застосовується наступним чином. Попередньо визначивши вильот і необхідну величину його зміни, проводять розтискання формоутворюючого елемента 1, викручуючи гвинт 2 з клина 7. При цьому формоутворюючий елемент 1 утримується від провертання підпружиненим за допомогою пружного елемента 6 клином 7, а від осьового зміщення - диференційним гвинтом 3 у сполученні з клином 7. Між диференційним гвинтом 3 і корпусом 8 встановлена перша пружина 4, яка забезпечує вибірку зазору в різьбовому з'єднанні (Mб  р1) а також друга пружина 5 між диференційним гвинтом 3 і формоутворюючим елементом 1, яка забезпечує вибірку зазору в різьбовому з'єднанні (Mм  р2 ) . При провертанні диференційного гвинта 3 (викруткою або ключем) на певний 94158 4 кут через різницю кроків різьб (Mб  р1) і (Mм  р2 ) відбувається осьове зміщення формоутворюючого елемента 1 на величину L , що визначається в залежності від різниці кроків різьб диференційного гвинта 3 (Фіг.1) та кута його повороту:  L  (p1  p2 )  (1) 360 де p1 - крок різьби з'єднання корпусу 8 з диференційним гвинтом 3; p 2 - крок різьби з'єднання формоутворюючого елемента 1 з диференційним гвинтом 3;  - кут повороту диференційного гвинта 3. За один повний оберт диференційного гвинта 3 формоутворюючий елемент 1 зміщується на різницю кроків. Причому, якщо p1  p 2 , то вильот формоутворюючого елемента 1 збільшиться на величину L  p1  p2 . Якщо p1  p2 , то вильот формоутворюючого елемента 1 зменшиться на величину L  p2  p1 . На корпусі 8 нанесено кругову шкалу з кількістю поділок кратною 5ти або 10ти, а на торці диференційного гвинта 3 - риску для відліку кількості поділок провертання диференційного гвинта 3 (або, навпаки, на торці диференційного гвинта 3 нанесено кругову шкалу, а на корпусі 8 - відлікову риску). Ціна поділки визначається в залежності від кроків різьб диференційного гвинта (Фіг.1) та кількості поділок на круговій шкалі пристрою (Фіг.2) та дорівнює: p1  p2 (2) а  n де n - кількість поділок на круговій шкалі; p1  p2 - різниця кроків різьб диференційного гвинта. Виходячи з залежності (2), кількість поділок, на яку необхідно провернути диференційний гвинт 3 для зміщення формоутворюючого елемента 1 на величину Lн.в.  Lі.в , становить: Lн.в.  Lі.в. a де Lн.в. - необхідний вильот формоутворюючо n  го елемента 7; Lі.в - існуючий (виміряний) вильот. Застосування запропонованого пристрою для регулювання вильоту формоутворюючого елемента призводить до збільшення точності регулювання вильоту, підвищення продуктивності праці та забезпечення можливості виконання налагодження персоналом середньої кваліфікації. Джерела інформації: 1. Конструкция и эксплуатация торцовых фрез из сверхтвердых материалов на основе нитрида бора: Метод, рекомендации. - М.: Научноисследовательский институт информации по машиностроению, 1984. - 68с. 5 Комп’ютерна верстка Т. Чепелева 94158 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
