Фуркальний шкребок апроксимального доступу

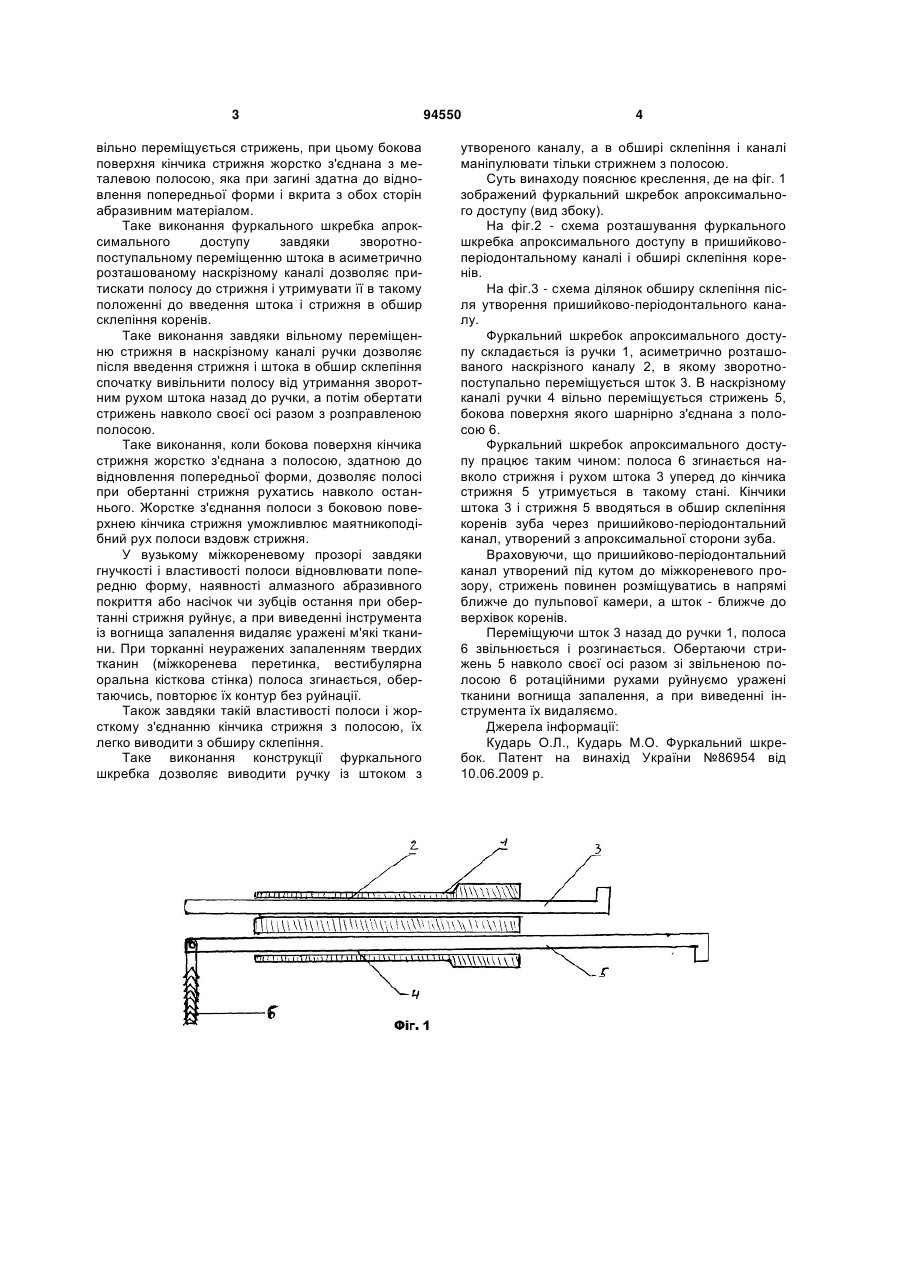

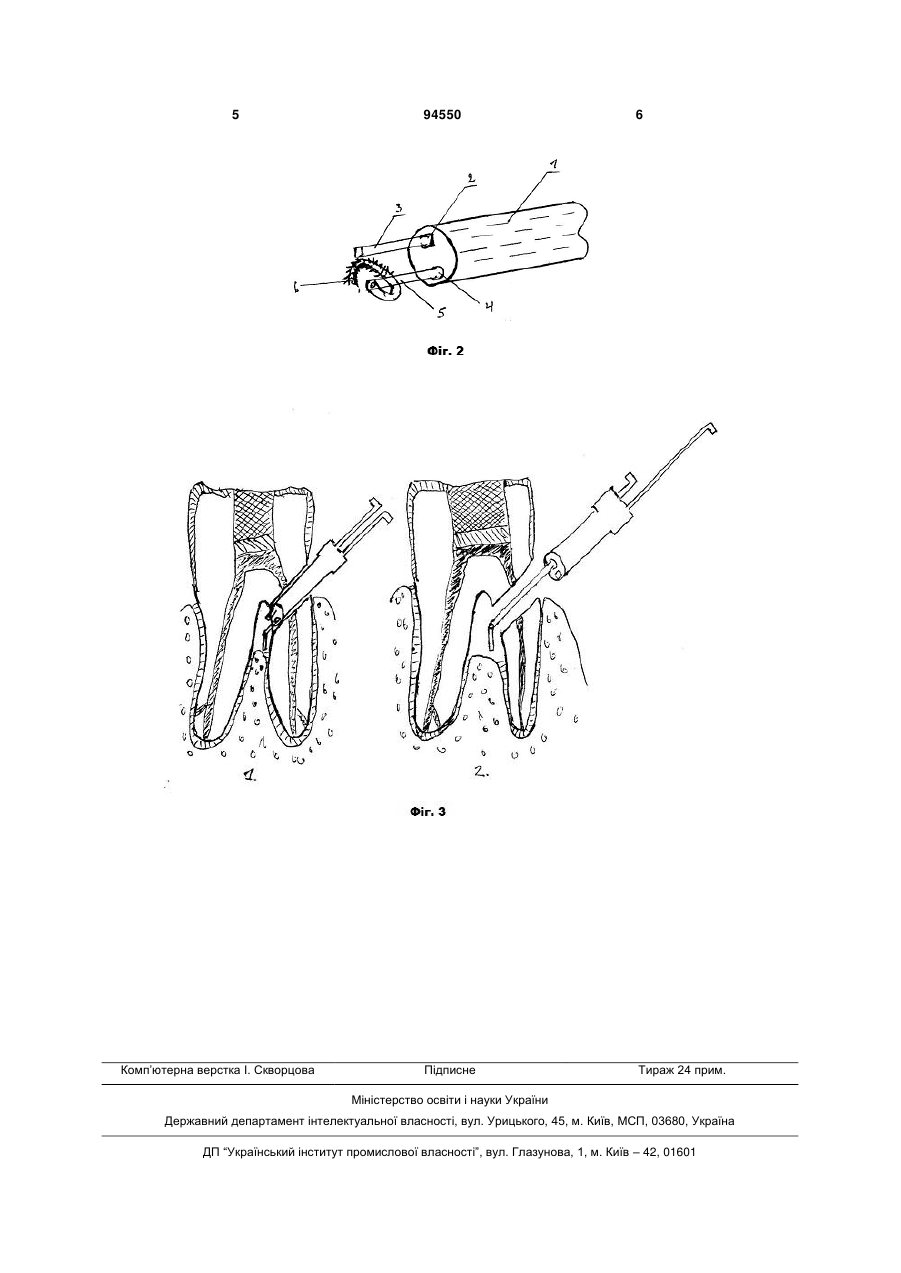

Фуркальний шкребок апроксимального доступу, що містить ручку, в якій асиметрично відносно її центральної осі в наскрізному каналі розташований підпружинений рухомий стрижень, який відрізняється тим, що в ручці асиметрично відносно центральної осі утворений наскрізний канал, в якому розташований з можливістю зворотнопоступального руху шток, при цьому до бокової поверхні кінчика стрижня жорстко приєднана пружна металева полоса, вкрита з обох сторін абразивним матеріалом. (19) (21) a201007769 (22) 21.06.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (73) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (56) UA 86954 C2, 10.06.2009 US 2003/0124485 A1, 03.07.2003 US 3863345 A, 04.02.1975 SU 1388021 A1, 15.04.1988 SU 363484 A1, 13.02.1973 US 3330040 A, 11.07.1967 3 вільно переміщується стрижень, при цьому бокова поверхня кінчика стрижня жорстко з'єднана з металевою полосою, яка при загині здатна до відновлення попередньої форми і вкрита з обох сторін абразивним матеріалом. Таке виконання фуркального шкребка апроксимального доступу завдяки зворотнопоступальному переміщенню штока в асиметрично розташованому наскрізному каналі дозволяє притискати полосу до стрижня і утримувати її в такому положенні до введення штока і стрижня в обшир склепіння коренів. Таке виконання завдяки вільному переміщенню стрижня в наскрізному каналі ручки дозволяє після введення стрижня і штока в обшир склепіння спочатку вивільнити полосу від утримання зворотним рухом штока назад до ручки, а потім обертати стрижень навколо своєї осі разом з розправленою полосою. Таке виконання, коли бокова поверхня кінчика стрижня жорстко з'єднана з полосою, здатною до відновлення попередньої форми, дозволяє полосі при обертанні стрижня рухатись навколо останнього. Жорстке з'єднання полоси з боковою поверхнею кінчика стрижня уможливлює маятникоподібний рух полоси вздовж стрижня. У вузькому міжкореневому прозорі завдяки гнучкості і властивості полоси відновлювати попередню форму, наявності алмазного абразивного покриття або насічок чи зубців остання при обертанні стрижня руйнує, а при виведенні інструмента із вогнища запалення видаляє уражені м'які тканини. При торканні неуражених запаленням твердих тканин (міжкоренева перетинка, вестибулярна оральна кісткова стінка) полоса згинається, обертаючись, повторює їх контур без руйнації. Також завдяки такій властивості полоси і жорсткому з'єднанню кінчика стрижня з полосою, їх легко виводити з обширу склепіння. Таке виконання конструкції фуркального шкребка дозволяє виводити ручку із штоком з 94550 4 утвореного каналу, а в обширі склепіння і каналі маніпулювати тільки стрижнем з полосою. Суть винаходу пояснює креслення, де на фіг. 1 зображений фуркальний шкребок апроксимального доступу (вид збоку). На фіг.2 - схема розташування фуркального шкребка апроксимального доступу в пришийковоперіодонтальному каналі і обширі склепіння коренів. На фіг.3 - схема ділянок обширу склепіння після утворення пришийково-періодонтального каналу. Фуркальний шкребок апроксимального доступу складається із ручки 1, асиметрично розташованого наскрізного каналу 2, в якому зворотнопоступально переміщується шток 3. В наскрізному каналі ручки 4 вільно переміщується стрижень 5, бокова поверхня якого шарнірно з'єднана з полосою 6. Фуркальний шкребок апроксимального доступу працює таким чином: полоса 6 згинається навколо стрижня і рухом штока 3 уперед до кінчика стрижня 5 утримується в такому стані. Кінчики штока 3 і стрижня 5 вводяться в обшир склепіння коренів зуба через пришийково-періодонтальний канал, утворений з апроксимальної сторони зуба. Враховуючи, що пришийково-періодонтальний канал утворений під кутом до міжкореневого прозору, стрижень повинен розміщуватись в напрямі ближче до пульпової камери, а шток - ближче до верхівок коренів. Переміщуючи шток 3 назад до ручки 1, полоса 6 звільнюється і розгинається. Обертаючи стрижень 5 навколо своєї осі разом зі звільненою полосою 6 ротаційними рухами руйнуємо уражені тканини вогнища запалення, а при виведенні інструмента їх видаляємо. Джерела інформації: Кударь О.Л., Кударь М.О. Фуркальний шкребок. Патент на винахід України №86954 від 10.06.2009 р. 5 Комп’ютерна верстка І. Скворцова 94550 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
