Номер патенту: 7839

Опубліковано: 26.12.1995

Автор: Альберт де Метс

Завантажити PDF файл.

Формула / Реферат

1. Пресс непрерывного действия для изготовления и/или облицовки одно- или многослойных плит, включающий узел прессования с верхней и нижней бесконечными лентами, обратные стороны которых контактируют через слой смазки с обклад­кой скольжения, размещенной на контропоре па­раллельно ей, узел подпрессовки и привод, отличающийся тем, что, с целью повышения на­дежности в работе и упрощения конструкции, об­кладки скольжения выполнены по всей длине верхней и нижней плит и имеют отверстия для подачи смазки.

2. Пресс по п.1, отличающийся тем, что обкладки скольжения в зоне узла подпрессовки выполнены под углом друг к другу.

3. Пресс по п.1, отличающийся тем, что обкладки скольжения в зоне узла подпрессовки выполнены изогнутыми.

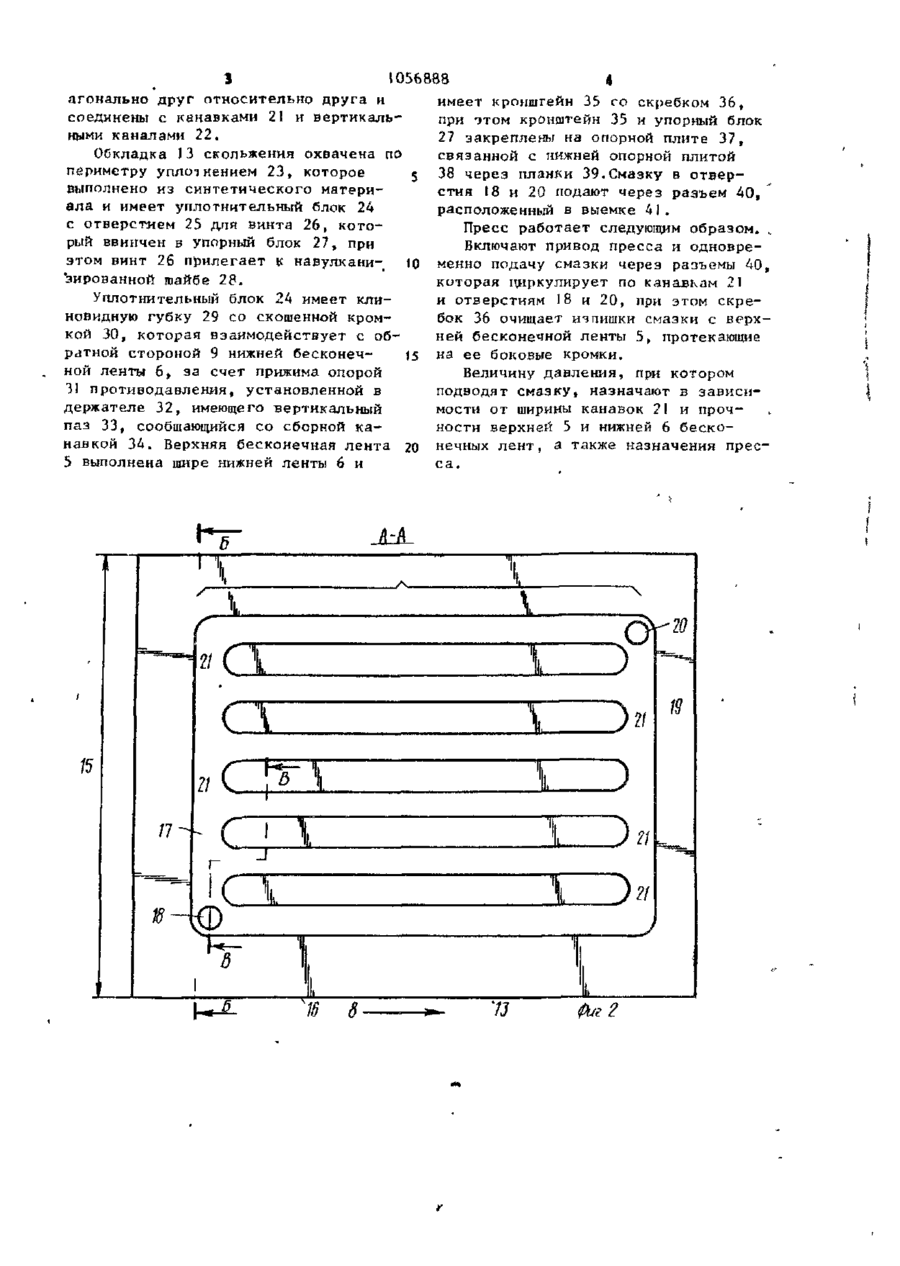

4. Пресс по пп.1-3, отличающийся тем, что об­кладки скольжения выполнены по крайней мере с одной канавкой, сообщающейся по крайней мере с одним отверстием для подачи смазки.

5. Пресс по п.4, отличающийся тем, что канавки расположены параллельно продольной оси пресса.

6. Пресс по пп.1-5, отличающийся тем, что об­кладки скольжения выполнены пористыми.

7. Пресс по пп.4-6, отличающийся тем, что канав­ки объединены в группы.

8. Пресс по пп. 1-7, отличающийся тем, что группы канавок расположены друг за другом.

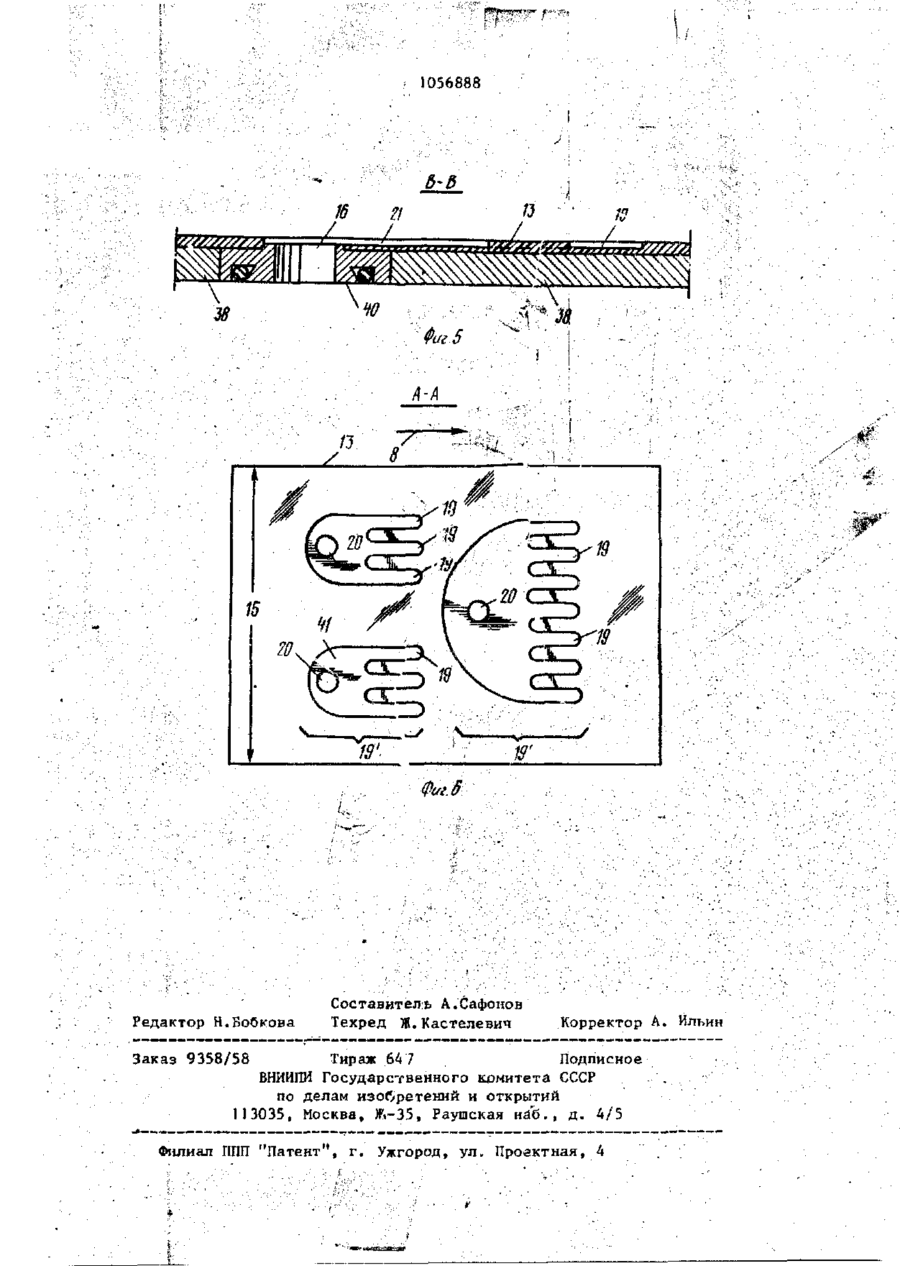

9. Пресс по пп.1-8, отличающийся тем, что распо­ложенные друг за другом группы канавок смещены относительно друг друга по длине пресса.

10. Пресс по пп.4-9, отличающийся тем, что ши­рина каждой канавки больше ее глубины.

11. Пресс по пп.4-10, отличающийся тем, что за­дняя в направлении транспортирования кромка каждой канавки выполнена с фаской.

12. Пресс по пп.7-8, отличающийся тем, что каж­дая группа канавок имеет переднее и заднее, в направлении транспортирования, отверстия.

13. Пресс по п.12, отличающийся тем, что пере­днее и заднее отверстия расположены на противо­положных сторонах группы канавок.

14. Пресс по пп.1-13, отличающийся тем, что об­кладки скольжения выполнены из синтетического материала.

15. Пресс по пп.4-14, отличающийся тем, что на­ружные канавки каждой группы размещены от бо­ковой кромки узла прессования на расстоянии, равном половине их расстояния друг от друга.

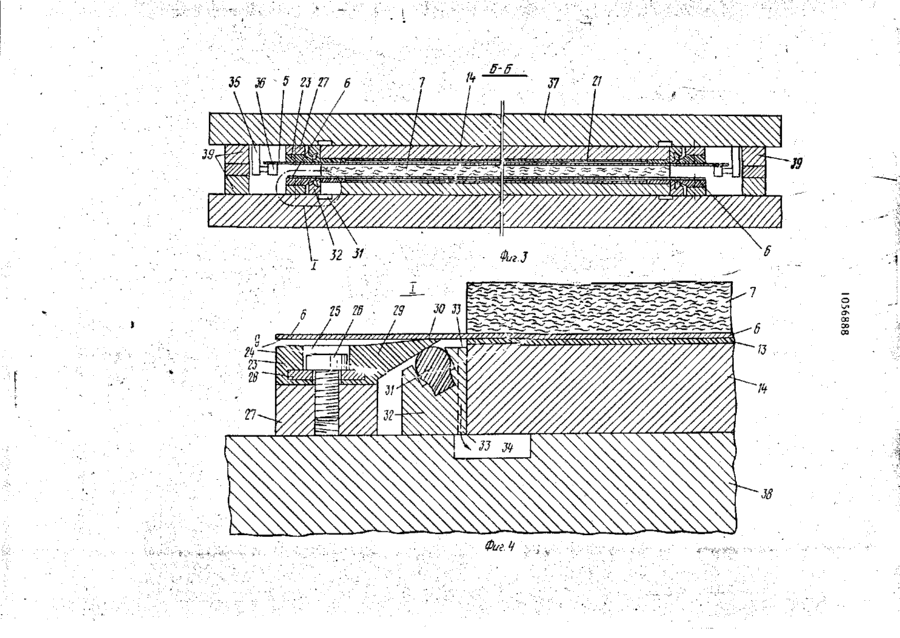

16. Пресс по пп. 1-15, отличающийся тем, что узел прессования снабжен размещенным поперек пере­дней и задней его частей уплотнением, которое контактирует с внутренними сторонами бесконеч­ных лент.

17. Пресс по п. 16, отличающийся тем, что по боко­вым сторонам узла прессования размещены уплот­нения.

18. Пресс по пп.16-17, отличающийся тем, что уплотнения снабжены клиновидными губками и опорами противодавления.

19. Пресс по п.18, отличающийся тем, что опора противодавления выполнена в виде ленты с пазом.

20. Пресс поп. 19, отличающийся тем, что паз вы­полнен с каналами для смазки.

21. Пресс по пп. 1-20, отличающийся тем, что верх­няя бесконечная лента выполнена шире нижней и снабжена скребком.

22. Пресс по п.21, отличающийся тем, что скребок установлен наклонно относительно направления транспортирования.

23. Пресс по п. 14, отличающийся тем, что обклад­ки скольжения выполнены из резины.

24. Пресс по п.23, отличающийся тем, что обкладки скольжения выполнены из термостойкой резины.

25. Пресс по п.23, отличающийся тем, что обклад­ки скольжения выполнены из маслостойкой рези­ны.

26. Пресс по п. 14, отличающийся тем, что обклад­ки скольжения выполнены из политетрафторэтилена.

Приоритет по пунктам:

14.11.80 по пп. l - 15

26.05.81 по пп. 16-26.

Текст

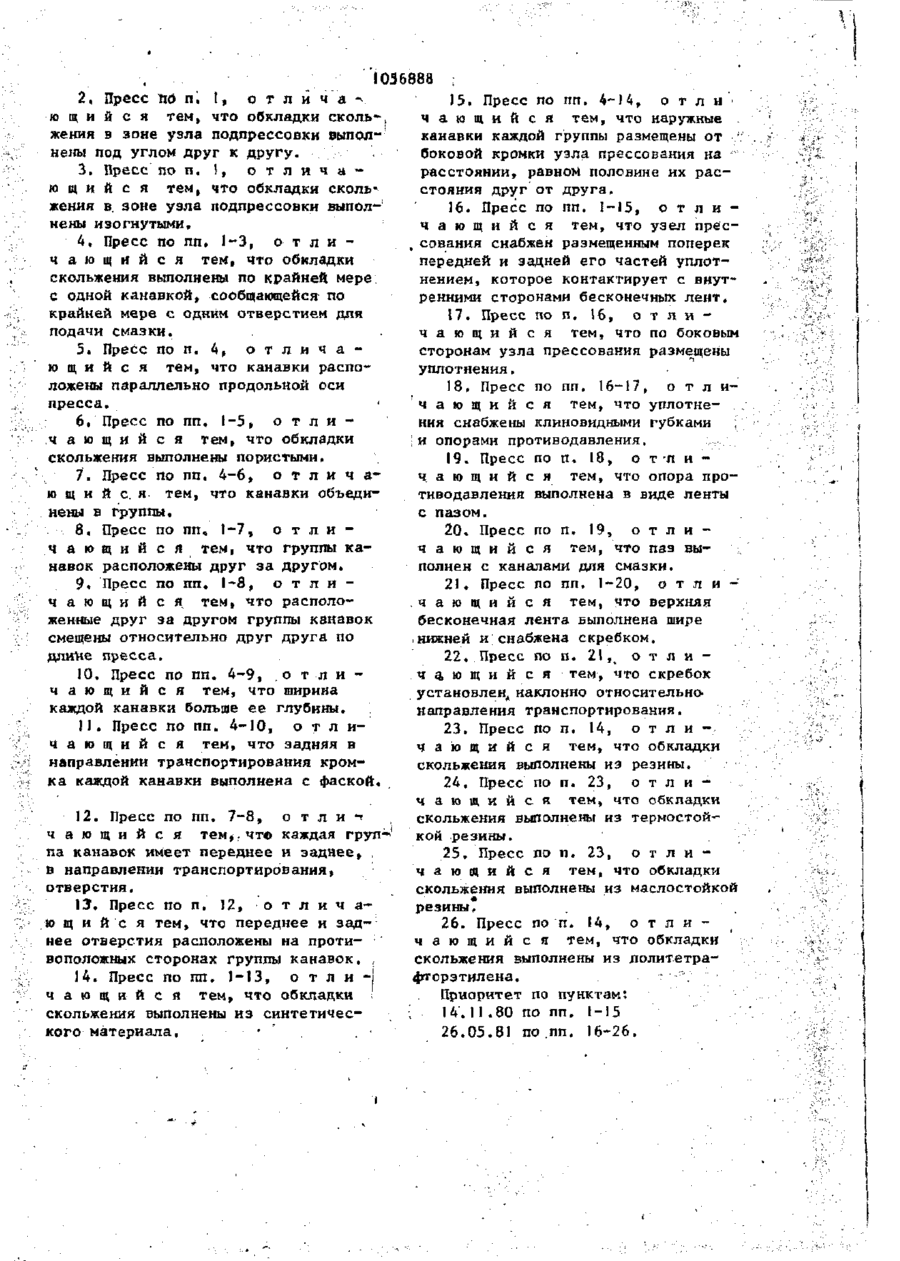

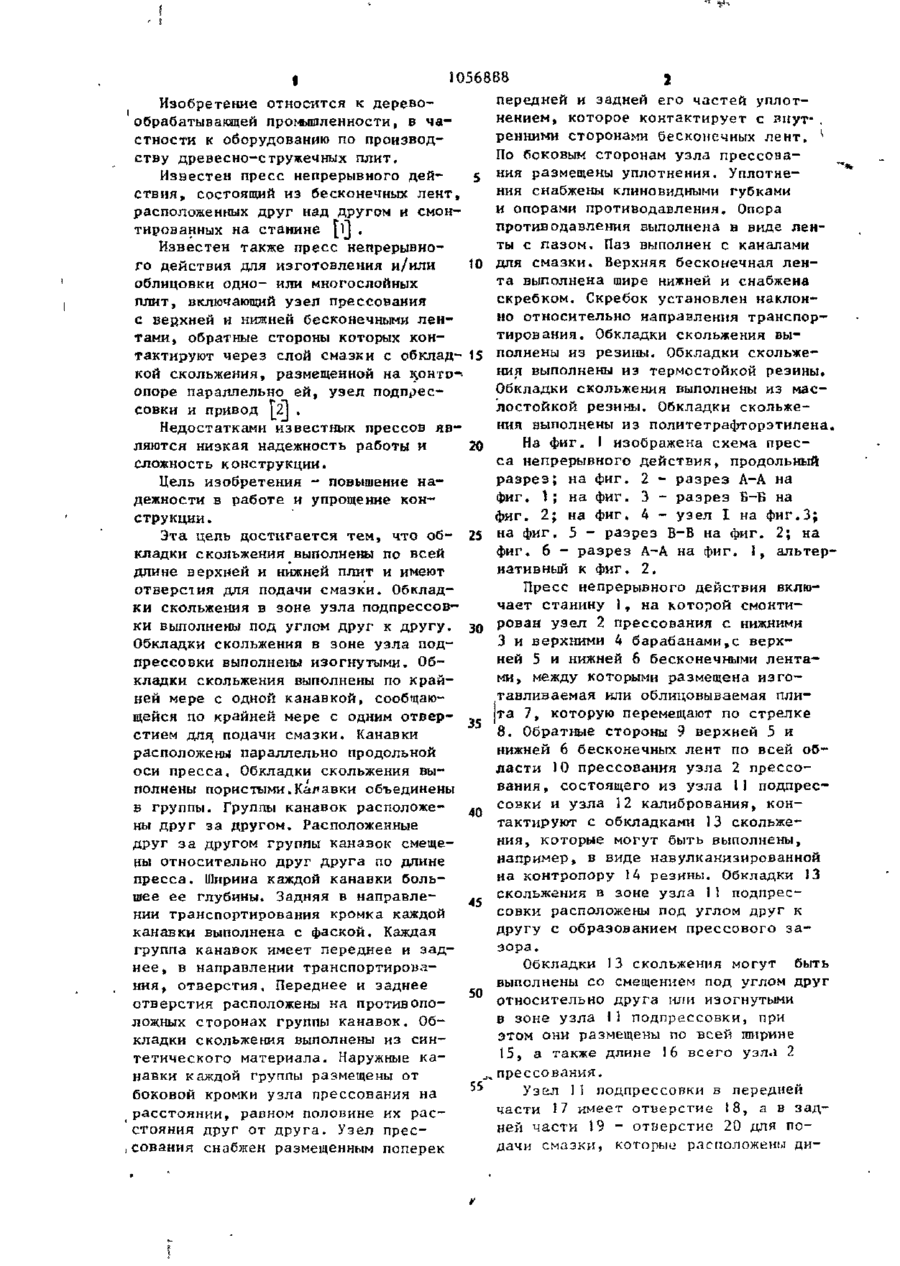

I. ПРЕСС НЕПРЕРЫВНОГО ДЕЙСТВИЯ для изготовления и/или облицовки одно- или многослойных плит, включающий узел прессования с верхней и нижней бесюнечными лентами, обратные стороны которых контактируют через слой смазки с обкладкой скольжения, размещенной на контропоре параллельно ей, узел подіірессовки и привод, о т л и ч а ю щ и й с я тем, что, с целью повызценин надежности в работе и упрощения конструкции, обкладки скольжения выполнены по всей длине верхней и нижней плит и имеют отверстия для подачи смачки. § СУ) с шшшшшшшш о о> 00 00 00 1036888 2 . Пресс по п. I, о т л и ч а в . ю щ и й с я тем, что обкладки сколь-, жения в зоне уэла подпрессовкн выполнены под углом друг к другу. 3. Пресс по п. I, о т л и ч а ю щ и й с я тем, что обкладки скольжения в. зоне узла подпрессовки выполнены изогнутыми, 4. Пресс по пп. 1-3, о т л и ч а ю щ и й с я тем, что обкладки скольжения выполнены по крайней, мере с одной канавкой, сообщающейся по крайней мере с одним отверстием для подачи смазки. 5. Пресс по п, 4, о т л и ч а ю щ и й с я тем, что канавки расположены параллельно продольной оси пресса. 6. Пресс по пп, 1-5, о т л и ч а ю щ и й с я тем, что обкладки скольжения выполнены пористыми. 7. Пресс по пп. 4-6, о т л и ч а ю щ и й с я тем, что канавки объединены в группы, 8. Пресс по пп в 1-7, о т л и ч а ю щ и й с я тем, что группы канавок расположены друг за другом, 9. Пресс по пп. 1-8, о т л и ч а ю щ и й с я тем, что расположенные друг за другом группы канавок смещены относительно друг друга по длине пресса. 10. Пресс по пп. 4-9, о т л и ч а ю щ и й с я тем, что ширина каждой канавки больше ее глубины. 11. Пресс по пп. 4 - Ю , о т л и ч а ю щ и й с я тем, что задняя в направлении транспортирования кромка каждой канавки выполнена с фаской. 15. Пресс по пп. 4-М, о т л н• ч а ю щ и й с я тем, что наружные . канавки каждой группы размещены от боковой кромки узла прессования на расстоянии, равном половине их расстояния друг от друга. 16. Пресс п о п п . 1-15, о т л и ч а ю щ и й с я тем, что узел п р е с , сования снабжен размещенным поперек передней и задней его частей уплотнением, которое контактирует с внутренними сторонами бесконечных лент. Ї 7. Пресс по п. 16, о т л и ч а ю щ и й с я тем, что по боковым сторонам узла прессования размещены уплотнения. 18. Пресс по пп. 16-17, отлич а ю щ и й с я тем, что уплотнения снабжены клиновидными губками ; и опорами противодавления. 19. Пресс по п. 18, о т-л и ч а ю щ и й с я тем, что опора противодавления выполнена в виде ленты с пазом. 20. Пресс по п. 19, о т л и ч а ю щ и й с я тем, что паз выполнен с каналами для смазки. 21. Пресс по пп, 1-20, о т л и ч а ю щ и й с я тем, что верхняя бесконечная лента выполнена шире нижней и 1 снабжена скребком. 22. Пресс ш п. 21,, о т л и ч а ю щ и й с я тем, что скребок установлен, наклонно относительнонаправления транспортирования. 23. Пресс по п. 14, о т л и ч а ю щ и й с я тем, что обкладки скольжения выполнены из резины. 24. Пресс по п. 23, о т л и ч а ю щ и й с я тем, что обкладки 12. Пресс по пп. 7-8, о т л и ? скольжения выполнены из термостойч а ю щ и й с я тем,- чт© каждая груп-' кой резины. па канавок имеет переднее и заднее, . 25. Пресс по п. 23, о т л и в направлении транспортирования, ч а ю щ и й с я тем, что обкладки отверстия, скольжения выполнены из маслостойкой 13. Пресс по п. 12, о т л и ч а резины, ю щ и й с я тем, что переднее и зад26. Пресс по п. 14, о т л и нее отверстия расположены на протич а ю щ и й с я тем, что обкладки воположных сторонах группы канавок. , скольжения выполнены из политетра14. Пресс по пп, 1-13, о т л и фторэтилена. - •". '' ч а ю щ и й с я тем, что обкладки Приоритет по пунктам: скольжения выполнены из синтетичес• 14.11.80 по пп. 1-15 кого материала, • . 26.05.81 по .пп. 16-26. 1 056888 Изобретение относится к деревообрабатывающей промышленности, в частности к оборудованию по производству древесно-стружечных плит. 5 Известен пресс непрерывного действия, состоящий из бесконечных лент, расположенных друг над другом и смонтированных на станине [ij , Известен также пресс непрерывно10 го действия для изготовления и/или облицовки одно- или многослойных плит, включающий узел прессования с верхней и нижней бесконечными лентами, обратные стороны которых контактируют через слой смазки с обклад- 15 кой скольжения, размещенной на K,OHTD-опоре параллельно ей, узел подпрессовки и привод Ш . Недостатками известных прессов являются низкая надежность работы и 20 сложность конструкции. Цель изобретения - повышение надежности в работе и упрощение конструкции. Эта цель достигается тем, что об- 25 кладки скольжения выполнены по всей длине верхней и нижней плит и имеют отверстия для подачи смазки. Обкладки скольжения в зоне узла подпрессовки выполнены под углом друг к другу. 30 Обкладки скольжения в зоне узла подпрессовки выполнены изогнутыми. Обкладки скольжения выполнены по крайней мере с одной канавкой, сообщающейся по крайней мере с одним отвер35 стием для подачи смазки. Канавки расположены параллельно продольной оси пресса. Обкладки скольжения выполнены пористыми.Каяавки объединены в группы. Группы канавок расположе40 ны друг за другом. Расположенные друг за другом группы канавок смещены относительно друг друга по длине пресса. Ширина каждой канавки большее ее глубины. Задняя в направле45 нии транспортирования кромка каждой канавки выполнена с фаской. Каждая группа канавок имеет переднее и заднее , в направлении транспортирования , отверстия. Переднее и заднее 50 отверстия расположены на противоположных сторонах группы канавок. Обкладки скольжения выполнены из синтетического материала. Наружные канавки каждой группы размещены от боковой кромки узла прессования на 55 расстоянии, равном половине их расстояния друг от друга. Узел прессования снабжен размещенным поперек ї передней и задней его частей уплотнением, которое контактирует с внутренними сторонами бесконечных лент. \ По боковым сторонам узла прессования размещены уплотнения. Уплотнения снабжены клиновидными губками и опорами противодавления. Опора противодавления выполнена в виде ленты с пазом. Паз выполнен с каналами для смазки. Верхняя бесконечная лента выполнена шире нижней и снабжена скребком. Скребок установлен наклонно относительно направления транспортирования. Обкладки скольжения выполнены из резины. Обкладки скольжения выполнены из термостойкой резины. Обкладки скольжения выполнены из маслостойкой резины. Обкладки скольжения выполнены из политетрафторэтилена. На фиг. 1 изображена схема пресса непрерывного действия, продольный разрез; на фиг. 2 - разрез А-А на фиг. I; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - узел I на фиг.З; на фиг. 5 - разрез Б-В на фиг. 2; на фиг. 6 - разрез А-А на фиг. I, альтернативный к фиг. 2. Пресс непрерывного действия включает станину 1, на которой смонтирован узел 2 прессования с нижними 3 и верхними 4 барабанами,с верхней 5 и нижней 6 бесконечными лентами, между которыми размещена изготавливаемая или облицовываемая плита 7, которую перемещают по стрелке 8. Обратные стороны 9 верхней 5 и нижней 6 бесконечных лент по всей области 10 прессования узла 2 прессования , состоящего из узла 11 подпрессовки и узла 12 калибрования, контактируют с обкладками 13 скольжения, которые могут быть выполнены, например, в виде навулканизированной на контропору 14 резины. Обкладки 13 скольжения в зоне узла 11 подпрессовки расположены под углом друг к ДРУ Г У с образованием прессового зазора. Обкладки 13 скольжения могут быть выполнены со смещением под углом друг относительно друга или изогнутыми в зоне узла 11 подпрессовки, при этом они размещены по всей ширине 15, а также длине 16 всего узла 2 прессования. Узел 1I подпрессовки в передней части 17 имеет отверстие 18, а в задней части 19 - отверстие 20 для подачи смазки, которые расположены ди (056888 атонально друг относительно друга и имеет кронштейн 35 го скребком 36, соединены с канавками 21 и вертикальпри этом кронштейн 35 и упорный блок ными каналами 22. 27 закреплены на опорной плите 37, Обкладка 13 скольжения охвачена по связанной с нижней опорной плитой периметру уплотнением 23, которое 5 38 через планки 39.Смазку в отвервыполнено из синтетического материстия 18 и 20 подают через разъем 40, ала и имеет уплотнительный блок 24 расположенный в выемке 41 . с отверстием 25 для винта 26, котоПресс работает следующим образом. , рый ввинчен в упорный блок 27, при Включают привод пресса и одновреэтом винт 26 прилегает к навулкани- 10 менно подачу смазки через разъемы 40, "зированной шайбе 28. которая циркулирует по канавкам 21 Уплотнительный блок 24 имеет клии отверстиям 18 и 20, при этом скреновидную губку 29 со скошенной кромбок 36 очищает изпишки смазки с верхкой 30, которая взаимодействует с обней бесконечной ленты 5, протекающие ратной стороной 9 нижней бесконечJ5 на ее боковые кромки. ной ленты 6, за счет прижима опорой Величину давления, при котором 31 противодавления, установленной в подводят смазку, назначают в зависидержателе 32, имеющего вертикальный мости от ширины канавок 21 и прочпаз 33, сообщающейся со сборной каности верхней 5 и нижней 6 бесконавкой 34. Верхняя бесконечная лента 20 нечных лент, а также назначения прес5 выполнена шире нижней ленты 6 и са. JLL Фиг2 - 1056888 б-д шшщ фиг. 5 Редактор Н.Бобкова Составитесь А.Сафонов Техред Ж.Кастелевич Корректор А. Ильин Заказ 9358/58 Тираж 647 Подписное В И П Государственного комитета СССР НИИ . . по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наО*., д. 4/5 Филиал Г П "Патент", г. Ужгород, ул. Проектная, 4 Ш . . 35 її 5 ?J 27 6 5-5 ОС 00 CO

Дивитися

Додаткова інформація

Назва патенту англійською

Press of continuous action

Назва патенту російською

Пресс непрерывного действия

МПК / Мітки

МПК: B30B 5/00, B27N 3/08

Мітки: прес, непреривної, дії
