Доїльний стакан

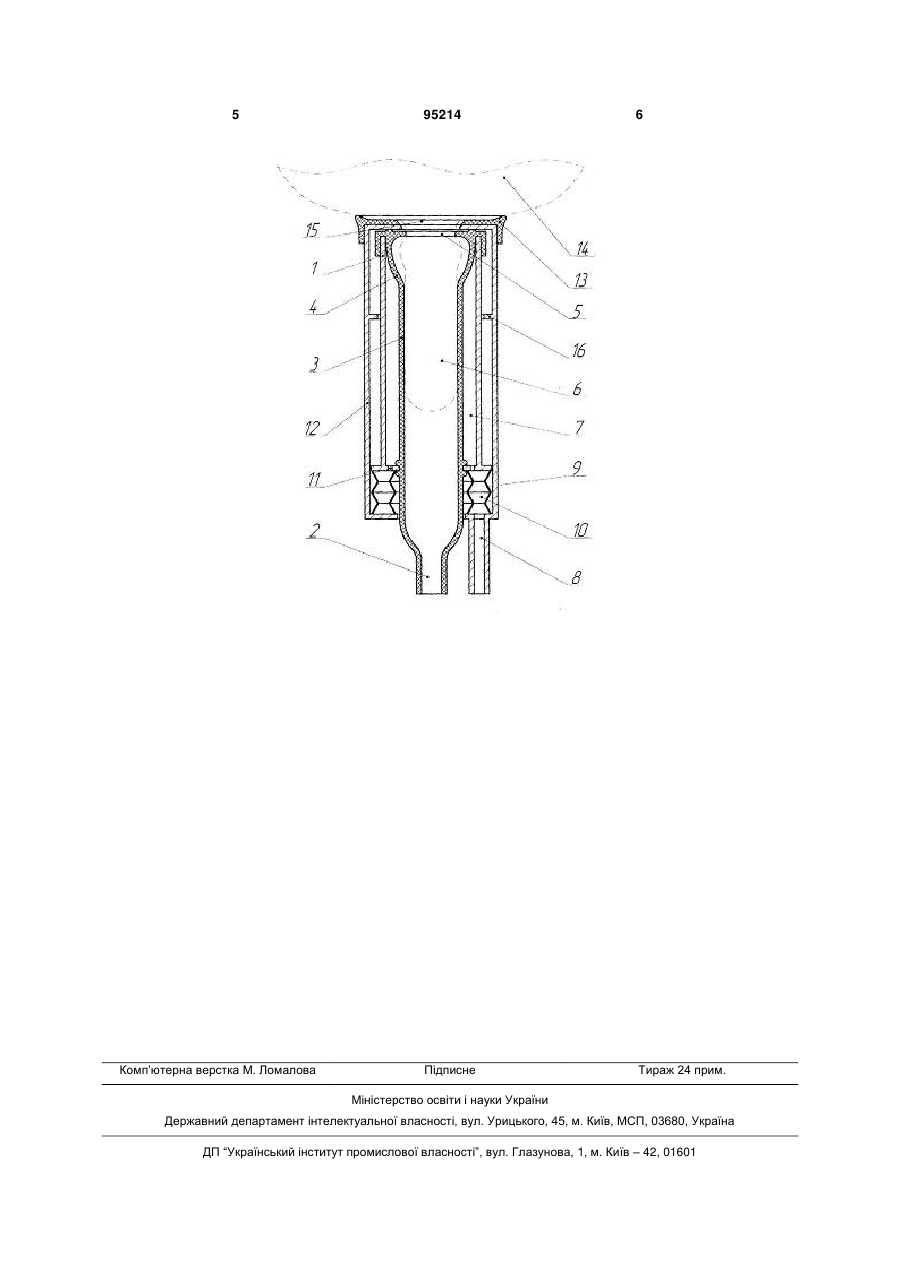

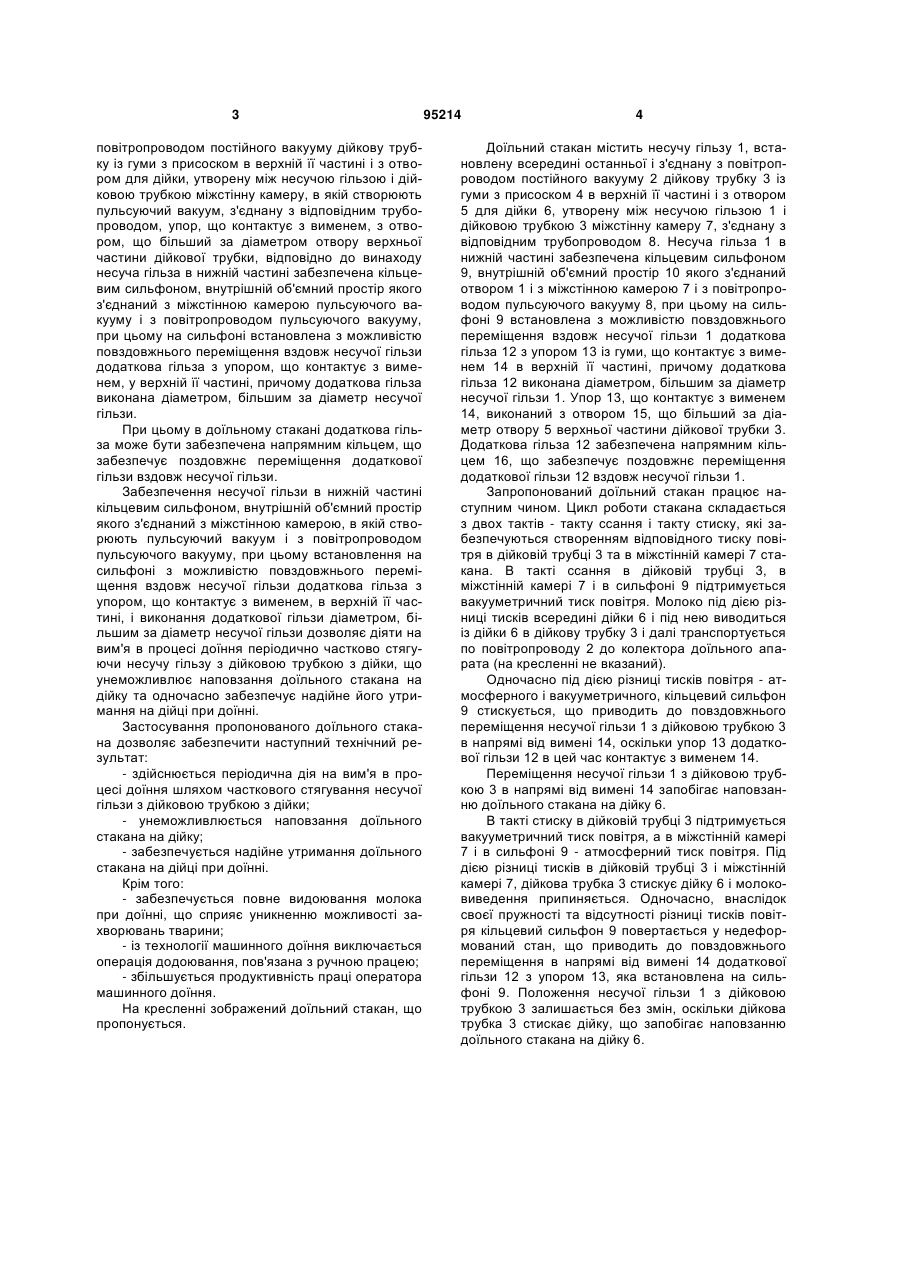

1. Доїльний стакан, що містить несучу гільзу, встановлену всередині останньої і з'єднану з повітропроводом постійного вакууму дійкову трубку із C2 1 3 повітропроводом постійного вакууму дійкову трубку із гуми з присоском в верхній її частині і з отвором для дійки, утворену між несучою гільзою і дійковою трубкою міжстінну камеру, в якій створюють пульсуючий вакуум, з'єднану з відповідним трубопроводом, упор, що контактує з вименем, з отвором, що більший за діаметром отвору верхньої частини дійкової трубки, відповідно до винаходу несуча гільза в нижній частині забезпечена кільцевим сильфоном, внутрішній об'ємний простір якого з'єднаний з міжстінною камерою пульсуючого вакууму і з повітропроводом пульсуючого вакууму, при цьому на сильфоні встановлена з можливістю повздовжнього переміщення вздовж несучої гільзи додаткова гільза з упором, що контактує з вименем, у верхній її частині, причому додаткова гільза виконана діаметром, більшим за діаметр несучої гільзи. При цьому в доїльному стакані додаткова гільза може бути забезпечена напрямним кільцем, що забезпечує поздовжнє переміщення додаткової гільзи вздовж несучої гільзи. Забезпечення несучої гільзи в нижній частині кільцевим сильфоном, внутрішній об'ємний простір якого з'єднаний з міжстінною камерою, в якій створюють пульсуючий вакуум і з повітропроводом пульсуючого вакууму, при цьому встановлення на сильфоні з можливістю повздовжнього переміщення вздовж несучої гільзи додаткова гільза з упором, що контактує з вименем, в верхній її частині, і виконання додаткової гільзи діаметром, більшим за діаметр несучої гільзи дозволяє діяти на вим'я в процесі доїння періодично частково стягуючи несучу гільзу з дійковою трубкою з дійки, що унеможливлює наповзання доїльного стакана на дійку та одночасно забезпечує надійне його утримання на дійці при доїнні. Застосування пропонованого доїльного стакана дозволяє забезпечити наступний технічний результат: - здійснюється періодична дія на вим'я в процесі доїння шляхом часткового стягування несучої гільзи з дійковою трубкою з дійки; - унеможливлюється наповзання доїльного стакана на дійку; - забезпечується надійне утримання доїльного стакана на дійці при доїнні. Крім того: - забезпечується повне видоювання молока при доїнні, що сприяє уникненню можливості захворювань тварини; - із технології машинного доїння виключається операція додоювання, пов'язана з ручною працею; - збільшується продуктивність праці оператора машинного доїння. На кресленні зображений доїльний стакан, що пропонується. 95214 4 Доїльний стакан містить несучу гільзу 1, встановлену всередині останньої і з'єднану з повітропроводом постійного вакууму 2 дійкову трубку 3 із гуми з присоском 4 в верхній її частині і з отвором 5 для дійки 6, утворену між несучою гільзою 1 і дійковою трубкою 3 міжстінну камеру 7, з'єднану з відповідним трубопроводом 8. Несуча гільза 1 в нижній частині забезпечена кільцевим сильфоном 9, внутрішній об'ємний простір 10 якого з'єднаний отвором 1 і з міжстінною камерою 7 і з повітропроводом пульсуючого вакууму 8, при цьому на сильфоні 9 встановлена з можливістю повздовжнього переміщення вздовж несучої гільзи 1 додаткова гільза 12 з упором 13 із гуми, що контактує з вименем 14 в верхній її частині, причому додаткова гільза 12 виконана діаметром, більшим за діаметр несучої гільзи 1. Упор 13, що контактує з вименем 14, виконаний з отвором 15, що більший за діаметр отвору 5 верхньої частини дійкової трубки 3. Додаткова гільза 12 забезпечена напрямним кільцем 16, що забезпечує поздовжнє переміщення додаткової гільзи 12 вздовж несучої гільзи 1. Запропонований доїльний стакан працює наступним чином. Цикл роботи стакана складається з двох тактів - такту ссання і такту стиску, які забезпечуються створенням відповідного тиску повітря в дійковій трубці 3 та в міжстінній камері 7 стакана. В такті ссання в дійковій трубці 3, в міжстінній камері 7 і в сильфоні 9 підтримується вакууметричний тиск повітря. Молоко під дією різниці тисків всередині дійки 6 і під нею виводиться із дійки 6 в дійкову трубку 3 і далі транспортується по повітропроводу 2 до колектора доїльного апарата (на кресленні не вказаний). Одночасно під дією різниці тисків повітря - атмосферного і вакууметричного, кільцевий сильфон 9 стискується, що приводить до повздовжнього переміщення несучої гільзи 1 з дійковою трубкою 3 в напрямі від вимені 14, оскільки упор 13 додаткової гільзи 12 в цей час контактує з вименем 14. Переміщення несучої гільзи 1 з дійковою трубкою 3 в напрямі відвимені 14 запобігає наповзанню доїльного стакана на дійку 6. В такті стиску в дійковій трубці 3 підтримується вакууметричний тиск повітря, а в міжстінній камері 7 і в сильфоні 9 - атмосферний тиск повітря. Під дією різниці тисків в дійковій трубці 3 і міжстінній камері 7, дійкова трубка 3 стискує дійку 6 і молоковиведення припиняється. Одночасно, внаслідок своєї пружності та відсутності різниці тисків повітря кільцевий сильфон 9 повертається у недеформований стан, що приводить до повздовжнього переміщення в напрямі від вимені 14 додаткової гільзи 12 з упором 13, яка встановлена на сильфоні 9. Положення несучої гільзи 1 з дійковою трубкою 3 залишається без змін, оскільки дійкова трубка 3 стискає дійку, що запобігає наповзанню доїльного стакана на дійку 6. 5 Комп’ютерна верстка М. Ломалова 95214 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
