Спосіб трубного пружинного з’єднання

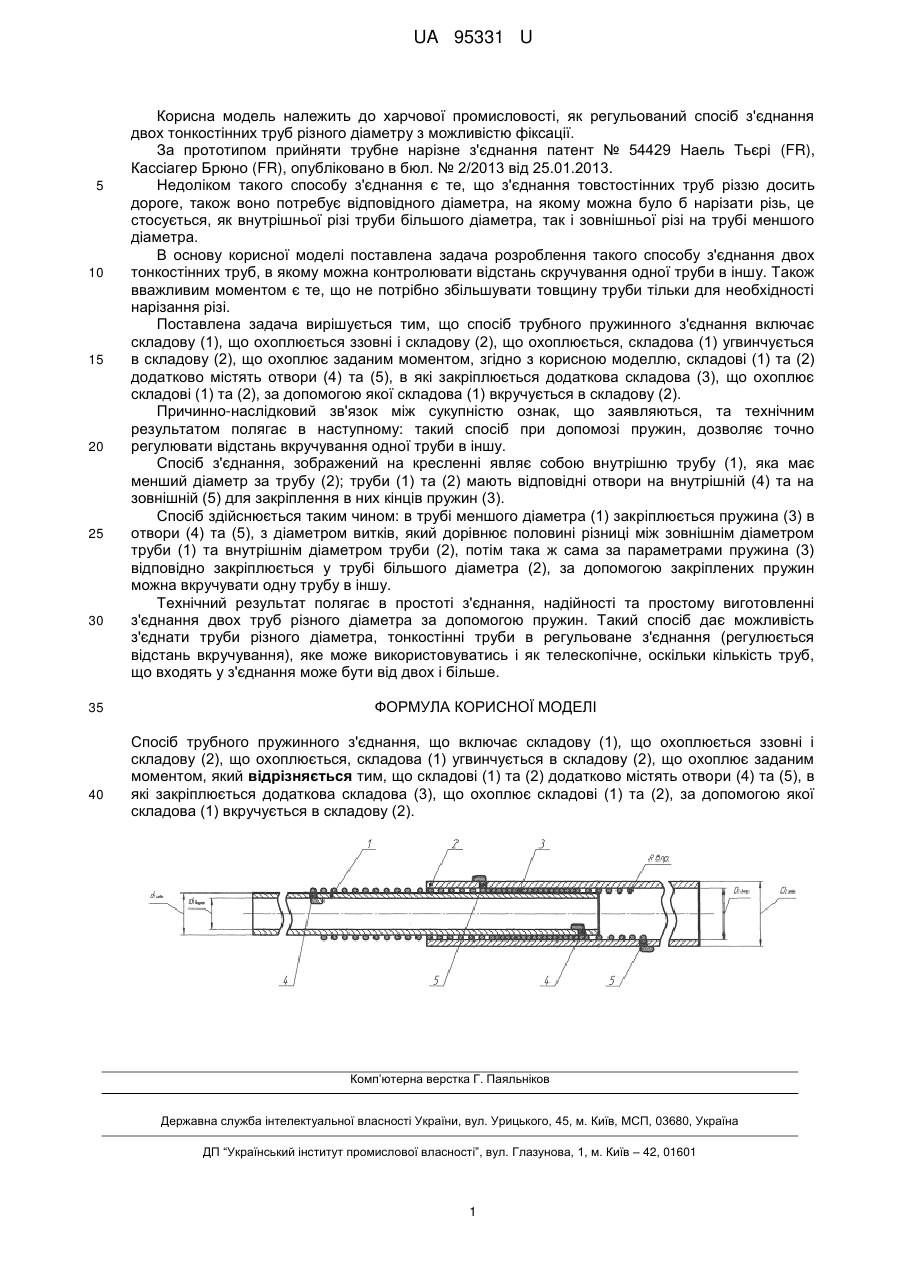

Реферат: Спосіб трубного пружинного з'єднання включає складову (1), що охоплюється ззовні і складову (2), що охоплюється, складова (1) угвинчується в складову (2), що охоплює заданим моментом. Складові (1) та (2) додатково містять отвори (4) та (5), в які закріплюється додаткова складова (3), що охоплює складові (1) та (2), за допомогою якої складова (1) вкручується в складову (2). UA 95331 U (54) СПОСІБ ТРУБНОГО ПРУЖИННОГО З'ЄДНАННЯ UA 95331 U UA 95331 U 5 10 15 20 25 30 35 40 Корисна модель належить до харчової промисловості, як регульований спосіб з'єднання двох тонкостінних труб різного діаметру з можливістю фіксації. За прототипом прийняти трубне нарізне з'єднання патент № 54429 Наель Тьєрі (FR), Кассіагер Брюно (FR), опубліковано в бюл. № 2/2013 від 25.01.2013. Недоліком такого способу з'єднання є те, що з'єднання товстостінних труб різзю досить дороге, також воно потребує відповідного діаметра, на якому можна було б нарізати різь, це стосується, як внутрішньої різі труби більшого діаметра, так і зовнішньої різі на трубі меншого діаметра. В основу корисної моделі поставлена задача розроблення такого способу з'єднання двох тонкостінних труб, в якому можна контролювати відстань скручування одної труби в іншу. Також вважливим моментом є те, що не потрібно збільшувати товщину труби тільки для необхідності нарізання різі. Поставлена задача вирішується тим, що спосіб трубного пружинного з'єднання включає складову (1), що охоплюється ззовні і складову (2), що охоплюється, складова (1) угвинчується в складову (2), що охоплює заданим моментом, згідно з корисною моделлю, складові (1) та (2) додатково містять отвори (4) та (5), в які закріплюється додаткова складова (3), що охоплює складові (1) та (2), за допомогою якої складова (1) вкручується в складову (2). Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному: такий спосіб при допомозі пружин, дозволяє точно регулювати відстань вкручування одної труби в іншу. Спосіб з'єднання, зображений на кресленні являє собою внутрішню трубу (1), яка має менший діаметр за трубу (2); труби (1) та (2) мають відповідні отвори на внутрішній (4) та на зовнішній (5) для закріплення в них кінців пружин (3). Спосіб здійснюється таким чином: в трубі меншого діаметра (1) закріплюється пружина (3) в отвори (4) та (5), з діаметром витків, який дорівнює половині різниці між зовнішнім діаметром труби (1) та внутрішнім діаметром труби (2), потім така ж сама за параметрами пружина (3) відповідно закріплюється у трубі більшого діаметра (2), за допомогою закріплених пружин можна вкручувати одну трубу в іншу. Технічний результат полягає в простоті з'єднання, надійності та простому виготовленні з'єднання двох труб різного діаметра за допомогою пружин. Такий спосіб дає можливість з'єднати труби різного діаметра, тонкостінні труби в регульоване з'єднання (регулюється відстань вкручування), яке може використовуватись і як телескопічне, оскільки кількість труб, що входять у з'єднання може бути від двох і більше. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб трубного пружинного з'єднання, що включає складову (1), що охоплюється ззовні і складову (2), що охоплюється, складова (1) угвинчується в складову (2), що охоплює заданим моментом, який відрізняється тим, що складові (1) та (2) додатково містять отвори (4) та (5), в які закріплюється додаткова складова (3), що охоплює складові (1) та (2), за допомогою якої складова (1) вкручується в складову (2). Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
