Комбінований лафетний ствол

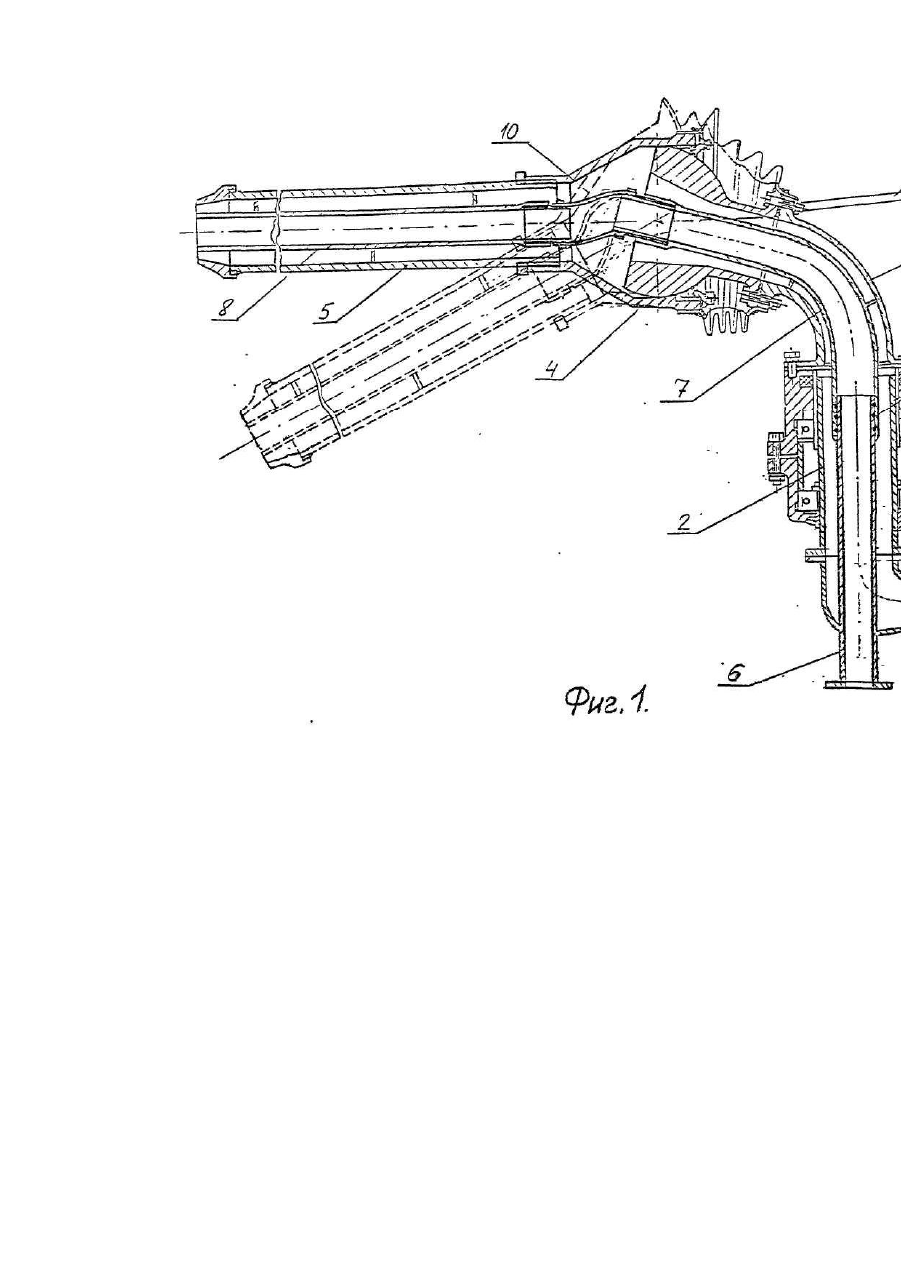

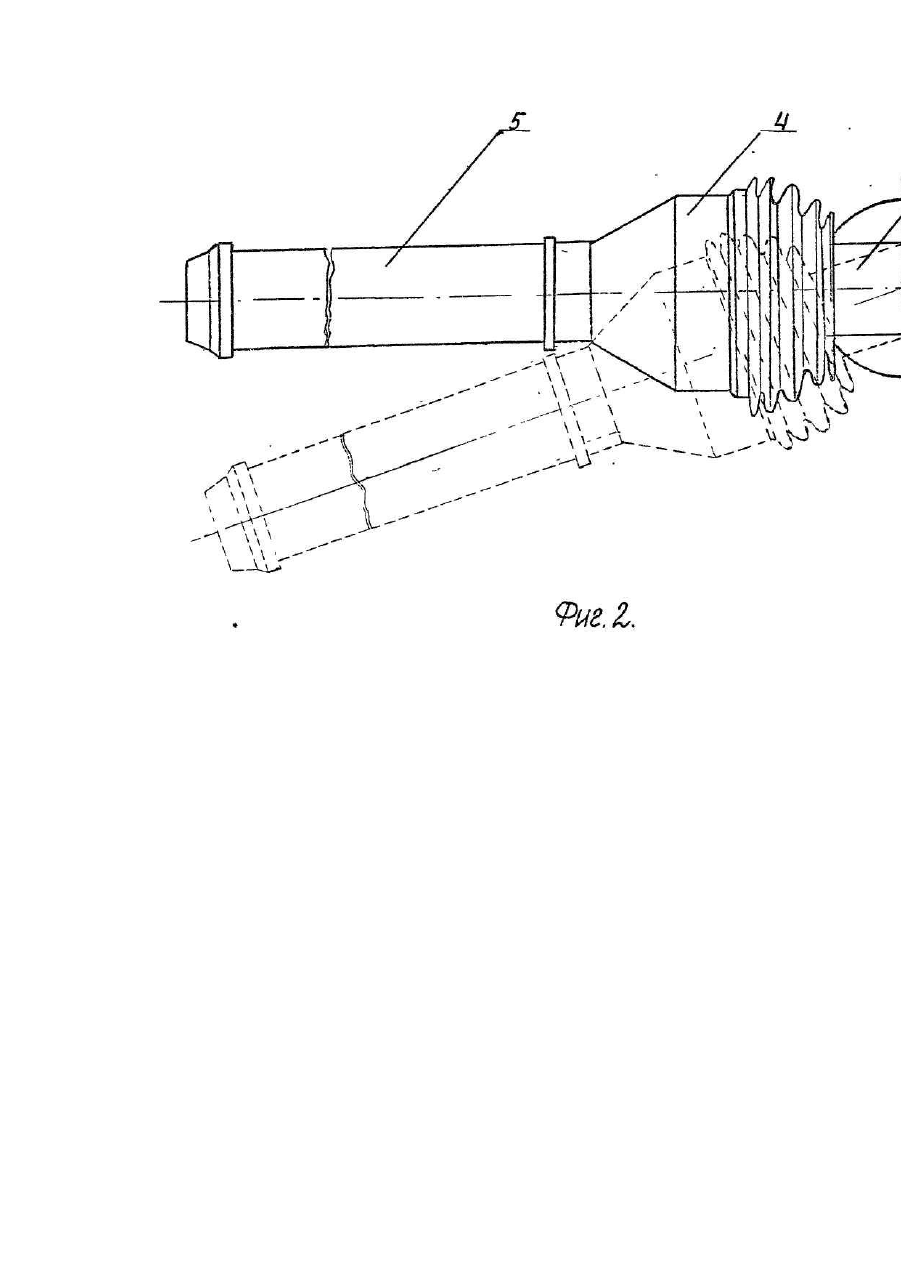

Полезная модель относится к противопожарной технике и может быть использована в качестве устройства для комбинированной подачи огнетуша щего порошка и жидкости. Наиболее близким по технической сущности и достигаемому эффекту является комбинированный ствол, включающий патрубки подачи порошка и жидкости и порошковый успокоитель, установленный коаксиально в жидкостном успокоителе [1]. Однако подобное устройство не может найти применения в качестве лафетного ствола, так как конструкция не предусматривает ее стационарной установки и возможность перемещения ствола в горизонтальной и вертикальной плоскостях. Кроме того, ввод порошка в патрубок и далее в успокоитель в прототипе производится дважды под углом, близким к 90°, что приводит к дополнительным потерям давления в порошковой струе, ухудшению аэродинамических характеристик порошкового потока, и процесса управления стволом, а также нарушению соосности потоков и повышению изнашиваемости отдельных узлов. В основу полезной модели поставлена задача создания комбинированного лафетного ствола, который позволяет осуществлять одновременную подачу с минимальными потерями давления порошкового и жидкостного пожаротуша щих веществ в очаг пожара и имеет возможность перемещения как в вертикальной, так и в горизонтальной плоскостях. Задача решается благодаря тому, что в комбинированном лафетном стволе, включающем патрубки подачи порошка и жидкости, порошковый успокоитель, установленный коаксиально в жидкостном успокоителе, предлагается ствол снабдить коаксиальными жидкостным и порошковым коленом, соединенными цилиндрическим шарниром с соответствующими патрубками подачи жидкости и порошка, и сочленить жидкостное колено с соответствующим успокоителем шаровым шарниром, а порошковое - гибким рукавом. Таким образом, оборудование устройства коаксиальными жидкостным и порошковым коленом, соединенными цилиндрическим шарниром с соответствующими патрубками подачи жидкости и порошка, реализует возможность перемещения в целом конструкции ствола в горизонтальной плоскости. Сочленение же жидкостного колена с соответствующим успокоителем шаровым шарниром, а порошкового - гибким рукавом - перемещение и в вертикальной плоскости. При этом улучшаются аэродинамические характеристики жидкостно-порошкового потока и обеспечивается выход струи порошка в кольцевом потоке жидкости при необходимости одновременной подачи. Кроме того существует возможность и раздельной подачи веществ. Все это значительно улучшает эксплуатационные свойства комбинированного лафетного ствола и повышает эффективность пожаротушения. На фиг. 1 представлен общий вид заявляемого лафетного ствола в разрезе; на фиг. 2 - то же, вид сверху. Комбинированный лафетный ствол включает патрубок 1 подачи жидкости, закрепленное на нем цилиндрическим шарниром 2 жидкостное колено 3, на котором в виде шарового шарнира смонтирован корпус 4 с жидкостным успокоителем 5. В патрубке 1 подачи жидкости установлен патрубок 6 подачи порошка, а в жидкостном колене 3 и жидкостном успокоителе 5 смонтированы коаксиально с ними соответственно порошковое колено 7 и порошковый успокоитель 8. Порошковое колено 7 закреплено цилиндрическим шарниром 9 на патрубке 6 подачи порошка и соединено с порошковым успокоителем 8 гибким рукавом 10. На жидкостном колене 3 и корпусе 4 смонтирован рычаг поворота 11. Устройство работает следующим образом. При включении установки пожаротушения порошок под давлением поступает в патрубок 6 и через порошковое колено 7 и порошковый успокоитель 8 подается в очаг пожара. Огнетуша щая жидкость проходит через патрубок 1, жидкостное колено 3 и жидкостный успокоитель 5. При одновременной подаче двух огнетуша щи х агентов струя порошка выходит из порошкового успокоителя 8, окольцованная жидкостной струей. Перемещением рычага 11 в горизонтальной плоскости поворачивают жидкостное колено 3 в цилиндрическом шарнире 2, а порошковое колено 7 - в цилиндрическом шарнире 9, устанавливая таким образом необходимое направление подачи огнетуша щих веществ. При перемещении в вертикальной плоскости рычага 11 последний воздействуе т на корпус 4, который перемещается вместе с успокоителями 5 и 8. При этом гибкий рукав 10 беспрепятственно повторяет перемещения корпуса 4. Лафетный ствол может быть применен как для раздельной, так и одновременной подачи огнетуша щих веществ. Таким образом, устройство с совокупностью известных и отличительных признаков позволяет осуществлять эффективную подачудвух огнетуша щи х веществ в заданном направлении с возможностью перемещения ствола в горизонтальной и вертикальной плоскостях.
