Спосіб футерування канатного блока

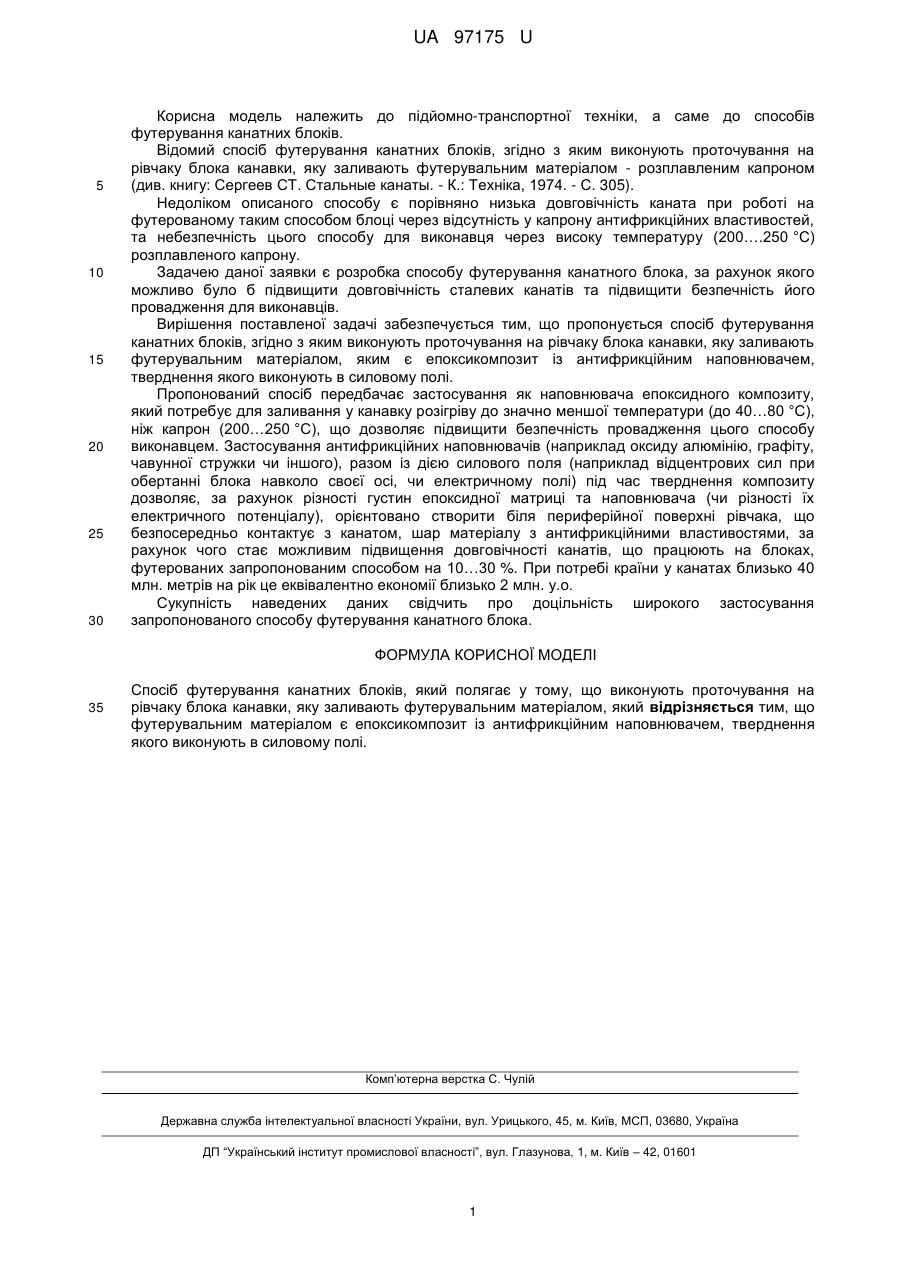

Реферат: UA 97175 U UA 97175 U 5 10 15 20 25 30 Корисна модель належить до підйомно-транспортної техніки, а саме до способів футерування канатних блоків. Відомий спосіб футерування канатних блоків, згідно з яким виконують проточування на рівчаку блока канавки, яку заливають футерувальним матеріалом - розплавленим капроном (див. книгу: Сергеев СТ. Стальные канаты. - К.: Техніка, 1974. - С. 305). Недоліком описаного способу є порівняно низька довговічність каната при роботі на футерованому таким способом блоці через відсутність у капрону антифрикційних властивостей, та небезпечність цього способу для виконавця через високу температуру (200….250 °C) розплавленого капрону. Задачею даної заявки є розробка способу футерування канатного блока, за рахунок якого можливо було б підвищити довговічність сталевих канатів та підвищити безпечність його провадження для виконавців. Вирішення поставленої задачі забезпечується тим, що пропонується спосіб футерування канатних блоків, згідно з яким виконують проточування на рівчаку блока канавки, яку заливають футерувальним матеріалом, яким є епоксикомпозит із антифрикційним наповнювачем, тверднення якого виконують в силовому полі. Пропонований спосіб передбачає застосування як наповнювача епоксидного композиту, який потребує для заливання у канавку розігріву до значно меншої температури (до 40…80 °C), ніж капрон (200…250 °C), що дозволяє підвищити безпечність провадження цього способу виконавцем. Застосування антифрикційних наповнювачів (наприклад оксиду алюмінію, графіту, чавунної стружки чи іншого), разом із дією силового поля (наприклад відцентрових сил при обертанні блока навколо своєї осі, чи електричному полі) під час тверднення композиту дозволяє, за рахунок різності густин епоксидної матриці та наповнювача (чи різності їх електричного потенціалу), орієнтовано створити біля периферійної поверхні рівчака, що безпосередньо контактує з канатом, шар матеріалу з антифрикційними властивостями, за рахунок чого стає можливим підвищення довговічності канатів, що працюють на блоках, футерованих запропонованим способом на 10…30 %. При потребі країни у канатах близько 40 млн. метрів на рік це еквівалентно економії близько 2 млн. у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованого способу футерування канатного блока. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб футерування канатних блоків, який полягає у тому, що виконують проточування на рівчаку блока канавки, яку заливають футерувальним матеріалом, який відрізняється тим, що футерувальним матеріалом є епоксикомпозит із антифрикційним наповнювачем, тверднення якого виконують в силовому полі. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
