Пристрій для транспортування і очистки коренебульбоплодів

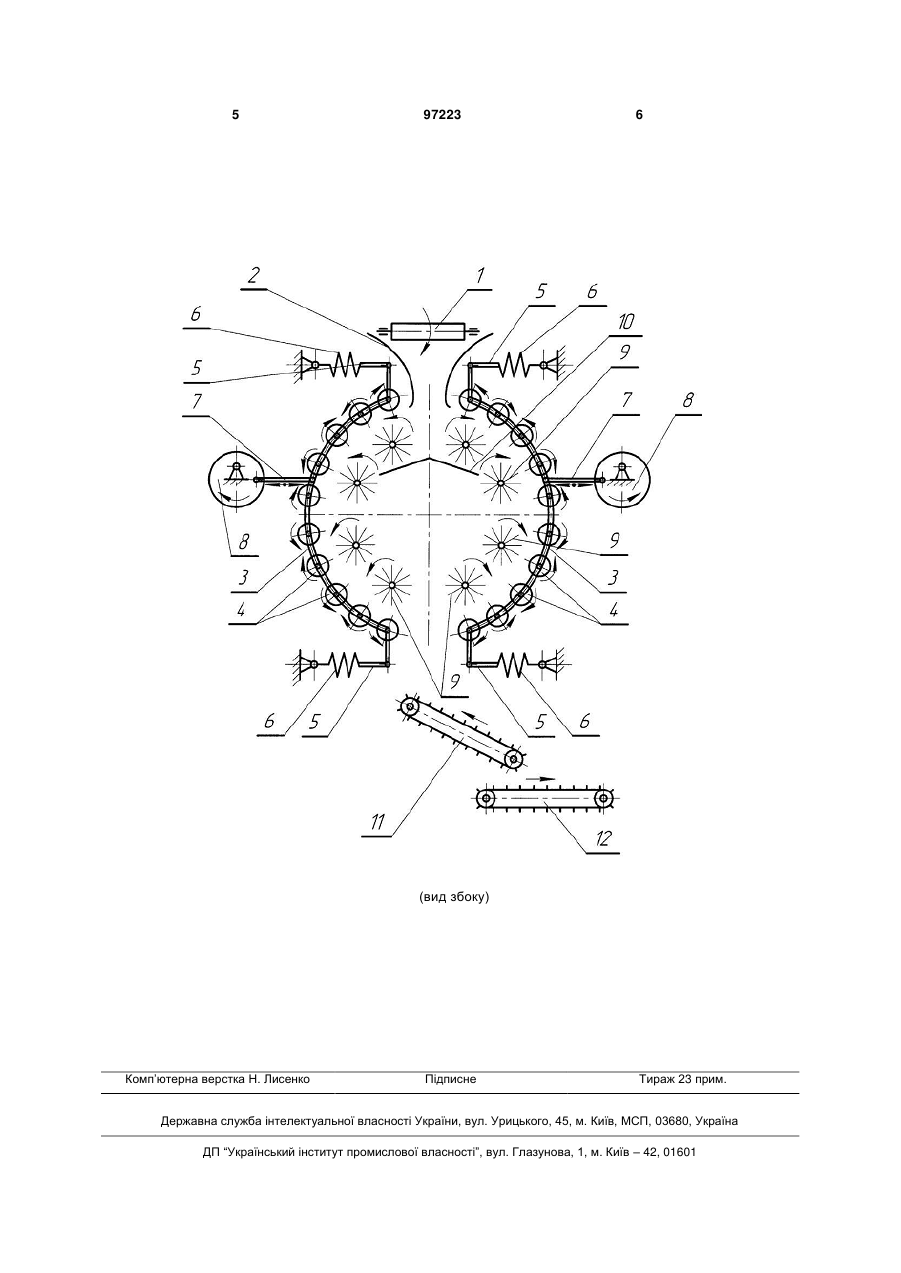

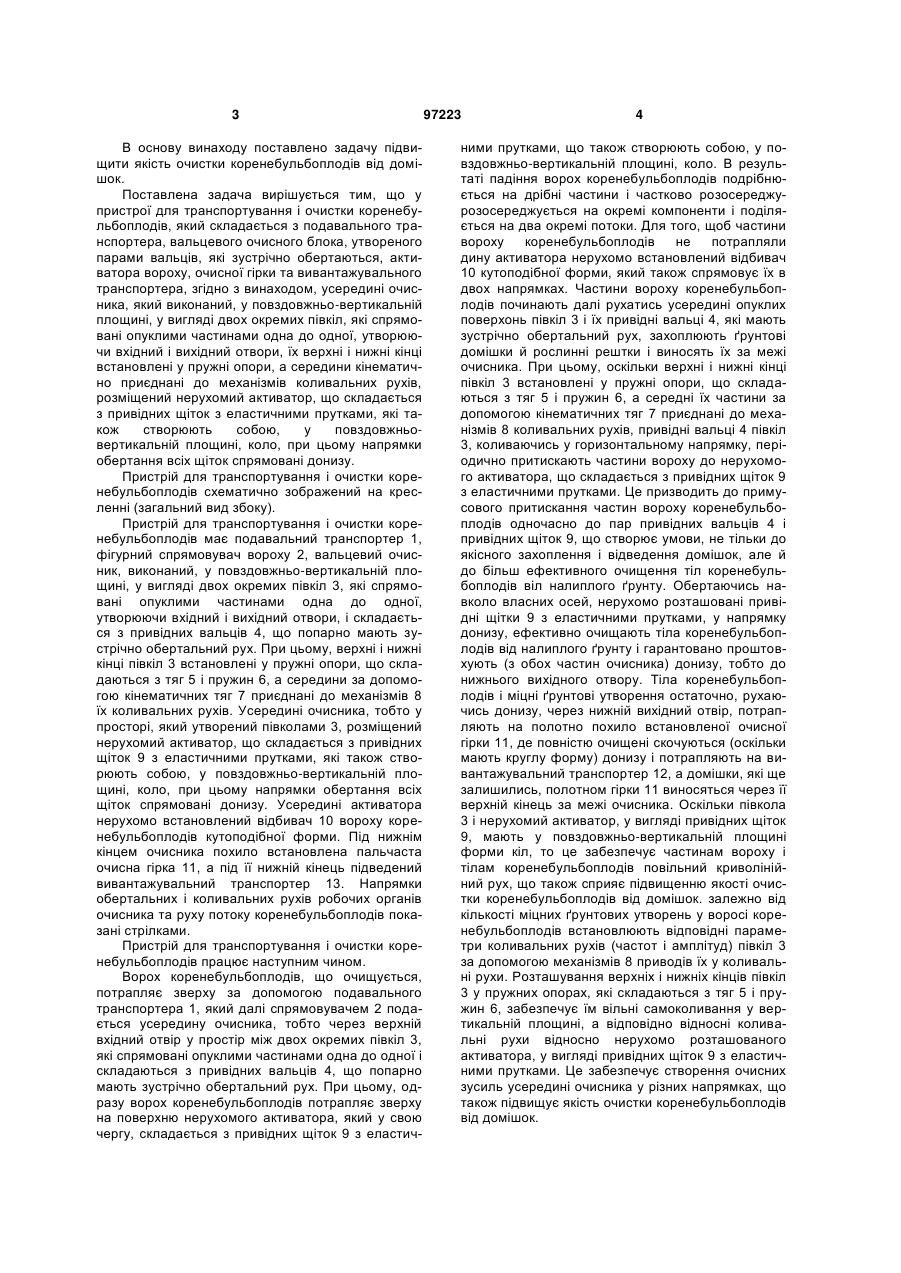

Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцевий очисний блок, що складається з пар вальців, які зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер, який відрізняється тим, що усередині очисника, який виконаний, у повздовжньовертикальній площині, у вигляді двох окремих півкіл, які спрямовані опуклими частинами одна до одної, утворюючи вхідний і вихідний отвори, їх верхні і нижні кінці встановлені у пружні опори, а середини кінематично приєднані до механізмів коливальних рухів, розміщений нерухомий активатор, що складається з привідних щіток з еластичними прутками, які також створюють собою, у повздовжньо-вертикальній площині, коло, при цьому напрямки обертання всіх щіток спрямовані донизу. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. (Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972.-400с.). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого знаходиться у (А.С. №1752240, А01D17/04, А01D27/04, опубл. 07.08.1992р., бюл. №29 - прототип), який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою фактично, не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складнощі при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. (19) UA (11) 97223 (13) C2 (21) a201106904 (22) 01.06.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, ЧЕРНИШ ОЛЕГ МИКОЛАЙОВИЧ, АДАМЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, ІБАТУЛЛІН ІЛЬДУС ІБАТУЛЛОВИЧ, КІРОВ ІГОР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1752240 A1, 07.08.1992 UA 77572 C2, 15.12.2006 UA 86110 C2, 25.03.2009 UA 87920 C2, 25.08.2009 GB 2106467 A, 13.04.1983 US 7069846 B2, 04.07.2006 RU 2038734 C1, 09.07.1995 WO 9935895 A1, 22.07.1999 3 В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцевого очисного блока, утвореного парами вальців, які зустрічно обертаються, активатора вороху, очисної гірки та вивантажувального транспортера, згідно з винаходом, усередині очисника, який виконаний, у повздовжньо-вертикальній площині, у вигляді двох окремих півкіл, які спрямовані опуклими частинами одна до одної, утворюючи вхідний і вихідний отвори, їх верхні і нижні кінці встановлені у пружні опори, а середини кінематично приєднані до механізмів коливальних рухів, розміщений нерухомий активатор, що складається з привідних щіток з еластичними прутками, які також створюють собою, у повздовжньовертикальній площині, коло, при цьому напрямки обертання всіх щіток спрямовані донизу. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, фігурний спрямовувач вороху 2, вальцевий очисник, виконаний, у повздовжньо-вертикальній площині, у вигляді двох окремих півкіл 3, які спрямовані опуклими частинами одна до одної, утворюючи вхідний і вихідний отвори, і складається з привідних вальців 4, що попарно мають зустрічно обертальний рух. При цьому, верхні і нижні кінці півкіл 3 встановлені у пружні опори, що складаються з тяг 5 і пружин 6, а середини за допомогою кінематичних тяг 7 приєднані до механізмів 8 їх коливальних рухів. Усередині очисника, тобто у просторі, який утворений півколами 3, розміщений нерухомий активатор, що складається з привідних щіток 9 з еластичними прутками, які також створюють собою, у повздовжньо-вертикальній площині, коло, при цьому напрямки обертання всіх щіток спрямовані донизу. Усередині активатора нерухомо встановлений відбивач 10 вороху коренебульбоплодів кутоподібної форми. Під нижнім кінцем очисника похило встановлена пальчаста очисна гірка 11, а під її нижній кінець підведений вивантажувальний транспортер 13. Напрямки обертальних і коливальних рухів робочих органів очисника та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, потрапляє зверху за допомогою подавального транспортера 1, який далі спрямовувачем 2 подається усередину очисника, тобто через верхній вхідний отвір у простір між двох окремих півкіл 3, які спрямовані опуклими частинами одна до одної і складаються з привідних вальців 4, що попарно мають зустрічно обертальний рух. При цьому, одразу ворох коренебульбоплодів потрапляє зверху на поверхню нерухомого активатора, який у свою чергу, складається з привідних щіток 9 з еластич 97223 4 ними прутками, що також створюють собою, у повздовжньо-вертикальній площині, коло. В результаті падіння ворох коренебульбоплодів подрібнюється на дрібні частини і частково розосереджурозосереджується на окремі компоненти і поділяється на два окремі потоки. Для того, щоб частини вороху коренебульбоплодів не потрапляли дину активатора нерухомо встановлений відбивач 10 кутоподібної форми, який також спрямовує їх в двох напрямках. Частини вороху коренебульбоплодів починають далі рухатись усередині опуклих поверхонь півкіл 3 і їх привідні вальці 4, які мають зустрічно обертальний рух, захоплюють ґрунтові домішки й рослинні рештки і виносять їх за межі очисника. При цьому, оскільки верхні і нижні кінці півкіл 3 встановлені у пружні опори, що складаються з тяг 5 і пружин 6, а середні їх частини за допомогою кінематичних тяг 7 приєднані до механізмів 8 коливальних рухів, привідні вальці 4 півкіл 3, коливаючись у горизонтальному напрямку, періодично притискають частини вороху до нерухомого активатора, що складається з привідних щіток 9 з еластичними прутками. Це призводить до примусового притискання частин вороху коренебульбоплодів одночасно до пар привідних вальців 4 і привідних щіток 9, що створює умови, не тільки до якісного захоплення і відведення домішок, але й до більш ефективного очищення тіл коренебульбоплодів віл налиплого ґрунту. Обертаючись навколо власних осей, нерухомо розташовані привідні щітки 9 з еластичними прутками, у напрямку донизу, ефективно очищають тіла коренебульбоплодів від налиплого ґрунту і гарантовано проштовхують (з обох частин очисника) донизу, тобто до нижнього вихідного отвору. Тіла коренебульбоплодів і міцні ґрунтові утворення остаточно, рухаючись донизу, через нижній вихідний отвір, потрапляють на полотно похило встановленої очисної гірки 11, де повністю очищені скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальний транспортер 12, а домішки, які ще залишились, полотном гірки 11 виносяться через її верхній кінець за межі очисника. Оскільки півкола 3 і нерухомий активатор, у вигляді привідних щіток 9, мають у повздовжньо-вертикальній площині форми кіл, то це забезпечує частинам вороху і тілам коренебульбоплодів повільний криволінійний рух, що також сприяє підвищенню якості очистки коренебульбоплодів від домішок. залежно від кількості міцних ґрунтових утворень у воросі коренебульбоплодів встановлюють відповідні параметри коливальних рухів (частот і амплітуд) півкіл 3 за допомогою механізмів 8 приводів їх у коливальні рухи. Розташування верхніх і нижніх кінців півкіл 3 у пружних опорах, які складаються з тяг 5 і пружин 6, забезпечує їм вільні самоколивання у вертикальній площині, а відповідно відносні коливальні рухи відносно нерухомо розташованого активатора, у вигляді привідних щіток 9 з еластичними прутками. Це забезпечує створення очисних зусиль усередині очисника у різних напрямках, що також підвищує якість очистки коренебульбоплодів від домішок. 5 97223 6 (вид збоку) Комп’ютерна верстка Н. Лисенко Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
