Вузол кріплення сітчастої тарілки
Номер патенту: 97661
Опубліковано: 25.03.2015
Автори: Кирилець В'ячеслав Станіславович, Гулієнко Сергій Валерійович
Формула / Реферат
Вузол кріплення сітчастої тарілки, який містить стінку корпуса, на якій виконана накатка, який відрізняється тим, що між розрізними кільцями додатково встановлені сухарі, а сітчасту тарілку кріплять за допомогою різьбового з'єднання.
Текст

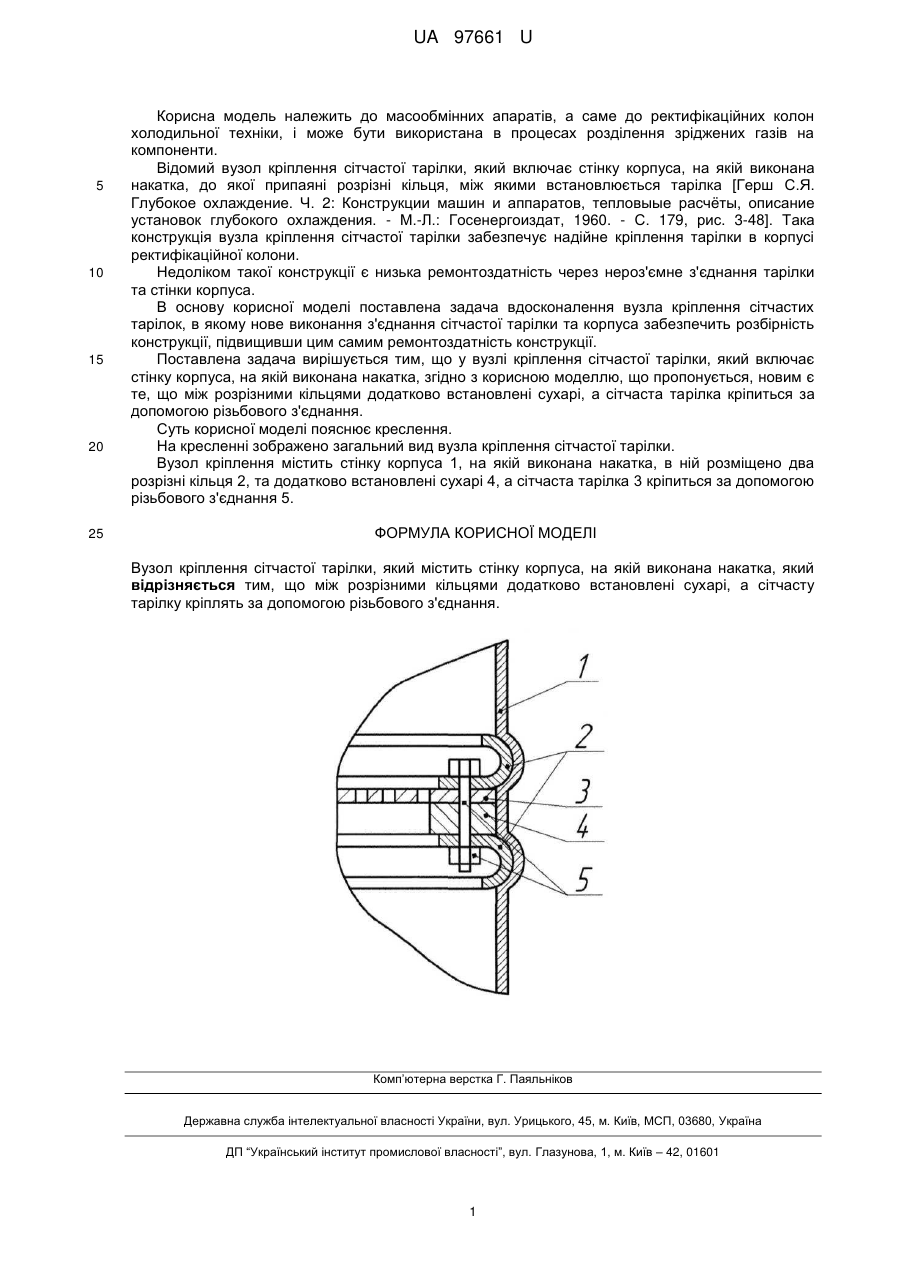

Реферат: Вузол кріплення сітчастої тарілки містить стінку корпуса, на якій виконана накатка. Між розрізними кільцями додатково встановлені сухарі, а сітчасту тарілку кріплять за допомогою різьбового з'єднання. UA 97661 U (54) ВУЗОЛ КРІПЛЕННЯ СІТЧАСТОЇ ТАРІЛКИ UA 97661 U UA 97661 U 5 10 15 20 25 Корисна модель належить до масообмінних апаратів, а саме до ректифікаційних колон холодильної техніки, і може бути використана в процесах розділення зріджених газів на компоненти. Відомий вузол кріплення сітчастої тарілки, який включає стінку корпуса, на якій виконана накатка, до якої припаяні розрізні кільця, між якими встановлюється тарілка [Герш С.Я. Глубокое охлаждение. Ч. 2: Конструкции машин и аппаратов, тепловыые расчёты, описание установок глубокого охлаждения. - М.-Л.: Госенергоиздат, 1960. - С. 179, рис. 3-48]. Така конструкція вузла кріплення сітчастої тарілки забезпечує надійне кріплення тарілки в корпусі ректифікаційної колони. Недоліком такої конструкції є низька ремонтоздатність через нероз'ємне з'єднання тарілки та стінки корпуса. В основу корисної моделі поставлена задача вдосконалення вузла кріплення сітчастих тарілок, в якому нове виконання з'єднання сітчастої тарілки та корпуса забезпечить розбірність конструкції, підвищивши цим самим ремонтоздатність конструкції. Поставлена задача вирішується тим, що у вузлі кріплення сітчастої тарілки, який включає стінку корпуса, на якій виконана накатка, згідно з корисною моделлю, що пропонується, новим є те, що між розрізними кільцями додатково встановлені сухарі, а сітчаста тарілка кріпиться за допомогою різьбового з'єднання. Суть корисної моделі пояснює креслення. На кресленні зображено загальний вид вузла кріплення сітчастої тарілки. Вузол кріплення містить стінку корпуса 1, на якій виконана накатка, в ній розміщено два розрізні кільця 2, та додатково встановлені сухарі 4, а сітчаста тарілка 3 кріпиться за допомогою різьбового з'єднання 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вузол кріплення сітчастої тарілки, який містить стінку корпуса, на якій виконана накатка, який відрізняється тим, що між розрізними кільцями додатково встановлені сухарі, а сітчасту тарілку кріплять за допомогою різьбового з'єднання. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
Автори англійськоюHulienko Serhii Valeriiovych
Автори російськоюГулиенко Сергей Валериевич
МПК / Мітки
МПК: B01D 3/32
Мітки: кріплення, сітчастої, вузол, тарілки
