Самозатискна петля-захват плодознімального засобу

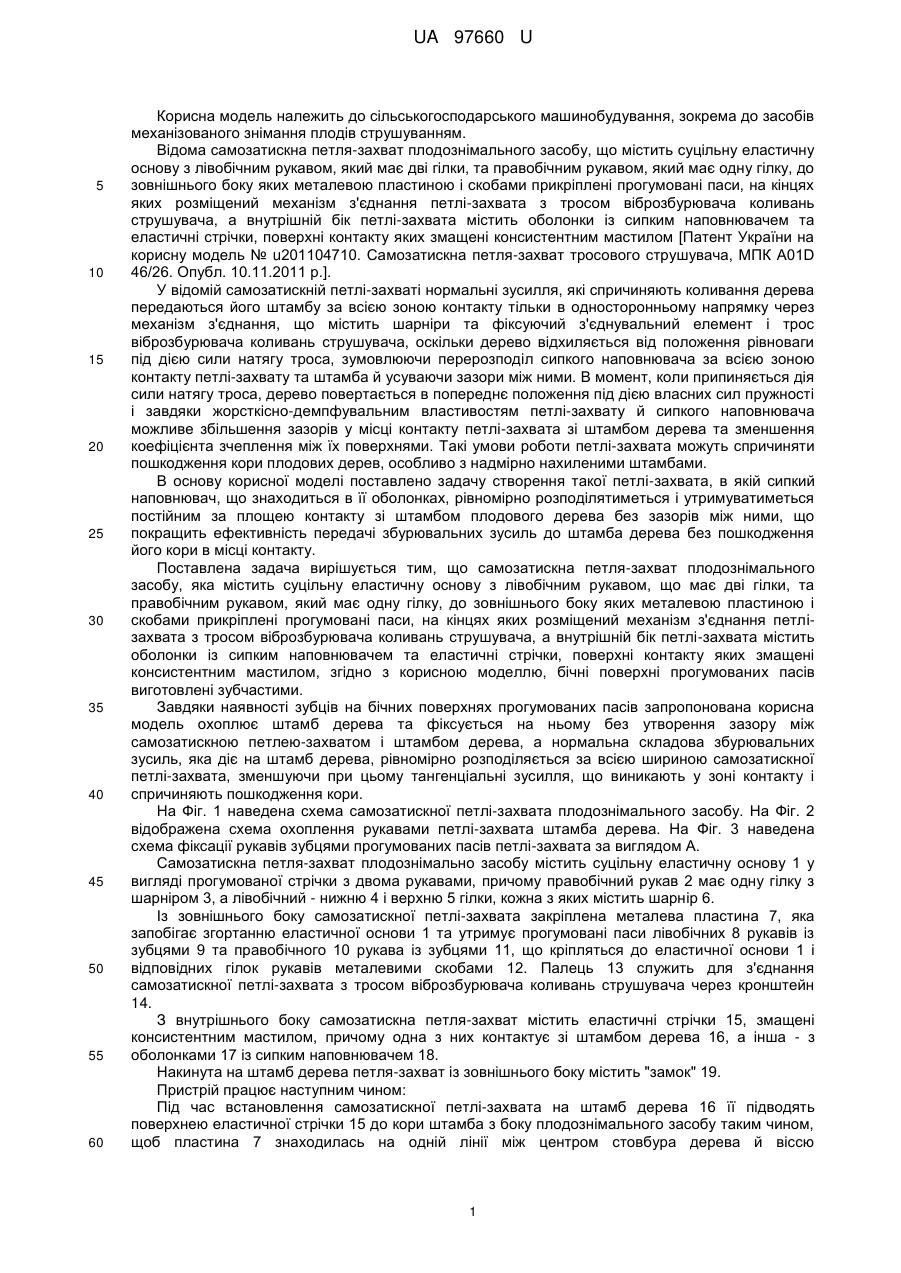

Реферат: UA 97660 U UA 97660 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до засобів механізованого знімання плодів струшуванням. Відома самозатискна петля-захват плодознімального засобу, що містить суцільну еластичну основу з лівобічним рукавом, який має дві гілки, та правобічним рукавом, який має одну гілку, до зовнішнього боку яких металевою пластиною і скобами прикріплені прогумовані паси, на кінцях яких розміщений механізм з'єднання петлі-захвата з тросом віброзбурювача коливань струшувача, а внутрішній бік петлі-захвата містить оболонки із сипким наповнювачем та еластичні стрічки, поверхні контакту яких змащені консистентним мастилом [Патент України на корисну модель № u201104710. Самозатискна петля-захват тросового струшувача, МПК А01D 46/26. Опубл. 10.11.2011 p.]. У відомій самозатискній петлі-захваті нормальні зусилля, які спричиняють коливання дерева передаються його штамбу за всією зоною контакту тільки в односторонньому напрямку через механізм з'єднання, що містить шарніри та фіксуючий з'єднувальний елемент і трос віброзбурювача коливань струшувача, оскільки дерево відхиляється від положення рівноваги під дією сили натягу троса, зумовлюючи перерозподіл сипкого наповнювача за всією зоною контакту петлі-захвату та штамба й усуваючи зазори між ними. В момент, коли припиняється дія сили натягу троса, дерево повертається в попереднє положення під дією власних сил пружності і завдяки жорсткісно-демпфувальним властивостям петлі-захвату й сипкого наповнювача можливе збільшення зазорів у місці контакту петлі-захвата зі штамбом дерева та зменшення коефіцієнта зчеплення між їх поверхнями. Такі умови роботи петлі-захвата можуть спричиняти пошкодження кори плодових дерев, особливо з надмірно нахиленими штамбами. В основу корисної моделі поставлено задачу створення такої петлі-захвата, в якій сипкий наповнювач, що знаходиться в її оболонках, рівномірно розподілятиметься і утримуватиметься постійним за площею контакту зі штамбом плодового дерева без зазорів між ними, що покращить ефективність передачі збурювальних зусиль до штамба дерева без пошкодження його кори в місці контакту. Поставлена задача вирішується тим, що самозатискна петля-захват плодознімального засобу, яка містить суцільну еластичну основу з лівобічним рукавом, що має дві гілки, та правобічним рукавом, який має одну гілку, до зовнішнього боку яких металевою пластиною і скобами прикріплені прогумовані паси, на кінцях яких розміщений механізм з'єднання петлізахвата з тросом віброзбурювача коливань струшувача, а внутрішній бік петлі-захвата містить оболонки із сипким наповнювачем та еластичні стрічки, поверхні контакту яких змащені консистентним мастилом, згідно з корисною моделлю, бічні поверхні прогумованих пасів виготовлені зубчастими. Завдяки наявності зубців на бічних поверхнях прогумованих пасів запропонована корисна модель охоплює штамб дерева та фіксується на ньому без утворення зазору між самозатискною петлею-захватом і штамбом дерева, а нормальна складова збурювальних зусиль, яка діє на штамб дерева, рівномірно розподіляється за всією шириною самозатискної петлі-захвата, зменшуючи при цьому тангенціальні зусилля, що виникають у зоні контакту і спричиняють пошкодження кори. На Фіг. 1 наведена схема самозатискної петлі-захвата плодознімального засобу. На Фіг. 2 відображена схема охоплення рукавами петлі-захвата штамба дерева. На Фіг. 3 наведена схема фіксації рукавів зубцями прогумованих пасів петлі-захвата за виглядом А. Самозатискна петля-захват плодознімально засобу містить суцільну еластичну основу 1 у вигляді прогумованої стрічки з двома рукавами, причому правобічний рукав 2 має одну гілку з шарніром 3, а лівобічний - нижню 4 і верхню 5 гілки, кожна з яких містить шарнір 6. Із зовнішнього боку самозатискної петлі-захвата закріплена металева пластина 7, яка запобігає згортанню еластичної основи 1 та утримує прогумовані паси лівобічних 8 рукавів із зубцями 9 та правобічного 10 рукава із зубцями 11, що кріпляться до еластичної основи 1 і відповідних гілок рукавів металевими скобами 12. Палець 13 служить для з'єднання самозатискної петлі-захвата з тросом віброзбурювача коливань струшувача через кронштейн 14. З внутрішнього боку самозатискна петля-захват містить еластичні стрічки 15, змащені консистентним мастилом, причому одна з них контактує зі штамбом дерева 16, а інша - з оболонками 17 із сипким наповнювачем 18. Накинута на штамб дерева петля-захват із зовнішнього боку містить "замок" 19. Пристрій працює наступним чином: Під час встановлення самозатискної петлі-захвата на штамб дерева 16 її підводять поверхнею еластичної стрічки 15 до кори штамба з боку плодознімального засобу таким чином, щоб пластина 7 знаходилась на одній лінії між центром стовбура дерева й віссю 1 UA 97660 U 5 10 15 20 віброзбурювача коливань струшувача (на рисунку не показаний), і правобічним рукавом 2 з прогумованим пасом 10 і зубцями 11 на його бічній поверхні охоплюють штамб 16 проти годинникової стрілки. При цьому гілка правобічного рукава 2 проходить у зазор між гілками 4 і 5 лівобічного рукава з прогумованими пасами 8 і зубцями 9, якими теж охоплюють штамб 16, але вже за годинниковою стрілкою. Таким чином, гілка правобічного рукава 2 опиняється затиснутою між нижньою 4 та верхньою 5 гілками лівобічного рукава, і разом із закріпленими на них прогумованими пасами 8 та 10 автоматично фіксуються відповідними зубцями 9 і 11 у "замок" 19, утворюючи суцільну петлю, яка рівномірно розподіляється навколо штамба дерева 16. За допомогою пальця 13, який одночасно просиляють в отвори шарнірів 3 та 6 і кронштейна 14 самозатискну петлю-захват приєднують до троса плодознімального засобу. Після вмикання в роботу віброзбурювача коливань плодознімального засобу трос передає збурювальні зусилля штамбу дерева 16, яке відхиляється від положення рівноваги в односторонньому напрямку, через самозатискну петлю-захват, через кронштейн 14 та рукави 2, 4 та 5. Завдяки прогумованим пасам 8 та 10, зафіксованих зубцями 9 і 11, вказані зусилля рівномірно розподіляються за всією площею еластичної основи 1 і забезпечують перерозподіл сипкого наповнювача 18 в оболонках 17 за їх площею контакту зі штамбом дерева 16 через еластичні стрічки 15, змащені консистентним мастилом. В момент, коли припиняється дія сили натягу троса, дерево повертається в попереднє положення під дією власних сил пружності і завдяки жорсткісно-демпфувальним властивостям петлі-захвату й сипкого наповнювача та наявності на бічних поверхнях прогумованих пасів зубців 9 і 11, з'єднаних у "замок" 19, зазор у місці контакту петлі-захвата зі штамбом дерева відсутній, а тому підвищується ефективність передачі нормальної складової збурювальних зусиль, яка діє рівномірно по всій ширині петлізахвата, зменшуючи тангенціальні зусилля та запобігаючи пошкодженням кори дерева. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Самозатискна петля-захват плодознімального засобу, яка містить суцільну еластичну основу з лівобічним рукавом, що має дві гілки, та правобічним рукавом, який має одну гілку, до зовнішнього боку яких металевою пластиною і скобами прикріплені прогумовані паси, на кінцях яких розміщений механізм з'єднання петлі-захвата з тросом віброзбурювача коливань струшувача, а внутрішній бік петлі-захвата містить оболонки із сипким наповнювачем та еластичні стрічки, поверхні контакту яких змащені консистентним мастилом, яка відрізняється тим, що бічні поверхні прогумованих пасів виготовлені зубчастими. 2 UA 97660 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
