Спосіб та пристрій для виділення ресурсів у системах бездротового зв’язку

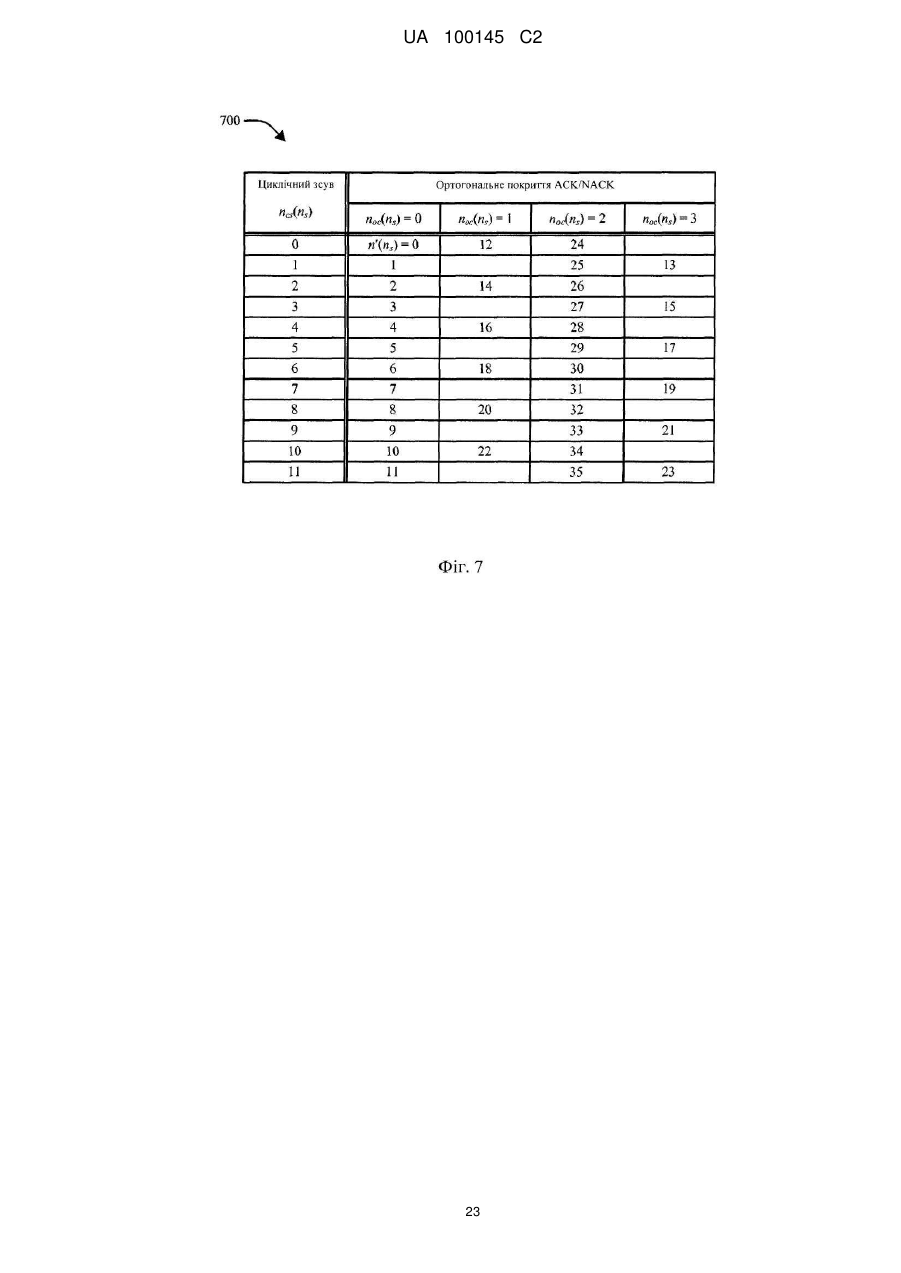

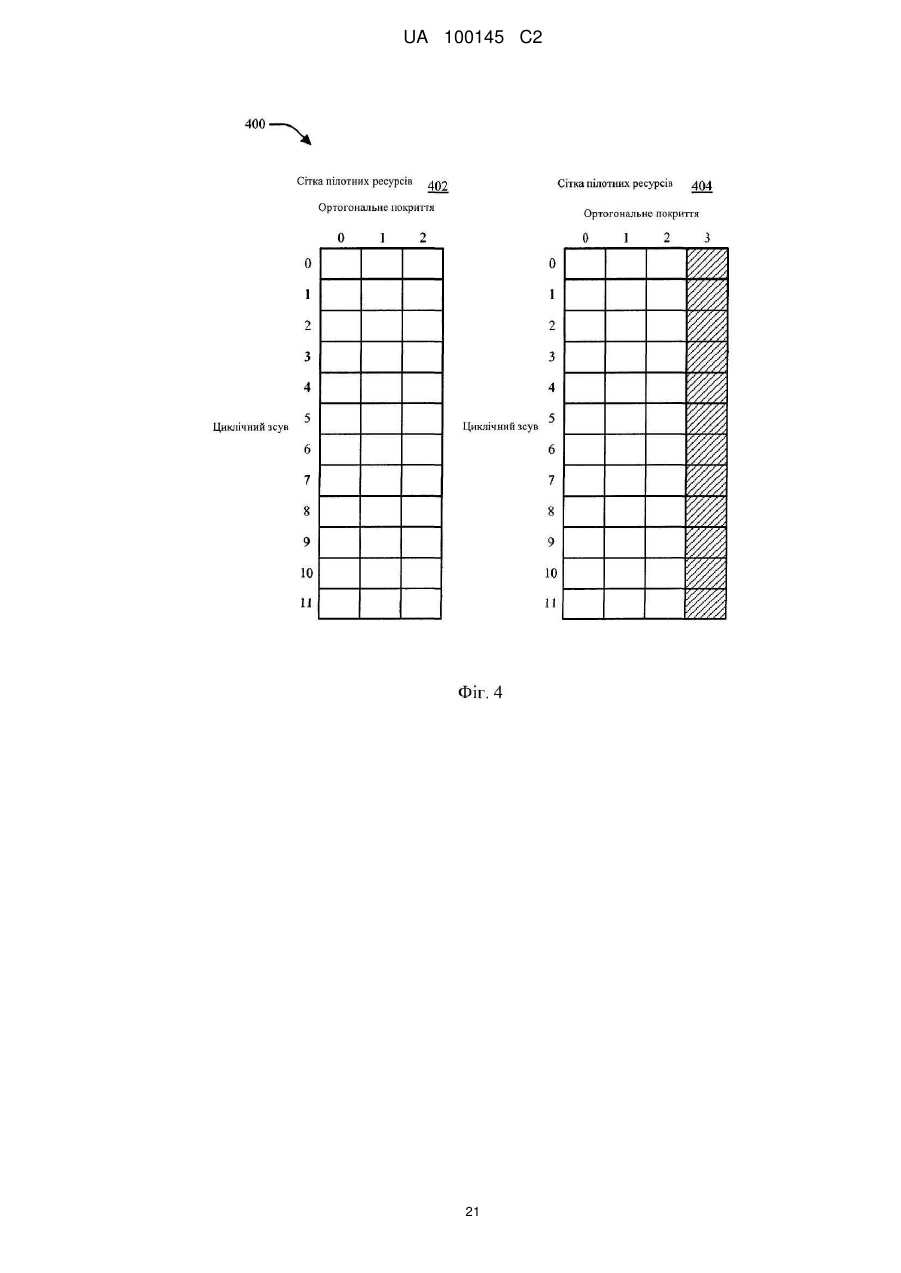

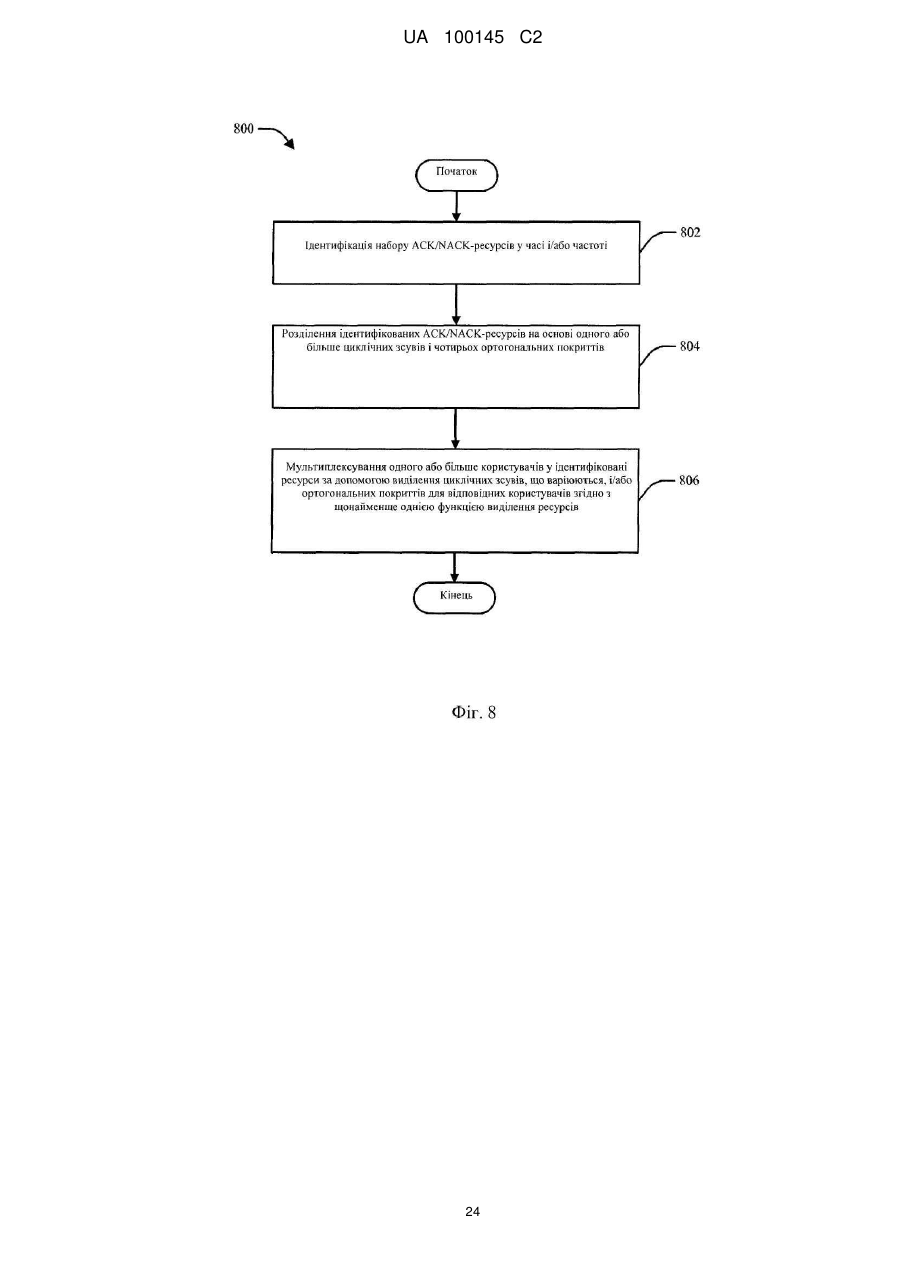

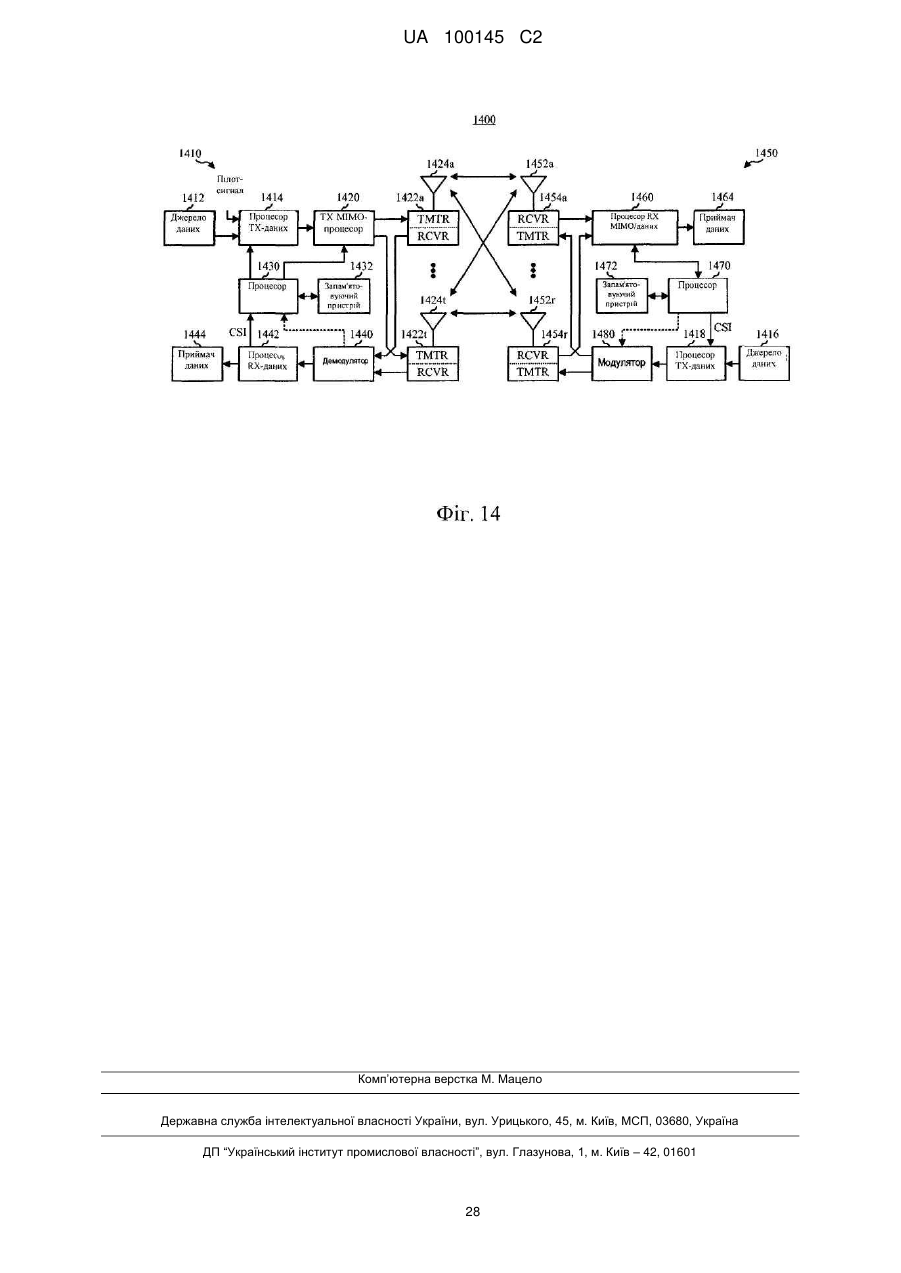

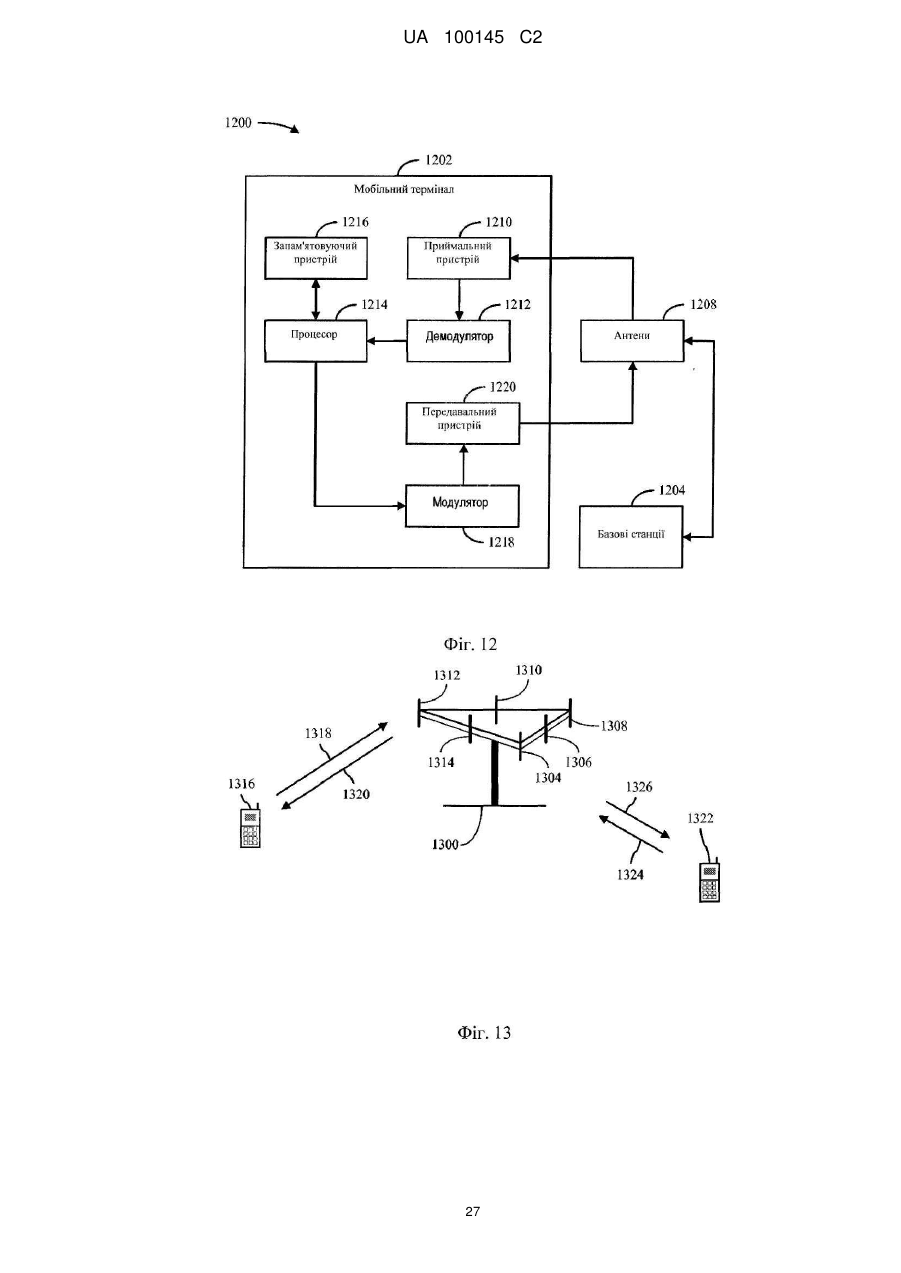

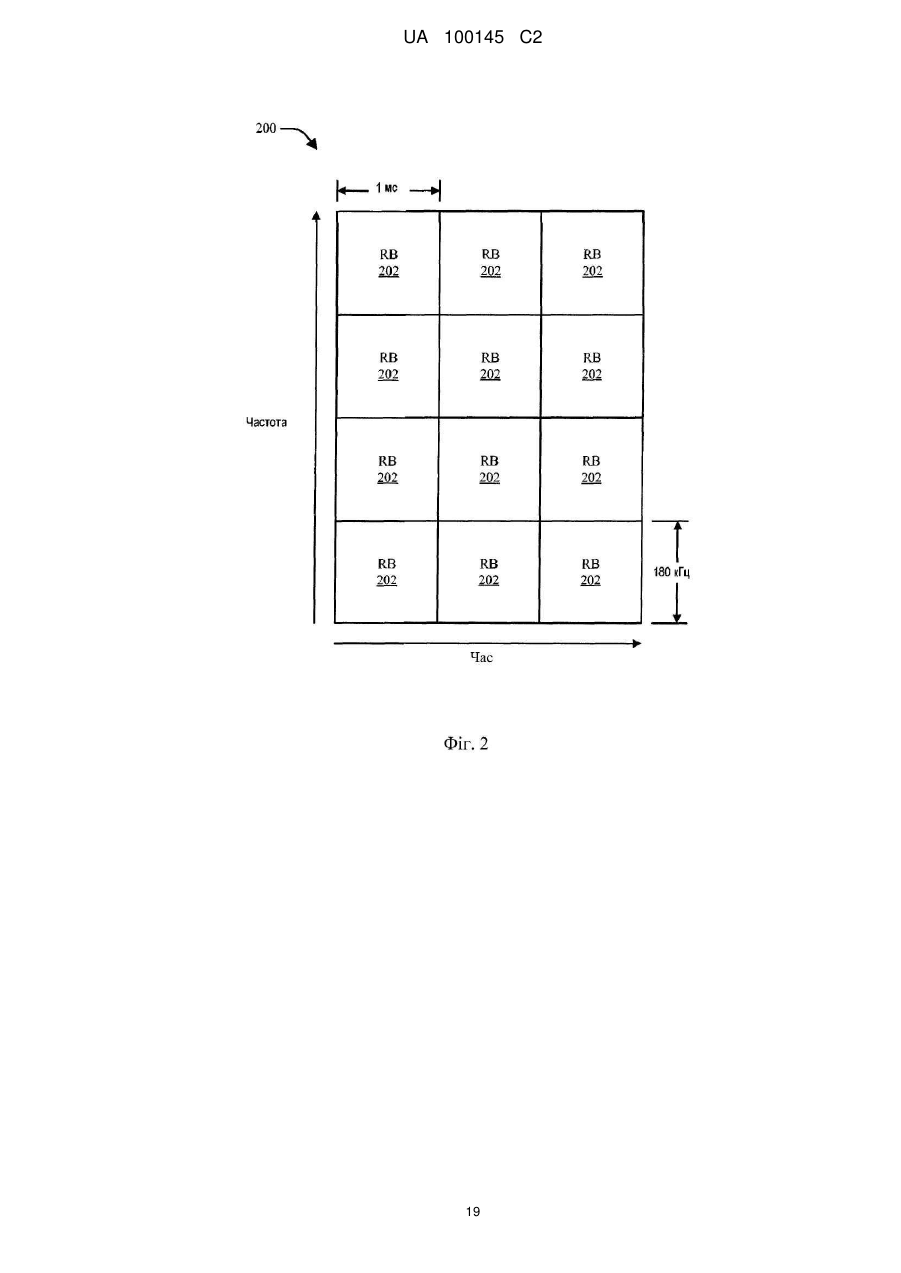

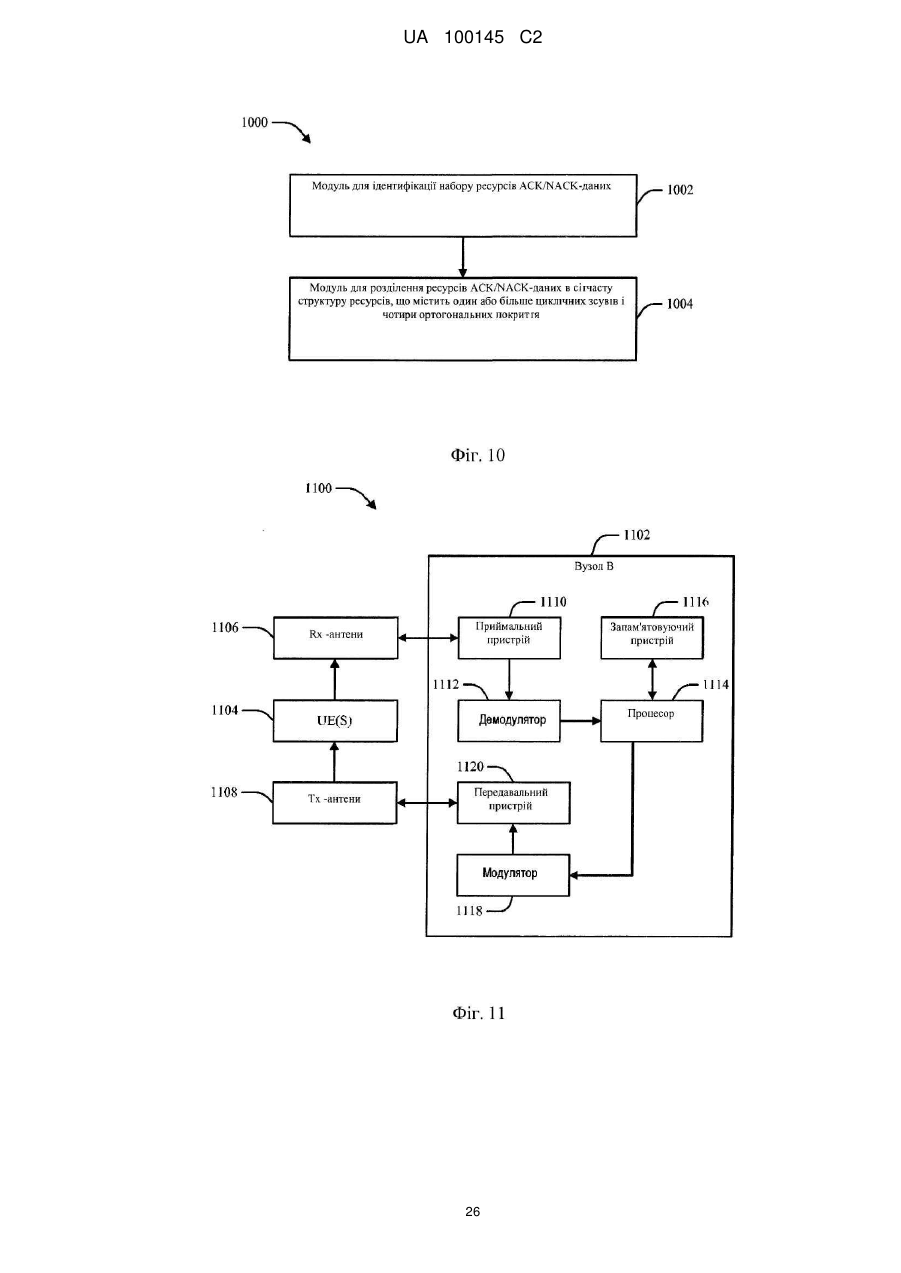

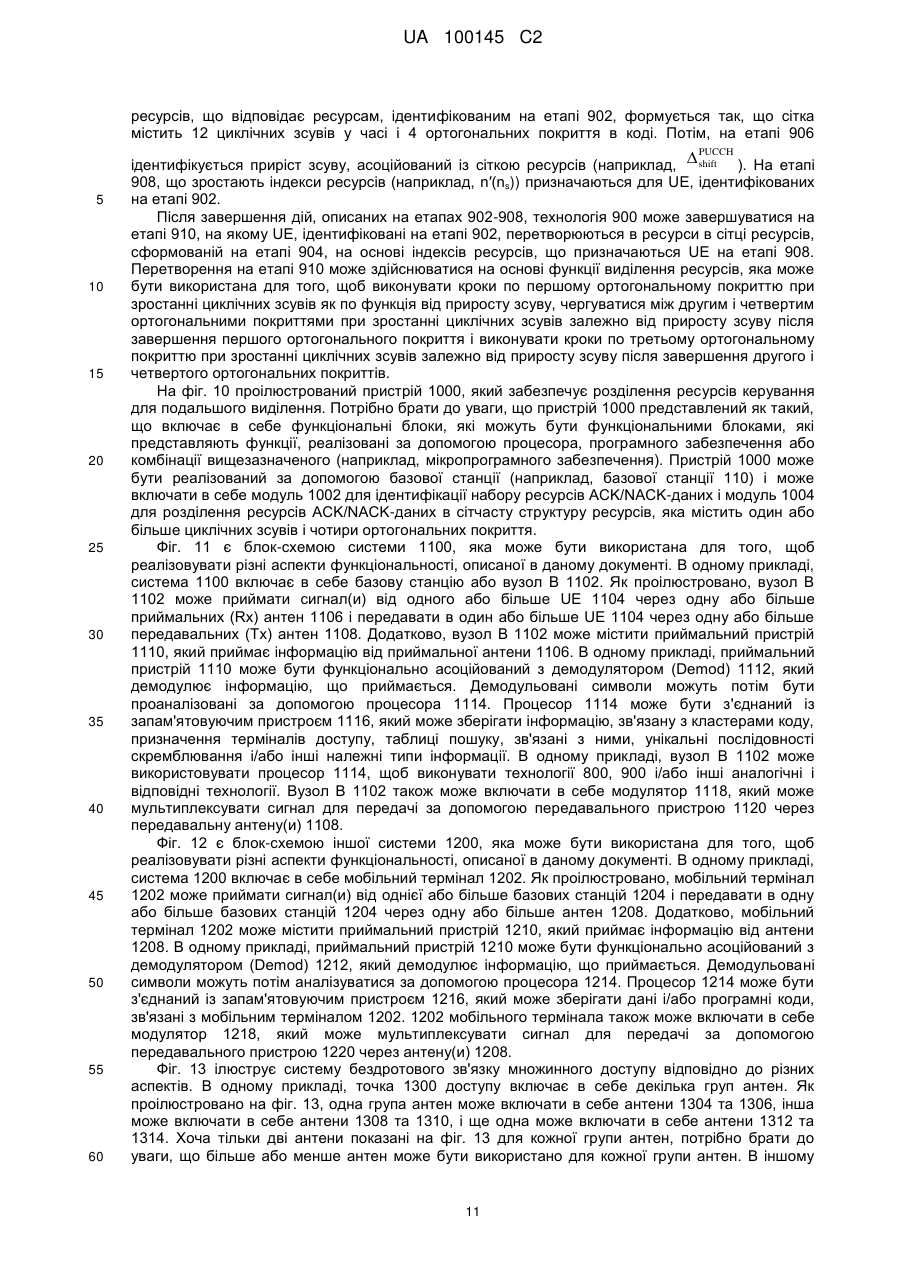

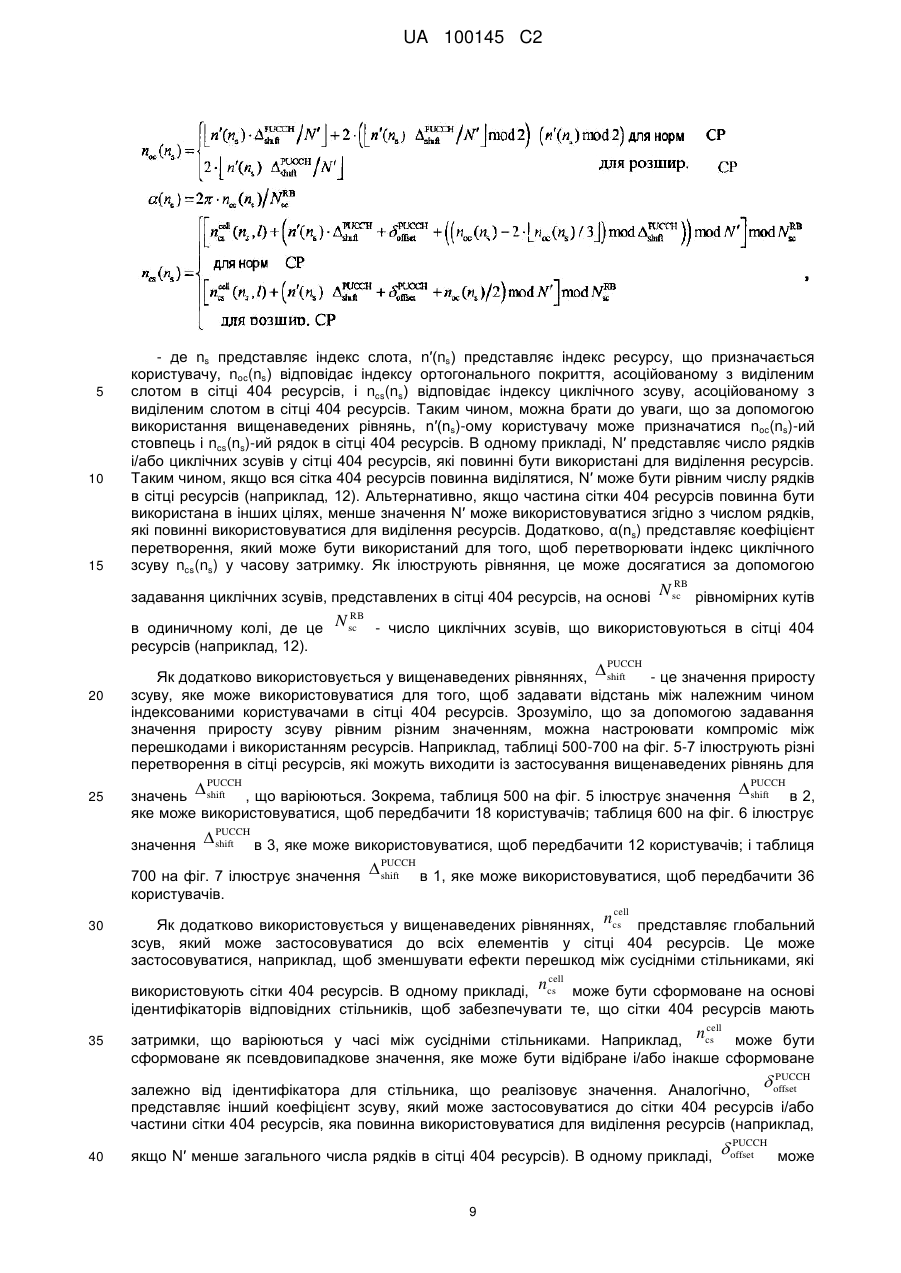

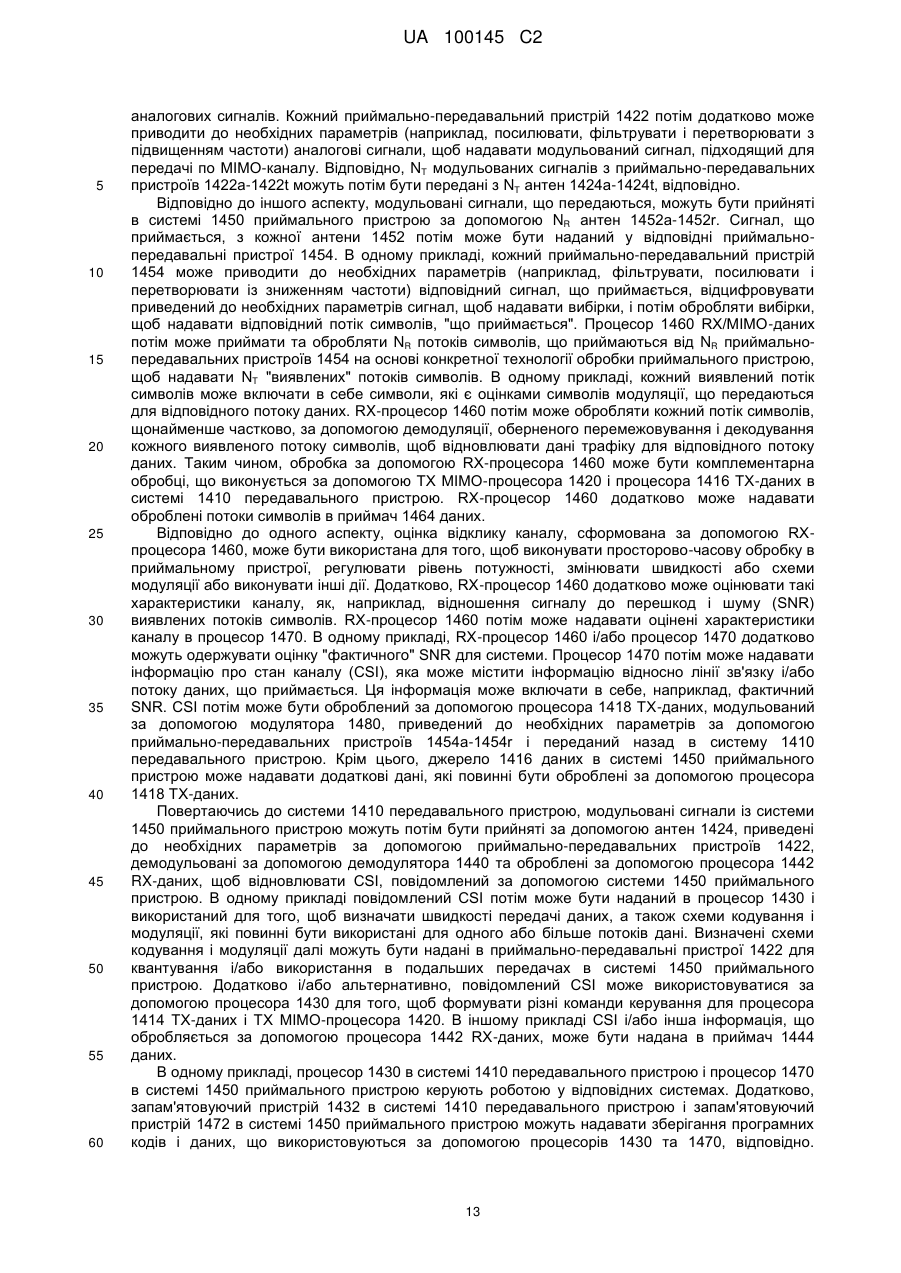

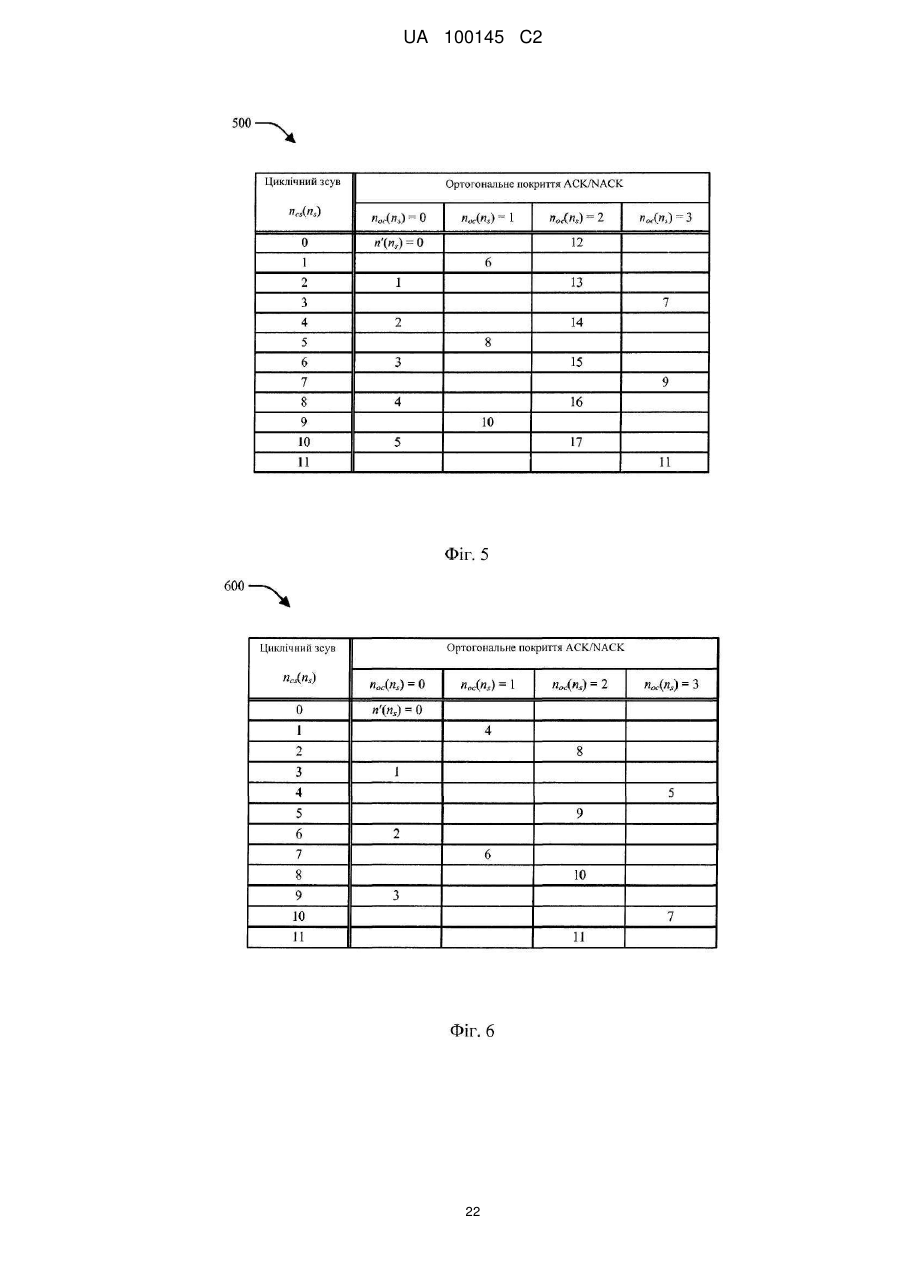

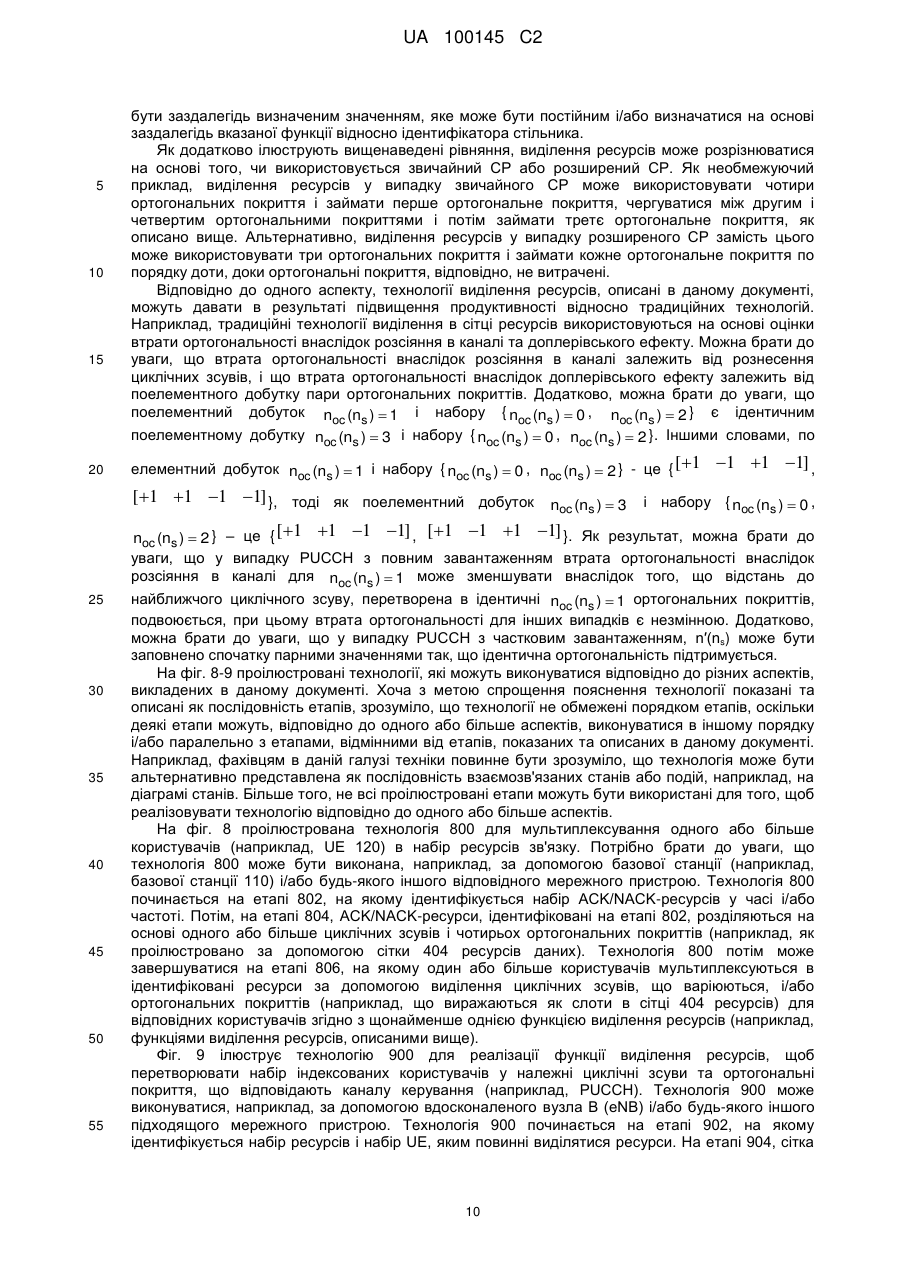

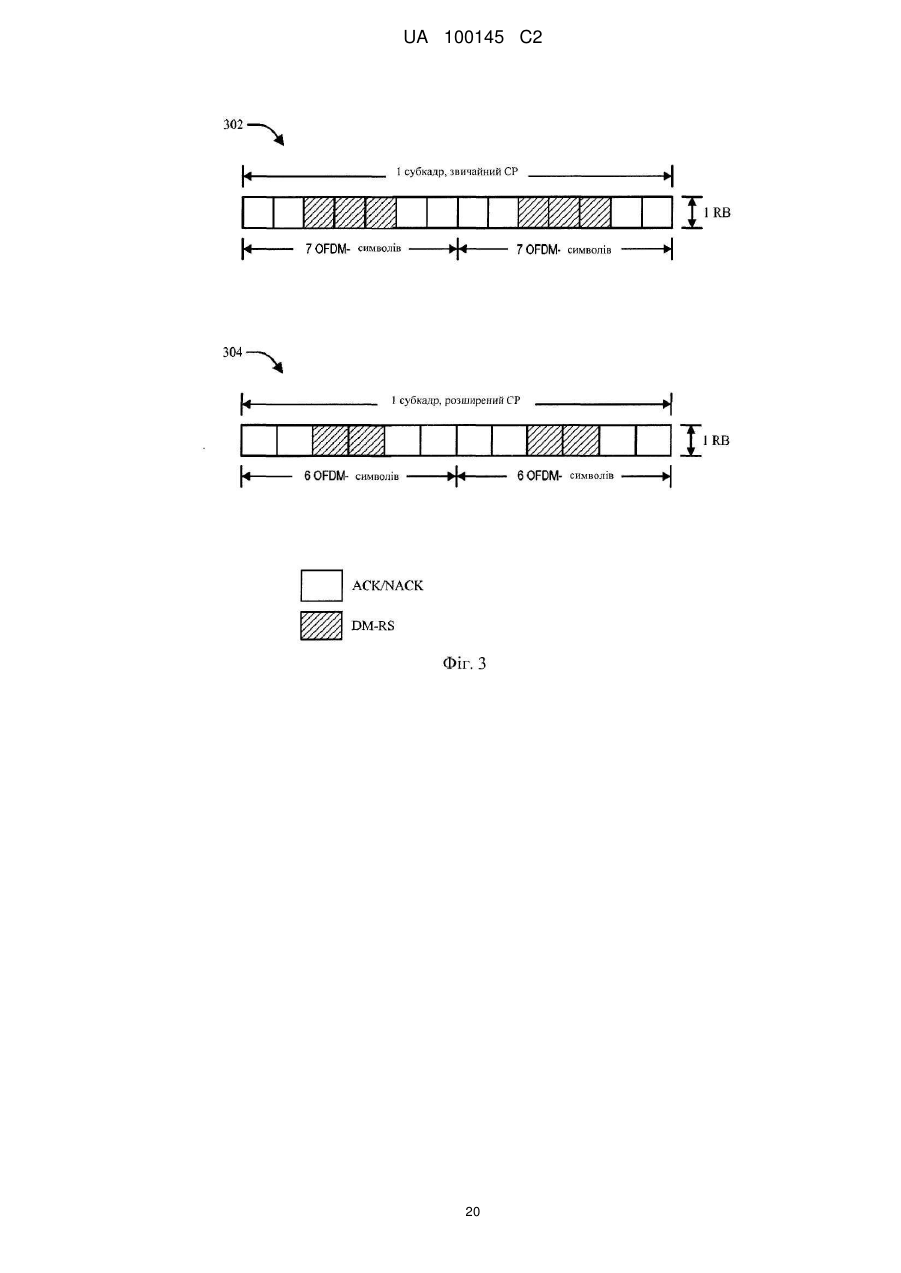

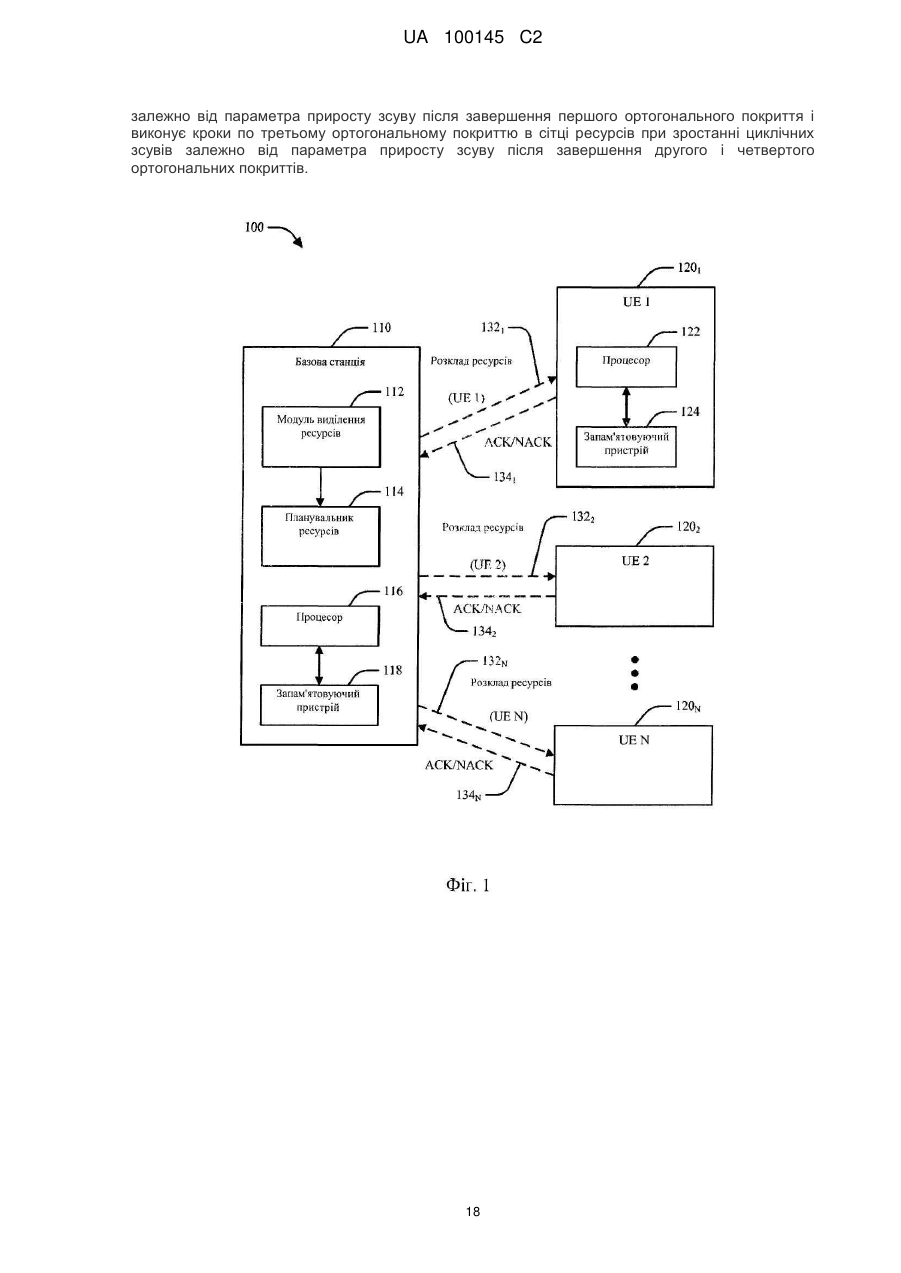

Реферат: Описуються системи і технології, які забезпечують виділення і керування ресурсами в системі бездротового зв'язку. Як описано в даному документі, сітчаста структура ресурсів може бути використана для того, щоб виділяти ресурси для належних користувачів, що відповідають даному каналу (наприклад, фізичному каналу керування висхідної лінії зв'язку (PUCCH)). Сітка ресурсів може бути створена з використанням одного або більше циклічних зсувів і набору з чотирьох ортогональних покриттів, щоб забезпечувати підвищену ефективність використання ресурсів. Додатково, слоти в сітці ресурсів можуть виділятися для відповідних користувачів на основі індексів користувача через одну або більше функцій виділення ресурсів. Наприклад, функція виділення ресурсів може виконувати кроки по першому ортогональному покриттю при зростанні циклічних зсувів, чергуватися між другим і четвертим ортогональними покриттями при зростанні циклічних зсувів після завершення першого ортогонального покриття і виконувати UA 100145 C2 (12) UA 100145 C2 кроки по третьому ортогональному покриттю при зростанні циклічних зсувів після завершення другого і четвертого ортогональних покриттів. UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перехресне посилання на споріднені заявки Дана заявка заявляє пріоритет попередньої патентної заявки США № 61/039734, поданої 26 березня 2008 року і озаглавленої "METHOD AND APPARATUS FOR RESOURCE ALLOCATION IN WIRELESS COMMUNICATION SYSTEMS", яка повністю міститься в даному документі за допомогою посилання. Галузь техніки, до якої належить винахід Дане розкриття суті, загалом, належить до бездротового зв'язку, а більш конкретно, до технологій для виділення ресурсів у системі бездротового зв'язку. Рівень техніки Системи бездротового зв'язку широко розгорнені, щоб надавати різні послуги зв'язку; наприклад, послуги передачі мови, відео, пакетних даних, широкомовної передачі, обміну повідомленнями тощо можуть бути надані через такі системи бездротового зв'язку. Ці системи можуть бути системами множинного доступу, які допускають підтримку обміну даними для декількох терміналів за допомогою спільного використання доступних системних ресурсів. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA) і системи множинного доступу з ортогональним частотним розділенням (OFDMA). Загалом, система бездротового зв'язку з множинним доступом може підтримувати одночасний зв'язок для декількох бездротових терміналів. У цій системі, кожний термінал може обмінюватися даними з однією або більше базовими станціями через передачі по прямій і зворотній лінії зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) відноситься до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) відноситься до лінії зв'язку від терміналів до базових станцій. Такі лінії зв'язку можуть бути встановлені через систему з одним входом та одним виходом (SISO), з багатьма входами та одним виходом (MISO) або з багатьма входами і багатьма виходами (MIMO). Для деяких каналів передачі службових сигналів, що використовуються в системі бездротового зв'язку, таких як фізичний канал керування висхідної лінії зв'язку (PUCCH), ресурси каналу можуть виділятися способом, який надає можливість мультиплексування декількох користувачів у ресурси каналу. Наприклад, декілька користувачів можуть бути мультиплексовані в набір ресурсів за частотою і часом, що відповідають каналу, за допомогою варіювання циклічних зсувів, кодів Уолша і/або інших ортогональних покриттів і/або інших властивостей ресурсів, що, відповідно, виділяються для користувачів. Проте, існуючі технології для виділення ресурсів схильні до втрати ортогональності внаслідок розсіяння в каналі і/або інших аналогічних причин, які можуть призводити до перешкод між користувачами, зниження кількості користувачів, які можуть бути мультиплексовані в набір ресурсів каналу і/або інших негативних ефектів на продуктивність системи. Відповідно, повинне бути бажаним реалізовувати технології виділення ресурсів для системи бездротового зв'язку, які зменшують щонайменше вищезгадані недоліки. Суть винаходу Далі представлена спрощена суть різних аспектів заявленого предмета винаходу для того, щоб надавати базове розуміння цих аспектів. Ця суть не є всебічним оглядом всіх аспектів, що розглядаються, і вона не має наміром ні те, щоб визначати ключові або найважливіші елементи, ні те, щоб розмежовувати обсяг цих аспектів. Її єдина мета полягає в тому, щоб представляти деякі поняття розкритих аспектів у спрощеній формі як вступ у більш докладний опис, який представлений далі. Згідно з аспектом, спосіб для керування виділенням ресурсів у системі бездротового зв'язку описаний в даному документі. Спосіб може містити ідентифікацію набору ресурсів підтвердження прийому (ACK)/заперечення прийому (NACK); формування сітки ресурсів, що відповідає набору ACK/NACK-ресурсів, причому сітка ресурсів має першу розмірність, що відповідає одному або більше циклічним зсувам, і другу розмірність, що відповідає чотирьом ортогональним покриттям; і мультиплексування одного або більше користувачів у ідентифікований набір ACK/NACK-ресурсів, щонайменше частково, за допомогою виділення ресурсів, що відповідають належним позиціям в сітці ресурсів, для відповідних користувачів з одного або більше користувачів. Інший аспект, описаний в даному документі, відноситься до пристрою бездротового зв'язку. Пристрій бездротового зв'язку може містити запам'ятовуючий пристрій, який зберігає дані, що стосуються ресурсів ACK-каналу, набору абонентських пристроїв (UE), яким повинні виділятися ресурси ACK-каналу, і набору з чотирьох ортогональних покриттів; і процесор, виконаний з можливістю формувати сітку для ресурсів ACK-каналу, які мають першу розмірність, що 1 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 відповідає одному або більше циклічним зсувам, і другу розмірність, що відповідає чотирьом ортогональним покриттям, і виділяти ресурси ACK-каналу, що відповідають належним слотам в сітці ресурсів, для відповідних UE. Третій аспект відноситься до пристрою, який забезпечує виділення ресурсів у системі бездротового зв'язку. Пристрій може містити засіб для ідентифікації набору ACK/NACKресурсів; і засіб для формування сітчастої структури ресурсів для виділення ідентифікованих ACK/NACK-ресурсів, при цьому сітчаста структура ресурсів задається відносно щонайменше одного циклічного зсуву і чотирьох ортогональних покриттів. Четвертий аспект відноситься до комп'ютерного програмного продукту, який може містити машинозчитуваний носій, який містить код для інструктування комп'ютеру формувати сітку ресурсів для фізичного каналу керування висхідної лінії зв'язку (PUCCH), щонайменше частково, за допомогою задавання першої розмірності сітки ресурсів на основі щонайменше одного циклічного зсуву і задавання другої розмірності сітки ресурсів на основі чотирьох ортогональних покриттів; і код для інструктування комп'ютеру виділяти слоти в сітці ресурсів для відповідних терміналів, яким повинні призначатися PUCCH-ресурси. П'ятий аспект, описаний в даному документі, відноситься до способу, що використовується в системі бездротового зв'язку. Спосіб може містити формування сітки ресурсів, що відповідає PUCCH-ресурсам, при цьому перша розмірність сітки ресурсів задається за допомогою дванадцяти циклічних зсувів у часі, а друга розмірність сітки ресурсів задається за допомогою чотирьох ортогональних покриттів у коді; ідентифікацію параметра приросту зсуву; призначення зростаючих індексів ресурсів відповідним UE, яким повинні виділятися PUCCH-ресурси; і виділення PUCCH-ресурсів для індексованих UE, щонайменше частково, за допомогою виділення відповідних слотів у сітці ресурсів для відповідних UE згідно з щонайменше однією функцією виділення ресурсів, яка виконує кроки по першому ортогональному покриттю в сітці ресурсів при зростанні циклічних зсувів залежно від параметра приросту зсуву, чергується між другим і четвертим ортогональними покриттями при зростанні циклічних зсувів у сітці ресурсів залежно від параметра приросту зсуву після завершення першого ортогонального покриття і виконує кроки по третьому ортогональному покриттю в сітці ресурсів при зростанні циклічних зсувів залежно від параметра приросту зсуву після завершення другого і четвертого ортогональних покриттів. Для досягнення вищезгаданих і зв'язаних цілей один або більше аспектів заявленого винаходу містять ознаки, далі повністю описані та конкретно вказані в формулі винаходу. Подальший опис і прикладені креслення детально викладають визначені ілюстративні аспекти заявленого винаходу. Проте, ці аспекти служать ознакою тільки трохи з різних способів, якими можуть використовуватися принципи заявленого винаходу. Додатково, розкриті аспекти мають намір включати в себе всі такі аспекти та їх еквіваленти. Короткий опис креслень Фіг. 1 є блок-схемою системи для виділення і керування ресурсами в системі бездротового зв'язку відповідно до різних аспектів. Фіг. 2 ілюструє зразкову структуру ресурсів, яка може бути використана в рамках системи бездротового зв'язку. Фіг. 3 ілюструє зразкову структуру каналу, яка може бути використана в рамках системи бездротового зв'язку. Фіг. 4 ілюструє зразкові сітки ресурсів, які можуть забезпечувати виділення ресурсів відповідним користувачам системи відповідно до різних аспектів. Фіг. 5-7 ілюструють зразкові виділення ресурсів, які можуть виконуватися відповідно до різних аспектів. Фіг. 8 є блок-схемою послідовності операцій технології для мультиплексування одного або більше користувачів у набір ресурсів зв'язку. Фіг. 9 є блок-схемою послідовності операцій технології для реалізації функції виділення ресурсів, щоб перетворювати набір індексованих користувачів у належні циклічні зсуви та ортогональні покриття, що відповідають каналу керування. Фіг. 10 є блок-схемою пристрою, який забезпечує розділення ресурсів керування для подальшого виділення. Фіг. 11-12 є блок-схемами відповідних пристроїв бездротового зв'язку, які можуть бути використані для того, щоб реалізовувати різні аспекти функціональності, описаної в даному документі. Фіг. 13 ілюструє систему бездротового зв'язку множинного доступу відповідно до різних аспектів, викладених в даному документі. 2 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 14 є блок-схемою, що ілюструє зразкову систему бездротового зв'язку, в якій можуть функціонувати різні аспекти, описані в даному документі. Докладний опис винаходу Різні аспекти заявленого предмета винаходу далі описуються з посиланнями на креслення, на яких однакові цифри посилань використовуються для того, щоб посилатися на однакові елементи. У нижченаведеному описі, для цілей пояснення, багато конкретних деталей пояснені для того, щоб надавати повне розуміння одного або більше аспектів. Проте, може бути очевидним, що такі аспекти можуть застосовуватися на практиці без цих конкретних деталей. В інших випадках, поширені структури і пристрої показані в формі блок-схеми, щоб спрощувати опис одного або більше аспектів. При використанні в даній заявці терміни "компонент", "модуль", "система" тощо мають намір посилатися на зв'язаний з комп'ютером об'єкт, будь те апаратні засоби, мікропрограмне забезпечення, комбінація апаратних засобів і програмного забезпечення, програмне забезпечення або програмне забезпечення під час виконання. Наприклад, компонент може бути, але не тільки, процесом, запущеним на процесорі, інтегральною схемою, об'єктом, що виконується файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, і додаток, запущений на обчислювальному пристрої, і обчислювальний пристрій може бути компонентом. Один або більше компонентів можуть постійно розміщуватися всередині процесу і/або потоку виконання, і компонент може бути локалізований на комп'ютері і/або розподілений між двома і більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машинозчитуваних носіїв, що зберігають різні структури даних. Компоненти можуть обмінюватися даними за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів дані (наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, наприклад, по Інтернету з іншими системами за допомогою сигналу). Крім того, різні аспекти описуються в даному документі в зв'язку з бездротовим терміналом і/або базовою станцією. Бездротовий термінал може згадуватися як пристрій, що надає можливості передачі мови і/або даних користувачу. Бездротовий термінал може бути підключений до обчислювального пристрою, такого як дорожній комп'ютер або настільний комп'ютер, або він може бути автономним пристроєм, таким як персональний цифровий пристрій (PDA). Бездротовий термінал також може називатися системою, абонентським модулем, абонентською станцією, мобільною станцією, мобільним пристроєм, віддаленою станцією, точкою доступу, віддаленим терміналом, терміналом доступу, користувацьким терміналом, користувацьким агентом, користувацьким пристроєм або абонентським пристроєм (UE). Бездротовий термінал може бути абонентською станцією, бездротовим пристроєм, стільниковим телефоном, PCS-телефоном, радіотелефоном, телефоном за протоколом ініціювання сеансу (SIP), станцією бездротового абонентського доступу (WLL), персональним цифровим пристроєм (PDA), кишеньковим пристроєм, що має підтримку бездротового підключення, або іншим пристроєм обробки, підключеним до бездротового модему. Базова станція (наприклад, точка доступу або вузол В) може означати пристрій в мережі доступу, який обмінюється даними по радіоінтерфейсу за допомогою одного або більше секторів з бездротовими терміналами. Базова станція може виступати як маршрутизатор між бездротовим терміналом та іншою частиною мережі доступу, яка може включати в себе мережу по Інтернетпротоколу (IP), за допомогою перетворення кадрів радіоінтерфейсу, що приймаються, в IPпакети. Базова станція також координує керування атрибутами для радіоінтерфейсу. Більше того, різні функції, описані в даному документі, можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або в будь-якій комбінації вищезазначеного. Якщо реалізовані в програмному забезпеченні, функції можуть бути збережені або передані як одна або більше інструкцій або код на машинозчитуваному носії. Машинозчитувані носії включають в себе як комп'ютерні носії зберігання даних, так і середовище зв'язку, що включає в себе будь-яке передавальне середовище, яке забезпечує переміщення комп'ютерної програми з одного місця в інше. Носіями зберігання даних можуть бути будь-які доступні середовища, до яких можна здійснювати доступ за допомогою комп'ютера. Як приклад, але не обмеження, ці машинозчитувані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб переносити або зберігати необхідний програмний код в формі інструкцій або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера. Так само, будь-яке з'єднання коректно називати машинозчитуваним носієм. Наприклад, якщо програмне забезпечення передається з веб-вузла, сервера або іншого 3 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, "витої пари", цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіопередавальні і мікрохвильові середовища, то коаксіальний кабель, оптоволоконний кабель, "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіопередавальні та мікрохвильові середовища, включені у визначення носія. Диск (disk) і диск (disc) при використанні в даному документі включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Blu-Ray (BD), при цьому магнітні диски (disk) звичайно відтворюють дані магнітним способом, а немагнітні диски (disc) відтворюють дані оптично за допомогою лазерів. Комбінації вищепереліченого також потрібно включати в число машинозчитуваних носіїв. Різні технології, описані в даному документі, можуть використовуватися для різних систем бездротового зв'язку, таких як системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи множинного доступу з ортогональним частотним розділенням (OFDMA), системи FDMA з однією несучою (SC-FDMA) та інші такі системи. Терміни "система" і "мережа" часто використовуються в даному документі взаємозамінно. CDMA-система може реалізовувати таку технологію радіозв'язку, як універсальний наземний радіодоступ (UTRA), CDMA2000 тощо. UTRA включає в себе широкосмуговий CDMA (W-CDMA) та інші варіанти CDMA. Додатково, CDMA2000 охоплює стандарти IS-2000, IS-95 та IS-856. TDMA-система може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). OFDMA-система може реалізовувати таку технологію радіозв'язку, як вдосконалений UTRA (E-UTRA), надширокосмугова передача для мобільних пристроїв (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-Flash-OFDM® тощо. UTRA та EUTRA є частиною універсальної системи мобільного зв'язку (UMTS). Стандарт довгострокового розвитку (LTE) 3GPP є планованою версією до випуску, яка використовує E-UTRA, яка застосовує OFDMA в низхідній лінії зв'язку та SC-FDMA у висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE та GSM описуються в документах організації, яка називається партнерським проектом третього покоління (3GPP). Додатково, CDMA2000 та UMB описуються в документах організації, яка називається партнерським проектом третього покоління 2 (3GPP2). Різні аспекти представляються відносно систем, які можуть включати в себе ряд пристроїв, компонентів, модулів тощо. Потрібно розуміти і брати до уваги, що різні системи можуть включати в себе додаткові пристрої, компоненти, модулі тощо і/або можуть не включати в себе всі з пристроїв, компонентів, модулів тощо, пояснених в зв'язку з кресленнями. Також може використовуватися комбінація цих підходів. Фіг. 1 ілюструє систему 100 для виділення і керування ресурсами в системі бездротового зв'язку відповідно до різних аспектів, описаних в даному документі. Як ілюструє фіг. 1, система 100 може включати в себе одну або більше базових станцій 110, які можуть здійснювати зв'язок з одним або більше абонентських пристроїв (UE) 120. Хоча тільки одна базова станція 110 проілюстрована в системі 100, потрібно брати до уваги, що система 100 може включати в себе будь-яку кількість базових станцій. Додатково, потрібно брати до уваги, що відповідні UE 120 в рамках системи 100 можуть здійснювати зв'язок з усіма, деякими або ні з однією з базових станцій 110, присутніх в системі 100. Наприклад, базова станція(ї) 110 в системі 100 може відповідати належному стільнику(ам) і/або зоні(ам) покриття в рамках системи 100 так, що UE 120 може здійснювати зв'язок з однією або більше базових станцій 110, виділених для того, щоб обслуговувати зону, в якій знаходиться UE 120. Відповідно до одного аспекту, базова станція 110 може виділяти ресурси, які повинні використовуватися за допомогою одного або більше UE 120 для зв'язку по висхідній лінії зв'язку (UL, що також згадується в даному документі як зворотна лінія зв'язку (RL)) зворотно з базовою станцією 110. В одному прикладі, ресурси, виділені за допомогою базової станції 110 для UE 120, можуть включати в себе ресурси для передачі ACK/NACK-сигналів, що відповідають даним і/або іншій інформації, що передається за допомогою базової станції 110 в UE 120 по низхідній лінії зв'язку (DL, що також згадується в даному документі як пряма лінія зв'язку (FL)), і/або будьякий інший підходящий тип ресурсів. В іншому прикладі, ці ресурси можуть виділятися в базовій станції 110 з використанням модуля 112 виділення ресурсів і/або іншого підходящого модуля. Хоча модуль 112 виділення ресурсів проілюстрований як такий, що знаходиться в базовій станції 110, можна брати до уваги, що модуль 112 виділення ресурсів альтернативно може бути асоційований з одним або більше UE 120, автономним об'єктом в рамках системи 100 і/або будь-якими іншими об'єктами в системі 100. Відповідно до іншого аспекту, на основі ресурсів, що виділяються для відповідних UE 120 за допомогою модуля 112 виділення ресурсів, планувальник 114 ресурсів може визначати і/або 4 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 формувати призначення для виділених ресурсів. Ці призначення потім можуть бути передані в UE 120 як розклади 132 виділення ресурсів, що відповідають належним UE 120. У прикладі, проілюстрованому за допомогою системи 100, розклади 132 виділення ресурсів можуть окремо пристосовуватися і передаватися для відповідних UE 120. Проте, потрібно брати до уваги, що розклади 132 виділення ресурсів альтернативно можуть бути створені як багатоадресні або широкомовні повідомлення для множини UE 120. Після прийому розкладу 132 виділення ресурсів, UE 120 може конфігурувати свої передачі, щоб використовувати ресурси, надані для UE 120 в розкладі 132 виділення ресурсів. Потім, UE 120 може передавати ACK/NACK-інформацію 134 і/або інші підходящі типи даних, керуючі службові сигнали тощо в базову станцію 110 по висхідній лінії зв'язку з використанням ресурсів, наданих у відповідному розкладі 132 виділення ресурсів. Як додатково проілюстровано в системі 100, базова станція 110 може включати в себе процесор 116 і/або запам'ятовуючий пристрій 118, які можуть реалізовувати частину або всю функціональність модуля 112 виділення ресурсів, планувальник 114 ресурсів і/або будь-яку іншу функціональність базової станції 110. Аналогічно, UE 120 може включати в себе процесор 122 і/або запам'ятовуючий пристрій 124, які можуть бути використані для того, щоб реалізовувати частину або всю функціональність, описану в даному документі. Хоча тільки один UE 120 проілюстрований в системі 100 як такий, що включає в себе процесор 122 і запам'ятовуючий пристрій 124 скорочено, потрібно брати до уваги, що будь-який UE 120 в системі 100 може включати в себе процесор 122 і/або запам'ятовуючий пристрій 124. На фіг. 2 представлена схема 200, яка ілюструє зразкову структуру ресурсів, яка може бути використана в рамках системи бездротового зв'язку відповідно до різних аспектів, описаних в даному документі. Відповідно до одного аспекту, системні ресурси можуть бути задані на основі часу і частоти. Відповідно, як ілюструє схема 200, системні ресурси можуть бути структуровані як сітка, що має розмірності, відповідно,задані за допомогою часових і частотних інтервалів. Наприклад, як ілюструє схема 200, системні ресурси можуть розділятися на блоки 202 ресурсів (RB), які можуть належним чином відповідати 180 кГц і/або будь-якому іншому відповідному розміру в частоті за 1 мс у часі, 0,5 мс у часі і/або будь-яку іншу підходящу тривалість. Однак потрібно брати до уваги, що структура ресурсів, проілюстрована за допомогою схеми 200, є просто одним прикладом способу, яким можуть бути використані системні ресурси, і що системні ресурси можуть розділятися будь-яким відповідним способом (наприклад, в будь-якій кількості рівномірних або нерівномірних RB 202 і/або інших одиниць). Додатково, хоча схема 200 ілюструє 12 RB 202, потрібно брати до уваги, що смуга пропускання системи може займати будь-яку підходящу смугу частот і що частина або вся смуга пропускання системи може бути використана в будь-якому підходящому часовому інтервалі(ах). Відповідно до іншого аспекту, різні частини смуги частот, асоційованої з системою бездротового зв'язку, можуть виділятися відповідним каналам залежно від позиції в рамках смуги частот. Наприклад, частотні канали, що використовуються для передачі даних, можуть бути розміщені біля центра смуги частот системи, в той час як дані, що використовується для керуючої інформації, такої як фізичний канал керування висхідної лінії зв'язку (PUCCH), можуть бути розміщені біля однієї або більше меж смуги частот. В одному прикладі, PUCCH може бути використаний для того, щоб переносити ACK/NACK-інформацію від терміналів (наприклад, UE 120) в одну або більше базових станцій (наприклад, базову станцію 110), обслуговуючих термінали. Зразкові структури, які можуть бути використані для PUCCH, проілюстровані в схемах 302 та 304 на фіг. 3. Як конкретний необмежуючий приклад, структури PUCCH, проілюстровані відповідно до схем 302 та 304, можуть бути використані для того, щоб реалізовувати PUCCHформат 1A і/або його різновид, який може надавати можливість терміналу і/або іншому пристрою, що використовує канал, передавати один керуючий біт в розрахунку на субкадр за допомогою двохпозиційної фазової маніпуляції (BPSK) і/або іншої підходящої схеми модуляції; PUCCH-формат 1B і/або його різновид, який може надавати можливість терміналу і/або іншому пристрою, що використовує канал, передавати два керуючих біти в розрахунку на субкадр за допомогою квадратурної фазової маніпуляції (QPSK) і/або іншої підходящої схеми модуляції; і/або будь-який інший підходящий формат каналу. Потрібно брати до уваги, що схеми 302 та 304 надаються як приклад, а не обмеження, і що будь-які підходящі типи і/або компонування інформації можуть бути використані при реалізації технологій виділення ресурсів, описаних в даному документі. В одному прикладі, структури PUCCH, проілюстровані відповідно до схем 302 та 304, можуть використовувати одну або більше модульованих послідовностей Задова-Чу (ZC), до яких коди Уолша і/або інші додаткові ортогональні покриття часової ділянки можуть 5 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 застосовуватися, щоб давати в результаті відповідні передачі по 8 символів модуляцій в розрахунку на субкадр. Відповідно, в конкретних прикладах PUCCH-форматів 0 та 1, PUCCHформат 0 може надавати кодову швидкість (8, 1) для ACK/NACK і/або іншої підходящої інформації з використанням BPSK-модуляції, а PUCCH-формат 1 може надавати кодову швидкість (16, 2) для ACK/NACK і/або іншої відповідної інформації з використанням QPSKмодуляції. В одному прикладі, PUCCH-формат 0 може бути використаний для ACK-інформації, що відповідає одному потоку, в той час як PUCCH-формат 1 може бути використаний для ACKінформації, що відповідає двом потокам (наприклад, асоційованої з передачею з багатьма входами і багатьма виходами (MIMO) за допомогою двох кодових MIMO-слів). Схема 302 ілюструє зразкову реалізацію PUCCH для випадку звичайного циклічного префікса (CP). Як проілюстровано за допомогою схеми 302, PUCCH-ресурси в субкадрі можуть розділятися у часі на 14 символів мультиплексування з ортогональним частотним розділенням (OFDM), які можуть розділятися на два слоти, що містять по 7 OFDM-символів, і/або виділятися між ACK/NACK-передачею і пілотним сигналом або опорним сигналом демодуляції (DM-RS). Як додатково ілюструє схема 302, ACK/NACK-передача може бути виконана з можливістю використовувати перший та останній два OFDM-символи в кожному слоті, при цьому символи, що залишилися використовуються для DM-RS. Як додатково ілюструє схема 302, PUCCHресурси можуть використовувати частотні ресурси, еквівалентні 1 RB (наприклад, 180 кГц). Аналогічно, схема 304 ілюструє зразкову реалізацію PUCCH для випадку розширеного CP, в якому ресурси каналу керування розділяються у часі на 12 OFDM-символів у розрахунку на субкадр і/або на 6 OFDM-символів у розрахунку на один слот. В одному прикладі, різниця в довжині CP між випадком звичайного CP, проілюстрованим за допомогою схеми 302 і випадком розширеного CP, проілюстрованим за допомогою схеми 304, враховує різницю в символах модуляції, що виділяються у відповідних випадках. Як ілюструє схема 304, ACK/NACK-передача у випадку розширеного CP може бути виконана з можливістю використовувати перший та останній два OFDM-символи в кожному слоті, при цьому модуляція, що залишилася, використовується для DM-RS, способом, аналогічним проілюстрованим за допомогою схеми 302 для випадку звичайним CP. Крім цього, PUCCH-ресурси для випадку розширеного CP можуть використовувати частотні ресурси, що відповідають 1 RB, способом, аналогічним випадку звичайного CP, проілюстрованому за допомогою схеми 302. Відповідно до одного аспекту, ACK/NACK-передача для даного користувача може бути виконана з можливістю використовувати не всі ресурси, надані за допомогою PUCCH і/або інших відповідних каналів. Як результат, декілька користувачів можуть бути мультиплексовані в PUCCH і/або інші підходящі ресурси для ACK/NACK-передачі, щоб підвищувати ефективність використання ресурсів. В одному прикладі, мультиплексування може виконуватися як для ресурсів пілотних сигналів (наприклад, DM-RS), так і для ресурсів даних, як проілюстровано на схемі 400 на фіг. 4. Як ілюструє схема 400, сітки 402 та 404 ресурсів можуть бути сформовані для ресурсів пілотних сигналів і даних, відповідно. В одному прикладі, сітки 402 та 404 ресурсів можуть бути задані в першій розмірності (наприклад, вертикальний розмір в рядках) за допомогою варіювання циклічних зсувів, які можуть застосовуватися до користувацької передачі, і у другій розмірності (наприклад, горизонтальний розмір у стовпцях) за допомогою набору кодів Уолша і/або інших ортогональних покриттів, що застосовуються до OFDMсимволів, що відповідають каналу (наприклад, як проілюстровано за допомогою фіг. 3). В одному прикладі, циклічні зсуви, що використовуються в сітках 402 та 404, можуть застосовуватися до сигналу, що виходить від даного користувача, щоб зсувати сигнал у часі на заздалегідь визначений часовий інтервал. В іншому прикладі, сигнали, що виходять від відповідних користувачів, можуть бути створені так, щоб використовувати рівномірну тривалість, і циклічні зсуви можуть застосовуватися до відповідних сигналів, щоб затримувати сигнали від даних користувачів з постійними інтервалами в рамках тривалості сигналу. Як конкретний необмежуючий приклад, пілотний сигнал і/або сигнал даних може бути створений так, щоб мати тривалість 66,67 мкс у часі, на основі чого можуть застосовуватися 12 циклічних зсувів, які належним чином відповідають інтервалам в 5,56 мкс в рамках сигналів в 66,67 мкс. В одному прикладі, сигнал, що використовується відповідними користувачами, може вибиратися так, що перший примірник сигналу, що передається з використанням даного циклічного зсуву (наприклад, першим користувачем), повинен мати практично довершену автокореляцію з другим екземпляром сигналу, що передається з використанням іншого циклічного зсуву (наприклад, другим користувачем). Таким чином, можна брати до уваги, що сигнал може вибиратися так, що він демонструє ортогональність зі своїми циклічно-зсунутими версіями, тим самим даючи можливість застосування сигналу для того, щоб перетворювати декілька користувачів у загальний набір OFDM-символів і загальне ортогональне покриття. 6 UA 100145 C2 5 В іншому прикладі, ортогональні покриття можуть бути ортогональними послідовностями, які застосовуються до сигналів, що передаються користувачем в пілотних OFDM-сигналах і/або OFDM-сигналах даних в субкадрі (наприклад, як проілюстровано за допомогою фіг. 3), щоб надавати можливість мультиплексування декількох користувачів у коді протягом загального періоду часу. Наприклад, ортогональні покриття, що відповідають сітці 402 пілотних ресурсів, можуть застосовуватися на основі вектора розкиду, який може бути заданий таким чином: , 2 j 3 - де   e . Аналогічно, набір з трьох ортогональних покриттів, що відповідають сітці 404 ресурсів даних, може бути заданий так, як показано нижче в таблиці 1: 10 Таблиця 1 Ортогональні послідовності для передачі даних, 3 ортогональних покриттів Індекс послідовності 0 Ортогональна послідовність 1 2 15 20 25 30 35 40 45 Відповідно до одного аспекту, користувачам можуть призначатися ресурси, що відповідають слотам в сітці 402 і/або 404 ресурсів, які в свою чергу відповідають заздалегідь заданому ортогональному покриттю, що передається в даному циклічному зсуві. В існуючих реалізаціях системи бездротового зв'язку, використовуються сітка 402 пілотних ресурсів 3Ч12 і сітка 404 ресурсів даних 3Ч12, які відповідають 12 циклічним зсувам і 3 ортогональним покриттям, і здійснюють використання до 36 слотів ресурсів для передач пілотних сигналів і даних. Відповідно, за умови довершеного каналу без загасання при багатопроменевому поширенні, розкиду затримок або інших факторів, сигнали, що відповідають кожному з цих 36 слотів у сітках 402 та 404 ресурсів, можуть зберігатися ортогональними, так що 36 користувачів можуть бути заплановані в сітках 402 та 404 практично без перешкод. Проте, якщо загасання при багатопроменевому поширенні, розкид затримок або інші такі фактори присутні для каналу, що відповідає сіткам 402 та 404, можна брати до уваги, що сигнали, які відповідають суміжним слотам ресурсів, можуть створювати перешкоди один одному в деяких випадках. Наприклад, в напрямку циклічного зсуву на сітках 402 та 404, слоти даних і/або пілот-сигналів можуть створюватися з використанням варіювання у часовій ділянці, що застосовується до сигналу, що передається. Проте, якщо сигнали, що передаються, відчувають загасання, можна брати до уваги, що в результаті можуть одержуватися перешкоди. Наприклад, якщо перший користувач передає сигнал в даному циклічному зсуві, а другий користувач передає сигнал в циклічному зсуві біля циклічного зсуву першого користувача, сигнали, що передаються цими двома користувачами, можуть створювати перешкоди один одному, якщо вони затухають по-різному. Як інший приклад, належні циклічні зсуви на сітках 402 та 404 можуть відповідати рівномірній часовій затримці (наприклад, 5,56 мкс). Проте, якщо асоційований канал має розкид затримок, який співпадає з інтервалом циклічного зсуву (наприклад, розкид затримок в 5,56 мкс), об'єкт, що приймає сигнали від декількох користувачів, може не мати можливість в деяких випадках відрізняти сигнал від першого користувача в даному циклічному зсуві і затриману версію сигналу від другого користувача в більш ранньому циклічному зсуві. Аналогічно, сигнали, що передаються відповідними користувачами при загальному циклічному зсуві з використанням різних ортогональних покриттів, можуть створювати перешкоди один одному в різних випадках. Як результат перешкод, описаних вище, можна брати до уваги, що сигнали, можливо, повинні розподілятися по слотах в сітках 402 та 404 ресурсів, щоб не допускати надмірних перешкод, які додатково можуть обмежувати кількість користувачів, які можуть бути заплановані на сітках 402 та 404. Традиційно, це може бути виконане за допомогою використання функцій виділення ресурсів і/або іншого засобу для планування користувацьких передач у заздалегідь заданих інтервалах в рамках сітки 402 і/або 404. Однак зрозуміло, що внаслідок розкиду 7 UA 100145 C2 5 10 15 ресурсів, що виділяються на сітці 402 і/або 404, кількість користувачів, які можуть бути заплановані, може бути істотно обмежене. Таким чином, відповідно до одного аспекту, сітка 404 ресурсів даних може бути виконана з можливістю використовувати набір з чотирьох ортогональних покриттів, тим самим даючи можливість додатковим передачам даних здійснюватися в асоційованій системі бездротового зв'язку. Ці додаткові передачі можуть відповідати, наприклад, додатковим користувачам і/або додатковим даним, які повинні передаватися заздалегідь запланованими користувачами (наприклад, для додаткових ACK/NACK-бітів тощо.). В одному прикладі, набір з чотирьох ортогональних покриттів, що використовуються для сітки 404 ресурсів даних, може створюватися, щоб охоплювати набір з чотирьох OFDM-символів даних, що відповідають структурі субкадру, яка використовується для PUCCH і/або інших аналогічних каналів (наприклад, як проілюстровано за допомогою схем 302 та 304). За рахунок цього, можна брати до уваги, що таблиця 404 ресурсів даних при чотирьох ортогональних покриттях, описана в даному документі, може бути виконана з можливістю більш ефективно використовувати ресурси даних, надані для передачі. В одному прикладі, ортогональні послідовності, що відповідають набору з чотирьох ортогональних покриттів, можуть бути задані так, як показано в таблиці 2 нижче: Таблиця 2 Ортогональні послідовності для передачі даних, 4 ортогональних покриття Індекс послідовності 0 Ортогональна послідовність [1 [1 [1 [1 1 2 3 20 25 30 35 1 1 1 1 1 1 1 1 1] 1] 1] 1] В одному прикладі, набір функцій виділення ресурсів може бути заданий, щоб перетворювати відповідних користувачів у ресурси, що відповідають слотам в сітці 404 ресурсів даних. Відповідно до одного аспекту, функції виділення ресурсів можуть бути використані для того, щоб призначати слоти ресурсів в сітці 404 ресурсів даних у заздалегідь заданому порядку. Як конкретний необмежуючий приклад для сітки 404 ресурсів з чотирма ортогональними покриттями, користувачам, яким повинні призначатися ресурси в сітці 404 ресурсів даних, можуть призначатися унікальні індекси. Потім, в порядку на основі відповідних індексів користувачам можуть виділятися ресурси, які відповідають зростаючим циклічним зсувам в стовпці, асоційованому з першим ортогональним покриттям (наприклад, ортогональним покриттям 0). Після завершення всіх доступних циклічних зсувів для першого ортогонального покриття, циклічні зсуви, що зростають, можуть виділятися способом, які чергується між стовпцями, що відповідають другому і четвертому ортогональним покриттям (наприклад, ортогональним покриттям 1 та 3). На завершення, після завершення доступних слотів ресурсів для другого і четвертого ортогональних покриттів, можуть призначатися слоти ресурсів, що відповідають зростаючим циклічним зсувам в стовпці, асоційованому з третім ортогональним покриттям (наприклад, ортогональним покриттям 2). Відповідно до одного аспекту, вищенаведені зразкові функції виділення ресурсів можуть бути задані таким чином: 8 UA 100145 C2 5 10 15 - де ns представляє індекс слота, n′(ns) представляє індекс ресурсу, що призначається користувачу, noc(ns) відповідає індексу ортогонального покриття, асоційованому з виділеним слотом в сітці 404 ресурсів, і ncs(ns) відповідає індексу циклічного зсуву, асоційованому з виділеним слотом в сітці 404 ресурсів. Таким чином, можна брати до уваги, що за допомогою використання вищенаведених рівнянь, n′(ns)-ому користувачу може призначатися noc(ns)-ий стовпець і ncs(ns)-ий рядок в сітці 404 ресурсів. В одному прикладі, N′ представляє число рядків і/або циклічних зсувів у сітці 404 ресурсів, які повинні бути використані для виділення ресурсів. Таким чином, якщо вся сітка 404 ресурсів повинна виділятися, N′ може бути рівним числу рядків в сітці ресурсів (наприклад, 12). Альтернативно, якщо частина сітки 404 ресурсів повинна бути використана в інших цілях, менше значення N′ може використовуватися згідно з числом рядків, які повинні використовуватися для виділення ресурсів. Додатково, α(ns) представляє коефіцієнт перетворення, який може бути використаний для того, щоб перетворювати індекс циклічного зсуву ncs(ns) у часову затримку. Як ілюструють рівняння, це може досягатися за допомогою RB задавання циклічних зсувів, представлених в сітці 404 ресурсів, на основі N sc рівномірних кутів RB в одиничному колі, де це N sc ресурсів (наприклад, 12). - число циклічних зсувів, що використовуються в сітці 404 Як додатково використовується у вищенаведених рівняннях,  shift - це значення приросту зсуву, яке може використовуватися для того, щоб задавати відстань між належним чином індексованими користувачами в сітці 404 ресурсів. Зрозуміло, що за допомогою задавання значення приросту зсуву рівним різним значенням, можна настроювати компроміс між перешкодами і використанням ресурсів. Наприклад, таблиці 500-700 на фіг. 5-7 ілюструють різні перетворення в сітці ресурсів, які можуть виходити із застосування вищенаведених рівнянь для PUCCH 20 значень  shift , що варіюються. Зокрема, таблиця 500 на фіг. 5 ілюструє значення  shift в 2, яке може використовуватися, щоб передбачити 18 користувачів; таблиця 600 на фіг. 6 ілюструє PUCCH 25 значення  shift PUCCH PUCCH в 3, яке може використовуватися, щоб передбачити 12 користувачів; і таблиця 700 на фіг. 7 ілюструє значення  shift користувачів. PUCCH в 1, яке може використовуватися, щоб передбачити 36 cell 30 Як додатково використовується у вищенаведених рівняннях, ncs представляє глобальний зсув, який може застосовуватися до всіх елементів у сітці 404 ресурсів. Це може застосовуватися, наприклад, щоб зменшувати ефекти перешкод між сусідніми стільниками, які cell використовують сітки 404 ресурсів. В одному прикладі, ncs може бути сформоване на основі ідентифікаторів відповідних стільників, щоб забезпечувати те, що сітки 404 ресурсів мають cell 35 затримки, що варіюються у часі між сусідніми стільниками. Наприклад, ncs може бути сформоване як псевдовипадкове значення, яке може бути відібране і/або інакше сформоване залежно від ідентифікатора для стільника, що реалізовує значення. Аналогічно,  offset представляє інший коефіцієнт зсуву, який може застосовуватися до сітки 404 ресурсів і/або частини сітки 404 ресурсів, яка повинна використовуватися для виділення ресурсів (наприклад, PUCCH 40 якщо N′ менше загального числа рядків в сітці 404 ресурсів). В одному прикладі, 9 PUCCH  offset може UA 100145 C2 5 10 15 бути заздалегідь визначеним значенням, яке може бути постійним і/або визначатися на основі заздалегідь вказаної функції відносно ідентифікатора стільника. Як додатково ілюструють вищенаведені рівняння, виділення ресурсів може розрізнюватися на основі того, чи використовується звичайний CP або розширений CP. Як необмежуючий приклад, виділення ресурсів у випадку звичайного CP може використовувати чотири ортогональних покриття і займати перше ортогональне покриття, чергуватися між другим і четвертим ортогональними покриттями і потім займати третє ортогональне покриття, як описано вище. Альтернативно, виділення ресурсів у випадку розширеного CP замість цього може використовувати три ортогональних покриття і займати кожне ортогональне покриття по порядку доти, доки ортогональні покриття, відповідно, не витрачені. Відповідно до одного аспекту, технології виділення ресурсів, описані в даному документі, можуть давати в результаті підвищення продуктивності відносно традиційних технологій. Наприклад, традиційні технології виділення в сітці ресурсів використовуються на основі оцінки втрати ортогональності внаслідок розсіяння в каналі та доплерівського ефекту. Можна брати до уваги, що втрата ортогональності внаслідок розсіяння в каналі залежить від рознесення циклічних зсувів, і що втрата ортогональності внаслідок доплерівського ефекту залежить від поелементного добутку пари ортогональних покриттів. Додатково, можна брати до уваги, що поелементний добуток noc (ns )  1 і набору { noc (ns )  0 , noc (ns )  2 } є ідентичним поелементному добутку noc (ns )  3 і набору { noc (ns )  0 , noc (ns )  2 }. Іншими словами, по 20 елементний добуток noc (ns )  1 і набору { noc (ns )  0 , noc (ns )  2 } - це { [1 1 1 1] , [1 1 1 1] }, тоді як поелементний добуток n (n )  3 і набору { n (n )  0 , oc s oc s [1 1 1 1] , [1 1 1 1] }. Як результат, можна брати до n (n )  2 } – це { oc s уваги, що у випадку PUCCH з повним завантаженням втрата ортогональності внаслідок розсіяння в каналі для noc (ns )  1 може зменшувати внаслідок того, що відстань до 25 30 35 40 45 50 55 найближчого циклічного зсуву, перетворена в ідентичні noc (ns )  1 ортогональних покриттів, подвоюється, при цьому втрата ортогональності для інших випадків є незмінною. Додатково, можна брати до уваги, що у випадку PUCCH з частковим завантаженням, n′(ns) може бути заповнено спочатку парними значеннями так, що ідентична ортогональність підтримується. На фіг. 8-9 проілюстровані технології, які можуть виконуватися відповідно до різних аспектів, викладених в даному документі. Хоча з метою спрощення пояснення технології показані та описані як послідовність етапів, зрозуміло, що технології не обмежені порядком етапів, оскільки деякі етапи можуть, відповідно до одного або більше аспектів, виконуватися в іншому порядку і/або паралельно з етапами, відмінними від етапів, показаних та описаних в даному документі. Наприклад, фахівцям в даній галузі техніки повинне бути зрозуміло, що технологія може бути альтернативно представлена як послідовність взаємозв'язаних станів або подій, наприклад, на діаграмі станів. Більше того, не всі проілюстровані етапи можуть бути використані для того, щоб реалізовувати технологію відповідно до одного або більше аспектів. На фіг. 8 проілюстрована технологія 800 для мультиплексування одного або більше користувачів (наприклад, UE 120) в набір ресурсів зв'язку. Потрібно брати до уваги, що технологія 800 може бути виконана, наприклад, за допомогою базової станції (наприклад, базової станції 110) і/або будь-якого іншого відповідного мережного пристрою. Технологія 800 починається на етапі 802, на якому ідентифікується набір ACK/NACK-ресурсів у часі і/або частоті. Потім, на етапі 804, ACK/NACK-ресурси, ідентифіковані на етапі 802, розділяються на основі одного або більше циклічних зсувів і чотирьох ортогональних покриттів (наприклад, як проілюстровано за допомогою сітки 404 ресурсів даних). Технологія 800 потім може завершуватися на етапі 806, на якому один або більше користувачів мультиплексуються в ідентифіковані ресурси за допомогою виділення циклічних зсувів, що варіюються, і/або ортогональних покриттів (наприклад, що виражаються як слоти в сітці 404 ресурсів) для відповідних користувачів згідно з щонайменше однією функцією виділення ресурсів (наприклад, функціями виділення ресурсів, описаними вище). Фіг. 9 ілюструє технологію 900 для реалізації функції виділення ресурсів, щоб перетворювати набір індексованих користувачів у належні циклічні зсуви та ортогональні покриття, що відповідають каналу керування (наприклад, PUCCH). Технологія 900 може виконуватися, наприклад, за допомогою вдосконаленого вузла В (eNB) і/або будь-якого іншого підходящого мережного пристрою. Технологія 900 починається на етапі 902, на якому ідентифікується набір ресурсів і набір UE, яким повинні виділятися ресурси. На етапі 904, сітка 10 UA 100145 C2 ресурсів, що відповідає ресурсам, ідентифікованим на етапі 902, формується так, що сітка містить 12 циклічних зсувів у часі і 4 ортогональних покриття в коді. Потім, на етапі 906 ідентифікується приріст зсуву, асоційований із сіткою ресурсів (наприклад,  shift ). На етапі 908, що зростають індекси ресурсів (наприклад, n′(ns)) призначаються для UE, ідентифікованих на етапі 902. Після завершення дій, описаних на етапах 902-908, технологія 900 може завершуватися на етапі 910, на якому UE, ідентифіковані на етапі 902, перетворюються в ресурси в сітці ресурсів, сформованій на етапі 904, на основі індексів ресурсів, що призначаються UE на етапі 908. Перетворення на етапі 910 може здійснюватися на основі функції виділення ресурсів, яка може бути використана для того, щоб виконувати кроки по першому ортогональному покриттю при зростанні циклічних зсувів як по функція від приросту зсуву, чергуватися між другим і четвертим ортогональними покриттями при зростанні циклічних зсувів залежно від приросту зсуву після завершення першого ортогонального покриття і виконувати кроки по третьому ортогональному покриттю при зростанні циклічних зсувів залежно від приросту зсуву після завершення другого і четвертого ортогональних покриттів. На фіг. 10 проілюстрований пристрій 1000, який забезпечує розділення ресурсів керування для подальшого виділення. Потрібно брати до уваги, що пристрій 1000 представлений як такий, що включає в себе функціональні блоки, які можуть бути функціональними блоками, які представляють функції, реалізовані за допомогою процесора, програмного забезпечення або комбінації вищезазначеного (наприклад, мікропрограмного забезпечення). Пристрій 1000 може бути реалізований за допомогою базової станції (наприклад, базової станції 110) і може включати в себе модуль 1002 для ідентифікації набору ресурсів ACK/NACK-даних і модуль 1004 для розділення ресурсів ACK/NACK-даних в сітчасту структуру ресурсів, яка містить один або більше циклічних зсувів і чотири ортогональних покриття. Фіг. 11 є блок-схемою системи 1100, яка може бути використана для того, щоб реалізовувати різні аспекти функціональності, описаної в даному документі. В одному прикладі, система 1100 включає в себе базову станцію або вузол В 1102. Як проілюстровано, вузол В 1102 може приймати сигнал(и) від одного або більше UE 1104 через одну або більше приймальних (Rx) антен 1106 і передавати в один або більше UE 1104 через одну або більше передавальних (Tx) антен 1108. Додатково, вузол В 1102 може містити приймальний пристрій 1110, який приймає інформацію від приймальної антени 1106. В одному прикладі, приймальний пристрій 1110 може бути функціонально асоційований з демодулятором (Demod) 1112, який демодулює інформацію, що приймається. Демодульовані символи можуть потім бути проаналізовані за допомогою процесора 1114. Процесор 1114 може бути з'єднаний із запам'ятовуючим пристроєм 1116, який може зберігати інформацію, зв'язану з кластерами коду, призначення терміналів доступу, таблиці пошуку, зв'язані з ними, унікальні послідовності скремблювання і/або інші належні типи інформації. В одному прикладі, вузол В 1102 може використовувати процесор 1114, щоб виконувати технології 800, 900 і/або інші аналогічні і відповідні технології. Вузол В 1102 також може включати в себе модулятор 1118, який може мультиплексувати сигнал для передачі за допомогою передавального пристрою 1120 через передавальну антену(и) 1108. Фіг. 12 є блок-схемою іншої системи 1200, яка може бути використана для того, щоб реалізовувати різні аспекти функціональності, описаної в даному документі. В одному прикладі, система 1200 включає в себе мобільний термінал 1202. Як проілюстровано, мобільний термінал 1202 може приймати сигнал(и) від однієї або більше базових станцій 1204 і передавати в одну або більше базових станцій 1204 через одну або більше антен 1208. Додатково, мобільний термінал 1202 може містити приймальний пристрій 1210, який приймає інформацію від антени 1208. В одному прикладі, приймальний пристрій 1210 може бути функціонально асоційований з демодулятором (Demod) 1212, який демодулює інформацію, що приймається. Демодульовані символи можуть потім аналізуватися за допомогою процесора 1214. Процесор 1214 може бути з'єднаний із запам'ятовуючим пристроєм 1216, який може зберігати дані і/або програмні коди, зв'язані з мобільним терміналом 1202. 1202 мобільного термінала також може включати в себе модулятор 1218, який може мультиплексувати сигнал для передачі за допомогою передавального пристрою 1220 через антену(и) 1208. Фіг. 13 ілюструє систему бездротового зв'язку множинного доступу відповідно до різних аспектів. В одному прикладі, точка 1300 доступу включає в себе декілька груп антен. Як проілюстровано на фіг. 13, одна група антен може включати в себе антени 1304 та 1306, інша може включати в себе антени 1308 та 1310, і ще одна може включати в себе антени 1312 та 1314. Хоча тільки дві антени показані на фіг. 13 для кожної групи антен, потрібно брати до уваги, що більше або менше антен може бути використано для кожної групи антен. В іншому PUCCH 5 10 15 20 25 30 35 40 45 50 55 60 11 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 прикладі, термінал 1316 доступу може підтримувати зв'язок з антенами 1312 та 1314, при цьому антени 1312 та 1314 передають інформацію в термінал 1316 доступу по прямій лінії 1320 зв'язку і приймають інформацію від термінала 1313 доступу по зворотній лінії 1318 зв'язку. Додатково і/або альтернативно, термінал 1322 доступу може підтримувати зв'язок з антенами 1306 та 1308, при цьому антени 1306 та 1308 передають інформацію в термінал 1322 доступу по прямій лінії 1326 зв'язку і приймають інформацію від термінала 1322 доступу по зворотній лінії 1324 зв'язку. У системі дуплекса з частотним розділенням лінії 1318, 1320, 1324 та 1326 зв'язку можуть використовувати різні частоти для зв'язку. Наприклад, пряма лінія 1320 зв'язку може використовувати частоту, відмінну від тієї, яка використовується за допомогою зворотної лінії 1318 зв'язку. Кожна група антен і/або зона, в якій вони повинні обмінюватися даними, може згадуватися як сектор точки доступу. Відповідно до одного аспекту, групи антен можуть бути виконані з можливістю передавати в термінали доступу в секторі зон, що покриваються за допомогою точки 1300 доступу. При зв'язку по прямих лініях 1320 та 1326 зв'язку, передавальні антени точки 1300 доступу можуть використовувати формування діаграми направленості для того, щоб поліпшувати відношення "сигнал-шум" прямих ліній зв'язку для різних терміналів 1316 та 1322 доступу. Крім того, точка доступу, що використовує формування діаграми направленості для того, щоб передавати в термінали доступу, розкидані довільно по її покриттю, викликає менше перешкод для терміналів доступу в сусідніх стільниках, ніж точка доступу, що передає через одну антену в усі свої термінали доступу. Точка доступу, наприклад, точка 1300 доступу, може бути стаціонарною станцією, що використовується для обміну даними з терміналами, і також може згадуватися як базова станція, вузол В, мережа доступу і/або інший належний термін. Крім цього, термінал доступу, наприклад, термінал 1316 або 1322 доступу, також може згадуватися як мобільний термінал, абонентський пристрій (UE), пристрій бездротового зв'язку, термінал, бездротовий термінал і/або інший належний термін. На фіг. 14 представлена блок-схема, що ілюструє зразкову систему 1400 бездротового зв'язку, в якій можуть функціонувати різні аспекти, описані в даному документі. В одному прикладі, система 1400 є системою з багатьма входами і багатьма виходами (MIMO), яка включає в себе систему 1410 передавального пристрою і систему 1450 приймального пристрою. Потрібно брати до уваги, проте, що система 1410 передавального пристрою і/або система 1450 приймального пристрою також можуть бути застосовані до системи з багатьма входами та одним виходом, в якій, наприклад, декілька передавальних антен (наприклад, в базовій станції) можуть передавати один або більше потоків символів в один антенний пристрій (наприклад, мобільну станцію). Додатково, потрібно брати до уваги те, що аспекти системи 1410 передавального пристрою і/або системи 1450 приймального пристрою, описані в даному документі, можуть бути використані в зв'язку з антенною системою з одним виходом та одним входом. Відповідно до одного аспекту, дані трафіку для ряду потоків даних надаються в системі 1410 передавального пристрою з джерела 1412 даних в процесор 1414 даних передачі (TX). В одному прикладі, кожний потік даних потім може бути переданий через відповідну передавальну антену 1424. Додатково, процесор 1414 ТХ-даних може форматувати, кодувати і перемежовувати дані трафіку для кожного потоку даних на основі конкретної схеми кодування, вибраної для кожного відповідного потоку даних, щоб надавати кодовані дані. В одному прикладі, кодовані дані для кожного потоку даних можуть потім бути мультиплексовані з пілотними даними з використанням OFDM-технологій. Пілотні дані можуть бути, наприклад, відомим шаблоном даних, який обробляється відомим способом. Додатково, пілотні дані можуть використовуватися в системі 1450 приймального пристрою для того, щоб оцінювати відклик каналу. Повертаючись до системи 1410 передавального пристрою, мультиплексовані пілот-сигнали і кодовані дані для кожного потоку даних можуть бути модульовані (тобто символьно перетворені) на основі конкретної схеми модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраної для кожного відповідного потоку даних, щоб надавати символи модуляції. В одному прикладі, швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені за допомогою інструкцій, що виконуються, і/або наданих за допомогою процесора 1430. Потім символи модуляції для всіх потоків даних можуть бути надані в ТХ-процесор 1420, який додатково може обробляти символи модуляції (наприклад, для OFDM). TX MIMO-процесор 1420 далі може надавати NT потоків символів модуляції в NT приймально-передавальних пристроїв 1422a-1422t. В одному прикладі, кожний приймально-передавальний пристрій 1422 може приймати та обробляти відповідний потік символів, щоб надавати один або більше 12 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 аналогових сигналів. Кожний приймально-передавальний пристрій 1422 потім додатково може приводити до необхідних параметрів (наприклад, посилювати, фільтрувати і перетворювати з підвищенням частоти) аналогові сигнали, щоб надавати модульований сигнал, підходящий для передачі по MIMO-каналу. Відповідно, NT модульованих сигналів з приймально-передавальних пристроїв 1422a-1422t можуть потім бути передані з NT антен 1424a-1424t, відповідно. Відповідно до іншого аспекту, модульовані сигнали, що передаються, можуть бути прийняті в системі 1450 приймального пристрою за допомогою NR антен 1452a-1452r. Сигнал, що приймається, з кожної антени 1452 потім може бути наданий у відповідні приймальнопередавальні пристрої 1454. В одному прикладі, кожний приймально-передавальний пристрій 1454 може приводити до необхідних параметрів (наприклад, фільтрувати, посилювати і перетворювати із зниженням частоти) відповідний сигнал, що приймається, відцифровувати приведений до необхідних параметрів сигнал, щоб надавати вибірки, і потім обробляти вибірки, щоб надавати відповідний потік символів, "що приймається". Процесор 1460 RX/MIMO-даних потім може приймати та обробляти NR потоків символів, що приймаються від NR приймальнопередавальних пристроїв 1454 на основі конкретної технології обробки приймального пристрою, щоб надавати NT "виявлених" потоків символів. В одному прикладі, кожний виявлений потік символів може включати в себе символи, які є оцінками символів модуляції, що передаються для відповідного потоку даних. RX-процесор 1460 потім може обробляти кожний потік символів, щонайменше частково, за допомогою демодуляції, оберненого перемежовування і декодування кожного виявленого потоку символів, щоб відновлювати дані трафіку для відповідного потоку даних. Таким чином, обробка за допомогою RX-процесора 1460 може бути комплементарна обробці, що виконується за допомогою TX MIMO-процесора 1420 і процесора 1416 ТХ-даних в системі 1410 передавального пристрою. RX-процесор 1460 додатково може надавати оброблені потоки символів в приймач 1464 даних. Відповідно до одного аспекту, оцінка відклику каналу, сформована за допомогою RXпроцесора 1460, може бути використана для того, щоб виконувати просторово-часову обробку в приймальному пристрої, регулювати рівень потужності, змінювати швидкості або схеми модуляції або виконувати інші дії. Додатково, RX-процесор 1460 додатково може оцінювати такі характеристики каналу, як, наприклад, відношення сигналу до перешкод і шуму (SNR) виявлених потоків символів. RX-процесор 1460 потім може надавати оцінені характеристики каналу в процесор 1470. В одному прикладі, RX-процесор 1460 і/або процесор 1470 додатково можуть одержувати оцінку "фактичного" SNR для системи. Процесор 1470 потім може надавати інформацію про стан каналу (CSI), яка може містити інформацію відносно лінії зв'язку і/або потоку даних, що приймається. Ця інформація може включати в себе, наприклад, фактичний SNR. CSI потім може бути оброблений за допомогою процесора 1418 ТХ-даних, модульований за допомогою модулятора 1480, приведений до необхідних параметрів за допомогою приймально-передавальних пристроїв 1454a-1454r і переданий назад в систему 1410 передавального пристрою. Крім цього, джерело 1416 даних в системі 1450 приймального пристрою може надавати додаткові дані, які повинні бути оброблені за допомогою процесора 1418 ТХ-даних. Повертаючись до системи 1410 передавального пристрою, модульовані сигнали із системи 1450 приймального пристрою можуть потім бути прийняті за допомогою антен 1424, приведені до необхідних параметрів за допомогою приймально-передавальних пристроїв 1422, демодульовані за допомогою демодулятора 1440 та оброблені за допомогою процесора 1442 RX-даних, щоб відновлювати CSI, повідомлений за допомогою системи 1450 приймального пристрою. В одному прикладі повідомлений CSI потім може бути наданий в процесор 1430 і використаний для того, щоб визначати швидкості передачі даних, а також схеми кодування і модуляції, які повинні бути використані для одного або більше потоків дані. Визначені схеми кодування і модуляції далі можуть бути надані в приймально-передавальні пристрої 1422 для квантування і/або використання в подальших передачах в системі 1450 приймального пристрою. Додатково і/або альтернативно, повідомлений CSI може використовуватися за допомогою процесора 1430 для того, щоб формувати різні команди керування для процесора 1414 ТХ-даних і TX MIMO-процесора 1420. В іншому прикладі CSI і/або інша інформація, що обробляється за допомогою процесора 1442 RX-даних, може бути надана в приймач 1444 даних. В одному прикладі, процесор 1430 в системі 1410 передавального пристрою і процесор 1470 в системі 1450 приймального пристрою керують роботою у відповідних системах. Додатково, запам'ятовуючий пристрій 1432 в системі 1410 передавального пристрою і запам'ятовуючий пристрій 1472 в системі 1450 приймального пристрою можуть надавати зберігання програмних кодів і даних, що використовуються за допомогою процесорів 1430 та 1470, відповідно. 13 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 Додатково, в системі 1450 приймального пристрою різні технології обробки можуть використовуватися для того, щоб обробляти NR сигналів, що приймаються, щоб виявляти NT потоків символів, що передаються. Ці технології обробки приймального пристрою можуть включати в себе просторові і просторово-часові технології обробки приймального пристрою, які також можуть згадуватися як технології корекції, і/або технології обробки приймального пристрою "послідовне формування провалів/корекції і заглушення перешкод", які також можуть згадуватися як технології обробки приймального пристрою "послідовне заглушення перешкод" або "послідовне заглушення". Потрібно розуміти, що аспекти, описані в даному документі, можуть бути реалізовані за допомогою апаратних засобів, програмного забезпечення, мікропрограмного забезпечення, проміжного програмного забезпечення, мікрокоду або будь-якої комбінації вищезазначеного. Коли системи і/або способи реалізовані в програмному забезпеченні, мікропрограмному забезпеченні, проміжному програмному забезпеченні або мікрокоді, програмному коді або сегментах коду, вони можуть бути збережені на машинозчитуваному носії, такому як компонент зберігання даних. Сегмент коду може представляти процедуру, функцію, підпрограму, програму, стандартну процедуру, вкладену процедуру, модуль, комплект програмного забезпечення, клас або будь-яке поєднання інструкцій, структур даних або операторів програми. Сегмент коду може бути зв'язаний з іншим сегментом коду або апаратною схемою за допомогою передачі і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані тощо можуть бути передані, переадресовані або переслані за допомогою будьякого належного засобу, в тому числі спільного використання пам'яті, передачі повідомлень, передачі маркера, передачі по мережі тощо. При реалізації в програмному забезпеченні, описані в даному документі технології можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій тощо), які виконують описані в даному документі функції. Програмні коди можуть бути збережені в запам'ятовуючому пристрої і приведені у виконання за допомогою процесорів. Запам'ятовуючий пристрій може бути реалізований в процесорі або зовні по відношенню до процесора, причому у другому випадку він може бути функціонально з'єднаний з процесором за допомогою різних засобів, відомих в даній галузі техніки. Те, що описано вище, включає в себе приклади одного або більше аспектів. Звичайно, неможливо описати кожне імовірне поєднання компонентів або технологій при описі вищезазначених аспектів, але фахівці в даній галузі техніки можуть визнати, що допустимі багато додаткових поєднання і перестановок різних аспектів. Отже, описані аспекти мають намір охоплювати всі подібні перетворення, модифікації і різновиди, які попадають під суть та обсяг прикладеної формули винаходу. Більше того, в рамках того, як термін "включає в себе" використовується в докладному описі або в формулі винаходу, цей термін має намір бути включним способом, аналогічним терміну "містить", як "містить" інтерпретується, коли використовується як перехідне слово в формулі винаходу. Крім того, термін "або" при використанні в докладному описі або формулі винаходу має намір бути "невиключним або". Посилальні позиції 100 система для виділення і керування ресурсами 110 базова станція 112 модуль виділення ресурсів 114 планувальник 116, 122 процесор 118, 124 запам'ятовуючий пристрій 120 абонентський пристрій 132 розклад виділення ресурсів 134 ACK/NACK-інформація 200 схема, яка ілюструє зразкову структуру ресурсів 202 блок ресурсів (RB) 302, 304, 400 схеми 402, 404 схема ресурсів 1000 пристрій, який забезпечує розділення ресурсів керування для подальшого виділення 1002 модуль для ідентифікації набору ресурсів ACK/NACK-даних 1004 модуль для розділення ресурсів ACK/NACK-даних 1100, 1200 система для реалізації аспектів функціональності 1102 базова станція 1104 абонентський пристрій 1106 приймальні антени 14 UA 100145 C2 5 10 15 20 25 30 1108 передавальні антени 1110 приймальний пристрій 1112 демодулятор 1114 процесор 1116, 1216 запам'ятовуючий пристрій 1118 модулятор 1202 мобільний термінал 1204 базова станція 1208 антени 1210 приймальний пристрій 1212 демодулятор 1214 процесор 1218 модулятор 1220 передавальний пристрій 1300 точка доступу 1304, 1306, 1308, 1310, 1312, 1314 антени 1313, 1316, 1322 термінал доступу 1318, 1324 зворотна лінія зв'язку 1320, 1326 пряма лінія зв'язку 1400 система бездротового зв'язку 1410 система передавального пристрою 1412 джерело даних 1414, 1418 процесор ТХ-даних 1422 приймально-передавальний пристрій 1424 передавальна антена 1430 процесор 1432, 1472 запам'ятовуючий пристрій 1450 система приймального пристрою 1452 приймальна антена 1454 приймально-передавальний пристрій 1460 процесор RX/MIMO-даних 1464 приймач даних 1470 процесор 1480 модулятор 35 ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Спосіб виділення ресурсів в системі бездротового зв'язку, який включає етапи, на яких: ідентифікують набір ресурсів підтвердження прийому (АСК)/заперечення прийому (NACK); формують сітку ресурсів, яка відповідає набору ACK/NACK-ресурсів, причому сітка ресурсів має першу розмірність, яка відповідає одному або більше циклічним зсувам, і другу розмірність, яка відповідає чотирьом ортогональним покриттям; і мультиплексують одного або більше користувачів у ідентифікований набір ACK/NACK-ресурсів щонайменше частково за допомогою виділення ресурсів, що відповідають належним позиціям в сітці ресурсів, для відповідних користувачів з одного або більше користувачів. 2. Спосіб за п. 1, в якому набір ACK/NACK-ресурсів відповідає фізичному каналу керування висхідної лінії зв'язку (PUCCH). 3. Спосіб за п. 1, в якому набір ACK/NACK-ресурсів відповідає блоку ресурсів, що містить множину символів даних і множину символів опорних сигналів, а ортогональні покриття відповідають ортогональним послідовностям, що застосовуються до відповідних сигналів, які передаються в символах даних. 4. Спосіб за п. 3, в якому ортогональні покриття містять коди Уолша. 5. Спосіб за п. 3, в якому множина символів даних містить 4 символи даних. 6. Спосіб за п. 1, в якому один або більше циклічних зсувів містять 12 циклічних зсувів. 7. Спосіб за п. 6, який додатково включає етапи, на яких: перетворюють циклічні зсуви в належні кути, що відповідають одиничному колу;і призначають циклічний зсув, що відповідає позиції в сітці ресурсів, яка виділена користувачеві щонайменше частково за допомогою планування ACK/NACK-передачі користувачем на виділених ресурсах при часовій затримці, яка відповідає куту, перетвореному в призначений циклічний зсув. 15 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 8. Спосіб за п. 1, в якому мультиплексування включає етап, на якому виділяють ресурси для відповідних користувачів з використанням сітки ресурсів щонайменше частково на основі функції виділення ресурсів. 9. Спосіб за п. 8, в якому мультиплексування додатково включає етапи, на яких: призначають індекси ресурсів відповідним користувачам, яким повинні виділятися ресурси; і виділяють ресурси для відповідних користувачів через функцію виділення ресурсів в порядку зростання на основі індексів ресурсів, що відповідають користувачам. 10. Спосіб за п. 9, в якому виділення ресурсів для відповідних користувачів через функцію виділення ресурсів включає етапи, на яких: виділяють зростаючі циклічні зсуви для відповідних користувачів в першому ортогональному покритті; виділяють зростаючі циклічні зсуви для відповідних користувачів, що чергуються між другим і четвертим ортогональними покриттями після завершення першого ортогонального покриття; і виділяють зростаючі циклічні зсуви для відповідних користувачів в третьому ортогональному покритті після завершення другого і четвертого ортогональних покриттів. 11. Спосіб за п. 10, в якому виділення ресурсів для відповідних користувачів через функцію виділення ресурсів додатково включає етап, на якому збільшують циклічні зсуви, що виділяються для відповідних суміжно-індексованих користувачів, згідно зі значенням приросту зсуву. 12. Спосіб за п. 1, який додатково включає етап, на якому зсувають сітку ресурсів у часі на величину, яка визначається залежно від ідентифікатора стільника. 13. Спосіб за п. 12, в якому зсування включає етап, на якому визначають величину зсуву як псевдовипадкове значення, яке формується залежно від ідентифікатора стільника. 14. Пристрій бездротового зв'язку, який містить: запам'ятовуючий пристрій, який зберігає дані, що стосуються ресурсів каналу підтвердження прийому (АСК), набору абонентських пристроїв (UE), яким повинні виділятися ресурси АСКканалу, і набору з чотирьох ортогональних покриттів; і процесор, виконаний з можливістю формувати сітку для ресурсів АСК-каналу, яка має першу розмірність, яка відповідає одному або більше циклічним зсувам, і другу розмірність, яка відповідає чотирьом ортогональним покриттям, і виділяти ресурси АСК-каналу, що відповідають належним слотам в сітці ресурсів, для відповідних UE. 15. Пристрій бездротового зв'язку за п. 14, в якому ресурси АСК-каналу відповідають фізичному каналу керування висхідної лінії зв'язку (PUCCH). 16. Пристрій бездротового зв'язку за п. 14, в якому ресурси АСК-каналу містять блок ресурсів, причому блок ресурсів містить множину символів даних і множину пілотних символів. 17. Пристрій бездротового зв'язку за п. 14, в якому ортогональні покриття містять коди Уолша, що застосовуються до відповідних сигналів, які передаються у множині символів даних в блоці ресурсів. 18. Пристрій бездротового зв'язку за п. 14, в якому процесор додатково виконаний з можливістю формувати один або більше циклічних зсувів на основі кутів в одиничному колі. 19. Пристрій бездротового зв'язку за п. 14, в якому запам'ятовуючий пристрій додатково зберігає дані, що стосуються індексів ресурсів, які відповідно асоційовані з набором UE, яким повинні виділятися ресурси АСК-каналу, і функцією виділення ресурсів, і процесор додатково виконаний з можливістю виділяти ресурси для відповідних UE з використанням функції виділення ресурсів в порядку зростання індексів ресурсів, які відповідно асоційовані з UE. 20. Пристрій бездротового зв'язку за п. 19, в якому процесор додатково виконаний з можливістю використовувати функцію виділення ресурсів щонайменше частково за допомогою виділення ресурсів для відповідних UE, асоційованих з циклічними зсувами для першого ортогонального покриття, циклічними зсувами, що чергуються між другим і четвертим ортогональними покриттями, після завершення першого ортогонального покриття, і циклічними зсувами для третього ортогонального покриття після завершення другого і четвертого ортогональних покриттів, в порядку зростання індексів ресурсів, які відповідно асоційовані з UE. 21. Пристрій бездротового зв'язку за п. 20, в якому запам'ятовуючий пристрій додатково зберігає дані, що стосуються параметра приросту, і процесор додатково виконаний з можливістю збільшувати виділення циклічного зсуву для належним чином індексованих UE за допомогою параметра приросту. 22. Пристрій, який забезпечує виділення ресурсів в системі бездротового зв'язку, причому пристрій містить: засіб для ідентифікації набору ресурсів підтвердження прийому (АСК)/заперечення прийому (NACK); і 16 UA 100145 C2 5 10 15 20 25 30 35 40 45 50 55 60 засіб для формування сітчастої структури ресурсів для виділення ідентифікованих ACK/NACKресурсів, при цьому сітчаста структура ресурсів задається відносно щонайменше одного циклічного зсуву і чотирьох ортогональних покриттів. 23. Пристрій за п. 22, в якому набір ACK/NACK-ресурсів відповідає фізичному каналу керування висхідної лінії зв'язку (PUCCH). 24. Пристрій за п. 22, в якому набір ACK/NACK-ресурсів відповідає блоку ресурсів, що містить множину символів даних і множину символів опорних сигналів демодуляції (DM-RS), а ортогональні покриття відповідають ортогональним послідовностям, що використовуються для передачі у множині символів даних. 25. Пристрій за п. 22, який додатково містить засіб для формування щонайменше одного циклічного зсуву на основі відповідних кутів в одиничному колі. 26. Пристрій за п. 22, який додатково містить: засіб для індексування відповідних користувачів, яким повинні виділятися ACK/NACK-ресурси; і засіб для виділення ACK/NACK-ресурсів індексованим користувачам згідно з їх відповідними індексами. 27. Пристрій за п. 26, в якому засіб для виділення ACK/NACK-ресурсів містить засіб для виділення слотів ресурсів в сітчастій структурі ресурсів для відповідних індексованих користувачів, при цьому ресурси, що виділяються для відповідних користувачів, відповідають циклічним зсувам для першого ортогонального покриття, циклічним зсувам, що чергуються між другим і четвертим ортогональними покриттями, після завершення першого ортогонального покриття, і циклічним зсувам для третього ортогонального покриття після завершення другого і четвертого ортогональних покриттів. 28. Пристрій за п. 26, в якому засіб для виділення ACK/NACK-ресурсів додатково містить засіб для збільшення виділення циклічного зсуву для відповідних індексованих користувачів за допомогою попередньо сконфігурованого параметра приросту. 29. Машиночитаний носій, що містить збережену на ньому комп'ютерну програму для виділення ресурсів в системі бездротового зв'язку, причому програма містить: код для інструктування комп'ютера формувати сітку ресурсів для фізичного каналу керування висхідної лінії зв'язку (PUCCH) щонайменше частково за допомогою задання першої розмірності сітки ресурсів, виходячи з щонайменше одного циклічного зсуву, і задання другої розмірності сітки ресурсів, виходячи з чотирьох ортогональних покриттів; і код для інструктування комп'ютера виділяти слоти в сітці ресурсів для відповідних терміналів, яким повинні призначатися PUCCH-ресурси. 30. Машиночитаний носій за п. 29, в якому програма додатково містить код для інструктування комп'ютера індексувати відповідні термінали, яким повинні призначатися PUCCH-ресурси, при цьому код для інструктування комп'ютера виділяти містить код для інструктування комп'ютера виділяти слоти в сітці ресурсів для відповідних терміналів залежно від відповідних індексів, асоційованих з терміналами. 31. Машиночитаний носій за п. 30, в якому код для інструктування комп'ютера виділяти додатково містить код для інструктування комп'ютера виділяти слоти в сітці ресурсів, асоційованої з першим ортогональним покриттям, слоти в сітці ресурсів, що чергуються між другим ортогональним покриттям і четвертим ортогональним покриттям, після завершення слотів в сітці ресурсів, що відповідає першому ортогональному покриттю, і слоти в сітці ресурсів, асоційованої з третім ортогональним покриттям, після завершення слотів в сітці ресурсів, що відповідає другому ортогональному покриттю і четвертому ортогональному покриттю, для відповідних терміналів залежно від індексів, відповідно асоційованих з терміналами. 32. Спосіб виділення ресурсів в системі бездротового зв'язку, який включає етапи, на яких: формують сітку ресурсів, що відповідає ресурсам фізичного каналу керування висхідної лінії зв'язку (PUCCH), при цьому перша розмірність сітки ресурсів задається за допомогою дванадцяти циклічних зсувів у часі, а друга розмірність сітки ресурсів задається за допомогою чотирьох ортогональних покриттів в коді; ідентифікують параметр приросту зсуву; призначають зростаючі індекси ресурсів відповідним абонентським пристроям (UE), яким повинні виділятися PUCCH-ресурси; і виділяють PUCCH-ресурси для індексованих UE щонайменше частково за допомогою виділення відповідних слотів в сітці ресурсів для відповідних UE згідно з щонайменше однією функцією виділення ресурсів, яка виконує кроки по першому ортогональному покриттю в сітці ресурсів при зростанні циклічних зсувів залежно від параметра приросту зсуву, чергується між другим і четвертим ортогональними покриттями при зростанні циклічних зсувів в сітці ресурсів 17 UA 100145 C2 залежно від параметра приросту зсуву після завершення першого ортогонального покриття і виконує кроки по третьому ортогональному покриттю в сітці ресурсів при зростанні циклічних зсувів залежно від параметра приросту зсуву після завершення другого і четвертого ортогональних покриттів. 18 UA 100145 C2 19 UA 100145 C2 20 UA 100145 C2 21 UA 100145 C2 22 UA 100145 C2 23 UA 100145 C2 24 UA 100145 C2 25 UA 100145 C2 26 UA 100145 C2 27 UA 100145 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 28
