Системи, способи та пристрій для забезпечення надійності звіту про стан буфера

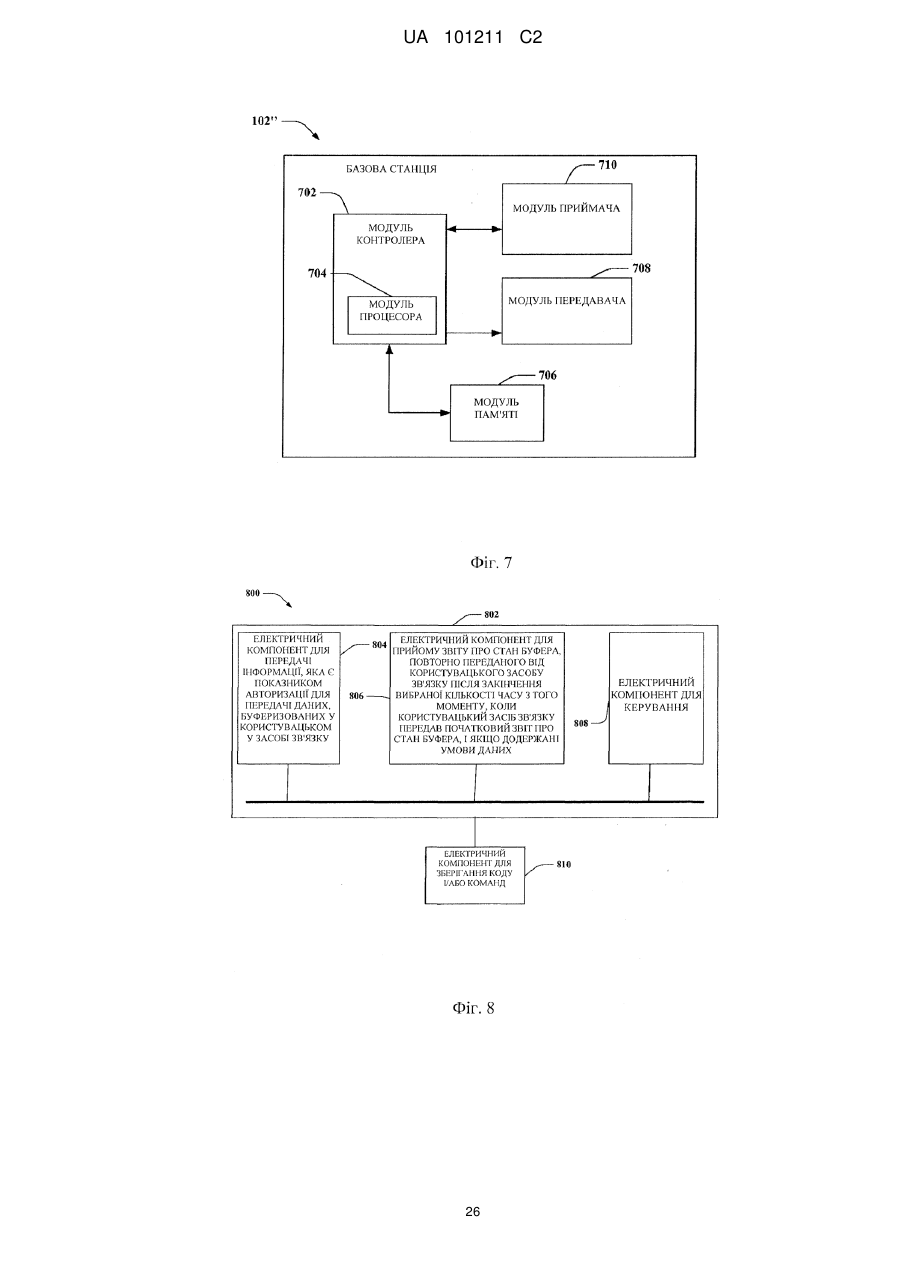

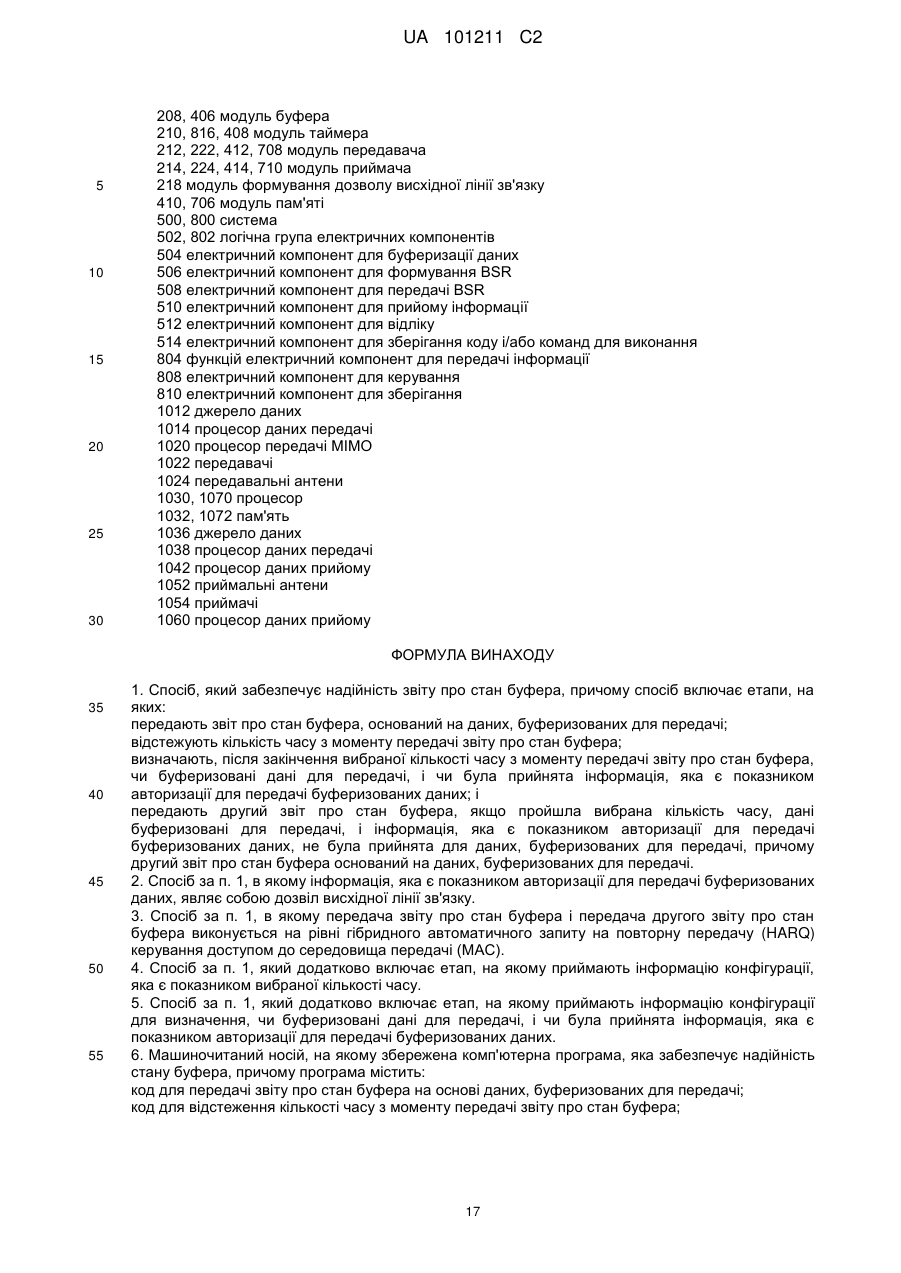

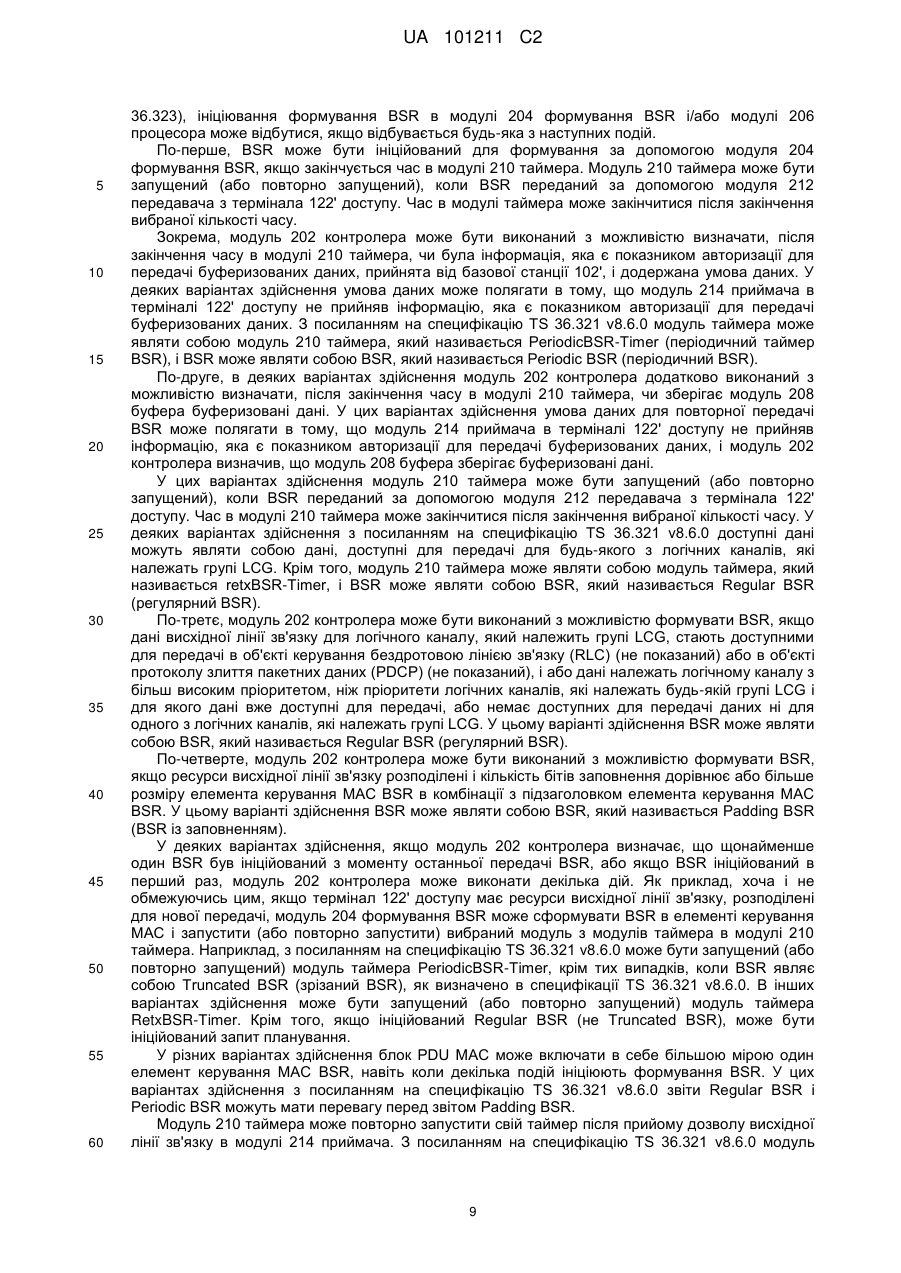

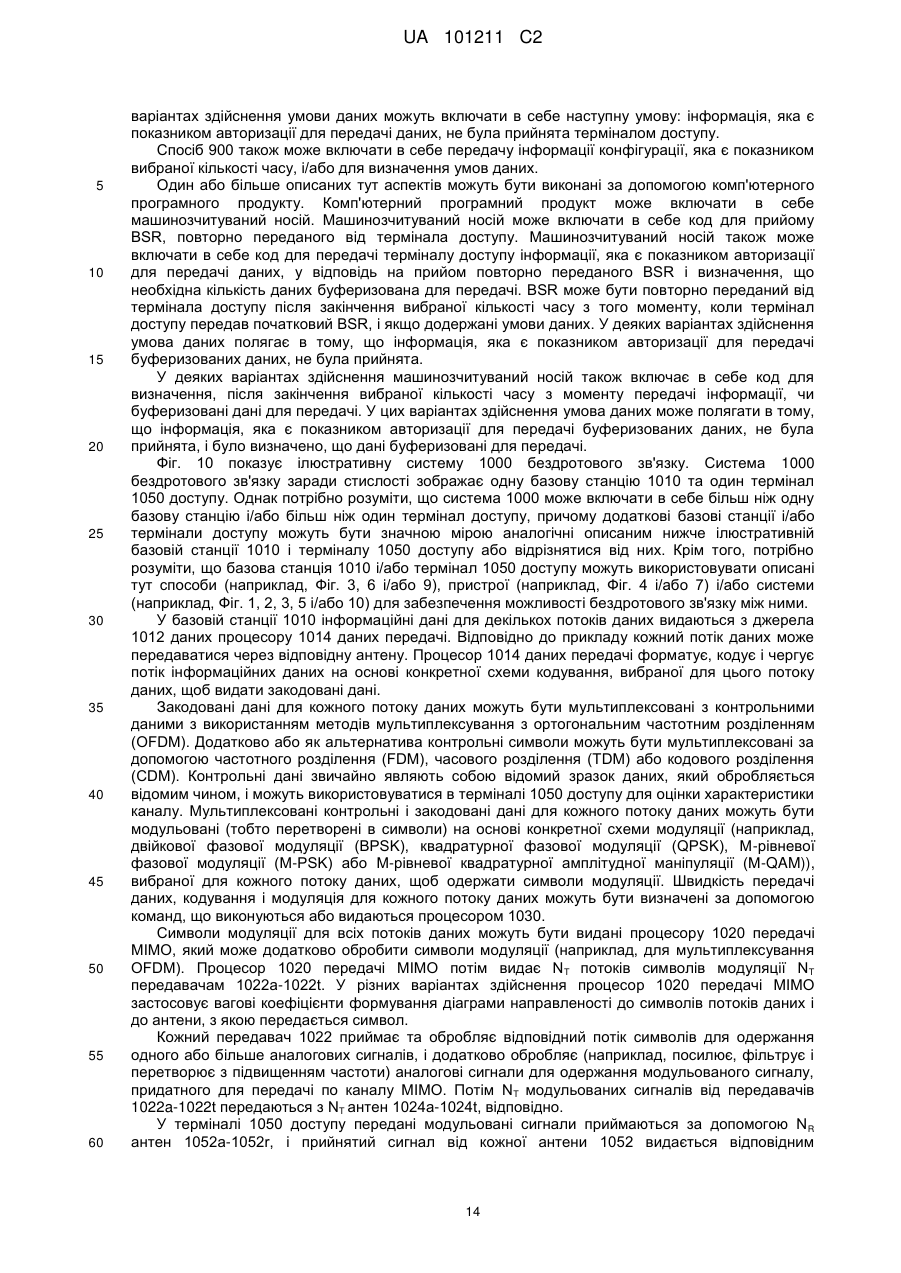

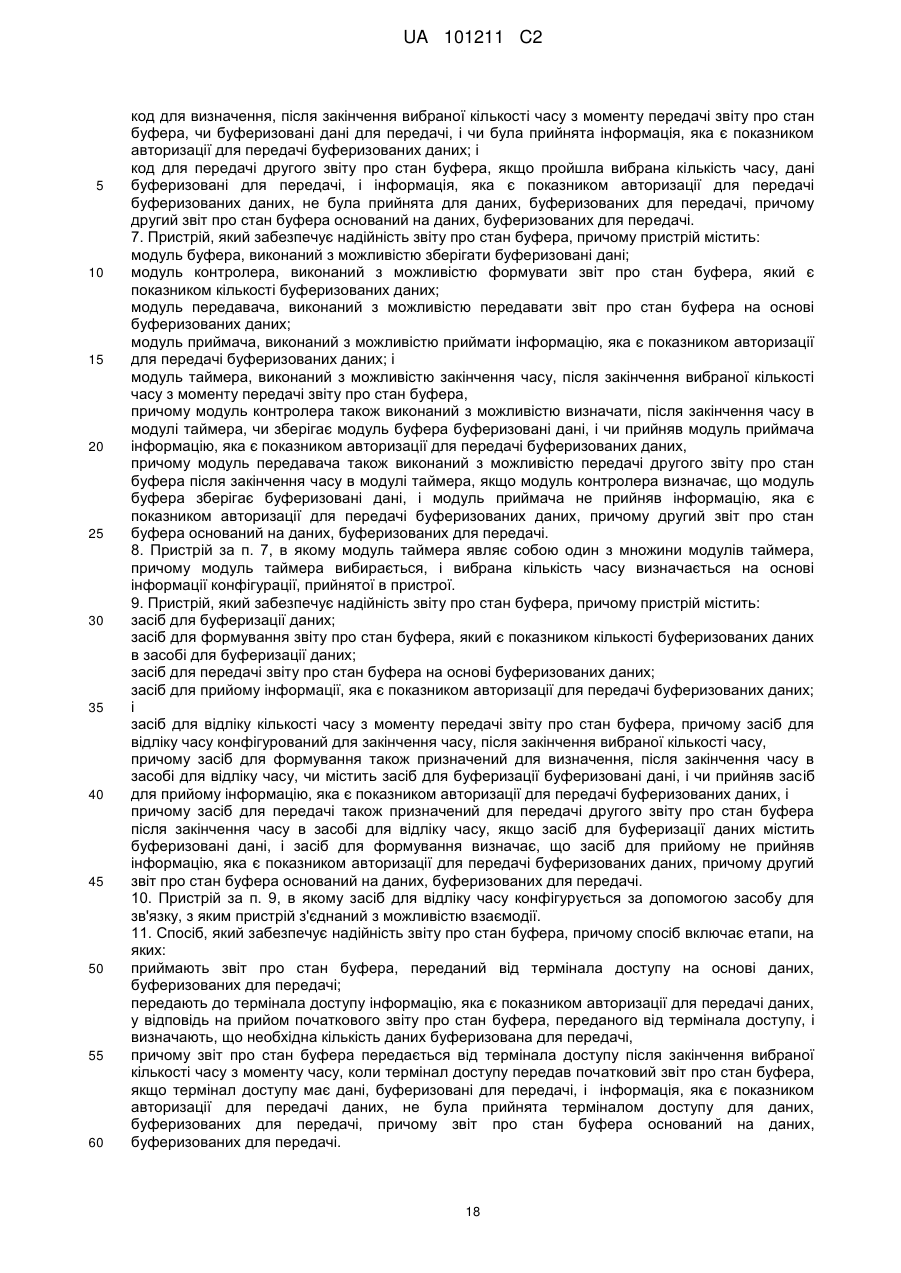

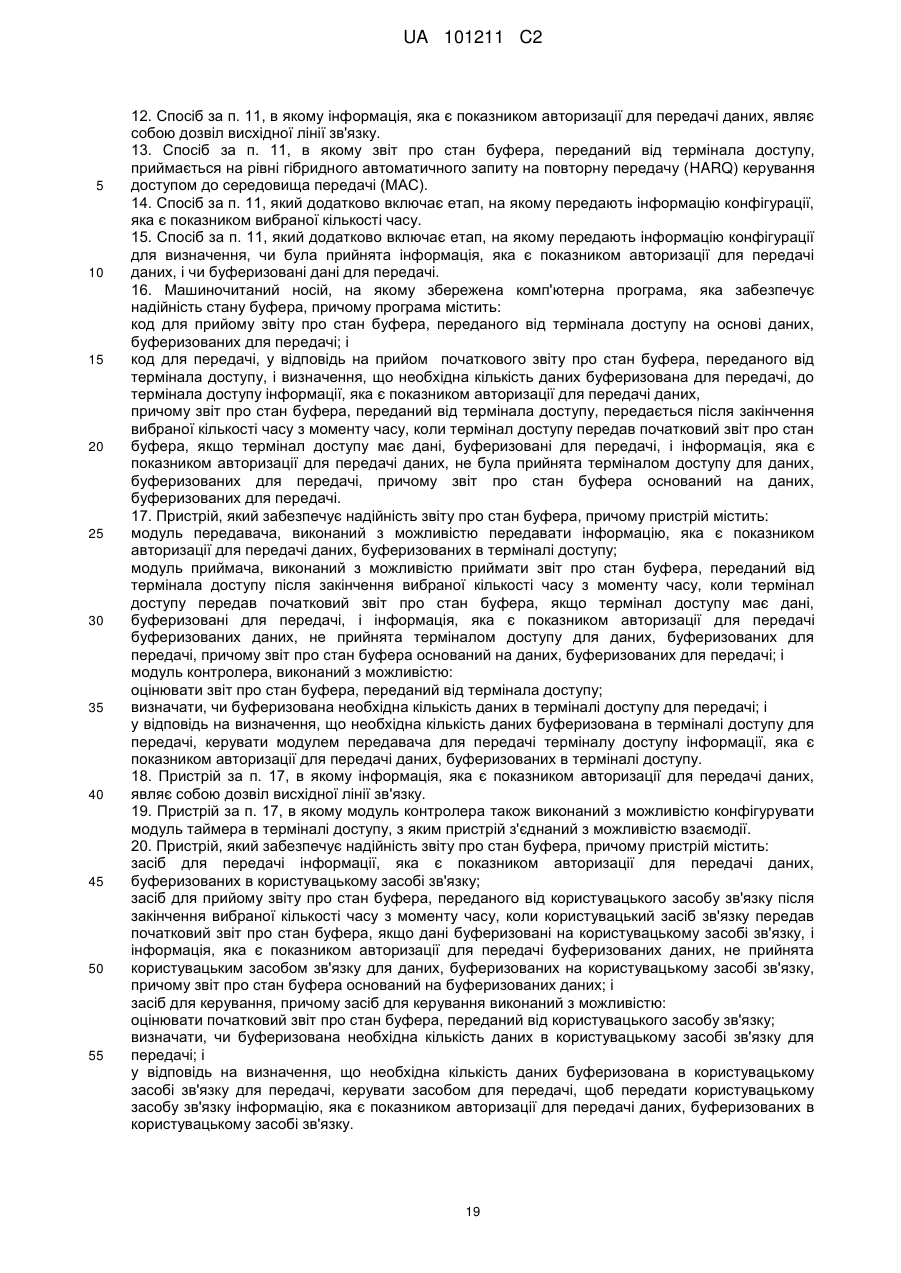

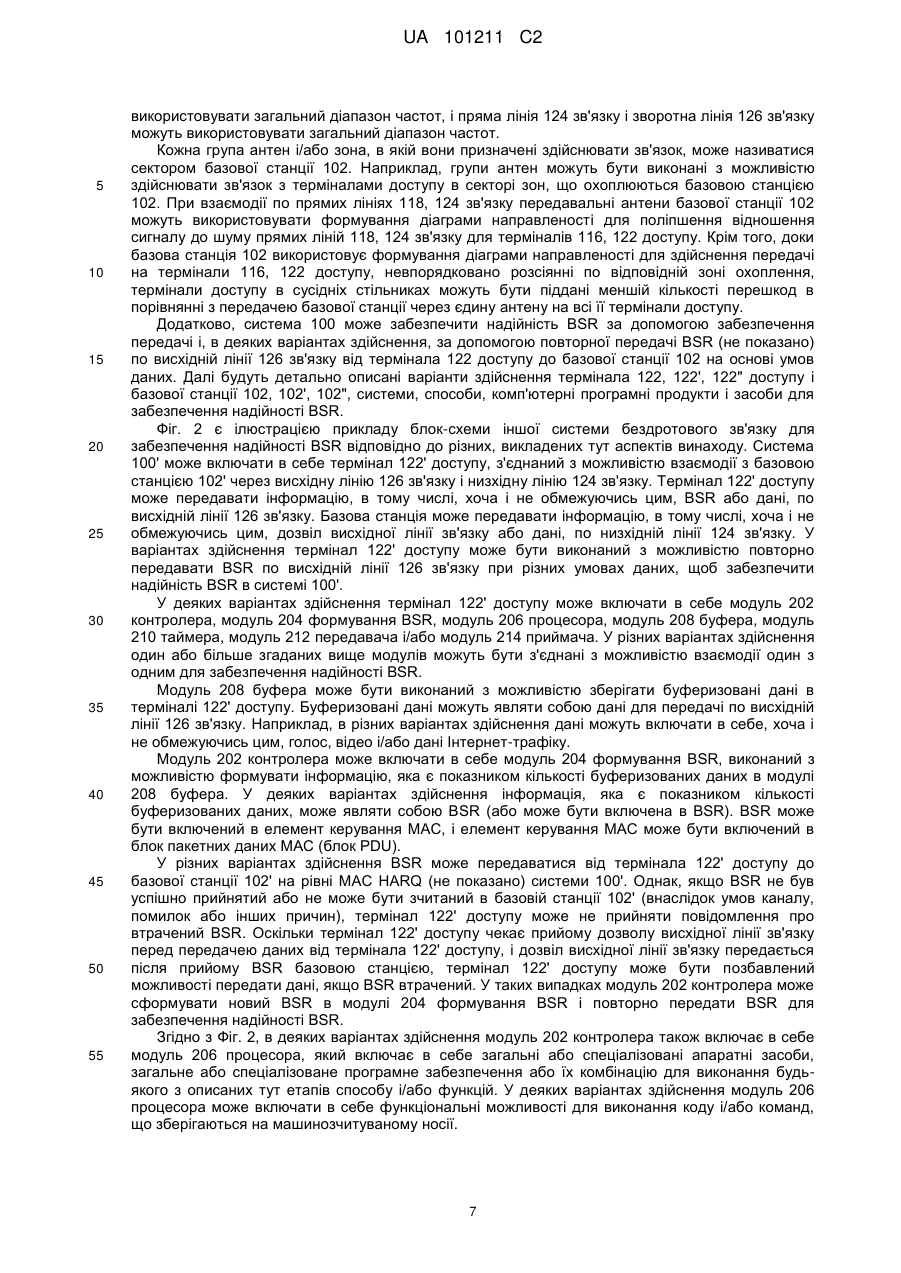

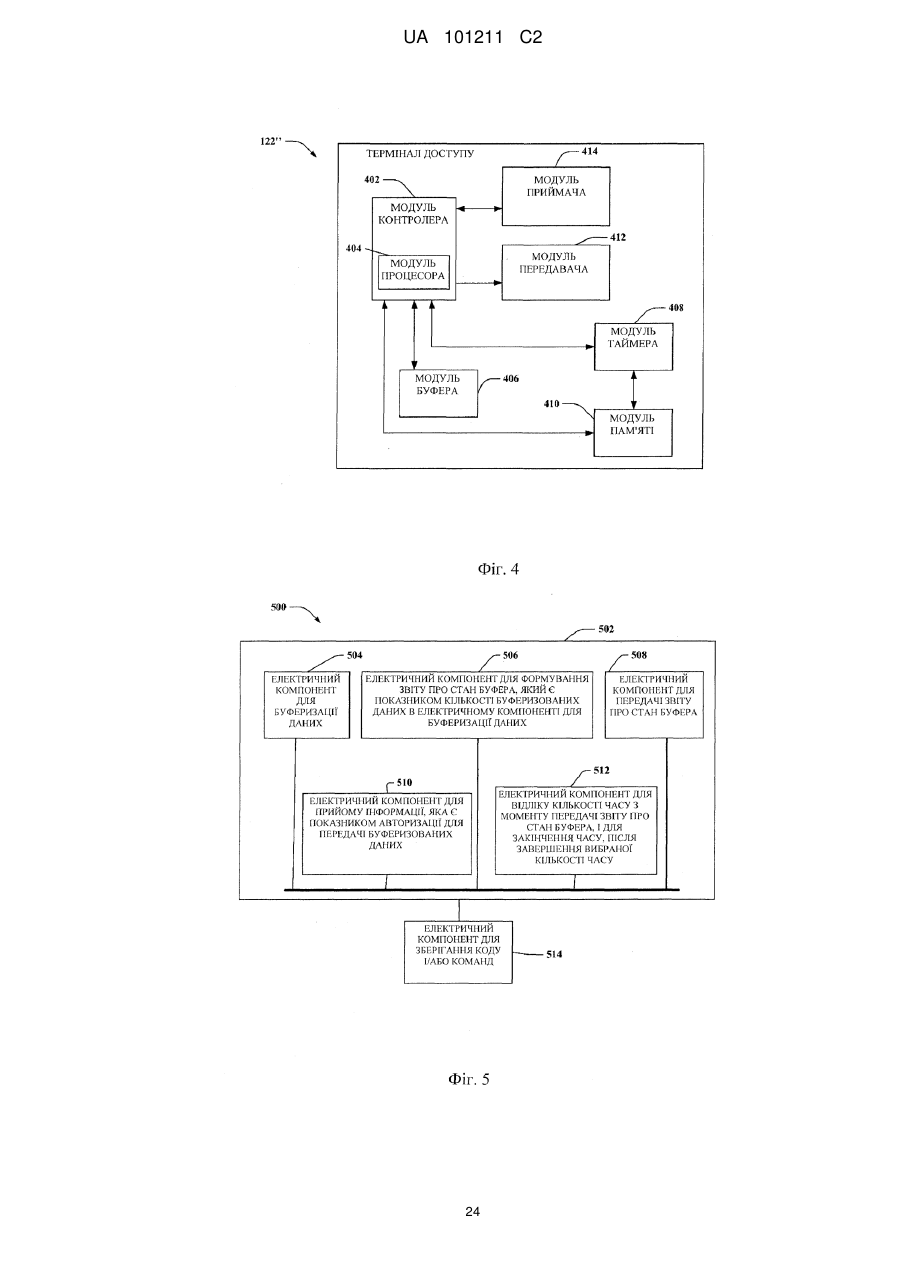

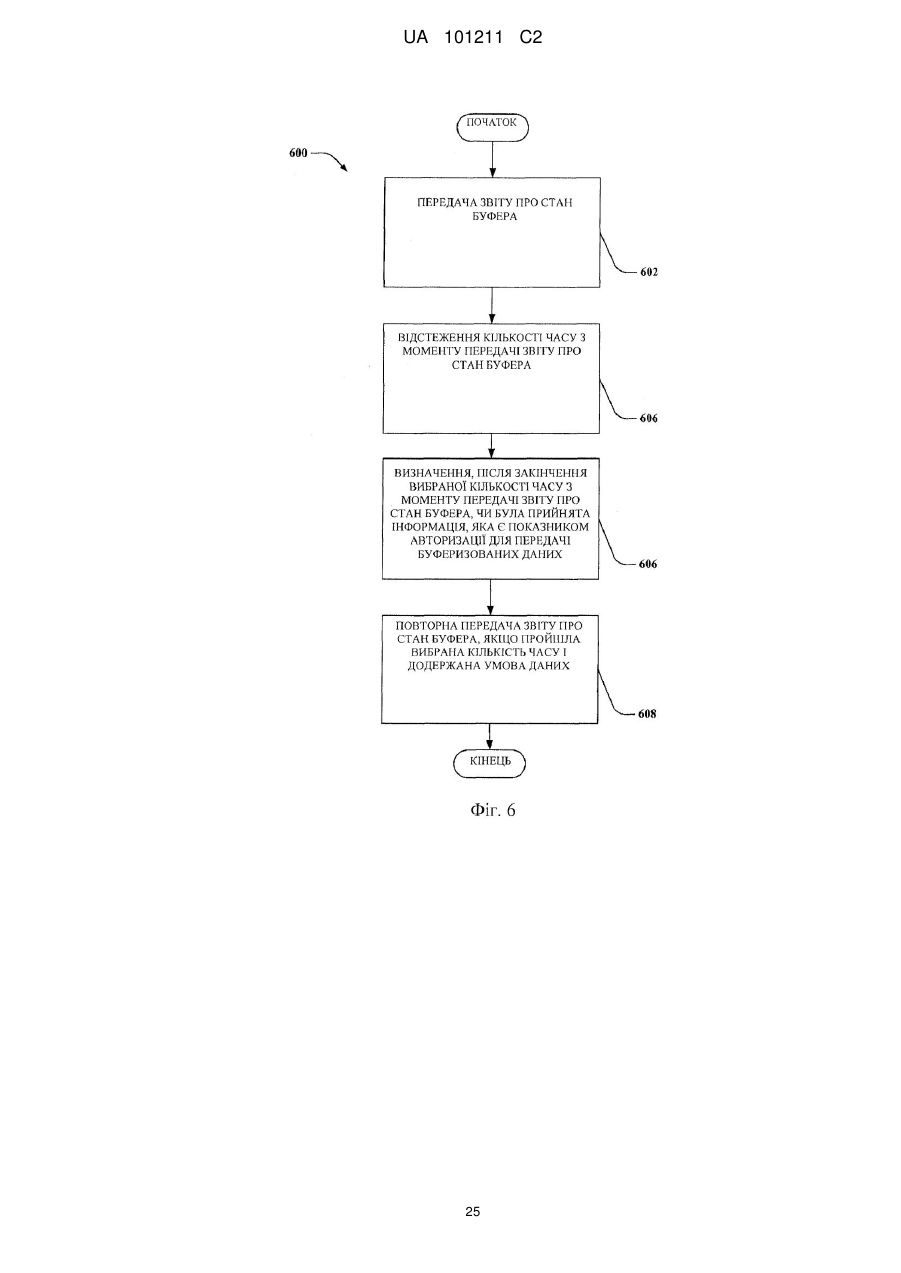

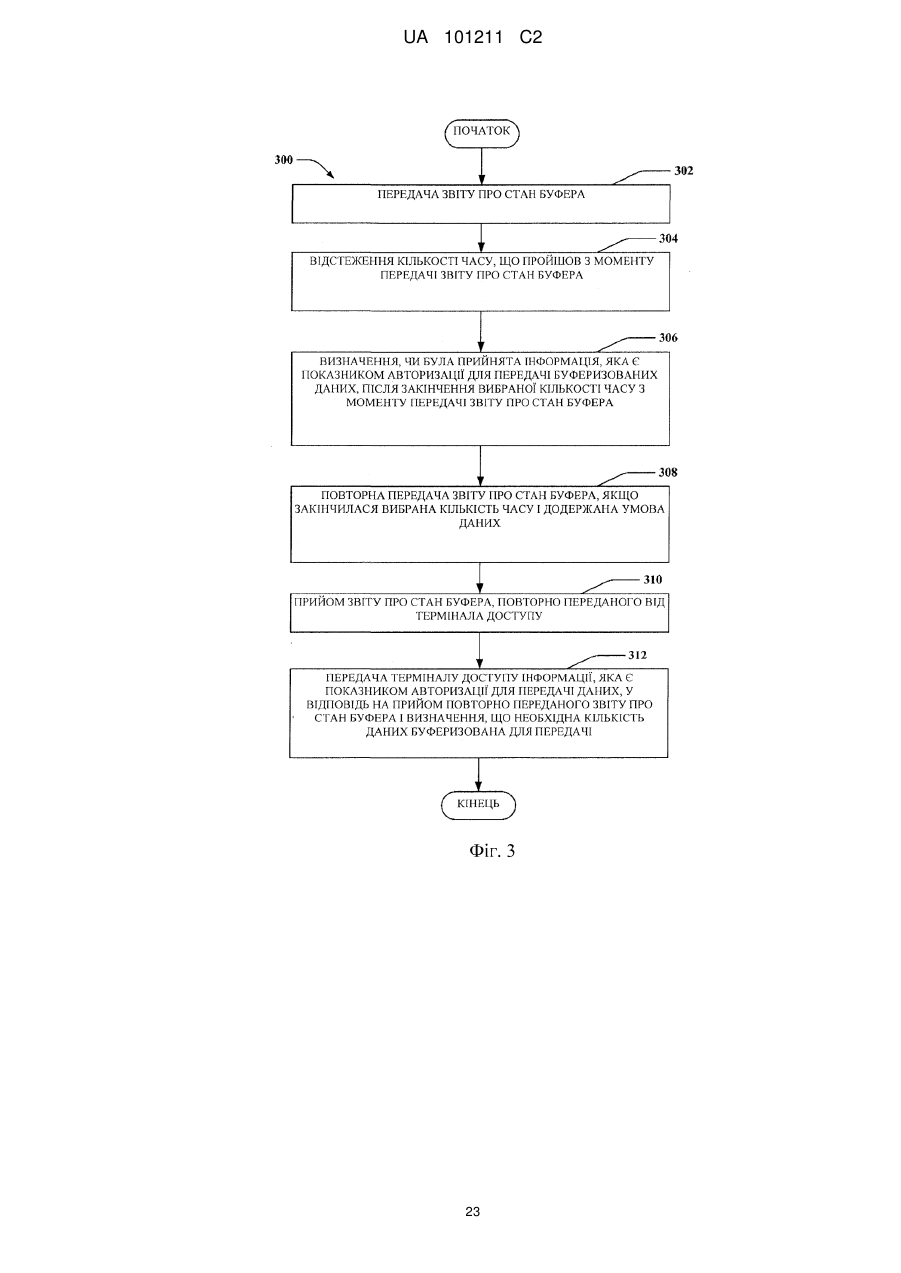

Реферат: Представлені системи, способи та пристрій для забезпечення надійності звіту про стан буфера. Спосіб може містити етапи, на яких передають звіт про стан буфера, відстежують кількість часу, що пройшов з моменту передачі звіту про стан буфера; і визначають, після закінчення вибраної кількості часу, чи була прийнята авторизація для передачі буферизованих даних. Спосіб також може містити етапи, на яких повторно передають звіт про стан буфера, якщо вибрана кількість часу закінчилася і додержана умова даних. У деяких варіантах здійснення умова даних полягає в тому, що інформація, яка є показником авторизації, не була прийнята. У деяких варіантах здійснення спосіб також містить етапи, на яких визначають, після закінчення вибраної кількості часу, чи буферизовані дані для передачі, і умова даних полягає в тому, що інформація, яка є показником авторизації, не була прийнята, і було визначено, що дані буферизовані для передачі. UA 101211 C2 (12) UA 101211 C2 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перехресне посилання на споріднені заявки Ця заявка заявляє пріоритет на основі попередньої заявки на патент США № 61/087918, озаглавленої "СПОСІБ ТА ПРИСТРІЙ ДЛЯ НАДІЙНОСТІ ЗВІТУ ПРО СТАН БУФЕРА (BSR)», яка була подана 11 серпня 2008 року, і зміст якої включений в цей документ за посиланням у всій своїй повноті. Галузь техніки Подальший опис має відношення до бездротового зв'язку взагалі і, зокрема, до забезпечення надійності звіту про стан буфера (BSR) у системах бездротового зв'язку. Рівень техніки Системи бездротового зв'язку широко використовуються для забезпечення різних типів зв'язку. Наприклад, через такі системи бездротового зв'язку може бути забезпечена передача голосу і/або даних. Типова система бездротового зв'язку або мережа може забезпечити множинний доступ користувачів до одного або більше ресурсів, що спільно використовуються, (наприклад, до діапазону частот, потужності передачі тощо). Наприклад, система може використовувати множину методів множинного доступу, таких як мультиплексування з частотним розділенням (FDM), мультиплексування з часовим розділенням (TDM), мультиплексування з кодовим розділенням (CDM), мультиплексування з ортогональним частотним розділенням (OFDM) та інші. Звичайно системи бездротового зв'язку з множинним доступом можуть одночасно підтримувати зв'язок для декількох терміналів доступу (AT). Кожний термінал доступу може взаємодіяти з однією або більше базовими станціями (BS) через передачі по прямій і зворотній лініях зв'язку. Прямою лінією зв'язку (або низхідною лінією зв'язку (DL)) називається лінія зв'язку від базових станцій до терміналів доступу, і зворотною лінією зв'язку (або висхідною лінією зв'язку (UL)) називається лінія зв'язку від терміналів доступу до базових станцій. Ця лінія зв'язку може бути встановлена через систему з одиночним входом та одиночним виходом, з множинним входом та одним виходом або з множинним входом і множинним виходом (MIMO). Система MIMO використовує декілька (NT) передавальних антен і декілька (NR) приймальних антен для передачі даних. Канал MIMO, сформований N T передавальними і NR приймальними антенами, може бути розкладений на NS незалежних каналів, які також можуть називатися просторовими каналами, де NS≤min{NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. Крім того, система MIMO може забезпечити поліпшені робочі характеристики (наприклад, збільшену спектральну ефективність, більш високу пропускну здатність і/або більш високу надійність), якщо використовується додаткова розмірність, створена декількома передавальними і приймальними антенами. Системи MIMO можуть підтримувати різні методи дуплексної роботи для розділення взаємодій по прямій і зворотній лініях зв'язку в загальному фізичному носії. Наприклад, системи дуплексного зв'язку з частотним розділенням (FDD) можуть використовувати роздільні частотні ділянки для взаємодій по прямій і зворотній лініях зв'язку. Крім того, в системах дуплексного зв'язку з часовим розділенням (TDD) взаємодії по прямій і зворотній лініях зв'язку можуть використовувати загальну частотну ділянку, щоб принцип взаємності дав можливість оцінки каналу прямої лінії зв'язку на основі каналу зворотної лінії зв'язку. Системи бездротового зв'язку часто використовують одну або більше базових станцій для забезпечення зони охоплення. Типова базова станція може передавати декілька потоків даних для служб широкомовної, багатоадресної і/або одноадресної передачі, причому потік даних може являти собою потік даних, який може представлятинезалежний інтерес для прийому для термінала доступу. Термінал доступу в межах зони охоплення такої базової станції може використовуватися для прийому одного, більше одного або всіх потоків даних, які несе складений потік. Аналогічним чином, термінал доступу може передавати дані базовій станції або іншому терміналу доступу. Відоме рішення, описане в документі: NOKIA CORPORATION ET AL: "Introduction of Enhanced Uplink in CELL_FACH in 25.319" 3GPP DRAFT; 25319CR0022_(REL-8)_R2-082720, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), MOBILE COMPETENCE CENTRE; 650, ROUTE DES LUCIOLES; F-06921 SOPHIA-ANTIPOLIS CEDEX; FRANCE, vol. RAN WG2, no. Kansas City, USA; 20080509, 9 May 2008 (2008-05-09), XP050139739. Дане відоме рішення розкриває спосіб, в якому користувацьке обладнання посилає інформацію про буфер по каналу E-RUCCH до вузла В, причому передбачений таймер для визначення часу затримки передачі інформації про буфер по E-RUCCH; якщо від вузла В приймається надання, перш ніж час таймера закінчується, таймер зупиняється; а якщо час таймера закінчується, то виконується нова передача про статус буфера по E-RUCCH. Причому значення часу T-RUCCH таймера використовується, щоб повторно передавати інформацію про буфер, якщо не було прийнято 1 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 надання. Таймер координує повторну передачу інформації планування, якщо користувацьке обладнання не приймає надання услід за передачею E-RUCCH, тобто інформації про статус буфера. У основі винаходу лежить задача забезпечити надійність звіту про стан буфера (BSR), який передається по висхідній лінії зв'язку від термінала доступу до базової станції. Відповідно до винаходу ця задача вирішується в заявлених способах і пристроях, детально охарактеризованих далі різними варіантами здійснення винаходу, особливо, за рахунок того, що виконується визначення, після закінчення вибраного часу з моменту передачі звіту про стан буфера, чи буферизовані дані для передачі, і чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних; і, подальший звіт, що передається, про стан буфера передається при виконанні певних умов, а саме: якщо пройшов вибраний час, дані буферизовані для передачі, і інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята для даних, буферизованих для передачі, причому згаданий подальший звіт про стан буфера оснований на даних, буферизованих для передачі. Розкриття винаходу Далі представлений спрощений опис суті одного або більше варіантів здійснення для забезпечення основного розуміння цих варіантів здійснення. Цей опис суті винаходу не є докладним оглядом всіх розглянутих варіантів здійснення і не призначений ні для виявлення ключових або критичних елементів всіх варіантів здійснення, ні для визначення обсягу будьяких варіантів здійснення. Його єдина мета полягає в тому, щоб представити деякі концепції одного або більше варіантів здійснення в спрощеній формі як вступної частини до більш докладного опису, який представлений далі. Відповідно до одного або більше варіантів здійснення та їх відповідних розкриттів різні аспекти винаходу описані в зв'язку із забезпеченням надійності звіту про стан буфера (BSR) по висхідній лінії зв'язку. Приклад підходу для забезпечення надійності включає в себе повторну передачу BSR на рівні гібридного автоматичного запиту на повторну передачу (HARQ) керування доступом до середовища передачі (MAC), якщо додержані умови даних. Приклади умов даних можуть включати в себе наступні умови: чи закінчилася вибрана кількість часу з моменту передачі BSR, і чи була прийнята від базової станції авторизація для передачі даних, буферизованих в терміналі доступу. Інший приклад умов даних може включати в себе наступні умови: чи закінчилася вибрана кількість часу з моменту передачі BSR; чи була прийнята від базової станції авторизація для передачі даних, буферизованих в терміналі доступу; і чи буферизовані дані в терміналі доступу для передачі. Відповідно до аспектів винаходу тут описаний спосіб, який забезпечує надійність BSR. Спосіб може містити етап, на якому передають BSR. Спосіб також може містити етап, на якому відстежують кількість часу з моменту передачі BSR. Крім того, спосіб може містити етап, на якому визначають, після закінчення вибраної кількості часу з моменту передачі BSR, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних. Крім того, спосіб може містити етап, на якому повторно передають BSR, якщо закінчилася вибрана кількість часу і додержана умова даних. У деяких варіантах здійснення умова даних полягає в тому, що інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята. У деяких варіантах здійснення спосіб додатково містить етап, на якому визначають, після закінчення вибраної кількості часу з моменту передачі BSR, чи буферизовані дані для передачі, причому умова даних полягає в тому, що інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята, і було визначено, що дані буферизовані для передачі. Інший аспект винаходу має відношення до комп'ютерного програмного продукту, що містить машинозчитуваний носій. Машинозчитуваний носій може містити код для передачі відповіді BSR; і код для відстеження кількості часу з моменту передачі BSR. Машинозчитуваний носій також може містити код для визначення, після закінчення вибраної кількості часу з моменту передачі BSR, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних. Машинозчитуваний носій також може містити код для повторної передачі BSR, якщо закінчилася вибрана кількість часу і додержана умова даних. Ще один аспект винаходу має відношення до пристрою, який забезпечує надійність BSR. Пристрій може містити модуль буфера, виконаний з можливістю зберігати буферизовані дані; модуль контролера, виконаний з можливістю формувати BSR, який є показником кількості буферизованих даних; і модуль передавача, виконаний з можливістю передавати BSR. Пристрій також може містити модуль приймача, виконаний з можливістю приймати інформацію, яка є показником авторизації для передачі буферизованих даних; і модуль таймера, виконаний з можливістю закінчення часу (тобто з можливістю генерації події закінчення таймера), після 2 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 закінчення вибраної кількості часу з моменту передачі BSR. Модуль контролера також може бути виконаний з можливістю визначати, після закінчення часу в модулі таймера, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних. Модуль передавача також може бути виконаний з можливістю повторно передавати BSR, якщо додержана умова даних після закінчення часу в модулі таймера. Ще один аспект винаходу має відношення до іншого пристрою, який забезпечує надійність BSR. Пристрій може містити засіб для буферизації даних; засіб для формування BSR, який є показником кількості буферизованих даних в засобі для буферизації даних; і засіб для передачі звіту про стан буфера. Пристрій також може містити засіб для прийому інформації, яка є показником авторизації для передачі буферизованих даних, і засіб для відліку кількості часу з моменту передачі BSR, і для закінчення часу, після закінчення вибраної кількості часу. Засіб для формування також може бути призначений для визначення після закінчення часу в засобі для відліку часу, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних. Засіб для передачі також може бути призначений для повторної передачі BSR, якщо додержана умова даних після закінчення часу в засобі для відліку часу. Ще один аспект винаходу має відношення до способу, який забезпечує надійність BSR. Спосіб може містити етапи, на яких приймають BSR, повторно переданий від термінала доступу; і передають терміналу доступу інформацію, яка є показником авторизації для передачі даних, у відповідь на прийом повторно переданого BSR, і визначення, що необхідна кількість даних буферизована для передачі. У цьому способі BSR може бути повторно переданий від термінала доступу після закінчення вибраної кількості часу з моменту часу, коли термінал доступу передав початковий BSR, і якщо додержані умови даних. У деяких варіантах здійснення умова даних може включати в себе наступні умови: інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом доступу, і терміналом доступу було визначено, що дані буферизовані для передачі. У деяких варіантах здійснення умова даних може включати в себе наступну умову: інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом доступу. Інші аспекти винаходу мають відношення до комп'ютерного програмного продукту, що містить машинозчитуваний носій. Машинозчитуваний носій може містити код для прийому BSR, повторно переданого від термінала доступу; і код для передачі терміналу доступу інформації, яка є показником авторизації для передачі даних, у відповідь на прийом повторно переданого BSR, і визначення, що необхідна кількість даних буферизована для передачі. BSR може бути повторно переданий від термінала доступу після закінчення вибраної кількості часу з моменту часу, коли термінал доступу передав початковий BSR, і якщо додержані умови даних. Інші аспекти винаходу мають відношення до пристрою, який забезпечує надійність BSR. Пристрій може містити модуль передавача, виконаний з можливістю передавати інформацію, яка є показником авторизації для передачі даних, буферизованих в терміналі доступу. Пристрій також може включати в себе модуль приймача, виконаний з можливістю приймати BSR, повторно переданий від термінала доступу після закінчення вибраної кількості часу з моменту часу, коли термінал доступу передав початковий BSR, і якщо додержані умови даних. Пристрій також може містити модуль контролера, виконаний з можливістю оцінювати BSR, повторно переданий від термінала доступу; визначати, чи буферизована необхідна кількість даних в терміналі доступу для передачі; і у відповідь на визначення, що необхідна кількість даних буферизована в терміналі доступу для передачі, керувати модулем передавача, щоб передати терміналу доступу інформацію, яка є показником авторизації для передачі даних, буферизованих в терміналі доступу. У деяких варіантах здійснення умови даних включають в себе наступні умови: інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом доступу, і терміналом доступу було визначено, що дані буферизовані в терміналі доступу для передачі. У деяких варіантах здійснення умови даних включають в себе наступні умови: інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом доступу. Інші аспекти винаходу мають відношення до пристрою, який забезпечує надійність BSR. Пристрій може містити засіб для передачі інформації, яка є показником авторизації для передачі даних, буферизованих в користувацькому засобі зв'язку. Пристрій також може містити засіб для прийому BSR, повторно переданого від користувацького засобу зв'язку після закінчення вибраної кількості часу з моменту часу, коли користувацький засіб зв'язку передав початковий BSR, і якщо додержані умови даних. Пристрій також може містити засіб для керування, виконаний з можливістю оцінювати повторно переданий від користувацького засобу зв'язку BSR; визначати, чи буферизована необхідна кількість даних в користувацькому засобі зв'язку для передачі; і керувати, засобом для передачі, щоб передати користувацькому засобу 3 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 зв'язку інформацію, яка є показником авторизації для передачі даних, буферизованих в користувацькому засобі зв'язку, у відповідь на визначення, що необхідна кількість даних буферизована в користувацькому засобі зв'язку для передачі. У деяких варіантах здійснення умови даних можуть включати в себе наступні умови: інформація, яка є показником авторизації для передачі даних, не була прийнята користувацьким засобом зв'язку, і користувацьким засобом зв'язку було визначено, що дані буферизовані в користувацькому засобі зв'язку для передачі. У деяких варіантах здійснення умови даних можуть включати в себе наступну умову: інформація, яка є показником авторизації для передачі даних, не була прийнята користувацьким засобом зв'язку. Інші аспекти винаходу мають відношення до системи для забезпечення надійності BSR. Система містить канал бездротового зв'язку; і базову станцію, виконану з можливістю здійснення зв'язку по каналу бездротового зв'язку. Система також містить термінал доступу, виконаний з можливістю виконувати передачу і повторну передачу на базову станцію по каналу бездротового зв'язку. Термінал доступу містить модуль буфера, виконаний з можливістю зберігати буферизовані дані; перший модуль контролера, виконаний з можливістю формувати BSR, який є показником кількості буферизованих даних; і перший модуль передавача, виконаний з можливістю передавати BSR на базову станцію. Термінал доступу також містить перший модуль приймача, виконаний з можливістю приймати від базової станції інформацію, яка є показником авторизації для передачі буферизованих даних; і модуль таймера, виконаний з можливістю закінчення часу, після закінчення вибраної кількості часу з моменту передачі BSR на базову станцію. Перший модуль контролера також може бути виконаний з можливістю визначати, після закінчення часу в модулі таймера, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних. Перший модуль передавача також може бути виконаний з можливістю повторно передавати BSR, якщо додержана умова даних після закінчення часу в модулі таймера. Нарешті, інші аспекти винаходу мають відношення до способу, який забезпечує надійність BSR. Спосіб містить етапи, на яких передають BSR і відстежують кількість часу, що пройшов з моменту передачі BSR. Спосіб також містить етапи, на яких визначають, після закінчення вибраної кількості часу з моменту передачі BSR, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних; і повторно передають BSR, якщо закінчилася вибрана кількість часу і додержана умова даних. Спосіб також містить етапи, на яких приймають повторно переданий від термінала доступу BSR; і, у відповідь на прийом повторно переданого BSR і визначення, що необхідна кількість даних буферизована для передачі, передають терміналу доступу інформацію, яка є показником авторизації для передачі даних. Для виконання попередніх і зв'язаних з ними цілей один або більше варіантів здійснення містять відмітні ознаки, надалі повністю описані і, зокрема, викладені в формулі винаходу. Подальший опис і прикладені креслення детально викладають деякі ілюстративні аспекти одного або більше варіантів здійснення. Однак ці аспекти є показниками тільки деяких з різних шляхів використання принципів різних варіантів здійснення винаходу, і мається на увазі, що описані варіанти здійснення включають в себе всі такі аспекти та їх еквіваленти. Короткий опис креслень Фіг. 1 - ілюстрація системи бездротового зв'язку для забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Фіг. 2 - ілюстрація прикладу іншої системи бездротового зв'язку для забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Фіг. 3 - приклад блок-схеми послідовності операцій способу забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Фіг. 4 - ілюстрація прикладу блок-схеми термінала доступу для забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Фіг. 5 - ілюстрація прикладу блок-схеми системи для забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Фіг. 6 - приклад блок-схеми послідовності операцій способу забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Фіг. 7 - ілюстрація прикладу блок-схеми базової станції для забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Фіг. 8 - ілюстрація прикладу блок-схеми системи для забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Фіг. 9 - приклад блок-схеми послідовності операцій способу для забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. 4 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 10 - ілюстрація середовища бездротової мережі, яке може використовуватися разом з різними, описаними тут системами, способами або пристроєм. Здійснення винаходу Далі описуються різні варіанти здійснення винаходу з посиланням на креслення, на яких аналогічні номери посилань завжди використовуються для позначення аналогічних елементів. У подальшому описі з метою пояснення сформульовані численні конкретні особливості, щоб забезпечити повне розуміння одного або більше варіантів здійснення. Однак повинне бути очевидним, що такі варіанти здійснення можуть бути реалізовані без цих конкретних особливостей. В інших випадках відомі структури і пристрої показані у вигляді блок-схеми, щоб полегшити опис одного або більше варіантів здійснення. Терміни "компонент", "модуль", "система" тощо, що використовуються в цій заявці, призначаються для посилання на зв'язаний із застосуванням комп'ютера об'єкт, що є або апаратним обладнанням, або вбудованим програмним забезпеченням, або комбінацією апаратного обладнання і програмного забезпечення, або програмним забезпеченням, або програмним забезпеченням, що виконується. Наприклад, компонент може являти собою, хоча і не обмежуючись переліченим, процес, що виконується на процесорі, процесор, об'єкт, програму, що виконується, потік виконання, програму і/або комп'ютер. За допомогою прикладу прикладна програма, працююча на обчислювальному пристрої, і/або обчислювальний пристрій можуть бути компонентом. Один або більше компонентів можуть розташовуватися в процесі і/або потоку виконання, і компонент може бути розміщений на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машинозчитуваних носіїв, що зберігають в собі різні структури даних. Компоненти можуть взаємодіяти за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів даних (наприклад, даних від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або через мережу, таку як Інтернет, з іншими системами за допомогою сигналу). Описані тут методи можуть використовуватися для різних систем бездротового зв'язку, таких як системи множинного доступу з кодовим розділенням (CDMA), множинного доступу з часовим розділенням (TDMA), множинного доступу з частотним розділенням (FDMA), множинного доступу з ортогональним частотним розділенням (OFDMA), доступу FDMA з однією несучою (SC-FDMA) та інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може реалізувати бездротову технологію, таку як універсальний наземний бездротовий доступ (UTRA), CDMA1220 тощо. Технологія UTRA включає в себе широкосмуговий доступ CDMA (W-CDMA) та інші варіанти технології CDMA. Технологія CDMA1220 охоплює стандарти IS-1220, IS-95 та IS-856. Система OFDMA може реалізувати бездротову технологію, таку як вдосконалена технологія UTRA (E-UTRA), технологія Ultra Mobile Broadband (UMB), стандарти IEEE 802.11 (технологія Wi-Fi), IEEE 802.16 (технологія WiMAX), IEEE 802.20, технологія Flash-OFDM тощо. Технології UTRA та E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Технологія 3GPP LTE (Long Term Evolution) являє собою майбутній випуск технології UMTS, який використовує технологію E-UTRA, і використовує OFDMA на низхідній лінії зв'язку і SC-FDMA на висхідній лінії зв'язку. Технології UTRA, E-UTRA, UMTS, LTE та GSM описуються в документах організації, яка називається "Проект партнерства із створення мереж третього покоління (3GPP)». Додатково технології CDMA1220 та UMB описуються в документах організації, яка називається "Проект-2 партнерства із створення мереж третього покоління (3GPP2)». Крім того, такі системи бездротового зв'язку можуть додатково включати в себе однорангові (наприклад, між мобільними пристроями) системи мережі з довільною структурою (ad hoc), що часто використовують неліцензовані спектри, бездротову локальну мережу (LAN) стандарту 122.xx, технологію BLUETOOTH і будь-які інші методи бездротового зв'язку з малим і великим радіусом дії. Множинний доступ з частотним розділенням з однією несучою (SC-FDMA) використовує модуляцію однієї несучої і вирівнювання в частотній ділянці. Доступ SC-FDMA має аналогічну продуктивність і по суті таку саму загальну складність, як система OFDMA. Сигнал доступу SCFDMA може мати більш низьке відношення пікової і середньої потужностей (PAPR) за рахунок властивої йому структури з однією несучою. Доступ SC-FDMA може використовуватися, наприклад, при передачах по висхідній лінії зв'язку, де більш низьке відношення PAPR приносить дуже велику користь терміналам доступу з точки зору ефективності потужності передачі. Відповідно до цього доступ SC-FDMA може бути реалізований як схема множинного доступу висхідної лінії зв'язку в технологіях 3GPP LTE або E-UTRA. 5 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, різні варіанти здійснення описуються тут в зв'язку з терміналом доступу. Термінал доступу може також називатися системою, абонентською установкою, абонентською станцією, мобільною станцією, віддаленою станцією, віддаленим терміналом, мобільним пристроєм, користувацьким терміналом, терміналом, пристроєм бездротового зв'язку, користувацьким агентом або користувацьким обладнанням (UE). Термінал доступу може бути стільниковим телефоном, бездротовим телефоном, телефоном, працюючим за протоколом ініціації сеансу (SIP), станцією місцевого радіозв'язку (WLL), кишеньковим комп'ютером (PDA), кишеньковим пристроєм, що має можливість бездротового з'єднання, або іншим пристроєм обробки даних, з'єднаним з бездротовим модемом. Крім того, різні варіанти здійснення описуються тут в зв'язку з базовою станцією. Базова станція може бути використана для взаємодії з терміналами доступу і може також називатися точкою доступу, вузлом В, вдосконаленим вузлом В (eNB) або яким-небудь іншим терміном. Крім того, термін "або" означає включне "або", а не виключне "або". Таким чином, якщо не визначено інакше або не зрозуміло з контексту, мається на увазі, що фраза "X використовує А або В" означає будь-яку з природних включних перестановок. Таким чином, фраза "X використовує А або В" задовольняє будь-якому з наступних випадків: X використовує А; X використовує В; або X використовує і А, і B. Крім того, використання в даній заявці і прикладеній формулі винаходу однини в загальному випадку повинно розглядатися для позначення "один або більше", якщо не визначено інакше або не зрозуміло з контексту. Різні описані тут аспекти винаходу або відмітні ознаки можуть бути реалізовані як спосіб, пристрій або виріб з використанням стандартних програмних і/або інженерних методів. Мається на увазі, що термін "виріб", що використовується тут, охоплює комп'ютерну програму, доступну з будь-якого машинозчитуваного пристрою, несучої або носія. Наприклад, машинозчитувані носії можуть включати в себе, хоча і не обмежуючись переліченим, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, гнучкий диск, магнітні стрічки тощо), оптичні диски (наприклад, компакт-диск (CD), цифровий універсальний диск (DVD)), смарт-карти і пристрої флеш-пам'яті (наприклад, стираний програмований постійний запам'ятовуючий пристрій (EPROM), карту, ключовий накопичувач тощо. Крім того, різні описані тут носії даних можуть представляти один або більше пристроїв і/або інші машинозчитувані носії для зберігання інформації. Термін "машинозчитуваний носій" може включати в себе, хоча і не обмежуючись переліченим, бездротові канали і різні інші носії, які можуть зберігати, містити і/або переносити коди і/або команди, і/або дані. На Фіг. 1 проілюстрована система 100 бездротового зв'язку відповідно до різних представлених тут варіантів здійснення. Система 100 містить базову станцію 102, яка може включати в себе декілька груп антен. Наприклад, одна група антен може включати в себе антени 104, 106, інша група може містити антени 108, 110, і додаткова група може включати в себе антени 112, 114. Для кожної групи антен проілюстровані дві антени; однак для кожної групи може бути використано більше або менше антен. Базова станція 102 може додатково включати в себе ланцюг передавача і ланцюг приймача, кожний з яких, в свою чергу, може містити множину компонентів, що відповідають передачі і прийому сигналів (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени), як буде зрозуміло фахівцеві в галузі техніки. Базова станція 102 може взаємодіяти з одним або більше терміналами доступу, такими як термінал 116, 122 доступу. Однак потрібно розуміти, що базова станція 102 може взаємодіяти практично з будь-якою кількістю терміналів доступу, подібних до терміналів 116, 122 доступу. Термінали 116, 122 доступу можуть являти собою, наприклад, стільникові телефони, смартфони, переносні комп'ютери, кишенькові пристрої зв'язку, кишенькові комп'ютерні пристрої, супутникові радіоприймачі, глобальні системи визначення місцеположення, кишенькові комп'ютери (PDA) і/або будь-який інший підходящий пристрій для взаємодії через систему 100 бездротового зв'язку. Як зображено, термінал 116 доступу взаємодіє з антенами 112, 114, причому антени 112, 114 передають інформацію терміналу 116 доступу по прямій лінії 118 зв'язку (DL) і приймають інформацію від термінала 116 доступу по зворотній лінії 120 зв'язку (UL). Крім того, термінал 122 доступу взаємодіє з антенами 104, 106, причому антени 104, 106 передають інформацію терміналу 122 доступу по прямій лінії 124 зв'язку і приймають інформацію від термінала 122 доступу по зворотній лінії 126 зв'язку. У системі дуплексного зв'язку з частотним розділенням (FDD) пряма лінія 118 зв'язку може використовувати діапазон частот, відмінний від того, що використовується зворотною лінією зв'язку 120, і пряма лінія зв'язку 124 може використовувати діапазон частот, відмінний від діапазону частот, наприклад, що використовується зворотною лінією 126 зв'язку. Крім того, в системі дуплексного зв'язку з часовим розділенням (TDD) пряма лінія 118 зв'язку і зворотна лінія 120 зв'язку можуть 6 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 використовувати загальний діапазон частот, і пряма лінія 124 зв'язку і зворотна лінія 126 зв'язку можуть використовувати загальний діапазон частот. Кожна група антен і/або зона, в якій вони призначені здійснювати зв'язок, може називатися сектором базової станції 102. Наприклад, групи антен можуть бути виконані з можливістю здійснювати зв'язок з терміналами доступу в секторі зон, що охоплюються базовою станцією 102. При взаємодії по прямих лініях 118, 124 зв'язку передавальні антени базової станції 102 можуть використовувати формування діаграми направленості для поліпшення відношення сигналу до шуму прямих ліній 118, 124 зв'язку для терміналів 116, 122 доступу. Крім того, доки базова станція 102 використовує формування діаграми направленості для здійснення передачі на термінали 116, 122 доступу, невпорядковано розсіянні по відповідній зоні охоплення, термінали доступу в сусідніх стільниках можуть бути піддані меншій кількості перешкод в порівнянні з передачею базової станції через єдину антену на всі її термінали доступу. Додатково, система 100може забезпечити надійність BSR за допомогою забезпечення передачі і, в деяких варіантах здійснення, за допомогою повторної передачі BSR (не показано) по висхідній лінії 126 зв'язку від термінала 122 доступу до базової станції 102 на основі умов даних. Далі будуть детально описані варіанти здійснення термінала 122, 122', 122" доступу і базової станції 102, 102', 102", системи, способи, комп'ютерні програмні продукти і засоби для забезпечення надійності BSR. Фіг. 2 є ілюстрацією прикладу блок-схеми іншої системи бездротового зв'язку для забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Система 100' може включати в себе термінал 122' доступу, з'єднаний з можливістю взаємодії з базовою станцією 102' через висхідну лінію 126 зв'язку і низхідну лінію 124 зв'язку. Термінал 122' доступу може передавати інформацію, в тому числі, хоча і не обмежуючись цим, BSR або дані, по висхідній лінії 126 зв'язку. Базова станція може передавати інформацію, в тому числі, хоча і не обмежуючись цим, дозвіл висхідної лінії зв'язку або дані, по низхідній лінії 124 зв'язку. У варіантах здійснення термінал 122' доступу може бути виконаний з можливістю повторно передавати BSR по висхідній лінії 126 зв'язку при різних умовах даних, щоб забезпечити надійність BSR в системі 100'. У деяких варіантах здійснення термінал 122' доступу може включати в себе модуль 202 контролера, модуль 204 формування BSR, модуль 206 процесора, модуль 208 буфера, модуль 210 таймера, модуль 212 передавача і/або модуль 214 приймача. У різних варіантах здійснення один або більше згаданих вище модулів можуть бути з'єднані з можливістю взаємодії один з одним для забезпечення надійності BSR. Модуль 208 буфера може бути виконаний з можливістю зберігати буферизовані дані в терміналі 122' доступу. Буферизовані дані можуть являти собою дані для передачі по висхідній лінії 126 зв'язку. Наприклад, в різних варіантах здійснення дані можуть включати в себе, хоча і не обмежуючись цим, голос, відео і/або дані Інтернет-трафіку. Модуль 202 контролера може включати в себе модуль 204 формування BSR, виконаний з можливістю формувати інформацію, яка є показником кількості буферизованих даних в модулі 208 буфера. У деяких варіантах здійснення інформація, яка є показником кількості буферизованих даних, може являти собою BSR (або може бути включена в BSR). BSR може бути включений в елемент керування MAC, і елемент керування MAC може бути включений в блок пакетних даних MAC (блок PDU). У різних варіантах здійснення BSR може передаватися від термінала 122' доступу до базової станції 102' на рівні MAC HARQ (не показано) системи 100'. Однак, якщо BSR не був успішно прийнятий або не може бути зчитаний в базовій станції 102' (внаслідок умов каналу, помилок або інших причин), термінал 122' доступу може не прийняти повідомлення про втрачений BSR. Оскільки термінал 122' доступу чекає прийому дозволу висхідної лінії зв'язку перед передачею даних від термінала 122' доступу, і дозвіл висхідної лінії зв'язку передається після прийому BSR базовою станцією, термінал 122' доступу може бути позбавлений можливості передати дані, якщо BSR втрачений. У таких випадках модуль 202 контролера може сформувати новий BSR в модулі 204 формування BSR і повторно передати BSR для забезпечення надійності BSR. Згідно з Фіг. 2, в деяких варіантах здійснення модуль 202 контролера також включає в себе модуль 206 процесора, який включає в себе загальні або спеціалізовані апаратні засоби, загальне або спеціалізоване програмне забезпечення або їх комбінацію для виконання будьякого з описаних тут етапів способу і/або функцій. У деяких варіантах здійснення модуль 206 процесора може включати в себе функціональні можливості для виконання коду і/або команд, що зберігаються на машинозчитуваному носії. 7 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 Модуль 210 таймера може бути виконаний з можливістю відстежувати кількість часу з моменту часу, коли BSR був переданий від термінала 122' доступу. Модуль 210 таймера може бути виконаним з можливістю закінчення часу (тобто можливістю генерації події закінчення таймера) після закінчення вибраної кількості часу з моменту передачі BSR. У деяких варіантах здійснення модуль 816 таймера може бути сконфігурований за допомогою базової станції 102'. Зокрема, модуль таймера 210 може включати в себе один або більше модулів таймера різних типів для відстеження кількості часу з моменту часу, коли BSR був переданий від термінала доступу. Тип модуля таймера, який відстежує кількість часу і/або вибрану кількість часу, перед тим, як закінчується час вибраного модуля таймера, може бути сконфігурований за допомогою базової станції 102'. Наприклад, вибраний модуль таймера і вибрана кількість часу до закінчення часу вибраного модуля таймера можуть бути сконфігуровані, доки термінал 122' доступу здійснює телефонний виклик або зв'язок, і/або передачу даних будь-якого іншого типу. Модуль 212 передавача може бути виконаний з можливістю передавати BSR базовій станції 102'. Модуль 212 передавача також може бути виконаний з можливістю повторно передавати BSR, якщо умова даних була додержана після закінчення часу в модулі 210 таймера. Модуль 214 приймача може бути виконаний з можливістю приймати від базової станції 102' інформацію, яка є показником авторизації для передачі буферизованих даних. У варіантах здійснення інформація, яка є показником авторизації для передачі буферизованих даних, може являти собою дозвіл висхідної лінії зв'язку. Що стосується базової станції 102', базова станція 102' може включати в себе модуль 216 контролера, модуль 222 передавача і модуль 224 приймача. Модуль 216 контролера може включати в себе модуль 218 формування дозволу висхідної лінії зв'язку і/або модуль 220 процесора. Модуль 218 формування дозволу висхідної лінії зв'язку може включати в себе загальне або спеціалізоване апаратне обладнання, програмне забезпечення і/або комбінацію загального або спеціалізованого апаратного обладнання і програмного забезпечення для формування дозволу висхідної лінії зв'язку для передачі за допомогою модуля 222 передавача терміналу 122' доступу після прийому BSR за допомогою модуля 224 приймача. У деяких варіантах здійснення базова станція 102' приймає BSR за допомогою модуля 224 приймача та оцінює кількість даних, буферизованих в терміналі 122' доступу. Потім базова станція 102' передає дозвіл висхідної лінії зв'язку терміналу 122' доступу, якщо кількість буферизованих даних задовольняє мінімальній, необхідній кількості даних. Якщо модуль 216 контролера базової станції 102' визначає, що в терміналі доступу буферизована достатня кількість даних, модуль 216 контролера може керувати модулем 218 формування дозволу висхідної лінії зв'язку для формування інформації, яка є показником авторизації для передачі даних. Модуль 222 передавача може бути виконаний з можливістю передавати інформацію, яка є показником авторизації для передачі даних, буферизованих в терміналі 122' доступу. Інформація, яка є показником авторизації для передачі даних, може являти собою дозвіл висхідної лінії зв'язку. У деяких варіантах здійснення базова станція 102' також може конфігурувати вибраний модуль таймера (не показаний) в модулі 210 таймера і/або вибрану кількість часу до закінчення часу модуля таймера (не показаний). Зокрема, об'єкт керування бездротовими ресурсами (RRC) (не показаний) системи 100' може конфігурувати модуль таймера. Об'єкт RRC також може для кожного логічного каналу (не показаний), по якому здійснює взаємодія термінал 122' доступу, конфігурувати керуючий сигнал, який розподіляє логічний канал групі логічних каналів (LCG). Як приклад, але не обмеження, з посиланням на документ 3GPP TS 36.321 v8.6.0 (200906), "Специфікація протоколу рівня керування доступом до середовища (MAC) вдосконаленого універсального наземного бездротового доступу (E-UTRA) (випуск 8)» ("3rd Generation Partnership Project; Technical Specification Group Radio Access Network; Evolved Universal Terrestrial Radio Access (E-UTRA) Medium Access Control (MAC) Protocol Specification (Release 8)») (специфікація TS 36.321 v8.6.0), для кожного логічного каналу RRC можна формувати параметр logicalChannelGroup для розподілу логічного каналу групі LCG. Знову, що стосується модуля 204 формування BSR і/або модуля 206 процесора, терміналом 122' доступу можна керувати для ініціювання формування BSR в обмеженій кількості обставин. З посиланням на специфікацію TS 36.321 v8.6.0, документ 3GPP TS 36.322, "Специфікація протоколу керування бездротовою лінією зв'язку (RLC) вдосконаленого універсального наземного бездротового доступу (E-UTRA)» ("Evolved Universal Terrestrial Radio Access (EUTRA); Radio Link Control (RLC) protocol specification)» (специфікація TS 36.322) і документ 3GPP TS 36.323, "Специфікація протоколу злиття пакетних даних (PDCP) вдосконаленого універсального наземного бездротового доступу (E-UTRA)» ("Evolved Universal Terrestrial Radio Access (E-UTRA); Packet Data Convergence Protocol (PDCP) Specification") (специфікація TS 8 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 36.323), ініціювання формування BSR в модулі 204 формування BSR і/або модулі 206 процесора може відбутися, якщо відбувається будь-яка з наступних подій. По-перше, BSR може бути ініційований для формування за допомогою модуля 204 формування BSR, якщо закінчується час в модулі 210 таймера. Модуль 210 таймера може бути запущений (або повторно запущений), коли BSR переданий за допомогою модуля 212 передавача з термінала 122' доступу. Час в модулі таймера може закінчитися після закінчення вибраної кількості часу. Зокрема, модуль 202 контролера може бути виконаний з можливістю визначати, після закінчення часу в модулі 210 таймера, чи була інформація, яка є показником авторизації для передачі буферизованих даних, прийнята від базової станції 102', і додержана умова даних. У деяких варіантах здійснення умова даних може полягати в тому, що модуль 214 приймача в терміналі 122' доступу не прийняв інформацію, яка є показником авторизації для передачі буферизованих даних. З посиланням на специфікацію TS 36.321 v8.6.0 модуль таймера може являти собою модуль 210 таймера, який називається PeriodicBSR-Timer (періодичний таймер BSR), і BSR може являти собою BSR, який називається Periodic BSR (періодичний BSR). По-друге, в деяких варіантах здійснення модуль 202 контролера додатково виконаний з можливістю визначати, після закінчення часу в модулі 210 таймера, чи зберігає модуль 208 буфера буферизовані дані. У цих варіантах здійснення умова даних для повторної передачі BSR може полягати в тому, що модуль 214 приймача в терміналі 122' доступу не прийняв інформацію, яка є показником авторизації для передачі буферизованих даних, і модуль 202 контролера визначив, що модуль 208 буфера зберігає буферизовані дані. У цих варіантах здійснення модуль 210 таймера може бути запущений (або повторно запущений), коли BSR переданий за допомогою модуля 212 передавача з термінала 122' доступу. Час в модулі 210 таймера може закінчитися після закінчення вибраної кількості часу. У деяких варіантах здійснення з посиланням на специфікацію TS 36.321 v8.6.0 доступні дані можуть являти собою дані, доступні для передачі для будь-якого з логічних каналів, які належать групі LCG. Крім того, модуль 210 таймера може являти собою модуль таймера, який називається retxBSR-Timer, і BSR може являти собою BSR, який називається Regular BSR (регулярний BSR). По-третє, модуль 202 контролера може бути виконаний з можливістю формувати BSR, якщо дані висхідної лінії зв'язку для логічного каналу, який належить групі LCG, стають доступними для передачі в об'єкті керування бездротовою лінією зв'язку (RLC) (не показаний) або в об'єкті протоколу злиття пакетних даних (PDCP) (не показаний), і або дані належать логічному каналу з більш високим пріоритетом, ніж пріоритети логічних каналів, які належать будь-якій групі LCG і для якого дані вже доступні для передачі, або немає доступних для передачі даних ні для одного з логічних каналів, які належать групі LCG. У цьому варіанті здійснення BSR може являти собою BSR, який називається Regular BSR (регулярний BSR). По-четверте, модуль 202 контролера може бути виконаний з можливістю формувати BSR, якщо ресурси висхідної лінії зв'язку розподілені і кількість бітів заповнення дорівнює або більше розміру елемента керування MAC BSR в комбінації з підзаголовком елемента керування MAC BSR. У цьому варіанті здійснення BSR може являти собою BSR, який називається Padding BSR (BSR із заповненням). У деяких варіантах здійснення, якщо модуль 202 контролера визначає, що щонайменше один BSR був ініційований з моменту останньої передачі BSR, або якщо BSR ініційований в перший раз, модуль 202 контролера може виконати декілька дій. Як приклад, хоча і не обмежуючись цим, якщо термінал 122' доступу має ресурси висхідної лінії зв'язку, розподілені для нової передачі, модуль 204 формування BSR може сформувати BSR в елементі керування MAC і запустити (або повторно запустити) вибраний модуль з модулів таймера в модулі 210 таймера. Наприклад, з посиланням на специфікацію TS 36.321 v8.6.0 може бути запущений (або повторно запущений) модуль таймера PeriodicBSR-Timer, крім тих випадків, коли BSR являє собою Truncated BSR (зрізаний BSR), як визначено в специфікації TS 36.321 v8.6.0. В інших варіантах здійснення може бути запущений (або повторно запущений) модуль таймера RetxBSR-Timer. Крім того, якщо ініційований Regular BSR (не Truncated BSR), може бути ініційований запит планування. У різних варіантах здійснення блок PDU MAC може включати в себе більшою мірою один елемент керування MAC BSR, навіть коли декілька подій ініціюють формування BSR. У цих варіантах здійснення з посиланням на специфікацію TS 36.321 v8.6.0 звіти Regular BSR і Periodic BSR можуть мати перевагу перед звітом Padding BSR. Модуль 210 таймера може повторно запустити свій таймер після прийому дозволу висхідної лінії зв'язку в модулі 214 приймача. З посиланням на специфікацію TS 36.321 v8.6.0 модуль 9 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 таймера RetxBSR-Timer може бути повторно запущений після показання відносно прийому дозволу висхідної лінії зв'язку. Фіг. 3 є ілюстративною блок-схемою послідовності операцій способу забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. У варіантах здійснення спосіб 300 може включати в себе передачу BSR (етап 302). BSR може бути включений в елемент керування MAC. Передача і/або повторна передача BSR може виконуватися на рівні MAC HARQ. Спосіб 300 також може включати в себе відстеження кількості часу, що пройшов з моменту передачі BSR (етап 304). Спосіб 300 також може включати в себе визначення, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних, після закінчення вибраної кількості часу з моменту передачі BSR (етап 306). Інформація, яка є показником авторизації для передачі даних, може являти собою дозвіл висхідної лінії зв'язку. Дозвіл висхідної лінії зв'язку може передаватися по каналу пошукового виклику або по каналу довільного доступу. Спосіб 300 також може включати в себе повторну передачу BSR, якщо закінчилася вибрана кількість часу і додержана умова даних (етап 308). Спосіб 300 також може включати в себе прийом BSR, повторно переданого від термінала доступу (етап 310). У відповідь на прийом повторно переданого BSR і визначення, що необхідна кількість даних буферизована для передачі, спосіб 300 також може включати в себе передачу терміналу доступу інформації, яка є показником авторизації для передачі даних (етап 312). У деяких варіантах здійснення умова даних полягає в тому, що модуль приймача не прийняв інформацію, яка є показником авторизації для передачі буферизованих даних. У деяких варіантах здійснення спосіб 300 також включає в себе передачу інформації конфігурації для визначення умов даних на термінал доступу (не показано). У деяких варіантах здійснення спосіб 300 також включає в себе передачу інформації конфігурації, яка є показником вибраної кількості часу, на термінал доступу (не показано). Фіг. 4 є ілюстрацією прикладу блок-схеми термінала доступу для забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Термінал 122" доступу може включати в себе модуль 402 контролера, модуль 404 процесора, модуль 406 буфера, модуль 408 таймера, модуль 410 пам'яті, модуль 412 передавача і модуль 414 приймача. Модуль 402 контролера, модуль 404 процесора, модуль 406 буфера, модуль 408 таймера, модуль 410 пам'яті, модуль 412 передавача і/або модуль 414 приймача можуть бути з'єднані з можливістю взаємодії одного з одним для забезпечення надійності BSR. Модуль 406 буфера може бути виконаний з можливістю зберігати буферизовані дані. Модуль 402 контролера може бути виконаний з можливістю формувати BSR, який є показником кількості буферизованих даних. Модуль 402 контролера також може бути виконаний з можливістю визначати, після закінчення часу в модулі 408 таймера, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних. У деяких варіантах здійснення модуль 402 контролера може додатково бути виконаний з можливістю визначати, після закінчення часу в модулі 408 таймера, чи зберігає модуль 406 буфера буферизовані дані, причому умова даних полягає в тому, що модуль 414 приймача не прийняв інформацію, яка є показником авторизації для передачі буферизованих даних, і модуль 402 контролера визначив, що модуль 406 буфера зберігає буферизовані дані. Модуль 412 передавача може бути виконаний з можливістю передавати BSR. Модуль 414 приймача може бути виконаний з можливістю приймати інформацію, яка є показником авторизації для передачі буферизованих даних. Модуль передавача також може бути виконаний з можливістю повторно передавати BSR, якщо додержана умова даних після закінчення часу в модулі 408 таймера. Модуль 408 таймера може бути виконаний з можливістю закінчення часу, після закінчення вибраної кількості часу з моменту передачі BSR. У деяких варіантах здійснення модуль 408 таймера може бути сконфігурований базовою станцією (не показана), з якою термінал 122" доступу з'єднаний з можливістю взаємодії. У деяких варіантах здійснення модуль 408 таймера є одним з декількох модулів таймера в терміналі 122 доступу, і модуль 408 таймера може бути вибраний, і вибрана кількість часу може бути визначена на основі інформації конфігурації, прийнятої в терміналі 122 доступу. У деяких варіантах здійснення умова даних може полягати в тому, що модуль 414 приймача не прийняв інформацію, яка є показником авторизації для передачі буферизованих даних. На Фіг. 5 проілюстрована система, яка забезпечує надійність BSR. Наприклад, система 500 може постійно знаходитися в терміналі доступу. Потрібно зазначити, що система 500 представлена як така, що містить функціональні блоки, які можуть бути функціональними 10 UA 101211 C2 5 10 15 20 25 30 35 4045 50 55 60 блоками, що представляють функції, реалізовані за допомогою процесора, апаратного обладнання, програмного забезпечення, вбудованого програмного забезпечення або їх комбінації. Система 500 може містити логічну групу 502 електричних компонентів, які можуть діяти спільно. Наприклад, логічна група 502 може включати в себе електричний компонент 504 для буферизації даних. У деяких варіантах здійснення електричний компонент 504 для буферизації даних може включати в себе, хоча і не обмежуючись цим, буфер, чергу або модуль 406 буфера, описаний з посиланням на Фіг. 4. Крім того, логічна група 502 може включати в себе електричний компонент 506 для формування BSR, який є показником кількості буферизованих даних в електричному компоненті для буферизації даних. У деяких варіантах здійснення електричний компонент 506 для формування BSR, який є показником кількості буферизованих даних в електричному компоненті для буферизації даних, може включати в себе, хоча і не обмежуючись переліченим, контролер, процесор і/або модуль 402 контролера, або модуль 404 процесора, описані з посиланням на Фіг. 4. Крім того, логічна група 502 може включати в себе електричний компонент 508 для передачі BSR. У деяких варіантах здійснення електричний компонент 508 для передачі BSR може включати в себе, хоча і не обмежуючись цим, передавач, приймач-передавач або модуль 412 передавача, описаний з посиланням на Фіг. 4. Додатково логічний компонент 502 може включати в себе електричний компонент 510 для прийому інформації, яка є показником авторизації для передачі буферизованих даних. У деяких варіантах здійснення електричний компонент 510 для прийому інформації, яка є показником авторизації для передачі буферизованих даних, може включати в себе, хоча і не обмежуючись переліченим, приймач, приймач-передавач або модуль 414 приймача, описаний з посиланням на Фіг. 4. Крім того, логічний компонент 502 може включати в себе електричний компонент 512 для відліку кількості часу з моменту передачі BSR і закінчення часу, після закінчення вибраної кількості часу. Електричний компонент для відліку часу може бути сконфігурований за допомогою електричного компонента для зв'язку, з яким система 500 з'єднана з можливістю взаємодії. У деяких варіантах здійснення електричний компонент 512 для відліку кількості часу з моменту передачі BSR і закінчення часу після закінчення вибраної кількості часу може включати в себе, хоча і не обмежуючись переліченим, таймер, тактовий генератор або модуль 408 таймера, описаний з посиланням на Фіг. 4. Електричний компонент 512 для відліку часу може бути сконфігурований за допомогою електричного компонента для зв'язку, з яким система 500 з'єднана з можливістю взаємодії. Додатково система 500 може включати в себе електричний компонент 514 для зберігання коду і/або команд для виконання функцій, що належать до електричних компонентів 504, 506, 508, 510 і/або 512. Електричний компонент 514 може включати в себе, хоча і не обмежуючись переліченим, пам'ять, машинозчитуваний носій і/або модуль 410 пам'яті, описаний з посиланням на Фіг. 4. Хоча один або більше електричних компонентів 504, 506, 508, 510 і/або 512 показані як такі, що є зовнішніми по відношенню до електричного компонента 514 для зберігання, потрібно розуміти, що вони можуть бути включені в електричний компонент 514 для зберігання. Фіг. 6 є ілюстративною блок-схемою послідовності операцій способу забезпечення надійності BSR відповідно до різних, викладених тут аспектів. Спосіб 600 може включати в себе передачу BSR (етап 602). У деяких варіантах здійснення BSR може передаватися на рівні MAC HARQ. BSR може передаватися від термінала доступу на базову станцію для повідомлення кількості даних, буферизованих в терміналі доступу для передачі по висхідній лінії зв'язку. Спосіб 600 також може включати в себе відстеження кількості часу з моменту передачі BSR (етап 604). У різних варіантах здійснення кількість часу може бути ініціалізована за допомогою значення, рівного нулю (або будь-якого іншого початкового значення), під час передачі. Кількість часу може збільшуватися з регулярними приростами, доки не буде прийнятий дозвіл висхідної лінії зв'язку від базової станції, доки не пройде вибрана кількість часу з моменту передачі BSR, або доки не закінчиться час в модулі таймера, який може відстежувати кількість часу з моменту передачі BSR. Спосіб 600 також може включати в себе визначення після закінчення вибраної кількості часу з моменту передачі BSR, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних (етап 606). У деяких варіантах здійснення інформація, яка є показником авторизації для передачі буферизованих даних, може являти собою дозвіл висхідної лінії зв'язку або будь-яку іншу інформацію, що має ознаки авторизації для передачі даних. Дозвіл висхідної лінії зв'язку або інша інформація можуть бути прийняті в терміналі 11 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступу, і, таким чином, термінал доступу може визначити, чи прийняв він дозвіл висхідної лінії зв'язку або будь-яку іншу інформацію, що авторизує передачу даних. Спосіб 600 також може включати в себе повторну передачу BSR, якщо пройшла вибрана кількість часу і додержана умова даних (етап 608). У цих варіантах здійснення умова даних може полягати в тому, що інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята. У різних варіантах здійснення передача і/або повторна передача BSR знаходяться на рівні MAC HARQ. Спосіб також може включати в себе прийом інформації конфігурації, яка є показником вибраної кількості часу, і/або прийом інформації конфігурації для визначення умови даних. У деяких варіантах здійснення спосіб 600 може додатково включати в себе визначення після закінчення вибраної кількості часу з моменту передачі інформації, чи буферизовані дані для передачі (не показано). У цих варіантах здійснення умова даних може полягати в тому, що інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята, і було визначено, що дані буферизовані для передачі. У різних варіантах здійснення передача і/або повторна передача BSR знаходяться на рівні MAC HARQ. Один або більше описаних тут аспектів винаходу можуть бути виконані за допомогою комп'ютерного програмного продукту. Комп'ютерний програмний продукт може включати в себе машинозчитуваний носій. Машинозчитуваний носій може включати в себе код для передачі BSR. Машинозчитуваний носій також може включати в себе код для відстеження кількості часу, що пройшов з моменту передачі BSR. Машинозчитуваний носій також може включати в себе код для визначення, після закінчення вибраної кількості часу з моменту передачі BSR, чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних. Машинозчитуваний носій також може включати в себе код для повторної передачі BSR, якщо пройшла вибрана кількість часу і додержана умова даних. Умова даних може полягати в тому, що інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята. Комп'ютерний програмний продукт також може включати в себе код для визначення, після закінчення вибраної кількості часу з моменту передачі інформації, чи буферизовані дані для передачі. У цих варіантах здійснення умова даних може полягати в тому, що інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята, і було визначено, що дані буферизовані для передачі. Фіг. 7 є ілюстрацією прикладу блок-схеми базової станції для забезпечення надійності BSR відповідно до різних, викладених тут аспектів. Базова станція 102" може включати в себе модуль 702 контролера, модуль 704 процесора, модуль 706 пам'яті, модуль 708 передавача і модуль 710 приймача. Модуль 702 контролера, модуль 704 процесора, модуль 706 пам'яті, модуль 708 передавача і/або модуль 710 приймача можуть бути з'єднані з можливістю взаємодії одного з одним. У деяких варіантах здійснення модуль 702 контролера може включати в себе модуль 704 процесора. У деяких варіантах здійснення модуль 708 передавача може бути виконаний з можливістю передавати інформацію, яка є показником авторизації для передачі даних, буферизованих в терміналі доступу (не показаний). У деяких варіантах здійснення інформація, яка є показником авторизації для передачі даних, може являти собою дозвіл висхідної лінії зв'язку. В інших варіантах здійснення інформація, яка є показником авторизації для передачі даних, може являти собою будь-яку інформацію для авторизації передачі даних від термінала доступу. У деяких варіантах здійснення модуль 710 приймача може бути виконаний з можливістю приймати BSR, повторно переданий від термінала доступу (не показано) після закінчення вибраної кількості часу з того моменту, коли термінал доступу передав початковий BSR, і якщо додержані умови даних. Модуль 702 контролера (і/або модуль 704 процесора) може бути виконаний з можливістю оцінювати BSR, повторно переданий від термінала доступу, щоб визначити, чи буферизована необхідна кількість даних в терміналі доступу для передачі. Модуль 702 контролера (і/або модуль 704 процесора) також може бути виконаний з можливістю керувати модулем 708 передавача для передачі терміналу доступу (AT) інформації, яка є показником авторизації для передачі даних, буферизованих в терміналі доступу, у відповідь на визначення, що необхідна кількість даних буферизована в терміналі доступу для передачі. У деяких варіантах здійснення модуль 702 контролера (і/або модуль 704 процесора) також можуть бути виконані з можливістю конфігурувати модуль таймера (не показаний) в терміналі доступу, з яким базова станція 102" з'єднана з можливістю взаємодії. У деяких варіантах здійснення умова даних може включати в себе наступні умови: інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом 12 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступу, і терміналом доступу було визначено, що дані буферизовані в терміналі доступу для передачі. У деяких варіантах здійснення умова даних включає в себе наступну умову: інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом доступу. На Фіг. 8 проілюстрована система, яка забезпечує надійність BSR. Наприклад, система 800 може постійно знаходитися в базовій станції. Потрібно розуміти, що система 800 представлена як така, що містить функціональні блоки, які можуть бути функціональними блоками, що представляють функції, реалізовані за допомогою процесора, апаратного обладнання, програмного забезпечення, вбудованого програмного забезпечення або їх комбінацій. Система 800 може включати в себе логічну групу 802 електричних компонентів, які можуть діяти спільно. Наприклад, логічна група 802 може включати в себе електричний компонент 804 для передачі інформації, яка є показником авторизації для передачі даних, буферизованих в користувацькому засобі зв'язку. У деяких варіантах здійснення електричний компонент 804 для передачі інформації, яка є показником авторизації для передачі даних, буферизованих в користувацькому засобі зв'язку, може включати в себе, хоча і не обмежуючись переліченим, точку доступу, буфер вузла eNB, чергу або базову станцію 102, 102' або 102". У деяких варіантах здійснення користувацький засіб зв'язку може включати в себе, хоча і не обмежуючись цим, користувацьке обладнання або термінал доступу, такий як термінал 122, 122', 122" доступу. Крім того, логічна група 802 може включати в себе електричний компонент 806 для прийому BSR, повторно переданого від користувацького засобу зв'язку після закінчення вибраної кількості часу з того моменту, коли користувацький засіб зв'язку передав початковий BSR, і якщо додержані умови даних. У деяких варіантах здійснення електричний компонент 806 може включати в себе, хоча і не обмежуючись переліченим, приймач і/або модуль 710 приймача, описаний з посиланням на Фіг. 7. Крім того, логічна група 802 може включати в себе електричний компонент 808 для керування. Електричний компонент 808 для керування може бути виконаний з можливістю оцінювати BSR, повторно переданий від користувацького засобу зв'язку; і визначати, чи буферизована необхідна кількість даних в користувацькому засобі зв'язку для передачі. Електричний компонент 808 для керування також може бути виконаний з можливістю керувати електричним компонентом 804 для передачі користувацькому засобу зв'язку інформації, яка є показником авторизації для передачі даних, буферизованих в користувацькому засобі зв'язку, у відповідь на визначення, що необхідна кількість даних буферизована в користувацькому засобі зв'язку для передачі. У деяких варіантах здійснення електричний компонент 808 може включати в себе, хоча і не обмежуючись переліченим, контролер, процесор і/або модуль 702 контролера або модуль 704 процесора, описані з посиланням на Фіг. 7. Крім того, система 800 може включати в себе електричний компонент 810 для зберігання коду і/або команд для виконання функцій, що належить до електричних компонентів 804, 806 і/або 808. Електричний компонент 810 може включати в себе, хоча і не обмежуючись переліченим, пам'ять, машинозчитуваний носій і/або модуль 806 пам'яті, описаний з посиланням на Фіг. 7. Хоча один або більше електричних компонентів 804, 806 і/або 808 показані як такі, що є зовнішніми по відношенню до електричного компонента 810 для зберігання, потрібно розуміти, що вони можуть бути включені в електричний компонент 810 для зберігання. Фіг. 9 є ілюстративною блок-схемою послідовності операцій способу забезпечення надійності BSR відповідно до різних, викладених тут аспектів винаходу. Спосіб 900 може включати в себе прийом BSR, повторно переданого від термінала доступу (етап 902). Спосіб 900 також може включати в себе передачу терміналу доступу інформації, яка є показником авторизації для передачі даних, у відповідь на прийом BSR, який повторно переданий від термінала доступу, і визначення, що необхідна кількість даних буферизована для передачі (етап 904). Інформація, яка є показником авторизації для передачі даних, може являти собою дозвіл висхідної лінії зв'язку. BSR може бути повторно переданий від термінала доступу після закінчення вибраної кількості часу з моменту часу, коли термінал доступу передав початковий BSR, і якщо додержані умови даних. Вибрана кількість часу може являти собою змінну, що має значення, сконфігуроване за допомогою базової станції в терміналі доступу під час виклику, в якому бере участь термінал доступу. BSR може бути повторно переданий від термінала доступу на рівні MAC HARQ. У деяких варіантах здійснення умови даних можуть включати в себе наступні умови: інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом доступу, і терміналом доступу було визначено, що дані буферизовані для передачі. У деяких 13 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіантах здійснення умови даних можуть включати в себе наступну умову: інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом доступу. Спосіб 900 також може включати в себе передачу інформації конфігурації, яка є показником вибраної кількості часу, і/або для визначення умов даних. Один або більше описаних тут аспектів можуть бути виконані за допомогою комп'ютерного програмного продукту. Комп'ютерний програмний продукт може включати в себе машинозчитуваний носій. Машинозчитуваний носій може включати в себе код для прийому BSR, повторно переданого від термінала доступу. Машинозчитуваний носій також може включати в себе код для передачі терміналу доступу інформації, яка є показником авторизації для передачі даних, у відповідь на прийом повторно переданого BSR і визначення, що необхідна кількість даних буферизована для передачі. BSR може бути повторно переданий від термінала доступу після закінчення вибраної кількості часу з того моменту, коли термінал доступу передав початковий BSR, і якщо додержані умови даних. У деяких варіантах здійснення умова даних полягає в тому, що інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята. У деяких варіантах здійснення машинозчитуваний носій також включає в себе код для визначення, після закінчення вибраної кількості часу з моменту передачі інформації, чи буферизовані дані для передачі. У цих варіантах здійснення умова даних може полягати в тому, що інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята, і було визначено, що дані буферизовані для передачі. Фіг. 10 показує ілюстративну систему 1000 бездротового зв'язку. Система 1000 бездротового зв'язку заради стислості зображає одну базову станцію 1010 та один термінал 1050 доступу. Однак потрібно розуміти, що система 1000 може включати в себе більш ніж одну базову станцію і/або більш ніж один термінал доступу, причому додаткові базові станції і/або термінали доступу можуть бути значною мірою аналогічні описаним нижче ілюстративній базовій станції 1010 і терміналу 1050 доступу або відрізнятися від них. Крім того, потрібно розуміти, що базова станція 1010 і/або термінал 1050 доступу можуть використовувати описані тут способи (наприклад, Фіг. 3, 6 і/або 9), пристрої (наприклад, Фіг. 4 і/або 7) і/або системи (наприклад, Фіг. 1, 2, 3, 5 і/або 10) для забезпечення можливості бездротового зв'язку між ними. У базовій станції 1010 інформаційні дані для декількох потоків даних видаються з джерела 1012 даних процесору 1014 даних передачі. Відповідно до прикладу кожний потік даних може передаватися через відповідну антену. Процесор 1014 даних передачі форматує, кодує і чергує потік інформаційних даних на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб видати закодовані дані. Закодовані дані для кожного потоку даних можуть бути мультиплексовані з контрольними даними з використанням методів мультиплексування з ортогональним частотним розділенням (OFDM). Додатково або як альтернатива контрольні символи можуть бути мультиплексовані за допомогою частотного розділення (FDM), часового розділення (TDM) або кодового розділення (CDM). Контрольні дані звичайно являють собою відомий зразок даних, який обробляється відомим чином, і можуть використовуватися в терміналі 1050 доступу для оцінки характеристики каналу. Мультиплексовані контрольні і закодовані дані для кожного потоку даних можуть бути модульовані (тобто перетворені в символи) на основі конкретної схеми модуляції (наприклад, двійкової фазової модуляції (BPSK), квадратурної фазової модуляції (QPSK), М-рівневої фазової модуляції (M-PSK) або М-рівневої квадратурної амплітудної маніпуляції (M-QAM)), вибраної для кожного потоку даних, щоб одержати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені за допомогою команд, що виконуються або видаються процесором 1030. Символи модуляції для всіх потоків даних можуть бути видані процесору 1020 передачі MIMO, який може додатково обробити символи модуляції (наприклад, для мультиплексування OFDM). Процесор 1020 передачі MIMO потім видає N T потоків символів модуляції NT передавачам 1022a-1022t. У різних варіантах здійснення процесор 1020 передачі MIMO застосовує вагові коефіцієнти формування діаграми направленості до символів потоків даних і до антени, з якою передається символ. Кожний передавач 1022 приймає та обробляє відповідний потік символів для одержання одного або більше аналогових сигналів, і додатково обробляє (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для одержання модульованого сигналу, придатного для передачі по каналу MIMO. Потім N T модульованих сигналів від передавачів 1022a-1022t передаються з NT антен 1024a-1024t, відповідно. У терміналі 1050 доступу передані модульовані сигнали приймаються за допомогою N R антен 1052a-1052r, і прийнятий сигнал від кожної антени 1052 видається відповідним 14 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 приймачам 1054a-1054r. Кожний приймач 1054 обробляє (наприклад, фільтрує, посилює і перетворює із зниженням частоти) відповідний прийнятий сигнал, перетворює оброблений сигнал в цифрову форму для одержання відліків і потім обробляє відліки, щоб видати відповідний "прийнятий" потік символів. Процесор 1060 даних прийому може приймати та обробляти N R прийнятих потоків символів від NR приймачів 1054 на основі методів обробки конкретного приймача, щоб видати N T "виявлених" потоків символів. Процесор 1060 даних прийому може демодулювати, піддавати оберненому чергуванню і декодувати кожний виявлений потік символів, щоб відновити інформаційні дані для потоку даних. Обробка за допомогою процесора 1060 даних прийому є комплементарною по відношенню до обробки, що виконується процесором 1020 передачі MIMO і процесором 1014 даних передачі в базовій станції 1010. Процесор 1070 може періодично визначати, яку доступну технологію потрібно використовувати, як обговорюється вище. Крім того, процесор 1070 може сформувати повідомлення зворотної лінії зв'язку, яке містить частину з індексом матриці і частину із значенням рангу. Повідомлення зворотної лінії зв'язку може містити різні типи інформації відносно лінії зв'язку і/або прийнятого потоку даних. Повідомлення зворотної лінії зв'язку може бути оброблене процесором 1038 даних передачі, який також приймає інформаційні дані для декількох потоків даних з джерела 1036 даних, модульоване модулятором 1080, оброблене передавачами 1054a1054r і передане назад базовій станції 1010. У базовій станції 1010 модульовані сигнали від термінала 1050 доступу приймаються антенами 1024, обробляються приймачами 1022, демодулюються демодулятором 1040 та обробляються процесором 1042 даних прийому для витягання повідомлення зворотної лінії зв'язку, переданого терміналом 1050 доступу. Потім процесор 1030 може обробити витягнуте повідомлення, щоб визначити, яку матрицю попереднього кодування потрібно використовувати для визначення вагових коефіцієнтів формування діаграми направленості. Процесори 1030 та 1070 можуть направляти (наприклад, керувати, координувати тощо) роботу відповідно в базовій станції 1010 і терміналі 1050 доступу. Відповідні процесори 1030 та 1070 можуть бути зв'язані з блоками 1032 та 1072 пам'яті, які зберігають програмні коди і дані. Процесори 1030 та 1070 також можуть виконувати обчислення для одержання оцінок частотної та імпульсної характеристик відповідно для висхідної лінії зв'язку і низхідної лінії зв'язку. В аспекті винаходу логічні канали класифікуються на канали керування і канали інформаційних даних. Логічні канали керування можуть включати в себе канал керування широкомовленням (BCCH), який є каналом низхідної лінії зв'язку для керуючої інформації системи мовлення. Крім того, логічні канали керування можуть включати в себе канал керування пошуковим викликом (PCCH), який є каналом низхідної лінії зв'язку, що передає інформацію пошукового виклику. Крім того, логічні канали керування можуть містити канал керування груповим мовленням (MCCH), який є каналом низхідної лінії зв'язку від однієї точки до декількох точок, що використовуються для передачі інформації планування і керування служби широкомовлення і групового мовлення мультимедіа (MBMS) для одного або декількох каналів MTCH. Звичайно після встановлення з'єднання керування бездротовими ресурсами (RRC) цей канал використовується тільки терміналами доступу, які приймають службу MBMS (наприклад, старі канали MCCH+MSCH). Крім того, логічні канали керування можуть включати в себе виділений канал керування (DCCH), який є двоточковим двоспрямованим каналом, який передає спеціалізовану керуючу інформацію, і може використовуватися терміналами доступу, що мають з'єднання RRC. В аспекті винаходу логічні канали інформаційних даних можуть містити виділений канал інформаційних даних (DTCH), який є двоточковим двоспрямованим каналом, виділеним для одного термінала доступу, для передачі користувацької інформації. Крім того, логічні канали інформаційних даних можуть включати в себе канал MTCH для каналу низхідної лінії зв'язку від однієї точки до декількох точок для передачі інформаційних даних. В аспекті винаходу транспортні канали класифікуються на низхідну лінію зв'язку і висхідну лінію зв'язку. Транспортні канали низхідної лінії зв'язку можуть включати в себе канал широкомовлення (BCH), канал даних низхідної лінії зв'язку (DL-SDCH), що спільно використовується, і канал пошукового виклику (PCH). Канал PCH може підтримувати економію потужності термінала доступу (наприклад, цикл переривчастого прийому (DRX) може бути вказаний мережею для термінала доступу) за допомогою його широкомовної передачі по всьому стільнику і його відображення на ресурси фізичного рівня PHY, які можуть використовуватися для інших каналів керування/інформаційних даних. Транспортні канали висхідної лінії зв'язку можуть містити канал довільного доступу (RACH), канал запитів (REQCH), 15 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 канал даних висхідної лінії зв'язку (UL-SDCH), що спільно використовується, і множину каналів фізичного рівня PHY. Канали фізичного рівня PHY можуть включати в себе набір каналів низхідної лінії зв'язку та каналів висхідної лінії зв'язку. Канали фізичного рівня PHY низхідної лінії зв'язку можуть включати в себе: загальний канал контрольних сигналів (CPICH); канал синхронізації (SCH); загальний канал керування (CCCH); канал керування низхідної лінії зв'язку (SDCCH), що спільно використовується; канал керування групового мовлення (MCCH); канал призначення висхідної лінії зв'язку (SUACH), що спільно використовується; канал підтвердження (ACKCH); фізичний канал даних низхідної лінії зв'язку (DL-PSDCH), що спільно використовується; канал керування потужністю висхідної лінії зв'язку (UPCCH); канал індикатора пошукового виклику (PICH); і/або канал індикатора навантаження (LICH). Для подальшої ілюстрації канали фізичного рівня PHY висхідної лінії зв'язку можуть включати в себе: фізичний канал довільного доступу (PRACH); канал індикатора якості каналу (CQICH); канал підтвердження (ACKCH); канал індикатора підмножини антен (ASICH); канал запитів (SREQCH), що спільно використовується; фізичний канал даних висхідної лінії зв'язку (UL-PSDCH), що спільно використовується; широкосмуговий канал контрольних сигналів (BPICH). Потрібно розуміти, що описані тут варіанти здійснення можуть бути реалізовані за допомогою апаратного обладнання, програмного забезпечення, вбудованого програмного забезпечення, зв'язуючого програмного забезпечення, мікрокоду або будь-якої їх комбінації. Для апаратної реалізації процесори можуть бути реалізовані в одній або більше спеціалізованих інтегральних схемах (ASIC), процесорах цифрових сигналів (DSP), пристроях обробки цифрових сигналів (DSPD), програмованих логічних пристроях (PLD), програмованих вентильних матрицях (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних елементах, виконаних з можливістю виконувати описані тут функції, або їх комбінації. Коли варіанти здійснення реалізовані в програмному забезпеченні, вбудованому програмному забезпеченні, зв'язуючому програмному забезпеченні або мікрокоді, програмному коді або кодових сегментах, вони можуть бути збережені на машинозчитуваному носії (або на носії, зчитуваному за допомогою комп'ютера), такому як компонент зберігання. Кодовий сегмент може являти собою процедуру, функцію, програму, підпрограму, модуль, пакет програм, клас або будь-яку комбінацію команд, структур даних або програмних операторів. Кодовий сегмент може бути з'єднаний з іншим кодовим сегментом або апаратною схемою за допомогою передачі і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані тощо можуть бути відправлені або передані з використанням будьяких підходящих засобів, в тому числі спільного використання пам'яті, передачі повідомлень, передачі маркера, передачі по мережі тощо. Для програмної реалізації описані тут методи можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують описані тут функції. Програмні коди можуть зберігатися в блоках пам'яті і виконуватися процесорами. Блок пам'яті може бути реалізований в процесорі або поза процесором, в останньому випадку він може бути з'єднаний з можливістю взаємодії з процесором через різні засоби, відомі в галузі техніки. Наведений вище опис містить приклади одного або більше варіантів здійснення. Безумовно, неможливо описати кожну можливу комбінацію компонентів або методів з метою опису вищезазначених варіантів здійснення, але фахівець в галузі техніки може зрозуміти, що можливо виконати багато додаткових комбінацій і змін різних варіантів здійснення. Відповідно до цього мається на увазі, що описані варіанти здійснення охоплюють всі такі зміни, модифікації і різновиди, які знаходяться в межах суті та обсягу прикладеної формули винаходу. Крім того, в тих випадках, коли термін "включає в себе" використовується або в докладному описі, або в формулі винаходу, такий термін має на увазі охоплюючий зміст, подібно до терміну "що містить", яке інтерпретується як перехідне слово в формулі винаходу. Посилальні позиції 100, 1000 система бездротового зв'язку 102, 1010 базова станція 104, 106, 108, 110, 112, 114 антени 116, 122, 1050 термінал доступу 118, 124 пряма лінія зв'язку 120, 126 зворотна лінія зв'язку 202, 216, 402, 702 модуль контролера 204 модуль формування BSR 206, 220, 404, 704 модуль процесора 16 UA 101211 C2 5 10 15 20 25 30 208, 406 модуль буфера 210, 816, 408 модуль таймера 212, 222, 412, 708 модуль передавача 214, 224, 414, 710 модуль приймача 218 модуль формування дозволу висхідної лінії зв'язку 410, 706 модуль пам'яті 500, 800 система 502, 802 логічна група електричних компонентів 504 електричний компонент для буферизації даних 506 електричний компонент для формування BSR 508 електричний компонент для передачі BSR 510 електричний компонент для прийому інформації 512 електричний компонент для відліку 514 електричний компонент для зберігання коду і/або команд для виконання 804 функцій електричний компонент для передачі інформації 808 електричний компонент для керування 810 електричний компонент для зберігання 1012 джерело даних 1014 процесор даних передачі 1020 процесор передачі MIMO 1022 передавачі 1024 передавальні антени 1030, 1070 процесор 1032, 1072 пам'ять 1036 джерело даних 1038 процесор даних передачі 1042 процесор даних прийому 1052 приймальні антени 1054 приймачі 1060 процесор даних прийому ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Спосіб, який забезпечує надійність звіту про стан буфера, причому спосіб включає етапи, на яких: передають звіт про стан буфера, оснований на даних, буферизованих для передачі; відстежують кількість часу з моменту передачі звіту про стан буфера; визначають, після закінчення вибраної кількості часу з моменту передачі звіту про стан буфера, чи буферизовані дані для передачі, і чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних; і передають другий звіт про стан буфера, якщо пройшла вибрана кількість часу, дані буферизовані для передачі, і інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята для даних, буферизованих для передачі, причому другий звіт про стан буфера оснований на даних, буферизованих для передачі. 2. Спосіб за п. 1, в якому інформація, яка є показником авторизації для передачі буферизованих даних, являє собою дозвіл висхідної лінії зв'язку. 3. Спосіб за п. 1, в якому передача звіту про стан буфера і передача другого звіту про стан буфера виконується на рівні гібридного автоматичного запиту на повторну передачу (HARQ) керування доступом до середовища передачі (МАС). 4. Спосіб за п. 1, який додатково включає етап, на якому приймають інформацію конфігурації, яка є показником вибраної кількості часу. 5. Спосіб за п. 1, який додатково включає етап, на якому приймають інформацію конфігурації для визначення, чи буферизовані дані для передачі, і чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних. 6. Машиночитаний носій, на якому збережена комп'ютерна програма, яка забезпечує надійність стану буфера, причому програма містить: код для передачі звіту про стан буфера на основі даних, буферизованих для передачі; код для відстеження кількості часу з моменту передачі звіту про стан буфера; 17 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 60 код для визначення, після закінчення вибраної кількості часу з моменту передачі звіту про стан буфера, чи буферизовані дані для передачі, і чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних; і код для передачі другого звіту про стан буфера, якщо пройшла вибрана кількість часу, дані буферизовані для передачі, і інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята для даних, буферизованих для передачі, причому другий звіт про стан буфера оснований на даних, буферизованих для передачі. 7. Пристрій, який забезпечує надійність звіту про стан буфера, причому пристрій містить: модуль буфера, виконаний з можливістю зберігати буферизовані дані; модуль контролера, виконаний з можливістю формувати звіт про стан буфера, який є показником кількості буферизованих даних; модуль передавача, виконаний з можливістю передавати звіт про стан буфера на основі буферизованих даних; модуль приймача, виконаний з можливістю приймати інформацію, яка є показником авторизації для передачі буферизованих даних; і модуль таймера, виконаний з можливістю закінчення часу, після закінчення вибраної кількості часу з моменту передачі звіту про стан буфера, причому модуль контролера також виконаний з можливістю визначати, після закінчення часу в модулі таймера, чи зберігає модуль буфера буферизовані дані, і чи прийняв модуль приймача інформацію, яка є показником авторизації для передачі буферизованих даних, причому модуль передавача також виконаний з можливістю передачі другого звіту про стан буфера після закінчення часу в модулі таймера, якщо модуль контролера визначає, що модуль буфера зберігає буферизовані дані, і модуль приймача не прийняв інформацію, яка є показником авторизації для передачі буферизованих даних, причому другий звіт про стан буфера оснований на даних, буферизованих для передачі. 8. Пристрій за п. 7, в якому модуль таймера являє собою один з множини модулів таймера, причому модуль таймера вибирається, і вибрана кількість часу визначається на основі інформації конфігурації, прийнятої в пристрої. 9. Пристрій, який забезпечує надійність звіту про стан буфера, причому пристрій містить: засіб для буферизації даних; засіб для формування звіту про стан буфера, який є показником кількості буферизованих даних в засобі для буферизації даних; засіб для передачі звіту про стан буфера на основі буферизованих даних; засіб для прийому інформації, яка є показником авторизації для передачі буферизованих даних; і засіб для відліку кількості часу з моменту передачі звіту про стан буфера, причому засіб для відліку часу конфігурований для закінчення часу, після закінчення вибраної кількості часу, причому засіб для формування також призначений для визначення, після закінчення часу в засобі для відліку часу, чи містить засіб для буферизації буферизовані дані, і чи прийняв засіб для прийому інформацію, яка є показником авторизації для передачі буферизованих даних, і причому засіб для передачі також призначений для передачі другого звіту про стан буфера після закінчення часу в засобі для відліку часу, якщо засіб для буферизації даних містить буферизовані дані, і засіб для формування визначає, що засіб для прийому не прийняв інформацію, яка є показником авторизації для передачі буферизованих даних, причому другий звіт про стан буфера оснований на даних, буферизованих для передачі. 10. Пристрій за п. 9, в якому засіб для відліку часу конфігурується за допомогою засобу для зв'язку, з яким пристрій з'єднаний з можливістю взаємодії. 11. Спосіб, який забезпечує надійність звіту про стан буфера, причому спосіб включає етапи, на яких: приймають звіт про стан буфера, переданий від термінала доступу на основі даних, буферизованих для передачі; передають до термінала доступу інформацію, яка є показником авторизації для передачі даних, у відповідь на прийом початкового звіту про стан буфера, переданого від термінала доступу, і визначають, що необхідна кількість даних буферизована для передачі, причому звіт про стан буфера передається від термінала доступу після закінчення вибраної кількості часу з моменту часу, коли термінал доступу передав початковий звіт про стан буфера, якщо термінал доступу має дані, буферизовані для передачі, і інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом доступу для даних, буферизованих для передачі, причому звіт про стан буфера оснований на даних, буферизованих для передачі. 18 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 12. Спосіб за п. 11, в якому інформація, яка є показником авторизації для передачі даних, являє собою дозвіл висхідної лінії зв'язку. 13. Спосіб за п. 11, в якому звіт про стан буфера, переданий від термінала доступу, приймається на рівні гібридного автоматичного запиту на повторну передачу (HARQ) керування доступом до середовища передачі (МАС). 14. Спосіб за п. 11, який додатково включає етап, на якому передають інформацію конфігурації, яка є показником вибраної кількості часу. 15. Спосіб за п. 11, який додатково включає етап, на якому передають інформацію конфігурації для визначення, чи була прийнята інформація, яка є показником авторизації для передачі даних, і чи буферизовані дані для передачі. 16. Машиночитаний носій, на якому збережена комп'ютерна програма, яка забезпечує надійність стану буфера, причому програма містить: код для прийому звіту про стан буфера, переданого від термінала доступу на основі даних, буферизованих для передачі; і код для передачі, у відповідь на прийом початкового звіту про стан буфера, переданого від термінала доступу, і визначення, що необхідна кількість даних буферизована для передачі, до термінала доступу інформації, яка є показником авторизації для передачі даних, причому звіт про стан буфера, переданий від термінала доступу, передається після закінчення вибраної кількості часу з моменту часу, коли термінал доступу передав початковий звіт про стан буфера, якщо термінал доступу має дані, буферизовані для передачі, і інформація, яка є показником авторизації для передачі даних, не була прийнята терміналом доступу для даних, буферизованих для передачі, причому звіт про стан буфера оснований на даних, буферизованих для передачі. 17. Пристрій, який забезпечує надійність звіту про стан буфера, причому пристрій містить: модуль передавача, виконаний з можливістю передавати інформацію, яка є показником авторизації для передачі даних, буферизованих в терміналі доступу; модуль приймача, виконаний з можливістю приймати звіт про стан буфера, переданий від термінала доступу після закінчення вибраної кількості часу з моменту часу, коли термінал доступу передав початковий звіт про стан буфера, якщо термінал доступу має дані, буферизовані для передачі, і інформація, яка є показником авторизації для передачі буферизованих даних, не прийнята терміналом доступу для даних, буферизованих для передачі, причому звіт про стан буфера оснований на даних, буферизованих для передачі; і модуль контролера, виконаний з можливістю: оцінювати звіт про стан буфера, переданий від термінала доступу; визначати, чи буферизована необхідна кількість даних в терміналі доступу для передачі; і у відповідь на визначення, що необхідна кількість даних буферизована в терміналі доступу для передачі, керувати модулем передавача для передачі терміналу доступу інформації, яка є показником авторизації для передачі даних, буферизованих в терміналі доступу. 18. Пристрій за п. 17, в якому інформація, яка є показником авторизації для передачі даних, являє собою дозвіл висхідної лінії зв'язку. 19. Пристрій за п. 17, в якому модуль контролера також виконаний з можливістю конфігурувати модуль таймера в терміналі доступу, з яким пристрій з'єднаний з можливістю взаємодії. 20. Пристрій, який забезпечує надійність звіту про стан буфера, причому пристрій містить: засіб для передачі інформації, яка є показником авторизації для передачі даних, буферизованих в користувацькому засобі зв'язку; засіб для прийому звіту про стан буфера, переданого від користувацького засобу зв'язку після закінчення вибраної кількості часу з моменту часу, коли користувацький засіб зв'язку передав початковий звіт про стан буфера, якщо дані буферизовані на користувацькому засобі зв'язку, і інформація, яка є показником авторизації для передачі буферизованих даних, не прийнята користувацьким засобом зв'язку для даних, буферизованих на користувацькому засобі зв'язку, причому звіт про стан буфера оснований на буферизованих даних; і засіб для керування, причому засіб для керування виконаний з можливістю: оцінювати початковий звіт про стан буфера, переданий від користувацького засобу зв'язку; визначати, чи буферизована необхідна кількість даних в користувацькому засобі зв'язку для передачі; і у відповідь на визначення, що необхідна кількість даних буферизована в користувацькому засобі зв'язку для передачі, керувати засобом для передачі, щоб передати користувацькому засобу зв'язку інформацію, яка є показником авторизації для передачі даних, буферизованих в користувацькому засобі зв'язку. 19 UA 101211 C2 5 10 15 20 25 30 35 40 45 50 55 21. Пристрій за п. 20, в якому засіб для керування додатково виконаний з можливістю формувати і передавати інформацію для конфігурації вибраної кількості часу в користувацькому засобі зв'язку. 22. Система для забезпечення надійності звіту про стан буфера, причому система містить: канал бездротового зв'язку; базову станцію, виконану з можливістю здійснювати зв'язок по каналу бездротового зв'язку; і термінал доступу, виконаний з можливістю виконувати передачу на базову станцію по каналу бездротового зв'язку, причому термінал доступу містить: модуль буфера, виконаний з можливістю зберігати буферизовані дані; перший модуль контролера, виконаний з можливістю формувати звіт про стан буфера, який є показником кількості буферизованих даних; перший модуль передавача, виконаний з можливістю передавати на базову станцію звіт про стан буфера на основі буферизованих даних; перший модуль приймача, виконаний з можливістю приймати інформацію, яка є показником авторизації для передачі буферизованих даних, причому інформація, яка є показником авторизації для передачі буферизованих даних, приймається від базової станції; і модуль таймера, виконаний з можливістю закінчення часу, після закінчення вибраної кількості часу з моменту передачі на базову станцію звіту про стан буфера, причому перший модуль контролера також виконаний з можливістю визначати, після закінчення часу в модулі таймера, чи зберігає модуль буфера буферизовані дані, і чи прийняв перший модуль приймача інформацію, яка є показником авторизації для передачі буферизованих даних, і причому перший модуль передавача також виконаний з можливістю передавати другий звіт про стан буфера після закінчення часу в модулі таймера, якщо перший модуль контролера визначає, що модуль буфера зберігає буферизовані дані і перший модуль приймача не прийняв інформацію, яка є показником авторизації для передачі буферизованих даних, причому другий звіт про стан буфера оснований на даних, буферизованих для передачі. 23. Система за п. 22, в якій базова станція містить: другий модуль передавача, виконаний з можливістю передавати інформацію, яка є показником авторизації для передачі буферизованих даних в терміналі доступу; і другий модуль приймача, виконаний з можливістю приймати звіт про стан буфера і другий звіт про стан буфера, які передані від термінала доступу. 24. Система за п. 23, в якій базова станція додатково містить другий модуль контролера, виконаний з можливістю формувати інформацію для конфігурування вибраної кількості часу в терміналі доступу. 25. Система за п. 22, в якій інформація, яка є показником авторизації для передачі буферизованих даних, являє собою дозвіл висхідної лінії зв'язку. 26. Система за п. 22, в якій звіт про стан буфера і другий звіт про стан буфера передаються на рівні гібридного автоматичного запиту на повторну передачу (HARQ) керування доступом до середовища передачі (МАС). 27. Система за п. 22, в якій звіт про стан буфера і другий звіт про стан буфера включені, кожний, в елемент керування МАС. 28. Система за п. 22, в якій модуль таймера конфігурується базовою станцією. 29. Спосіб, який забезпечує надійність звіту про стан буфера, причому спосіб включає етапи, на яких: передають звіт про стан буфера на основі даних, буферизованих для передачі; відстежують кількість часу, що пройшла з моменту передачі звіту про стан буфера; визначають, після закінчення вибраної кількості часу з моменту передачі звіту про стан буфера, чи буферизовані дані для передачі, і чи була прийнята інформація, яка є показником авторизації для передачі буферизованих даних; передають другий звіт про стан буфера, якщо вибрана кількість часу закінчилася, дані буферизовані для передачі, і інформація, яка є показником авторизації для передачі буферизованих даних, не була прийнята терміналом доступу для даних, буферизованих для передачі, причому другий звіт про стан буфера оснований на даних, буферизованих для передачі; приймають другий звіт про стан буфера, який переданий; і передають до термінала доступу інформацію, яка є показником авторизації для передачі буферизованих даних, у відповідь на прийом звіту про стан буфера, який переданий від термінала доступу, і визначення, що необхідна кількість даних буферизована для передачі. 20 UA 101211 C2 5 30. Спосіб за п. 29, який додатково включає етап, на якому передають до термінала доступу інформацію конфігурації для визначення, чи буферизовані дані для передачі, і чи прийнята інформація, яка є показником авторизації для передачі буферизованих даних. 31. Спосіб за п. 29, який додатково включає етап, на якому передають до термінала доступу інформацію конфігурації, яка є показником вибраної кількості часу. 21 UA 101211 C2 22 UA 101211 C2 23 UA 101211 C2 24 UA 101211 C2 25 UA 101211 C2 26 UA 101211 C2 27 UA 101211 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 28
