Підтримка численних ліній зв’язку для систем мережного керування мобільністю

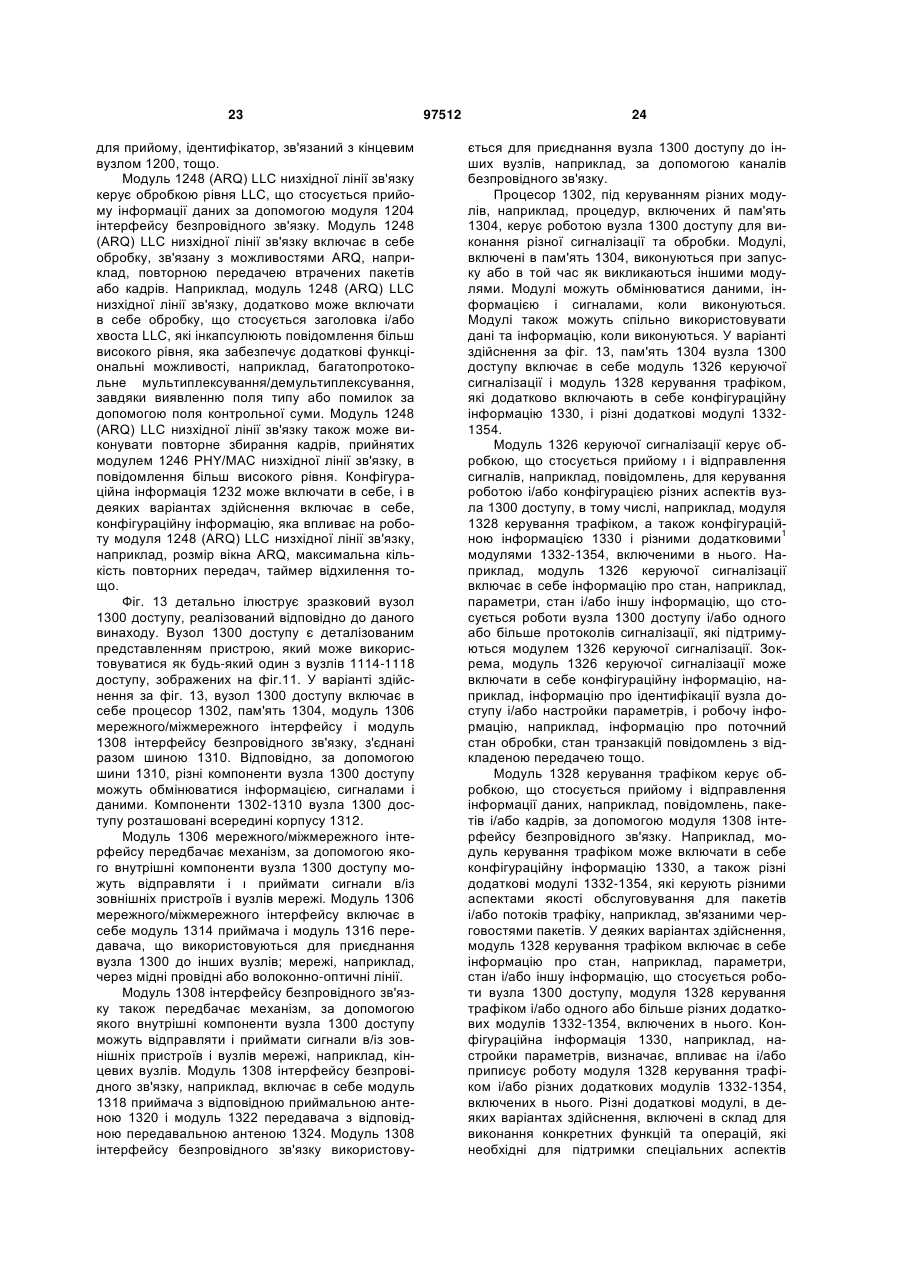

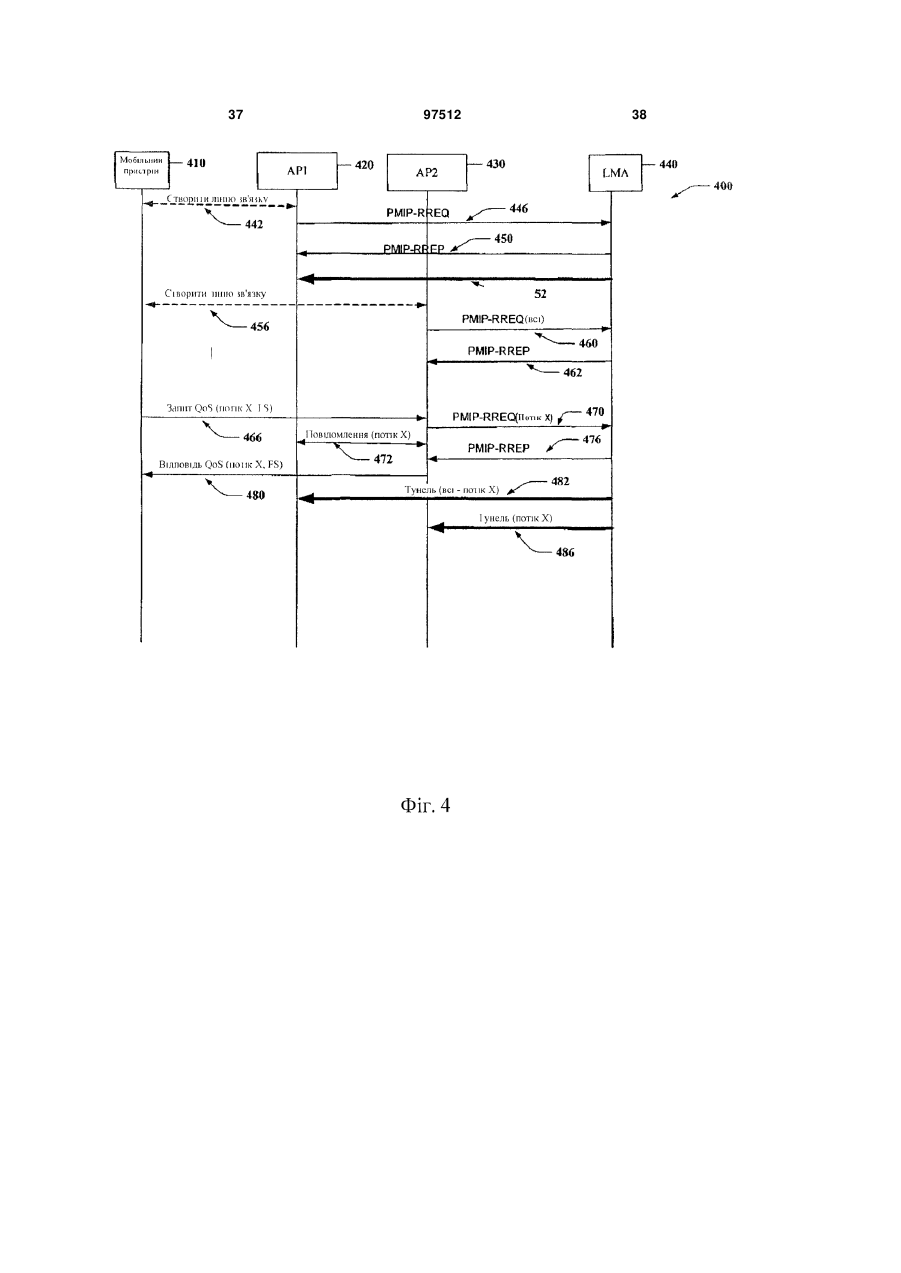

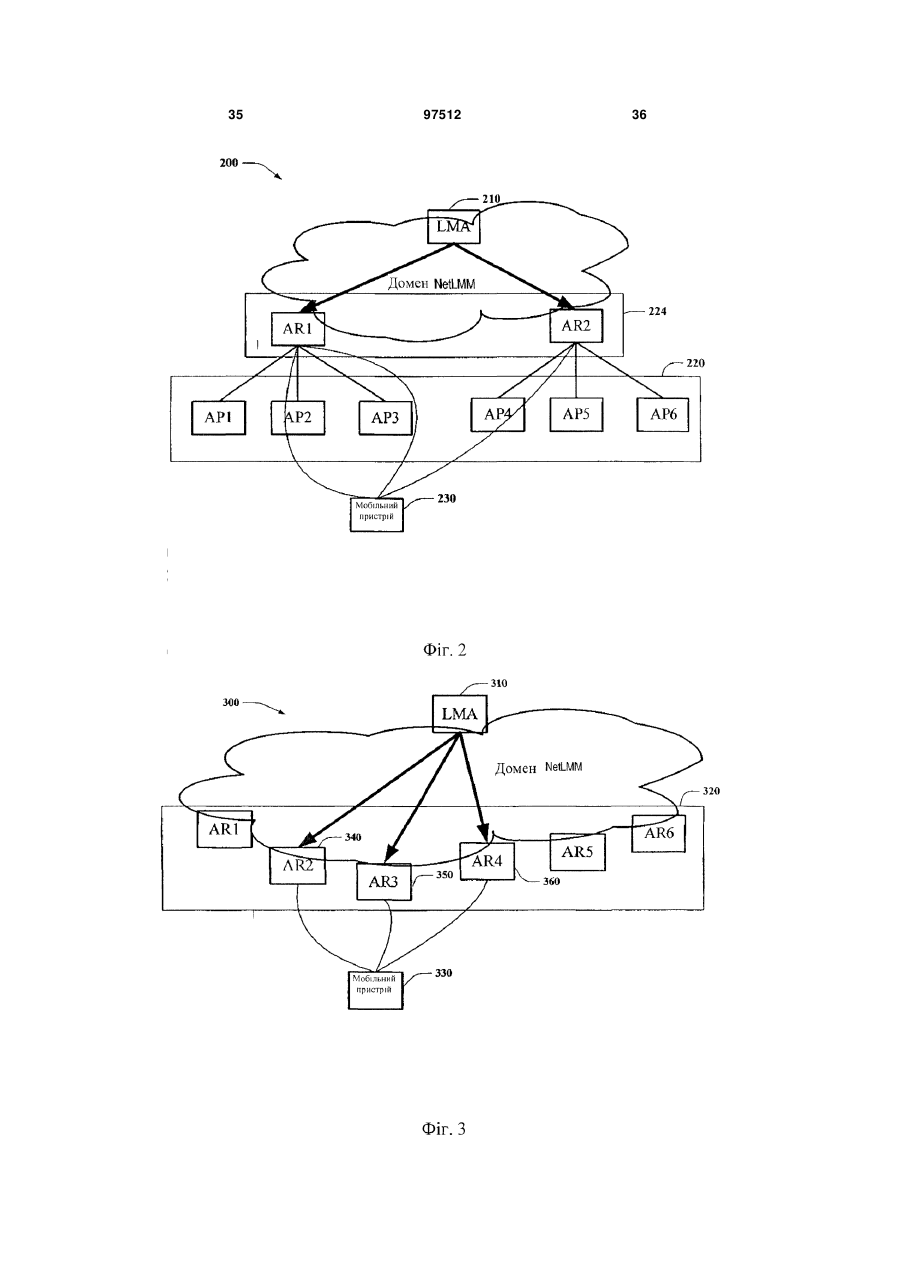

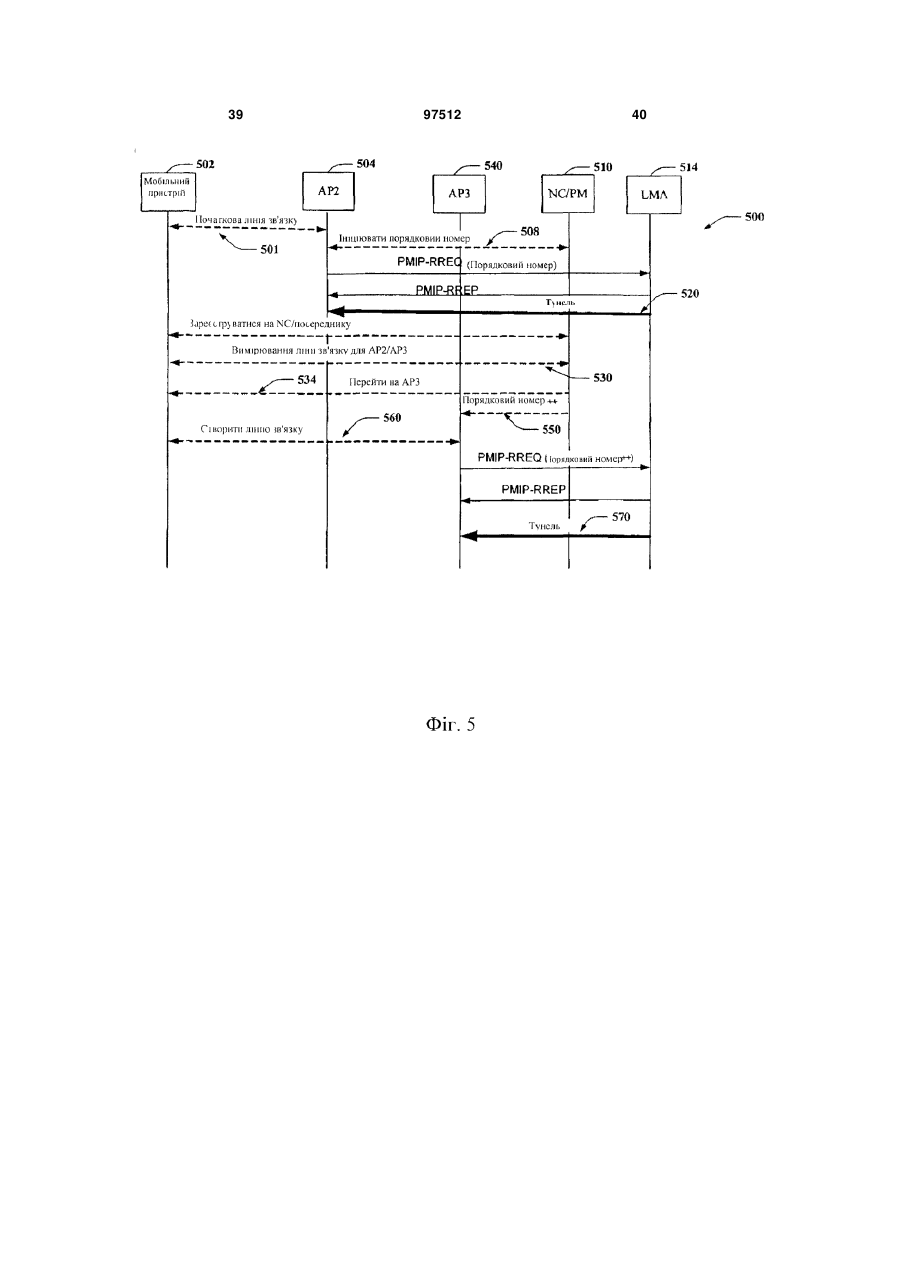

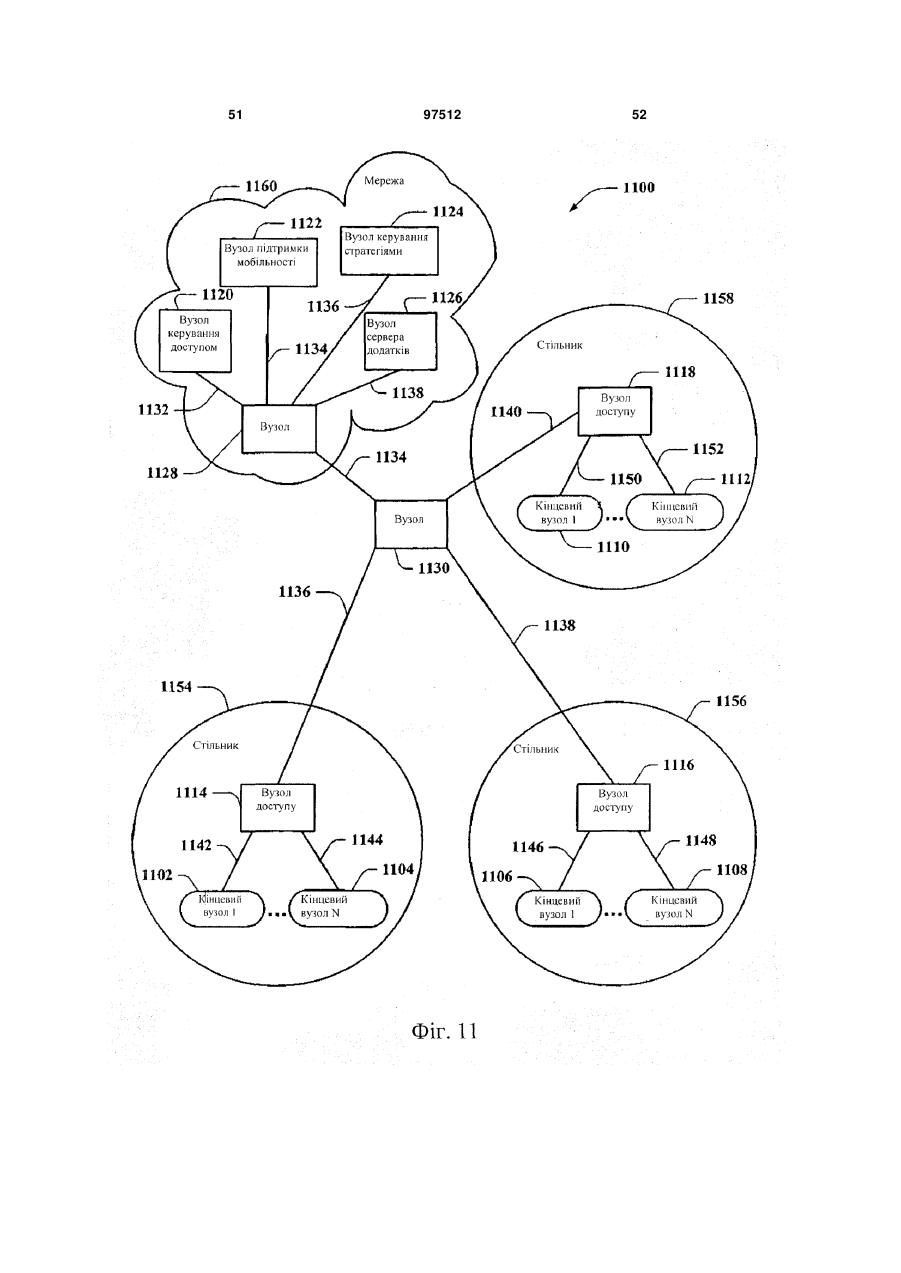

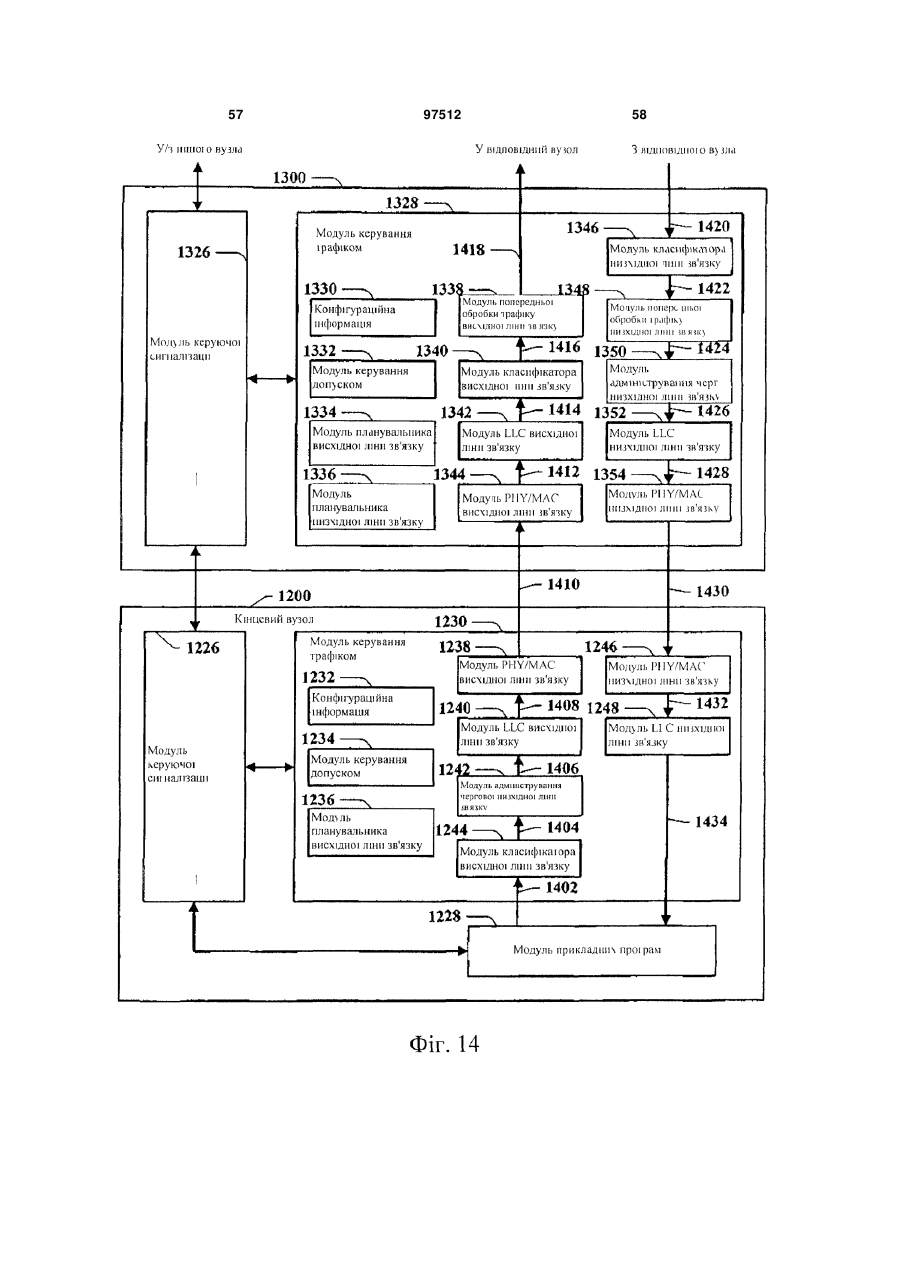

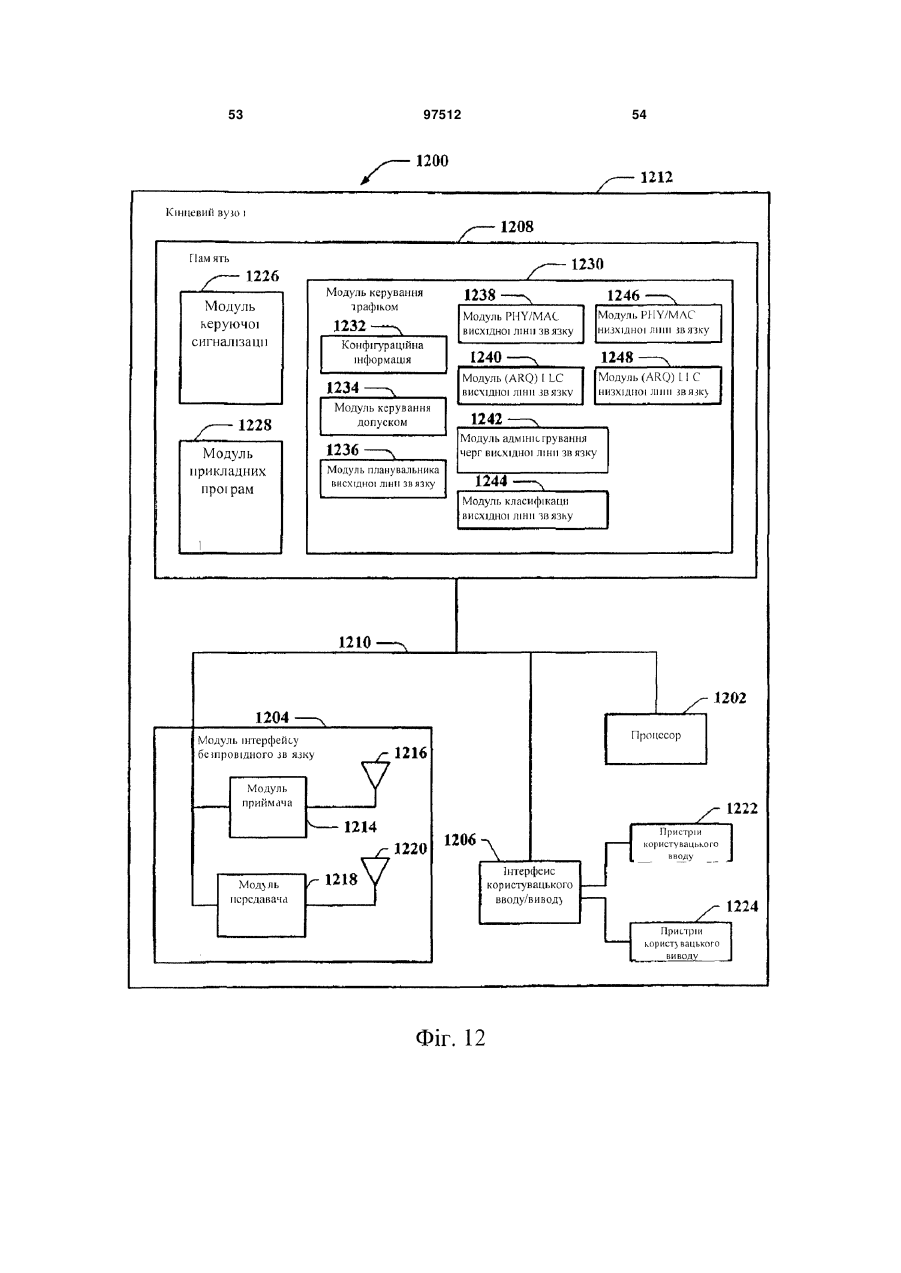

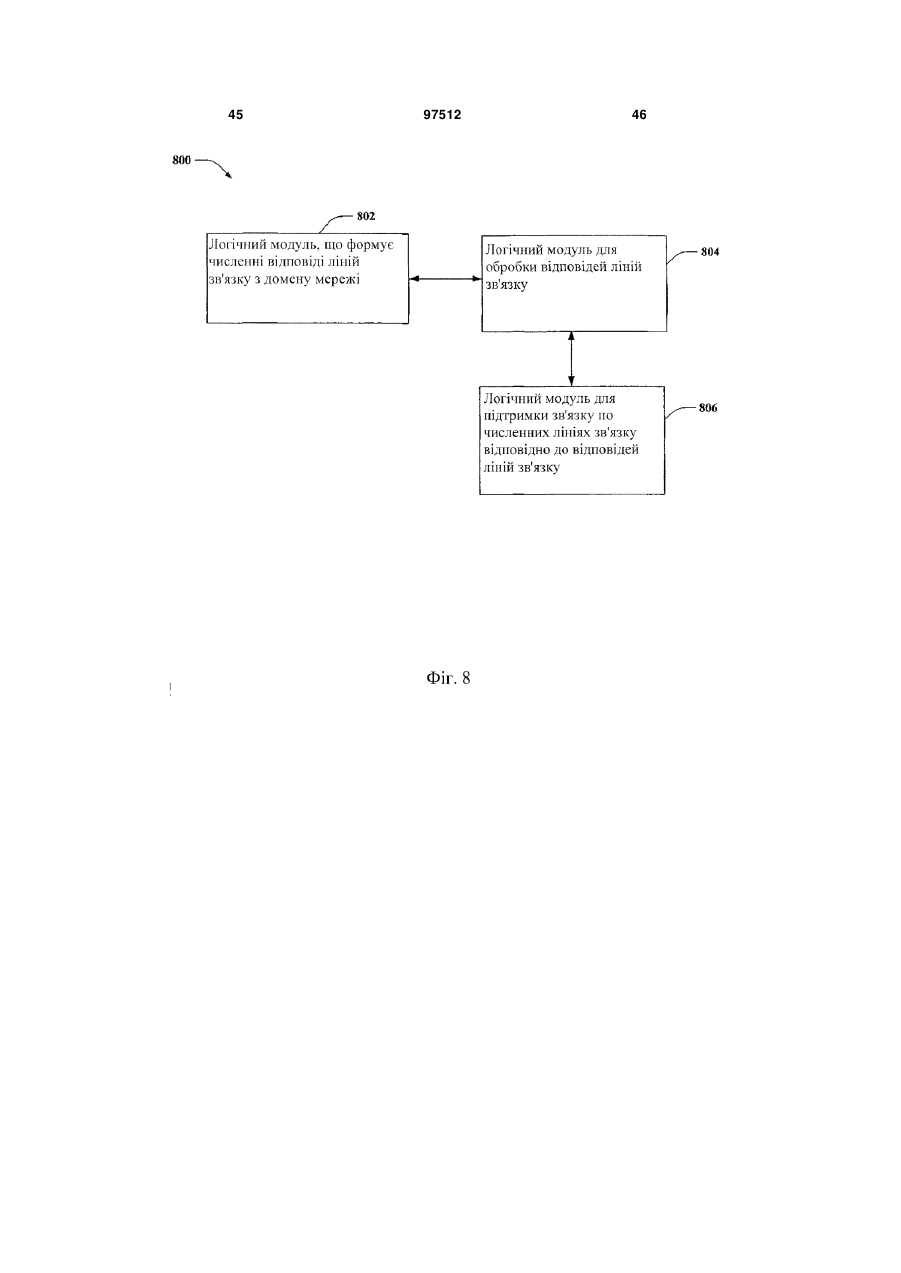

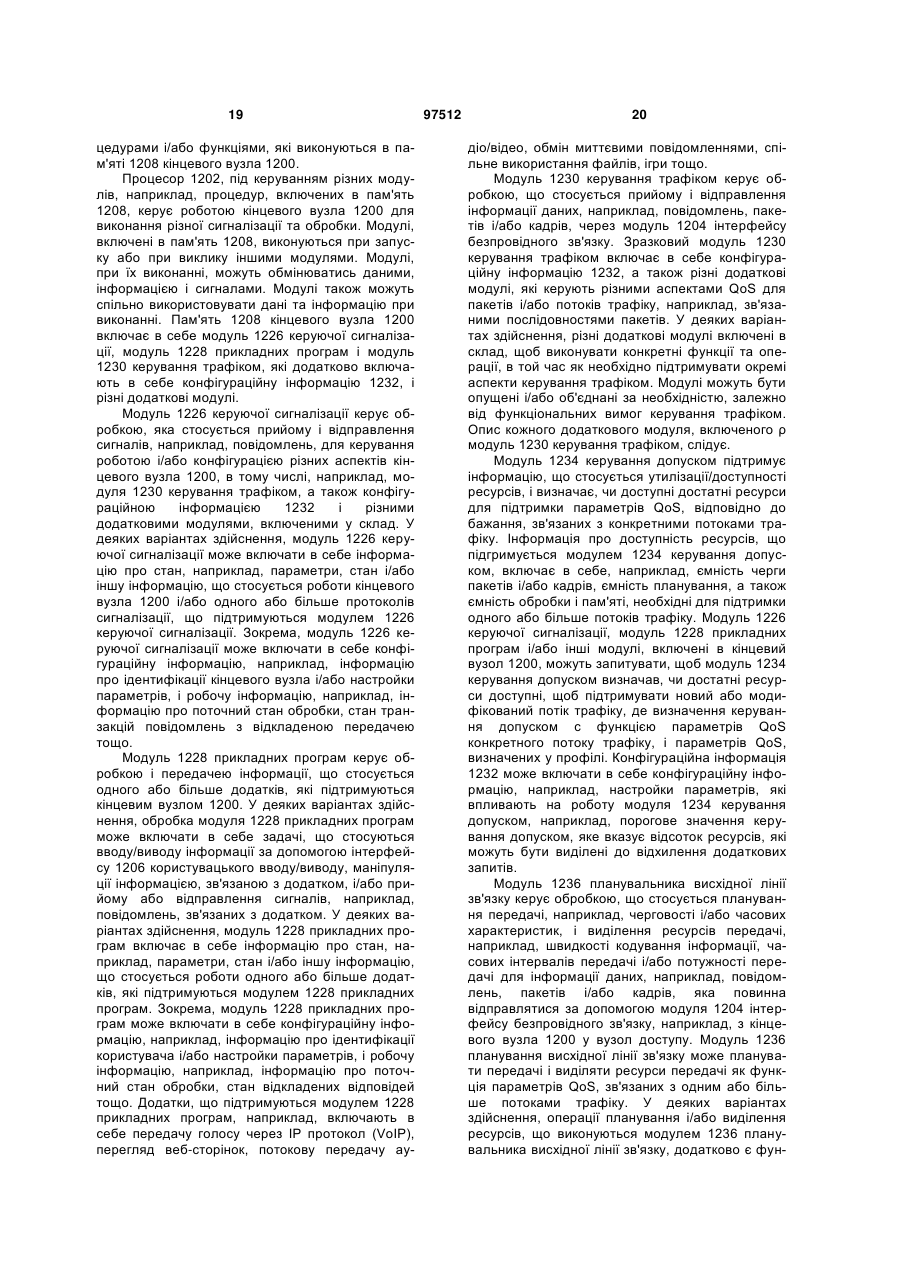

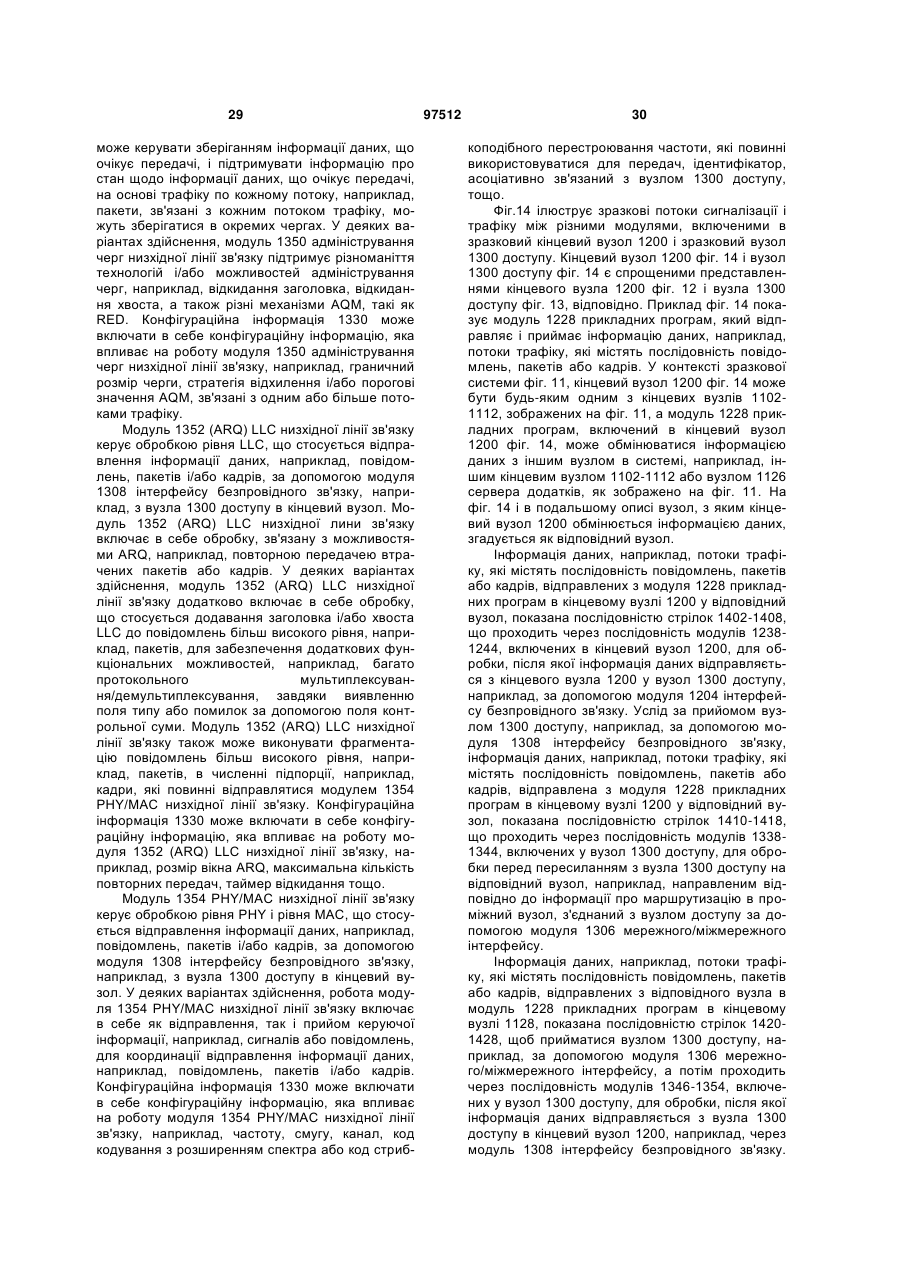

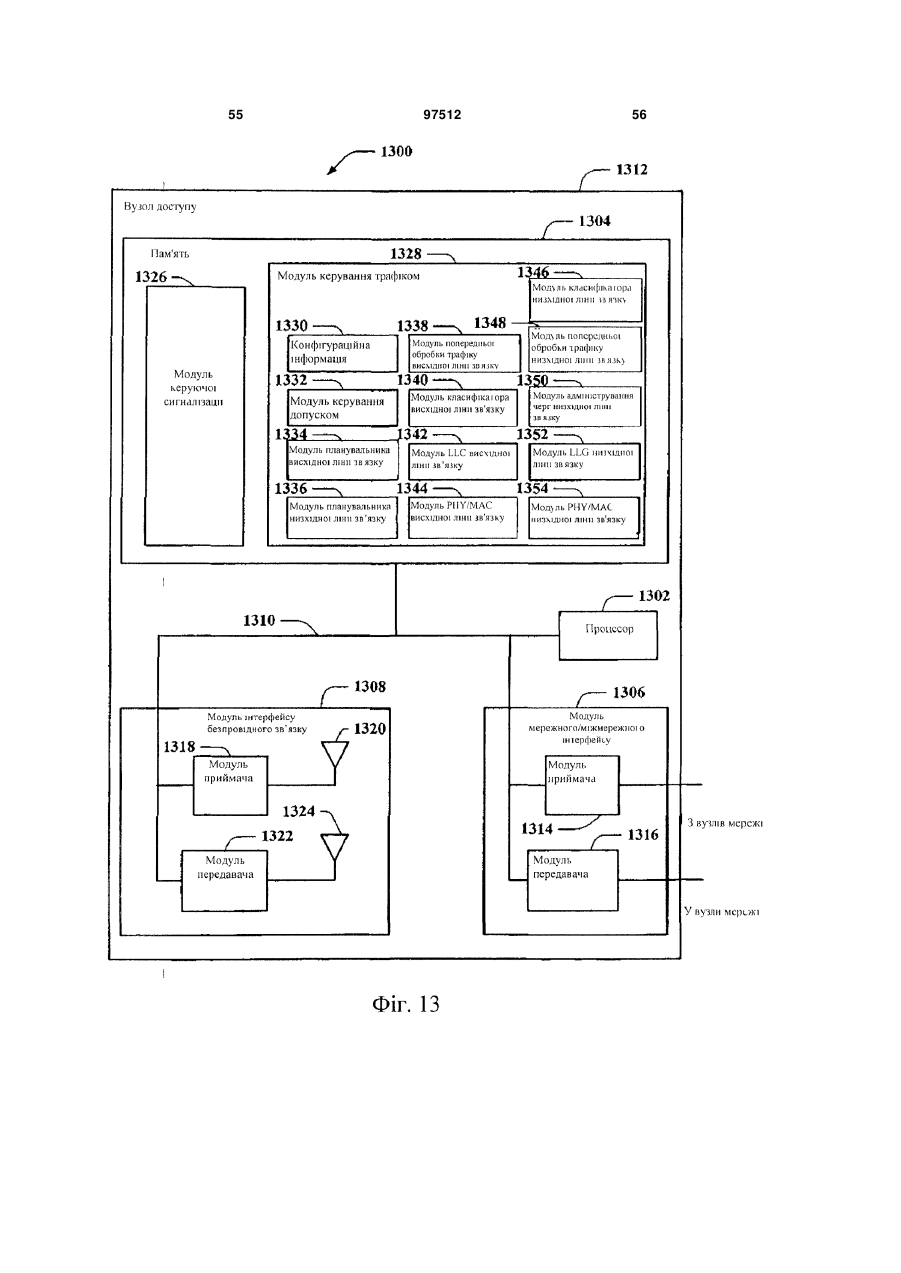

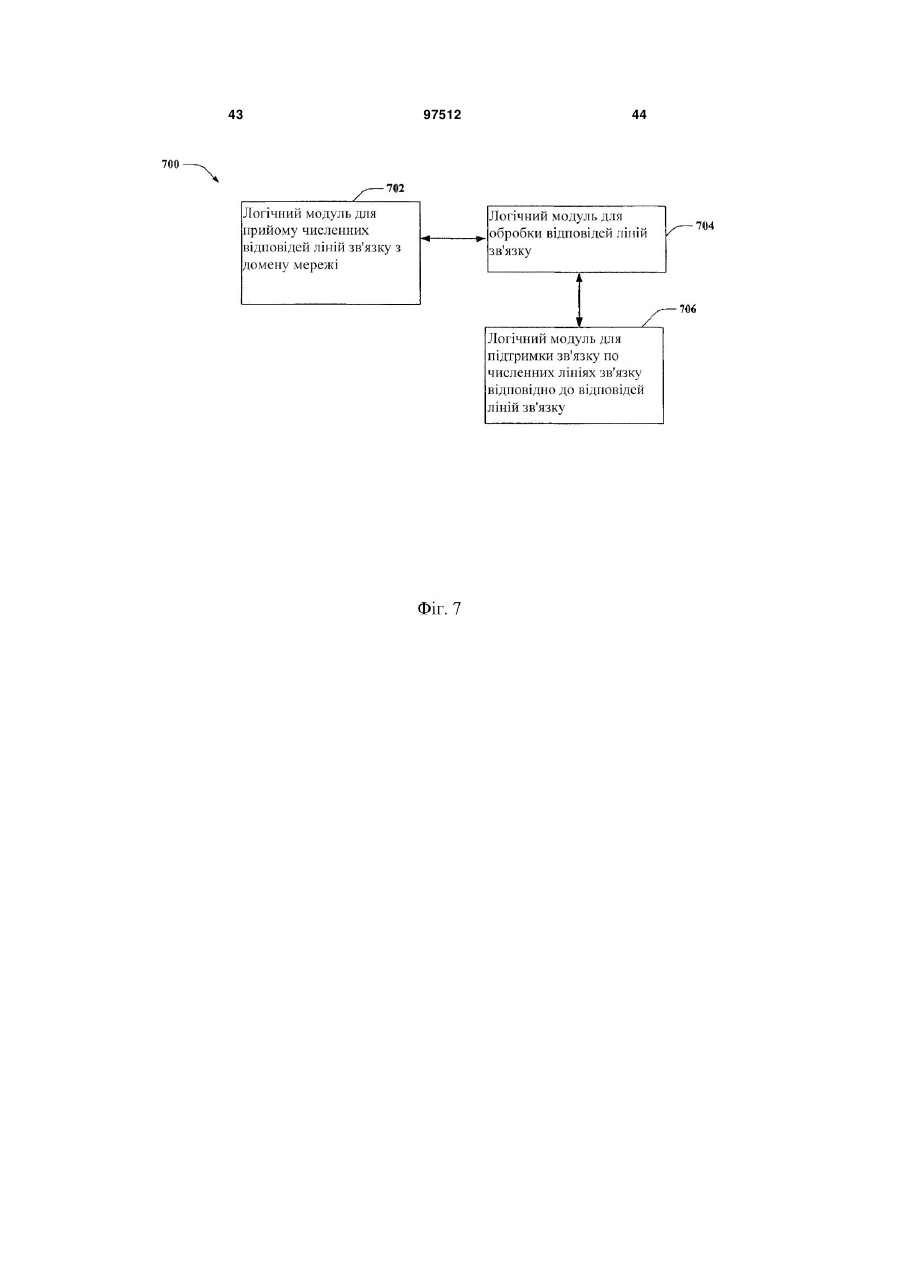

1. Спосіб зв'язку для мобільного пристрою, який містить етапи, на яких: встановлюють лінію зв'язку через компонент доступу з вузлом домену мережі; встановлюють щонайменше одну іншу лінію зв'язку через щонайменше один інший компонент доступу з вузлом домену мережі; запитують визначений тип якості обслуговування, який має застосовуватися щонайменше до однієї з встановлених ліній зв'язку; і обробляють паралельні зв'язки з вузлом домену мережі через компонент доступу і щонайменше один інший компонент доступу. 2. Спосіб за п. 1, який додатково містить етап, на якому ініціюють подальшу реєстрацію через альтернативний маршрут з вузлом домену мережі. 3. Спосіб за п. 2, який додатково містить етап, на якому змінюють інформацію про черговість і зв'язують змінену інформацію про черговість з подальшою реєстрацією. 4. Спосіб за п. 3, в якому зміна інформації про черговість полягає в прирості значення, зменшенні значення або оновленні значення відмітки часу. 5. Спосіб за п. 4, в якому зміна інформації про черговість виконується мобільним терміналом або вузлом-посередником. 6. Спосіб за п. 1, який додатково містить етап, на якому обробляють одну або більше подій або пускових сигналів незалежно від однієї або більше інших подій або пускових сигналів. 2 (19) 1 3 засіб для здійснення зв'язку через множину ліній зв'язку відповідно до відповідей ліній зв'язку, причому множина ліній зв'язку встановлена з одним і тим же вузлом домену мережі, при цьому щонайменше одна з множини ліній зв'язку має визначений тип якості обслуговування, який запитується терміналом доступу. 18. Машиночитаний носій, який містить збережені на ньому машиновиконувані інструкції для: прийому запиту з термінала доступу в домен мережі; обробки запиту по двох або більше лініях зв'язку, причому дві або більше ліній зв'язку встановлені з одним і тим же вузлом домену мережі, при цьому запит включає в себе запит термінала доступу на визначений тип якості обслуговування щонайменше для однієї з лінії зв'язку, і застосування однієї або більше стратегій для керування лініями зв'язку. 19. Машиночитаний носій за п. 18, при цьому інструкції додатково містять застосування одного або більше параметрів якості обслуговування для визначення ліній зв'язку. 20. Машиночитаний носій за п. 18, при цьому інструкції додатково містять обробку одного або більше пускових сигналів незалежно від щонайменше одного іншого пускового сигналу. 21. Процесор, який виконує наступні інструкції: обробку даних по множині паралельних ліній зв'язку з домену мережі, причому множина паралельних ліній зв'язку встановлена з одним і тим же вузлом домену мережі; і застосування параметрів якості обслуговування або параметрів керування допуском для сприяння зв'язку по лініях зв'язку, причому щонайменше одна з ліній зв'язку має визначений тип якості обслуговування, який запитується терміналом доступу. 22. Спосіб зв'язку для домену мережі, який містить етапи, на яких: встановлюють лінію зв'язку через компонент доступу; встановлюють щонайменше одну іншу лінію зв'язку через щонайменше один інший компонент доступу; застосовують у відповідь на запит від термінала доступу визначений тип якості обслуговування щонайменше до однієї з встановлених ліній зв'язку; і задіюють паралельні зв'язки з вузлом домену мережі через компонент доступу і щонайменше один інший компонент доступу. 23. Спосіб за п. 22, в якому вузол домену мережі є точкою прив'язки локальної мобільності. 24. Спосіб за п. 22, в якому компонент доступу є маршрутизатором доступу. 25. Спосіб за п. 22, який додатково містить етап, на якому обробляють пусковий сигнал стану лінії зв'язку або пусковий сигнал якості обслуговування. 26. Спосіб за п. 22, який додатково містить етап, на якому реєструють лінію зв'язку по пусковому сигналу з'єднання лінії зв'язку або скасовують реєстрацію лінії зв'язку по пусковому сигналу від'єднання лінії зв'язку. 97512 4 27. Спосіб за п. 22, який додатково містить етап, на якому обробляють множину ліній зв'язку як альтернативні лінії зв'язку, які відправляють потоки повідомлень в одну або більше ліній зв'язку. 28. Спосіб за п. 22, який додатково містить етап, на якому ініціюють специфічну для потоку реєстрацію в зв'язку із запитом якості обслуговування. 29. Спосіб за п. 22, який додатково містить етап, на якому виконують специфічне для потоку скасування реєстрації. 30. Спосіб за п. 22, який додатково містить етап, на якому обробляють запити багатоадресної передачі або запити одноадресної передачі. 31. Спосіб за п. 22, який додатково містить етап, на якому застосовують компонент передачі контексту для здійснення зв'язку з іншими існуючими лініями зв'язку. 32. Пристрій зв'язку, який містить: пам'ять, яка зберігає інструкції для створення множини з'єднань паралельних ліній зв'язку на терміналі доступу роумінгу, причому множина з'єднань паралельних ліній зв'язку встановлена через два або більше компонентів доступу і щонайменше одну точку прив'язки локальної мобільності, при цьому щонайменше одна з множини ліній зв'язку має визначений тип якості обслуговування, який запитується терміналом доступу роумінгу; і процесор, який виконує інструкції. 33. Пристрій зв'язку, який містить: засіб для формування множини відповідей ліній зв'язку з домену мережі; засіб для обробки відповідей ліній зв'язку; і засіб для здійснення зв'язку через множину ліній зв'язку відповідно до відповідей ліній зв'язку, причому множина ліній зв'язку встановлена з одним і тим же вузлом домену мережі, при цьому щонайменше одна з множини ліній зв'язку має визначений тип якості обслуговування, який запитується терміналом доступу. 34. Машиночитаний носій, який містить збережені на ньому машиновиконувані інструкції для: прийому відповіді на запит лінії зв'язку з домену мережі; обробки запиту ліній зв'язку по двох або більше лініях зв'язку, причому дві або більше ліній зв'язку встановлені з одним і тим же вузлом домену мережі, при цьому запит лінії зв'язку включає в себе запит від термінала доступу на визначений тип якості обслуговування для щонайменше однієї з ліній зв'язку; і застосування однієї або більше стратегій для керування лініями зв'язку. 35. Процесор, який виконує наступні інструкції: формування множини паралельних ліній зв'язку з домену мережі, причому множина паралельних ліній зв'язку встановлюється з одним і тим же вузлом домену мережі; і обробку параметрів якості обслуговування або параметрів керування допуском для маршрутизації повідомлень по лініях зв'язку, причому щонайменше одна з ліній зв'язку має визначений тип якості обслуговування, який запитується терміналом доступу. 5 Ця заявка заявляє пріоритет попередньої заявки № 60/885,982 на видачу патенту США, озаглавленої «A METHOD AND APPARATUS FOR MULTI-LINK SUPPORT FOR NETWORK BASED MOBILITY MANAGEMENT» («СПОСІБ ТА ПРИСТРІЙ ДЛЯ ПІДТРИМКИ ЧИСЛЕННИХ ЛІНІЙ ЗВ'ЯЗКУ ДЛЯ МЕРЕЖНОГО КЕРУВАННЯ МОБІЛЬНІСТЮ») і зареєстрованої 22 січня 2007 року, яка включена у всій повноті в цей документ за допомогою посилання. Подальший опис в цілому стосується систем зв'язку, більш конкретно, задіювання паралельних ліній зв'язку через численні вузли доступу. Мережі зв'язку, такі як мережі безпровідного зв'язку, широкосмугові мережі та інші придатні мережі, використовуються в зв'язку з передачею даних, при цьому дані можуть включати в себе файли обробки тексту, потокове відео, мультимедійні файли, мовні дані і/або тому подібне. Такі мережі часто застосовуються з протоколами, такими як протокол мережі Інтернет (IP), для передачі даних відповідно до мережі загального користування, такої як мережа Інтернет. Розширення протоколів IP стосується мобільних пристроїв і відоме як протокол мобільної мережі Інтернет (МІР). Іншим варіантом є посередницький протокол мобільної мережі Інтернет (РМІР). Такі протоколи мобільного зв'язку часто застосовуються з доменом мережі, який включає в себе вузли, такі як вузли доступу і точки прив'язки локальної мобільності (LMA), наприклад, які часто застосовують протоколи IP мобільного зв'язку в поєднанні з протоколом домену для керування відповідними пристроями в межах домену. Один з таких протоколів домену вказується посиланням як протокол мережного керування локальною мобільністю (NETLMM). На противагу протоколу МІР, який вважається протоколом керування глобальною мобільністю для керування лініями зв'язку IP, в той час як пристрої зв'язку змінюють місцеположення, NETLMM і РМІР допомагають локалізувати керування топологічно невеликими переміщеннями пристроїв. Обмеження сфери дії відповідних функцій протоколу є більш переважним для обробки локальних переміщень, оскільки зменшується складність протоколу. Взагалі, NETLMM передбачає ефективну підтримку для мобільних вузлів, які підтримують зв'язок з одноранговими вузлами поза і всередині одного і того самого домену мобільності, коли мобільні вузли переміщаються по різних маршрутизаторах (або вузлах, або точках) доступу. Ці переміщення типово не вимагають ніякої додаткової підтримки набору хост-вузлів або складних транзакцій забезпечення безпеки і сигналізації між мобільним вузлом і відповідною мережею доступу. Використовуючи інформацію про сусідній маршрутизатор доступу в домені, NETLMM може досягати виконання дуже швидкої і плавної естафетної передачі обслуговування, щоб задовольняти вимогам більшості працюючих в реальному часі та інтерактивних мультимедійних додатків. 97512 6 Системи мережного керування мобільністю, які застосовують технології, такі як NETLMM, РМІР, звичайно вважаються системами керування мобільністю, які не потребують сигналізації керування мобільністю з мобільного пристрою для роботи. Натомість, мережа або домен змінює маршрутизацію повідомлень у межах мережі на основі пускових сигналів канального рівня або інших пускових сигналів. Добре зрозуміле обмеження таких механізмів полягає в тому, що вони можуть працювати тільки з мобільними пристроями, які підтримують одиночну лінію зв'язку по відношенню до мережі. Іншими словами, система керування мобільністю вказує на одиночну точку приєднання для кожного мобільного пристрою. Оскільки припускається, що мобільний пристрій повинен мати тільки одну лінію зв'язку, наприклад, з доменом NETLMM в будь-який один момент часу, протокол NETLMM повинен гарантувати, що точка прив'язки локальної мобільності (LMA) перенаправляє трафік мобільного пристрою в належний маршрутизатор доступу, тобто маршрутизатор доступу, до якого приєднаний мобільний пристрій. Щоб виконувати цю операцію, маршрутизатори доступу відправляють повідомлення реєстрації в LMA, коли мобільний пристрій створює лінію зв'язку з LMA. За умови, що мобільний пристрій може мати тільки одну лінію зв'язку у визначений момент часу, черговість, в якій повідомлення реєстрації досягають LMA, припускається такою самою, як черговість, в якій мобільний пристрій створює лінії зв'язку з різними маршрутизаторами доступу. Це припущення може залишатися в силі, якщо переміщення між маршрутизаторами доступу не с дуже частим. Більш точно, припущення залишається в силі, коли час між створеннями ліній зв'язку є більшим, ніж час, який потрібний, щоб маршрутизатор доступу здійснював реєстрацію з LMA. З посиланням на фіг. 10 попереднього рівня техніки, проілюстрований зразковий домен 1000. Домен 1000 включає в себе LMA 1010, яка підтримує зв'язок з вузлами 1020 та 1030 (або маршрутизаторами) доступу (AN). AN 1020, 1030 підтримують зв'язок з групами 1040 та 1050 точок доступу (АР), відповідно, де такі групи можуть обслуговувати мобільний пристрій 1060. Мобільний пристрій 1060 підтримує лінію зв'язку з точкою 2 доступу (АР2), 1070, яка приєднана безпосередньо до AN на 1020. У цьому прикладі, схеми протоколу NETLMM відносно добре працюють, оскільки тільки переміщення між AN 1020 та 1030 є таким, що запускає реєстрації пристроїв NETLMM, нарівні з тим, що переміщення між АР на 1040 або 1050 під тим самим AN 1020 або 1030 не ініціюють такі реєстрації. Однак, навіть в цьому випадку, переміщення між АР2 на 1070 та АР4 на 1080 може викликати невпорядковану доставку реєстрацій в LMA 1010, наприклад, якщо мобільний пристрій переміщається дуже швидко, або якщо він ι переміщається туди і назад між АР2 1070 та АР4 1080, ситуація, що звичайно згадується як «пінг-понг» (перемикання напрямків 7 передачі). Зрозуміло, що переміщення туди і назад може викликати проблеми зв'язку в межах домену 1000. Далі представлений спрощений короткий виклад, для забезпечення базового розуміння деяких аспектів заявленого предмета винаходу. Цей короткий виклад не є вичерпним оглядом, і не призначений для ідентифікації його ключових/критичних елементів або для встановлення меж обсягу заявленого предмета винаходу. Його єдина мета полягає в тому, щоб представити в спрощеному вигляді деякі концепції, як вступ до більш докладного опису, який представлений пізніше. Запропоновані компоненти сигналізації і логіка обробки, які дають можливість використання численних паралельних ліній зв'язку (або з'єднань) в системі мережного керування мобільністю. Це може досягатися обробкою подій або пускових сигналів, які відповідають лінії зв'язку, як незалежні від інших ліній зв'язку. Коли численні лінії зв'язку підтримуються одночасно, використання лінії зв'язку для доставки трафіку (наприклад, пересилання пакетів і/або розподіл різних потоків трафіку) може керуватися згідно із зумовленою стратегією, стратегією, що явним чином сигналізується, або їх комбінацією. В інших аспектах компоненти сигналізації застосовують сигналізацію якості обслуговування (QoS) і/або рішення з керування допуском для ініціації створення специфічних потоку/додатку маршрутів у мережі. Наприклад, коли мобільний пристрій має численні лінії зв'язку в мережі, сигналізація QoS може застосовуватися для запиту ресурсів в окремій лінії зв'язку. Цей процес резервування QoS (наприклад, сигналізація і/або керування допуском, пов'язане з підтримкою QoS) ініціює створення специфічного потоку маршруту, який вказує лінію зв'язку, через яку здійснювалося резервування. Для досягнення вищевикладених і зв'язаних цілей, визначені ілюстративні аспекти описані в матеріалах даної заявки в зв'язку з подальшим описом і прикладеними кресленнями. Однак ці аспекти є вказуючими лише на небагато різних способів, якими можуть застосовуватися принципи заявленого предмета винаходу, і заявлений предмет винаходу мають на увазі таким, ідо включає в себе всі такі аспекти та їх еквіваленти. Інші переваги і нові ознаки можуть стати очевидними з подальшого докладного опису при розгляді у взаємозв'язку з кресленнями. Фіг.1 - високорівнева структурна схема системи, яка запропонована для ілюстрації паралельного обміну повідомленнями в середовищі зв'язку. Фіг.2 - структурна схема зразкової системи мережного доступу, яка може формувати паралельні лінії зв'язку. Фіг.3 - структурна схема, яка ілюструє альтернативну архітектуру, яка підтримує паралельні лінії зв'язку. Фіг.4 - схема потоку повідомлень для підтримки паралельних повідомлень. 97512 8 Фіг.5 - схема потоку повідомлень, яка ілюструє зразкові повідомлення і реєстрації. Фіг.6 ілюструє зразкову послідовність операцій для упорядкування повідомлень. Фіг.7 та 8 ілюструють зразкові логічні модулі для обробки повідомлень і реєстрацій. Фіг.9 ілюструє зразковий пристрій зв'язку, який підтримує зв'язок по численних лініях зв'язку. Фіг.10 ілюструє систему мережного керування мобільністю попереднього рівня техніки. Фіг.11 ілюструє зразкову систему зв'язку. Фіг.12 ілюструє зразковий кінцевий вузол. Фіг.13 ілюструє зразковий вузол доступу. Фіг.14 ілюструє зразковий кінцевий вузол, який підтримує зв'язок із зразковим вузлом доступу. Запропоновані системи та способи для сприяння паралельному обміну повідомленнями в системах мережного керування мобільністю. В одному аспекті, запропонований спосіб зв'язку. Спосіб включає в себе встановлення лінії зв'язку через компонент доступу з вузлом домену мережі і задіювання щонайменше однієї іншої лінії зв'язку через щонайменше один інший компонент доступу з вузлом домену мережі. Це також включає в себе задіювання паралельних зв'язків з вузлом домену мережі через компонент доступу або інший компонент доступу. Крім того, різні аспекти описані в матеріалах даної заявки в зв'язку з терміналом. Термінал також може називатися системою, користувацьким пристроєм, абонентським вузлом, абонентською станцією, мобільною станцією, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, агентом користувача або користувацьким обладнанням. Користувацьким пристроєм може бути стільниковий телефон, безпровідний телефон, телефон протоколу ініціації сеансу (SIP), станція безпровідного абонентського шлейфа (WLL), PDA (персональний цифровий асистент), портативний пристрій з можливістю безпровідного з'єднання, модуль в терміналі, карта, яка може бути приєднана або вбудована в хост-пристрій (наприклад, карта PCMCIA (Міжнародної асоціації виробників карт пам'яті для персональних комп'ютерів)) або інший пристрій обробки, з'єднаний з безпровідним модемом. Більше того, аспекти заявленого винаходу можуть бути реалізовані як спосіб, пристрій або виріб з використанням стандартних технологій програмування і/або проектування для виробництва програмного забезпечення, апаратно реалізованого програмного забезпечення, апаратних засобів, або будь-якого їх поєднання, щоб керувати комп'ютером або обчислювальними компонентами для реалізації різних аспектів заявленого предмета винаходу. Термін «виріб», як використовується в матеріалах даної заявки, мають на увазі таким, що охоплює комп'ютерну програму, доступну з будь-якого машинозчитуваного пристрою, носія або середовища. Наприклад, машинозчитувані носії можуть включати в себе, але не як обмеження, магнітні запам'ятовуючі 9 пристрої (наприклад, жорсткий диск, гнучкий магнітний диск, магнітні стрічки ...), оптичні диски (наприклад, компакт диск (CD), цифровий багатофункціональний диск (DVD) ...), інтелектуальні карти і пристрої флеш-пам'яті (наприклад, карту пам'яті, stick, key drive ...). Додатково, повинне бути прийнято до уваги, що сигнал несучої може застосовуватися для перенесення машинозчитуваних електронних даних, таких як ті, що використовуються при передачі і прийомі голосової пошти або при здійсненні доступу до мережі, такої як стільникова мережа. Звичайно, фахівцям в даній галузі техніки повинне бути зрозуміло, що багато модифікацій можуть бути виконані по відношенню до цієї конфігурації, не виходячи з обсягу і суті того, що описано в матеріалах даної заявки. Далі, з посиланням на фіг. 1, система 100 ілюструє принципи паралельного обміну повідомленнями в середовищі зв'язку. Мережа або домен 110 включає в себе щонайменше один вузол 120 домену, який підтримує зв'язок по відношенню до одного або більше компонентів 130 доступу, де компоненти доступу можуть включати в себе точки інтерфейсів до домену, такі як вузли доступу, маршрутизатори доступу, базові станції і так далі. Мобільний пристрій 140 намагається встановлювати одну або більше паралельних ліній 150 зв'язку з вузлом 120 домену через компоненти 130 доступу. Наприклад, мобільний пристрій 140 може намагатися сформувати першу лінію зв'язку через перший компонент доступу на 130 і, після переміщення в інше місцеположення, мобільний пристрій формує наступну лінію зв'язку, таку як через другий компонент доступу на 130. Зрозуміло, що множина ліній зв'язку може формуватися між мобільним пристроєм 140, компонентами 130 доступу і вузлом 120 домену. Як проілюстровано, компонент 160 стратегії передбачає правила або елементи керування для підтримки ліній 150 зв'язку. Компонент 170 якості обслуговування (QoS), який може включати в себе одне або більше рішень керування допуском, застосовується для створення специфічних потоку або додатку маршрутів повідомлень у системі 100. Компонент 160 стратегії і компонент 170 QoS більш детально описані нижче за фіг.2-4. В одному з аспектів дані черговості можуть застосовуватися для упорядкування повідомлень у системі мережного керування мобільністю для сприяння зв'язку в потрібній послідовності в межах домену 110. Під час реєстрації каналу зв'язку між мобільним пристроєм 140 і вузлом 120 домену в домені 110, наприклад, таким як точка прив'язки мобільності (LMA), інформація або дані про черговість можуть застосовуватися для реєстрації, щоб сприяти упорядкуванню повідомлень в домені 110 і по відношенню до мобільного пристрою 140. Дані 150 черговості можуть приймати вигляд, наприклад, порядкового номера або інформації відмітки часу, які можуть бути задані пристроєм 140 або вузлом-посередником в межах домену 110. В одному з окремих прикладів система 100 може застосовувати посередницький протокол 97512 10 мобільної мережі Інтернет (РМІР). Такі протоколи мобільного зв'язку часто застосовуються з доменом 110 мережі, який включає в себе вузли, такі як вузли доступу і точки прив'язки локальної мобільності (LMA), наприклад, які часто застосовують протоколи IP мобільного зв'язку в поєднанні з протоколом домену для керування відповідними пристроями в межах домену 110. Один з таких протоколів домену вказується посиланням як протокол мережного керування локальною мобільністю (NETLMM). В одному з аспектів, РМІР і NETLMM потенційно страждають від невпорядкованої доставки повідомлень керування мобільністю з різних компонентів 130 доступу у вузол 120 домену. Якщо повідомлення досягають вузла 120 домену невпорядковано, вузол домену може відправляти трафік у неправильний компонент 130 доступу. Таким чином, в одному з прикладів повідомлення PMIP/NETLMM з компонентів 130 доступу ініціюються подією створення лінії зв'язку, як буде більш детально описано за фіг.2. Це може приймати різні форми, в тому числі деяку форму запиту з'єднання L2, наприклад, протоколу розрізнення адрес (ARP), виявлення сусідів (ND), протоколу динамічної конфігурації хост-вузла або іншого протоколу. Інші протоколи, які можуть застосовуватися системою 100, включають в себе, наприклад, протокол резервування ресурсів (RSVP), локальний RSVP, протокол наступних етапів в сигналізації (NSIS) і протокол зв'язку MARC (електронного стандарту опису даних). Термінал або мобільний пристрій 140, наприклад, може бути модулем, таким як SD-карта, мережна карта, карта безпровідної мережі, комп'ютер (в тому числі дорожні комп'ютери, настільні комп'ютери, персональні цифрові секретарі PDA), мобільні телефони, смартфони або будьякий інший придатний термінал, який може бути використаний для доступу до мережі. Мобільний пристрій 140 здійснює доступ до мережі за допомогою компонента 130 доступу. В одному з прикладів з'єднання між мобільним пристроєм 140 і компонентами 130 доступу може бути безпровідним за природою, в якому компоненти доступу можуть бути базовою станцією, а мобільний пристрій може бути безпровідним терміналом. Наприклад, пристрій 140 і компонент 130 доступу можуть підтримувати зв'язок за допомогою будьякого придатного протоколу безпровідного зв'язку, в тому числі, але не як обмеження, множинного доступу з часовим розділенням (TDMA), множинного доступу з кодовим розділенням (CDMA), множинного доступу з частотним розділенням (FDMA), мультиплексування з ортогональним частотним розділенням (OFDM), FLASH OFDM, множинного доступу з ортогональним частотним розділенням (OFDMA) і будь-якого іншого придатного протоколу. Подібно до мобільного пристрою 140, компоненти 130 доступу можуть бути вузлом доступу, зв'язаним з провідною мережею або безпровідною мережею. Для цієї мети компонент 130 доступу, наприклад, може бути маршрутизатором, комутатором або тому подібним. Компонент 130 доступу може включати в себе один або більше 11 інтерфейсів, наприклад, модулів зв'язку, для підтримки зв'язку з іншими вузлами мережі. Додатково, компонент 130 доступу може бути базовою станцією (або безпровідною точкою доступу) в мережі стільникового типу, в якій базові станції (або безпровідні точки доступу) використовуються для надання зон безпровідного покриття множині абонентів. Такі базові станції (або безпровідні точки доступу) можуть бути виконані з можливістю забезпечення безперервних зон покриття для одного або більше стільникових телефонів і/або безпровідних терміналів. Далі, з посиланням на фіг.2, проілюстрована зразкова система 200 безпровідного доступу, яка може формувати численні паралельні лінії зв'язку і сприяти упорядкуванню повідомлень. Система 200 включає в себе точку 210 прив'язки локальної мобільності (LMA), яка підтримує зв'язок з однією або більше точками 220 доступу і компонентами 224 доступу відносно мобільного пристрою 230. Система 200 застосовує компоненти сигналізації і логіку обробки, яка дає можливість використання численних паралельних ліній зв'язку (або з'єднань) у системі мережного керування мобільністю. Це може досягатися за допомогою обробки подій (наприклад, пускових сигналів), які відповідають лінії зв'язку, як незалежні від інших ліній зв'язку (наприклад, коли встановлюється нова лінія зв'язку, не обов'язково вказувати, що попередня лінія зв'язку була втрачена або скинута). Коли одночасно підтримуються численні лінії зв'язку, використання лінії зв'язку для доставки трафіку (наприклад, пересилання пакетів і/або розподіл різних пороків трафіку) може керуватися згідно із зумовленою стратегією, стратегією, що явним чином сигналізується, або їх комбінацією, які більш детально описані нижче, за фіг.3. В інших аспектах компоненти сигналізації (можуть бути зв'язані з LMA 210 або компонентами 224 доступу) застосовують сигналізацію якості обслуговування (QoS) і/або рішення керування допуском для ініціації створення специфічних потоку/додатку маршрутів в мережі. Наприклад, коли мобільний пристрій має численні лінії зв'язку в мережі, сигналізація QoS (наприклад, RSVP, Local RSVP, NSIS, MARC або інша) може використовуватися для запиту ресурсів в окремій лінії зв'язку. Ця послідовність операцій резервування QoS (наприклад, сигналізація і/або керування допуском, зв'язане з підтримкою QoS), згідно з аспектом, ініціює створення специфічного потоку маршруту, який вказує лінію зв'язку, через яку здійснювалося резервування. Згідно з фіг.3, альтернативна система 300 ілюструє паралельні потоки обміну повідомленнями. Потрібно зазначити, що протоколи і правила, описані з посиланням на фіг.3, також можуть застосовуватися поверх архітектури, зображеної на фіг.2. Подібним чином, концепції, описані за фіг. 1 та 2, також можуть застосовуватися до системи 300. У цьому прикладі, LMA 310 підтримує зв'язок з одним або більше компонентами 320 доступу (наприклад, маршрутизаторами доступу) відносно мобільного пристрою 330. Система 300 ілюструє, яким чином, на основі протоколів, опи 97512 12 саних в матеріалах даної заявки, така LMA 310 може перенаправляти деякий трафік на AR2 340 в цьому прикладі, а деякий інший трафік на AR3 350, і деякий інший трафік на АР4 360. Агент 310 локальної мобільності (LMA) є загальним терміном, який використовується для агента мобільності в різних схемах NetLMM (або інших мережних протоколах). LMA 310, наприклад, може бути модифікованим власним агентом (НА). Одна з пропозицій протоколу NetLMM основана на мобільному IP, в такому випадку, вона часто називається посередницьким мобільним IP (РМІР). Згідно з аспектом, протокол NetLMM реагує на один або більше типів пускових сигналів, наприклад, включаючи пускові сигнали стану лінії зв'язку і пускові ! сигнали QoS. Пускові сигнали стану лінії зв'язку представляють стан даної лінії зв'язку. Наприклад, лінія зв'язку може ставати робочою (з'єднання лінії зв'язку) або може ставати розірваною (роз'єднання лінії зв'язку). Пусковий сигнал QoS представляє запит резервування з мобільного пристрою або мережного пристрою від імені мобільного пристрою. Наприклад, мобільний пристрій 330 може запитувати визначений тип якості обслуговування, яка повинна застосовуватися до даного потоку. Якість обслуговування часто представлена специфікацією потоку, яка звичайно є набором примітивів, які мають відношення до QoS (наприклад, мінімальна ширина смуги, максимальне допустиме відхилення затримки і так далі), і специфікацією фільтра, яка звичайно є набором критеріїв класифікації пакета (наприклад, адреса джерела, адреса пункту призначення, номера портів тощо). Згідно з одним аспектом, NetLMM може реагувати згідно з наступними зразковими правилами або стратегіями. За пусковим сигналом з'єднання лінії зв'язку, маршрутизатор доступу (AR) реєструє лінію зв'язку в LMA. За пусковим сигналом роз'єднання лінії зв'язку, маршрутизатор доступу (AR) видаляє реєстрацію лінії зв'язку з LMA. Коли численні лінії зв'язку одночасно реєструються для одного і того самого мобільного пристрою в LMA 310, вони обробляються як альтернативні лінії зв'язку. LMA 310, в цьому випадку, може застосовувати прийняту за умовчанням/необов'язкову стратегію пересилання, яка може включати в себе відправлення деяких потоків через одну лінію зв'язку, а деяких потоків через іншу лінію зв'язку (розділення потоків/пакетів), або LMA відправляє копію трафіку в усі лінії зв'язку (Х-адресна передача), що є в розпорядженні, або іншу стратегію, яка визначена. Коли окремий запит QoS прийнятий по лінії зв'язку для даного потоку, AR виконує специфічну потоку реєстрацію в LMA 310. LMA потім відправляє трафік, приведений у відповідність такому потоку, в таку конкретну лінію зв'язку. Якщо резервування QoS для даного потоку видаляється або закінчується, AR виконує специфічну потоку скасування реєстрації. 13 Якщо запити QoS вказують, чи може потік зазнавати одноадресної передачі або х-адресної передачі, то може виконуватися належна реєстрація, в іншому випадку, LMA 310 може мати локальну стратегію відносно того, яким чином обробляти специфічні потоку запити по численних лініях зв'язку. Таким чином, якщо потік повинен зазнавати одноадресної передачі на мобільний пристрій, ресурси для такого потоку повинні резервуватися на одній лінії зв'язку і не повинні резервуватися на інших лініях зв'язку. Запити якості обслуговування можуть включати в себе запити для додатку найкращого результату роботи. Додатки найкращого результату роботи як і раніше можуть одержувати користь з відносного QoS. Якщо сигналізація створення лінії зв'язку ідентифікує інші існуючі лінії зв'язку, компонент передачі контексту може використовуватися для переміщення описів резервування QoS (специфікацій потоку і/або специфікацій фільтрів), які іноді можуть бути докладними. У цьому випадку, може використовуватися дескриптор для посилання на такі резервування, наприклад, ID (ідентифікатор) класу обслуговування, ID резервування, ID специфікації потоку, ID специфікації фільтра, або інший придатний ID, узгоджений при встановленні резервування. У цьому випадку, об'єкт, наприклад, мобільний пристрій 330, який бажає перемістити резервування з однієї лінії зв'язку на іншу, відправляє резервування QoS з належним ID на новий AR. Новий AR на 320 потім реєструє відповідний потік у LMA. Подібна процедура може дотримуватися для звільнення ресурсів із старого AR для такого потоку. Потрібно зазначити, що, хоча шість компонентів доступу проілюстровані в системі 300, може застосовуватися більше або менше, ніж шість таких компонентів. На фіг.4 проілюстрована зразкова діаграма 400 потоку повідомлень. Діаграма 400 потоку повідомлень представляє лише один з множини можливих сценаріїв обміну повідомленнями. У цьому прикладі, встановлені дві паралельних лінії зв'язку, але повинно братися до уваги, що більш ніж дві лінії зв'язку можуть бути встановлені з відповідним мобільним пристроєм 410. Як показано, мобільний пристрій 410 здійснює передачу в LMA 440 через точки 420 та 430 доступу (АР). Повідомлення створення лінії зв'язку відправляється з мобільного пристрою на АРІ на 420. Запит 446 РМІР потім передається з АРІ 420 на LMA 440. На 450 відповідь РМІР відправляється з LMA 440 в АРІ на 420. На 452 тунель створюється між LMA 440 та АРІ на 420. Оскільки мобільний пристрій 410 має єдину лінію зв'язку з АРІ 420, тунель 452 переносить трафік для згаданого мобільного пристрою 410. Подібним чином, додаткова лінія зв'язку створюється на 456 між мобільним пристроєм 410 та АР2 на 430. Запит 460 РМІР відправляється на LMA 440, де відповідь 462 РМІР приймається АР2 на 430. На 466 запит QoS формується мобільним пристроєм 410 і відправляється в АР2 на 430. Запит 466 QoS може ідентифікувати окремий потік поза множиною потоків, що використовуються в даний 97512 14 момент мобільним пристроєм 410, до якого повинне застосовуватися запитане QoS. Запит 470 РМІР, що включає в себе визначення окремого потоку в запиті 466 QoS, потім відправляється в LMA 440. На 472 повідомлення можуть обмінюватися між АРІ 420 та АР2 430 для інформування АРІ 420 про перенаправлення даного потоку через АР2 430. На 476 відповідь РМІР відправляється на АР2 430. На 480 відповідь QoS доставляється на мобільний пристрій 410. На 482 та 486 створюються тунелі між LMA 440 та АРІ 420, і АР2 430 відповідно. Тунель 482 далі несе всі з потоків мобільного пристрою 410 за винятком одного, ідентифікованого в запиті 466 QoS. Тунель 486 тепер переносить потоки, ідентифіковані в запиті 466 QoS. На фіг.5 діаграма 500 потоку повідомлень ілюструє зразкові повідомлення і реєстрації, зображені на фіг.4. На схемі 500 пунктирні лінії представляють необов'язкові повідомлення, які можуть постачатися різними способами. Мобільний пристрій 502 створює початкову лінію 501 зв'язку з АР2 504. Потім, АР2 504 ініціює порядковий номер 508 з мережним контролером (NC)/посередницьким мобільним пристроєм 510 (РМ). Зазначено, що NC та РМ на 510 можуть бути спільно розташованими або можуть бути незалежними, але підтримуючими зв'язок процесами. АР2 504 використовує порядковий номер 508, наданий від NC/PM 510, для виконання реєстрації РМІР з LMA 514. LMA 514 далі формує тунель на 520 для мобільних пунктів до АР2 504. Мобільний пристрій 502 відправляє звіти про вимірювання ліній зв'язку на 530 (наприклад, звіти про SNR (відношення сигнал/шум)) в NC/PM 510. NC/PM 510 приймає рішення, що АР3 на 540 є кращою точкою доступу для мобільного пристрою 502, і відправляє команду, на 534, на мобільний пристрій 502, щоб видати йому команду для переходу на АР3 540. NC/PM 510 також відправляє новий порядковий номер 550 на АР3 540. Мобільний пристрій 502 створює лінію зв'язку 560 на АР3 540, і АР3 виконує реєстрацію РМІР, на цей раз, з новим порядковим номером. Тунель 570 тепер вказує на АР3 540 для такого мобільного пристрою 502. Порядковий номер може бути числом або відміткою часу, або іншим ID з приростом. Протокол РМІР використовується як зразкова реалізація NetLMM, де NetLMM може бути реалізований з іншими типами повідомлень між маршрутизатором доступу (який також називається MAG) і LMA 514. Інший варіант цього обміну повідомленнями полягає в тому, що замість РМІР може використовуватися звичайний МІР з вузлом 510 NC/PM, що передбачає клієнта мобільного IP, і LMA, що передбачає власного агента мобільного IP. АР, за вибором, можуть бути зовнішніми агентами мобільного IP, якщо потрібно. На фіг.6 проілюстрований узагальнений спосіб 600, що стосується упорядкування і реєстрації повідомлень. Хоча з метою простоти пояснення, узагальнений спосіб показаний та описаний як послідовність дій, зрозуміло, що узагальнений спосіб не обмежений порядком дій, оскільки деякі дії можуть, відповідно до одного або більше варі 15 антів здійснення, відбуватися в різних черговостях і/або одночасно з іншими діями з тих, які показані та описані в матеріалах даної заявки. Наприклад, фахівцям в даній галузі техніки повинне бути зрозуміло, що узагальнений спосіб, як альтернатива, міг би бути представлений як послідовність взаємопов'язаних станів або подій, таких як на діаграмі станів. Більше того, не всі проілюстровані дії можуть використовуватися /для реалізації узагальненого способу відповідно до заявленого предмета винаходу. Переходячи на етап 602, починається послідовність 600 операцій, де початкова реєстрація виконується на 604, коли мобільний пристрій здійснює передачу через вузол доступу на вузол домену, такий як точка прив'язки локальної мобільності (LMA). На 606, відповідно до реєстрації, пристроєм формується порядковий номер, який буде застосовуватися для підтримки зв'язку під час зв'язку з відповідним вузлом доступу, зареєстрованим на 604. На 608, коли мобільний пристрій переходить із досяжності попередньої точки доступу в досяжність іншої точки доступу, подальша реєстрація виконується з LMA через нову точку доступу. Па 610 новий порядковий номер призначається для подальшої реєстрації па 608 мобільним пристроєм. Як зазначено вище, порядкові номери, наприклад, можуть приймати форму даних з приростом, даних із зменшенням або даних відмітки часу. До того ж, якщо зустрічається ще одна інша точка доступу, ще одна інша реєстрація може виконуватися нарівні з формуванням ще одного іншого порядкового номера. На 612 мобільний пристрій застосовує відповідний порядковий номер при підтримці зв'язку з даною точкою доступу. Наприклад, якщо порядковий номер 1 формується при реєстрації точки 1 доступу, то порядковий номер 1 використовується як частина протоколу обміну повідомленнями для майбутніх передач через точку 1 доступу. Подібним чином, якщо порядковий номер 2 формується при реєстрації через точку 2 доступу, то порядковий номер 2 використовується мобільним пристроєм як частина його протоколу обміну повідомленнями для подальших передач через точку 2 доступу. Таким чином, забезпечується упорядкування повідомлень, і знижується вплив таких ефектів, як пінг-понг вузлів. Зрозуміло, що можуть реєструватися більш ніж два вузли, що мають додаткові порядкові номери, які можуть бути необхідні для додаткових точок доступу. Далі з посиланням на фіг.7 та 8, представлені системи, які стосуються упорядкування послідовності по відношенню до термінала, мереж оператора, вузлів доступу і потоків трафіку між ними. Системи представлені як ряд взаємопов'язаних функціональних блоків, які можуть представляти функції, що реалізовуються процесором, програмним забезпеченням, апаратними засобами, апаратно реалізованим програмним забезпеченням або будь-яким придатним їх поєднанням. Більш конкретно, згідно з фіг.7, представлена система 700, яка сприяє передачі інформації між мобільним пристроєм і численними лініями зв'яз 97512 16 ку. Система 700 включає в себе логічний модуль 710 для прийому численних ι відповідей ліній зв'язку з домену мережі і логічний модуль 720 для обробки відповідей ліній зв'язку. Система 700 також включає в себе логічний модуль 730 для підтримки зв'язку по численних лініях зв'язку відповідно до відповідей ліній зв'язку. Далі, згідно з фіг.8, представлена система 800, яка сприяє передачі інформації з домену мережі. Система 800 включає в себе логічний модуль 810 для формування численних відповідей ліній зв'язку з домену мережі і логічний модуль 820 для обробки відповідей ліній зв'язку. Система 800 також включає в себе логічний модуль 830 для підтримки зв'язку по численних лініях зв'язку відповідно до відповідей ліній зв'язку. Фіг.9 ілюструє пристрій 900 зв'язку, який може бути пристроєм безпровідного зв'язку, наприклад, таким як безпровідний термінал. Додатково або як альтернатива, пристрій 900 зв'язку може знаходитися в провідній мережі. Пристрій 900 зв'язку може включати в себе пам'ять 902, яка може зберігати інструкції для конфігурування такого пристрою, що стосується даних QoS і даних черговості для термінала (і потоків трафіку, зв'язаних з ними). Додатково, пристрій 900 зв'язку може включати в себе процесор 904, який може виконувати інструкції в межах пам'яті 902 і/або інструкції, прийняті з іншого мережного пристрою, при цьому інструкції можуть стосуватися конфігурування пристрою 900 зв'язку або зв'язаних пристроїв зв'язку. Пам'ять 902 зберігає інструкції для прийому профілю, зв'язаного з однією або більше послугами, де профіль може бути зв'язаним з компонентом власної мережі і модифікованим через компонент мережі, яка відвідується, профіль застосовується для пропозиції послуг терміналам доступу роумінгу. У ще одному аспекті, пам’ять зберігає інструкції для формування профілю, зв'язаного з однією або більше послугами, де профіль може бути зв'язаним з компонентом власної мережі і модифікованим через компонент опису послуг. Профіль може застосовуватися, наприклад, для пропозиції послуг терміналу доступу роумінгу. Щоб представити додатковий контекст для одного або більше варіантів здійснення, описаних у матеріалах даної заявки, фіг. 11 ілюструє зразкову систему 100 зв'язку, яка містить множину вузлів, з'єднаних лініями зв'язку. Система 1100 може використовувати сигнали мультиплексування з ортогональним частотним розділенням (OFDM) для передачі інформації по безпровідних лініях зв'язку. Однак також припускатися інші типи сигналів, наприклад, сигнали множинного доступу з кодовим розділенням (CDMA) або сигнали множинного доступу з часовим розділенням (TDMA) (разом із сигналами, що використовуються в наземних мережах). Вузли в системі 1100 зв'язку обмінюються інформацією з використанням сигналів, наприклад, повідомлень, на основі протоколів зв'язку, наприклад протоколу мережі Інтернет (IP). Лінії зв'язку системи 1100, наприклад, можуть бути реалізовані з використанням 17 проводів, волоконно-оптичпих кабелів і/або технологій безпровідного зв'язку. Система 1100 включає в себе множину кінцевих вузлів 11021112, які реалізовують систему 1100 зв'язку за допомогою множини вузлів 1114-1118 зв'язку. Кінцеві вузли 1102-1112, наприклад, можуть бути пристроями або терміналами безпровідного зв'язку, а вузли 1114-1118, наприклад, можуть бути безпровідними маршрутизаторами доступу або базовими станціями. Система 1100 зв'язку також включає в себе деяку кількість вузлів 1120-1130, які використовуються для забезпечення взаємозв'язаності або для надання спеціальних послуг або функцій. Система 1100 зв'язку зображає мережу 1160, яка включає в себе вузол 1120 керування доступом, вузол 1122 підтримки мобільності, вузол 1124 керування стратегіями і вузол 1126 сервера додатків, всі з яких приєднані до проміжного вузла 1128 мережі відповідною лінією 1132-1138 зв'язку, відповідно. У деяких варіантах здійснення, вузол керування доступом, наприклад, сервер служби аутентифікації віддалених користувачів по комутованих каналах зв'язку (RADIUS) або сервер Diameter, підтримує аутентифікацію, авторизацію і/або облік кінцевих вузлів і/або послуг, зв'язаних з кінцевими вузлами. У деяких варіантах здійснення, вузол 1122 підтримки мобільності, наприклад, власний агент мобільного IP і/або сервер передачі контента, підтримує мобільність, наприклад, естафетну передачу обслуговування, кінцевих вузлів між вузлами доступу, наприклад, за допомогою перенаправлення трафіку в/з кінцевих вузлів і/або передачі стану, зв'язаного з кінцевими вузлами, між вузлами доступу. У деяких варіантах здійснення, вузол 1124 керування стратегіями, наприклад, сервер стратегій або точка прийняття стратегічних рішень (PDP), підтримує авторизацію стратегії для послуг або сеансів рівня додатків. У деяких варіантах здійснення, вузол 1126 сервера додатків, наприклад, сервер протоколу ініціації сеансу, медіасервер потокової передачі або інший сервер рівня додатків, підтримує сигналізацію сеансу для послуг, доступних кінцевим вузлам, і/або постачає послуги або контент, доступні кінцевим вузлам. Проміжний вузол 1128 мережі в мережі 1160 забезпечує взаємозв'язаність для вузлів мережі, які є зовнішніми з точки зору мережі 1160, за допомогою мережної лінії 1134 зв'язку. Мережна лінія 1134 зв'язку приєднана до проміжного вузла 1130 мережі, який забезпечує додаткову взаємозв'язаність для вузлів 1114, 1116 та 1118 доступу за допомогою мережних ліній 1136-1140 зв'язку, відповідно. Кожний вузол 1114-1118 доступу зображений як такий, що забезпечує взаємозв'язаність для кінцевих вузлів 1102-1112, відповідно, за допомогою відповідних ліній 1142-1152 зв'язку доступу, відповідно. У системі 1100 зв'язку, кожний вузол 1114-1118 доступу зображений як такий, що використовує безпровідну технологію, наприклад, лінії зв'язку безпровідного доступу, для забезпечення доступу. Провідна технологія також може використовуватися, однак, у зв'язку із забезпеченням доступу. Зона покриття радіозв'я 97512 18 зку, наприклад, стільники 1154-1158 зв'язку кожного вузла 1114-1118 доступу, проілюстрована як коло, оточуюче відповідний вузол доступу. Система 1100 зв'язку може використовуватися як основа для опису різних варіантів здійснення, описаних у матеріалах даної заявки. Альтернативні варіанти здійснення включають в себе різні топології мережі, де кількість і тип вузлів (в тому числі вузлів мережі, вузлів доступу, кінцевих вузлів, а також різних вузлів керування, підтримки і серверний вузлів), кількість і тип ліній зв'язку, і взаємозв'язаність між різними вузлами можуть відрізнятися від таких у системи 1100 зв'язку. Додатково, деякі з функціональних сутностей, зображених в системі 1100 зв'язку, можуть бути опущені або об'єднані. Місцеположення або розміщення цих функціональних сутностей також може змінюватися. Фіг. 12 ілюструє зразковий кінцевий вузол 1200, наприклад, безпровідний термінал. Кінцевий вузол 1200 є представленням пристрою, який може використовуватися як будь-який один з кінцевих вузлів 1102-1112 (фіг. 11). Кінцевий вузол 1200 включає в себе процесор 1202, модуль 1204 інтерфейсу безпровідного зв'язку, інтерфейс 1206 користувацького вводу/виводу і пам'ять 1208, з'єднані разом шиною 1210. Відповідно, за допомогою шини 1210, різні варіанти здійснення кінцевого вузла 1200 можуть обмінюватися інформацією, сигналами і даними. Компоненти 12021208 кінцевого вузла 1200 можуть бути розташовані всередині корпусу 1212. Модуль 1204 інтерфейсу безпровідного зв'язку передбачає механізм, за допомогою якого внутрішні компоненти кінцевого вузла 1200 можуть відправляти і приймати сигнали в/із зовнішніх пристроїв і вузлів мережі, наприклад, вузлів доступу. Модуль 1204 інтерфейсу безпровідного зв'язку, наприклад, включає в себе модуль 1214 приймача з відповідною приймальною антеною 1216 і модуль 1218 передавача з відповідною передавальною антеною 1220, що використовуються для приєднання кінцевого вузла 1200 до інших вузлів мережі, наприклад, за допомогою каналів безпровідного зв'язку. Кінцевий вузол 1200 також включає в себе пристрій 1222 користувацького вводу, наприклад, клавіатуру, і пристрій 1224 користувацького виводу, наприклад, дисплей, які приєднані до шини 1210 через інтерфейс 1206 користувацького вводу/виводу. Таким чином, пристрої 1222 та 1224 користувацького вводу/виводу можуть обмінюватися інформацією, сигналами і даними з іншими компонентами кінцевого вузла 1200 за допомогою інтерфейсу 1206 користувацького вводу/виводу і шини 1210. Інтерфейс 1206 користувацького вводу/виводу і зв'язані з ним пристрої 1222 та 1224 передбачають механізми, за допомогою яких користувач може керувати кінцевим вузлом 1200 для виконання різних задач. Зокрема, пристрій 1222 користувацького вводу і пристрій 1224 користувацького виводу передбачає функціональні можливості, які надають користувачеві можливість керувати кінцевим вузлом 1200 і додатками, наприклад, програмами, про 19 цедурами і/або функціями, які виконуються в пам'яті 1208 кінцевого вузла 1200. Процесор 1202, під керуванням різних модулів, наприклад, процедур, включених в пам'ять 1208, керує роботою кінцевого вузла 1200 для виконання різної сигналізації та обробки. Модулі, включені в пам'ять 1208, виконуються при запуску або при виклику іншими модулями. Модулі, при їх виконанні, можуть обмінюватись даними, інформацією і сигналами. Модулі також можуть спільно використовувати дані та інформацію при виконанні. Пам'ять 1208 кінцевого вузла 1200 включає в себе модуль 1226 керуючої сигналізації, модуль 1228 прикладних програм і модуль 1230 керування трафіком, які додатково включають в себе конфігураційну інформацію 1232, і різні додаткові модулі. Модуль 1226 керуючої сигналізації керує обробкою, яка стосується прийому і відправлення сигналів, наприклад, повідомлень, для керування роботою і/або конфігурацією різних аспектів кінцевого вузла 1200, в тому числі, наприклад, модуля 1230 керування трафіком, а також конфігураційною інформацією 1232 і різними додатковими модулями, включеними у склад. У деяких варіантах здійснення, модуль 1226 керуючої сигналізації може включати в себе інформацію про стан, наприклад, параметри, стан і/або іншу інформацію, що стосується роботи кінцевого вузла 1200 і/або одного або більше протоколів сигналізації, що підтримуються модулем 1226 керуючої сигналізації. Зокрема, модуль 1226 керуючої сигналізації може включати в себе конфігураційну інформацію, наприклад, інформацію про ідентифікації кінцевого вузла і/або настройки параметрів, і робочу інформацію, наприклад, інформацію про поточний стан обробки, стан транзакцій повідомлень з відкладеною передачею тощо. Модуль 1228 прикладних програм керує обробкою і передачею інформації, що стосується одного або більше додатків, які підтримуються кінцевим вузлом 1200. У деяких варіантах здійснення, обробка модуля 1228 прикладних програм може включати в себе задачі, що стосуються вводу/виводу інформації за допомогою інтерфейсу 1206 користувацького вводу/виводу, маніпуляції інформацією, зв'язаною з додатком, і/або прийому або відправлення сигналів, наприклад, повідомлень, зв'язаних з додатком. У деяких варіантах здійснення, модуль 1228 прикладних програм включає в себе інформацію про стан, наприклад, параметри, стан і/або іншу інформацію, що стосується роботи одного або більше додатків, які підтримуються модулем 1228 прикладних програм. Зокрема, модуль 1228 прикладних програм може включати в себе конфігураційну інформацію, наприклад, інформацію про ідентифікації користувача і/або настройки параметрів, і робочу інформацію, наприклад, інформацію про поточний стан обробки, стан відкладених відповідей тощо. Додатки, що підтримуються модулем 1228 прикладних програм, наприклад, включають в себе передачу голосу через IP протокол (VoIP), перегляд веб-сторінок, потокову передачу ау 97512 20 діо/відео, обмін миттєвими повідомленнями, спільне використання файлів, ігри тощо. Модуль 1230 керування трафіком керує обробкою, що стосується прийому і відправлення інформації даних, наприклад, повідомлень, пакетів і/або кадрів, через модуль 1204 інтерфейсу безпровідного зв'язку. Зразковий модуль 1230 керування трафіком включає в себе конфігураційну інформацію 1232, а також різні додаткові модулі, які керують різними аспектами QoS для пакетів і/або потоків трафіку, наприклад, зв'язаними послідовностями пакетів. У деяких варіантах здійснення, різні додаткові модулі включені в склад, щоб виконувати конкретні функції та операції, в той час як необхідно підтримувати окремі аспекти керування трафіком. Модулі можуть бути опущені і/або об'єднані за необхідністю, залежно від функціональних вимог керування трафіком. Опис кожного додаткового модуля, включеного ρ модуль 1230 керування трафіком, слідує. Модуль 1234 керування допуском підтримує інформацію, що стосується утилізації/доступності ресурсів, і визначає, чи доступні достатні ресурси для підтримки параметрів QoS, відповідно до бажання, зв'язаних з конкретними потоками трафіку. Інформація про доступність ресурсів, що підгримується модулем 1234 керування допуском, включає в себе, наприклад, ємність черги пакетів і/або кадрів, ємність планування, а також ємність обробки і пам'яті, необхідні для підтримки одного або більше потоків трафіку. Модуль 1226 керуючої сигналізації, модуль 1228 прикладних програм і/або інші модулі, включені в кінцевий вузол 1200, можуть запитувати, щоб модуль 1234 керування допуском визначав, чи достатні ресурси доступні, щоб підтримувати новий або модифікований потік трафіку, де визначення керування допуском с функцією параметрів QoS конкретного потоку трафіку, і параметрів QoS, визначених у профілі. Конфігураційна інформація 1232 може включати в себе конфігураційну інформацію, наприклад, настройки параметрів, які впливають на роботу модуля 1234 керування допуском, наприклад, порогове значення керування допуском, яке вказує відсоток ресурсів, які можуть бути виділені до відхилення додаткових запитів. Модуль 1236 планувальника висхідної лінії зв'язку керує обробкою, що стосується планування передачі, наприклад, черговості і/або часових характеристик, і виділення ресурсів передачі, наприклад, швидкості кодування інформації, часових інтервалів передачі і/або потужності передачі для інформації даних, наприклад, повідомлень, пакетів і/або кадрів, яка повинна відправлятися за допомогою модуля 1204 інтерфейсу безпровідного зв'язку, наприклад, з кінцевого вузла 1200 у вузол доступу. Модуль 1236 планування висхідної лінії зв'язку може планувати передачі і виділяти ресурси передачі як функція параметрів QoS, зв'язаних з одним або більше потоками трафіку. У деяких варіантах здійснення, операції планування і/або виділення ресурсів, що виконуються модулем 1236 планувальника висхідної лінії зв'язку, додатково є фун 21 кцією канальних умов і інших факторів, наприклад, балансу потужності. Модуль 1238 PHY/МАС висхідної лінії зв'язку керує обробкою фізичного (PHY) рівня і рівня керування доступом до середовища передачі (МАС), що стосується відправлення інформації даних, наприклад, повідомлень, пакетів і/або кадрів, за допомогою модуля 1204 інтерфейсу безпровідного зв'язку, наприклад, з кінцевого вузла 1200 у вузол доступу. Наприклад, робота модуля 1238 PHY/MAC висхідної лінії зв'язку включає в себе як відправлення, так і прийом керуючої інформації, наприклад, сигналів або повідомлень, для координації відправлення інформації даних, наприклад, повідомлень, пакетів і/або кадрів. Конфігураційна інформація 1232 може включати в себе конфігураційну інформацію, наприклад, настройки параметрів, які впливають на роботу модуля 1238 PHY/МАС висхідної лінії зв'язку, наприклад, частоту, смугу, канал, код кодування з розширенням спектра або код стрибкоподібної зміни частоти, які повинні використовуватися для передач, ідентифікатор, зв'язаний з кінцевим вузлом 1200, словник запитів, що приписує використання каналу запиту призначення, тощо. Модуль 1240 (ARQ (автоматичного запиту повторної передачі)) LLC висхідної лінії зв'язку керує обробкою рівня керування логічним каналом (LLC), що стосується відправлення інформації даних, наприклад, повідомлень, пакетів і/або кадрів, через модуль 1204 інтерфейсу безпровідного зв'язку, наприклад, з кінцевого вузла 1200 у вузол доступу. Модуль 1240 (ARQ) LLC висхідної лінії зв'язку включає в себе обробку, зв'язану з можливостями автоматичного запиту повторної передачі (ARQ), наприклад, повторною передачею втрачених пакетів або кадрів. Модуль 1240 (ARQ) LLC висхідної лінії зв'язку, наприклад, додатково може включати в себе обробку, що стосується додавання заголовка і/або хвоста LLC до повідомлень більш високого рівня, наприклад, пакетів, для забезпечення додаткових функціональних можливостей, наприклад, багато протокольного мультиплексування/демультиплексування, за допомогою виявлення поля чипу або помилок завдяки використанню поля контрольної суми. Модуль 1240 (ARQ) LLC висхідної лінії зв'язку додатково може виконувати фрагментацію повідомлень більш високого рівня, наприклад, пакетів, в численні підпорції, наприклад, кадри, які повинні відправлятися модулем 1240 PHY/МАС висхідної лінії зв'язку. Конфігураційна інформація 1232 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1240 (ARQ) LLC висхідної лінії зв'язку, наприклад, розмір вікна ARQ, максимальна кількість повторних передач, таймер відхилення тощо. Модуль 1242 адміністрування черг висхідної лінії зв'язку підтримує інформацію і керує обробкою, що стосується зберігання інформації даних, яка повинна відправлятися за допомогою модуля 1204 інтерфейсу безпровідного зв'язку, наприклад, з кінцевого вузла 1200 у вузол доступу. Модуль 1242 адміністрування черг висхідної лінії 97512 22 зв'язку, наприклад, може керувати зберіганням інформації даних, що очікує передачі, і підтримувати інформацію про стан щодо інформації даних, що очікує передачі на основі по кожному потоку трафіку, наприклад, пакети, зв'язані з кожним потоком трафіку, можуть зберігатися в окремих чергах. Наприклад, модуль 1242 адміністрування черг висхідної лінії зв'язку підтримує різноманіття технологій і/або можливостей адміністрування черг, наприклад, відкидання заголовка, відкидання хвоста, а також різні механізми активного адміністрування черг (AQM), такі як випадкове раннє виявлення (RED). Конфігураційна інформація 1232 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1242 адміністрування черг висхідної лінії зв'язку, таку як, граничний розмір черги, стратегія відхилення і/або порогові значення AQM, зв'язані з одним або більше потоками трафіку. Модуль 1244 класифікатора висхідної лінії зв'язку керує обробкою, що стосується ідентифікації інформації даних як такої, що належить до конкретного потоку трафіку, перед відправленням через модуль 1204 інтерфейсу безпровідного зв'язку, наприклад, з кінцевого вузла 1200 у вузол доступу. У деяких варіантах здійснення, повідомлення, пакети і/або кадри, які повинні відправлятися завдяки використанню модуля 1204 інтерфейсу безпровідного зв'язку, класифікуються як такі, що належать одному з різноманіття потоків трафіку, модулем 1244 класифікатора висхідної лінії зв'язку на основі перевірки одної о або більше поля заголовка і/або корисного навантаження. Результати класифікації модулем 1244 класифікатора висхідної лінії зв'язку можуть впливати на обробку класифікованої інформації даних модулем 1242 адміністрування черг висхідної лінії зв'язку, а також іншими модулями в межах пам'яті 1208. Наприклад, результати можуть визначати конкретну чергу, з якою буде зв'язане повідомлення, пакет і/або кадр, для збереження, і крім того, впливати на подальшу обробку, таку як планування. Конфігураційна інформація може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1244 класифікатора висхідної лінії зв'язку, наприклад, набір з одного або більше правил фільтра класифікатора, які приписують критерії, що використовуються для асоціювання інформації даних, наприклад, повідомлень, пакетів і/або кадрів, як такої, що належить одному або більше потоків трафіку. Модуль 1246 PHY/МАС низхідної лінії зв'язку керує обробкою рівня PHY і рівня МАС, що стосується прийому інформації даних за допомогою модуля 1204 інтерфейсу безпровідного зв'язку. Робота модуля 1246 PHY/МАС низхідної лінії зв'язку може включати в себе як відправлення, так і прийом керуючої інформації для координації прийому інформації даних. Конфігураційна інформація 1204 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1246 PHY/МАС низхідної лінії зв'язку, наприклад, частоту, смугу, канал, код кодування з розширенням спектра або код стрибкоподібного перестроювання частоти, які повинні використовуватися 23 для прийому, ідентифікатор, зв'язаний з кінцевим вузлом 1200, тощо. Модуль 1248 (ARQ) LLC низхідної лінії зв'язку керує обробкою рівня LLC, що стосується прийому інформації даних за допомогою модуля 1204 інтерфейсу безпровідного зв'язку. Модуль 1248 (ARQ) LLC низхідної лінії зв'язку включає в себе обробку, зв'язану з можливостями ARQ, наприклад, повторною передачею втрачених пакетів або кадрів. Наприклад, модуль 1248 (ARQ) LLC низхідної лінії зв'язку, додатково може включати в себе обробку, що стосується заголовка і/або хвоста LLC, які інкапсулюють повідомлення більш високого рівня, яка забезпечує додаткові функціональні можливості, наприклад, багатопротокольне мультиплексування/демультиплексування, завдяки виявленню поля типу або помилок за допомогою поля контрольної суми. Модуль 1248 (ARQ) LLC низхідної лінії зв'язку також може виконувати повторне збирання кадрів, прийнятих модулем 1246 PHY/МАС низхідної лінії зв'язку, в повідомлення більш високого рівня. Конфігураційна інформація 1232 може включати в себе, і в деяких варіантах здійснення включає в себе, конфігураційну інформацію, яка впливає на роботу модуля 1248 (ARQ) LLC низхідної лінії зв'язку, наприклад, розмір вікна ARQ, максимальна кількість повторних передач, таймер відхилення тощо. Фіг. 13 детально ілюструє зразковий вузол 1300 доступу, реалізований відповідно до даного винаходу. Вузол 1300 доступу є деталізованим представленням пристрою, який може використовуватися як будь-який один з вузлів 1114-1118 доступу, зображених на фіг.11. У варіанті здійснення за фіг. 13, вузол 1300 доступу включає в себе процесор 1302, пам'ять 1304, модуль 1306 мережного/міжмережного інтерфейсу і модуль 1308 інтерфейсу безпровідного зв'язку, з'єднані разом шиною 1310. Відповідно, за допомогою шини 1310, різні компоненти вузла 1300 доступу можуть обмінюватися інформацією, сигналами і даними. Компоненти 1302-1310 вузла 1300 доступу розташовані всередині корпусу 1312. Модуль 1306 мережного/міжмережного інтерфейсу передбачає механізм, за допомогою якого внутрішні компоненти вузла 1300 доступу можуть відправляти і ι приймати сигнали в/із зовнішніх пристроїв і вузлів мережі. Модуль 1306 мережного/міжмережного інтерфейсу включає в себе модуль 1314 приймача і модуль 1316 передавача, що використовуються для приєднання вузла 1300 до інших вузлів; мережі, наприклад, через мідні провідні або волоконно-оптичні лінії. Модуль 1308 інтерфейсу безпровідного зв'язку також передбачає механізм, за допомогою якого внутрішні компоненти вузла 1300 доступу можуть відправляти і приймати сигнали в/із зовнішніх пристроїв і вузлів мережі, наприклад, кінцевих вузлів. Модуль 1308 інтерфейсу безпровідного зв'язку, наприклад, включає в себе модуль 1318 приймача з відповідною приймальною антеною 1320 і модуль 1322 передавача з відповідною передавальною антеною 1324. Модуль 1308 інтерфейсу безпровідного зв'язку використову 97512 24 ється для приєднання вузла 1300 доступу до інших вузлів, наприклад, за допомогою каналів безпровідного зв'язку. Процесор 1302, під керуванням різних модулів, наприклад, процедур, включених й пам'ять 1304, керує роботою вузла 1300 доступу для виконання різної сигналізації та обробки. Модулі, включені в пам'ять 1304, виконуються при запуску або в той час як викликаються іншими модулями. Модулі можуть обмінюватися даними, інформацією і сигналами, коли виконуються. Модулі також можуть спільно використовувати дані та інформацію, коли виконуються. У варіанті здійснення за фіг. 13, пам'ять 1304 вузла 1300 доступу включає в себе модуль 1326 керуючої сигналізації і модуль 1328 керування трафіком, які додатково включають в себе конфігураційну інформацію 1330, і різні додаткові модулі 13321354. Модуль 1326 керуючої сигналізації керує обробкою, що стосується прийому ι і відправлення сигналів, наприклад, повідомлень, для керування роботою і/або конфігурацією різних аспектів вузла 1300 доступу, в тому числі, наприклад, модуля 1328 керування трафіком, а також конфігурацій1 ною інформацією 1330 і різними додатковими модулями 1332-1354, включеними в нього. Наприклад, модуль 1326 керуючої сигналізації включає в себе інформацію про стан, наприклад, параметри, стан і/або іншу інформацію, що стосується роботи вузла 1300 доступу і/або одного або більше протоколів сигналізації, які підтримуються модулем 1326 керуючої сигналізації. Зокрема, модуль 1326 керуючої сигналізації може включати в себе конфігураційну інформацію, наприклад, інформацію про ідентифікації вузла доступу і/або настройки параметрів, і робочу інформацію, наприклад, інформацію про поточний стан обробки, стан транзакцій повідомлень з відкладеною передачею тощо. Модуль 1328 керування трафіком керує обробкою, що стосується прийому і відправлення інформації даних, наприклад, повідомлень, пакетів і/або кадрів, за допомогою модуля 1308 інтерфейсу безпровідного зв'язку. Наприклад, модуль керування трафіком може включати в себе конфігураційну інформацію 1330, а також різні додаткові модулі 1332-1354, які керують різними аспектами якості обслуговування для пакетів і/або потоків трафіку, наприклад, зв'язаними черговостями пакетів. У деяких варіантах здійснення, модуль 1328 керування трафіком включає в себе інформацію про стан, наприклад, параметри, стан і/або іншу інформацію, що стосується роботи вузла 1300 доступу, модуля 1328 керування трафіком і/або одного або більше різних додаткових модулів 1332-1354, включених в нього. Конфігураційна інформація 1330, наприклад, настройки параметрів, визначає, впливає на і/або приписує роботу модуля 1328 керування трафіком і/або різних додаткових модулів 1332-1354, включених в нього. Різні додаткові модулі, в деяких варіантах здійснення, включені в склад для виконання конкретних функцій та операцій, які необхідні для підтримки спеціальних аспектів 25 керування трафіком. У різних варіантах здійснення, модулі можуть бути опущені і/або об'єднані за необхідністю, залежно від функціональних вимог керування трафіком. Опис кожного додаткового модуля, включеного в модуль 1328 керування трафіком, наведений нижче. Модуль 1332 керування допуском підтримує інформацію, що стосується утилізації/доступності ресурсів, і визначає, чи доступні ресурси, достатні для підтримки вимог якості обслуговування конкретних потоків трафіку. Інформація про доступність ресурсів, що підтримується модулем 1332 керування допуском, включає в себе, наприклад, ємність черги пакетів і/або кадрів, ємність планування, а також ємність обробки і пам'яті, необхідні для підтримки одного або більше потоків графіку. Модуль 1326 керуючої сигналізації і/або інші модулі, включені у вузол 1300 доступу, можуть запитувати, щоб модуль 1332 керування допуском визначав, чи достатні ресурси доступні, щоб підтримувати новий або модифікований потік трафіку, де визначення керування допуском с функцією вимог якості обслуговування конкретного потоку трафіку і/або доступних ресурсів. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, наприклад, настройки параметрів, які впливають на роботу модуля 1332 керування допуском, наприклад, порогове значення керування допуском, яке вказує відсоток ресурсів, які можуть бути виділені до відхилення додаткових запитів. Модуль 1334 планувальника висхідної лінії зв'язку керує обробкою, що стосується планування передачі, наприклад, черговості і/або часових характеристик, і виділення ресурсів передачі, наприклад, швидкості кодування інформації, часових інтервалів передачі і/або потужності передачі, для інформації даних, наприклад, повідомлень, пакетів і/або кадрів, яка повинна відправлятися з одного або більше кінцевих вузлів у вузол доступу за допомогою модуля 1308 інтерфейсу безпровідного зв'язку. Модуль 1334 планувальника висхідної лінії зв'язку може планувати передачі і виділяти ресурси передачі як функція вимог і/або обмежень якості обслуговування, зв'язаних з одним або більше потоками трафіку і/або одним або більше кінцевих вузлів. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1334 планувальника висхідної лінії зв'язку, наприклад, пріоритет, межа швидкості, межа затримки і/або вага спільного використання, зв'язані з одним або більше потоками трафіку і/або кінцевими вузлами. У деяких варіантах здійснення, операції планування і/або виділення ресурсів, що виконуються модулем 1334 планувальника висхідної лінії зв'язку, додатково є функцією канальних умов га інших факторів, наприклад, балансу потужності. Модуль 1336 планувальника низхідної лінії зв'язку керує обробкою, що стосується планування передачі, наприклад, черговості і/або часових характеристик, і виділення ресурсів передачі, наприклад, швидкості кодування інформації, часових інтервалів передачі і/або потужності пере 97512 26 дачі, для інформації даних, наприклад, повідомлень, пакетів і/або кадрів, які повинні відправлятися з вузла 1308 доступу в один або більше кінцевих вузлів через модуль 1308 інтерфейсу безпровідного зв'язку. Модуль 1336 планувальника низхідної лінії зв'язку може планувати передачі і виділяти ресурси передачі як функція вимог і/або обмежень якості обслуговування, зв'язаних з одним або більше потоками трафіку і/або одним або більше кінцевих вузлів. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1336 планувальника низхідної лінії зв'язку, наприклад, пріоритет, межа швидкості, межа затримки і/або вага спільного використання, зв'язані з одним або більше потоками трафіку і/або кінцевими вузлами. У деяких варіантах здійснення, операції планування і/або виділення ресурсів, що виконуються модулем 1336 планувальника низхідної лінії зв'язку, додатково є функцією канальних умов і інших факторів, наприклад, балансу потужності. Модуль 1338 попередньої обробки трафіку висхідної лінії зв'язку керує обробкою, що стосується попередньої обробки трафіку, наприклад, вимірювання, маркування, контролю дотримання правил тощо, для інформації даних, наприклад, повідомлень, пакетів і/або кадрів, прийнятих за допомогою модуля 1308 безпровідного інтерфейсу, наприклад, з кінцевого вузла у вузол 1300 доступу. Модуль 1338 попередньої обробки трафіку висхідної лінії зв'язку може заздалегідь обробляти трафік, наприклад, вимірювати, маркувати і/або контролювати дотримання умов, як функція вимог і/або обмеження якості обслуговування, зв'язаних з одним або більше потоками трафіку і/або одним або більше кінцевих вузлів. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1338 попередньої обробки трафіку висхідної лінії зв'язку, наприклад, межа швидкості і/або значення маркування, зв'язана з одним або більше потоками трафіку і/або кінцевими вузлами. Модуль 1340 класифікатора висхідної лінії зв'язку керує обробкою, що стосується ідентифікації інформації даних, наприклад, повідомлень, пакетів і/або кадрів, прийнятих через модуль 1308 безпровідного інтерфейсу, наприклад, з кінцевого вузла у вузол 1300 доступу, як такі, що належать конкретним потокам трафіку, перед обробкою модулем 1338 попередньої обробки трафіку висхідної лінії зв'язку. У деяких варіантах здійснення, повідомлення, пакети і/або кадри, прийняті через модуль 1308 інтерфейсу безпровідного зв'язку, класифікуються як такі, що належать одному з різноманіття потоків трафіку, модулем 1340 класифікатора висхідної лінії зв'язку на основі перевірки одного або більше поля заголовка і/або корисного навантаження. Результати класифікації модулем 1340 класифікатора висхідної лінії зв'язку можуть впливати на обробку класифікованої інформації даних, наприклад, повідомлень, пакетів і/або кадрів, модулем 1338 попередньої обробки трафіку висхідної лінії зв'яз 27 ку, наприклад, результати можуть визначати конкретну структуру даних або кінцевий автомат, з яким будуть зв'язані повідомлення, пакет і/або кадр, і, крім того, впливають на подальшу обробку, таку як вимірювання, маркування і/або контроль дотримання правил. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1340 класифікатора висхідної лінії зв'язку, наприклад, набір з одного або більше правил фільтра класифікатора, які приписують критерії, що використовуються для асоціювання інформації даних, наприклад, повідомлень, пакетів і/або кадрів, як такої, що належить одному або більше потокам трафіку. Модуль 1342 (ARQ) LLC висхідної лінії зв'язку керує обробкою рівня LLC, що стосується прийому інформації даних, наприклад, пакетів і/або кадрів, за допомогою модуля 1308 інтерфейсу безпровідного зв'язку, наприклад, з кінцевого вузла у вузол 1300 доступу. Модуль 1342 (ARQ) LLC висхідної лінії зв'язку включає в себе обробку, зв'язану з можливостями ARQ, наприклад, повторною передачею втрачених пакетів або кадрів. У деяких варіантах здійснення, модуль 1342 (ARQ) LLC висхідної лінії зв'язку додатково включає в себе обробку, що стосується заголовка і/або хвоста LLC, які інкапсулюють повідомлення більш j високого рівня, наприклад, пакети, яка забезпечує додаткові функціональні | можливості, наприклад, багатопротокольне мультиплексування/демультиплексування, завдяки виявленню поля типу або помилок за допомогою поля контрольної суми. Модуль 1342 (ARQ) LLC висхідної лінії зв'язку також може виконувати повторне збирання кадрів, прийнятих модулем 1344 PHY/MAC висхідної лінії зв'язку, в повідомлення більш високого рівня, наприклад, пакети. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1342 (ARQ) LLC висхідної лінії зв'язку, наприклад, розмір вікна ARQ, максимальна кількість повторних передач, таймер відхилення тощо. Модуль 1344 PHY/МАС висхідної лінії зв'язку керує обробкою рівня PHY і рівня МАС, що стосується прийому інформації даних, наприклад, пакетів і/або кадрів, за допомогою модуля 1308 інтерфейсу безпровідного зв'язку, наприклад, з кінцевого вузла у вузол 1300 доступу. У деяких варіантах здійснення, робота модуля 1344 PHY/МАС висхідної лінії зв'язку включає в себе як відправлення, так і прийом керуючої інформації, наприклад, сигналів або повідомлень, для координації прийому інформації даних, наприклад, повідомлень, пакетів і/або кадрів. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1344 PHY/МАС висхідної лінії зв'язку, наприклад, частоту, смугу, канал, код кодування з розширенням спектра або код стрибкоподібного перестроювання частоти, які повинні використовуватися для прийому, ідентифікатор, зв'язаний з вузлом 1300 доступу, тощо. 97512 28 Модуль 1346 класифікатора низхідної лінії зв'язку керує обробкою, що стосується ідентифікації інформації даних, наприклад, повідомлень, пакетів і/або кадрів, як таких, що належать конкретним потокам трафіку, перед відправленням через модуль 1308 інтерфейсу безпровідного зв'язку, наприклад, з вузла 1300 доступу в кінцевий вузол. У деяких варіантах здійснення, повідомлення, пакети і/або кадри, які повинні відправлятися за допомогою модуля 1308 інтерфейсу безпровідного зв'язку, класифікуються як такі, що належать одному з різноманіття потоків трафіку, модулем 1346 класифікатора низхідної лінії зв'язку на основі перевірки одного або більше поля заголовка і/або корисного навантаження. Результати класифікації модулем 1346 класифікатора низхідної лінії зв'язку можуть впливати на обробку класифікованої інформації даних, наприклад, повідомлень, пакетів і/або кадрів, модулем 1350 адміністрування черг низхідної лінії зв'язку та іншими модулями 1348, 1352 та 1354, наприклад, результати можуть визначати конкретну чергу, з якою будуть зв'язані повідомлення, пакет і/або кадр, для зберігання, і, крім того, впливають на подальшу обробку, таку як планування. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, наприклад, настройки параметрів, яка впливає на роботу модуля 1346 класифікатора низхідної лінії зв'язку, наприклад, набір з одного або більше правил фільтра класифікатора, які приписують критерії, що використовуються для зв'язування інформації даних, наприклад, повідомлень, пакетів і/або кадрів, як таких, що належать одному або більше потокам трафіку. Модуль 1348 попередньої обробки трафіку низхідної лінії зв'язку керує обробкою, що стосується попередньої обробки трафіку, наприклад, вимірювання, маркування, контролю дотримання правил тощо, для інформації даних, наприклад, повідомлень, пакетів і/або кадрів, які повинні відправлятися за допомогою модуля 1308 безпровідного інтерфейсу, наприклад, з вузла 1300 доступу в кінцевий вузол. Модуль 1348 попередньої обробки трафіку низхідної лінії зв'язку може заздалегідь обробляти трафік, наприклад, вимірювати, маркувати і/або контролювати дотримання умов, як функція вимог і/або обмеження якості обслуговування, зв'язані з одним або більше потоками трафіку і/або одним або більше кінцевих вузлів. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1348 попередньої обробки трафіку низхідної лінії зв'язку, наприклад, межа швидкості і/або значення маркування, зв'язані з одним або більше потоками трафіку і/або кінцевими вузлами. Модуль 1350 адміністрування черг низхідної лінії зв'язку підтримує інформацію і керує обробкою, що стосується зберігання інформації даних, І наприклад, повідомлень, пакетів і/або кадрів, які повинні відправлятися за допомогою модуля 1308 інтерфейсу безпровідного зв'язку, наприклад, з вузла 1300 доступу в кінцевий вузол. Модуль адміністрування черг низхідної лінії зв'язку 29 може керувати зберіганням інформації даних, що очікує передачі, і підтримувати інформацію про стан щодо інформації даних, що очікує передачі, на основі трафіку по кожному потоку, наприклад, пакети, зв'язані з кожним потоком трафіку, можуть зберігатися в окремих чергах. У деяких варіантах здійснення, модуль 1350 адміністрування черг низхідної лінії зв'язку підтримує різноманіття технологій і/або можливостей адміністрування черг, наприклад, відкидання заголовка, відкидання хвоста, а також різні механізми AQM, такі як RED. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1350 адміністрування черг низхідної лінії зв'язку, наприклад, граничний розмір черги, стратегія відхилення і/або порогові значення AQM, зв'язані з одним або більше потоками трафіку. Модуль 1352 (ARQ) LLC низхідної лінії зв'язку керує обробкою рівня LLC, що стосується відправлення інформації даних, наприклад, повідомлень, пакетів і/або кадрів, за допомогою модуля 1308 інтерфейсу безпровідного зв'язку, наприклад, з вузла 1300 доступу в кінцевий вузол. Модуль 1352 (ARQ) LLC низхідної лини зв'язку включає в себе обробку, зв'язану з можливостями ARQ, наприклад, повторною передачею втрачених пакетів або кадрів. У деяких варіантах здійснення, модуль 1352 (ARQ) LLC низхідної лінії зв'язку додатково включає в себе обробку, що стосується додавання заголовка і/або хвоста LLC до повідомлень більш високого рівня, наприклад, пакетів, для забезпечення додаткових функціональних можливостей, наприклад, багато протокольного мультиплексування/демультиплексування, завдяки виявленню поля типу або помилок за допомогою поля контрольної суми. Модуль 1352 (ARQ) LLC низхідної лінії зв'язку також може виконувати фрагментацію повідомлень більш високого рівня, наприклад, пакетів, в численні підпорції, наприклад, кадри, які повинні відправлятися модулем 1354 PHY/МАС низхідної лінії зв'язку. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1352 (ARQ) LLC низхідної лінії зв'язку, наприклад, розмір вікна ARQ, максимальна кількість повторних передач, таймер відкидання тощо. Модуль 1354 PHY/МАС низхідної лінії зв'язку керує обробкою рівня PHY і рівня МАС, що стосується відправлення інформації даних, наприклад, повідомлень, пакетів і/або кадрів, за допомогою модуля 1308 інтерфейсу безпровідного зв'язку, наприклад, з вузла 1300 доступу в кінцевий вузол. У деяких варіантах здійснення, робота модуля 1354 PHY/МАС низхідної лінії зв'язку включає в себе як відправлення, так і прийом керуючої інформації, наприклад, сигналів або повідомлень, для координації відправлення інформації даних, наприклад, повідомлень, пакетів і/або кадрів. Конфігураційна інформація 1330 може включати в себе конфігураційну інформацію, яка впливає на роботу модуля 1354 PHY/МАС низхідної лінії зв'язку, наприклад, частоту, смугу, канал, код кодування з розширенням спектра або код стриб 97512 30 коподібного перестроювання частоти, які повинні використовуватися для передач, ідентифікатор, асоціативно зв'язаний з вузлом 1300 доступу, тощо. Фіг.14 ілюструє зразкові потоки сигналізації і трафіку між різними модулями, включеними в зразковий кінцевий вузол 1200 і зразковий вузол 1300 доступу. Кінцевий вузол 1200 фіг. 14 і вузол 1300 доступу фіг. 14 є спрощеними представленнями кінцевого вузла 1200 фіг. 12 і вузла 1300 доступу фіг. 13, відповідно. Приклад фіг. 14 показує модуль 1228 прикладних програм, який відправляє і приймає інформацію даних, наприклад, потоки трафіку, які містять послідовність повідомлень, пакетів або кадрів. У контексті зразкової системи фіг. 11, кінцевий вузол 1200 фіг. 14 може бути будь-яким одним з кінцевих вузлів 11021112, зображених на фіг. 11, а модуль 1228 прикладних програм, включений в кінцевий вузол 1200 фіг. 14, може обмінюватися інформацією даних з іншим вузлом в системі, наприклад, іншим кінцевим вузлом 1102-1112 або вузлом 1126 сервера додатків, як зображено на фіг. 11. На фіг. 14 і в подальшому описі вузол, з яким кінцевий вузол 1200 обмінюється інформацією даних, згадується як відповідний вузол. Інформація даних, наприклад, потоки трафіку, які містять послідовність повідомлень, пакетів або кадрів, відправлених з модуля 1228 прикладних програм в кінцевому вузлі 1200 у відповідний вузол, показана послідовністю стрілок 1402-1408, що проходить через послідовність модулів 12381244, включених в кінцевий вузол 1200, для обробки, після якої інформація даних відправляється з кінцевого вузла 1200 у вузол 1300 доступу, наприклад, за допомогою модуля 1204 інтерфейсу безпровідного зв'язку. Услід за прийомом вузлом 1300 доступу, наприклад, за допомогою модуля 1308 інтерфейсу безпровідного зв'язку, інформація даних, наприклад, потоки трафіку, які містять послідовність повідомлень, пакетів або кадрів, відправлена з модуля 1228 прикладних програм в кінцевому вузлі 1200 у відповідний вузол, показана послідовністю стрілок 1410-1418, що проходить через послідовність модулів 13381344, включених у вузол 1300 доступу, для обробки перед пересиланням з вузла 1300 доступу на відповідний вузол, наприклад, направленим відповідно до інформації про маршрутизацію в проміжний вузол, з'єднаний з вузлом доступу за допомогою модуля 1306 мережного/міжмережного інтерфейсу. Інформація даних, наприклад, потоки трафіку, які містять послідовність повідомлень, пакетів або кадрів, відправлених з відповідного вузла в модуль 1228 прикладних програм в кінцевому вузлі 1128, показана послідовністю стрілок 14201428, щоб прийматися вузлом 1300 доступу, наприклад, за допомогою модуля 1306 мережного/міжмережного інтерфейсу, а потім проходить через послідовність модулів 1346-1354, включених у вузол 1300 доступу, для обробки, після якої інформація даних відправляється з вузла 1300 доступу в кінцевий вузол 1200, наприклад, через модуль 1308 інтерфейсу безпровідного зв'язку. 31 Услід за прийомом кінцевим вузлом 1200, наприклад, за допомогою модуля 1204 інтерфейсу безпровідного зв'язку, інформація даних, наприклад, потоки трафіку, які містять послідовність повідомлень, пакетів або кадрів, відправлена з відповідного вузла в модуль 1228 прикладних програм в кінцевому вузлі 1200, показана послідовністю стрілок 1430-1434, що проходить через послідовність модулів 1246 та1248, включених в кінцевий вузол 1200, для обробки, перед доставкою в модуль 1228 прикладних програм в кінцевому вузлі 1200. Додатково до обміну інформацією даних, наприклад, потоками трафіку, фіг. 14 також зображає обмін керуючою інформацією, наприклад, потоками сигналізації і/або інтерфейсів зв'язку. Зокрема, приклад фіг. 14 зображає обмін керуючою інформацією між модулем 1326 керуючої сигналізації і модулем 1328 керування трафіком, включеними у вузол 1300 доступу. Подібним чином, приклад фіг. 14 зображає обмін керуючою інформацією між модулем 1226 керуючої сигналізації і модулем 1230 керування трафіком, включеними в кінцевий вузол 1200. У вузлі 1300 доступу і кінцевому вузлі 1200 обмін керуючою інформацією між модулями, як показано, дозволяє відповідному модулю 1326/1226 керуючої сигналізації в кінцевому вузлі/вузлі доступу 1300/1200 впливати, наприклад, настроювати, модифікувати і/або контролювати конфігурацію і/або роботу різних модулів, включених у відповідний модуль 1328/1230 керування трафіком, як необхідно, щоб забезпечувати належну обробку якості обслуговування інформації даних, наприклад, потоків трафіку, в/з модуля 1228 прикладних програм в кінцевому вузлі 1200. Обмін керуючою інформацією, наприклад, потоками сигналізації і/або інтерфейсів зв'язку також: показані а) між іншим вузлом і модулем 1326 керуючої сигналізації у вузлі 1300 доступу, b) між модулем 1228 прикладних програм в кінцевому вузлі 1200 і модулем 1226 керуючої сигналізації в кінцевому вузлі 1200, і с) між відповідними модулями 1326/1226 керуючої сигналізації у вузлі 1300 доступу і кінцевому вузлі 1200. Ці обміни керуючою інформацією, наприклад, потоками сигналізації і/або інтерфейсів зв'язку, забез1 печують те, що на конфігурацію і/або роботу модулів 1328/1230 керування трафіком у вузлі 1300 доступу і кінцевому вузлі 1200 впливає а) один або більше додаткових вузлів, наприклад, вузол 1120 керування доступом і/або вузол 1126 сервера додатків, b) модуль 1228 прикладних програм в кінцевому вузлі 1200, або с) комбінація одного або більше додаткових вузлів і модуля 1228 прикладних програм в кінцевому вузлі 1200. Те, що було описано вище, включає в себе приклади одного або більше варіантів здійснення. Звичайно, неможливо описати кожне можливе поєднання компонентів або узагальнених способів з метою опису вищезазначених варіантів здійснення, але фахівцеві в даній галузі техніки повинне бути зрозуміло, що можливі численні додаткові комбінації і перестановки різних варіантів здійснення. Відповідно, описані варіанти 97512 32 здійснення мають на увазі те, що включають в себе всі ті зміни, модифікації і варіанти, які охоплюються суттю та обсягом прикладеної формули винаходу. Крім того, в тій мірі, в якій термін «включає в себе» використовується в докладному описі або формулі винаходу, такий термін припускається таким, що включає до деякої міри подібно до того, як інтерпретується термін «що містить» при використанні як перехідне слово в формулі винаходу. Посилальні позиції 100 система 110 мережа або домен 120 вузол домену 130 компонент доступу 140 мобільний пристрій 150 паралельні лінії зв’язку 160 компонент стратегії 170 компонент якості обслуговування 200 зразкова система безпровідного доступу 210 точка прив'язки локальної мобільності 220, 420, 430, 504, 540 точка доступу 224, 320 компонент доступу 230, 330, 410, 502, 612 мобільний пристрій 300 альтернативна система 310 точка прив'язки локальної мобільності 340, 350, 360, 440, 514 маршрутизатор доступу 400 зразкова діаграма потоку повідомлень 446, 460, 470 запит РМІР 450, 462, 476 відповідь РМІР 452, 482, 486, 520, 570 тунелі 466 запит QoS 472 повідомлення 480 відповідь QoS 500 діаграма потоку повідомлень 501 початкова лінія зв'язку 508 порядковий номер 510 мережний контролер (NС)/посередницький мобільний пристрій (РМ) 600 спосіб упорядкування і реєстрації повідомлень 700 система сприяння передачі інформації між мобільним пристроєм і численними лініями зв'язку 800 система сприяння передачі інформації з домену мережі 900 пристрій зв'язку 902 пам'ять 904 процесор 1100 система зв'язку 1102-1112 кінцеві вузли 1114-1118 вузли зв'язку 1160 мережа 1120 вузол керування доступом 1122 вузол підтримки мобільності 1124 вузол керування стратегіями 1126 вузол сервера додатків 1128 проміжний вузол 1132-1138 лінія зв'язку 1154-1158 стільники зв'язку 1200 кінцевий вузол 1202, 1302 процесор 1204, 1308 модуль інтерфейсу безпровідного зв'язку 33 1206 інтерфейс користувацького вводу/виводу 1208, 1304 пам'ять 1210, 1310 шина 1212, 1312 корпус 1214, 1314, 1318 модуль приймача 1216, 1320 приймальна антена 1218, 1316, 1322 модуль передавача 1220, 1324 передавальна антена 1222 пристрій користувацького вводу 1224 пристрій користувацького виводу 1226, 1326 модуль керуючої сигналізації 1228 модуль прикладних програм 1230, 1328 модуль керування трафіком 1232, 1330 конфігураційна інформація 1234, 1332 модуль керування допуском 1236, 1334 модуль планувальника висхідної лінії зв'язку 1238 модуль PHY/МАС висхідної лінії зв'язку 1240 модуль автоматичного запиту повторної передачі (ARQ) 1242 модуль адміністрування черг висхідної лінії зв'язку 97512 34 1244, 1340 модуль класифікатора висхідної лінії зв'язку 1246, 1354 модуль PHY/МАС низхідної лінії зв'язку 1248, 1352модуль (ARQ) LLC низхідної лінії зв'язку 1300 вузол доступу 1306 модуль мережного/міжмережного інтерфейсу 1336 модуль планувальника низхідної лінії зв'язку 1338 модуль попередньої обробки трафіку висхідної лінії зв'язку 1342 модуль (ARQ) LLC висхідної лінії зв'язку 1344 модуль PHY/МАС висхідної лінії зв'язку 1346 модуль класифікатора низхідної лінії зв'язку 1348 модуль попередньої обробки трафіку низхідної лінії зв'язку 1350 модуль адміністрування черг низхідної лінії зв'язку 35 97512 36 37 97512 38 39 97512 40 41 97512 42 43 97512 44 45 97512 46 47 97512 48 49 97512 50 51 97512 52 53 97512 54 55 97512 56 57 97512 58 59 97512 60 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
