Натягуваний абсорбуючий виріб

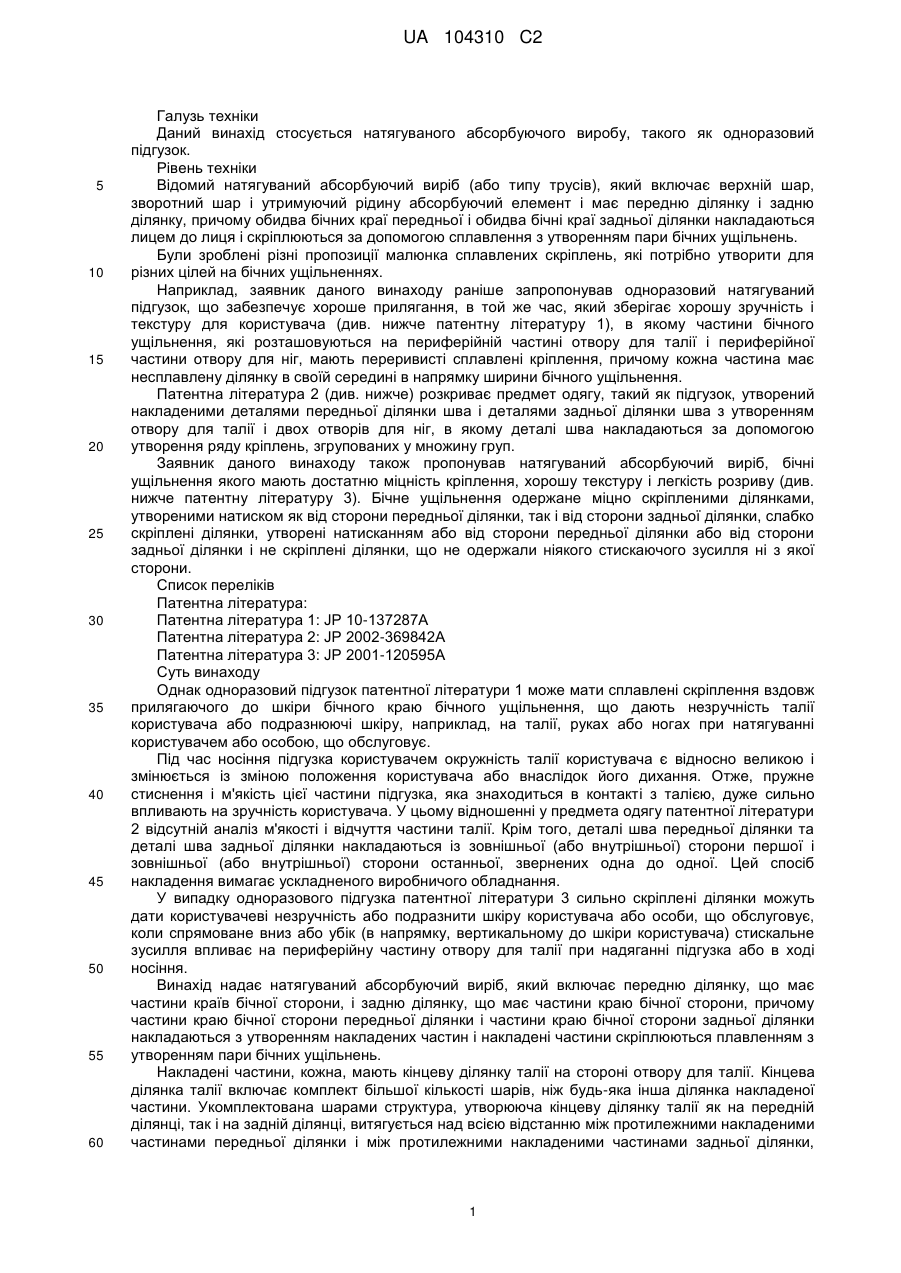

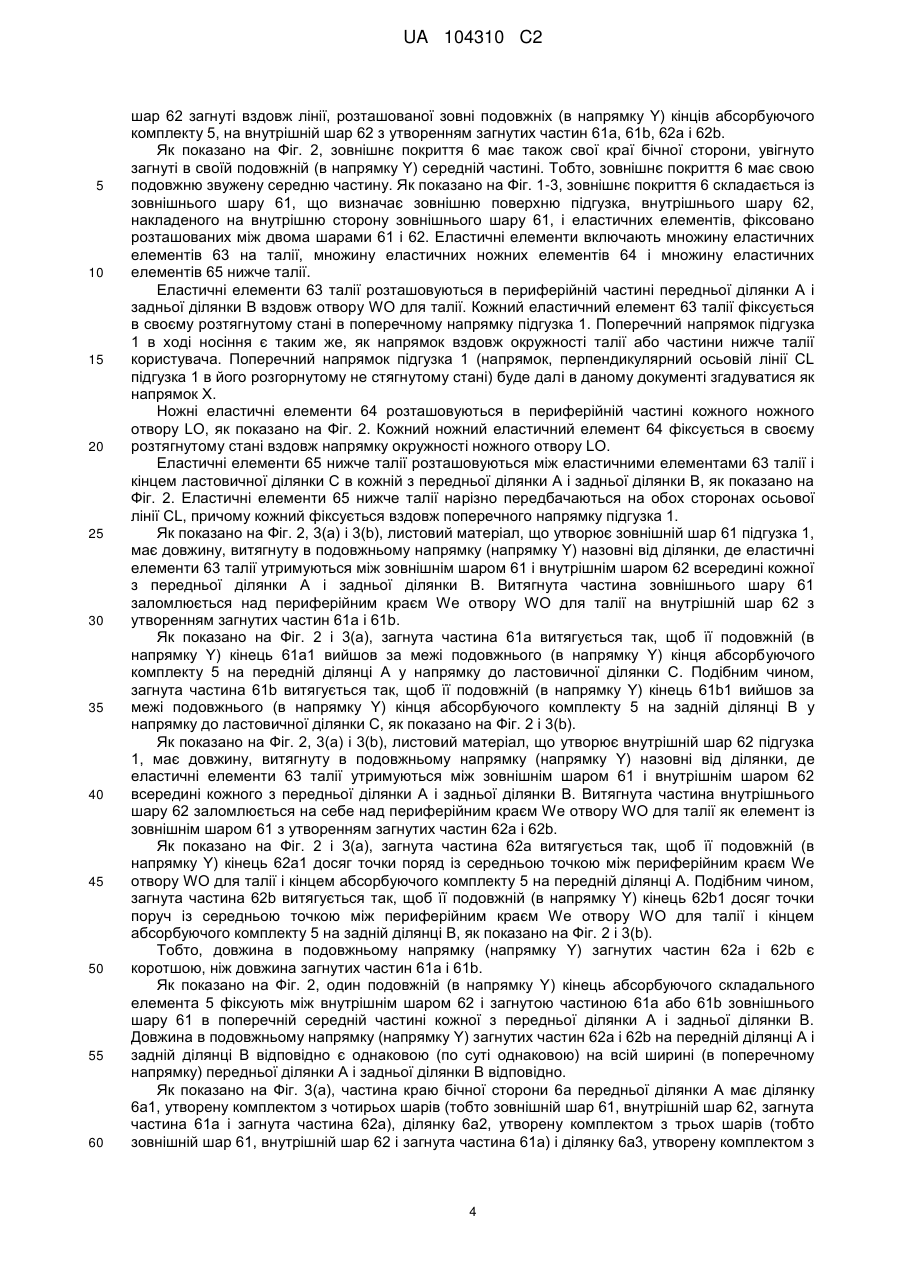

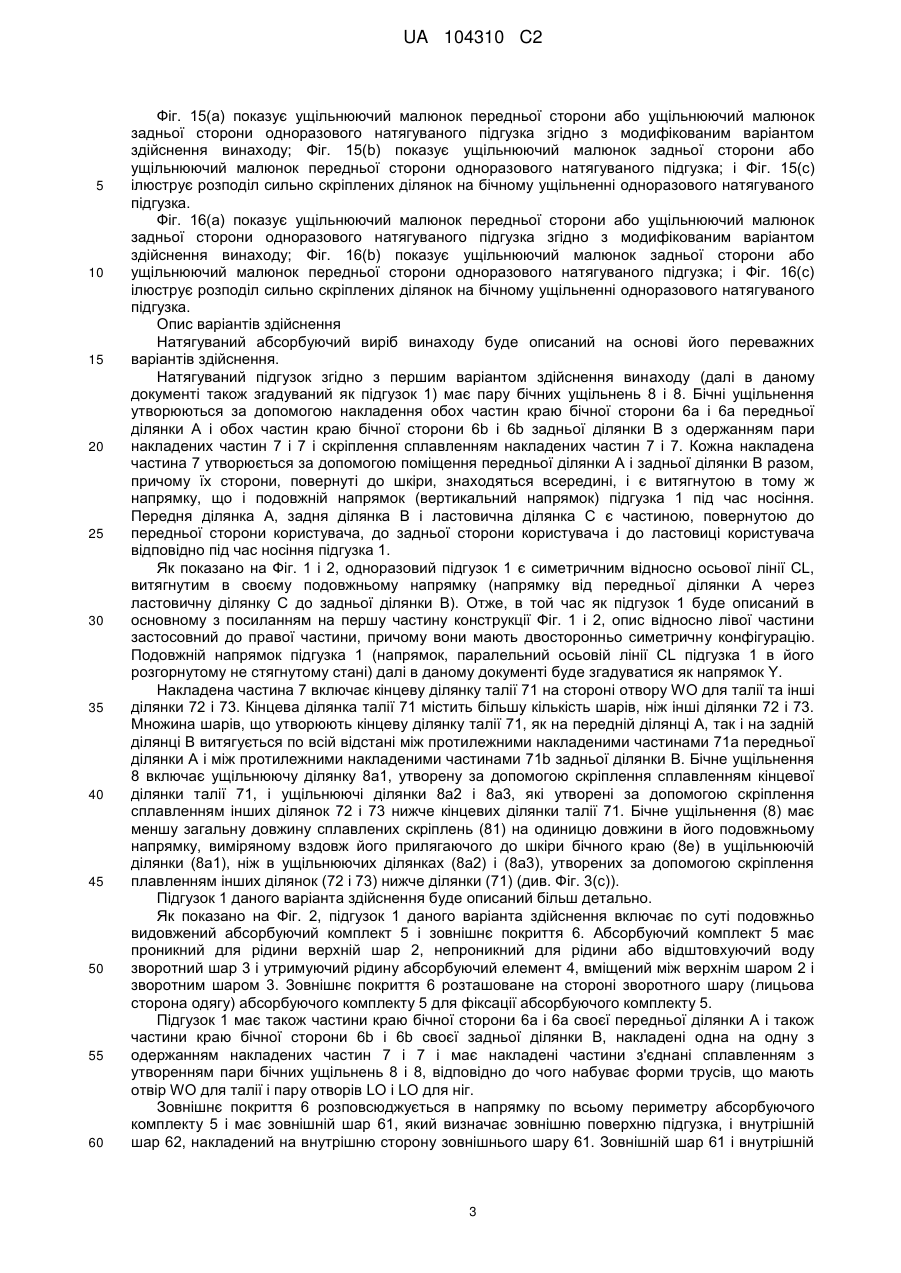

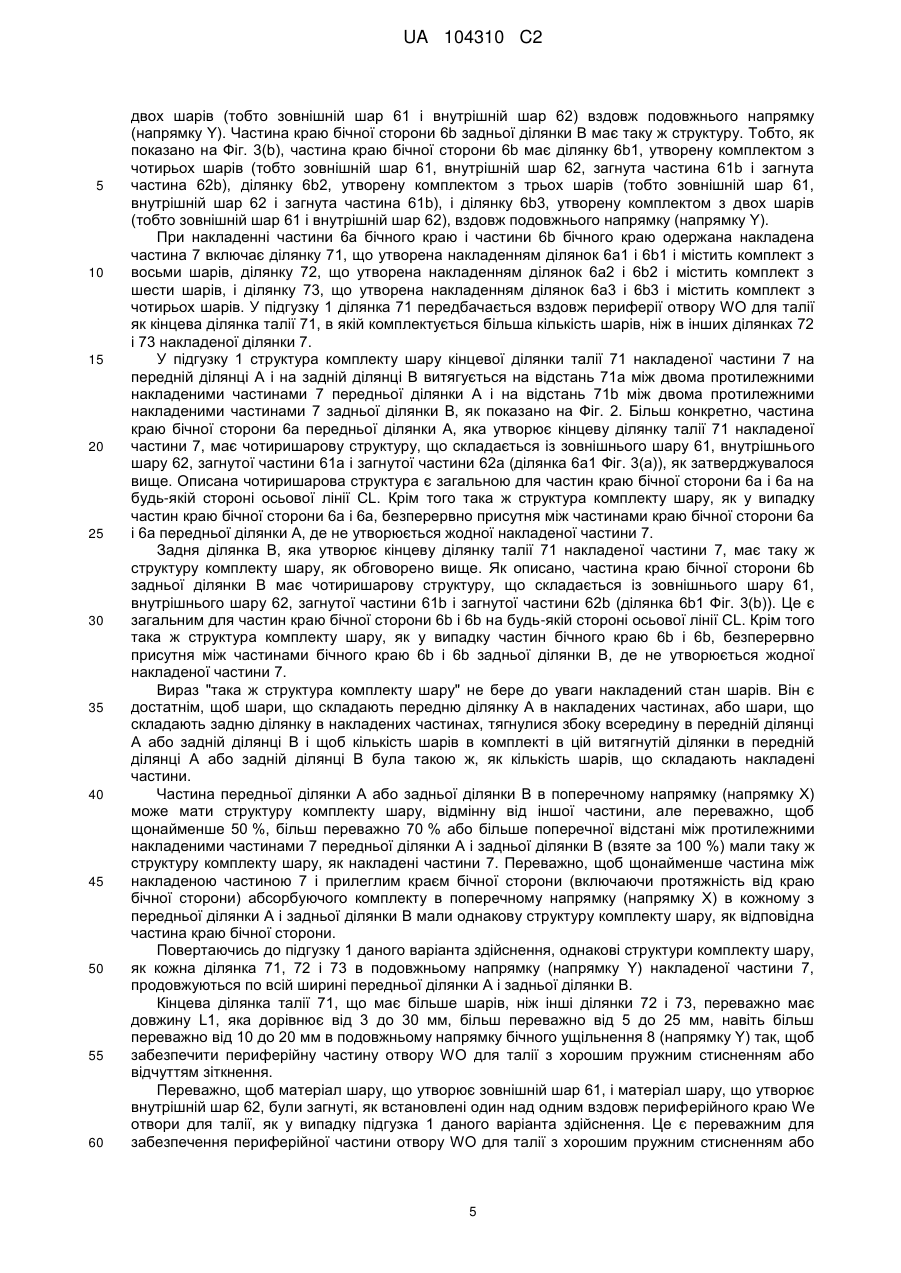

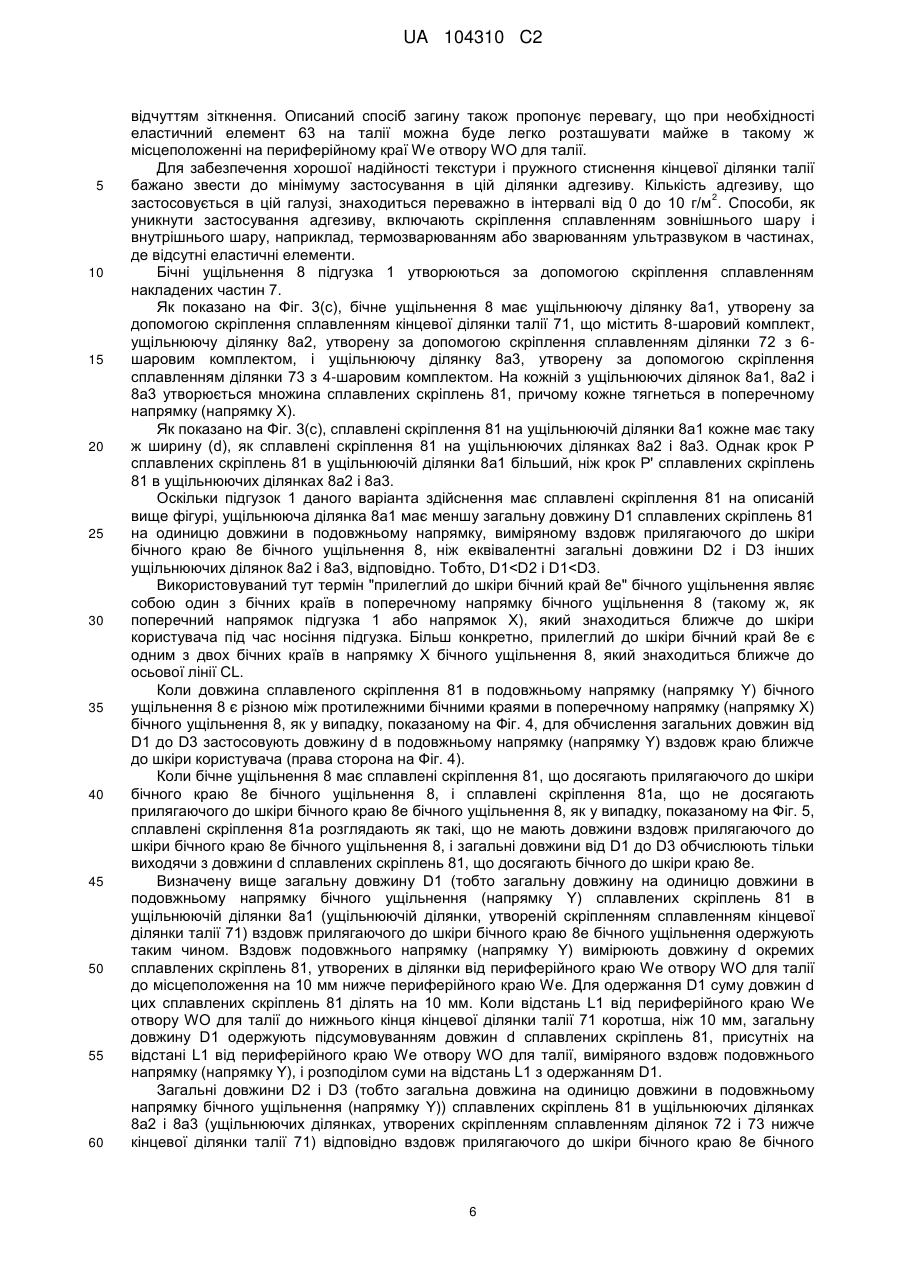

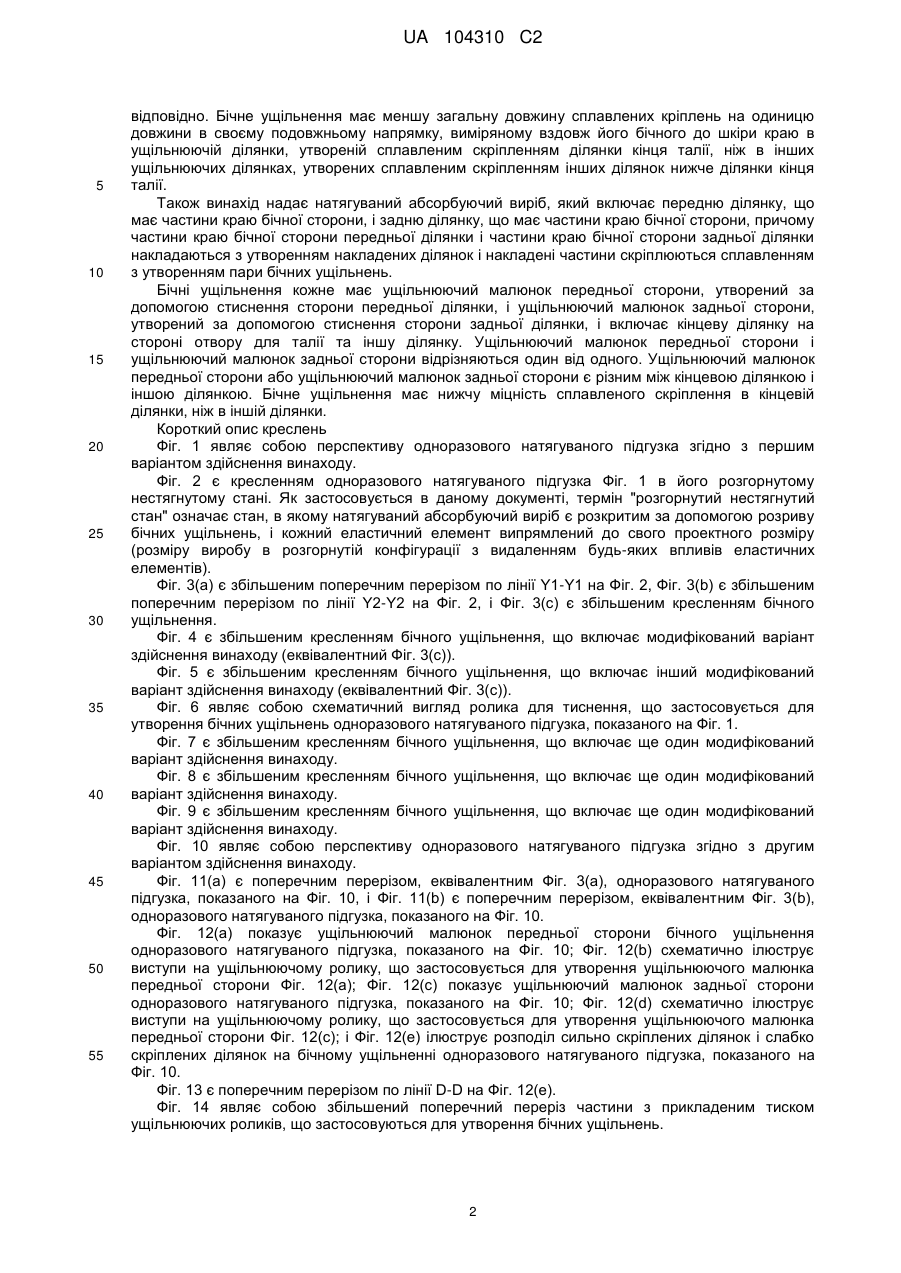

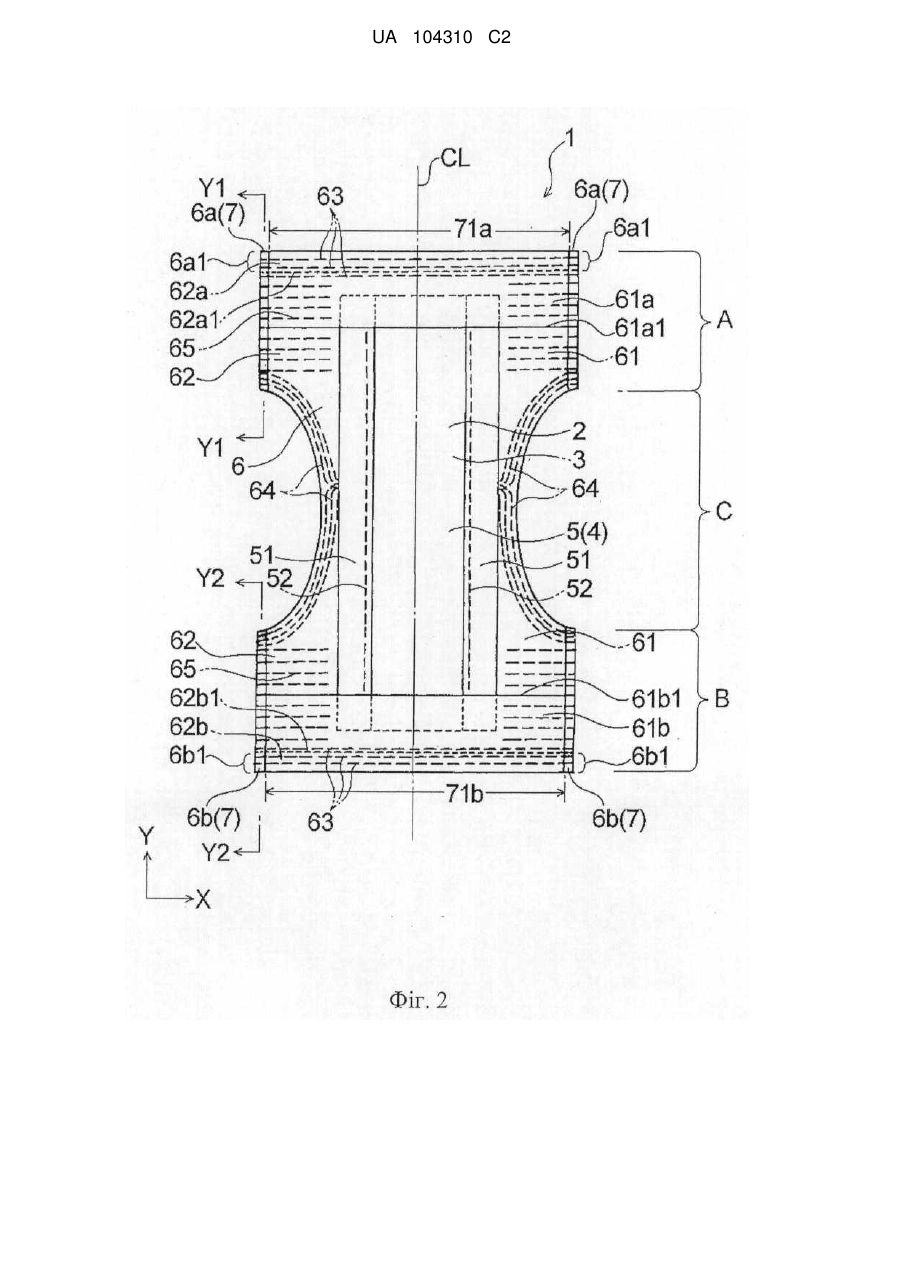

Реферат: Заявлений натягуваний абсорбуючий виріб (1) має накладені разом обидві частини (6а) бічного краю передньої ділянки і обидві частини (6b) бічного краю задньої ділянки і накладену частину (7), скріплену сплавленням з утворенням пари бічних ущільнень (8). Накладена частина (7) включає кінцеву область талії (71) на стороні отвору для талії, де комплектується більша кількість шарів, ніж в інших областях (72 і 73). Структура комплекту шарів кінцевої області талії (71) в кожній з передньої і задньої ділянок витягується між накладеними частинами в кожній з передньої і задньої ділянок. Бічне ущільнення (8) має меншу загальну довжину сплавлених скріплень (81) на одиницю довжини в своєму подовжньому напрямку, виміряному вздовж його прилягаючого до шкіри бічного краю (8е) в ущільнюючій області (8а1), утвореній за допомогою скріплення сплавленням кінцевої області талії (71), ніж в інших ущільнюючих областях (8а2 і 8а3), утворених за допомогою скріплення сплавленням інших областей (72 і 73) нижче області (71). UA 104310 C2 (12) UA 104310 C2 UA 104310 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід стосується натягуваного абсорбуючого виробу, такого як одноразовий підгузок. Рівень техніки Відомий натягуваний абсорбуючий виріб (або типу трусів), який включає верхній шар, зворотний шар і утримуючий рідину абсорбуючий елемент і має передню ділянку і задню ділянку, причому обидва бічних краї передньої і обидва бічні краї задньої ділянки накладаються лицем до лиця і скріплюються за допомогою сплавлення з утворенням пари бічних ущільнень. Були зроблені різні пропозиції малюнка сплавлених скріплень, які потрібно утворити для різних цілей на бічних ущільненнях. Наприклад, заявник даного винаходу раніше запропонував одноразовий натягуваний підгузок, що забезпечує хороше прилягання, в той же час, який зберігає хорошу зручність і текстуру для користувача (див. нижче патентну літературу 1), в якому частини бічного ущільнення, які розташовуються на периферійній частині отвору для талії і периферійної частини отвору для ніг, мають переривисті сплавлені кріплення, причому кожна частина має несплавлену ділянку в своїй середині в напрямку ширини бічного ущільнення. Патентна література 2 (див. нижче) розкриває предмет одягу, такий як підгузок, утворений накладеними деталями передньої ділянки шва і деталями задньої ділянки шва з утворенням отвору для талії і двох отворів для ніг, в якому деталі шва накладаються за допомогою утворення ряду кріплень, згрупованих у множину груп. Заявник даного винаходу також пропонував натягуваний абсорбуючий виріб, бічні ущільнення якого мають достатню міцність кріплення, хорошу текстуру і легкість розриву (див. нижче патентну літературу 3). Бічне ущільнення одержане міцно скріпленими ділянками, утвореними натиском як від сторони передньої ділянки, так і від сторони задньої ділянки, слабко скріплені ділянки, утворені натисканням або від сторони передньої ділянки або від сторони задньої ділянки і не скріплені ділянки, що не одержали ніякого стискаючого зусилля ні з якої сторони. Список переліків Патентна література: Патентна література 1: JP 10-137287А Патентна література 2: JP 2002-369842А Патентна література 3: JP 2001-120595А Суть винаходу Однак одноразовий підгузок патентної літератури 1 може мати сплавлені скріплення вздовж прилягаючого до шкіри бічного краю бічного ущільнення, що дають незручність талії користувача або подразнюючі шкіру, наприклад, на талії, руках або ногах при натягуванні користувачем або особою, що обслуговує. Під час носіння підгузка користувачем окружність талії користувача є відносно великою і змінюється із зміною положення користувача або внаслідок його дихання. Отже, пружне стиснення і м'якість цієї частини підгузка, яка знаходиться в контакті з талією, дуже сильно впливають на зручність користувача. У цьому відношенні у предмета одягу патентної літератури 2 відсутній аналіз м'якості і відчуття частини талії. Крім того, деталі шва передньої ділянки та деталі шва задньої ділянки накладаються із зовнішньої (або внутрішньої) сторони першої і зовнішньої (або внутрішньої) сторони останньої, звернених одна до одної. Цей спосіб накладення вимагає ускладненого виробничого обладнання. У випадку одноразового підгузка патентної літератури 3 сильно скріплені ділянки можуть дати користувачеві незручність або подразнити шкіру користувача або особи, що обслуговує, коли спрямоване вниз або убік (в напрямку, вертикальному до шкіри користувача) стискальне зусилля впливає на периферійну частину отвору для талії при надяганні підгузка або в ході носіння. Винахід надає натягуваний абсорбуючий виріб, який включає передню ділянку, що має частини країв бічної сторони, і задню ділянку, що має частини краю бічної сторони, причому частини краю бічної сторони передньої ділянки і частини краю бічної сторони задньої ділянки накладаються з утворенням накладених частин і накладені частини скріплюються плавленням з утворенням пари бічних ущільнень. Накладені частини, кожна, мають кінцеву ділянку талії на стороні отвору для талії. Кінцева ділянка талії включає комплект більшої кількості шарів, ніж будь-яка інша ділянка накладеної частини. Укомплектована шарами структура, утворююча кінцеву ділянку талії як на передній ділянці, так і на задній ділянці, витягується над всією відстанню між протилежними накладеними частинами передньої ділянки і між протилежними накладеними частинами задньої ділянки, 1 UA 104310 C2 5 10 15 20 25 30 35 40 45 50 55 відповідно. Бічне ущільнення має меншу загальну довжину сплавлених кріплень на одиницю довжини в своєму подовжньому напрямку, виміряному вздовж його бічного до шкіри краю в ущільнюючій ділянки, утвореній сплавленим скріпленням ділянки кінця талії, ніж в інших ущільнюючих ділянках, утворених сплавленим скріпленням інших ділянок нижче ділянки кінця талії. Також винахід надає натягуваний абсорбуючий виріб, який включає передню ділянку, що має частини краю бічної сторони, і задню ділянку, що має частини краю бічної сторони, причому частини краю бічної сторони передньої ділянки і частини краю бічної сторони задньої ділянки накладаються з утворенням накладених ділянок і накладені частини скріплюються сплавленням з утворенням пари бічних ущільнень. Бічні ущільнення кожне має ущільнюючий малюнок передньої сторони, утворений за допомогою стиснення сторони передньої ділянки, і ущільнюючий малюнок задньої сторони, утворений за допомогою стиснення сторони задньої ділянки, і включає кінцеву ділянку на стороні отвору для талії та іншу ділянку. Ущільнюючий малюнок передньої сторони і ущільнюючий малюнок задньої сторони відрізняються один від одного. Ущільнюючий малюнок передньої сторони або ущільнюючий малюнок задньої сторони є різним між кінцевою ділянкою і іншою ділянкою. Бічне ущільнення має нижчу міцність сплавленого скріплення в кінцевій ділянки, ніж в іншій ділянки. Короткий опис креслень Фіг. 1 являє собою перспективу одноразового натягуваного підгузка згідно з першим варіантом здійснення винаходу. Фіг. 2 є кресленням одноразового натягуваного підгузка Фіг. 1 в його розгорнутому нестягнутому стані. Як застосовується в даному документі, термін "розгорнутий нестягнутий стан" означає стан, в якому натягуваний абсорбуючий виріб є розкритим за допомогою розриву бічних ущільнень, і кожний еластичний елемент випрямлений до свого проектного розміру (розміру виробу в розгорнутій конфігурації з видаленням будь-яких впливів еластичних елементів). Фіг. 3(а) є збільшеним поперечним перерізом по лінії Y1-Y1 на Фіг. 2, Фіг. 3(b) є збільшеним поперечним перерізом по лінії Y2-Y2 на Фіг. 2, і Фіг. 3(с) є збільшеним кресленням бічного ущільнення. Фіг. 4 є збільшеним кресленням бічного ущільнення, що включає модифікований варіант здійснення винаходу (еквівалентний Фіг. 3(с)). Фіг. 5 є збільшеним кресленням бічного ущільнення, що включає інший модифікований варіант здійснення винаходу (еквівалентний Фіг. 3(с)). Фіг. 6 являє собою схематичний вигляд ролика для тиснення, що застосовується для утворення бічних ущільнень одноразового натягуваного підгузка, показаного на Фіг. 1. Фіг. 7 є збільшеним кресленням бічного ущільнення, що включає ще один модифікований варіант здійснення винаходу. Фіг. 8 є збільшеним кресленням бічного ущільнення, що включає ще один модифікований варіант здійснення винаходу. Фіг. 9 є збільшеним кресленням бічного ущільнення, що включає ще один модифікований варіант здійснення винаходу. Фіг. 10 являє собою перспективу одноразового натягуваного підгузка згідно з другим варіантом здійснення винаходу. Фіг. 11(а) є поперечним перерізом, еквівалентним Фіг. 3(а), одноразового натягуваного підгузка, показаного на Фіг. 10, і Фіг. 11(b) є поперечним перерізом, еквівалентним Фіг. 3(b), одноразового натягуваного підгузка, показаного на Фіг. 10. Фіг. 12(а) показує ущільнюючий малюнок передньої сторони бічного ущільнення одноразового натягуваного підгузка, показаного на Фіг. 10; Фіг. 12(b) схематично ілюструє виступи на ущільнюючому ролику, що застосовується для утворення ущільнюючого малюнка передньої сторони Фіг. 12(а); Фіг. 12(с) показує ущільнюючий малюнок задньої сторони одноразового натягуваного підгузка, показаного на Фіг. 10; Фіг. 12(d) схематично ілюструє виступи на ущільнюючому ролику, що застосовується для утворення ущільнюючого малюнка передньої сторони Фіг. 12(с); і Фіг. 12(е) ілюструє розподіл сильно скріплених ділянок і слабко скріплених ділянок на бічному ущільненні одноразового натягуваного підгузка, показаного на Фіг. 10. Фіг. 13 є поперечним перерізом по лінії D-D на Фіг. 12(е). Фіг. 14 являє собою збільшений поперечний переріз частини з прикладеним тиском ущільнюючих роликів, що застосовуються для утворення бічних ущільнень. 2 UA 104310 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 15(а) показує ущільнюючий малюнок передньої сторони або ущільнюючий малюнок задньої сторони одноразового натягуваного підгузка згідно з модифікованим варіантом здійснення винаходу; Фіг. 15(b) показує ущільнюючий малюнок задньої сторони або ущільнюючий малюнок передньої сторони одноразового натягуваного підгузка; і Фіг. 15(с) ілюструє розподіл сильно скріплених ділянок на бічному ущільненні одноразового натягуваного підгузка. Фіг. 16(а) показує ущільнюючий малюнок передньої сторони або ущільнюючий малюнок задньої сторони одноразового натягуваного підгузка згідно з модифікованим варіантом здійснення винаходу; Фіг. 16(b) показує ущільнюючий малюнок задньої сторони або ущільнюючий малюнок передньої сторони одноразового натягуваного підгузка; і Фіг. 16(с) ілюструє розподіл сильно скріплених ділянок на бічному ущільненні одноразового натягуваного підгузка. Опис варіантів здійснення Натягуваний абсорбуючий виріб винаходу буде описаний на основі його переважних варіантів здійснення. Натягуваний підгузок згідно з першим варіантом здійснення винаходу (далі в даному документі також згадуваний як підгузок 1) має пару бічних ущільнень 8 і 8. Бічні ущільнення утворюються за допомогою накладення обох частин краю бічної сторони 6а і 6а передньої ділянки А і обох частин краю бічної сторони 6b і 6b задньої ділянки В з одержанням пари накладених частин 7 і 7 і скріплення сплавленням накладених частин 7 і 7. Кожна накладена частина 7 утворюється за допомогою поміщення передньої ділянки А і задньої ділянки В разом, причому їх сторони, повернуті до шкіри, знаходяться всередині, і є витягнутою в тому ж напрямку, що і подовжній напрямок (вертикальний напрямок) підгузка 1 під час носіння. Передня ділянка А, задня ділянка В і ластовична ділянка С є частиною, повернутою до передньої сторони користувача, до задньої сторони користувача і до ластовиці користувача відповідно під час носіння підгузка 1. Як показано на Фіг. 1 і 2, одноразовий підгузок 1 є симетричним відносно осьової лінії CL, витягнутим в своєму подовжньому напрямку (напрямку від передньої ділянки А через ластовичну ділянку С до задньої ділянки В). Отже, в той час як підгузок 1 буде описаний в основному з посиланням на першу частину конструкції Фіг. 1 і 2, опис відносно лівої частини застосовний до правої частини, причому вони мають двосторонньо симетричну конфігурацію. Подовжній напрямок підгузка 1 (напрямок, паралельний осьовій лінії CL підгузка 1 в його розгорнутому не стягнутому стані) далі в даному документі буде згадуватися як напрямок Y. Накладена частина 7 включає кінцеву ділянку талії 71 на стороні отвору WO для талії та інші ділянки 72 і 73. Кінцева ділянка талії 71 містить більшу кількість шарів, ніж інші ділянки 72 і 73. Множина шарів, що утворюють кінцеву ділянку талії 71, як на передній ділянці А, так і на задній ділянці В витягується по всій відстані між протилежними накладеними частинами 71а передньої ділянки А і між протилежними накладеними частинами 71b задньої ділянки В. Бічне ущільнення 8 включає ущільнюючу ділянку 8а1, утворену за допомогою скріплення сплавленням кінцевої ділянки талії 71, і ущільнюючі ділянки 8а2 і 8а3, які утворені за допомогою скріплення сплавленням інших ділянок 72 і 73 нижче кінцевих ділянки талії 71. Бічне ущільнення (8) має меншу загальну довжину сплавлених скріплень (81) на одиницю довжини в його подовжньому напрямку, виміряному вздовж його прилягаючого до шкіри бічного краю (8е) в ущільнюючій ділянки (8а1), ніж в ущільнюючих ділянках (8а2) і (8а3), утворених за допомогою скріплення плавленням інших ділянок (72 і 73) нижче ділянки (71) (див. Фіг. 3(с)). Підгузок 1 даного варіанта здійснення буде описаний більш детально. Як показано на Фіг. 2, підгузок 1 даного варіанта здійснення включає по суті подовжньо видовжений абсорбуючий комплект 5 і зовнішнє покриття 6. Абсорбуючий комплект 5 має проникний для рідини верхній шар 2, непроникний для рідини або відштовхуючий воду зворотний шар 3 і утримуючий рідину абсорбуючий елемент 4, вміщений між верхнім шаром 2 і зворотним шаром 3. Зовнішнє покриття 6 розташоване на стороні зворотного шару (лицьова сторона одягу) абсорбуючого комплекту 5 для фіксації абсорбуючого комплекту 5. Підгузок 1 має також частини краю бічної сторони 6а і 6а своєї передньої ділянки А і також частини краю бічної сторони 6b і 6b своєї задньої ділянки В, накладені одна на одну з одержанням накладених частин 7 і 7 і має накладені частини з'єднані сплавленням з утворенням пари бічних ущільнень 8 і 8, відповідно до чого набуває форми трусів, що мають отвір WO для талії і пару отворів LO і LO для ніг. Зовнішнє покриття 6 розповсюджується в напрямку по всьому периметру абсорбуючого комплекту 5 і має зовнішній шар 61, який визначає зовнішню поверхню підгузка, і внутрішній шар 62, накладений на внутрішню сторону зовнішнього шару 61. Зовнішній шар 61 і внутрішній 3 UA 104310 C2 5 10 15 20 25 30 35 40 45 50 55 60 шар 62 загнуті вздовж лінії, розташованої зовні подовжніх (в напрямку Y) кінців абсорбуючого комплекту 5, на внутрішній шар 62 з утворенням загнутих частин 61а, 61b, 62а і 62b. Як показано на Фіг. 2, зовнішнє покриття 6 має також свої краї бічної сторони, увігнуто загнуті в своїй подовжній (в напрямку Y) середній частині. Тобто, зовнішнє покриття 6 має свою подовжню звужену середню частину. Як показано на Фіг. 1-3, зовнішнє покриття 6 складається із зовнішнього шару 61, що визначає зовнішню поверхню підгузка, внутрішнього шару 62, накладеного на внутрішню сторону зовнішнього шару 61, і еластичних елементів, фіксовано розташованих між двома шарами 61 і 62. Еластичні елементи включають множину еластичних елементів 63 на талії, множину еластичних ножних елементів 64 і множину еластичних елементів 65 нижче талії. Еластичні елементи 63 талії розташовуються в периферійній частині передньої ділянки А і задньої ділянки В вздовж отвору WO для талії. Кожний еластичний елемент 63 талії фіксується в своєму розтягнутому стані в поперечному напрямку підгузка 1. Поперечний напрямок підгузка 1 в ході носіння є таким же, як напрямок вздовж окружності талії або частини нижче талії користувача. Поперечний напрямок підгузка 1 (напрямок, перпендикулярний осьовій лінії CL підгузка 1 в його розгорнутому не стягнутому стані) буде далі в даному документі згадуватися як напрямок Х. Ножні еластичні елементи 64 розташовуються в периферійній частині кожного ножного отвору LO, як показано на Фіг. 2. Кожний ножний еластичний елемент 64 фіксується в своєму розтягнутому стані вздовж напрямку окружності ножного отвору LO. Еластичні елементи 65 нижче талії розташовуються між еластичними елементами 63 талії і кінцем ластовичної ділянки С в кожній з передньої ділянки А і задньої ділянки В, як показано на Фіг. 2. Еластичні елементи 65 нижче талії нарізно передбачаються на обох сторонах осьової лінії CL, причому кожний фіксується вздовж поперечного напрямку підгузка 1. Як показано на Фіг. 2, 3(а) і 3(b), листовий матеріал, що утворює зовнішній шар 61 підгузка 1, має довжину, витягнуту в подовжньому напрямку (напрямку Y) назовні від ділянки, де еластичні елементи 63 талії утримуються між зовнішнім шаром 61 і внутрішнім шаром 62 всередині кожної з передньої ділянки А і задньої ділянки В. Витягнута частина зовнішнього шару 61 заломлюється над периферійним краєм We отвору WO для талії на внутрішній шар 62 з утворенням загнутих частин 61а і 61b. Як показано на Фіг. 2 і 3(а), загнута частина 61а витягується так, щоб її подовжній (в напрямку Y) кінець 61а1 вийшов за межі подовжнього (в напрямку Y) кінця абсорбуючого комплекту 5 на передній ділянці А у напрямку до ластовичної ділянки С. Подібним чином, загнута частина 61b витягується так, щоб її подовжній (в напрямку Y) кінець 61b1 вийшов за межі подовжнього (в напрямку Y) кінця абсорбуючого комплекту 5 на задній ділянці В у напрямку до ластовичної ділянки С, як показано на Фіг. 2 і 3(b). Як показано на Фіг. 2, 3(а) і 3(b), листовий матеріал, що утворює внутрішній шар 62 підгузка 1, має довжину, витягнуту в подовжньому напрямку (напрямку Y) назовні від ділянки, де еластичні елементи 63 талії утримуються між зовнішнім шаром 61 і внутрішнім шаром 62 всередині кожного з передньої ділянки А і задньої ділянки В. Витягнута частина внутрішнього шару 62 заломлюється на себе над периферійним краєм We отвору WO для талії як елемент із зовнішнім шаром 61 з утворенням загнутих частин 62а і 62b. Як показано на Фіг. 2 і 3(а), загнута частина 62а витягується так, щоб її подовжній (в напрямку Y) кінець 62а1 досяг точки поряд із середньою точкою між периферійним краєм We отвору WO для талії і кінцем абсорбуючого комплекту 5 на передній ділянці А. Подібним чином, загнута частина 62b витягується так, щоб її подовжній (в напрямку Y) кінець 62b1 досяг точки поруч із середньою точкою між периферійним краєм We отвору WO для талії і кінцем абсорбуючого комплекту 5 на задній ділянці В, як показано на Фіг. 2 і 3(b). Тобто, довжина в подовжньому напрямку (напрямку Y) загнутих частин 62а і 62b є коротшою, ніж довжина загнутих частин 61а і 61b. Як показано на Фіг. 2, один подовжній (в напрямку Y) кінець абсорбуючого складального елемента 5 фіксують між внутрішнім шаром 62 і загнутою частиною 61а або 61b зовнішнього шару 61 в поперечній середній частині кожної з передньої ділянки А і задньої ділянки В. Довжина в подовжньому напрямку (напрямку Y) загнутих частин 62а і 62b на передній ділянці А і задній ділянці В відповідно є однаковою (по суті однаковою) на всій ширині (в поперечному напрямку) передньої ділянки А і задньої ділянки В відповідно. Як показано на Фіг. 3(а), частина краю бічної сторони 6а передньої ділянки А має ділянку 6а1, утворену комплектом з чотирьох шарів (тобто зовнішній шар 61, внутрішній шар 62, загнута частина 61а і загнута частина 62а), ділянку 6а2, утворену комплектом з трьох шарів (тобто зовнішній шар 61, внутрішній шар 62 і загнута частина 61а) і ділянку 6а3, утворену комплектом з 4 UA 104310 C2 5 10 15 20 25 30 35 40 45 50 55 60 двох шарів (тобто зовнішній шар 61 і внутрішній шар 62) вздовж подовжнього напрямку (напрямку Y). Частина краю бічної сторони 6b задньої ділянки В має таку ж структуру. Тобто, як показано на Фіг. 3(b), частина краю бічної сторони 6b має ділянку 6b1, утворену комплектом з чотирьох шарів (тобто зовнішній шар 61, внутрішній шар 62, загнута частина 61b і загнута частина 62b), ділянку 6b2, утворену комплектом з трьох шарів (тобто зовнішній шар 61, внутрішній шар 62 і загнута частина 61b), і ділянку 6b3, утворену комплектом з двох шарів (тобто зовнішній шар 61 і внутрішній шар 62), вздовж подовжнього напрямку (напрямку Y). При накладенні частини 6а бічного краю і частини 6b бічного краю одержана накладена частина 7 включає ділянку 71, що утворена накладенням ділянок 6а1 і 6b1 і містить комплект з восьми шарів, ділянку 72, що утворена накладенням ділянок 6а2 і 6b2 і містить комплект з шести шарів, і ділянку 73, що утворена накладенням ділянок 6а3 і 6b3 і містить комплект з чотирьох шарів. У підгузку 1 ділянка 71 передбачається вздовж периферії отвору WO для талії як кінцева ділянка талії 71, в якій комплектується більша кількість шарів, ніж в інших ділянках 72 і 73 накладеної ділянки 7. У підгузку 1 структура комплекту шару кінцевої ділянки талії 71 накладеної частини 7 на передній ділянці А і на задній ділянці В витягується на відстань 71а між двома протилежними накладеними частинами 7 передньої ділянки А і на відстань 71b між двома протилежними накладеними частинами 7 задньої ділянки В, як показано на Фіг. 2. Більш конкретно, частина краю бічної сторони 6а передньої ділянки А, яка утворює кінцеву ділянку талії 71 накладеної частини 7, має чотиришарову структуру, що складається із зовнішнього шару 61, внутрішнього шару 62, загнутої частини 61а і загнутої частини 62а (ділянка 6а1 Фіг. 3(а)), як затверджувалося вище. Описана чотиришарова структура є загальною для частин краю бічної сторони 6а і 6а на будь-якій стороні осьової лінії CL. Крім того така ж структура комплекту шару, як у випадку частин краю бічної сторони 6а і 6а, безперервно присутня між частинами краю бічної сторони 6а і 6а передньої ділянки А, де не утворюється жодної накладеної частини 7. Задня ділянка В, яка утворює кінцеву ділянку талії 71 накладеної частини 7, має таку ж структуру комплекту шару, як обговорено вище. Як описано, частина краю бічної сторони 6b задньої ділянки В має чотиришарову структуру, що складається із зовнішнього шару 61, внутрішнього шару 62, загнутої частини 61b і загнутої частини 62b (ділянка 6b1 Фіг. 3(b)). Це є загальним для частин краю бічної сторони 6b і 6b на будь-якій стороні осьової лінії CL. Крім того така ж структура комплекту шару, як у випадку частин бічного краю 6b і 6b, безперервно присутня між частинами бічного краю 6b і 6b задньої ділянки В, де не утворюється жодної накладеної частини 7. Вираз "така ж структура комплекту шару" не бере до уваги накладений стан шарів. Він є достатнім, щоб шари, що складають передню ділянку А в накладених частинах, або шари, що складають задню ділянку в накладених частинах, тягнулися збоку всередину в передній ділянці А або задній ділянці В і щоб кількість шарів в комплекті в цій витягнутій ділянки в передній ділянці А або задній ділянці В була такою ж, як кількість шарів, що складають накладені частини. Частина передньої ділянки А або задньої ділянки В в поперечному напрямку (напрямку Х) може мати структуру комплекту шару, відмінну від іншої частини, але переважно, щоб щонайменше 50 %, більш переважно 70 % або більше поперечної відстані між протилежними накладеними частинами 7 передньої ділянки А і задньої ділянки В (взяте за 100 %) мали таку ж структуру комплекту шару, як накладені частини 7. Переважно, щоб щонайменше частина між накладеною частиною 7 і прилеглим краєм бічної сторони (включаючи протяжність від краю бічної сторони) абсорбуючого комплекту в поперечному напрямку (напрямку Х) в кожному з передньої ділянки А і задньої ділянки В мали однакову структуру комплекту шару, як відповідна частина краю бічної сторони. Повертаючись до підгузку 1 даного варіанта здійснення, однакові структури комплекту шару, як кожна ділянка 71, 72 і 73 в подовжньому напрямку (напрямку Y) накладеної частини 7, продовжуються по всій ширині передньої ділянки А і задньої ділянки В. Кінцева ділянка талії 71, що має більше шарів, ніж інші ділянки 72 і 73, переважно має довжину L1, яка дорівнює від 3 до 30 мм, більш переважно від 5 до 25 мм, навіть більш переважно від 10 до 20 мм в подовжньому напрямку бічного ущільнення 8 (напрямку Y) так, щоб забезпечити периферійну частину отвору WO для талії з хорошим пружним стисненням або відчуттям зіткнення. Переважно, щоб матеріал шару, що утворює зовнішній шар 61, і матеріал шару, що утворює внутрішній шар 62, були загнуті, як встановлені один над одним вздовж периферійного краю We отвори для талії, як у випадку підгузка 1 даного варіанта здійснення. Це є переважним для забезпечення периферійної частини отвору WO для талії з хорошим пружним стисненням або 5 UA 104310 C2 5 10 15 20 25 30 35 40 45 50 55 60 відчуттям зіткнення. Описаний спосіб загину також пропонує перевагу, що при необхідності еластичний елемент 63 на талії можна буде легко розташувати майже в такому ж місцеположенні на периферійному краї We отвору WO для талії. Для забезпечення хорошої надійності текстури і пружного стиснення кінцевої ділянки талії бажано звести до мінімуму застосування в цій ділянки адгезиву. Кількість адгезиву, що 2 застосовується в цій галузі, знаходиться переважно в інтервалі від 0 до 10 г/м . Способи, як уникнути застосування адгезиву, включають скріплення сплавленням зовнішнього шару і внутрішнього шару, наприклад, термозварюванням або зварюванням ультразвуком в частинах, де відсутні еластичні елементи. Бічні ущільнення 8 підгузка 1 утворюються за допомогою скріплення сплавленням накладених частин 7. Як показано на Фіг. 3(с), бічне ущільнення 8 має ущільнюючу ділянку 8а1, утворену за допомогою скріплення сплавленням кінцевої ділянки талії 71, що містить 8-шаровий комплект, ущільнюючу ділянку 8а2, утворену за допомогою скріплення сплавленням ділянки 72 з 6шаровим комплектом, і ущільнюючу ділянку 8а3, утворену за допомогою скріплення сплавленням ділянки 73 з 4-шаровим комплектом. На кожній з ущільнюючих ділянок 8а1, 8а2 і 8а3 утворюється множина сплавлених скріплень 81, причому кожне тягнеться в поперечному напрямку (напрямку Х). Як показано на Фіг. 3(с), сплавлені скріплення 81 на ущільнюючій ділянки 8а1 кожне має таку ж ширину (d), як сплавлені скріплення 81 на ущільнюючих ділянках 8а2 і 8а3. Однак крок Р сплавлених скріплень 81 в ущільнюючій ділянки 8а1 більший, ніж крок Р' сплавлених скріплень 81 в ущільнюючих ділянках 8а2 і 8а3. Оскільки підгузок 1 даного варіанта здійснення має сплавлені скріплення 81 на описаній вище фігурі, ущільнююча ділянка 8а1 має меншу загальну довжину D1 сплавлених скріплень 81 на одиницю довжини в подовжньому напрямку, виміряному вздовж прилягаючого до шкіри бічного краю 8е бічного ущільнення 8, ніж еквівалентні загальні довжини D2 і D3 інших ущільнюючих ділянок 8а2 і 8а3, відповідно. Тобто, D1
