Абсорбуючий виріб

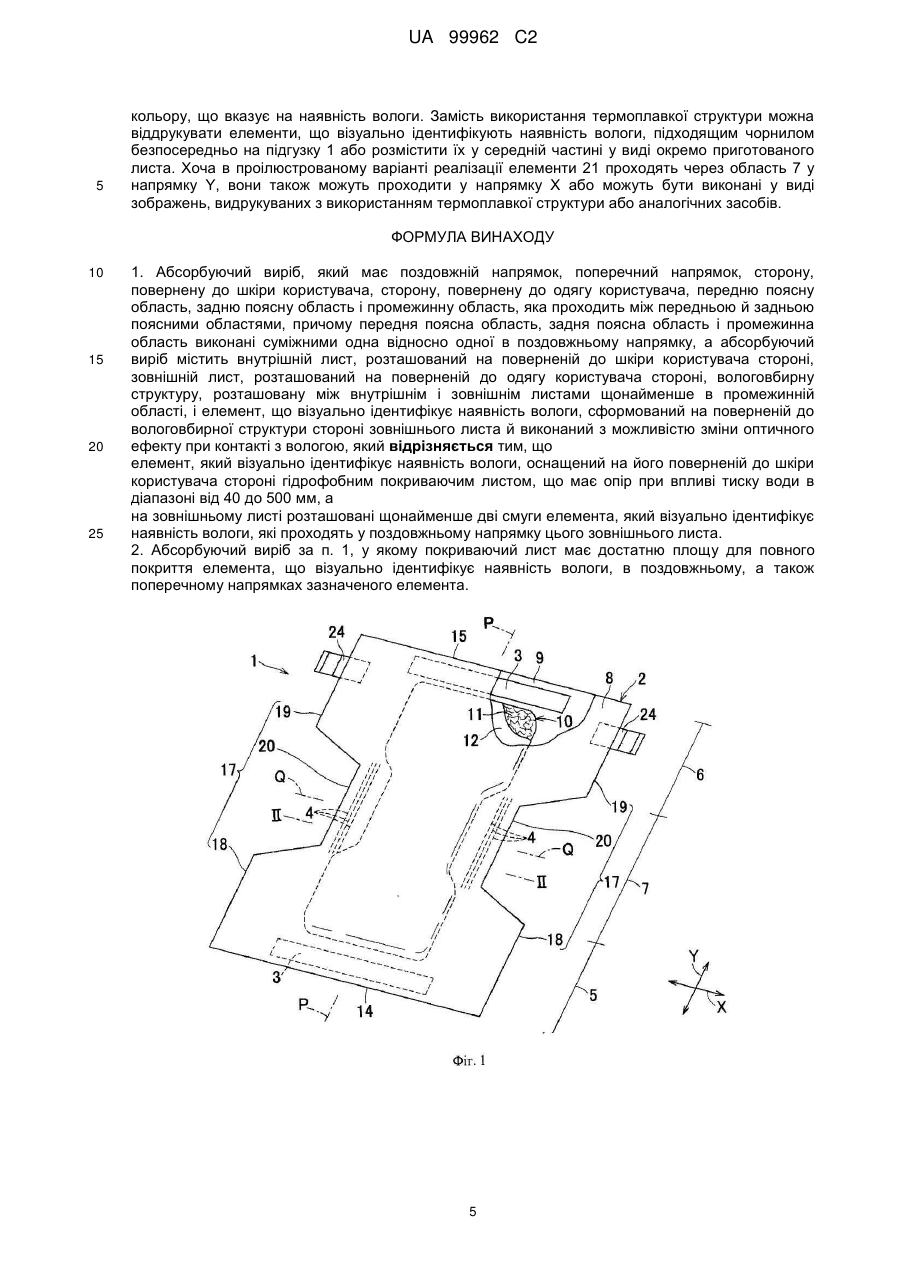

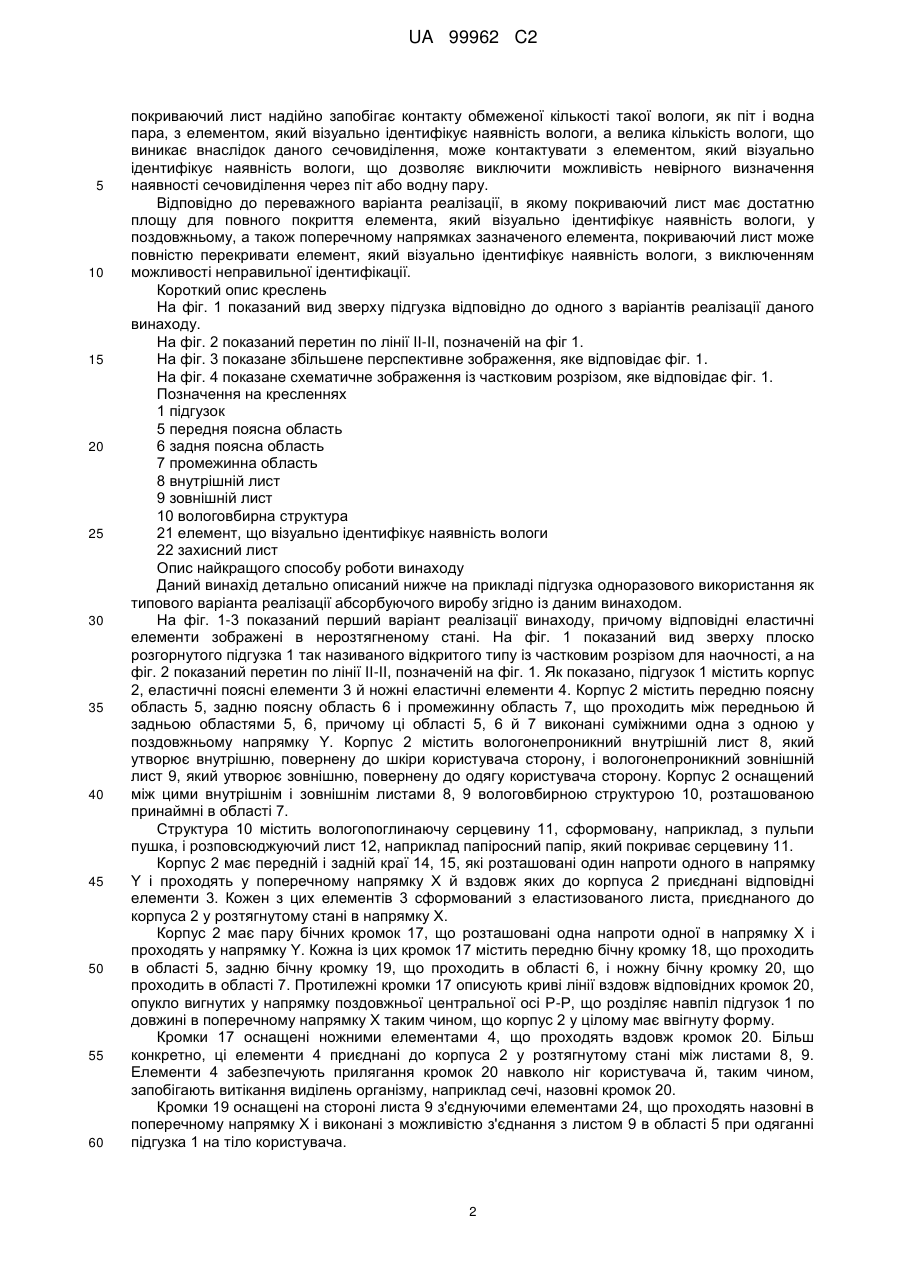

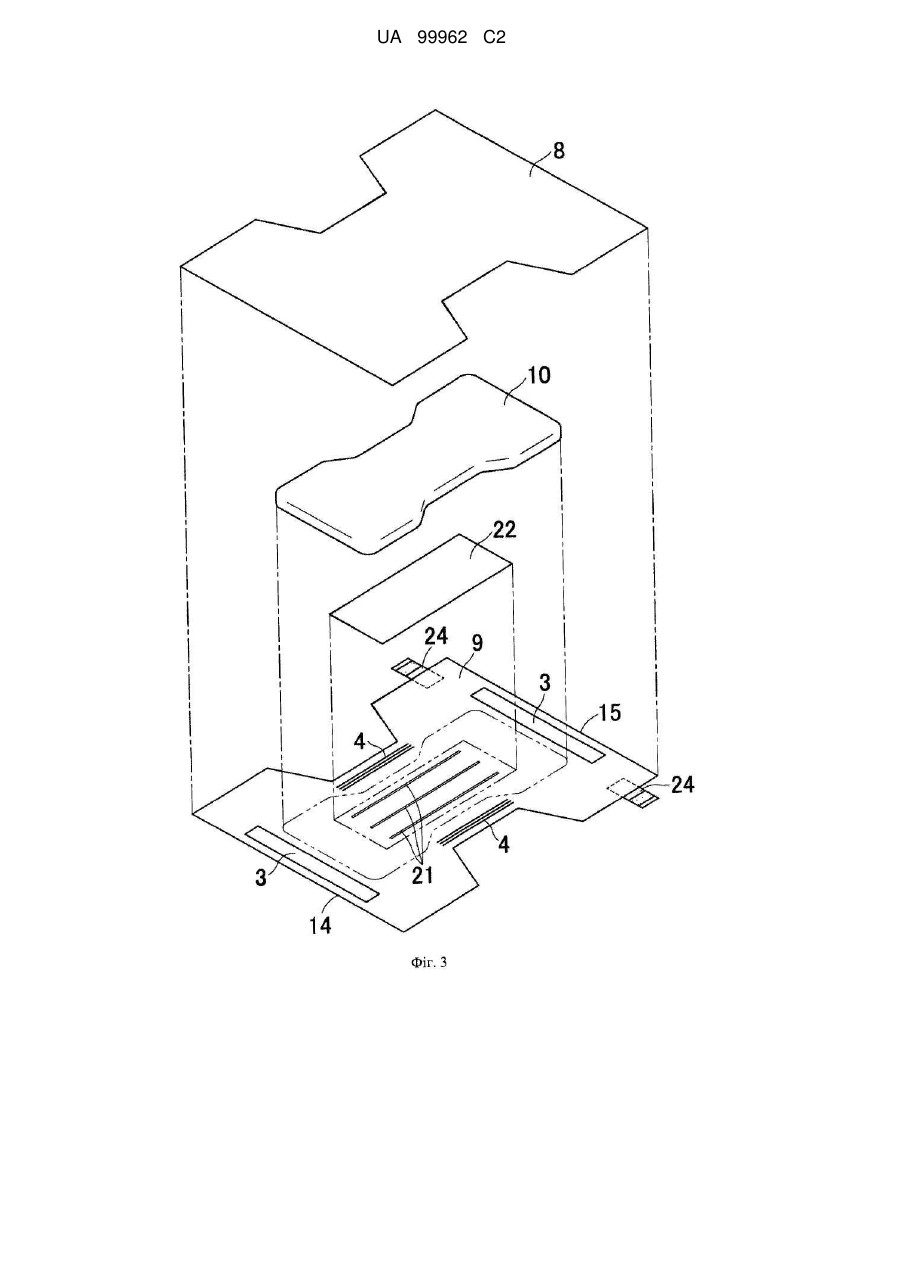

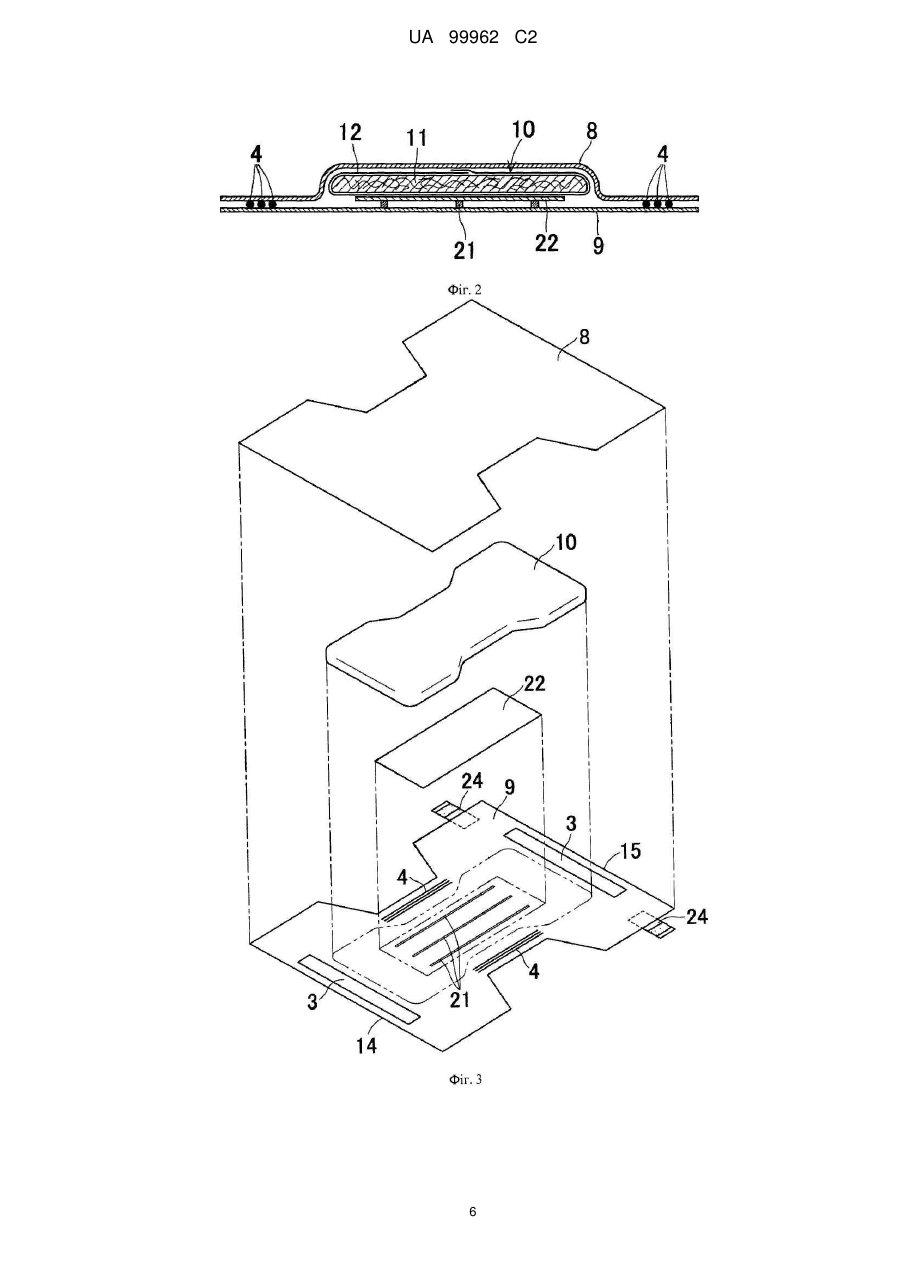

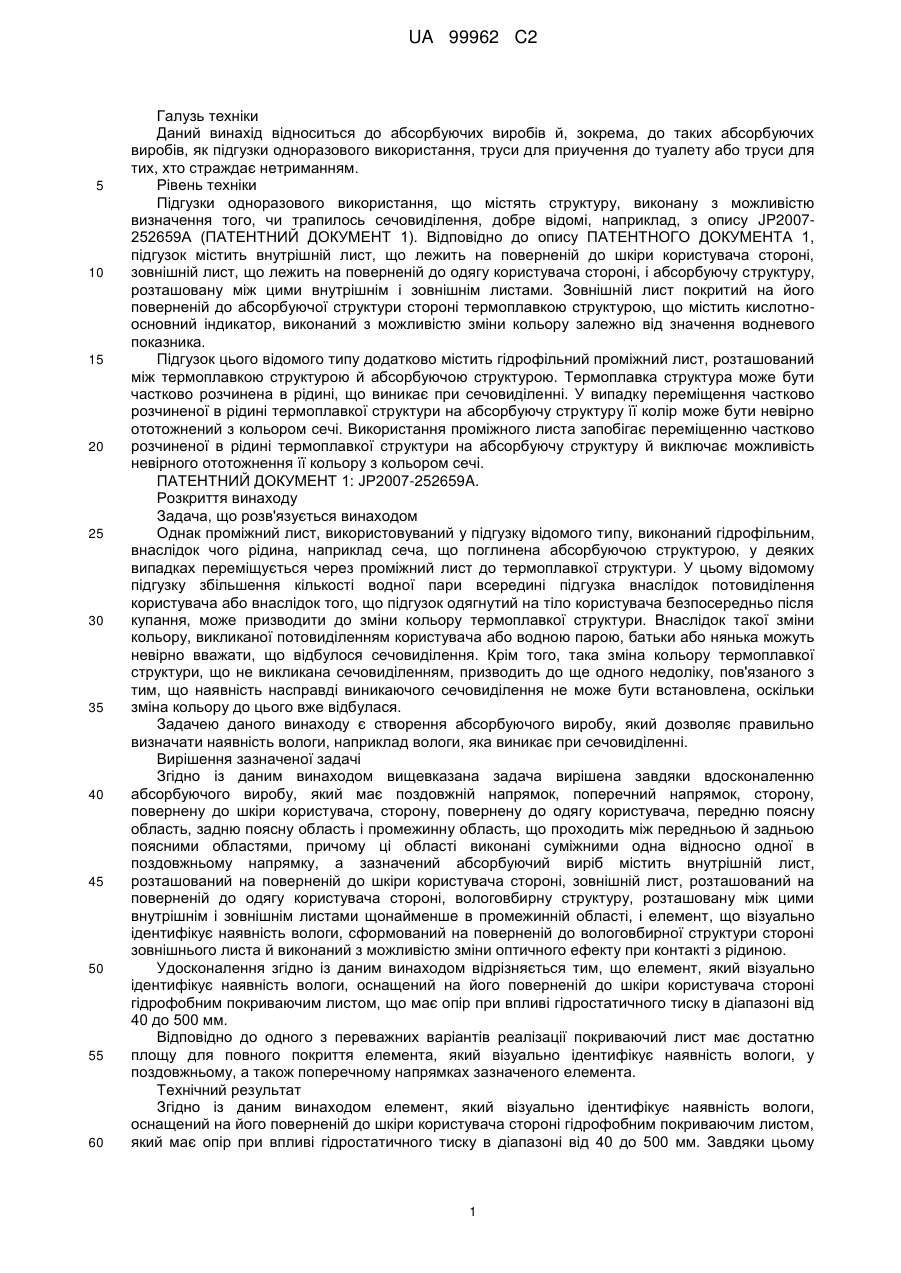

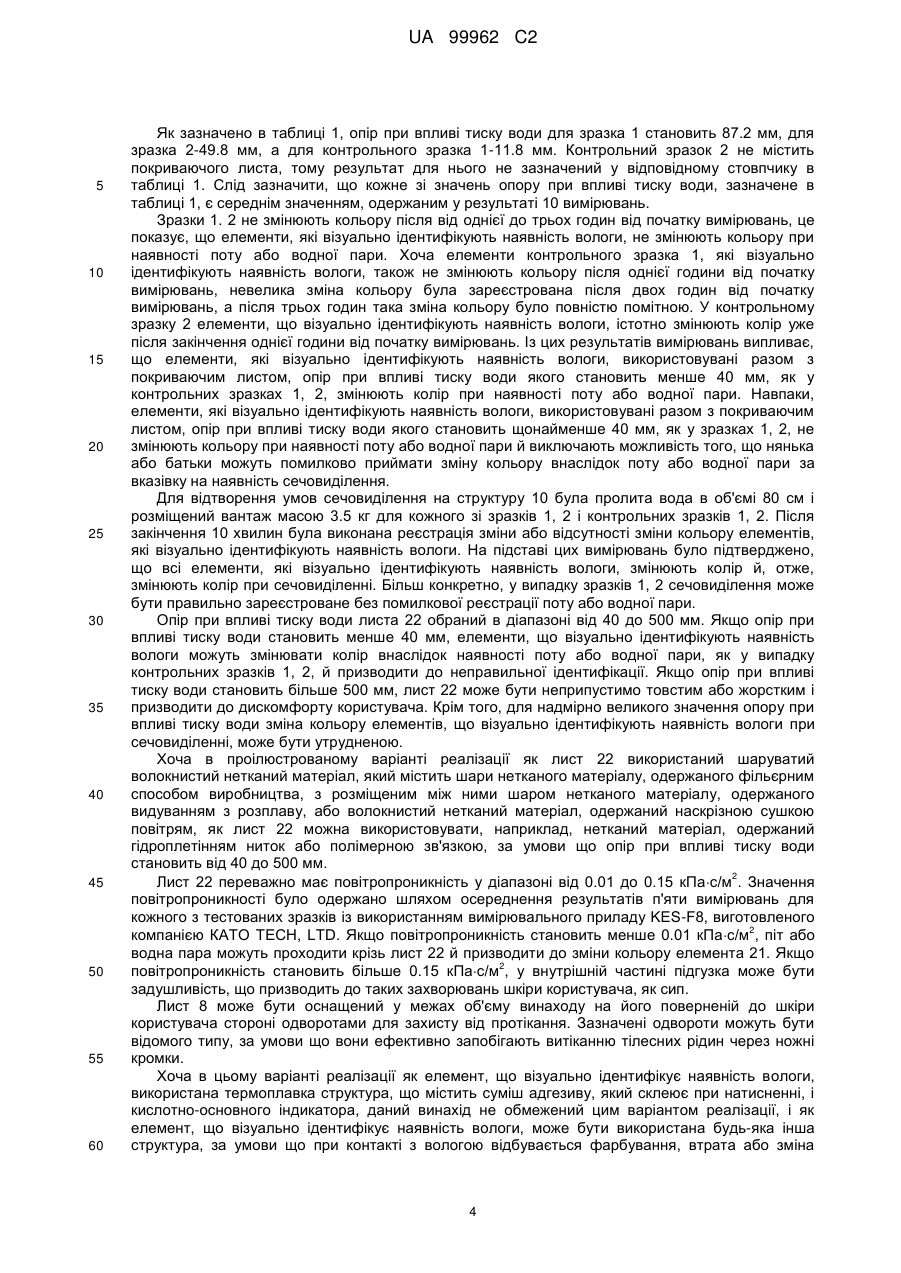

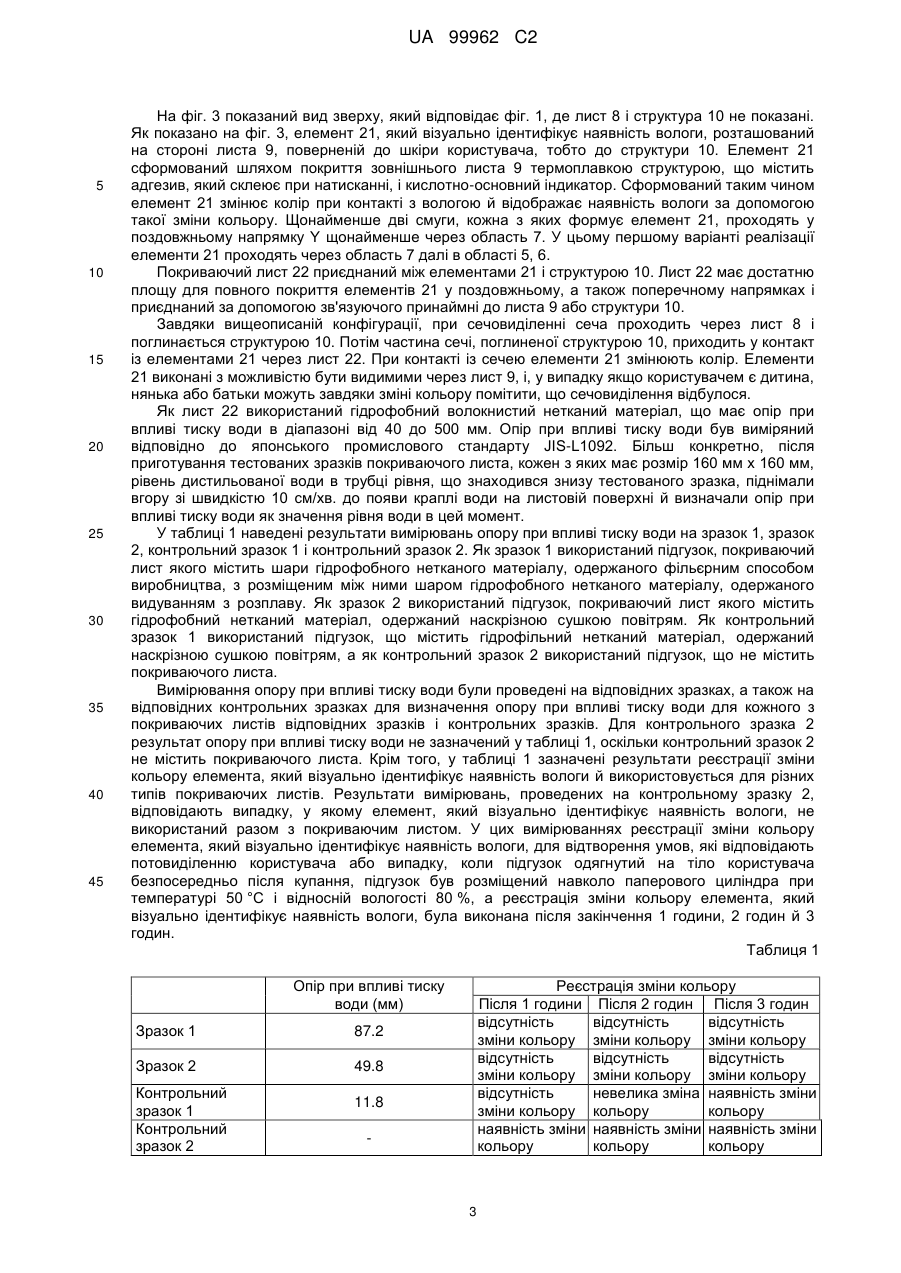

Реферат: Зовнішній лист 9 заявленого абсорбуючого виробу оснащений на його стороні, поверненій до шкіри користувача, тобто до вологовбирної структури 10, елементами 21, які візуально ідентифікують наявність вологи. Елементи 21 сформовані шляхом покриття листа 9 термоплавкою структурою, яка містить суміш адгезиву, що склеює при натисканні, і кислотноосновного індикатора. Принаймні дві смуги термоплавкої структури, які формують елементи 21, що візуально ідентифікують наявність вологи, проходять у поздовжньому напрямку Y. Між елементами 21 і структурою 10 розташований покриваючий лист 22, що має достатню площу для повного покриття елементів 21 у поздовжньому, а також поперечному напрямках і приєднаний за допомогою зв'язуючого принаймні до листа 9 або структури 10. Як лист 22 використаний гідрофобний волокнистий нетканий матеріал, що має опір при впливі тиску води в діапазоні від 40 до 500 мм. Задачею даного винаходу є створення абсорбуючого виробу, який дозволяє правильно визначати наявність вологи, наприклад вологи, що виникає при сечовиділенні. UA 99962 C2 (12) UA 99962 C2 UA 99962 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід відноситься до абсорбуючих виробів й, зокрема, до таких абсорбуючих виробів, як підгузки одноразового використання, труси для приучення до туалету або труси для тих, хто страждає нетриманням. Рівень техніки Підгузки одноразового використання, що містять структуру, виконану з можливістю визначення того, чи трапилось сечовиділення, добре відомі, наприклад, з опису JP2007252659А (ПАТЕНТНИЙ ДОКУМЕНТ 1). Відповідно до опису ПАТЕНТНОГО ДОКУМЕНТА 1, підгузок містить внутрішній лист, що лежить на поверненій до шкіри користувача стороні, зовнішній лист, що лежить на поверненій до одягу користувача стороні, і абсорбуючу структуру, розташовану між цими внутрішнім і зовнішнім листами. Зовнішній лист покритий на його поверненій до абсорбуючої структури стороні термоплавкою структурою, що містить кислотноосновний індикатор, виконаний з можливістю зміни кольору залежно від значення водневого показника. Підгузок цього відомого типу додатково містить гідрофільний проміжний лист, розташований між термоплавкою структурою й абсорбуючою структурою. Термоплавка структура може бути частково розчинена в рідині, що виникає при сечовиділенні. У випадку переміщення частково розчиненої в рідині термоплавкої структури на абсорбуючу структуру її колір може бути невірно ототожнений з кольором сечі. Використання проміжного листа запобігає переміщенню частково розчиненої в рідині термоплавкої структури на абсорбуючу структуру й виключає можливість невірного ототожнення її кольору з кольором сечі. ПАТЕНТНИЙ ДОКУМЕНТ 1: JP2007-252659A. Розкриття винаходу Задача, що розв'язується винаходом Однак проміжний лист, використовуваний у підгузку відомого типу, виконаний гідрофільним, внаслідок чого рідина, наприклад сеча, що поглинена абсорбуючою структурою, у деяких випадках переміщується через проміжний лист до термоплавкої структури. У цьому відомому підгузку збільшення кількості водної пари всередині підгузка внаслідок потовиділення користувача або внаслідок того, що підгузок одягнутий на тіло користувача безпосередньо після купання, може призводити до зміни кольору термоплавкої структури. Внаслідок такої зміни кольору, викликаної потовиділенням користувача або водною парою, батьки або нянька можуть невірно вважати, що відбулося сечовиділення. Крім того, така зміна кольору термоплавкої структури, що не викликана сечовиділенням, призводить до ще одного недоліку, пов'язаного з тим, що наявність насправді виникаючого сечовиділення не може бути встановлена, оскільки зміна кольору до цього вже відбулася. Задачею даного винаходу є створення абсорбуючого виробу, який дозволяє правильно визначати наявність вологи, наприклад вологи, яка виникає при сечовиділенні. Вирішення зазначеної задачі Згідно із даним винаходом вищевказана задача вирішена завдяки вдосконаленню абсорбуючого виробу, який має поздовжній напрямок, поперечний напрямок, сторону, повернену до шкіри користувача, сторону, повернену до одягу користувача, передню поясну область, задню поясну область і промежинну область, що проходить між передньою й задньою поясними областями, причому ці області виконані суміжними одна відносно одної в поздовжньому напрямку, а зазначений абсорбуючий виріб містить внутрішній лист, розташований на поверненій до шкіри користувача стороні, зовнішній лист, розташований на поверненій до одягу користувача стороні, вологовбирну структуру, розташовану між цими внутрішнім і зовнішнім листами щонайменше в промежинній області, і елемент, що візуально ідентифікує наявність вологи, сформований на поверненій до вологовбирної структури стороні зовнішнього листа й виконаний з можливістю зміни оптичного ефекту при контакті з рідиною. Удосконалення згідно із даним винаходом відрізняється тим, що елемент, який візуально ідентифікує наявність вологи, оснащений на його поверненій до шкіри користувача стороні гідрофобним покриваючим листом, що має опір при впливі гідростатичного тиску в діапазоні від 40 до 500 мм. Відповідно до одного з переважних варіантів реалізації покриваючий лист має достатню площу для повного покриття елемента, який візуально ідентифікує наявність вологи, у поздовжньому, а також поперечному напрямках зазначеного елемента. Технічний результат Згідно із даним винаходом елемент, який візуально ідентифікує наявність вологи, оснащений на його поверненій до шкіри користувача стороні гідрофобним покриваючим листом, який має опір при впливі гідростатичного тиску в діапазоні від 40 до 500 мм. Завдяки цьому 1 UA 99962 C2 5 10 15 20 25 30 35 40 45 50 55 60 покриваючий лист надійно запобігає контакту обмеженої кількості такої вологи, як піт і водна пара, з елементом, який візуально ідентифікує наявність вологи, а велика кількість вологи, що виникає внаслідок даного сечовиділення, може контактувати з елементом, який візуально ідентифікує наявність вологи, що дозволяє виключити можливість невірного визначення наявності сечовиділення через піт або водну пару. Відповідно до переважного варіанта реалізації, в якому покриваючий лист має достатню площу для повного покриття елемента, який візуально ідентифікує наявність вологи, у поздовжньому, а також поперечному напрямках зазначеного елемента, покриваючий лист може повністю перекривати елемент, який візуально ідентифікує наявність вологи, з виключенням можливості неправильної ідентифікації. Короткий опис креслень На фіг. 1 показаний вид зверху підгузка відповідно до одного з варіантів реалізації даного винаходу. На фіг. 2 показаний перетин по лінії ІІ-ІІ, позначеній на фіг 1. На фіг. 3 показане збільшене перспективне зображення, яке відповідає фіг. 1. На фіг. 4 показане схематичне зображення із частковим розрізом, яке відповідає фіг. 1. Позначення на кресленнях 1 підгузок 5 передня поясна область 6 задня поясна область 7 промежинна область 8 внутрішній лист 9 зовнішній лист 10 вологовбирна структура 21 елемент, що візуально ідентифікує наявність вологи 22 захисний лист Опис найкращого способу роботи винаходу Даний винахід детально описаний нижче на прикладі підгузка одноразового використання як типового варіанта реалізації абсорбуючого виробу згідно із даним винаходом. На фіг. 1-3 показаний перший варіант реалізації винаходу, причому відповідні еластичні елементи зображені в нерозтягненому стані. На фіг. 1 показаний вид зверху плоско розгорнутого підгузка 1 так називаного відкритого типу із частковим розрізом для наочності, а на фіг. 2 показаний перетин по лінії ІІ-ІІ, позначеній на фіг. 1. Як показано, підгузок 1 містить корпус 2, еластичні поясні елементи 3 й ножні еластичні елементи 4. Корпус 2 містить передню поясну область 5, задню поясну область 6 і промежинну область 7, що проходить між передньою й задньою областями 5, 6, причому ці області 5, 6 й 7 виконані суміжними одна з одною у поздовжньому напрямку Y. Корпус 2 містить вологонепроникний внутрішній лист 8, який утворює внутрішню, повернену до шкіри користувача сторону, і вологонепроникний зовнішній лист 9, який утворює зовнішню, повернену до одягу користувача сторону. Корпус 2 оснащений між цими внутрішнім і зовнішнім листами 8, 9 вологовбирною структурою 10, розташованою принаймні в області 7. Структура 10 містить вологопоглинаючу серцевину 11, сформовану, наприклад, з пульпи пушка, і розповсюджуючий лист 12, наприклад папіросний папір, який покриває серцевину 11. Корпус 2 має передній і задній краї 14, 15, які розташовані один напроти одного в напрямку Y і проходять у поперечному напрямку X й вздовж яких до корпуса 2 приєднані відповідні елементи 3. Кожен з цих елементів 3 сформований з еластизованого листа, приєднаного до корпуса 2 у розтягнутому стані в напрямку X. Корпус 2 має пару бічних кромок 17, що розташовані одна напроти одної в напрямку X і проходять у напрямку Y. Кожна із цих кромок 17 містить передню бічну кромку 18, що проходить в області 5, задню бічну кромку 19, що проходить в області 6, і ножну бічну кромку 20, що проходить в області 7. Протилежні кромки 17 описують криві лінії вздовж відповідних кромок 20, опукло вигнутих у напрямку поздовжньої центральної осі Р-Р, що розділяє навпіл підгузок 1 по довжині в поперечному напрямку X таким чином, що корпус 2 у цілому має ввігнуту форму. Кромки 17 оснащені ножними елементами 4, що проходять вздовж кромок 20. Більш конкретно, ці елементи 4 приєднані до корпуса 2 у розтягнутому стані між листами 8, 9. Елементи 4 забезпечують прилягання кромок 20 навколо ніг користувача й, таким чином, запобігають витікання виділень організму, наприклад сечі, назовні кромок 20. Кромки 19 оснащені на стороні листа 9 з'єднуючими елементами 24, що проходять назовні в поперечному напрямку X і виконані з можливістю з'єднання з листом 9 в області 5 при одяганні підгузка 1 на тіло користувача. 2 UA 99962 C2 5 10 15 20 25 30 35 40 45 На фіг. 3 показаний вид зверху, який відповідає фіг. 1, де лист 8 і структура 10 не показані. Як показано на фіг. 3, елемент 21, який візуально ідентифікує наявність вологи, розташований на стороні листа 9, поверненій до шкіри користувача, тобто до структури 10. Елемент 21 сформований шляхом покриття зовнішнього листа 9 термоплавкою структурою, що містить адгезив, який склеює при натисканні, і кислотно-основний індикатор. Сформований таким чином елемент 21 змінює колір при контакті з вологою й відображає наявність вологи за допомогою такої зміни кольору. Щонайменше дві смуги, кожна з яких формує елемент 21, проходять у поздовжньому напрямку Y щонайменше через область 7. У цьому першому варіанті реалізації елементи 21 проходять через область 7 далі в області 5, 6. Покриваючий лист 22 приєднаний між елементами 21 і структурою 10. Лист 22 має достатню площу для повного покриття елементів 21 у поздовжньому, а також поперечному напрямках і приєднаний за допомогою зв'язуючого принаймні до листа 9 або структури 10. Завдяки вищеописаній конфігурації, при сечовиділенні сеча проходить через лист 8 і поглинається структурою 10. Потім частина сечі, поглиненої структурою 10, приходить у контакт із елементами 21 через лист 22. При контакті із сечею елементи 21 змінюють колір. Елементи 21 виконані з можливістю бути видимими через лист 9, і, у випадку якщо користувачем є дитина, нянька або батьки можуть завдяки зміні кольору помітити, що сечовиділення відбулося. Як лист 22 використаний гідрофобний волокнистий нетканий матеріал, що має опір при впливі тиску води в діапазоні від 40 до 500 мм. Опір при впливі тиску води був виміряний відповідно до японського промислового стандарту JIS-L1092. Більш конкретно, після приготування тестованих зразків покриваючого листа, кожен з яких має розмір 160 мм х 160 мм, рівень дистильованої води в трубці рівня, що знаходився знизу тестованого зразка, піднімали вгору зі швидкістю 10 см/хв. до появи краплі води на листовій поверхні й визначали опір при впливі тиску води як значення рівня води в цей момент. У таблиці 1 наведені результати вимірювань опору при впливі тиску води на зразок 1, зразок 2, контрольний зразок 1 і контрольний зразок 2. Як зразок 1 використаний підгузок, покриваючий лист якого містить шари гідрофобного нетканого матеріалу, одержаного фільєрним способом виробництва, з розміщеним між ними шаром гідрофобного нетканого матеріалу, одержаного видуванням з розплаву. Як зразок 2 використаний підгузок, покриваючий лист якого містить гідрофобний нетканий матеріал, одержаний наскрізною сушкою повітрям. Як контрольний зразок 1 використаний підгузок, що містить гідрофільний нетканий матеріал, одержаний наскрізною сушкою повітрям, а як контрольний зразок 2 використаний підгузок, що не містить покриваючого листа. Вимірювання опору при впливі тиску води були проведені на відповідних зразках, а також на відповідних контрольних зразках для визначення опору при впливі тиску води для кожного з покриваючих листів відповідних зразків і контрольних зразків. Для контрольного зразка 2 результат опору при впливі тиску води не зазначений у таблиці 1, оскільки контрольний зразок 2 не містить покриваючого листа. Крім того, у таблиці 1 зазначені результати реєстрації зміни кольору елемента, який візуально ідентифікує наявність вологи й використовується для різних типів покриваючих листів. Результати вимірювань, проведених на контрольному зразку 2, відповідають випадку, у якому елемент, який візуально ідентифікує наявність вологи, не використаний разом з покриваючим листом. У цих вимірюваннях реєстрації зміни кольору елемента, який візуально ідентифікує наявність вологи, для відтворення умов, які відповідають потовиділенню користувача або випадку, коли підгузок одягнутий на тіло користувача безпосередньо після купання, підгузок був розміщений навколо паперового циліндра при температурі 50 °C і відносній вологості 80 %, а реєстрація зміни кольору елемента, який візуально ідентифікує наявність вологи, була виконана після закінчення 1 години, 2 годин й 3 годин. Таблиця 1 Реєстрація зміни кольору Після 1 години Після 2 годин Після 3 годин відсутність відсутність відсутність зміни кольору зміни кольору зміни кольору відсутність відсутність відсутність зміни кольору зміни кольору зміни кольору відсутність невелика зміна наявність зміни зміни кольору кольору кольору наявність зміни наявність зміни наявність зміни кольору кольору кольору Опір при впливі тиску води (мм) Зразок 1 87.2 Зразок 2 49.8 Контрольний зразок 1 Контрольний зразок 2 11.8 3 UA 99962 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як зазначено в таблиці 1, опір при впливі тиску води для зразка 1 становить 87.2 мм, для зразка 2-49.8 мм, а для контрольного зразка 1-11.8 мм. Контрольний зразок 2 не містить покриваючого листа, тому результат для нього не зазначений у відповідному стовпчику в таблиці 1. Слід зазначити, що кожне зі значень опору при впливі тиску води, зазначене в таблиці 1, є середнім значенням, одержаним у результаті 10 вимірювань. Зразки 1. 2 не змінюють кольору після від однієї до трьох годин від початку вимірювань, це показує, що елементи, які візуально ідентифікують наявність вологи, не змінюють кольору при наявності поту або водної пари. Хоча елементи контрольного зразка 1, які візуально ідентифікують наявність вологи, також не змінюють кольору після однієї години від початку вимірювань, невелика зміна кольору була зареєстрована після двох годин від початку вимірювань, а після трьох годин така зміна кольору було повністю помітною. У контрольному зразку 2 елементи, що візуально ідентифікують наявність вологи, істотно змінюють колір уже після закінчення однієї години від початку вимірювань. Із цих результатів вимірювань випливає, що елементи, які візуально ідентифікують наявність вологи, використовувані разом з покриваючим листом, опір при впливі тиску води якого становить менше 40 мм, як у контрольних зразках 1, 2, змінюють колір при наявності поту або водної пари. Навпаки, елементи, які візуально ідентифікують наявність вологи, використовувані разом з покриваючим листом, опір при впливі тиску води якого становить щонайменше 40 мм, як у зразках 1, 2, не змінюють кольору при наявності поту або водної пари й виключають можливість того, що нянька або батьки можуть помилково приймати зміну кольору внаслідок поту або водної пари за вказівку на наявність сечовиділення. Для відтворення умов сечовиділення на структуру 10 була пролита вода в об'ємі 80 см і розміщений вантаж масою 3.5 кг для кожного зі зразків 1, 2 і контрольних зразків 1, 2. Після закінчення 10 хвилин була виконана реєстрація зміни або відсутності зміни кольору елементів, які візуально ідентифікують наявність вологи. На підставі цих вимірювань було підтверджено, що всі елементи, які візуально ідентифікують наявність вологи, змінюють колір й, отже, змінюють колір при сечовиділенні. Більш конкретно, у випадку зразків 1, 2 сечовиділення може бути правильно зареєстроване без помилкової реєстрації поту або водної пари. Опір при впливі тиску води листа 22 обраний в діапазоні від 40 до 500 мм. Якщо опір при впливі тиску води становить менше 40 мм, елементи, що візуально ідентифікують наявність вологи можуть змінювати колір внаслідок наявності поту або водної пари, як у випадку контрольних зразків 1, 2, й призводити до неправильної ідентифікації. Якщо опір при впливі тиску води становить більше 500 мм, лист 22 може бути неприпустимо товстим або жорстким і призводити до дискомфорту користувача. Крім того, для надмірно великого значення опору при впливі тиску води зміна кольору елементів, що візуально ідентифікують наявність вологи при сечовиділенні, може бути утрудненою. Хоча в проілюстрованому варіанті реалізації як лист 22 використаний шаруватий волокнистий нетканий матеріал, який містить шари нетканого матеріалу, одержаного фільєрним способом виробництва, з розміщеним між ними шаром нетканого матеріалу, одержаного видуванням з розплаву, або волокнистий нетканий матеріал, одержаний наскрізною сушкою повітрям, як лист 22 можна використовувати, наприклад, нетканий матеріал, одержаний гідроплетінням ниток або полімерною зв'язкою, за умови що опір при впливі тиску води становить від 40 до 500 мм. 2 Лист 22 переважно має повітропроникність у діапазоні від 0.01 до 0.15 кПас/м . Значення повітропроникності було одержано шляхом осереднення результатів п'яти вимірювань для кожного з тестованих зразків із використанням вимірювального приладу KES-F8, виготовленого 2 компанією КАТО TECH, LTD. Якщо повітропроникність становить менше 0.01 кПас/м , піт або водна пара можуть проходити крізь лист 22 й призводити до зміни кольору елемента 21. Якщо 2 повітропроникність становить більше 0.15 кПас/м , у внутрішній частині підгузка може бути задушливість, що призводить до таких захворювань шкіри користувача, як сип. Лист 8 може бути оснащений у межах об'єму винаходу на його поверненій до шкіри користувача стороні одворотами для захисту від протікання. Зазначені одвороти можуть бути відомого типу, за умови що вони ефективно запобігають витіканню тілесних рідин через ножні кромки. Хоча в цьому варіанті реалізації як елемент, що візуально ідентифікує наявність вологи, використана термоплавка структура, що містить суміш адгезиву, який склеює при натисненні, і кислотно-основного індикатора, даний винахід не обмежений цим варіантом реалізації, і як елемент, що візуально ідентифікує наявність вологи, може бути використана будь-яка інша структура, за умови що при контакті з вологою відбувається фарбування, втрата або зміна 4 UA 99962 C2 5 кольору, що вказує на наявність вологи. Замість використання термоплавкої структури можна віддрукувати елементи, що візуально ідентифікують наявність вологи, підходящим чорнилом безпосередньо на підгузку 1 або розмістити їх у середній частині у виді окремо приготованого листа. Хоча в проілюстрованому варіанті реалізації елементи 21 проходять через область 7 у напрямку Y, вони також можуть проходити у напрямку X або можуть бути виконані у виді зображень, видрукуваних з використанням термоплавкої структури або аналогічних засобів. ФОРМУЛА ВИНАХОДУ 10 15 20 25 1. Абсорбуючий виріб, який має поздовжній напрямок, поперечний напрямок, сторону, повернену до шкіри користувача, сторону, повернену до одягу користувача, передню поясну область, задню поясну область і промежинну область, яка проходить між передньою й задньою поясними областями, причому передня поясна область, задня поясна область і промежинна область виконані суміжними одна відносно одної в поздовжньому напрямку, а абсорбуючий виріб містить внутрішній лист, розташований на поверненій до шкіри користувача стороні, зовнішній лист, розташований на поверненій до одягу користувача стороні, вологовбирну структуру, розташовану між внутрішнім і зовнішнім листами щонайменше в промежинній області, і елемент, що візуально ідентифікує наявність вологи, сформований на поверненій до вологовбирної структури стороні зовнішнього листа й виконаний з можливістю зміни оптичного ефекту при контакті з вологою, який відрізняється тим, що елемент, який візуально ідентифікує наявність вологи, оснащений на його поверненій до шкіри користувача стороні гідрофобним покриваючим листом, що має опір при впливі тиску води в діапазоні від 40 до 500 мм, а на зовнішньому листі розташовані щонайменше дві смуги елемента, який візуально ідентифікує наявність вологи, які проходять у поздовжньому напрямку цього зовнішнього листа. 2. Абсорбуючий виріб за п. 1, у якому покриваючий лист має достатню площу для повного покриття елемента, що візуально ідентифікує наявність вологи, в поздовжньому, а також поперечному напрямках зазначеного елемента. 5 UA 99962 C2 6 UA 99962 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
