Натягуваний поглинаючий виріб

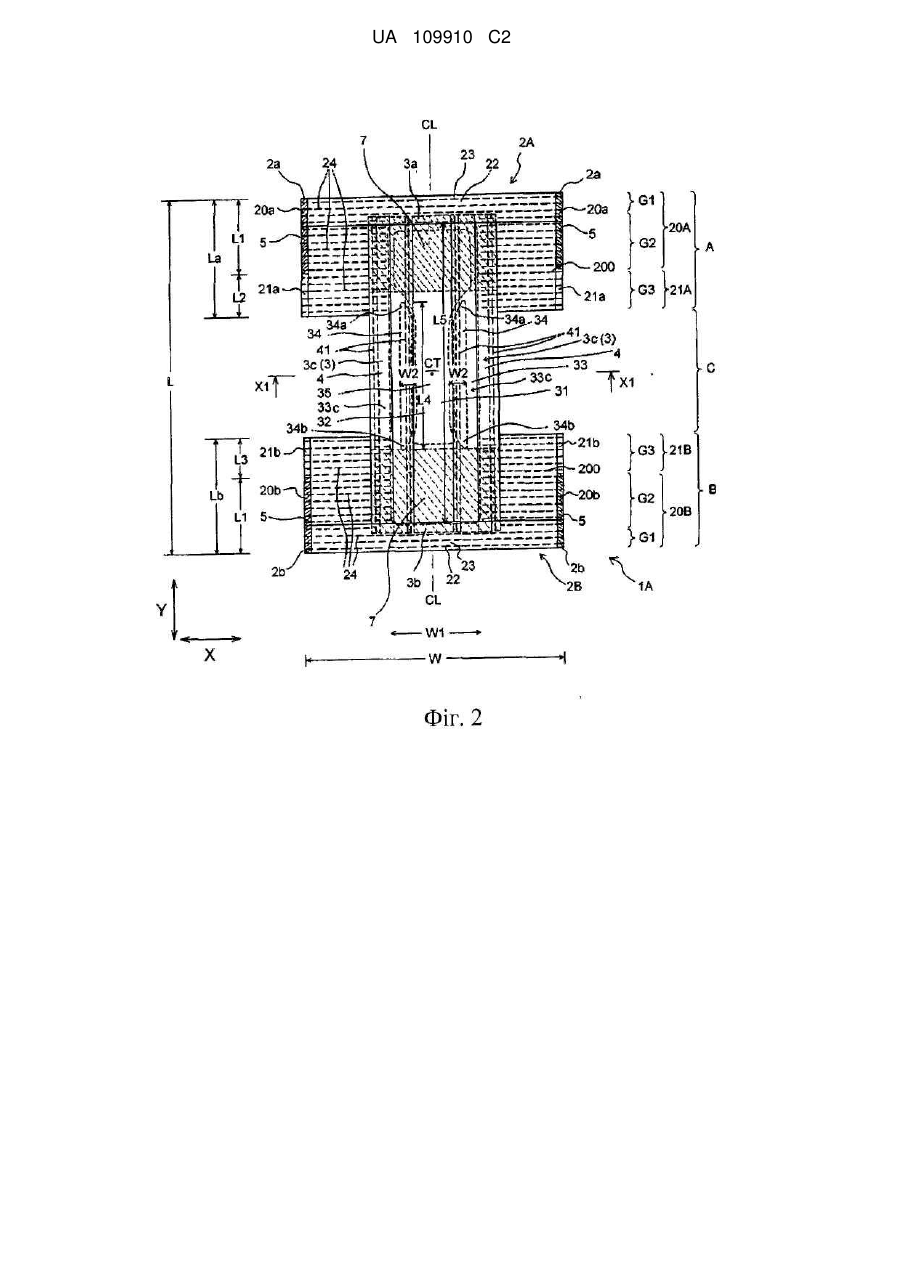

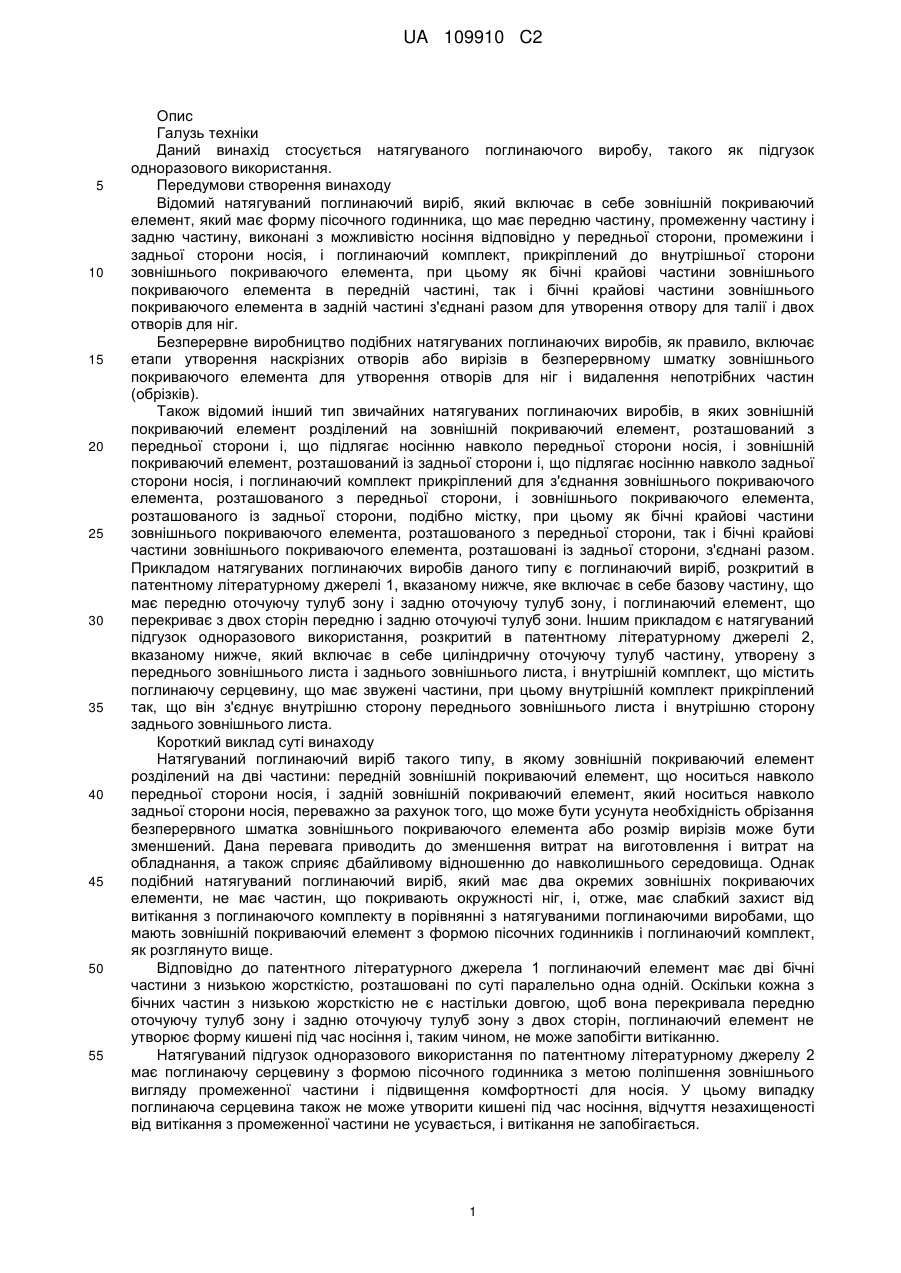

Реферат: Натягуваний поглинаючий виріб за винаходом включає в себе передню панель (2А), задню панель (2В), поглинаючий комплект (3), прикріплений до передньої і задньої панелей для з'єднання їх подібно містку, і стоячі зборки (4), розташовані вздовж кожної бічної частини (3с, 3с) поглинаючого комплекту (3). Поглинаючий комплект (3) включає в себе подовжений у вертикальному напрямку поглинаючий елемент (33). Поглинаючий елемент (33) має дві вільні від волокон зони (34, 34), що проходять в його подовжньому напрямку. Кожна з вільних від волокон зон (34, 34) простягається в передню панель (2А) і в задню панель (2В). UA 109910 C2 (12) UA 109910 C2 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 Опис Галузь техніки Даний винахід стосується натягуваного поглинаючого виробу, такого як підгузок одноразового використання. Передумови створення винаходу Відомий натягуваний поглинаючий виріб, який включає в себе зовнішній покриваючий елемент, який має форму пісочного годинника, що має передню частину, промеженну частину і задню частину, виконані з можливістю носіння відповідно у передньої сторони, промежини і задньої сторони носія, і поглинаючий комплект, прикріплений до внутрішньої сторони зовнішнього покриваючого елемента, при цьому як бічні крайові частини зовнішнього покриваючого елемента в передній частині, так і бічні крайові частини зовнішнього покриваючого елемента в задній частині з'єднані разом для утворення отвору для талії і двох отворів для ніг. Безперервне виробництво подібних натягуваних поглинаючих виробів, як правило, включає етапи утворення наскрізних отворів або вирізів в безперервному шматку зовнішнього покриваючого елемента для утворення отворів для ніг і видалення непотрібних частин (обрізків). Також відомий інший тип звичайних натягуваних поглинаючих виробів, в яких зовнішній покриваючий елемент розділений на зовнішній покриваючий елемент, розташований з передньої сторони і, що підлягає носінню навколо передньої сторони носія, і зовнішній покриваючий елемент, розташований із задньої сторони і, що підлягає носінню навколо задньої сторони носія, і поглинаючий комплект прикріплений для з'єднання зовнішнього покриваючого елемента, розташованого з передньої сторони, і зовнішнього покриваючого елемента, розташованого із задньої сторони, подібно містку, при цьому як бічні крайові частини зовнішнього покриваючого елемента, розташованого з передньої сторони, так і бічні крайові частини зовнішнього покриваючого елемента, розташовані із задньої сторони, з'єднані разом. Прикладом натягуваних поглинаючих виробів даного типу є поглинаючий виріб, розкритий в патентному літературному джерелі 1, вказаному нижче, яке включає в себе базову частину, що має передню оточуючу тулуб зону і задню оточуючу тулуб зону, і поглинаючий елемент, що перекриває з двох сторін передню і задню оточуючі тулуб зони. Іншим прикладом є натягуваний підгузок одноразового використання, розкритий в патентному літературному джерелі 2, вказаному нижче, який включає в себе циліндричну оточуючу тулуб частину, утворену з переднього зовнішнього листа і заднього зовнішнього листа, і внутрішній комплект, що містить поглинаючу серцевину, що має звужені частини, при цьому внутрішній комплект прикріплений так, що він з'єднує внутрішню сторону переднього зовнішнього листа і внутрішню сторону заднього зовнішнього листа. Короткий виклад суті винаходу Натягуваний поглинаючий виріб такого типу, в якому зовнішній покриваючий елемент розділений на дві частини: передній зовнішній покриваючий елемент, що носиться навколо передньої сторони носія, і задній зовнішній покриваючий елемент, який носиться навколо задньої сторони носія, переважно за рахунок того, що може бути усунута необхідність обрізання безперервного шматка зовнішнього покриваючого елемента або розмір вирізів може бути зменшений. Дана перевага приводить до зменшення витрат на виготовлення і витрат на обладнання, а також сприяє дбайливому відношенню до навколишнього середовища. Однак подібний натягуваний поглинаючий виріб, який має два окремих зовнішніх покриваючих елементи, не має частин, що покривають окружності ніг, і, отже, має слабкий захист від витікання з поглинаючого комплекту в порівнянні з натягуваними поглинаючими виробами, що мають зовнішній покриваючий елемент з формою пісочних годинників і поглинаючий комплект, як розглянуто вище. Відповідно до патентного літературного джерела 1 поглинаючий елемент має дві бічні частини з низькою жорсткістю, розташовані по суті паралельно одна одній. Оскільки кожна з бічних частин з низькою жорсткістю не є настільки довгою, щоб вона перекривала передню оточуючу тулуб зону і задню оточуючу тулуб зону з двох сторін, поглинаючий елемент не утворює форму кишені під час носіння і, таким чином, не може запобігти витіканню. Натягуваний підгузок одноразового використання по патентному літературному джерелу 2 має поглинаючу серцевину з формою пісочного годинника з метою поліпшення зовнішнього вигляду промеженної частини і підвищення комфортності для носія. У цьому випадку поглинаюча серцевина також не може утворити кишені під час носіння, відчуття незахищеності від витікання з промеженної частини не усувається, і витікання не запобігається. 1 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується натягуваного поглинаючого виробу, який являє собою поглинаючий виріб такого типу, в якому зовнішній покриваючий елемент розділений на передню панель, виконану з можливістю носіння навколо передньої сторони носія, і задню панель, виконану з можливістю носіння навколо задньої сторони носія, і, проте, забезпечує захист від витікання з поглинаючого комплекту, не викликаючи ситуації, в якій поглинаючий комплект перешкоджає руху носія при ходьбі під час носіння. Відповідно до винаходу розроблений натягуваний поглинаючий виріб, що включає в себе подовжену в бічному напрямку, передню панель, виконану з можливістю носіння навколо передньої сторони носія, подовжену в бічному напрямку, задню панель, виконану з можливістю носіння навколо задньої сторони носія, поглинаючий комплект, прикріплений до передньої і задньої панелей для з'єднання їх подібно містку, і стоячі складки, розташовані вздовж кожної бічної сторони поглинаючого комплекту. Поглинаючий комплект включає в себе подовжений у вертикальному напрямку, поглинаючий елемент. Поглинаючий елемент має дві вільні від волокон зони, що проходять в його подовжньому напрямку. Кожна з вільних від волокон зон простягається в передню панель і в задню панель. Відповідно до винаходу розроблені наступні натягувані поглинаючі вироби. [1] Натягуваний поглинаючий виріб, що містить подовжену в бічному напрямку, передню панель, виконану з можливістю носіння навколо передньої сторони носія, подовжену в бічному напрямку, задню панель, виконану з можливістю носіння навколо задньої сторони носія, поглинаючий комплект, прикріплений до передньої і задньої панелей для з'єднання їх подібно містку, і стоячі складки, розташовані вздовж кожної бічної частини поглинаючого комплекту, при цьому поглинаючий комплект містить подовжений у вертикальному напрямку, поглинаючий елемент, при цьому поглинаючий елемент має дві вільні від волокон зони, що проходять в його подовжньому напрямку, при цьому кожна з вільних від волокон зон простягається в передню панель і в задню панель. [2] Натягуваний поглинаючий виріб, визначений в пункті [1], в якому передня панель має основну частину передньої панелі і подовжуючу частину передньої панелі, що проходить вниз від нижнього краю основної частини передньої панелі під час носіння, задня панель має основну частину задньої панелі і подовжуючу частину задньої панелі, що проходить вниз від нижнього краю основної частини задньої панелі під час носіння, і кожна вільна від волокон зона проходить так, що її передня кінцева у вертикальному напрямку частина перекриває подовжуючу частину передньої панелі і її задня кінцева у вертикальному напрямку частина перекриває подовжуючу частину задньої панелі. [3] Натягуваний поглинаючий виріб, визначений в пункті [2], в якому кожна вільна від волокон зона проходить від місця, в якому її передня кінцева у вертикальному напрямку частина перекриває подовжуючу частину передньої панелі, до місця, в якому її задня кінцева у вертикальному напрямку частина перекриває подовжуючу частину задньої панелі. [4] Натягуваний поглинаючий виріб, визначений в пункті [2] або [3], в якому кожна з вільних від волокон зон проходить вздовж відповідної бічної крайової частини поглинаючого комплекту від місця, в якому її передня кінцева у вертикальному напрямку частина перекриває подовжуючу частину передньої панелі, до місця, в якому її задня кінцева у вертикальному напрямку частина перекриває подовжуючу частину задньої панелі. [5] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [2]-[4], в якому кожна з передньої панелі і задньої панелі має множину еластичних елементів, розміщених на певній відстані один від одного у вертикальному напрямку в їх розтягнутому в бічному напрямку стані, при цьому еластичні елементи не розміщені в зоні, в якій передня кінцева у вертикальному напрямку частина кожної вільної від волокон зони перекриває подовжуючу частину передньої панелі, і в зоні, в якій задня кінцева у вертикальному напрямку частина кожної вільної від волокон зони перекриває подовжуючу частину задньої панелі. [6] Натягуваний поглинаючий виріб, визначений в пункті [5], в якому кожна з подовжуючої частини передньої панелі і подовжуючої частини задньої панелі має множину еластичних елементів, розміщених на певній відстані один від одного у вертикальному напрямку в їх розтягнутому в бічному напрямку стані. [7] Натягуваний поглинаючий виріб, визначений в пункті [6], в якому кожна з передньої панелі і задньої панелі має еластифіковану поясну зону вздовж краю отвору для талії, еластифіковану розташовану нижче пояса зону і еластифіковану подовжуючу зону в подовжуючій частині передньої або задньої панелі, при цьому еластифікована розташована нижче поясу зона знаходиться між еластифікованою поясною зоною і подовжуючою частиною передньої або задньої панелі. 2 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 [8] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[7], в якому стоячі складки включають в себе перші стоячі складки, що проходять всередині в бічному напрямку відносно бічної частини поглинаючого комплекту, і другі стоячі складки, що проходить зовні в бічному напрямку відносно бічної частини поглинаючого комплекту. [9] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[8], в якому поглинаючий елемент має еластичний елемент, розміщений в його розтягнутому у вертикальному напрямку стані вздовж кожної бічної крайової частини поглинаючого елемента. [10] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[8], в якому поглинаючий елемент має одношарову структуру. [11] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [2]-[10], в якому поглинаючий елемент має зону високої поверхневої щільності, при цьому зона високої поверхневої щільності простягається в подовжуючу частину передньої панелі і в подовжуючу частину задньої панелі. [12] Натягуваний поглинаючий виріб, визначений в пункті [11], в якому поглинаючий елемент містить поглинаючу серцевину, при цьому поглинаюча серцевина містить верхній поглинаючий шар і нижній поглинаючий шар, що має великі розміри в порівнянні з верхнім поглинаючим шаром, при цьому зона високої поверхневої щільності являє собою результат накладання верхнього поглинаючого шару на повернену до шкіри сторону нижнього поглинаючого шару. [13] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[12], в якому кожна вільна від волокон зона має закриту передню кінцеву у вертикальному напрямку частину в передній частині і незакриту кінцеву у вертикальному напрямку частину в задній частині. [14] Натягуваний поглинаючий виріб, визначений в пункті [13], в якому кожна вільна від волокон зона має закриту передню кінцеву у вертикальному напрямку частину в передній частині і незакриту задню кінцеву у вертикальному напрямку частину, яка відкрита вздовж бічного краю поглинаючої серцевини. [15] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[14], в якому поглинаючий елемент має центральну вільну від волокон зону в середині між двома вільними від волокон зонами, при цьому центральна вільна від волокон зони проходить так, що її передня кінцева частина знаходиться за передньою кінцевою частиною кожної вільної від волокон зони у напрямку до передньої частини, і кожна вільна від волокон зона проходить так, що її задня кінцева частина знаходиться за задньою кінцевою частиною центральної вільної від волокон зони у напрямку до задньої частини. [16] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[15], в якому центральна вільна від волокон зона проходить так, що її передня кінцева у вертикальному напрямку частина досягає основної частини передньої панелі. [17] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[16], в якому центральна вільна від волокон зона проходить так, що її передня кінцева у вертикальному напрямку частина закінчується в еластифікованій розташованій нижче поясу зоні передньої частини. [18] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [15]-[17], в якому поглинаючий елемент має зону, в якій центральна вільна від волокон зона і дві вільні від волокон зони розташовані поруч одна з одною в бічному напрямку. [19] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[18], в якому кожна з двох вільних від волокон зон не має целюлозного волокна і поглинаючого полімеру у вигляді частинок, які утворюють поглинаючу серцевину поглинаючого елемента. [20] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[19], в якому 2 кожна з двох вільних від волокон зон містить всього до 30 г/м целюлозного волокна і поглинаючого полімеру у вигляді частинок, які утворюють поглинаючу серцевину поглинаючого елемента. [21] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[20], в якому поглинаючий елемент містить подовжену у вертикальному напрямку, поглинаючу серцевину, що містить поглинаючий полімер, і лист, призначений для обгортання серцевини і що закриває верхню і нижню поверхні поглинаючої серцевини, при цьому поглинаюча серцевина має центральну вільну від волокон зону в середині між двома вільними від волокон зонами, при цьому частина листа для обгортання серцевини, розташована над поглинаючою серцевиною, і частина листа для обгортання серцевини, розташована під поглинаючою серцевиною, прикріплені один до одного в двох вільних від волокон зонах, при цьому частина листа для обгортання серцевини, розташована над поглинаючою серцевиною, і елемент, що знаходиться безпосередньо під даною частиною листа для обгортання серцевини, не прикріплений один до одного в центральній вільній від волокон зоні. 3 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 [22] Натягуваний поглинаючий виріб, визначений в будь-якому з пунктів [1]-[21], в якому поглинаючий елемент має центральну поглинаючу частину, що проходить в подовжньому напрямку поглинаючої серцевини, і дві бічні поглинаючі частини, кожна з яких розташована з кожної бічної сторони центральної поглинаючої частини, і поглинаючий полімер міститься в 2 центральній поглинаючій частині з більшою масою поглинаючого полімеру на 1 м , ніж в кожній з бічних поглинаючих частин. [23] Натягуваний поглинаючий виріб, визначений в пункті [21] або [22], в якому поглинаючий елемент має багатошарову структуру, що містить верхній поглинаючий шар і нижній поглинаючий шар, і поглинаючий полімер міститься у верхньому поглинаючому шарі з більшою 2 масою поглинаючого полімеру на 1 м , ніж в нижньому поглинаючому шарі. Короткий опис креслень [Фіг. 1] Кожна з фіг. 1(а), фіг. 1(b) і фіг. 1(с) ілюструє натягуваний підгузок одноразового використання відповідно до першого варіанта здійснення винаходу під час використання (під час носіння), при цьому фіг. 1(а) являє собою вигляд з передньої сторони носія, фіг. 1(b) являє собою вигляд збоку, і фіг. 1(с) являє собою вигляд позаду. [Фіг. 2] Фіг. 2 являє собою вигляд в плані натягуваного підгузка одноразового використання, показаного на фіг. 1(а)-1(с), в його плоско розкладеному, нестягнутому стані, якщо дивитися з боку верхнього листа. У використовуваному тут значенні термін "плоско розкладений, нестягнутий стан" означає стан, в якому натягуваний поглинаючий виріб розкритий за допомогою розриву бічних непроникних швів і при цьому кожний еластичний елемент розпрямлений до його розрахункового розміру (розміру виробу в плоско розкладеній конфігурації, коли всі впливи еластичних елементів усунуті). [Фіг. 3] Фіг. 3 являє собою збільшений вигляд в плані істотної частини натягуваного підгузка одноразового використання по фіг. 1, що показує взаємне розташування поглинаючого елемента і передньої панелі. [Фіг. 4] Фіг. 4 являє собою переріз, виконаний по лінії X1-X1 на фіг. 2. [Фіг. 5] Фіг. 5 являє собою вигляд в плані натягуваного підгузка одноразового використання згідно з другим варіантом здійснення винаходу в його плоско розкладеному, нестягнутому стані, якщо дивитися з боку верхнього листа. [Фіг. 6] Фіг. 6 являє собою вигляд в плані натягуваного підгузка одноразового використання відповідно до третього варіанта здійснення винаходу в його плоско розкладеному, нестягнутому стані, якщо дивитися з боку верхнього листа. [Фіг. 7] Фіг. 7 являє собою переріз, виконаний по лінії X2-X2 на фіг. 6. [Фіг. 8] Фіг. 8 являє собою переріз натягуваного підгузка одноразового використання відповідно до ще одного варіанта здійснення винаходу, відповідний фіг. 7. [Фіг. 9] Фіг. 9 являє собою вигляд в перспективі натягуваного підгузка одноразового використання відповідно до ще одного варіанта здійснення винаходу. [Фіг. 10] Фіг. 10 являє собою вигляд в плані натягуваного підгузка одноразового використання, показаного на фіг. 9, в його плоско розкладеному, нестягнутому стані, з частковим виривом, якщо дивитися із поверненої до шкіри сторони. У використовуваному тут значенні термін "плоско розкладений, нестягнутий стан" означає стан, в якому натягуваний поглинаючий виріб розкритий за допомогою розривання бічних непроникних швів і при цьому кожний еластичний елемент розпрямлений до його розрахункового розміру (розміру виробу в плоско розкладеній конфігурації, коли всі впливи еластичних елементів усунуті). [Фіг. 11] Фіг. 11 являє собою переріз, виконаний по лінії III-III на фіг. 10. [Фіг. 12] Кожна з фіг. 12(а) і фіг. 12(b) являє собою схематичний поперечний переріз поглинаючої серцевини підгузка одноразового використання під час носіння, при цьому фіг. 12(а) являє собою переріз, виконаний в місці, вказаному стрілкою Р1 на фіг. 10, і фіг. 12(b) являє собою переріз, виконаний в місці, вказаному стрілкою Р2 на фіг. 10. [Фіг. 13] Фіг. 13 являє собою вигляд в перспективі, який ілюструє переважний варіант здійснення виготовлення підгузка одноразового використання відповідно до винаходу. [Фіг. 14] Фіг. 14 являє собою вигляд в плані, який ілюструє переважний варіант здійснення виготовлення підгузка одноразового використання відповідно до винаходу. [Фіг. 15] Фіг. 15 являє собою поперечний переріз поглинаючого елемента, що використовується в ще одному варіанті здійснення винаходу. Опис варіантів здійснення Натягуваний поглинаючий виріб за винаходом буде описаний на основі його першого переважного варіанта здійснення з посиланням на фіг. 1-4. Як показано на фіг. 1 і 2, натягуваний підгузок 1А одноразового використання за першим варіантом здійснення (надалі "підгузок 1А") включає в себе подовжену в бічному напрямку, 4 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 прямокутну передню панель 2А, виконану з можливістю носіння навколо передньої сторони носія, подовжену в бічному напрямку, прямокутну задню панель 2В, виконану з можливістю носіння навколо задньої сторони носія, поглинаючий комплект 3, прикріплений до передньої панелі 2А і задньої панелі В для з'єднання їх подібно містку, і стоячі складки 4, передбачені вздовж обох бічних частин 3с, 3с поглинаючого комплекту 3. В першому варіанті здійснення частина бічних крайових частин 2а і 2а передньої панелі 2А і відповідна частина бічних крайових частин 2b і 2b задньої панелі 2В з'єднані разом для утворення отвору WO для талії і двох отворів LO, LO для ніг. Як показано на фіг. 1 і 2, підгузок 1А є двосторонньо-симетричним відносно осьової лінії CL. Отже, двосторонньо-симетрична частина підгузка 1А буде описана головним чином з посиланням на праву сторону. При більш докладному розгляді потрібно зазначити, що підгузок 1А за першим варіантом здійснення має в його нестягнутому стані (див. фіг. 2) передню частину А і задню частину В, виконані з можливістю носіння відповідно навколо передньої сторони і задньої сторони носія під час носіння, які розташовані у вертикальному напрямку (в подальшому названому "напрямок Y"; напрямок Y визначений як напрямок, паралельний осьовій лінії CL), і промеженну частину С, розташовану між передньою частиною А і задньою частиною В і виконану з можливістю носіння у промежини носія під час носіння. Бічний або поперечний напрямок підгузка 1А являє собою напрямок, перпендикулярний вертикальному напрямку (напрямку Y) (надалі названо "напрямком Х"). Як показано на фіг. 2 і 4, поглинаючий комплект 3 підгузка 1А має подовжений у вертикальному напрямку, поглинаючий елемент 33. Поглинаючий елемент 33 має дві вільні від волокон зони 34, 34, кожна з яких проходить в подовжньому напрямку поглинаючого елемента 33 вздовж кожної бічної крайової частини 33с поглинаючого елемента 33. Як детально показано на фіг. 2 і 4, поглинаючий комплект 3 включає в себе проникний для рідин, верхній лист 31, не проникний для рідин або водовідштовхуючий задній лист 32 і утримуючий рідину, поглинаючий елемент 33, розташований між листами 31 і 32, і, як показано на фіг. 2, має подовжену у вертикальному напрямку (напрямку Y), прямокутну форму. Поглинаючий елемент 33 включає в себе поглинаючу серцевину, утворену з сукупності волокон, таких як целюлозні волокна, з поглинаючим полімером у вигляді частинок, що утримуються в ній, або без поглинаючого полімеру у вигляді частинок, і лист (непоказаний), призначений для обгортання серцевини і закриваючий поглинаючу серцевину. Поглинаючий елемент 33 також має подовжену у вертикальному напрямку (напрямку Y), прямокутну форму. Як показано на фіг. 2, поглинаюча серцевина поглинаючого елемента 33 має дві вільні від волокон зони 34, які не мають целюлозних волокон, частинок поглинаючого полімеру і тому подібного. У використовуваному в даному описі значенні термін "вільна від волокон зона" означає не тільки зону, що не має матеріалу, такого як целюлозні волокна і частинки поглинаючого полімеру, але і зону, що має 2 2 малу поверхневу щільність (масу на 1 м ), наприклад, до приблизно 30 г/м , целюлозних волокон, частинок поглинаючого полімеру і тому подібного, оскільки зона, вказана останньою, забезпечує такі ж ефекти, як зона, вказана першою. Потрібно зазначити, що поверхнева 2 щільність вільної від волокон зони переважно становить 20 г/м або менше для забезпечення даних ефектів. Поверхнева щільність, згадана вище, може бути виміряна, наприклад, таким чином. Поглинаючий елемент 33 поглинаючого комплекту 3 витягують з підгузка 1А. Лист, призначений для обгортання серцевини, знімають з поглинаючого елемента 33 для відкривання поглинаючої серцевини для впливу. Частину, що має задану ширину і, що включає в себе вільну від волокон зону 34, вирізають з поглинаючої серцевини для підготовки вирізаного зразка вільної від волокон зони. Масу вирізаного образу вимірюють за допомогою використання електронної ваги, що має мінімальний зчитуваний показник 1 мг, і перетворюють в поверхневу щільність. Для підвищення точності вимірювань поверхневої щільності доцільно підготувати щонайменше п'ять вирізаних зразків з множини підгузків 1А для одержання середнього значення з п'яти або більше значень, одержаних за допомогою вимірювань. Як показано на фіг. 2, поглинаючий елемент 33 має зону 35 високої поверхневої щільності. Як детально показано на фіг. 2, поглинаюча серцевина, яка утворює поглинаючий елемент 33 за першим варіантом здійснення, складається з Т-подібного верхнього поглинаючого шару і подовженого у вертикальному напрямку (напрямку Y), прямокутного нижнього поглинаючого шару, що має великі розміри і більш довгого у вертикальному напрямку (напрямку Y) в порівнянні з верхнім поглинаючим шаром. Зона 35 високої поверхневої щільності утворена з формою букви "Т" в результаті накладання верхнього поглинаючого шару на повернену до шкіри поверхню тієї ділянки нижнього поглинаючого шару, яка проходить від передньої кінцевої 5 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 частини до промеженної частини С. Кожна з двох вільних від волокон зон 34, передбачених в поглинаючому елементі 33, розташована, як показано на фіг. 2, між визначеним в напрямку Х краєм поглинаючого елемента 33 і відповідним визначеним в напрямку Х, дистальним краєм зони 35 високої поверхневої щільності і проходить вздовж відповідної бічної крайової частини 33с поглинаючого елемента 33, а також вздовж відповідної бічної сторони Т-подібної зони 35 високої поверхневої щільності. Т-подібна конфігурація верхнього поглинаючого шару, подібна передбаченій в даному варіанті здійснення, забезпечує ефективне розміщення поглинаючого елемента 35 в передній і промеженній частинах з високою імовірністю використання його на практиці, щоб тим самим забезпечити запобігання витіканню в бічному напрямку з промеженної частини С. Поверхнева щільність зони 35 високої поверхневої щільності має більше значення в порівнянні із зоною, відмінною від зони 35 високої поверхневої щільності, і вільними від волокон 2 зонами 34 і переважно знаходиться в діапазоні від 100 до 400 г/м . Поверхнева щільність зони, відмінної від зони 35 високої поверхневої щільності і вільних від волокон зон 34, переважно 2 становить від 50 до 200 г/м . Значення поверхневої щільності даних зон можуть бути визначені способом, таким же, як описаний вище. Як показано на фіг. 2, передня панель 2А підгузка 1А відповідно до першого варіанта здійснення має основну частину 20А передньої панелі і подовжуючу частину 21А передньої панелі, що проходить вниз від нижнього краю 200 основної частини 20А передньої панелі під час носіння. У використовуваному в даному описі значенні термін "вниз" означає у напрямку до поперечної осьової лінії СТ (див. фіг. 2) підгузка 1А. Зокрема, основна частина 20А передньої панелі являє собою прямокутник, подовжений в поперечному напрямку (напрямку Х) підгузка в його нестягнутому стані (див. фіг. 2), і має протилежні в бічному напрямку дві бічні крайові частини 20а, 20а, що проходять у вертикальному напрямку (напрямку Y). Подовжуюча частина 21А передньої панелі проходить вниз від нижнього краю 200 основної частини 20А передньої панелі. Подовжуюча частина 21А передньої панелі являє собою прямокутник, подовжений в поперечному напрямку (напрямку Х) підгузка в його нестягнутому стані (див. фіг. 2), і має протилежні в бічному напрямку дві бічні крайові частини 21а, 21а, що проходять у вертикальному напрямку (напрямку Y). Як показано на фіг. 2, задня панель 2В підгузка 1А відповідно до першого варіанта здійснення має основну частину 20В задньої панелі і подовжуючу частину 21В задньої панелі, що проходить вниз від нижнього краю 200 основної частини 20В задньої панелі під час носіння. У використовуваному в даному описі значенні термін "вниз" означає, аналогічно передньої панелі 2А, у напрямку до поперечної осьової лінії СТ (див. фіг. 2) підгузка 1А. Зокрема, основна частина 20В задньої панелі являє собою прямокутник, подовжений в поперечному напрямку (напрямку Х) підгузка в його нестягнутому стані (див. фіг. 2), і має протилежні в бічному напрямку дві бічні крайові частини 20b, 20b, що проходять у вертикальному напрямку (напрямку Y). Подовжуюча частина 21В задньої панелі проходить вниз від нижнього краю 200 основної частини 20В задньої панелі. Подовжуюча частина 21В задньої панелі являє собою прямокутник, подовжений в поперечному напрямку (напрямку Х) підгузка в його нестягнутому стані (див. фіг. 2), і має протилежні в бічному напрямку дві бічні крайові частини 21b, 21b, що проходять у вертикальному напрямку (напрямку Y). У підгузку 1А за першим варіантом здійснення частина кожної з бічних крайових частин 2а, 2а передньої панелі 2А і відповідній частині кожної з бічних крайових частин 2b, 2b задньої панелі 2В з'єднані разом для утворення, тим самим, отвору WO для талії і двох отворів LO, LO для ніг. Більш точно, як показано на фіг. 2, бічні крайові частини 20а, 20а основної частини 20А передньої панелі і бічні крайові частини 20b, 20b основної частини 20В задньої панелі з'єднані разом на всій їх довжині, в той час як бічні крайові частини 21а, 21а подовжуючої частини 21А передньої панелі і бічні крайові частини 21b, 21b подовжуючої частини 21В задньої панелі не скріплені разом. Таким чином, бічні крайові частини 20а, 20а основної частини 20А передньої панелі і бічні крайові частини 20b, 20b основної частини 20В задньої панелі з'єднані разом для утворення двох протилежних бічних непроникних швів 5, 5, отворів WO для талії і двох отворів LO, LO для ніг. З'єднання передньої і задньої панелей забезпечується, наприклад, за допомогою термозварювання, високочастотного зварювання, ультразвукового зварювання або за допомогою нанесення адгезиву. Довжина La передньої панелі 2А переважно становить від 10 % до 40 %, більш переважно від 15 % до 35 % від загальної довжини L підгузка. Довжина Lb задньої панелі 2В переважно становить від 20 % до 40 %, більш переважно - від 25 % до 35 % від загальної довжини L підгузка. Довжина L2 подовжуючої частини 21А передньої панелі переважно становить від 5 % до 100 %, більш переважно - від 25 % до 70 % від довжини L1 кожного бічного непроникного 6 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 шва 5 (тобто довжини основної частини 20А передньої панелі). Довжина L2 подовжуючої частини 21А передньої панелі переважно становить від 5 % до 50 %, більш переважно - від 10 % до 40 % від довжини Lа передньої панелі 2А. Довжина L3 подовжуючої частини 21В задньої панелі переважно становить від 5 % до 100 %, більш переважно - від 25 % до 70 % від довжини L1 кожного бічного непроникного шва 5 (тобто довжини основної частини 20В задньої панелі). Довжина L3 подовжуючої частини 21В задньої панелі переважно становить від 10 % до 50 %, більш переважно - від 20 % до 40 % від довжини Lb задньої панелі 2В. У випадку використання для дітей довжини L2 і L3 простягання відповідних подовжуючих частин 21А і 21В передньої і задньої панелей переважно становлять від 10 до 70 мм, більш переважно - від 20 до 60 мм. У випадку використання для дорослих довжини L2 і L3 простягання переважно становлять від 15 до 110 мм, більш переважно - від 30 до 90 мм. Переважно, щоб довжина L2 простягання подовжуючої частини 21А передньої панелі була меншою довжини L3 простягання подовжуючої частини 21В задньої панелі з тим, щоб передня і задня сторони підгузка 1А як предмет одягу можна було візуально розрізнювати при надяганні на носія. Як показано на фіг. 2, кожна з передньої панелі 2А і задньої панелі 2В має множину еластичних елементів 24, розміщених на певній відстані один від одного у вертикальному напрямку (напрямку Y) в їх розтягнутому в бічному напрямку (напрямку Х) стані. Тобто, як показано на фіг. 2, передня панель 2А підгузка 1А має основну частину 20А і подовжуючу частину 21А, і задня панель 2В підгузка 1А має основну частину 20В і подовжуючу частину 21В, як вказано раніше, і кожна з основної частини 20А передньої панелі і основної частини 20В задньої панелі, а також кожна з подовжуючої частини 21А передньої панелі і подовжуючої частини 21В задньої панелі має множину еластичних елементів 24, розміщених на певній відстані один від одного у вертикальному напрямку (напрямку Y) в їх розтягнутому в бічному напрямку (напрямку Х) стані. Як показано на фіг. 2, кожна з передньої панелі 2А (основної частини 20А, подовжуючої частини 21А) і задньої панелі 20В (основної частини 20В, подовжуючої частини 21В) підгузка 1А включає в себе зовнішній лист 22, який утворює зовнішню поверхню підгузка, внутрішній лист 23, розташований з внутрішньої сторони зовнішнього листа 22, і множину еластичних елементів 24, розміщених між листами 22 і 23 в їх розтягнутому в бічному напрямку (напрямку Х) стані. Еластичні елементи 24 з множини еластичних елементів 24 розташовані у вертикальному напрямку (напрямку Y) на певній відстані один від одного для утворення - при стягуванні - еластифікованої поясної зони G1 вздовж краю отвору WO для талії, еластифікованої розташованої нижче поясу зони G2 і еластифікованої подовжуючої зони G3 в кожної з подовжуючої частини 21А передньої панелі і подовжуючої частини 21В задньої панелі. Як показано на фіг. 2, зовнішній лист 22 підгузка 1А за першим варіантом здійснення проходить у вертикальному напрямку (напрямку Y) назовні за його зону, в якій внутрішній лист 23 накладений на нього для того, щоб множина еластичних елементів 24 у вигляді ниток були розташовані між ними. Виступаюча частина зовнішнього листа 22, що проходить за внутрішній лист 23, загнута зверху сторони поглинаючої серцевини 3 для закривання відповідної кінцевої у вертикальному напрямку частини 3а, 3b поглинаючого комплекту 3 і прикріплена до внутрішнього листа 23 за допомогою непоказаного адгезиву. Як показано на фіг. 2, еластифікована поясна зона G1 передбачена зовні від відповідного кінця, що визначається в подовжньому напрямку (напрямку Y) 3а, 3b поглинаючого комплекту 3 в кожній з передньої панелі 2А і задньої панелі 2В. Еластифікована зона G2, розташована нижче пояса, передбачена в кожній з передньої панелі 2А і задньої панелі 2В між еластифікованою поясною зоною G1 і подовжуючою частиною 21а передньої панелі або подовжуючою частиною 21b задньої панелі. Еластифікована подовжуюча зона G3 утворена в подовжуючій частині 21а передньої панелі і в подовжуючій частині 21b задньої панелі. Кожний еластифікований елемент 24, який утворює еластифіковану поясну зону G1, розміщений на всій ширині (в напрямку Х) передньої панелі 2А і задній панелі 2В. У першому варіанті здійснення еластичні елементи 24, які утворюють еластифіковану розташовану нижче пояса зону G2 і еластифіковану подовжуючу зону G3, не розміщені в зонах, в яких поглинаючий елемент 33 поглинаючого комплекту 3 перекриває передню і задню панелі, або у випадку його наявності еластичний елемент 24 не викликає пластифікації даної зони передньої і задньої панелей 2А і 2В в результаті, наприклад, термічного усунення еластичності еластичного елемента 24 або розрізання еластичного елемента 24. У зонах, відмінних від зон, в яких поглинаючий комплект 3 і передня і задня панелі перекриваються, дані еластичні елементи 24 проходять в бічному напрямку (напрямку Х) для придання еластичності передній панелі і задній панелі 2А і 2В. 7 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 Оскільки підгузок 1А за першим варіантом здійснення має передню подовжуючу частину 21А в передній панелі 2А, як було указано, він має хороший зовнішній вигляд з боку передньої частини А і не виглядає подібно набедренній пов'язці. Оскільки еластифікована подовжуюча зона G3, утворена в кожної з передньої подовжуючої частини 21А і задньої подовжуючої частини 21В, стягується в помірній мірі за допомогою еластичних елементів 24, розміщених в ній, при надяганні підгузка 1A по даному варіанту здійснення на носія бічний край 21а передньої подовжуючої частини 21А передньої панелі 2А і бічний край 21b задньої подовжуючої частини 21В задньої панелі 2В з кожної сторони підгузка відходять один від одного відповідно в напрямках уперед і назад для утворення форми оберненої букви Y, як показано на фіг. 1(b). Отже, підгузок 1A має хороший зовнішній вигляд збоку і виглядає, як підгузок, що забезпечує хороший захист від витікань. Оскільки підгузок 1А за першим варіантом здійснення має передню подовжуючу частину 21А в передній панелі 2А, як було указано, і передня подовжуюча частина 21А утворює еластифіковану подовжуючу зону G3, яка розтягується і стягується в бічному напрямку підгузка, передня подовжуюча частина 21А входить в планарний контакт з шкірою для забезпечення охоплення пахової зони. Після сечовипускання передня подовжуюча частина 21А, основна частина 20А передньої панелі, розташована над передньою подовжуючою частиною 21А, і основна частина 20В задньої панелі забезпечують утримання збільшеної ваги. У результаті тиск розподіляється для запобігання ситуації, при якій червоні мітки залишаються навколо стегон носія. Як було указано, підгузок 1А за даним варіантом здійснення має подовжуючу частину 21В задньої панелі і еластифіковану подовжуючу зону G3, яка розтягується і стягується в бічному напрямку підгузка, в задній панелі 2В. У результаті подовжуюча частина 21В задньої панелі входить в планарний контакт з шкірою для забезпечення охоплення сідниць, та імовірність того, що підгузок за даним варіантом здійснення буде спричиняти оголення частини сідниць носія, буде меншою, ніж у випадку звичайних підгузків, у яких бічні крайові частини передньої панелі 2А і бічні крайові частини задньої панелі 2В скріплені разом на всій їх довжині у вертикальному напрямку. Поглинаючий комплект 3 прикріплений в його зоні з боку кінцевої в подовжньому напрямку (напрямку Y) частини 3а до передньої панелі 2А за допомогою адгезиву 7 і в зоні з боку протилежної кінцевої в подовжньому напрямку (напрямку Y) частини 3b до задньої панелі 2В за допомогою адгезиву 7. При докладному розгляді потрібно зазначити, що в передній частині А підгузка 1А за першим варіантом здійснення адгезив 7 переважно нанесений на зону між протилежними в бічному напрямку (напрямку Х) краями бічних частин 3с, 3с поглинаючого комплекту 3 і у вертикальному напрямку (напрямку Y) зовні від уявної лінії, що з'єднує самі кінці кінцевих у вертикальному напрямку, передніх частин 34а, (описаних надалі) двох вільних від волокон зон 34, утворених в поглинаючому елементі 33, як показано на фіг. 2, при цьому зона нанесення адгезиву "включає в себе" дану уявну лінію. З естетичної точки зору більш переважно, щоб адгезив був нанесений на зону, що знаходиться у вертикальному напрямку (напрямку Y) зовні від місця, розташованого між даною уявною лінією і нижнім краєм 200 основної частини 20А передньої панелі, як показано на фіг. 2. У задній частині В підгузка 1А за першим варіантом здійснення адгезив 7 переважно нанесений на зону між протилежними в бічному напрямку (напрямку Х) краями бічних частин 3с, 3с поглинаючого комплекту 3 і у вертикальному напрямку (напрямку Y) зовні від уявної лінії, що з'єднує самі кінці кінцевих у вертикальному напрямку, задніх частин 34b (описаних надалі) двох вільних від волокон зон 34, утворених в поглинаючому елементі 33, як показано на фіг. 2, при цьому зона нанесення адгезиву "включає в себе" дану уявну лінію. З точки зору запобігання оголенню сідниць носія більш переважно, щоб адгезив 7 був нанесений на зону, що знаходиться у вертикальному напрямку (напрямку Y) зовні від даної уявної лінії, як показано на фіг. 2. У підгузку 1А за першим варіантом здійснення відстань від проксимального (в напрямку Y) кінця адгезиву 7 в задній частині В до самих кінців описаних надалі, кінцевих у вертикальному напрямку, задніх частин 34b двох вільних від волокон зон 34 менша, ніж відстань від проксимального (в напрямку Y) кінця адгезиву 7 в передній частині А до самих кінців описаних надалі, кінцевих у вертикальному напрямку, передніх частин 34а двох вільних від волокон зон 34. Як показано на фіг. 2, дві вільні від волокон зони 34, утворені в поглинаючому елементі 33, простягаються в передню панель 2А і в задню панель 2В. У підгузку 1А за першим варіантом здійснення передня кінцева у вертикальному напрямку (напрямку Y) частина 34а кожної вільної від волокон зони 34 перекриває подовжуючу частину 21А передньої панелі, і задня кінцева у 8 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 вертикальному напрямку частина 34b кожної вільної від волокон зони 34 перекриває подовжуючу частину 21В задньої панелі. При докладному розгляді потрібно зазначити, що кожна з вільних від волокон зон 34 підгузка 1А за першим варіантом здійснення проходить в напрямку Y вздовж відповідної бічної крайової частини 33с поглинаючого елемента 33 від місця, в якому її передня кінцева у вертикальному напрямку частина 34а перекриває подовжуючу частину 21А передньої панелі, що є в передній панелі 2А, до місця, в якому її задня кінцева у вертикальному напрямку частина 34b перекриває подовжуючу частину 21В задньої панелі, що є в задній панелі 2В. Поглинаючий елемент 33 переважно має ширину W1 в бічному напрямку (напрямку Х), що знаходиться в діапазоні від 35 % до 65 %, більш переважно - від 40 % до 60 % від ширини W передньої і задньої панелей 2А і 2В в бічному напрямку (напрямку Х) в стані, показаному на фіг. 2. Кожна вільна від волокон зона 34 переважно має ширину W2 в бічному напрямку (напрямку Х), що знаходиться в діапазоні від 2 % до 30 %, більш переважно - від 5 % до 20 % від ширини W1 поглинаючого елемента 33, так що поглинаючий елемент 33 може забезпечити хороше прилягання до контуру ніг носія, не утворюючи перешкод рухам носія при ходьбі, забезпечити легке утворення кишені, опуклої назовні, і гарантувати достатні поглинаючі характеристики в його промеженній частині С під час носіння. Ширина W2 кожної вільної від волокон зони 34 переважно становить від 2 до 30 мм, більш переважно - від 5 до 25 мм при використанні для дітей і від 3 до 40 мм, більш переважно - від 5 до 30 мм при використанні для дорослих. Кожна вільна від волокон зона 34 переважно має довжину L5 у вертикальному напрямку (напрямку Y), що становить від 20 % до 70 %, більш переважно - від 30 % до 60 % від довжини L4 поглинаючого елемента 33 у вертикальному напрямку (напрямку Y). У підгузку 1А за першим варіантом здійснення еластичні елементи 24 не розміщені в зоні, в якій передня кінцева у вертикальному напрямку частина 34а кожної вільної від волокон зони 34 перекриває подовжуючу частину 21А передньої панелі, і в зоні, в якій задня кінцева у вертикальному напрямку частина 34b кожної вільної від волокон зони 34 перекриває подовжуючу частину 21В задньої панелі. Передбачено, що в використовуваному в цьому документі значенні вираз "еластичні елементи 24 не розміщені" означає те, що еластичні елементи 24 зовсім не розміщені або, у випадку його наявності, розміщений еластичний елемент 24 знаходиться в стані, в якому він не здатний надати еластичність передній і задній панелі 2А і 2В. У першому варіанті здійснення, як було розглянуто раніше, еластичні елементи 24, які утворюють еластифіковану подовжуючу зону G3, відсутні в зоні, в якій поглинаючий елемент 33 поглинаючого комплекту 3 перекриває подовжуючі частини передньої і задньої панелей, або в тому випадку, якщо який-небудь еластичний елемент 24 розміщений в ній, еластичний елемент 24 знаходиться в стані, в якому він не здатний додати еластичність передньої панелі 2А і задньої панелі 2В. Наприклад, ніякі еластичні елементи 24 не розміщені в зоні, в якій передня кінцева у вертикальному напрямку частина 34а кожної вільної від волокон зони 34 перекриває подовжуючу частину 21А передньої панелі, як показано на фіг. 3. У підгузку 1А за першим варіантом здійснення еластичні елементи 24, які утворюють еластифіковану подовжуючу зону G3, відсутні у всій зоні, в якій поглинаючий елемент 33 перекриває подовжуючу частину 21А передньої панелі, або у випадку їх наявності вони знаходяться в стані, в якому вони не здатні надати еластичність передній панелі 2А і задній панелі 2В. Проте, необхідно тільки те, щоб подібний стан без еластичності був забезпечений в зоні, в якій передня кінцева у вертикальному напрямку частина 34а кожної вільної від волокон зони 34 перекриває подовжуючу частину 21А передньої панелі. Тобто еластичний елемент 24, який утворює еластифіковану подовжуючу зону G3, може бути розміщений для надання еластичності в зонах, відмінних від зони, в якій передні кінцеві у вертикальному напрямку частини 34а вільних від волокон зон 34 перекривають подовжуючу частину 21А передньої панелі. У підгузку 1А за першим варіантом здійснення зона 35 поглинаючого елемента 33, яка має високу поверхневу щільність, простягається в подовжуючу частину 21А передньої панелі і в подовжуючу частину 21В задньої панелі, як показано на фіг. 2. При докладному розгляді потрібно зазначити, що Т-подібна зона 35 високої поверхневої щільності розташована так, що вона проходить від основної частини 20А передньої панелі, що є в передній панелі 2А, через подовжуючу частину 21А передньої панелі до подовжуючої частини 20В задньої панелі, що є в задній панелі 20В, як показано на фіг. 2, так що передня панель 20А може мати збільшену поглинаючу здатність. У підгузку 1А за першим варіантом здійснення стоячі складки 4, передбачені в кожній бічній частині 3с поглинаючого комплекту 3, складаються з перших стоячих складок 4а, що проходять в бічному напрямку (напрямку Х) всередині від бічної частини 3с поглинаючого комплекту 3, і з других стоячих складок 4b, що проходять в бічному напрямку (напрямку Х) зовні від бічної 9 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 частини 3с поглинаючого комплекту 3. Кожні з перших і других стоячих складок 4а і 4b утворені з листа 40, який утворює стоячі складки, і з множину еластичних елементів 41, розміщених в їх розтягнутому стані у вертикальному напрямку (напрямку Y в плоско розкладеному, нестягнутому стані натягуваного поглинаючого виробу) листа 40, який утворює стоячі складки. Зокрема, в підгузку 1А за першим варіантом здійснення лист 40, який утворює стоячі складки, являє собою один лист, який складений вдвічі з утворенням двошарового листа вздовж лінії згину, відповідної кінцю вільного краю перших стоячих складок 4а. Множина еластичних елементів 41 закріплені в їх розтягнутому стані у вертикальному напрямку (напрямку Y) за допомогою адгезиву між двома шарами складеного листа для утворення перших стоячих складок 4а, як показано на фіг. 4. У підгузку 1А за першим варіантом здійснення двошаровий лист проходить в бічному напрямку (напрямку Х) назовні, і він додатково складений вдвічі вздовж лінії згину, відповідної кінцю вільного краю других стоячих складок 4b, з утворенням чотиришарового листа, як показано на фіг. 4. Множина еластичних елементів 41 розміщені і закріплені за допомогою адгезиву в їх розтягнутому стані у вертикальному напрямку (напрямку Y) між двошаровими панелями чотиришарового листа для утворення других стоячих складок 4b. Як показано на фіг. 4, верхній лист 31 підгузка 1А за першим варіантом здійснення має більшу довжину в порівнянні із заднім листом 32 в бічному напрямку (напрямку Х), і частина верхнього листа 31, яка виступає за кожний бічний край поглинаючого елемента, що визначається в бічному напрямку (напрямку Х), 33, прикріплена до вищеописаних двошарових панелей в зоні першого лінійного з'єднання 6а, яке утворене на невеликій відстані від кожного бічного краю поглинаючого елемента, що визначається в бічному напрямку (напрямку Х), 33 зовні від нього. Як показано на фіг. 4, край двошарового листа вставлений між поглинаючим елементом 33 і заднім листом 32 і закріплений там за допомогою адгезиву. Створені таким чином, перші стоячі складки 4а підіймаються - за рахунок стягування множини еластичних елементів 41 - у напрямку до шкіри носія і в бічному напрямку (напрямку Х) всередину (у напрямку до осьової лінії CL). Створені таким чином, другі стоячі складки 4b підіймаються - за рахунок стягування множини еластичних елементів 41 - у напрямку до шкіри носія і в бічному напрямку (напрямку Х) назовні (у напрямку від осьової лінії CL). Перша лінійна зона 6а скріплення проходить вздовж кожної бічної крайової частини прямокутного поглинаючого комплекту 3 на всій довжині поглинаючого комплекту 3 у вертикальному напрямку (напрямку Х). Перша лінійна зона 6а скріплення переважно являє собою безперервну пряму лінію, але може являти собою пунктирну лінію. Перша лінійна зона 6а скріплення може бути утворена різними відомими способами, такими як термозварювання, ультразвукове зварювання, високочастотне зварювання або нанесення адгезиву. У підгузку 1А за першим варіантом здійснення множина еластичних елементів 41, які утворюють перші стоячі складки 4а і другі стоячі складки 4b, проходять так, що їх передні кінці закінчуються в зоні, в якій адгезив 7 нанесений для скріплення поглинаючого комплекту 3 і передньої панелі 2А, і так, що їх задні кінці закінчуються в зоні, в якій адгезив 7 нанесений для прикріплення поглинаючого комплекту 4 до задньої панелі 2В. Забезпечення наявності множини еластичних елементів 41 для утворення перших і других стоячих складок 4а і 4b сприяє тому, що поглинаючий елемент 33 поглинаючого комплекту 3 буде утворювати зовнішню опуклу кишеню під час носіння підгузка. Далі будуть описані матеріали, які утворюють натягуваний підгузок 1А одноразового використання за першим варіантом здійснення Зовнішній і внутрішній листи 22 і 23, які утворюють передню панель 2А і задню панель 2В, можуть бути виконані з будь-яких матеріалів, які звичайно використовуються в поглинаючих виробах, таких як підгузки одноразового використання. Наприклад, водовідштовхуючі неткані матеріали можуть бути використані для утворення зовнішнього і внутрішнього листів 22 і 23. Верхній лист 31 і задній лист 32, який утворює поглинаючий комплект 3, можуть бути виконані з будь-яких матеріалів, які звичайно використовуються в поглинаючих виробах, таких як підгузки одноразового використання. Наприклад, верхній лист 31 може бути утворений зі змочуваного водою і проникного для рідин, нетканого матеріалу, і задній лист 32 може бути утворений з не проникної для рідин або водовідштовхуючої полімерної плівки або з ламінату з подібної полімерної плівки і нетканого матеріалу. Лист 40, який утворює стоячі складки і використовуваний для утворення стоячих складок 4, може бути виконаний з будь-яких матеріалів, які звичайно використовуються в поглинаючих виробах, таких як підгузки одноразового використання. Наприклад, стійка до впливу рідин або водовідштовхуюча, повітропроникна розтягувана плівка, нетканий матеріал, тканий матеріал або ламінати з них можуть бути використані як лист 40, який утворює стоячі складки. 10 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 Еластичний елемент 24, розміщений в передній і задній панелях 2А і 2В, і еластичний елемент 41, розміщений в листі 40, який утворює стоячі складки (включаючи перший еластичний елемент 41а), може являти собою еластичні нитки, виготовлені з натурального каучуку, поліуретану, співполімеру стиролу і ізопрену, співполімеру стиролу і бутадієну або співполімеру етилену і α-олефіну (наприклад, співполімеру етилакрилату і етилену). Натягуваний підгузок 1А одноразового використання відповідно до першого варіанта здійснення винаходу забезпечує наступні ефекти і переваги. Як показано на фіг. 1 і 2, підгузок 1А за першим варіантом здійснення включає в себе передню панель 2А, задню панель 2В і поглинаючий комплект 3, і поглинаючий елемент 33 поглинаючого комплекту 3 має дві вільні від волокон зони 34, що проходять вздовж обох бічних частин 33с, 33с поглинаючого елемента 33 так, що вони доходять до передньої панелі 2А і задньої панелі 2В. Як було розглянуто раніше, в тому випадку, коли прямокутні листи використовуються як передня і задня панелі 2А і 2В, підгузок не має частин, що закривають ободові периферії ніг, зокрема, в промеженній частині С. Це викликає відчуття незахищеності від витоків з промеженної частини С або витоків, зумовлених зазором, утвореним навколо промеженної частини С, що являло собою значну проблему, що підлягає рішенню. Для розв'язання даної проблеми для носія важливе те, яким чином поліпшити прилягання промеженної частини С поглинаючого елемента 33. При носінні підгузка 1А, що має дві вільні від волокон зони 34, розташовані так, як в першому варіанті здійснення, утворення стоячих складок 4 за рахунок стягання еластичних елементів 41 супроводжується згинанням поглинаючого елемента 33 в промеженній частині С вздовж вільних від волокон зон 34 для утворення кишені, яка є опуклою в напрямку вниз. Зокрема, конфігурація вільних від волокон зон 34, що досягають передньої панелі і задньої панелі 2А і 2В, і конфігурація поглинаючого елемента 33, не прикріпленого ні до передньої панелі 2А, ні до задньої панелі 2В в тій зоні, в якій кінцеві в подовжньому напрямку частини кожної вільної від волокон зони перекривають передню панель 2А або задню панель 2В, полегшує згинання поглинаючого елемента 33 на всій довжині промеженної частини С, в результаті чого прилягання до шкіри носія додатково поліпшується. Таким чином, незважаючи на те, що підгузок 1А за першим варіантом здійснення являє собою натягуваний поглинаючий виріб такого типу, в якому зовнішній покриваючий елемент розділений на передню панель, виконану з можливістю носіння навколо передньої сторони носія, і задню панель, виконану з можливістю носіння навколо задньої сторони носія, він надійно запобігає витіканню з поглинаючого комплекту 3, не викликаючи ситуації, в якій поглинаючий комплект буде заважати руху носія при ходьбі під час носіння, завдяки кишені, утвореній поглинаючим елементом 33 поглинаючого комплекту. Як показано на фіг. 3, внаслідок того, що підгузок 1А за першим варіантом здійснення не має еластичних елементів 24, розміщених в зоні, в якій передня кінцева у вертикальному напрямку частина 34а кожної вільної від волокон зони 34 перекриває подовжуючу частину 21А передньої панелі, і в зоні, в якій задня кінцева у вертикальному напрямку частина 34b кожної вільної від волокон зони 34 перекриває подовжуючу частину 21В задньої панелі, а також внаслідок того, що еластичні елементи 24 є між дистальним в бічному напрямку (напрямку Х) краєм кожної вільної від волокон зони 34 і відповідним бічним краєм передньої панелі, що визначається в бічному напрямку (напрямку Х), 2А і задньої панелі 2В, стягуюче зусилля, що створюється даними еластичними елементами 24, не спричиняє стягання вільних від волокон зон 34, а "тягне" вільні від волокон зони 34 в бічному напрямку (напрямку Х) назовні. Це дає синергетичний ефект, що виявляється в тому, що форма нееластифікованих зон, які служать як лінії, що спричиняють згинання, зберігається більш помітно для додаткового полегшення утворення опуклого в напрямку вниз кишені в промеженній частині С. Як показано на фіг. 2 і 4, оскільки підгузок 1А за першим варіантом здійснення має перші стоячі складки 4а і другі стоячі складки 4b, що проходить в бічному напрямку (напрямку Х) відповідно всередині і зовні від кожної бічної частини 3с поглинаючого комплекту 3, він забезпечує поліпшений захист від витікання з поглинаючого комплекту 3 під час носіння. Крім того, стягуюче зусилля, що створюється еластичними елементами 41, які утворюють перші і другі стоячі складки 4а і 4b, надійним чином примушує поглинаючий елемент 33 згинатися в промеженній частині С вздовж вільних від волокон зон 34 і легко утворювати кишеню, опуклу в напрямку вниз. Як показано на фіг. 2 і 4, поглинаючий елемент 33 підгузка 1А за першим варіантом здійснення має зону 35 високої поверхневої щільності, що простягається в подовжуючу частину 21А передньої панелі і в подовжуючу частину 21В задньої панелі (що тобто проходить по всій довжині промеженної частини С). Отже, існує можливість безсумнівно збільшити поглинаючу здатність поглинаючого елемента в промеженній частині С підгузка 1А відповідно до першого 11 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 варіанта здійснення, при цьому існує імовірність того, що буде мати місце проблема витікань з даної частини. Таким чином, додатково гарантується зменшення витікання з поглинаючого комплекту 3. Крім того, створюється помітна відмінність в поверхневій щільності між зоною 35 високої поверхневої щільності і бічними частинами 33с поглинаючого елемента 33, які розташовані в бічному напрямку (напрямку Х) зовні від вільних від волокон зон 34. У результаті поглинаючий елемент 33 легше згинається вздовж проксимального краю (краю, розташованого ближче до зони 35 високої поверхневої щільності) кожної вільної від волокон зони 34 для більш легкого утворення кишені, опуклого в напрямку вниз. Натягуваний підгузок одноразового використання згідно з другим варіантом здійснення винаходу буде надалі описаний з посиланням на фіг. 5. Натягуваний підгузок 1В одноразового використання згідно з другим варіантом здійснення (надалі "підгузок 1В") буде описаний в зв'язку з відмінностями від підгузка 1А за першим варіантом здійснення. В іншому підгузок 1В ідентичний підгузку 1А, так що опис підгузка 1А буде використаний відповідним чином для іншого. Поглинаючий комплект 3 підгузка 1В за другим варіантом здійснення прикріплений в його передній кінцевій у вертикальному напрямку (напрямку Y) частині 3а до передньої панелі 2А за допомогою адгезиву 7, нанесеного у вигляді букви Т, і в його задній кінцевій у вертикальному напрямку (напрямку Y) частині 3b до задньої панелі 2В за допомогою адгезиву 7, нанесеного у вигляді оберненої букви Т. Як детально показано на фіг. 5, в передній частині А підгузка 1В за другим варіантом здійснення адгезив 7 нанесений на зону еластифікованої зони G2, розташованої нижче поясу, між протилежними в бічному напрямку краями бічних частин 3с, 3с поглинаючого комплекту 3 і на зону еластифікованої подовжуючої зони G3 між двома вільними від волокон зонами 34. Аналогічним чином, в задній панелі В підгузка 1В за другим варіантом здійснення адгезив 7 нанесений на зону еластифікованої зони G2, розташованої нижче пояса, між протилежними в бічному напрямку краями бічних частин 3с, 3с поглинаючого комплекту 3 і на зону еластифікованої подовжуючої зони G3 між двома вільними від волокон зонами 34, як показано на фіг. 5. Як показано на фіг. 5, дві вільні від волокон зони 34 підгузка 1В за другим варіантом здійснення відрізняються за формою від вільних від волокон зон 34 підгузка 1А. Зокрема, як показано на фіг. 5, кожна вільна від волокон зона 34, утворена в поглинаючому елементі 33 підгузка 1В, має закриту передню кінцеву у вертикальному напрямку частину 34а в передній частині А, яка є такою ж, як в підгузку 1А, але задня кінцева у вертикальному напрямку частина 34b кожної вільної від волокон зони 34 в задній частині В не закрита, а відкрита вздовж бічного краю поглинаючої серцевини. У підгузку 1В за другим варіантом здійснення еластичні елементи 24 не розміщені ні в зоні, в якій передня кінцева у вертикальному напрямку частина 34а кожної вільної від волокон зони 34 перекриває подовжуючу частину 21А передньої панелі, ні в зоні, в якій задня кінцева у вертикальному напрямку частина кожної вільної від волокон зони 34 відкрита в задній частині В. Нижче описані матеріали, які утворюють натягуваний підгузок 1В одноразового використання за другим варіантом здійснення. Матеріали, що використовуються для виготовлення натягуваного підгузка 1В одноразового використання за другим варіантом здійснення, такі ж, як матеріали, що використовуються для натягуваного підгузка 1А одноразового використання за першим варіантом здійснення. Натягуваний підгузок 1В одноразового використання згідно з другим варіантом здійснення винаходу забезпечує наступні переваги. Переваги підгузка 1В за другим варіантом здійснення будуть роз'яснені відносно відмінностей від переваг підгузка 1А за першим варіантом здійснення. Переваги підгузка 1В в іншому такі ж, як переваги підгузка 1А, так що опис переваг підгузка 1А одноразового використання за першим варіантом здійснення може бути використаний відповідним чином. Поглинаючий комплект 3 підгузка 1В за другим варіантом здійснення прикріплений в його передній кінцевій у вертикальному напрямку (напрямку Y) частині 3а до передньої панелі 2А за допомогою адгезиву 7, нанесеного у вигляді букви Т, і в його задній кінцевій у вертикальному напрямку (напрямку Y) частині 3b до задньої панелі 2В за допомогою адгезиву 7, нанесеного у вигляді оберненої букви Т. Оскільки кожна з передньої панелі 2А і задньої панелі 2В прикріплена до поглинаючого комплекту 3 в тій частині еластифікованої подовжуючої зони G3, яка є середньою в бічному напрямку (напрямку Х), підгузок 1В має хороший зовнішній вигляд. Оскільки, аналогічно першому варіанту здійснення, поглинаючий комплект 3 не прикріплений до передньої і задньої панелей 2А і 2В в зоні, в якій кожна з кінцевих в подовжньому напрямку (напрямку Y) частин 34а і 34b кожної вільної від волокон зони 34 перекриває передню і задню 12 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 панелі 2А і 2В, поглинаючий елемент 33 легко згинається на всій довжині промеженної частини С для забезпечення додатково поліпшеного прилягаючого до шкіри носія. Натягуваний підгузок одноразового використання за третім варіантом здійснення винаходу буде описаний за допомогою фіг. 6 і 7. Натягуваний підгузок 1С одноразового використання відповідно до третього варіанта здійснення (надалі "підгузок 1С") буде описаний в зв'язку з відмінностями від підгузка 1А за першим варіантом здійснення. В іншому підгузок 1С ідентичний підгузку 1А, так що опис підгузка 1А буде використаний відповідним чином для іншого. Поглинаючий комплект 3 підгузка 1С за третім варіантом здійснення прикріплений в його кінцевій у вертикальному напрямку (напрямку Y) частині 3а до передньої панелі 2А за допомогою адгезиву 7 і в його задній кінцевій у вертикальному напрямку (напрямку Y) частині 3b до задньої панелі 2В за допомогою адгезиву 7. Як детально показано на фіг. 6, в підгузку 1С за третім варіантом здійснення передня кінцева частина 3а поглинаючого комплекту 3 і середня в бічному напрямку (напрямку Х) частина передньої панелі 2А прикріплені один до одного за допомогою адгезиву 7, при цьому адгезив 7 нанесений у вигляді суцільного шару між нижнім (в напрямку Y) краєм еластифікованої подовжуючої зони G3 передньої панелі 2А і переднім краєм передньої кінцевої частини 3а поглинаючого комплекту 3 і між протилежними дистальними краями бічних частин 3с, 3с поглинаючого комплекту 3. Аналогічним чином, як показано на фіг. 6, задня кінцева частина 3b поглинаючого комплекту 3 і середня в бічному напрямку (напрямку Х) частина задньої панелі 2В прикріплені одна до одної за допомогою адгезиву 7, при цьому адгезив 7 нанесений у вигляді суцільного шару між нижнім краєм еластифікованої подовжуючої зони G3 задньої панелі 2В і заднім краєм задньої кінцевої частини 3b поглинаючого комплекту 3 і між протилежними дистальними краями бічних частин 3с, 3с поглинаючого комплекту 3. Як показано на фіг. 6, поглинаючий елемент 33, що використовується в підгузку 1С за третім варіантом здійснення, конструктивно відрізняється від поглинаючого елемента в підгузку 1А. Зокрема, як показано на фіг. 6, поглинаючий елемент 33 підгузка 1С являє собою одношарову структуру, що має тільки подовжений у вертикальному напрямку (напрямку Y), прямокутний нижній поглинаючий шар і що не має зони 35 високої поверхневої щільності (що не має верхнього поглинаючого шару). Поглинаючий елемент 33 підгузка 1С має дві вільні від волокон зони 34, що проходять вздовж відповідних бічних частин поглинаючого елемента 33 так, що передня кінцева у вертикальному напрямку частина 34а кожної вільної від волокон зони 34 перекриває подовжуючу частину 21А передньої панелі, і так, що задня кінцева у вертикальному напрямку частина 34b кожної вільної від волокон зони 34 перекриває подовжуючу частину 21В задньої панелі аналогічно підгузку 1А. Поглинаючий елемент 33 підгузка 1С додатково має центральну вільну від волокон зону 37 в середині між двома вільними від волокон зонами 34. Центральна вільна від волокон зона 37 проходить так, що її передня кінцева у вертикальному напрямку (напрямку Y) частина 37а на стороні передньої частини А дійде до основної частини передньої панелі і закінчується в еластифікований розташований нижче пояс зоні G2 передньої панелі А. Передня кінцева частина 37а центральної вільної від волокон зони 37 проходить за місця розташування передніх кінцевих у вертикальному напрямку частин 34а, 34а двох вільних від волокон зон 34, 34. Задня кінцева частина 37b центральної вільної від волокон зони 37 на стороні задньої частини В розташована майже в середині між місцем розташування передньої кінцевої у вертикальному напрямку частини 34а кожних вільних від волокон зони 34b і місцем розташування задньої кінцевої у вертикальному напрямку частини 34b кожної вільної від волокон зони 34b. Як показано на фіг. 6, поглинаючий елемент 33 підгузка 1С за третім варіантом здійснення має зону, в якій центральна вільна від волокон зона 37 і дві вільні від волокон зони 34, 34 розташовані поруч одна з одною в бічному напрямку (напрямку Х). Надалі дана зона буде названа зоною поєднання. Зона поєднання створює можливість згинання поглинаючого комплекту 33 з утворенням W-подібної конфігурації під час носіння, при цьому центральна вільна від волокон зона 37 утворює вершину "гори" і кожна вільна від волокон зона 34, 34 утворює дно западин. Оскільки поглинаючий елемент 33 виконаний з можливістю згинання з утворенням Wподібної конфігурації в промеженній частині С, він може гнучко змінювати свою форму під дією тиску, прикладеного з боку ніг Е носія, так що тиск, який діє на ноги, і, який виникає в результаті цього відчуття опору, дискомфорту і тому подібного, що відчувається ногами, буде послаблено. Частина поглинаючого комплекту 3, що має центральну зону 37, що спричиняє згинання, легко входить в контакт з місцем виходу сечі з носія, так що виділена сеча буде рівномірно вбиратися в поглинаючий елемент 33. Отже, буде відвернене виникнення незручностей, наприклад, пов'язаних з протіканням сечі по шкірі або верхньому листу і витоком з передньої 13 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 сторони підгузка або протіканням сечі в напрямку назад і змішуванням її з фекаліями, що приводить до прилипання фекалій до шкіри. Для додаткового гарантування вищеописаних ефектів переважно, щоб передня кінцева у вертикальному напрямку частина 37а центральної вільної від волокон зони 37 була розташована за переднім кінцем кожної вільної від волокон зони 34 на відстані від нього, що становить від 5 до 40 см, більш переважно - від 10 до 30 см. У підгузку 1С за третім варіантом здійснення, як описано раніше, задня кінцева у вертикальному напрямку (напрямку Y) частина 37b центральної вільної від волокон зони 37 розташована майже в середині між місцями розташування передньої кінцевої у вертикальному напрямку частини 34а і задній кінцевій у вертикальному напрямку частині 34b кожних вільних від волокон зони 34. Іншими словами, задня кінцева у вертикальному напрямку частина 34b кожної вільної від волокон зони 34 проходить за задню кінцеву у вертикальному напрямку частину 37b центральної вільної від волокон зони 37 з боку поглинаючого комплекту 33, відповідного задній частині В. Внаслідок даної конфігурації та частина поглинаючого елемента 33, яка розташована ближче до заднього кінця задньої частини В, ніж зона поєднання, згинається вздовж двох вільних від волокон зон 34, 34 без згинання вздовж центральної вільної від волокон зони 37 під час носіння підгузка. У результаті поглинаючий елемент 33 утворює тарілчасту форму, увігнуту у напрямку до шкіри навколо місця виходу фекалій (тобто анального отвору) і утворену позаду від зони поєднання, в результаті чого утворюється кишеня, яка має увігнуту форму у напряму до шкіри і забезпечує можливість утримання виділених фекалій між шкірою носія і поглинаючим комплектом 3. З іншої сторони, виділена сеча швидко вбирається в поглинаючий елемент 33 і прямує до сторони передньої частини А за рахунок конфігурації зони поєднання і центральної вільної від волокон зони 37, яка проходить за зону поєднання в напрямку уперед. Отже, сеча буде менш схильна до змішування з фекаліями. Таким чином, уникають незручностей, що викликаються прилипанням фекалій до шкіри, таких як дискомфорт для носія і неприємна робота, пов'язана з видаленням матеріалу фекалій з поверхні шкіри, або значною мірою зменшують дані незручності. Також забезпечується відмінний захист від витікання фекалій. Для додаткового гарантування ефектів, розглянутих вище, переважно, щоб задня кінцева частина 34b кожної вільної від волокон зони 34 була розташована позаду за кінцевою частиною 37b центральної вільної від волокон зони 37 на відстані від неї, що становить від 20 до 120 см, більш переважно - від 40 до 100 см. Як показано на фіг. 6 і 7, підгузок 1С за третім варіантом здійснення має еластичний елемент 36 для поглинаючого елемента, розміщений в його розтягнутому стані у вертикальному напрямку (напрямку Y) вздовж кожної бічної крайової частини 33с поглинаючого елемента 33. Еластичний елемент 36 розміщений в його розтягнутому стані так, що він проходить у вертикальному напрямку (напрямку Y) вздовж краю кожної бічної крайової частини 33с поглинаючого елемента 33 і закінчується в передній панелі 2А і в задній панелі 2В. У підгузку 1С за третім варіантом здійснення стоячі складки 4, передбачені в кожній бічній частині 3с поглинаючого комплекту 3, включають в себе тільки перші стоячі складки 4а, які проходять в бічному напрямку (напрямку Х) всередині від бічної частини 3с поглинаючого комплекту 3, як показано на фіг. 6 і 7. Перші стоячі складки 4а утворені з листа 40, який утворює стоячі складки, і з множини еластичних елементів 41 і розташованого в середині, еластичного елемента 42, які розміщені в їх розтягнутому стані у вертикальному напрямку (напрямку Y при плоско розкладеному, нестягнутому стані натягуваного поглинаючого виробу) листа 40, який утворює стоячі складки. Зокрема, в підгузку 1С за третім варіантом здійснення лист 40, який утворює стоячі складки, являє собою один лист, який складений вдвічі з утворенням двошарового листа вздовж лінії згину, відповідної кінцю вільного краю перших стоячих складок 4а. Множина еластичних елементів 41 закріплені в їх розтягнутому стані у вертикальному напрямку (напрямку Y) за допомогою адгезиву між двома шарами складеного листа для утворення перших стоячих складок 4а, як показано на фіг. 7. Розташований в середині, еластичний елемент 42 розміщений між двома шарами і в місці, що знаходиться на невеликій відстані від бічного краю поглинаючого елемента, що визначається в бічному напрямку (напрямку Х), 33 і зовні від нього в розтягнутому стані у вертикальному напрямку (напрямку Y) і закріплений за допомогою адгезиву для утворення перших стоячих складок 4а. У підгузку 1С за третім варіантом здійснення верхній лист 31 має більший розмір в порівнянні із заднім листом в бічному напрямку (напрямку Х). Частина верхнього листа 31, яка виступає в бічному напрямку (напрямку Х) назовні від кожної бічної крайової частини 33с поглинаючого елемента 33, загнута зверху поверненої до заднього листа сторони поглинаючого елемента 33. Як показано на фіг. 7, кінці вищеописаних двох шарів листа 40, які утворюють 14 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 стоячі складки, вставлені між частиною верхнього листа 31, загнутого зверху поверненої до заднього листа сторони поглинаючого комплекту 33, і заднім листом 32 і прикріплені до них в четвертій лінійній зоні 6d скріплення, утвореній в місці розташування вільної від волокон зони 34 поглинаючого елемента 33. Створені таким чином, перші стоячі складки 4а підіймаються - за рахунок стягання множини еластичних елементів 41 і розташованого в середині, еластичного елемента 42 - у напрямку до шкіри носія і в бічному напрямку (напрямку Х) всередину (у напрямку до осьової лінії CL). Для забезпечення підйому стоячих складок четверта зона 6d скріплення переважно розташована безпосередньо під вільною від волокон зоною 34 поглинаючого елемента 33 або збоку від даного місця ближче до осьової лінії CL. Четверта лінійна зона 6d скріплення проходить вздовж кожної бічної частини прямокутного поглинаючого комплекту 3 на всій довжині поглинаючого комплекту 3 у вертикальному напрямку (напрямку Y). Четверта лінійна зона 6d скріплення переважно являє собою безперервну пряму лінію, але може являти собою пунктирну лінію. Четверта лінійна зона 6d скріплення може бути утворена різними відомими способами, такими як термозварювання, ультразвукове зварювання, високочастотне зварювання або нанесення адгезиву. У підгузку 1С за третім варіантом здійснення множина еластичних елементів 41 і розташований в середині, еластичний елемент 42, яка утворює перші стоячі складки 4а, розміщені так, щоб забезпечити додавання що створюється ними, стягуючого зусилля між передньою кінцевою частиною 34а і задньою кінцевою частиною 34b кожної вільної від волокон зони 34 поглинаючого елемента 33. Забезпечення наявності множини еластичних елементів 41 і розташованого в середині, еластичного елемента 42 для утворення перших стоячих складок 4а при такому розташуванні сприяє тому, що поглинаючий елемент 33 поглинаючого комплекту 3 буде утворювати опуклу назовні кишеня під час носіння підгузка. Далі будуть описані матеріали, які утворюють натягуваний підгузок 1С одноразового використання за третім варіантом здійснення. Еластичні елементи 36, розміщені на поглинаючому елементі 33, і розташовані в середині, еластичні елементи 42, які утворюють перші стоячі складки 4а, такі ж, як еластичні елементи 41, що використовуються в стоячих складках 4 натягуваного підгузка 1А одноразового використання за першим варіантом здійснення. Матеріали, які утворюють інші елементи, також є такими ж, як матеріали, що використовуються в підгузку 1А за першим варіантом здійснення. Натягуваний підгузок 1С одноразового використання відповідно до третього варіанта здійснення винаходу забезпечує наступні переваги. Переваги підгузка 1С за третім варіантом здійснення будуть роз'яснені в зв'язку з відмінностями від переваг підгузка 1А за першим варіантом здійснення. В іншому переваги і ефекти підгузка 1С такі ж, як переваги підгузка 1А, так що опис, що стосується переваг і ефектів, що забезпечуються підгузком 1А одноразового використання за першим варіантом здійснення, використовується відповідним чином. Підгузок 1С за третім варіантом здійснення має еластичний елемент 36 для поглинаючого елемента в кожній бічній крайовій частині 33с поглинаючого елемента 33, як показано на фіг. 7. Поглинаючий елемент 33 підгузка 1С за третім варіантом здійснення має центральну вільну від волокон зону 37, а також дві вільні від волокон зони 34, 34, як показано на фіг. 6 і 7. Отже, обидві бічні крайові частини 33с, 33с поглинаючого елемента 33, що мають поглинаючі елементи 36, легко підіймаються, і поглинаючий елемент 33 легко згинається в промеженній частині С вздовж вільних від волокон зон 34 для утворення кишені, опуклої в напрямку назовні. Оскільки обидві бічні крайові частини 33с, 33с поглинаючого елемента 33 не "утримуються" першими стоячими складками 4а, як показано на фіг. 7, не створюється перешкод підйому бічних частин 33с, 33с поглинаючого елемента 33 в промеженній частині С навіть тоді, коли, як показано на фіг. 6, поглинаючий комплект 3 прикріплений за допомогою адгезиву 7 до по суті всієї площі зон, в яких він перекриває передню панель 2А і задню панель 2В. З точки зору зовнішнього вигляду як зовнішнього вигляду предмета одягу, кожної з подовжуючої частини 21А передньої панелі, що є в передній панелі 2А, і подовжуючої частини 21В задньої панелі, що є в задній панелі 2В, переважно прикріплена до поглинаючого елемента 33. Це особливо переважно для того, щоб подовжуюча частина 21В задньої панелі перешкоджала оголенню сідниць носія позаду. Натягуваний підгузок одноразового використання по четвертому варіанту здійснення винаходу буде описаний за допомогою фіг. 9-11. Натягуваний підгузок 1D одноразового використання відповідно до четвертого варіанта здійснення (надалі "підгузок 1D") буде описаний відносно його відмінностей від підгузка 1А за першим варіантом здійснення. В іншому підгузок 1D ідентичний підгузку 1А, так що опис підгузка 1А буде використаний відповідним чином відносно іншого. 15 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 Натягуваний підгузок 1D являє собою підгузок типу, що включає в себе, як показано на фіг. 9-11, поглинаючий комплект 5' і зовнішній покриваючий елемент 10', розташований з не поверненої до шкіри сторони поглинаючого комплекту 5' і прикріплений до поглинаючого комплекту 5'. Поглинаючий комплект 5' включає в себе проникний для рідин, верхній лист 2', не проникний для рідин або водовідштовхуючий задній лист 3' і подовжений у вертикальному напрямку, поглинаючий елемент 4', розташований між листами 2' і 3'. Поглинаючий елемент 4' включає в себе подовжену у вертикальному напрямку, поглинаючу серцевину 40', що містить поглинаючий полімер і лист 45', призначений для обгортання серцевини і що закриває верхню і нижню сторони поглинаючої серцевини 40'. Як показано на фіг. 11, поглинаюча серцевина 40' за даним варіантом здійснення охоплює всю периферію поглинаючої серцевини 40' в поперечному перерізі, включаючи верхню і нижню поверхні і обидві бічні поверхні поглинаючої серцевини 40'. У значенні, що використовується для підгузка одноразового використання і його поглинаючої серцевини, термін "повернена до шкіри сторона" або "верхня сторона" означає сторону, повернену до шкіри носія під час носіння підгузка, і термін "не повернена до шкіри сторона" або "нижня сторона" означає сторону, повернену в напрямку, протилежному відносно шкіри носія, під час носіння підгузка. Як показано на фіг. 9 і 10, підгузок 1D має передню частину А, промеженну частина С і задню частину В, що підлягають носінню відповідно у передньої сторони, промеженної і задньої сторони носія. Протилежні бічні крайові частинизовнішнього покриваючого елемента 10' в передній частині А приєднані до його протилежних бічних крайових частин в задній частині В для утворення двох бічних непроникних швів S, S, отвору 7' для талії і двох отворів 8', 8' для ніг. Кожна з передньої частини А і задньої частини В натягуваного підгузка одноразового використання визначена як частина, що має бічний непроникний шов S вздовж обох бічних країв, протилежних в поперечному напрямку підгузка (в напрямку Х на фіг. 10). Подовжній напрямок підгузка - це напрямок, в якому він проходить від передньої частини А через промеженну частину С до задньої частини В, або протилежний напрямок, який являє собою напрямок Y на фіг. 10. У підгузку 1D за даним варіантом здійснення всі напрямки, що являють собою подовжній напрямок підгузка 1D, подовжній напрямок поглинаючого елемента 4', подовжній напрямку поглинаючої серцевини 40' і подовжній напрямок описаної надалі, центральної поглинаючої частини 41', являють собою напрямок Y на фіг. 10. Як показано на фіг. 10 і 11, поглинаюча серцевина 40' в підгузку 1D має в промеженній частині С центральну поглинаючу частину 41', що проходить в подовжньому напрямку поглинаючої серцевини 40', і дві бічні поглинаючі частини 42', 42', розташовані з обох сторін центральної поглинаючої частини 41'. Як детально показано на фіг. 10, поглинаюча серцевина 40' складається з верхнього поглинаючого шару 411, що має по суті Т-подібну форму на вигляді в плані із збільшеною шириною з боку його передньої частини, і з прямокутного нижнього поглинаючого шару 412, що має великі розміри в порівнянні з верхнім поглинаючим шаром 411 як в подовжньому, так і в поперечному напрямках. Як показано на фіг. 11, нижній поглинаючий шар 412 має два наскрізних отвори як вільні від волокон зони 44', 44'. Бічні поглинаючі частини 42', 42' являють собою частини, розташовані в бічному напрямку (в напрямку Х) зовні від зон 44', 44', вільних від волокон, і центральна поглинаюча частина 41' являє собою частину, розташовану між вільними від волокон зонами 44', 44'. Верхній поглинаючий шар 411 проходить від промеженної частини С до передньої частини А. Ніжній поглинаючий шар 412 проходить через промеженну частину С і закінчується в передній частині А і в задній частині В. Як показано на фіг. 10 і 11, поглинаюча серцевина 40' підгузка 1D має центральну вільну від волокон зону 43', в якій поглинаюча серцевина вирізана на всій товщині, в тій частині центральної поглинаючої частини 41', яка є середньою в бічному напрямку, а також вільні від волокон зони 44', 44' між центральною поглинаючою частиною 41' і обома бічними поглинаючими частинами 42', 42'. Кожна вільна від волокон зона 44' розташована між відповідним бічним краєм верхнього поглинаючого шару 411 і бічним краєм поглинаючої серцевини 40' і ближче до бічного краю верхнього поглинаючого шару 411, ніж до бічного краю поглинаючої серцевини 40'. Кожна вільна від волокон зона 44' проходить вздовж кожного бічного краю центральної поглинаючої частини 41'. Кожний з верхнього поглинаючого шару 411 і нижнього поглинаючого шару 412, які утворюють поглинаючу серцевину 40' за даним варіантом здійснення, утворений з сукупності волокон, утвореної з волокнистого матеріалу, такої як целюлозна волокниста маса, з поглинаючим полімером у вигляді частинок, включеним в неї, або без поглинаючого полімеру у 16 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 вигляді частинок. Поглинаючий елемент 4' утворений за допомогою покриття верхнього поглинаючого шару 411 і нижнього поглинаючого шару 412 повністю листом 45', призначеним для обгортання серцевини. Лист, призначений для обгортання серцевини, може бути виконаний з різних відомих матеріалів, переважно з тонкого паперу (наприклад, з тонкого цигаркового паперу) або з водопроникного нетканого матеріалу. Вільна від волокон зона 44' являє собою зону, що не має матеріалів, які утворюють поглинаючу серцевину (матеріалу, який утворює серцевину). Як показано на фіг. 11, верхня і нижня панелі з листа, призначеного для обгортання серцевини і що закриває поглинаючу серцевину 40', прикріплені один до одного в кожній вільній від волокон зоні 44'. Хоча переважно, щоб у вільній від волокон зоні 44' не було взагалі ніякого матеріалу, який утворює серцевину, для того, щоб можна було міцно прикріпити панелі з листа, призначеного для обгортання серцевини, один до одного, наявність невеликої кількості матеріалу, яка утворює серцевину, допустима за умови, що це не перешкоджає безпосередньому скріпленню панелей з листа, призначеного для обгортання серцевини, за допомогою адгезиву. З іншого боку, центральна вільна від волоконзона 43' являє собою зону центральної поглинаючої частини 41', в якій щонайменше частина її верхньої сторони вирізана. Центральна вільна від волокон зона 43' переважно має глибину, яка дорівнює товщині верхнього поглинаючого шару або перевищуючу товщину верхнього поглинаючого шару, більш переважно - глибину, яка по суті дорівнює товщині t центральної поглинаючої частини 41' в місці поруч з центральною вільною від волокон зоною 43', як показано на фіг. 11. Як показано на фіг. 11, центральна вільна від волокон зона 43' в даному варіанті здійснення являє собою крізний отвір, що проходить через всю товщину як верхнього, так і нижнього поглинаючих шарів 411 і 412. Крізний отвір, що проходить крізь верхній і нижній поглинаючі шари 411 і 412, може бути утворений за допомогою утворення верхнього і нижнього поглинаючих шарів, кожний з яких має крізний отвір, і накладення їх один на оден у вигляді стопи так, щоб їх крізні отвори були вирівняні один відносно одного; за допомогою утворення верхнього і нижнього поглинаючих шарів, кожний з яких не має крізного отвору, прорізання крізного отвору в кожному з них і накладення їх один на оден у вигляді стопи так, щоб їх крізні отвори були вирівняні один відносно одного; або за допомогою утворення верхнього і нижнього поглинаючих шарів, кожний з яких не має крізного отвору, накладення їх один на оден у вигляді стопи і прорізання крізного отвору, що проходить крізь накладені один на оден шари. У даному варіанті здійснення панель 45а' з листа для обгортання серцевини, розташована над поглинаючою серцевиною 40', втиснена в кожну вільну від волокон зону 44', і втиснена частина панелі 45а' прикріплена до панелі 45b' з листа для обгортання серцевини, розташованої під поглинаючою серцевиною 40', за допомогою адгезиву 47'. Адгезив 47' може бути нанесений або безперервно, або переривчасто в подовжньому напрямку зони 44', вільної від волокон. Незважаючи на те, що адгезив може бути нанесений у вигляді суцільного шару на всю зону адгезійного скріплення, відповідну вільній від волокон зоні 44', його переважно наносять у вигляді регулярного малюнка на всій довжині вільної від волокон зони 44'. Наприклад, адгезив 47' може бути нанесений на панель 45а' або 45b' з листа, призначеного для обгортання серцевини, у вигляді малюнка, такого як спіраль, безперервна хвиля, зигзаг, або малюнок у вигляді безперервної букви омега, з шириною, що дорівнює ширині вільної від волокон зони 44' або перевищуючої ширину вільної від волокон зони 44', вздовж подовжнього напрямку поглинаючої серцевини 40'. Поглинаючу серцевину 40' розміщують на листі, призначеному для обгортання серцевини, або під листом, призначеним для обгортання серцевини, так, щоб її вільні від волокон зони 44' були суміщені з нанесеним адгезивом, і верхню і нижню панелі з листа, призначеного для обгортання серцевини, скріпляють один з одним за допомогою адгезиву. Ширина зони нанесення адгезиву 47' може бути меншою ширини вільної від волокон зони 44'. Наприклад, адгезив може бути нанесений так, щоб утворити рознесені шари адгезиву в межах ширини вільної від волокон зони 44', кожний з яких проходить в подовжньому напрямку зони 44', вільної від волокон. Адгезив 47' переважно наносять на довжині, що становить щонайменше 50 %, більш переважно - 80 % або більше від всієї довжини L44 зони 44', вільної від волокон, і на всій довжині зони R1 поєднання, більш переважно - на всій довжині зони 44', вільній від волокон. З іншого боку, та частина панелі 45а' з листа, призначеного для обгортання серцевини, яка розташована над поглинаючою серцевиною 40' і відповідає центральній вільній від волокон зоні 43', не прикріплена до елемента, розташованого безпосередньо під даною частиною панелі 45а' з листа, призначеного для обгортання серцевини, тобто до нижньої панелі 45b' з листа, призначеного для обгортання серцевини. Переважно, щоб адгезив був відсутній на нижній стороні (стороні, поверненій до поглинаючої серцевини) тієї частини панелі 45а' з листа, 17 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 призначеного для обгортання серцевини, яка відповідає центральній вільній від волокон зоні 43', але адгезив може бути на даній частині. Навіть в тому випадку, якщо на даній частині панелі 45а' з листа, призначеного для обгортання серцевини, є адгезив, простір, в якому створюється можливість набухання поглинаючого полімеру або поглинаючої серцевини 40', що містить поглинаючий полімер, при поглинанні текучого середовища, буде зберігатися, якщо адгезив не спричиняє прилипання до частини елемента, розташованої безпосередньо під даною частиною. Коли передбачений засіб для запобігання контакту адгезиву з елементом, розташованим безпосередньо під ним, більш певним чином буде зберігатися простір, що забезпечує можливість набухання поглинаючого полімеру або поглинаючої серцевини 40', що містить поглинаючий полімер, при поглинанні текучого середовища, між нижньою стороною панелі 45а' з листа, призначеного для обгортання серцевини, і елементом, розташованим безпосередньо під нею. Як буде описано в зв'язку з переважним способом виготовлення, як приклад такого засобу приводиться додавання зусилля натягнення до панелі 45а' з листа, призначеного для обгортання серцевини, між двома вільними від волокон зонами 44', 44' при прикріпленні одна до одної верхньої і нижньої панелей 45а' і 45b' з листа, призначеного для обгортання серцевини, у вільних від волокон зонах 44', 44', при цьому зусилля натягнення прикладають за допомогою використання притискного валика 141, що має притискальний виступ в місці, відповідному кожній вільній від волокон зоні 44', і такого, що не має притискального виступу в місці, відповідному центральній вільній від волокон зоні 43'. У тому випадку, коли адгезив (наприклад, клей, який склеює при натисненні) нанесений також на частину панелі 45а' з листа для обгортання серцевини, відповідну центральній вільній від волокон зоні 43', або в тому випадку, коли центральна вільна від волокон зона 43' являє собою крізний отвір і адгезив нанесений на частину панелі 45b' з листа для обгортання серцевини, відповідну центральної вільної від волокон зони 43', бажано, щоб ширина W4 центральної вільної від волокон зони 43' становила 20 мм або менше, більш бажано - 12 мм або менше, для запобігання скріплення за допомогою адгезиву. Переважно, щоб поглинаюча серцевина 40' була прикріплена до розташованої під нею панелі 45b' з листа, призначеного для обгортання серцевини, в зонах, відмінних від зон, відповідних центральній вільній від волокон зоні 43' і вільним від волокон зонам 44', 44', за допомогою адгезиву (непоказаного), нанесеного у вигляді такого регулярного малюнка, як вказано вище, тобто у вигляді спіралі, безперервної хвилі, зигзага або безперервного малюнка у вигляді букви омега. У варіанті здійснення, показаному на фіг. 11, панель 45а' з листа для обгортання серцевини, розташована над поглинаючою серцевиною 40', прикріплена за допомогою адгезиву 48' до поглинаючої серцевини 40' в місцях поруч з центральною вільною від волокон зоною 43', протилежних в її поперечному напрямку. Аналогічним чином, панель 45b' з листа для обгортання серцевини, розташована під поглинаючою серцевиною 40, прикріплена за допомогою адгезиву 49' до поглинаючої серцевини 40' в місцях поруч з центральною вільною від волокон зоною 43', протилежних в її поперечному напрямку. Прикріплення поглинаючої серцевини 40' до панелей 45а' і/або 45b' з листа, призначеного для обгортання серцевини, в місцях поруч з центральною вільною від волокон зоною 43', протилежних в її поперечному напрямку, ефективне для запобігання ситуації, при якій будь-яка частина поглинаючої серцевини 40' буде втрачати свою форму або відхилятися від заданого взаємного розташування частин, в результаті чого з більшою визначеністю зберігається простір для забезпечення можливості набухання поглинаючого полімеру або поглинаючої серцевини 40', що містить поглинаючий полімер, при поглинанні текучого середовища. Кожний з адгезиву 48' і адгезиву 49' переважно нанесений у вигляді регулярного малюнка в подовжньому напрямку кожної вільної від волокон зони 44'. Адгезив 48' і адгезив 49' переважно нанесені на довжині, що становить щонайменше 50 %, більш переважно - 80 % або більше від повної довжини L44 вільної від волокон зони 44' і на всій довжині зони R1 поєднання, більш переважно - на всій довжині вільної від волокон зони 44'. Адгезиви 48' і 49' можуть бути нанесені або у вигляді суцільного шару, або у вигляді малюнка з таким малюнком, який вказаний, наприклад, для адгезиву 47'. Відповідно до конфігурації підгузка 1D за даним варіантом здійснення центральна вільна від волокон зона 43' утворює простір, обмежений поглинаючою серцевиною 40' і розташованою над нею панеллю 45а' з листа, призначеного для обгортання серцевини, і панель 45а' з листа, призначеного для обгортання серцевини, в центральній вільній від волокон зоні 43' не прикріплена до елемента, розташованого безпосередньо під нею (до панелі 45b' з листа, призначеного для обгортання серцевини). Отже, коли текуче середовище вбирається в 18 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 центральну поглинаючу частину 41', що спричиняє набухання поглинаючого полімеру, що є в ній, велика частина збільшення об'єму поглинаючого полімеру "поглинається" даним простором, так що забезпечується можливість набухання поглинаючого полімеру в достатній мірі без будь-яких перешкод. У результаті поглинаюча здатність поглинаючого полімеру виявляється повністю, і включення поглинаючого полімеру фактично приводить до поліпшення характеристик підгузка одноразового використання. Скріплення верхньої і нижньої панелей 45а' і 45b' з листа для обгортання серцевини, розташованих відповідно над і під поглинаючою серцевиною, у вільних від волокон зонах 44' гарантує відмінну підтримку форми поглинаючої серцевини 40'. Тобто запобігається ситуація, при якій центральна поглинаюча частина 41' і бічні поглинаючі частини 42', 42' втрачають свою форму або зміщаються один від одного під час носіння підгузка або в інших ситуаціях. Як описано раніше, центральна поглинаюча частина 41' дозволяє поглинаючому полімеру, що міститься в ній, повністю виявляти свою поглинаючу здатність за рахунок наявності центральної вільної від волокон зони 43'. При використанні цього переважно, щоб поглинаючий полімер був включений з більшою поверхневою щільністю (кількістю на одиницю площі) в центральну поглинаючу частину 41', ніж в бічні поглинаючі частини 42', 42', для забезпечення ефективного поліпшення характеристик підгузка одноразового використання, яке чекають при включенні поглинаючого полімеру. З тієї ж точки зору, в тому випадку, коли центральна поглинаюча частина 41' має багатошарову (або двошарову) структуру, що має верхній поглинаючий шар 411 і нижній поглинаючий шар 412, що поглинає полімер переважно включений у верхній поглинаючий шар 411 з більшою поверхневою щільністю, ніж в нижній поглинаючий шар 412. У випадку багатошарової структури, що має три або більше шари, поглинаючий полімер переважно включений в самий верхній поглинаючий шар з більшою поверхневою щільністю, ніж в будь-який інший поглинаючий шар. Центральна вільна від волокон зона 43' відповідно до даного варіанта здійснення також служить для прискорення поширення текучого середовища в подовжньому напрямку поглинаючої серцевини 40' і для поліпшення здатності поглинаючої серцевини 40' згинатися в поперечному напрямку. Вільні від волокон зони 44' відповідно до даного варіанта здійснення служать для прискорення поширення текучого середовища в подовжньому напрямку поглинаючої серцевини 40' і для поліпшення здатності поглинаючої серцевини 40' згинатися в поперечному напрямку. Як показано на фіг. 10, поглинаючий елемент 4' в підгузку 1D за даним варіантом здійснення має в його поглинаючій серцевині 40' в промеженній частині С зону R1, в якій центральна вільна від волокон зона 43' і дві вільні від волокон зони 44', 44' розташовані поруч один з одним в поперечному напрямку поглинаючої серцевини 40' (надалі це також названо "зоною R1 поєднання"). Внаслідок наявності зони R1 поєднання в промеженній частині С частина поглинаючої серцевини 40', що знаходиться в зоні R1 поєднання, згинається з утворенням W-подібної конфігурації при носінні, при цьому центральна вільна від волокон зона 43' утворює вершину "гори" і кожна вільна від волокон зона 44' утворює дно западини, як показано на фіг. 12(а). Оскільки поглинаюча серцевина 40' виконана з можливістю згинання з утворенням Wподібної конфігурації в промеженній частині С, поглинаюча серцевина 40' може гнучко змінювати свою форму під дією тиску, прикладеного з боку ніг Е носія, так що тиск, який діє на ноги, і виникаючий в результаті цього відчуття опору, дискомфорту і тому подібного, що відчувається ногами, буде послаблено. Крім того, бічні частини 46' поглинаючої серцевини 40', розташовані зовні від вільних від волокон зон 44', підіймаються для забезпечення розміщення їх дистального краю у шкіри носія, переважно в паховій зоні, щоб тим самим забезпечити хороший захист від витікання. Частина поглинаючого комплекту 5', що має центральну вільну від волокон зону 43', легко входить в контакт з місцем виходу сечі з носія, так що сеча буде рівномірно вбиратися в поглинаючий елемент 4' або поглинаючу серцевину 40'. Сеча, прийнята поглинаючим елементом 4' або поглинаючою серцевиною 40', поширюється уперед і назад, так що також буде ефективно використовуватися поглинаюча здатність частин поглинаючої серцевини 40', розташованих спереду і позаду від зони R1 поєднання. У результаті кількість сечі, що поглинається підгузоком 1D без витікань, збільшується, і витікання сечі навряд чи буде відбуватися навіть під час довготривалого використання підгузка або при великій кількості виділеної сечі. Оскільки сеча розподіляється, будучи захопленою поглинаючим елементом 4' або поглинаючою серцевиною 40', гострота проблем, зумовлених контактом шкіри з сечею, таких як дискомфортне відчуття вологості і спрілість, буде зменшуватися. 19 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 Частина поглинаючої серцевини 40', розташована ближче до заднього кінця задньої частини В, ніж зона R1 поєднання, згинається вздовж вільних від волокон зон 44', 44', як показано на фіг. 12(b), під час носіння підгузка. У результаті поглинаюча серцевина 40' утворює тарілчасту форму, увігнуту у напрямку до шкіри навколо місця виходу фекалій (тобто анального отвору) і утворену позаду від зони R1 поєднання, в результаті чого утворюється кишеня Р, яка має увігнуту форму і забезпечує можливість утримання виділених фекалій між шкірою носія і поглинаючим комплектом. Таким чином, уникають незручностей, що викликаються прилипанням фекалій до шкіри, таких як дискомфорт для носія і неприємна робота, пов'язана з видаленням матеріалу фекалій з поверхні шкіри, або значною мірою зменшують дані незручності. Також забезпечується відмінний захист від витікання фекалій. Для додаткового гарантування одного або декількох вищеописаних ефектів і переваг переважно, щоб довжина L1 (див. фіг. 10) зони R1 поєднання в подовжньому напрямку поглинаючої серцевини 40' знаходилася в діапазоні від 20 % до 80 %, більш переважно - від 20 % до 60 %, навіть більш переважно - від 20 % до 50 % від довжини Lc (див. фіг. 10) промеженної частини С в подовжньому напрямку підгузка. Переважно, щоб ширина W1' (див. фіг. 11) бічної поглинаючої частини 42' становила від 5 % до 30 %, більш переважно - від 10 % до 25 % від ширини W2' (див. фіг. 11) поглинаючої серцевини 40'. Ширина W3 (див. фіг. 11) центральної поглинаючої частини 41' переважно становить від 20 % до 70 %, більш переважно - від 25 % до 50 % від ширини W2' поглинаючої серцевини 40'. Ширина W4 центральної вільної від волокон зони 43' переважно становить від 1 до 25 мм, більш переважно - від 2 до 15 мм, і переважно в співвідношенні з шириною W3 центральної поглинаючої частини 41' становить від 3 % до 30 %, більш переважно - від 5 % до 25 % від ширини W3 центральної поглинаючої частини 41'. Ширина W5 вільної від волокон зони 44' переважно становить від 1 до 35 мм, більш переважно - від 5 до 25 мм і в співвідношенні з шириною W2' поглинаючої серцевини 40' переважно становить від 1 % до 30 %, більш переважно - від 5 % до 20 % від ширини W2' поглинаючої серцевини 40'. Як показано на фіг. 10 і 11, підгузок 1D за даним варіантом здійснення має еластичний елемент 9', розташований вздовж кожного бічного краю поглинаючої серцевини 40' для забезпечення підйому бічних частин 46' поглинаючої серцевини 40'. Еластичний елемент 9' розміщують в його розтягнутому стані вздовж внутрішньої і/або зовнішньої сторони листа 45', призначеного для обгортання серцевини, що закриває поглинаючу серцевину 40', і закріпляють на його обох кінцях в передній частині А і задньої частини В. Дві манжети 6', 6', які перешкоджають витіканням, утворені вздовж обох бічних сторін поглинаючого комплекту 5'. Кожна манжета 6', яка перешкоджає витіканням, включає в себе лист 60', призначений для утворення манжети і прикріплений до поглинаючого комплекту 5', еластичні елементи 61', призначені для утворення манжети і закріплені в їх розтягнутому стані вздовж вільного краю листа 60', призначеного для утворення манжети, і поруч з даним вільним краєм, і розміщений в середині, еластичний елемент 62', закріплений в його розтягнутому стані між закріпленим краєм і вільним краєм манжети 6', перешкоджаючої витіканням. Лист 60', призначений для утворення манжети і використовуваний у варіанті здійснення, показаному на фіг. 11, являє собою двошаровий лист, утворений за допомогою згинання подовженого водовідштовхуючого листа із заданою шириною вдвічі в напрямку довжини, при цьому повернені один до одного два шари прикріпляють один до одного за допомогою термоплавкого безрозчинного клею, часткового термозварювання або ультразвукового зварювання, або аналогічного засобу. Еластичні елементи 61' і 62' закріпляють в їх розтягнутому стані між двома шарами. Верхній лист 2' закриває верхню сторону (повернену до шкіри сторону) поглинаючої серцевини 40', при цьому його кожна бічна частина 21' прикріплена до заднього листа 3' і до листа 60', призначеного для утворення манжети, з нижньої сторони (не поверненої до шкіри сторони) поглинаючої серцевини 40' за допомогою відомого засобу скріплення, такого як термозварювання або адгезив. Поглинаючий комплект 5' прикріплений до зовнішнього покриваючого елемента 10' за допомогою адгезиву 13' в його частині, середній в бічному напрямку. Як показано на фіг. 10 і 11, зовнішній покриваючий елемент 10' складається з двох листів 11', 12', які утворюють зовнішній покриваючий елемент, і еластичних елементів для певних частин, закріплених в їх розтягнутому стані між даними двома листами. Зокрема, є пояснені еластичні елементи 71', які утворюють поясні складки вздовж отвору 7' для талії, еластичні елементи 81' для ніг, що створює складки для ніг вздовж отворів 8' для ніг, і розташовані нижче пояси, еластичні елементи 91', які утворюють розташовані нижче пояси складки на двох розташованих на певній відстані один від одного, бічних сторонах розташованої нижче пояс 20 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 частини D (зони, розташованої між місцем, що знаходиться на 20 мм нижче краю отвору 7' для талії, і верхнім кінцем кожного отвору 8' для ноги), жорстко закріплені в їх розтягнутому стані між двома листами 11', 12', які утворюють зовнішній покриваючий елемент, за допомогою будьякого засобу скріплення, наприклад, такого як термоплавкий безрозчинний клей. Кожний з листів 11' і 12', які утворюють зовнішній покриваючий елемент, утворений з нетканого матеріалу. Щонайменше, один з даних листів загнутий назад вздовж ободового периферійного краю отвору 7' для талії, і відігнута панель прикріплена до поверненої до шкіри сторони передньої і задньої кінцевих у вертикальному напрямку частин поглинаючого комплекту 5'. Для того щоб поглинаюча серцевина 40' згиналася з утворенням W-подібної конфігурації в зоні R1 поєднання, як показано на фіг. 12(а), і/або з утворенням тарілчастої конфігурації в зоні, що знаходиться позаду від зони R1 поєднання, як показано на фіг. 12(b), переважно, щоб еластичні елементи, ефективні при витягуванні вгору або підйомі бічних частин 46' поглинаючої серцевини 40', були розташовані вздовж обох бічних сторін поглинаючого комплекту 5' і щоб манжети 6', які перешкоджають витіканням, були виконані так, щоб вони перекривали обидві бічні частини поглинаючого комплекту 5' і т. д., подібно еластичним елементам 9', 61' і 62'. Потрібно зазначити, що навіть в тому випадку, якщо відсутні еластичні елементи, розміщені вздовж подовжнього напрямку поглинаючої серцевини 40', поглинаюча серцевина 40' має здатність до деформування з утворенням форми, показаної на фіг. 12(а) або 12(b), під дією вертикальної сили, яка діє при захопленні і натягненні тієї частини передньої частини А, яка є середньою в бічному напрямку, при надяганні підгузка на носія, або сили, яка діє в бічному напрямку з боку стегон носія на промеженну частину С під час носіння підгузка. Далі будуть описані матеріали для утворення підгузка 1D. Будь-які різні матеріали, які використовувалися в кожному елементі звичайних підгузків одноразового використання, можуть бути використані для виготовлення відповідних елементів підгузка 1D. Наприклад, верхній лист 2' може бути утворений із змочуваного водою і проникного для рідин, нетканого матеріалу або перфорованої полімерної плівки, і задній лист 3' може бути утворений з вологопроникної або непроникної полімерної плівки або ламінату з подібної полімерної плівки і нетканого матеріалу. Волокон, які утворюють сукупність волокон, яка утворює поглинаючу серцевину 40', стосуються гідрофільні волокна, такі як целюлозне волокно, гідратцелюлозне волокно, бавовняне волокно і волокно з ацетатцелюлози, поліолефінові волокна, такі як поліетиленове і поліпропіленове, і волокна, одержані поліконденсацією, такі як поліефірні і поліамідні. Сукупність волокон переважно являє собою скупчення волокон, одержане пневмоукладанням і утворене за допомогою скупчення волокнистого матеріалу, переносимого в повітряному струмені, або самого по собі, або змішаного з функціональним матеріалом, в заглибленні заданої форми за допомогою всмоктування. Функціональний матеріал у випадку його використання може утримуватися між двома скупченнями волокон або між волокнами в змішаній одержаній пневмоукладанням сукупності волокон. Два або більше види волокон або два або більше функціональних матеріалів, таких як поглинаючі полімери, можуть бути використані в комбінації. Прикладів поглинаючого полімеру у вигляді частинок стосуються поліакрилат натрію, співполімери акрилової кислоти і вінілового спирту, зшитий поліакрилат натрію, прищеплений співполімер крохмалю і акрилової кислоти, співполімер ізобутилену і малеїнового ангідриду і продукт їх омилення, і поліаспартова кислота. Лист 60' для утворення манжети, яка перешкоджає витіканням, може являти собою, наприклад, композиційний нетканий матеріал, що має багатошарову структуру (наприклад, шар нетканого матеріалу фільєрного способу виробництва/шару нетканого матеріалу, одержаного аеродинамічним способом з розплаву/шару нетканого матеріалу фільєрного способу виробництва), нетканий матеріал фільєрного способу виробництва, термоскріплений нетканий матеріал або нетканий матеріал, скріплений пропусканням повітря наскрізь. Еластичний елемент, що підлягає розміщенню в різних частинах або елементах, переважно являє собою еластичну нитку (наприклад, гумову нитку) або еластичну стрічку з певною шириною (наприклад, гумову стрічку), зокрема еластичну нитку. Матеріали еластичного елемента, що підлягає розміщенню в різних частинах або елементах, включають натуральний каучук, синтетичний каучук, наприклад, бутадієн-стирольний каучук, бутадієновий каучук, ізопреновий каучук і неопреновий каучук, співполімер етилену і вінілацетату, сформовані з витягуванням поліолефіни і уретановий каучук. Вищезазначений підгузок 1D переважно виготовляють способом, описаним нижче. Спосіб включає етапи виготовлення поглинаючої серцевини 40', що складається з центральної поглинаючої частини 41', що має центральну вільну від волокон зону 43', і з двох 21 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 бічних поглинаючих частин 42', 42', що мають відповідні вільні від волокон зони 44' вздовж центральної поглинаючої частини 41' (непоказаний етап), нанесення адгезиву 47' на ділянки листа 45', призначеного для обгортання серцевини, які відповідають вільним від волокон зонам 44', і підтиснення поглинаючої серцевини 40', що має лист 45', призначений для обгортання серцевини, з її верхньої і нижньої сторін, за допомогою використання притискного валика 141, що має притискальний виступ 141а в місці, відповідному кожній вільній від волокон зоні 44', і, що не має притискального виступу в місці, відповідному центральній вільній від волокон зоні 43', щоб тим самим забезпечити втиснення однієї або обох з верхньої і нижньої панелей з листа 45', призначеного для обгортання серцевини, у вільні від волокон зони 44' для прикріплення один до одного верхньої і нижньої панелей 45а' і 45b' з листа, призначеного для обгортання серцевини. Поглинаючу серцевину 40' переважно виготовляють за допомогою використання пристрою для пневмоукладання волокон, що має, наприклад, два барабани для пневмоукладання, кожний з яких має заглиблення заданої форми, в якому волокнистий матеріал, переміщуваний за допомогою повітря, осаджується за допомогою всмоктування. Нижній поглинаючий шар 412, що має крізні отвори, які утворюють центральну вільну від волокон зону 43' і вільні від волокон зони 44', 44', утворюють на одному з барабанів для пневмоукладання, і верхній поглинаючий шар 411, що має крізний отвір, який утворює центральну вільну від волокон зону 43', утворює на іншому барабані для пневмоукладання. Поглинаючі шари 411 і 412 накладають один на оден у вигляді стопи для утворення поглинаючої серцевини 40', що має крізний отвір, що проходить крізь два поглинаючих шари, як центральна вільна від волокон зона 43'. Адгезив 47' може бути нанесений на частині листа 45', призначеного для обгортання серцевини, які відповідають вільним від волокон зонам 44', за допомогою використання будь-якого відомого пристрою 47А' для нанесення адгезиву/клею. Скріплення верхньої і нижньої панелей 45а' і 45b' з листа, призначеного для обгортання серцевини, у вільних від волокон зонах 44' забезпечується за допомогою здушування/підтиснення шляхом використання комбінації вищеописаного притискного валика 141 і будь-якого з гладкого валика 142 і другого валика 142, що має аналогічні виступи в місцях, відповідних притискальним частинам 141а притискного валика 141. Виступи як притискальні частини 141а можуть бути безперервними вздовж всієї ободової периферії притискного валика 141 або на певній довжині в напрямку вздовж кола притискного валика 141. Підгузок 1D може бути виготовлений так само, як у випадку виготовлення звичайних натягуваних підгузків одноразового використання, за винятком виготовлення поглинаючого елемента 4'. Наприклад, можна з успіхом слідувати способу, описаному в документі JP 2006-247363А. Коли частини панелі 45а' з листа, призначеного для обгортання серцевини, які відповідають вільним від волокон зонам 44', вдавлюють і прикріпляють до панелі 45b' з листа, призначеного для обгортання серцевини, зусилля натягнення прикладають до панелі 45а' з листа, призначеного для обгортання серцевини, між двома вільними від волокон зонами 44', 44'. У результаті простір, що забезпечує можливість легкого набухання поглинаючого полімеру або поглинаючої серцевини, що містить поглинаючий полімер, при поглинанні текучого середовища, буде з більшою визначеністю зберігатися між верхньою поверхнею поглинаючої серцевини 40' і панеллю 45а' з листа, призначеного для обгортання серцевини. Буде описаний ще один варіант здійснення винаходу. Фіг. 15 являє собою поперечний переріз поглинаючого елемента 4А', що використовується в підгузку одноразового використання відповідно до ще одного варіанта здійснення винаходу. Опис даного варіанта здійснення буде обмежений відмінностями від вже розглянутого підгузка 1D. В іншому опис підгузка 1D, включаючи переважний варіант здійснення, буде використаний відповідним чином. Поглинаюча серцевина 40' поглинаючого елемента 4А', показаного на фіг. 15, складається з верхнього поглинаючого шару 411, що має крізний отвір, який утворює центральну вільну від волокон зону 43А', і нижнього поглинаючого шару 412, що не має крізного отвору, вирівняного відносно крізного отвору верхнього поглинаючого шару 411. У даній конфігурації центральна вільна від волокон зона може являти собою крізний отвір (вільну від волокон зону), утворений як такий, що проходить тільки крізь верхній поглинаючий шар 411, який утворює центральну поглинаючу частину 41' разом з нижнім поглинаючим шаром 412. У варіанті здійснення, показаному на фіг. 15, панель 45а' з листа для обгортання серцевини, розташована над поглинаючою серцевиною 40', також втиснена всередину кожної зони 44', вільної від волокон, і втиснена частина прикріплена до панелі 45b' з листа для обгортання серцевини, яка розташована під поглинаючою серцевиною 40', за допомогою адгезиву 47'. З іншого боку, та частина панелі 45а' з листа, призначеного для обгортання серцевини, яка розташована над центральною вільною від волокон зоною 43А' поглинаючої серцевини 40', не 22 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 прикріплена до верхньої сторони нижнього поглинаючого шару 412, який являє собою елемент, розташований безпосередньо під нею. У варіанті здійснення, показаному на фіг. 15, при вбиранні текучого середовища в центральну поглинаючу частину 41', яка спричиняє набухання поглинаючого полімеру, що є в ній, наявність центральної вільної від волокон зони 43А' також забезпечує можливість набухання полімеру в достатній мірі без "зіткнення" з перешкодами. У результаті поглинаюча здатність поглинаючого полімеру виявляється повністю, і включення поглинаючого полімеру фактично приводить до поліпшення характеристик підгузка одноразового використання. Скріплення верхньої і нижньої панелей 45а' і 45b' з листа для обгортання серцевини, розташованих відповідно над і під поглинаючою серцевиною, гарантує відмінну підтримку форми поглинаючої серцевини. Тобто запобігається ситуація, при якій центральна поглинаюча частина 41' і бічні поглинаючі частини 42', 42' втрачають свою форму або зміщаються один від одного під час використання. Натягуваний поглинаючий виріб за винаходом не обмежений розглянутими вище, підгузками одноразового використання, що натягуються відповідно до першого - четвертим варіантами здійснення, і різні зміни і модифікації можуть бути виконані в них, як описано нижче. Кожний складовий елемент/ознака натягуваних підгузків одноразового використання відповідно до першого - четвертим варіантами здійснення може бути реалізований у відповідній комбінації, якщо ефект, що забезпечується винаходом, не гіршає. У той час як в натягуваних підгузках 1А, 1В і 1С одноразового використання по першому третьому варіантах здійснення, показаних на фіг. 2, 5 і 6, передня панель 2А має основну частину 20А передньої панелі і подовжуючу частину 21А передньої панелі, що проходить вниз від нижнього краю 200 основної частини 20А передньої панелі, і задня панель 2В має основну частину 20В задньої панелі і подовжуючу частину 21В задньої панелі, можна обійтися без однієї або обох з подовжуючої частини 21А передньої панелі і подовжуючої частини 21В задньої панелі. У натягуваному підгузку 1С одноразового використання відповідно до третього варіанта здійснення стоячі складки 4 можуть складатися з перших стоячих складок 4а, що проходить в бічному напрямку (напрямку Х) всередині від бічної частини 3с поглинаючого комплекту 3, і з других стоячих складок 4b, що проходить в бічному напрямку (напрямку Х) зовні від бічної частини 3с поглинаючого комплекту 3, як показано на фіг. 8. Кожні з першого і других стоячих складок 4а і 4b утворені з листа 40, який утворює стоячі складки, і з множини еластичних елементів 41, розміщених в їх розтягнутому стані у вертикальному напрямку (напрямку Y в плоско розкладеному, нестягнутому стані натягуваного поглинаючого виробу) листа 40, який утворює стоячі складки. Як показано на фіг. 8, лист 40, який утворює стоячі складки, являє собою один лист, який складений вдвічі з утворенням двошарового листа вздовж лінії згину, відповідної кінцю/вершині вільного краю перших стоячих складок 4а. Множина еластичних елементів 41 розміщені в їх розтягнутому стані вздовж вертикального напрямку (напрямку Y) між двома шарами складеного листа і закріплені там за допомогою адгезиву для утворення перших стоячих складок 4а. Двошаровий лист проходить в бічному напрямку (напрямку Х) назовні, і він додатково складений вдвічі вздовж лінії згину, відповідної кінцю вільного краю других стоячих складок 4b, з утворенням чотиришарового листа, як показано на фіг. 8. Множина еластичних елементів 41 розміщені і закріплені в їх розтягнутому стані в подовжньому напрямку (напрямку Y) між двошаровими панелями чотиришарового листа за допомогою адгезиву для утворення других стоячих складок 4b. Як показано на фіг. 8, верхній лист 31 має більшу довжину в порівнянні із заднім листом 32 в бічному напрямку (напрямку Х), і частина верхнього листа 31, яка виступає назовні від кожної бічної крайової частини 33с поглинаючого елемента 33, загнута зверху задньої сторони поглинаючого елемента 33. Як показано на фіг. 8, інший край двошарового листа вставлений між загнутою частиною верхнього листа 31 і заднім листом 32 і прикріплений до них в зоні третього лінійного з'єднання 6с, утвореного в місці розташування вільної від волокон зони 34 поглинаючого елемента 33. Створені таким чином, перші стоячі складки 4а підіймаються - за рахунок стягання множини еластичних елементів 41 - у напрямку до шкіри носія і в бічному напрямку (напрямку Х) всередину (у напрямку до осьової лінії CL). Створені таким чином, другі стоячі складки 4b підіймаються - за рахунок стягання множини еластичних елементів 41 - у напрямку до шкіри носія і в бічному напрямку (напрямку) назовні (в сторону від осьової лінії CL). Третя лінійна зона 6с скріплення переважно розташована безпосередньо під вільною від волокон зоною 34 поглинаючого елемента 33 або збоку від даного місця ближче до осьової лінії CL. 23 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 60 Третя лінійна зона 6с скріплення проходить вздовж кожної бічної частини прямокутного поглинаючого комплекту 3 на всій довжині поглинаючого комплекту 3 у вертикальному напрямку (напрямку Х). Третя лінійна зона 6с скріплення переважно являє собою безперервну пряму лінію, але може являти собою пунктирну лінію. Третя лінійна зона 6с скріплення може бути утворена різними відомими способами, такими як термозварювання, ультразвукове зварювання, високочастотне зварювання або нанесення адгезиву. Підгузок 1D може являти собою натягуваний підгузок одноразового використання, який представляє собою підгузок такого типу, який має розділений зовнішній покриваючий елемент і в якому зовнішній покриваючий елемент розділений на панель, розташовану із задньої сторони і виконану з можливістю носіння навколо задньої сторони носія, і панель, розташовану з передньої сторони і виконану з можливістю носіння навколо передньої сторони носія, при цьому панель, розташована із задньої сторони, і панель, розташована з передньої сторони, з'єднані один з одним вздовж двох бічних непроникних швів для утворення циліндричної форми, і поглинаючий комплект прикріплений для з'єднання панелі, розташованої з передньої сторони, і панелі, розташованої із задньої сторони, подібно містку. Підгузок 1D також може являти собою підгузок плоско розкладуваного типу, що має скріплювальну стрічку в задній частині і приймаючу стрічку, яка приймає скріплювальну стрічку, на зовнішній стороні передньої частини. У такому підгузку одноразового використання, що являє собою підгузок типу, що плоско розкладається, промеженна частина являє собою частину, що має увігнутий виріз, відповідний за формою контуру ноги носія, вздовж її кожного бічного краю, і задня і передня частини являють собою частини, що прилягають до промеженної частини і розташовані відповідно спереду і позаду від промеженної частини. Лист підгузка 1D, призначений для обгортання серцевини, може являти собою один лист, що охоплює всю периферію поглинаючої серцевини в поперечному перерізі, або може включати в себе два окремих листи, один з яких розташований над поглинаючою серцевиною і інший розташований під поглинаючою серцевиною. У тому випадку, коли один лист, призначений для обгортання серцевини, охоплює поглинаючу серцевину, з'єднання (переважне з'єднання внапуск) протилежних країв листа може бути передбачене або з верхньої сторони, або з нижньої сторони, але переважно передбачене з нижньої сторони поглинаючої серцевини, більш переважно - між протилежними в бічному напрямку, вільними від волокон зонами 44', 44'. У тому випадку, коли використовуються два листи для обгортання, переважно, щоб обидві бічні частини розташованого знизу листа були загнуті зверху верхньої сторони поглинаючої серцевини і щоб обидві бічні частини розташованого зверху листа були прикріплені до загнутих частин розташованого знизу листа. В іншому випадку переважно, щоб обидві бічні частини розташованого зверху листа були загнуті зверху нижньої сторони поглинаючої серцевини і щоб обидві бічні частини розташованого знизу листа були прикріплені до загнутих частин розташованого зверху листа. У підгузку 1D центральна вільна від волокон зона 43' і дві вільні від волокон зони 44', 44' можуть являти собою крізні отвори, прорізані поруч один з одним крізь одношарову поглинаючу серцевину, при цьому кожне з них має форму, подовжену у вертикальному напрямку на вигляді в плані. У даній модифікації центральна поглинаюча частина 41' і кожна бічна поглинаюча частина 42' можуть мати однакову товщину, або центральна поглинаюча частина 41' може мати велику товщину в порівнянні з кожною бічною поглинаючою частиною 42'. У випадку подібного одношарового поглинаючого елемента поглинаючий елемент і лист, призначений для обгортання серцевини, можуть бути прикріплені один до одного відповідно до варіантів здійснення, показаних на фіг. 11 і 15, або переважними способами реалізації даних варіантів здійснення. При виконанні цього найкращим чином будуть одержані такі ж ефекти, як за допомогою підгузка 1D та інших раніше вказаних підгузків. У підгузку 1D можна обійтися без з'єднань, утворених за допомогою адгезиву 48' і/або адгезиву 49'. У той час як в підгузку 1D, показаному на фіг. 10, центральна вільна від волокон зона 43' проходить в подовжньому напрямку поглинаючої серцевини у напрямку до передньої частини А за місце розташування переднього кінця 44а' кожної вільної від волокон зони 44', передній кінець 43а' центральної вільної від волокон зони 43' і передній кінець 44а' кожної вільної від волокон зони 44' можуть бути розташовані врівень в поперечному напрямку, або вільні від волокон зони 44' можуть пройти у напрямку до передньої частини А за місце розташування переднього кінця 43а' центральної вільної від волокон зони 43'. У той час як в підгузку 1D, показаному на фіг. 10, кожна вільна від волокон зона 44' проходить в подовжньому напрямку поглинаючої серцевини у напрямку до задньої частини В за місце розташування заднього кінця 43b' центральної вільної від волокон зони 43', задні кінці 43b' 24 UA 109910 C2 5 10 15 20 25 30 і 44b' трьох вільних від волокон зон можуть бути розташовані врівень в поперечному напрямку, або центральна вільна від волокон зона 43' може пройти у напрямку до задньої частини В за місце розташування заднього кінця 44а' вільних від волокон зон 44'. У підгузку 1D можна обійтися без еластичних елементів 9'. Можна обійтися без еластичних елементів 62', розташованих в манжетах 6', 6', які перешкоджають витіканням, і навіть без самих манжет, які перешкоджають витіканням. Замість цього поглинаючий комплект 5' може мати еластичний елемент, розташований вздовж і зовні від кожного бічного краю його поглинаючої серцевини 40' для утворення двох бічних складок вздовж його кожного бічного краю. Даний еластичний елемент може служити як еластичний елемент, призначений для підйому відповідної бічної частини поглинаючої серцевини 40'. Поглинаючий комплект 5' може не мати ніякого еластичного елемента, розміщеного в подовжньому напрямку поглинаючої серцевини 40'. Центральна вільна від волокон зона 43' і кожна бічна вільна від волокон зона 44' можуть бути виконані з такою конфігурацією, яка забезпечує згинання поглинаючої серцевини 40' з утворенням форми, відмінної від форм, показаних на фіг. 12(а) і 12(b). Натягуваний поглинаючий виріб за винаходом може являти собою гігієнічну прокладку натягуваного типу, а також натягуваний підгузок одноразового використання для дітей або дорослих. Промислова застосовність Відповідно до винаходу розроблено натягуваний поглинаючий виріб, який являє собою поглинаючий виріб такого типу, в якому зовнішній покриваючий елемент розділений на передню панель, виконану з можливістю носіння навколо передньої сторони носія, і задню панель, виконану з можливістю носіння навколо задньої сторони носія, і, проте, забезпечує захист від витікання з поглинаючого комплекту, не викликаючи ситуації, при якій поглинаючий комплект перешкоджає руху носія при ходьбі під час носіння. Поглинаюча серцевина підгузка відповідно до винаходу демонструє відмінну здатність до збереження форми, і зменшується імовірність того, що поглинаюча серцевина буде перешкоджати набуханню поглинаючого полімеру, в результаті чого забезпечується можливість того, що поглинаючий полімер буде виявляти свою поглинаючу здатність в повній мірі. Перелік посилань Патентні літературні джерела Патентне літературне джерело 1: WO2008/069279 Патентне літературне джерело 2: JP 2008-253285А ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Натягуваний поглинаючий виріб, що містить подовжену в бічному напрямку передню панель, виконану з можливістю носіння навколо передньої сторони носія, подовжену в бічному напрямку задню панель, виконану з можливістю носіння навколо задньої сторони носія, поглинаючий комплект, прикріплений до передньої і задньої панелей для з'єднання їх подібно містку, і стоячі зборки, розташовані вздовж кожної бічної частини поглинаючого комплекту, при цьому поглинаючий комплект містить подовжений у вертикальному напрямку поглинаючий елемент, при цьому поглинаючий елемент має дві вільні від волокон зони, що проходять в його подовжньому напрямку, при цьому кожна з вільних від волокон зон простягається в передню панель і в задню панель, при цьому поглинаючий елемент має центральну вільну від волокон зону всередині між двома вільними від волокон зонами, при цьому центральна вільна від волокон зона проходить так, що її передня кінцева частина знаходиться за передньою кінцевою частиною кожної вільної від волокон зони у напрямку до передньої частини, і кожна вільна від волокон зона проходить так, що її задня кінцева частина знаходиться за задньою кінцевою частиною центральної вільної від волокон зони у напрямку до задньої частини, 2 причому кожна з двох вільних від волокон зон містить всього до 30 г/м целюлозного волокна і поглинаючого полімеру у вигляді частинок, які утворюють поглинаючу серцевину поглинаючого елемента. 2. Натягуваний поглинаючий виріб за п. 1, в якому поглинаючий елемент має зону, в якій центральна вільна від волокон зона і дві вільні від волокон зони розташовані поруч одна з одною в бічному напрямку. 3. Натягуваний поглинаючий виріб за п. 1 або 2, в якому передня панель має основну частину передньої панелі і подовжуючу частину передньої панелі, що проходить вниз від нижнього краю основної частини передньої панелі під час носіння, задня панель має основну частину задньої панелі і подовжуючу частину задньої панелі, що проходить вниз від нижнього краю основної 25 UA 109910 C2 5 10 15 20 25 30 35 40 45 50 55 частини задньої панелі під час носіння, і кожна вільна від волокон зона проходить так, що її передня кінцева у вертикальному напрямку частина перекриває подовжуючу частину передньої панелі і її задня кінцева у вертикальному напрямку частина перекриває подовжуючу частину задньої панелі. 4. Натягуваний поглинаючий виріб за п. 3, в якому кожна з передньої панелі і задньої панелі має множину еластичних елементів, розміщених на певній відстані один від одного у вертикальному напрямку в їх розтягнутому в бічному напрямку стані, при цьому еластичні елементи не розміщені в зоні, в якій передня кінцева у вертикальному напрямку частина кожної вільної від волокон зони перекриває подовжуючу частину передньої панелі, і в зоні, в якій задня кінцева у вертикальному напрямку частина кожної вільної від волокон зони перекриває подовжуючу частину задньої панелі. 5. Натягуваний поглинаючий виріб за п. 4, в якому кожна з подовжуючої частини передньої панелі і подовжуючої частини задньої панелі має множину еластичних елементів, розміщених на певній відстані один від одного у вертикальному напрямку в їх розтягнутому в бічному напрямку стані. 6. Натягуваний поглинаючий виріб за будь-яким з пп. 1-5, в якому стоячі зборки включають в себе перші стоячі зборки, які проходять всередині в бічному напрямку відносно бічної частини поглинаючого комплекту, і другі стоячі зборки, що проходять ззовні в бічному напрямку відносно бічної частини поглинаючого комплекту. 7. Натягуваний поглинаючий виріб за будь-яким з пп. 1-6, у якому поглинаючий елемент має еластичний елемент, розміщений в його розтягнутому у вертикальному напрямку стані вздовж кожної бічної крайової частини поглинаючого елемента. 8. Натягуваний поглинаючий виріб за будь-яким з пп. 1-7, в якому поглинаючий елемент має зону високої поверхневої щільності, при цьому зона високої поверхневої щільності простягається в подовжуючу частину передньої панелі і в подовжуючу частину задньої панелі. 9. Натягуваний поглинаючий виріб за п. 8, в якому поглинаючий елемент містить поглинаючу серцевину, при цьому поглинаюча серцевина містить верхній поглинаючий шар і нижній поглинаючий шар, що має більші розміри порівняно з верхнім поглинаючим шаром, при цьому зона високої поверхневої щільності являє собою результат накладання верхнього поглинаючого шару на повернену до шкіри сторону нижнього поглинаючого шару. 10. Натягуваний поглинаючий виріб за будь-яким з пп. 1-9, в якому кожна вільна від волокон зона має закриту передню кінцеву у вертикальному напрямку частину в передній частині і незакриту задню кінцеву у вертикальному напрямку частину в задній частині. 11. Натягуваний поглинаючий виріб за будь-яким з пп. 1-10, в якому кожна з двох вільних від волокон зон не має целюлозного волокна і поглинаючого полімеру у вигляді частинок, які утворюють поглинаючу серцевину поглинаючого елемента. 12. Натягуваний поглинаючий виріб за будь-яким з пп. 1-11, в якому поглинаючий елемент містить подовжену у вертикальному напрямку поглинаючу серцевину, що містить поглинаючий полімер, і лист, який призначений для обгортання серцевини і закриває верхню і нижню поверхні поглинаючої серцевини, при цьому поглинаюча серцевина має центральну вільну від волокон зону всередині між двома вільними від волокон зонами, при цьому частина листа для обгортання серцевини, розташована над поглинаючою серцевиною, і частина листа для обгортання серцевини, розташована під поглинаючою серцевиною, прикріплені одна до одної в двох вільних від волокон зонах, і при цьому частина листа для обгортання серцевини, розташована над поглинаючою серцевиною, і елемент, що знаходиться безпосередньо під даною частиною листа для обгортання серцевини, не прикріплені одне до одного в центральній вільній від волокон зоні. 13. Натягуваний поглинаючий виріб за п. 12, в якому поглинаючий елемент має центральну поглинаючу частину, що проходить в подовжньому напрямку поглинаючої серцевини, і дві бічні поглинаючі частини, кожна з яких розташована з кожної бічної сторони центральної поглинаючої частини, і поглинаючий полімер міститься в центральній поглинаючій частині з більшою масою 2 поглинаючого полімеру на 1 м , ніж в кожній з бічних поглинаючих частин. 14. Натягуваний поглинаючий виріб за п. 12 або 13, в якому поглинаючий елемент має багатошарову структуру, що містить верхній поглинаючий шар і нижній поглинаючий шар, і поглинаючий полімер міститься у верхньому поглинаючому шарі з більшою масою 2 поглинаючого полімеру на 1 м , ніж в нижньому поглинаючому шарі. 26 UA 109910 C2 27 UA 109910 C2 28
