Поглинаючий виріб (варіанти)

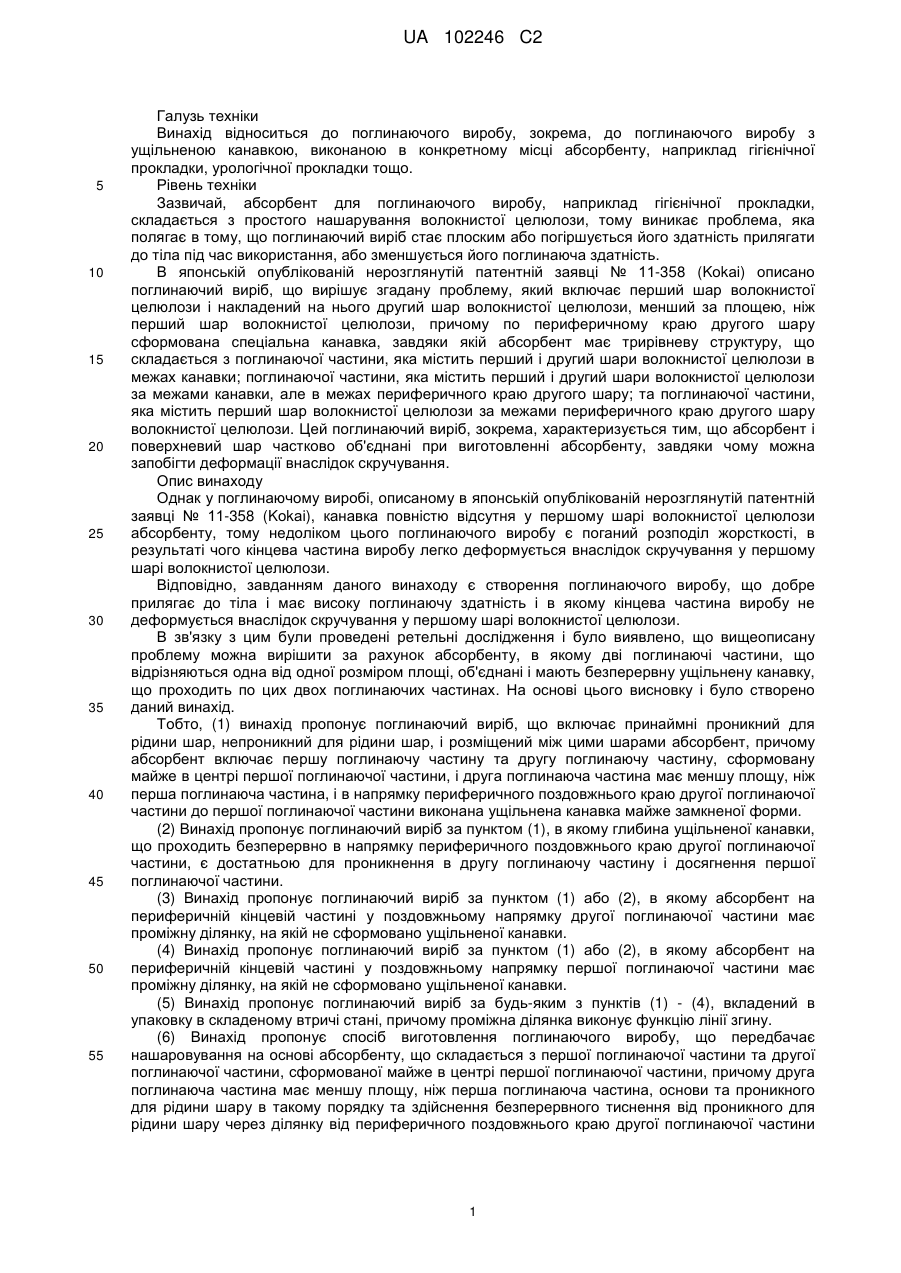

Реферат: Запропоновано поглинаючий виріб, кінці якого менше деформуються, який зручно прилягає до тіла споживача і має високу поглинаючу здатність, а також спосіб виготовлення такого поглинаючого виробу. Поглинаючий виріб має принаймні проникний для рідини шар, непроникний для рідини шар, і розміщений між цими шарами абсорбент. Абсорбент включає першу поглинаючу частину та другу поглинаючу частину, сформовану в центрі першої поглинаючої частини, причому друга поглинаюча частина має меншу площу, ніж перша поглинаюча частина. Ближче до периферичного поздовжнього краю другої поглинаюч ої частини сформована ущільнена канавка, що переходить на першу поглинаючу частину, при цьому абсорбент має проміжну ділянку, на якій не сформована ущільнена канавка. Проміжна ділянка, на якій не сформована ущільнена канавка, розташована на периферичній кінцевій частині у повздовжньому напрямку другої поглинаючої частини або у повздовжньому напрямку першої поглинаючої частини. UA 102246 C2 (12) UA 102246 C2 UA 102246 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Винахід відноситься до поглинаючого виробу, зокрема, до поглинаючого виробу з ущільненою канавкою, виконаною в конкретному місці абсорбенту, наприклад гігієнічної прокладки, урологічної прокладки тощо. Рівень техніки Зазвичай, абсорбент для поглинаючого виробу, наприклад гігієнічної прокладки, складається з простого нашарування волокнистої целюлози, тому виникає проблема, яка полягає в тому, що поглинаючий виріб стає плоским або погіршується його здатність прилягати до тіла під час використання, або зменшується його поглинаюча здатність. В японській опублікованій нерозглянутій патентній заявці № 11-358 (Kоkаі) описано поглинаючий виріб, що вирішує згадану проблему, який включає перший шар волокнистої целюлози і накладений на нього другий шар волокнистої целюлози, менший за площею, ніж перший шар волокнистої целюлози, причому по периферичному краю другого шару сформована спеціальна канавка, завдяки якій абсорбент має трирівневу структуру, що складається з поглинаючої частини, яка містить перший і другий шари волокнистої целюлози в межах канавки; поглинаючої частини, яка містить перший і другий шари волокнистої целюлози за межами канавки, але в межах периферичного краю другого шару; та поглинаючої частини, яка містить перший шар волокнистої целюлози за межами периферичного краю другого шару волокнистої целюлози. Цей поглинаючий виріб, зокрема, характеризується тим, що абсорбент і поверхневий шар частково об'єднані при виготовленні абсорбенту, завдяки чому можна запобігти деформації внаслідок скручування. Опис винаходу Однак у поглинаючому виробі, описаному в японській опублікованій нерозглянутій патентній заявці № 11-358 (Kоkаі), канавка повністю відсутня у першому шарі волокнистої целюлози абсорбенту, тому недоліком цього поглинаючого виробу є поганий розподіл жорсткості, в результаті чого кінцева частина виробу легко деформується внаслідок скручування у першому шарі волокнистої целюлози. Відповідно, завданням даного винаходу є створення поглинаючого виробу, що добре прилягає до тіла і має високу поглинаючу здатність і в якому кінцева частина виробу не деформується внаслідок скручування у першому шарі волокнистої целюлози. В зв'язку з цим були проведені ретельні дослідження і було виявлено, що вищеописану проблему можна вирішити за рахунок абсорбенту, в якому дві поглинаючі частини, що відрізняються одна від одної розміром площі, об'єднані і мають безперервну ущільнену канавку, що проходить по цих двох поглинаючих частинах. На основі цього висновку і було створено даний винахід. Тобто, (1) винахід пропонує поглинаючий виріб, що включає принаймні проникний для рідини шар, непроникний для рідини шар, і розміщений між цими шарами абсорбент, причому абсорбент включає першу поглинаючу частину та другу поглинаючу частину, сформовану майже в центрі першої поглинаючої частини, і друга поглинаюча частина має меншу площу, ніж перша поглинаюча частина, і в напрямку периферичного поздовжнього краю другої поглинаючої частини до першої поглинаючої частини виконана ущільнена канавка майже замкненої форми. (2) Винахід пропонує поглинаючий виріб за пунктом (1), в якому глибина ущільненої канавки, що проходить безперервно в напрямку периферичного поздовжнього краю другої поглинаючої частини, є достатньою для проникнення в другу поглинаючу частину і досягнення першої поглинаючої частини. (3) Винахід пропонує поглинаючий виріб за пунктом (1) або (2), в якому абсорбент на периферичній кінцевій частині у поздовжньому напрямку другої поглинаючої частини має проміжну ділянку, на якій не сформовано ущільненої канавки. (4) Винахід пропонує поглинаючий виріб за пунктом (1) або (2), в якому абсорбент на периферичній кінцевій частині у поздовжньому напрямку першої поглинаючої частини має проміжну ділянку, на якій не сформовано ущільненої канавки. (5) Винахід пропонує поглинаючий виріб за будь-яким з пунктів (1) - (4), вкладений в упаковку в складеному втричі стані, причому проміжна ділянка виконує функцію лінії згину. (6) Винахід пропонує спосіб виготовлення поглинаючого виробу, що передбачає нашаровування на основі абсорбенту, що складається з першої поглинаючої частини та другої поглинаючої частини, сформованої майже в центрі першої поглинаючої частини, причому друга поглинаюча частина має меншу площу, ніж перша поглинаюча частина, основи та проникного для рідини шару в такому порядку та здійснення безперервного тиснення від проникного для рідини шару через ділянку від периферичного поздовжнього краю другої поглинаючої частини 1 UA 102246 C2 5 10 15 20 25 30 35 40 45 50 55 60 до першої поглинаючої частини, формуючи таким чином ущільнену канавку, що проходить від другої поглинаючої частини до першої поглинаючої частини. В запропонованому поглинаючому виробі абсорбент має ущільнену канавку, що проходить через першу та другу поглинаючі частини, так що поглинаючий виріб має плавну зміну жорсткості та зменшує відчуття дискомфорту під час носіння. Крім того, порівняно із звичайними виробами деформація внаслідок скручування у першій поглинаючій частині навряд чи можлива, в результаті чого можна досягти дуже доброго прилягання до тіла та високої поглинаючої здатності. Стислий опис креслень Фіг. 1 - вигляд у плані одного варіанта поглинаючого виробу згідно з даним винаходом. Фіг. 2 - вигляд у розрізі по лінії Y-Y' фіг. 1. Фіг. 3 - вигляд у плані кращого варіанта поглинаючого виробу згідно з даним винаходом. Кращі варіанти здійснення винаходу Нижче винахід описано з посиланням на креслення, але не обмежено зображеними на них варіантами. На фіг. 1 показаний у плані один варіант запропонованого винаходом поглинаючого виробу, фіг. 2 - вигляд у розрізі по лінії Y-Y' фіг. 1, і фіг. 3 - це вигляд у плані кращого варіанта поглинаючого виробу згідно з винаходом. Запропонований поглинаючий виріб 1 включає принаймні проникний для рідини шар 7, непроникний для рідини шар 10 та абсорбент 2. Абсорбент зазвичай об'єднано з основою 6, і цей об'єднаний абсорбент розміщено між проникним для рідини шаром 7 і непроникним для рідини шаром 10. Як показано на фіг. 1, абсорбент включає першу поглинаючу частину 3 та другу поглинаючу частину 4, причому площа другої поглинаючої частини менша за площу першої поглинаючої частини, а друга поглинаюча частина об'єднана з першою поглинаючою частиною майже в центрі останньої. В даному винаході форма абсорбенту конкретна не обмежена, за умови що це форма, утворена в результаті об'єднання двох абсорбентів, різних за площею, і, як показано на фіг. 2, ця форма може мати конфігурацію, в якій шар, утворений першим абсорбентом, і шар, утворений другим абсорбентом, попередньо нашаровані один на одний. Тобто, може бути достатнім, якщо ділянка, на якій розміщена друга поглинаюча частина, буде мати більшу густину, ніж ділянка, на якій знаходиться тільки перша поглинаюча частина. Незважаючи на відмінності, що залежать від використаного абсорбенту, товщина першої поглинаючої частини 3, як правило, становить 1-10 мм, а товщина другої поглинаючої частини 4 зазвичай становить 2-30 мм. Крім того, густина першої поглинаючої частини 3, як правило, 2 становить 100-400 г/м , а густина другої поглинаючої частини 4 зазвичай становить 200-1200 2 г/м . В описуваному абсорбенті виконано ущільнену канавку 5, що проходить в напрямку периферичного поздовжнього краю другої поглинаючої частини до першої поглинаючої частини. Ця ущільнена канавка виконана безперервною, замкненої форми, якщо дивитися зверху. Наприклад, як показано на фіг. 1, друга поглинаюча частина має форму, що нагадує язик, і ущільнена канавка проходить в напрямку периферичного поздовжнього краю другої поглинаючої частини, описуючи дугоподібну лінію, зігнену відносно центру поглинаючого виробу, і проходить далі в U-подібній формі в напрямку периферичного поздовжнього краю другої поглинаючої частини до першої поглинаючої частини. Ця ущільнена канавка, виконана в напрямку периферичного поздовжнього краю другої поглинаючої частини, сприймає тиск від тіла споживача і допомагає прийняти форму, що узгоджується з формою тіла від екскреторної частини до сідниць споживача, тим самим зменшуючи протікання виділень під час носіння. З іншого боку, ущільнена канавка, що проходить в напрямку периферичного поздовжнього краю другої поглинаючої частини до першої поглинаючої частини, робить більш плавною зміну жорсткості на кінцевій частині поглинаючого виробу від першої поглинаючої частини до другої поглинаючої частини і не тільки надає жорсткості першій поглинаючій частині та зменшує скручування в цій кінцевій частині поглинаючого виробу, а і зменшує протікання виділень під час носіння. Глибина ущільненої канавки, виконаної в напрямку периферичного поздовжнього краю другої поглинаючої частини, конкретно не обмежена, але ущільнена канавка може бути виконана тільки в межах другої поглинаючої частини на глибину, недостатню для проникнення в першу поглинаючу частину, але, як показано на фіг. 2, ущільнена канавка виконана переважно на глибину, достатньо велику для проникнення у другу поглинаючу частину і досягнення першої поглинаючої частини. Завдяки ущільненій канавці, що досягає першої поглинаючої частини, можна підтримувати жорсткість на кінцевій частині поглинаючого виробу та зменшувати скручування. З іншого боку, у випадку, коли ущільнена канавка виконана тільки в межах другої 2 UA 102246 C2 5 10 15 20 25 30 35 40 45 50 55 60 поглинаючої частини, те місце на верхній поверхні першої поглинаючої частини, що відповідає ущільненій канавці другої поглинаючої частини, є трохи заглибленим у відповідності з канавкою, оскільки верхня поверхня першої поглинаючої частини спресовується від тиску під час виконання тиснення. Форма ущільненої канавки утворює канавкоподібне заглиблення на тій поверхні поглинаючого виробу, що контактуватиме зі шкірою. Завдяки формуванню безперервної ущільненої канавки можна блокувати поперечне розтікання виділень і ефективно спрямовувати їх до нижньої частини абсорбенту. У кращому варіанті запропонованого поглинаючого виробу застосований абсорбент має проміжну ділянку 8, на якій не сформовано ущільненої канавки. Ця проміжна ділянка створює на абсорбенті ділянку низької жорсткості, яка виконує функцію лінії згину 11, коли поглинаючий виріб поміщають в упаковку складеним втричі. Проміжна ділянка може бути розташована, у планарному зображенні, на периферичній кінцевій частині у поздовжньому напрямку другої поглинаючої частини або на периферичній кінцевій частині у поздовжньому напрямку першої поглинаючої частини. Якщо проміжна ділянка виконана в межах другої поглинаючої частини, то ділянка низької жорсткості утворюється в заданому положенні другого абсорбенту, а якщо проміжна ділянка виконана в межах першої поглинаючої частини, то ділянка низької жорсткості утворюється в заданому положенні першого абсорбенту. Крім того, проміжна ділянка може бути виконана і на периферичній кінцевій частині у поздовжньому напрямку першої поглинаючої частини, і на периферичній кінцевій частині у поздовжньому напрямку другої поглинаючої частини. На фіг. 3 зображено кращий варіант запропонованого поглинаючого виробу з проміжною ділянкою, виконаною на периферичній кінцевій частині у поздовжньому напрямку другої поглинаючої частини. На периферичній кінцевій частині у поздовжньому напрямку другої поглинаючої частини в позиції на відстані 1-40 мм у напрямку всередину від краю другої поглинаючої частини виконані дві проміжні ділянки. Розмір проміжної ділянки становить, як правило, 2-20 мм, переважно 3-10 мм. Якщо цей розмір менше 2 мм, ділянка низької жорсткості не утворюється, і відчуття дискомфорту під час використання поглинаючого виробу не зменшується, а якщо розмір проміжної ділянки перевищує 20 мм, запобігання протіканню погіршується. Щодо довжини безперервної ущільненої канавки, виконаної в напрямку периферичного поздовжнього краю другої поглинаючої частини, то, якщо поглинаючий виріб, являє собою, наприклад, денну гігієнічну прокладку, то довжина попереду та позаду центральної лінії у поздовжньому напрямку абсорбенту становить переважно 15 мм або більше для забезпечення здатності деформуватися, краще 25 мм або більше для забезпечення стабільної здатності деформуватися. У варіанті, коли проміжна ділянка виконана на другій поглинаючій частині, як показано на фіг. 3, жорсткість другої поглинаючої частини зменшується, і тому поглинаючий виріб набуває здатності злегка згинатися, швидко відновлювати свою початкову форму після розпакування та легко прилягати до екскреторної частини тіла. Враховуючи поглинаючу здатність, навіть якщо проміжна ділянка є на другій поглинаючій частині, то завдяки тому, що в напрямку периферичного поздовжнього краю другої поглинаючої частини виконана безперервна ущільнена канавка, протікання можна зменшити в результаті сприймання тиску тіла та деформування поглинаючого виробу вгору. Крім того, утворюючи проміжну ділянку на другій поглинаючій частині, можна зробити другу поглинаючу частину більшою та підвищити поглинаючу здатність. З іншого боку, у разі виконання проміжної ділянки на першій поглинаючій частині (не показано), тиск концентрується на ділянці з найменшою в усьому абсорбенті жорсткістю, в результаті чого поглинаючий виріб може легко узгоджуватися з рухами тіла. Крім того, навіть якщо проміжна ділянка виконана на першій поглинаючій частині, то завдяки тому, що ущільнена канавка сформована на ділянці від периферичної кінцевої частини у поздовжньому напрямку до короткого напрямку першої поглинаючої частини, скручування навряд чи відбудеться. Більш того, оскільки на другій поглинаючій частині проміжної ділянки немає, розмір другої поглинаючої частини можна зменшити, забезпечуючи при цьому необхідну мінімальну поглинаючу здатність, і це зменшення розміру дає перевагу при пакуванні поглинаючого виробу у стані, складеному втричі. Крім того, в зв'язку з відсутністю проміжної ділянки на другій поглинаючій частині, яка прилягає до екскреторної частини тіла, можна зменшити відчуття дискомфорту при використанні поглинаючого виробу. В запропонованому поглинаючому виробі можна, як правило, використовувати обидва вищеописані абсорбенти, але з огляду на невелике зменшення жорсткості перевагу віддають абсорбенту з проміжною ділянкою на другій поглинаючій частині. 3 UA 102246 C2 5 10 15 20 25 30 35 40 45 50 55 60 У традиційному поглинаючому виробі канавка виконана тільки у другому шарі волокнистої целюлози, що сильно підвищує жорсткість цього шару, і форма упаковки для такого поглинаючого виробу є обмеженою, оскільки відсутня лінія згину для згинання та пакування такого поглинаючого виробу. З іншого боку, в даному винаході, як описувалося вище, ділянка низької жорсткості виконує функцію лінії згину 11 при пакуванні поглинаючого виробу, тому запропонований поглинаючий виріб, в якому ділянку низької жорсткості можна сформувати в довільно заданому місці, не обмежує форми упаковки для нього. У проникному для рідини шарі 7 в тому самому місці, що і ущільнена канавка замкненої форми, сформована канавка такої самої форми, що і ущільнена канавка майже замкненої форми, а проникний для рідини шар 7 та абсорбент 2 об'єднані. Абсорбент включає принаймні деревну целюлозу, але може складатися з деревної целюлози, з якою потім змішують полімер високої поглинаючої здатності. Замість деревної целюлози можна застосовувати, наприклад, целюлозу, целюлозне волокно та штучне целюлозне волокно, наприклад нейлонове та ацетатне. Поглинаючий полімер має тривимірну сітчасту структуру, в якій водорозчинний полімер відповідним чином зшито, і цей полімер поглинає воду в об'ємі, що від сотень до тисяч разів перевищує його власну масу, але практично не розчиняється у воді та не вивільняє увібрану ним воду навіть під дією тиску. Приклади такого полімеру включають порошкові або волокнисті полімери на основі крохмалю, акрилової кислоти та амінокислоти. Запропонований поглинаючий виріб можна застосовувати як гігієнічну прокладку або урологічну прокладку. Далі описано спосіб виготовлення запропонованого поглинаючого виробу. Зокрема, спосіб виготовлення включає послідовні етапи (а) - (e) і здійснюється за допомогою традиційно застосовуваного виробничого обладнання. Етапи включають: (а) рівномірне нашаровування волокнистої целюлози на паперову основу 6, подібну до тканини, за допомогою відомого пристрою для укладання шарами волокон для поглинаючих виробів з метою формування першої поглинаючої частини 3, що має майже такий самий розмір, що і паперова основа, майже рівномірну товщину і майже рівномірну густину; (b) окремо від першої поглинаючої частини, формування другої поглинаючої частини 4, меншої за площею, ніж перша поглинаюча частина, способом, аналогічним способу формування першої поглинаючої частини, і перенесення сформованої поглинаючої частини на першу поглинаючу частину; і (с) обгортання всього абсорбенту паперовою основою, стискання абсорбенту та вирізання заданої форми. Спосіб виготовлення абсорбенту 2 не обмежено етапами (а) і (b), за умови, що виготовлений абсорбент набуває конфігурації, в якій перша поглинаюча частина 3 та друга поглинаюча частина 4 є об'єднаними. Наприклад, абсорбент з об'єднаними першою поглинаючою частиною 3 та другою поглинаючою частиною 4 можна також сформувати способом, при якому основу з нижнім шаром, які мають таку саму об'ємну конфігурацію, що і конфігурація першої поглинаючої частини 3, і другу поглинаючу частину 4, яку приєднують, розміщують на зовнішній периферичній поверхні обертального барабана пристрою для укладання шарами волокон, і волокна целюлози потім укладають на основу. При необхідності, між проникним для рідини шаром 7 та абсорбентом 2 як другий шар можна прокласти нетканий матеріал або пневмоукладену целюлозу. Крім того, між проникним для рідини шаром 7 та абсорбентом 2 або між згаданим другим шаром і абсорбентом 2 можна нанести адгезійний шар, наприклад шар, що включає термоплавку смолу або термоклей. Потім здійснюють етап (d) тиснення абсорбенту вирізаної форми. В результаті, формується ущільнена канавка. Тиснення можна здійснювати за допомогою традиційно застосовуваного обладнання. Наприклад, тиснення наносять за допомогою валка з рельєфом заданої конфігурації ущільненої канавки. У випадку використання шару термоплавкої смоли або термоклею застосовують переважно термотиснення. Шляхом такого тиснення ряд елементів, що складають поглинаючий виріб, можна з'єднувати та об'єднувати одночасно з формуванням ущільненої канавки. Наприклад, проникний для рідини шар 7 накладають на другу поглинаючу частину абсорбенту, форма якого утворена вирізанням, покриваючи всю поверхню абсорбенту, і потім здійснюють тиснення, в результаті чого шар 7 і друга поглинаюча частина об'єднуються. Одночасно з тисненням іноді також формується канавка 9 з боку непроникного для рідини шару 10 в місці, що відповідає ущільненій канавці (див. фіг. 2). Канавка 9 не формується безпосередньо тисненням, а формується опосередковано під впливом тиснення. Глибина канавки 9, як правило, є набагато меншою, ніж глибина ущільненої канавки. І нарешті, здійснюють етап (e) накладання непроникного для рідини шару 10, що складається переважно з поліетилену, поліпропілену або подібного матеріалу, та з'єднання проникного для рідини шару 7 і непроникного для рідини шару 10. 4 UA 102246 C2 У вищеописаному варіанті описано спосіб виготовлення гігієнічної прокладки, але запропонований спосіб можна також застосовувати і для виготовлення інших поглинаючих виробів, наприклад урологічних прокладок. 5 10 15 20 25 30 ФОРМУЛА ВИНАХОДУ 1. Поглинаючий виріб, що включає принаймні проникний для рідини шар, непроникний для рідини шар і розміщений між цими шарами абсорбент, який включає першу поглинаючу частину та другу поглинаючу частину, яка розташована по центру першої поглинаючої частини і має площу меншу, ніж площа першої поглинаючої частини, причому ближче до периферичного поздовжнього краю другої поглинаючої частини сформована ущільнена канавка, що переходить на першу поглинаючу частину, при цьому абсорбент має проміжну ділянку, на якій не сформована ущільнена канавка, який відрізняється тим, що проміжна ділянка, на якій не сформована ущільнена канавка, розташована на периферичній кінцевій частині у повздовжньому напрямку другої поглинаючої частини. 2. Поглинаючий виріб, що включає принаймні проникний для рідини шар, непроникний для рідини шар і розмішений між цими шарами абсорбент, який включає першу поглинаючу частину та другу поглинаючу частину, яка розташована по центру першої поглинаючої частини і має площу меншу, ніж площа першої поглинаючої частини, причому ближче до периферичного поздовжнього краю другої поглинаючої частини сформована ущільнена канавка, що переходить на першу поглинаючу частину, при цьому абсорбент має проміжну ділянку, на якій не сформована ущільнена канавка, який відрізняється тим, що проміжна ділянка, на якій не сформована ущільнена канавка, розташована на периферичній кінцевій частині у повздовжньому напрямку першої поглинаючої частини. 3. Поглинаючий виріб за п. 1 або п. 2, який відрізняється тим, що ущільнена канавка, що проходить в напрямку периферичного поздовжнього краю другої поглинаючої частини, виконана з глибиною, достатньою для того, щоб канавка проходила через другу поглинаючу частину і досягала першої поглинаючої частини. 4. Поглинаючий виріб за будь-яким з пп. 1-3, який відрізняється тим, що проміжна ділянка, на якій не сформована ущільнена канавка, розташована від повздовжнього краю виробу на відстані, що складає біля однієї третьої виробу і виконує функцію лінії згину для забезпечення можливості вкладення виробу в упаковку в складеному втричі стані. 5 UA 102246 C2 6 UA 102246 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
