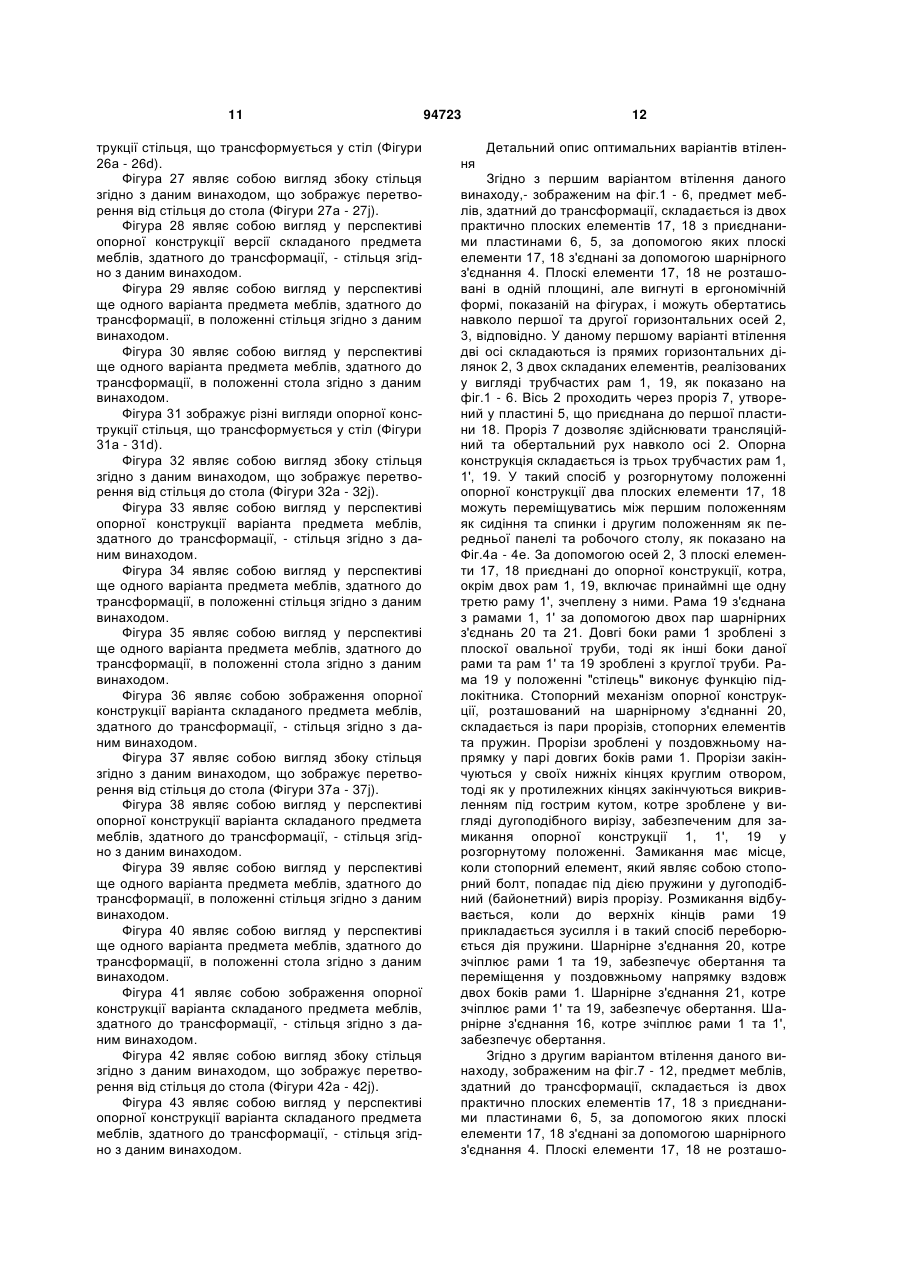

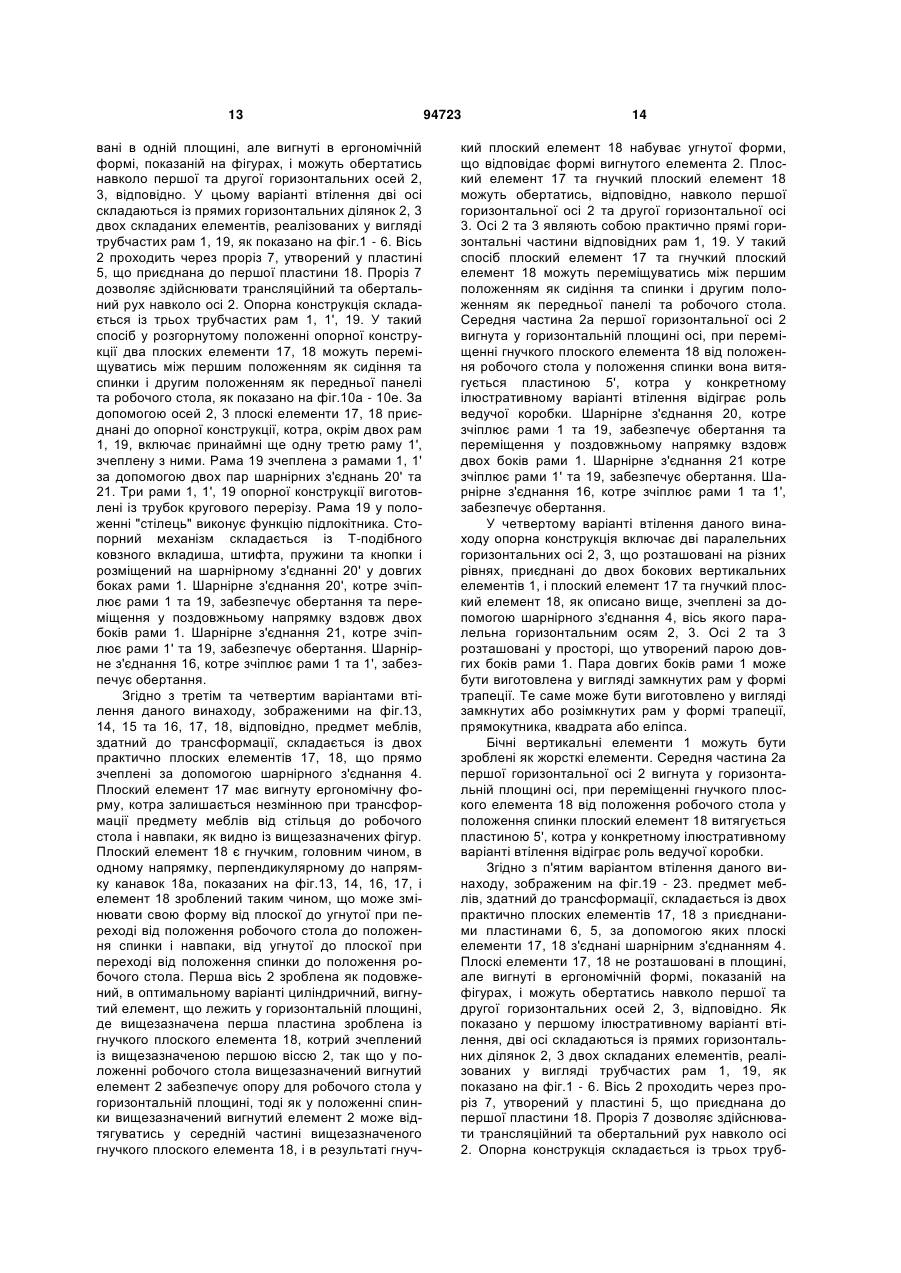

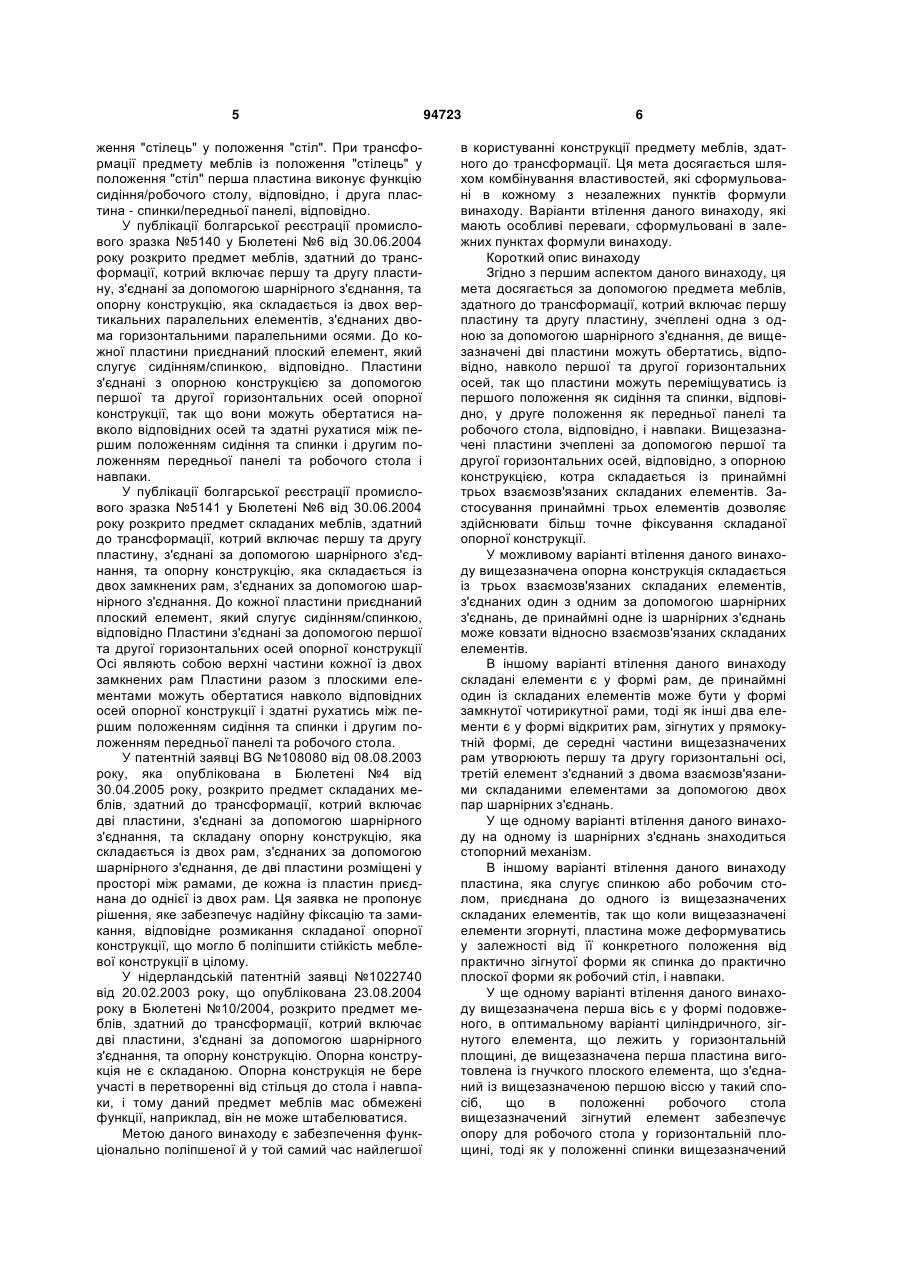

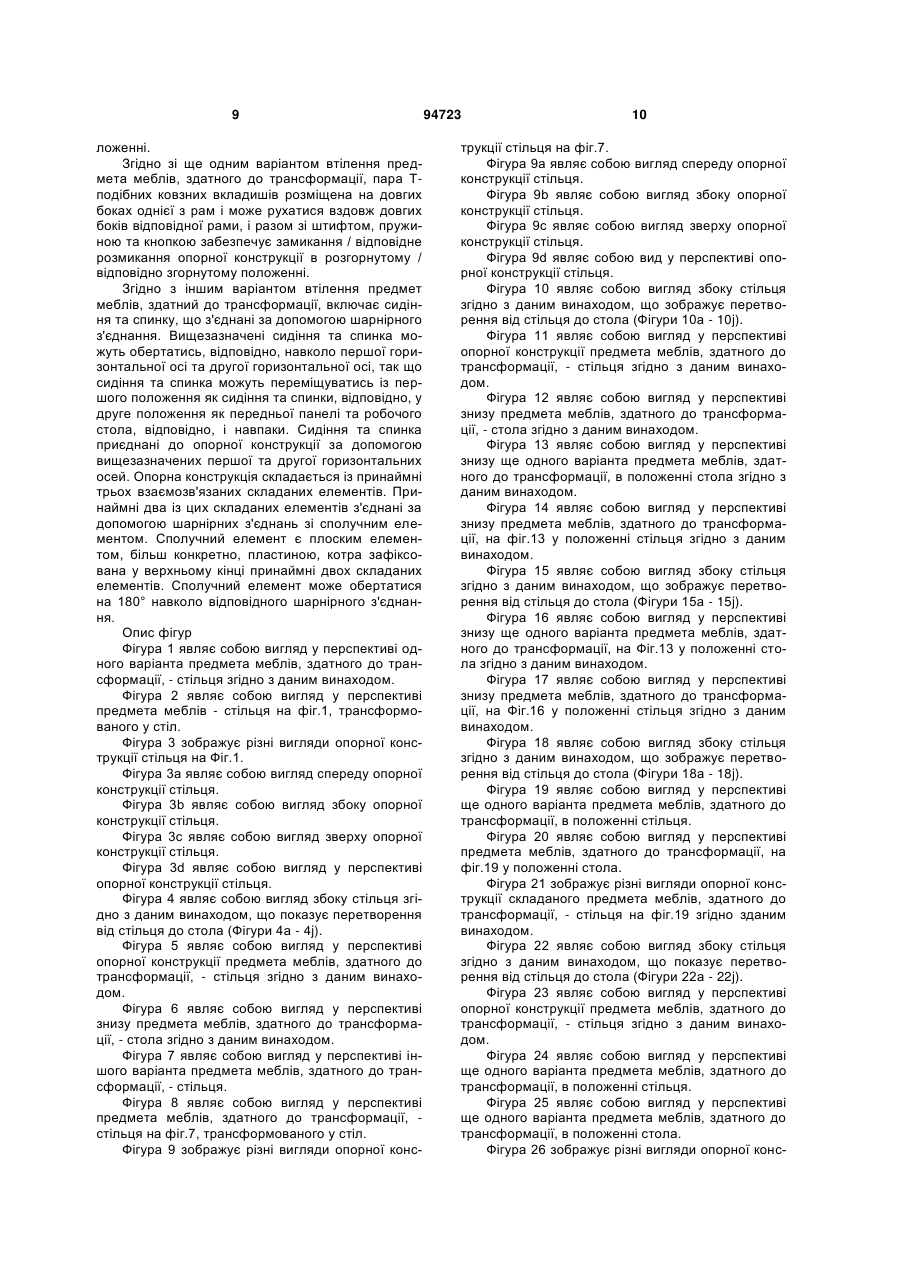

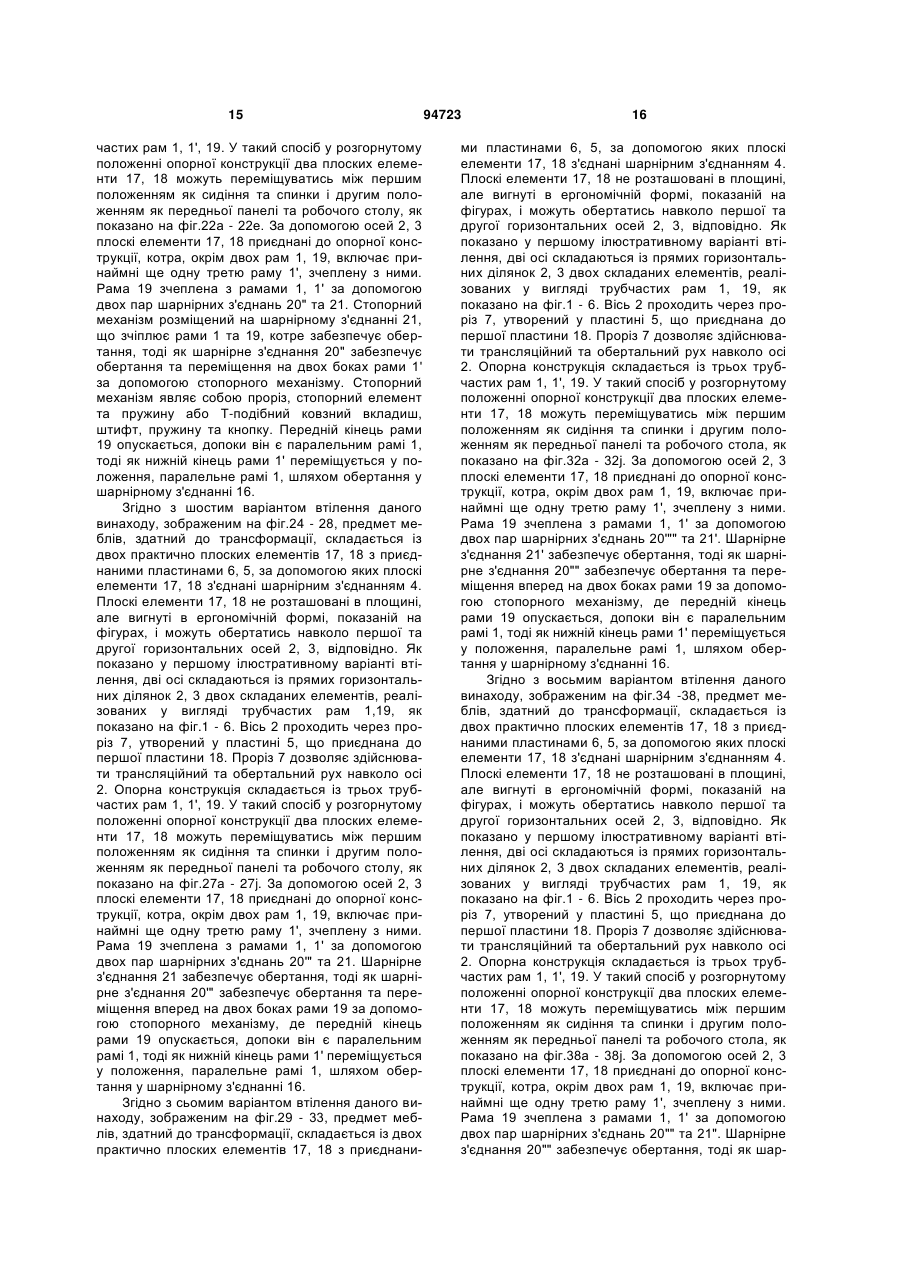

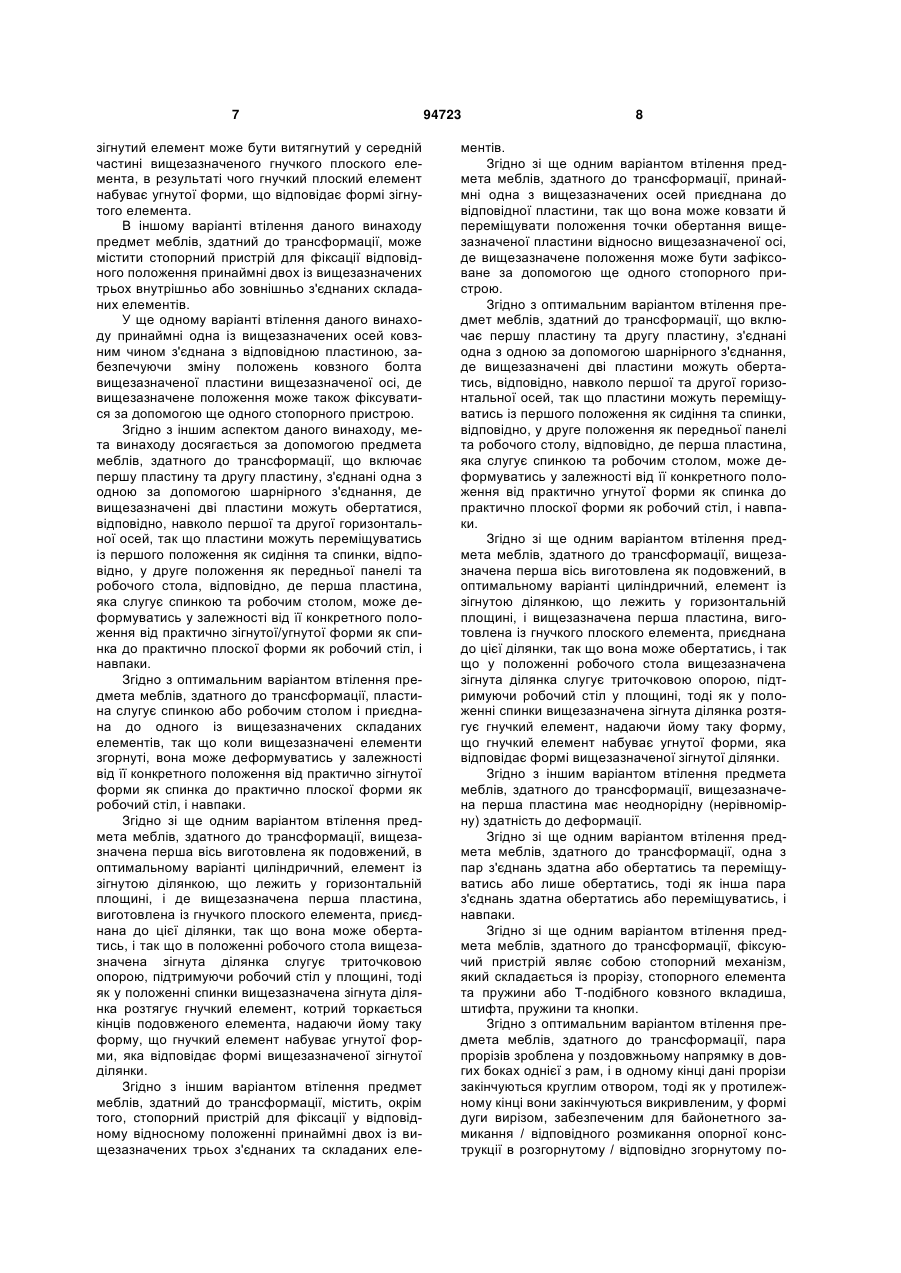

Предмет меблів, здатний до трансформації (варіанти)

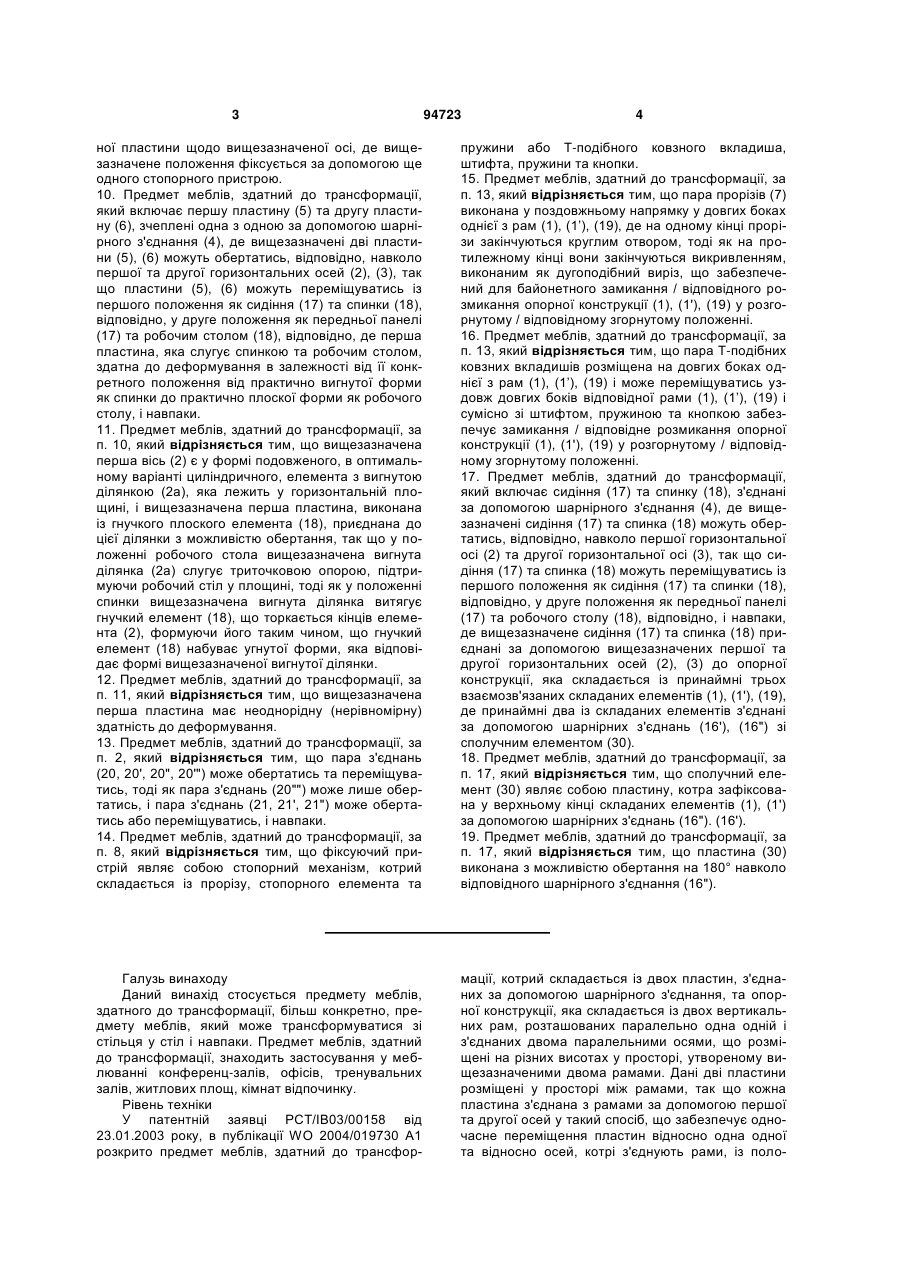

1. Предмет меблів, здатний до трансформації, який включає першу пластину (5) та другу пластину (6), зчеплені одна з одною за допомогою шарнірного з'єднання (4), де вищезазначені дві пластини (5), (6) можуть обертатись, відповідно, навколо першої та другої горизонтальних осей (2), (3), так що пластини (5), (6) можуть переміщуватись із першого положення як сидіння (17) та спинки (18), відповідно, у друге положення як передньої панелі (17) та робочого стола (18), відповідно, і навпаки, де вищезазначені пластини зчеплені за допомогою вищезазначених першої та другої горизонтальних осей (2), (3) з опорною конструкцією, котра складена із принаймні трьох взаємозв'язаних складаних елементів (1), (1'), (19). 2. Предмет меблів, здатний до трансформації, за п. 1, який відрізняється тим, що вищезазначена опорна конструкція складається із трьох взаємозв'язаних складаних елементів (1), (1'), 19, що зчеплені один з одним парами шарнірних з'єднань (20,20', 20", 20'", 20"") та (21, 21', 21"), де одна з пар шарнірних з'єднань (20,20', 20", 20'", 20"") та (21, 21', 21") може ковзати відносно одного зі складаних елементів (1), (1'), (19). 3. Предмет меблів, здатний до трансформації, за п. 2, який відрізняється тим, що вищезазначені складані елементи (1), (1'), (19) виконані як рами. 4. Предмет меблів, здатний до трансформації, за п. 3, який відрізняється тим, що вищезазначені складані елементи (1), (1'), (19) виконані як U 2 (19) 1 3 94723 4 ної пластини щодо вищезазначеної осі, де вищезазначене положення фіксується за допомогою ще одного стопорного пристрою. 10. Предмет меблів, здатний до трансформації, який включає першу пластину (5) та другу пластину (6), зчеплені одна з одною за допомогою шарнірного з'єднання (4), де вищезазначені дві пластини (5), (6) можуть обертатись, відповідно, навколо першої та другої горизонтальних осей (2), (3), так що пластини (5), (6) можуть переміщуватись із першого положення як сидіння (17) та спинки (18), відповідно, у друге положення як передньої панелі (17) та робочим столом (18), відповідно, де перша пластина, яка слугує спинкою та робочим столом, здатна до деформування в залежності від її конкретного положення від практично вигнутої форми як спинки до практично плоскої форми як робочого столу, і навпаки. 11. Предмет меблів, здатний до трансформації, за п. 10, який відрізняється тим, що вищезазначена перша вісь (2) є у формі подовженого, в оптимальному варіанті циліндричного, елемента з вигнутою ділянкою (2а), яка лежить у горизонтальній площині, і вищезазначена перша пластина, виконана із гнучкого плоского елемента (18), приєднана до цієї ділянки з можливістю обертання, так що у положенні робочого стола вищезазначена вигнута ділянка (2а) слугує триточковою опорою, підтримуючи робочий стіл у площині, тоді як у положенні спинки вищезазначена вигнута ділянка витягує гнучкий елемент (18), що торкається кінців елемента (2), формуючи його таким чином, що гнучкий елемент (18) набуває угнутої форми, яка відповідає формі вищезазначеної вигнутої ділянки. 12. Предмет меблів, здатний до трансформації, за п. 11, який відрізняється тим, що вищезазначена перша пластина має неоднорідну (нерівномірну) здатність до деформування. 13. Предмет меблів, здатний до трансформації, за п. 2, який відрізняється тим, що пара з'єднань (20, 20', 20", 20'") може обертатись та переміщуватись, тоді як пара з'єднань (20"") може лише обертатись, і пара з'єднань (21, 21', 21") може обертатись або переміщуватись, і навпаки. 14. Предмет меблів, здатний до трансформації, за п. 8, який відрізняється тим, що фіксуючий пристрій являє собою стопорний механізм, котрий складається із прорізу, стопорного елемента та пружини або Т-подібного ковзного вкладиша, штифта, пружини та кнопки. 15. Предмет меблів, здатний до трансформації, за п. 13, який відрізняється тим, що пара прорізів (7) виконана у поздовжньому напрямку у довгих боках однієї з рам (1), (1’), (19), де на одному кінці прорізи закінчуються круглим отвором, тоді як на протилежному кінці вони закінчуються викривленням, виконаним як дугоподібний виріз, що забезпечений для байонетного замикання / відповідного розмикання опорної конструкції (1), (1'), (19) у розгорнутому / відповідному згорнутому положенні. 16. Предмет меблів, здатний до трансформації, за п. 13, який відрізняється тим, що пара Т-подібних ковзних вкладишів розміщена на довгих боках однієї з рам (1), (1’), (19) і може переміщуватись уздовж довгих боків відповідної рами (1), (1’), (19) і сумісно зі штифтом, пружиною та кнопкою забезпечує замикання / відповідне розмикання опорної конструкції (1), (1'), (19) у розгорнутому / відповідному згорнутому положенні. 17. Предмет меблів, здатний до трансформації, який включає сидіння (17) та спинку (18), з'єднані за допомогою шарнірного з'єднання (4), де вищезазначені сидіння (17) та спинка (18) можуть обертатись, відповідно, навколо першої горизонтальної осі (2) та другої горизонтальної осі (3), так що сидіння (17) та спинка (18) можуть переміщуватись із першого положення як сидіння (17) та спинки (18), відповідно, у друге положення як передньої панелі (17) та робочого столу (18), відповідно, і навпаки, де вищезазначене сидіння (17) та спинка (18) приєднані за допомогою вищезазначених першої та другої горизонтальних осей (2), (3) до опорної конструкції, яка складається із принаймні трьох взаємозв'язаних складаних елементів (1), (1'), (19), де принаймні два із складаних елементів з'єднані за допомогою шарнірних з'єднань (16'), (16") зі сполучним елементом (30). 18. Предмет меблів, здатний до трансформації, за п. 17, який відрізняється тим, що сполучний елемент (30) являє собою пластину, котра зафіксована у верхньому кінці складаних елементів (1), (1') за допомогою шарнірних з'єднань (16"). (16'). 19. Предмет меблів, здатний до трансформації, за п. 17, який відрізняється тим, що пластина (30) виконана з можливістю обертання на 180° навколо відповідного шарнірного з'єднання (16"). Галузь винаходу Даний винахід стосується предмету меблів, здатного до трансформації, більш конкретно, предмету меблів, який може трансформуватися зі стільця у стіл і навпаки. Предмет меблів, здатний до трансформації, знаходить застосування у меблюванні конференц-залів, офісів, тренувальних залів, житлових площ, кімнат відпочинку. Рівень техніки У патентній заявці РСТ/ІВ03/00158 від 23.01.2003 року, в публікації WO 2004/019730 А1 розкрито предмет меблів, здатний до трансфор мації, котрий складається із двох пластин, з'єднаних за допомогою шарнірного з'єднання, та опорної конструкції, яка складається із двох вертикальних рам, розташованих паралельно одна одній і з'єднаних двома паралельними осями, що розміщені на різних висотах у просторі, утвореному вищезазначеними двома рамами. Дані дві пластини розміщені у просторі між рамами, так що кожна пластина з'єднана з рамами за допомогою першої та другої осей у такий спосіб, що забезпечує одночасне переміщення пластин відносно одна одної та відносно осей, котрі з'єднують рами, із поло 5 ження "стілець" у положення "стіл". При трансформації предмету меблів із положення "стілець" у положення "стіл" перша пластина виконує функцію сидіння/робочого столу, відповідно, і друга пластина - спинки/передньої панелі, відповідно. У публікації болгарської реєстрації промислового зразка №5140 у Бюлетені №6 від 30.06.2004 року розкрито предмет меблів, здатний до трансформації, котрий включає першу та другу пластину, з'єднані за допомогою шарнірного з'єднання, та опорну конструкцію, яка складається із двох вертикальних паралельних елементів, з'єднаних двома горизонтальними паралельними осями. До кожної пластини приєднаний плоский елемент, який слугує сидінням/спинкою, відповідно. Пластини з'єднані з опорною конструкцією за допомогою першої та другої горизонтальних осей опорної конструкції, так що вони можуть обертатися навколо відповідних осей та здатні рухатися між першим положенням сидіння та спинки і другим положенням передньої панелі та робочого стола і навпаки. У публікації болгарської реєстрації промислового зразка №5141 у Бюлетені №6 від 30.06.2004 року розкрито предмет складаних меблів, здатний до трансформації, котрий включає першу та другу пластину, з'єднані за допомогою шарнірного з'єднання, та опорну конструкцію, яка складається із двох замкнених рам, з'єднаних за допомогою шарнірного з'єднання. До кожної пластини приєднаний плоский елемент, який слугує сидінням/спинкою, відповідно Пластини з'єднані за допомогою першої та другої горизонтальних осей опорної конструкції Осі являють собою верхні частини кожної із двох замкнених рам Пластини разом з плоскими елементами можуть обертатися навколо відповідних осей опорної конструкції і здатні рухатись між першим положенням сидіння та спинки і другим положенням передньої панелі та робочого стола. У патентній заявці BG №108080 від 08.08.2003 року, яка опублікована в Бюлетені №4 від 30.04.2005 року, розкрито предмет складаних меблів, здатний до трансформації, котрий включає дві пластини, з'єднані за допомогою шарнірного з'єднання, та складану опорну конструкцію, яка складається із двох рам, з'єднаних за допомогою шарнірного з'єднання, де дві пластини розміщені у просторі між рамами, де кожна із пластин приєднана до однієї із двох рам. Ця заявка не пропонує рішення, яке забезпечує надійну фіксацію та замикання, відповідне розмикання складаної опорної конструкції, що могло б поліпшити стійкість меблевої конструкції в цілому. У нідерландській патентній заявці №1022740 від 20.02.2003 року, що опублікована 23.08.2004 року в Бюлетені №10/2004, розкрито предмет меблів, здатний до трансформації, котрий включає дві пластини, з'єднані за допомогою шарнірного з'єднання, та опорну конструкцію. Опорна конструкція не є складаною. Опорна конструкція не бере участі в перетворенні від стільця до стола і навпаки, і тому даний предмет меблів мас обмежені функції, наприклад, він не може штабелюватися. Метою даного винаходу є забезпечення функціонально поліпшеної й у той самий час найлегшої 94723 6 в користуванні конструкції предмету меблів, здатного до трансформації. Ця мета досягається шляхом комбінування властивостей, які сформульовані в кожному з незалежних пунктів формули винаходу. Варіанти втілення даного винаходу, які мають особливі переваги, сформульовані в залежних пунктах формули винаходу. Короткий опис винаходу Згідно з першим аспектом даного винаходу, ця мета досягається за допомогою предмета меблів, здатного до трансформації, котрий включає першу пластину та другу пластину, зчеплені одна з одною за допомогою шарнірного з'єднання, де вищезазначені дві пластини можуть обертатись, відповідно, навколо першої та другої горизонтальних осей, так що пластини можуть переміщуватись із першого положення як сидіння та спинки, відповідно, у друге положення як передньої панелі та робочого стола, відповідно, і навпаки. Вищезазначені пластини зчеплені за допомогою першої та другої горизонтальних осей, відповідно, з опорною конструкцією, котра складається із принаймні трьох взаємозв'язаних складаних елементів. Застосування принаймні трьох елементів дозволяє здійснювати більш точне фіксування складаної опорної конструкції. У можливому варіанті втілення даного винаходу вищезазначена опорна конструкція складається із трьох взаємозв'язаних складаних елементів, з'єднаних один з одним за допомогою шарнірних з'єднань, де принаймні одне із шарнірних з'єднань може ковзати відносно взаємозв'язаних складаних елементів. В іншому варіанті втілення даного винаходу складані елементи є у формі рам, де принаймні один із складаних елементів може бути у формі замкнутої чотирикутної рами, тоді як інші два елементи є у формі відкритих рам, зігнутих у прямокутній формі, де середні частини вищезазначених рам утворюють першу та другу горизонтальні осі, третій елемент з'єднаний з двома взаємозв'язаними складаними елементами за допомогою двох пар шарнірних з'єднань. У ще одному варіанті втілення даного винаходу на одному із шарнірних з'єднань знаходиться стопорний механізм. В іншому варіанті втілення даного винаходу пластина, яка слугує спинкою або робочим столом, приєднана до одного із вищезазначених складаних елементів, так що коли вищезазначені елементи згорнуті, пластина може деформуватись у залежності від її конкретного положення від практично зігнутої форми як спинка до практично плоскої форми як робочий стіл, і навпаки. У ще одному варіанті втілення даного винаходу вищезазначена перша вісь є у формі подовженого, в оптимальному варіанті циліндричного, зігнутого елемента, що лежить у горизонтальній площині, де вищезазначена перша пластина виготовлена із гнучкого плоского елемента, що з'єднаний із вищезазначеною першою віссю у такий спосіб, що в положенні робочого стола вищезазначений зігнутий елемент забезпечує опору для робочого стола у горизонтальній площині, тоді як у положенні спинки вищезазначений 7 зігнутий елемент може бути витягнутий у середній частині вищезазначеного гнучкого плоского елемента, в результаті чого гнучкий плоский елемент набуває угнутої форми, що відповідає формі зігнутого елемента. В іншому варіанті втілення даного винаходу предмет меблів, здатний до трансформації, може містити стопорний пристрій для фіксації відповідного положення принаймні двох із вищезазначених трьох внутрішньо або зовнішньо з'єднаних складаних елементів. У ще одному варіанті втілення даного винаходу принаймні одна із вищезазначених осей ковзним чином з'єднана з відповідною пластиною, забезпечуючи зміну положень ковзного болта вищезазначеної пластини вищезазначеної осі, де вищезазначене положення може також фіксуватися за допомогою ще одного стопорного пристрою. Згідно з іншим аспектом даного винаходу, мета винаходу досягається за допомогою предмета меблів, здатного до трансформації, що включає першу пластину та другу пластину, з'єднані одна з одною за допомогою шарнірного з'єднання, де вищезазначені дві пластини можуть обертатися, відповідно, навколо першої та другої горизонтальної осей, так що пластини можуть переміщуватись із першого положення як сидіння та спинки, відповідно, у друге положення як передньої панелі та робочого стола, відповідно, де перша пластина, яка слугує спинкою та робочим столом, може деформуватись у залежності від її конкретного положення від практично зігнутої/угнутої форми як спинка до практично плоскої форми як робочий стіл, і навпаки. Згідно з оптимальним варіантом втілення предмета меблів, здатного до трансформації, пластина слугує спинкою або робочим столом і приєднана до одного із вищезазначених складаних елементів, так що коли вищезазначені елементи згорнуті, вона може деформуватись у залежності від її конкретного положення від практично зігнутої форми як спинка до практично плоскої форми як робочий стіл, і навпаки. Згідно зі ще одним варіантом втілення предмета меблів, здатного до трансформації, вищезазначена перша вісь виготовлена як подовжений, в оптимальному варіанті циліндричний, елемент із зігнутою ділянкою, що лежить у горизонтальній площині, і де вищезазначена перша пластина, виготовлена із гнучкого плоского елемента, приєднана до цієї ділянки, так що вона може обертатись, і так що в положенні робочого стола вищезазначена зігнута ділянка слугує триточковою опорою, підтримуючи робочий стіл у площині, тоді як у положенні спинки вищезазначена зігнута ділянка розтягує гнучкий елемент, котрий торкається кінців подовженого елемента, надаючи йому таку форму, що гнучкий елемент набуває угнутої форми, яка відповідає формі вищезазначеної зігнутої ділянки. Згідно з іншим варіантом втілення предмет меблів, здатний до трансформації, містить, окрім того, стопорний пристрій для фіксації у відповідному відносному положенні принаймні двох із вищезазначених трьох з'єднаних та складаних еле 94723 8 ментів. Згідно зі ще одним варіантом втілення предмета меблів, здатного до трансформації, принаймні одна з вищезазначених осей приєднана до відповідної пластини, так що вона може ковзати й переміщувати положення точки обертання вищезазначеної пластини відносно вищезазначеної осі, де вищезазначене положення може бути зафіксоване за допомогою ще одного стопорного пристрою. Згідно з оптимальним варіантом втілення предмет меблів, здатний до трансформації, що включає першу пластину та другу пластину, з'єднані одна з одною за допомогою шарнірного з'єднання, де вищезазначені дві пластини можуть обертатись, відповідно, навколо першої та другої горизонтальної осей, так що пластини можуть переміщуватись із першого положення як сидіння та спинки, відповідно, у друге положення як передньої панелі та робочого столу, відповідно, де перша пластина, яка слугує спинкою та робочим столом, може деформуватись у залежності від її конкретного положення від практично угнутої форми як спинка до практично плоскої форми як робочий стіл, і навпаки. Згідно зі ще одним варіантом втілення предмета меблів, здатного до трансформації, вищезазначена перша вісь виготовлена як подовжений, в оптимальному варіанті циліндричний, елемент із зігнутою ділянкою, що лежить у горизонтальній площині, і вищезазначена перша пластина, виготовлена із гнучкого плоского елемента, приєднана до цієї ділянки, так що вона може обертатись, і так що у положенні робочого стола вищезазначена зігнута ділянка слугує триточковою опорою, підтримуючи робочий стіл у площині, тоді як у положенні спинки вищезазначена зігнута ділянка розтягує гнучкий елемент, надаючи йому таку форму, що гнучкий елемент набуває угнутої форми, яка відповідає формі вищезазначеної зігнутої ділянки. Згідно з іншим варіантом втілення предмета меблів, здатного до трансформації, вищезазначена перша пластина має неоднорідну (нерівномірну) здатність до деформації. Згідно зі ще одним варіантом втілення предмета меблів, здатного до трансформації, одна з пар з'єднань здатна або обертатись та переміщуватись або лише обертатись, тоді як інша пара з'єднань здатна обертатись або переміщуватись, і навпаки. Згідно зі ще одним варіантом втілення предмета меблів, здатного до трансформації, фіксуючий пристрій являє собою стопорний механізм, який складається із прорізу, стопорного елемента та пружини або Т-подібного ковзного вкладиша, штифта, пружини та кнопки. Згідно з оптимальним варіантом втілення предмета меблів, здатного до трансформації, пара прорізів зроблена у поздовжньому напрямку в довгих боках однієї з рам, і в одному кінці дані прорізи закінчуються круглим отвором, тоді як у протилежному кінці вони закінчуються викривленим, у формі дуги вирізом, забезпеченим для байонетного замикання / відповідного розмикання опорної конструкції в розгорнутому / відповідно згорнутому по 9 ложенні. Згідно зі ще одним варіантом втілення предмета меблів, здатного до трансформації, пара Тподібних ковзних вкладишів розміщена на довгих боках однієї з рам і може рухатися вздовж довгих боків відповідної рами, і разом зі штифтом, пружиною та кнопкою забезпечує замикання / відповідне розмикання опорної конструкції в розгорнутому / відповідно згорнутому положенні. Згідно з іншим варіантом втілення предмет меблів, здатний до трансформації, включає сидіння та спинку, що з'єднані за допомогою шарнірного з'єднання. Вищезазначені сидіння та спинка можуть обертатись, відповідно, навколо першої горизонтальної осі та другої горизонтальної осі, так що сидіння та спинка можуть переміщуватись із першого положення як сидіння та спинки, відповідно, у друге положення як передньої панелі та робочого стола, відповідно, і навпаки. Сидіння та спинка приєднані до опорної конструкції за допомогою вищезазначених першої та другої горизонтальних осей. Опорна конструкція складається із принаймні трьох взаємозв'язаних складаних елементів. Принаймні два із цих складаних елементів з'єднані за допомогою шарнірних з'єднань зі сполучним елементом. Сполучний елемент є плоским елементом, більш конкретно, пластиною, котра зафіксована у верхньому кінці принаймні двох складаних елементів. Сполучний елемент може обертатися на 180° навколо відповідного шарнірного з'єднання. Опис фігур Фігура 1 являє собою вигляд у перспективі одного варіанта предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. Фігура 2 являє собою вигляд у перспективі предмета меблів - стільця на фіг.1, трансформованого у стіл. Фігура 3 зображує різні вигляди опорної конструкції стільця на Фіг.1. Фігура 3а являє собою вигляд спереду опорної конструкції стільця. Фігура 3b являє собою вигляд збоку опорної конструкції стільця. Фігура 3с являє собою вигляд зверху опорної конструкції стільця. Фігура 3d являє собою вигляд у перспективі опорної конструкції стільця. Фігура 4 являє собою вигляд збоку стільця згідно з даним винаходом, що показує перетворення від стільця до стола (Фігури 4а - 4j). Фігура 5 являє собою вигляд у перспективі опорної конструкції предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. Фігура 6 являє собою вигляд у перспективі знизу предмета меблів, здатного до трансформації, - стола згідно з даним винаходом. Фігура 7 являє собою вигляд у перспективі іншого варіанта предмета меблів, здатного до трансформації, - стільця. Фігура 8 являє собою вигляд у перспективі предмета меблів, здатного до трансформації, стільця на фіг.7, трансформованого у стіл. Фігура 9 зображує різні вигляди опорної конс 94723 10 трукції стільця на фіг.7. Фігура 9а являє собою вигляд спереду опорної конструкції стільця. Фігура 9b являє собою вигляд збоку опорної конструкції стільця. Фігура 9с являє собою вигляд зверху опорної конструкції стільця. Фігура 9d являє собою вид у перспективі опорної конструкції стільця. Фігура 10 являє собою вигляд збоку стільця згідно з даним винаходом, що зображує перетворення від стільця до стола (Фігури 10а - 10j). Фігура 11 являє собою вигляд у перспективі опорної конструкції предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. Фігура 12 являє собою вигляд у перспективі знизу предмета меблів, здатного до трансформації, - стола згідно з даним винаходом. Фігура 13 являє собою вигляд у перспективі знизу ще одного варіанта предмета меблів, здатного до трансформації, в положенні стола згідно з даним винаходом. Фігура 14 являє собою вигляд у перспективі знизу предмета меблів, здатного до трансформації, на фіг.13 у положенні стільця згідно з даним винаходом. Фігура 15 являє собою вигляд збоку стільця згідно з даним винаходом, що зображує перетворення від стільця до стола (Фігури 15а - 15j). Фігура 16 являє собою вигляд у перспективі знизу ще одного варіанта предмета меблів, здатного до трансформації, на Фіг.13 у положенні стола згідно з даним винаходом. Фігура 17 являє собою вигляд у перспективі знизу предмета меблів, здатного до трансформації, на Фіг.16 у положенні стільця згідно з даним винаходом. Фігура 18 являє собою вигляд збоку стільця згідно з даним винаходом, що зображує перетворення від стільця до стола (Фігури 18а - 18j). Фігура 19 являє собою вигляд у перспективі ще одного варіанта предмета меблів, здатного до трансформації, в положенні стільця. Фігура 20 являє собою вигляд у перспективі предмета меблів, здатного до трансформації, на фіг.19 у положенні стола. Фігура 21 зображує різні вигляди опорної конструкції складаного предмета меблів, здатного до трансформації, - стільця на фіг.19 згідно зданим винаходом. Фігура 22 являє собою вигляд збоку стільця згідно з даним винаходом, що показує перетворення від стільця до стола (Фігури 22а - 22j). Фігура 23 являє собою вигляд у перспективі опорної конструкції предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. Фігура 24 являє собою вигляд у перспективі ще одного варіанта предмета меблів, здатного до трансформації, в положенні стільця. Фігура 25 являє собою вигляд у перспективі ще одного варіанта предмета меблів, здатного до трансформації, в положенні стола. Фігура 26 зображує різні вигляди опорної конс 11 трукції стільця, що трансформується у стіл (Фігури 26а - 26d). Фігура 27 являє собою вигляд збоку стільця згідно з даним винаходом, що зображує перетворення від стільця до стола (Фігури 27а - 27j). Фігура 28 являє собою вигляд у перспективі опорної конструкції версії складаного предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. Фігура 29 являє собою вигляд у перспективі ще одного варіанта предмета меблів, здатного до трансформації, в положенні стільця згідно з даним винаходом. Фігура 30 являє собою вигляд у перспективі ще одного варіанта предмета меблів, здатного до трансформації, в положенні стола згідно з даним винаходом. Фігура 31 зображує різні вигляди опорної конструкції стільця, що трансформується у стіл (Фігури 31а - 31d). Фігура 32 являє собою вигляд збоку стільця згідно з даним винаходом, що зображує перетворення від стільця до стола (Фігури 32а - 32j). Фігура 33 являє собою вигляд у перспективі опорної конструкції варіанта предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. Фігура 34 являє собою вигляд у перспективі ще одного варіанта предмета меблів, здатного до трансформації, в положенні стільця згідно з даним винаходом. Фігура 35 являє собою вигляд у перспективі ще одного варіанта предмета меблів, здатного до трансформації, в положенні стола згідно з даним винаходом. Фігура 36 являє собою зображення опорної конструкції варіанта складаного предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. Фігура 37 являє собою вигляд збоку стільця згідно з даним винаходом, що зображує перетворення від стільця до стола (Фігури 37а - 37j). Фігура 38 являє собою вигляд у перспективі опорної конструкції варіанта складаного предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. Фігура 39 являє собою вигляд у перспективі ще одного варіанта предмета меблів, здатного до трансформації, в положенні стільця згідно з даним винаходом. Фігура 40 являє собою вигляд у перспективі ще одного варіанта предмета меблів, здатного до трансформації, в положенні стола згідно з даним винаходом. Фігура 41 являє собою зображення опорної конструкції варіанта складаного предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. Фігура 42 являє собою вигляд збоку стільця згідно з даним винаходом, що зображує перетворення від стільця до стола (Фігури 42а - 42j). Фігура 43 являє собою вигляд у перспективі опорної конструкції варіанта складаного предмета меблів, здатного до трансформації, - стільця згідно з даним винаходом. 94723 12 Детальний опис оптимальних варіантів втілен ня Згідно з першим варіантом втілення даного винаходу,- зображеним на фіг.1 - 6, предмет меблів, здатний до трансформації, складається із двох практично плоских елементів 17, 18 з приєднаними пластинами 6, 5, за допомогою яких плоскі елементи 17, 18 з'єднані за допомогою шарнірного з'єднання 4. Плоскі елементи 17, 18 не розташовані в одній площині, але вигнуті в ергономічній формі, показаній на фігурах, і можуть обертатись навколо першої та другої горизонтальних осей 2, 3, відповідно. У даному першому варіанті втілення дві осі складаються із прямих горизонтальних ділянок 2, 3 двох складаних елементів, реалізованих у вигляді трубчастих рам 1, 19, як показано на фіг.1 - 6. Вісь 2 проходить через проріз 7, утворений у пластині 5, що приєднана до першої пластини 18. Проріз 7 дозволяє здійснювати трансляційний та обертальний рух навколо осі 2. Опорна конструкція складається із трьох трубчастих рам 1, 1', 19. У такий спосіб у розгорнутому положенні опорної конструкції два плоских елементи 17, 18 можуть переміщуватись між першим положенням як сидіння та спинки і другим положенням як передньої панелі та робочого столу, як показано на Фіг.4а - 4е. За допомогою осей 2, 3 плоскі елементи 17, 18 приєднані до опорної конструкції, котра, окрім двох рам 1, 19, включає принаймні ще одну третю раму 1', зчеплену з ними. Рама 19 з'єднана з рамами 1, 1' за допомогою двох пар шарнірних з'єднань 20 та 21. Довгі боки рами 1 зроблені з плоскої овальної труби, тоді як інші боки даної рами та рам 1' та 19 зроблені з круглої труби. Рама 19 у положенні "стілець" виконує функцію підлокітника. Стопорний механізм опорної конструкції, розташований на шарнірному з'єднанні 20, складається із пари прорізів, стопорних елементів та пружин. Прорізи зроблені у поздовжньому напрямку у парі довгих боків рами 1. Прорізи закінчуються у своїх нижніх кінцях круглим отвором, тоді як у протилежних кінцях закінчуються викривленням під гострим кутом, котре зроблене у вигляді дугоподібного вирізу, забезпеченим для замикання опорної конструкції 1, 1', 19 у розгорнутому положенні. Замикання має місце, коли стопорний елемент, який являє собою стопорний болт, попадає під дією пружини у дугоподібний (байонетний) виріз прорізу. Розмикання відбувається, коли до верхніх кінців рами 19 прикладається зусилля і в такий спосіб переборюється дія пружини. Шарнірне з'єднання 20, котре зчіплює рами 1 та 19, забезпечує обертання та переміщення у поздовжньому напрямку вздовж двох боків рами 1. Шарнірне з'єднання 21, котре зчіплює рами 1' та 19, забезпечує обертання. Шарнірне з'єднання 16, котре зчіплює рами 1 та 1', забезпечує обертання. Згідно з другим варіантом втілення даного винаходу, зображеним на фіг.7 - 12, предмет меблів, здатний до трансформації, складається із двох практично плоских елементів 17, 18 з приєднаними пластинами 6, 5, за допомогою яких плоскі елементи 17, 18 з'єднані за допомогою шарнірного з'єднання 4. Плоскі елементи 17, 18 не розташо 13 вані в одній площині, але вигнуті в ергономічній формі, показаній на фігурах, і можуть обертатись навколо першої та другої горизонтальних осей 2, 3, відповідно. У цьому варіанті втілення дві осі складаються із прямих горизонтальних ділянок 2, 3 двох складаних елементів, реалізованих у вигляді трубчастих рам 1, 19, як показано на фіг.1 - 6. Вісь 2 проходить через проріз 7, утворений у пластині 5, що приєднана до першої пластини 18. Проріз 7 дозволяє здійснювати трансляційний та обертальний рух навколо осі 2. Опорна конструкція складається із трьох трубчастих рам 1, 1', 19. У такий спосіб у розгорнутому положенні опорної конструкції два плоских елементи 17, 18 можуть переміщуватись між першим положенням як сидіння та спинки і другим положенням як передньої панелі та робочого стола, як показано на фіг.10а - 10е. За допомогою осей 2, 3 плоскі елементи 17, 18 приєднані до опорної конструкції, котра, окрім двох рам 1, 19, включає принаймні ще одну третю раму 1', зчеплену з ними. Рама 19 зчеплена з рамами 1, 1' за допомогою двох пар шарнірних з'єднань 20' та 21. Три рами 1, 1', 19 опорної конструкції виготовлені із трубок кругового перерізу. Рама 19 у положенні "стілець" виконує функцію підлокітника. Стопорний механізм складається із Т-подібного ковзного вкладиша, штифта, пружини та кнопки і розміщений на шарнірному з'єднанні 20' у довгих боках рами 1. Шарнірне з'єднання 20', котре зчіплює рами 1 та 19, забезпечує обертання та переміщення у поздовжньому напрямку вздовж двох боків рами 1. Шарнірне з'єднання 21, котре зчіплює рами 1' та 19, забезпечує обертання. Шарнірне з'єднання 16, котре зчіплює рами 1 та 1', забезпечує обертання. Згідно з третім та четвертим варіантами втілення даного винаходу, зображеними на фіг.13, 14, 15 та 16, 17, 18, відповідно, предмет меблів, здатний до трансформації, складається із двох практично плоских елементів 17, 18, що прямо зчеплені за допомогою шарнірного з'єднання 4. Плоский елемент 17 має вигнуту ергономічну форму, котра залишається незмінною при трансформації предмету меблів від стільця до робочого стола і навпаки, як видно із вищезазначених фігур. Плоский елемент 18 є гнучким, головним чином, в одному напрямку, перпендикулярному до напрямку канавок 18а, показаних на фіг.13, 14, 16, 17, і елемент 18 зроблений таким чином, що може змінювати свою форму від плоскої до угнутої при переході від положення робочого стола до положення спинки і навпаки, від угнутої до плоскої при переході від положення спинки до положення робочого стола. Перша вісь 2 зроблена як подовжений, в оптимальному варіанті циліндричний, вигнутий елемент, що лежить у горизонтальній площині, де вищезазначена перша пластина зроблена із гнучкого плоского елемента 18, котрий зчеплений із вищезазначеною першою віссю 2, так що у положенні робочого стола вищезазначений вигнутий елемент 2 забезпечує опору для робочого стола у горизонтальній площині, тоді як у положенні спинки вищезазначений вигнутий елемент 2 може відтягуватись у середній частині вищезазначеного гнучкого плоского елемента 18, і в результаті гнуч 94723 14 кий плоский елемент 18 набуває угнутої форми, що відповідає формі вигнутого елемента 2. Плоский елемент 17 та гнучкий плоский елемент 18 можуть обертатись, відповідно, навколо першої горизонтальної осі 2 та другої горизонтальної осі 3. Осі 2 та 3 являють собою практично прямі горизонтальні частини відповідних рам 1, 19. У такий спосіб плоский елемент 17 та гнучкий плоский елемент 18 можуть переміщуватись між першим положенням як сидіння та спинки і другим положенням як передньої панелі та робочого стола. Середня частина 2а першої горизонтальної осі 2 вигнута у горизонтальній площині осі, при переміщенні гнучкого плоского елемента 18 від положення робочого стола у положення спинки вона витягується пластиною 5', котра у конкретному ілюстративному варіанті втілення відіграє роль ведучої коробки. Шарнірне з'єднання 20, котре зчіплює рами 1 та 19, забезпечує обертання та переміщення у поздовжньому напрямку вздовж двох боків рами 1. Шарнірне з'єднання 21 котре зчіплює рами 1' та 19, забезпечує обертання. Шарнірне з'єднання 16, котре зчіплює рами 1 та 1', забезпечує обертання. У четвертому варіанті втілення даного винаходу опорна конструкція включає дві паралельних горизонтальних осі 2, 3, що розташовані на різних рівнях, приєднані до двох бокових вертикальних елементів 1, і плоский елемент 17 та гнучкий плоский елемент 18, як описано вище, зчеплені за допомогою шарнірного з'єднання 4, вісь якого паралельна горизонтальним осям 2, 3. Осі 2 та 3 розташовані у просторі, що утворений парою довгих боків рами 1. Пара довгих боків рами 1 може бути виготовлена у вигляді замкнутих рам у формі трапеції. Те саме може бути виготовлено у вигляді замкнутих або розімкнутих рам у формі трапеції, прямокутника, квадрата або еліпса. Бічні вертикальні елементи 1 можуть бути зроблені як жорсткі елементи. Середня частина 2а першої горизонтальної осі 2 вигнута у горизонтальній площині осі, при переміщенні гнучкого плоского елемента 18 від положення робочого стола у положення спинки плоский елемент 18 витягується пластиною 5', котра у конкретному ілюстративному варіанті втілення відіграє роль ведучої коробки. Згідно з п'ятим варіантом втілення даного винаходу, зображеним на фіг.19 - 23. предмет меблів, здатний до трансформації, складається із двох практично плоских елементів 17, 18 з приєднаними пластинами 6, 5, за допомогою яких плоскі елементи 17, 18 з'єднані шарнірним з'єднанням 4. Плоскі елементи 17, 18 не розташовані в площині, але вигнуті в ергономічній формі, показаній на фігурах, і можуть обертатись навколо першої та другої горизонтальних осей 2, 3, відповідно. Як показано у першому ілюстративному варіанті втілення, дві осі складаються із прямих горизонтальних ділянок 2, 3 двох складаних елементів, реалізованих у вигляді трубчастих рам 1, 19, як показано на фіг.1 - 6. Вісь 2 проходить через проріз 7, утворений у пластині 5, що приєднана до першої пластини 18. Проріз 7 дозволяє здійснювати трансляційний та обертальний рух навколо осі 2. Опорна конструкція складається із трьох труб 15 частих рам 1, 1', 19. У такий спосіб у розгорнутому положенні опорної конструкції два плоских елементи 17, 18 можуть переміщуватись між першим положенням як сидіння та спинки і другим положенням як передньої панелі та робочого столу, як показано на фіг.22а - 22е. За допомогою осей 2, 3 плоскі елементи 17, 18 приєднані до опорної конструкції, котра, окрім двох рам 1, 19, включає принаймні ще одну третю раму 1', зчеплену з ними. Рама 19 зчеплена з рамами 1, 1' за допомогою двох пар шарнірних з'єднань 20" та 21. Стопорний механізм розміщений на шарнірному з'єднанні 21, що зчіплює рами 1 та 19, котре забезпечує обертання, тоді як шарнірне з'єднання 20" забезпечує обертання та переміщення на двох боках рами 1' за допомогою стопорного механізму. Стопорний механізм являє собою проріз, стопорний елемент та пружину або Т-подібний ковзний вкладиш, штифт, пружину та кнопку. Передній кінець рами 19 опускається, допоки він є паралельним рамі 1, тоді як нижній кінець рами 1' переміщується у положення, паралельне рамі 1, шляхом обертання у шарнірному з'єднанні 16. Згідно з шостим варіантом втілення даного винаходу, зображеним на фіг.24 - 28, предмет меблів, здатний до трансформації, складається із двох практично плоских елементів 17, 18 з приєднаними пластинами 6, 5, за допомогою яких плоскі елементи 17, 18 з'єднані шарнірним з'єднанням 4. Плоскі елементи 17, 18 не розташовані в площині, але вигнуті в ергономічній формі, показаній на фігурах, і можуть обертатись навколо першої та другої горизонтальних осей 2, 3, відповідно. Як показано у першому ілюстративному варіанті втілення, дві осі складаються із прямих горизонтальних ділянок 2, 3 двох складаних елементів, реалізованих у вигляді трубчастих рам 1,19, як показано на фіг.1 - 6. Вісь 2 проходить через проріз 7, утворений у пластині 5, що приєднана до першої пластини 18. Проріз 7 дозволяє здійснювати трансляційний та обертальний рух навколо осі 2. Опорна конструкція складається із трьох трубчастих рам 1, 1', 19. У такий спосіб у розгорнутому положенні опорної конструкції два плоских елементи 17, 18 можуть переміщуватись між першим положенням як сидіння та спинки і другим положенням як передньої панелі та робочого столу, як показано на фіг.27а - 27j. За допомогою осей 2, 3 плоскі елементи 17, 18 приєднані до опорної конструкції, котра, окрім двох рам 1, 19, включає принаймні ще одну третю раму 1', зчеплену з ними. Рама 19 зчеплена з рамами 1, 1' за допомогою двох пар шарнірних з'єднань 20'" та 21. Шарнірне з'єднання 21 забезпечує обертання, тоді як шарнірне з'єднання 20'" забезпечує обертання та переміщення вперед на двох боках рами 19 за допомогою стопорного механізму, де передній кінець рами 19 опускається, допоки він є паралельним рамі 1, тоді як нижній кінець рами 1' переміщується у положення, паралельне рамі 1, шляхом обертання у шарнірному з'єднанні 16. Згідно з сьомим варіантом втілення даного винаходу, зображеним на фіг.29 - 33, предмет меблів, здатний до трансформації, складається із двох практично плоских елементів 17, 18 з приєднани 94723 16 ми пластинами 6, 5, за допомогою яких плоскі елементи 17, 18 з'єднані шарнірним з'єднанням 4. Плоскі елементи 17, 18 не розташовані в площині, але вигнуті в ергономічній формі, показаній на фігурах, і можуть обертатись навколо першої та другої горизонтальних осей 2, 3, відповідно. Як показано у першому ілюстративному варіанті втілення, дві осі складаються із прямих горизонтальних ділянок 2, 3 двох складаних елементів, реалізованих у вигляді трубчастих рам 1, 19, як показано на фіг.1 - 6. Вісь 2 проходить через проріз 7, утворений у пластині 5, що приєднана до першої пластини 18. Проріз 7 дозволяє здійснювати трансляційний та обертальний рух навколо осі 2. Опорна конструкція складається із трьох трубчастих рам 1, 1', 19. У такий спосіб у розгорнутому положенні опорної конструкції два плоских елементи 17, 18 можуть переміщуватись між першим положенням як сидіння та спинки і другим положенням як передньої панелі та робочого стола, як показано на фіг.32а - 32j. За допомогою осей 2, 3 плоскі елементи 17, 18 приєднані до опорної конструкції, котра, окрім двох рам 1, 19, включає принаймні ще одну третю раму 1', зчеплену з ними. Рама 19 зчеплена з рамами 1, 1' за допомогою двох пар шарнірних з'єднань 20'"" та 21'. Шарнірне з'єднання 21' забезпечує обертання, тоді як шарнірне з'єднання 20"" забезпечує обертання та переміщення вперед на двох боках рами 19 за допомогою стопорного механізму, де передній кінець рами 19 опускається, допоки він є паралельним рамі 1, тоді як нижній кінець рами 1' переміщується у положення, паралельне рамі 1, шляхом обертання у шарнірному з'єднанні 16. Згідно з восьмим варіантом втілення даного винаходу, зображеним на фіг.34 -38, предмет меблів, здатний до трансформації, складається із двох практично плоских елементів 17, 18 з приєднаними пластинами 6, 5, за допомогою яких плоскі елементи 17, 18 з'єднані шарнірним з'єднанням 4. Плоскі елементи 17, 18 не розташовані в площині, але вигнуті в ергономічній формі, показаній на фігурах, і можуть обертатись навколо першої та другої горизонтальних осей 2, 3, відповідно. Як показано у першому ілюстративному варіанті втілення, дві осі складаються із прямих горизонтальних ділянок 2, 3 двох складаних елементів, реалізованих у вигляді трубчастих рам 1, 19, як показано на фіг.1 - 6. Вісь 2 проходить через проріз 7, утворений у пластині 5, що приєднана до першої пластини 18. Проріз 7 дозволяє здійснювати трансляційний та обертальний рух навколо осі 2. Опорна конструкція складається із трьох трубчастих рам 1, 1', 19. У такий спосіб у розгорнутому положенні опорної конструкції два плоских елементи 17, 18 можуть переміщуватись між першим положенням як сидіння та спинки і другим положенням як передньої панелі та робочого стола, як показано на фіг.38а - 38j. За допомогою осей 2, 3 плоскі елементи 17, 18 приєднані до опорної конструкції, котра, окрім двох рам 1, 19, включає принаймні ще одну третю раму 1', зчеплену з ними. Рама 19 зчеплена з рамами 1, 1' за допомогою двох пар шарнірних з'єднань 20"" та 21". Шарнірне з'єднання 20"" забезпечує обертання, тоді як шар 17 нірне з'єднання 21" забезпечує обертання та переміщення назад на двох боках рами 19 за допомогою стопорного механізму, де передній кінець рами 19 опускається, допоки він є паралельним рамі 1, тоді як нижній кінець рами 1' переміщується у положення, паралельне рамі 1, шляхом обертання у шарнірному з'єднанні 16. Згідно з дев'ятим варіантом втілення даного винаходу, зображеним на фіг.39 - 43, предмет меблів, здатний до трансформації, складається із двох практично плоских елементів сидіння 17 та спинки 18, відповідно, передньої панелі 17 та робочого стола 18, з'єднаних за допомогою шарнірного з'єднання 4. Сидіння 17 та спинка 18 не розташовані в площині, але вигнуті в ергономічній формі, показаній на фігурах, і можуть обертатись навколо першої та другої горизонтальних осей 2, 3, відповідно. Як показано у третьому ілюстративному варіанті втілення, перша вісь 2 зроблена у вигляді подовженого, в оптимальному варіанті циліндричного, вигнутого елемента, що лежить у горизонтальній площині, де вищезазначена спинка 18 являє собою гнучкий плоский елемент, зчеплений із вищезазначеною першою віссю 2, так що у положенні робочого стола вищезазначений вигнутий елемент 2 забезпечує опору для робочого стола у горизонтальній площині. Плоский елемент 17 та гнучкий плоский елемент 18 можуть обертатись, відповідно, навколо першої горизонтальної осі 2 та другої горизонтальної осі 3. Осі 2 та 3 являють собою практично прямі горизонтальні частини відповідних рам 1, 19. У такий спосіб плоский 94723 18 елемент 17 та гнучкий плоский елемент 18 можуть переміщуватись між першим положенням як сидіння та спинки і другим положенням як передньої панелі та робочого стола. Середня частина 2а першої горизонтальної осі 2 вигнута у горизонтальній площині осі, при переміщенні гнучкого плоского елемента 18 від положення робочого стола у положення спинки. Вісь 2 проходить через кріпильні пристрої на плоскому елементі 18. Опорна конструкція складається із трьох трубчастих рам 1, 1', 19. У розгорнутому положенні опорної конструкції два плоских елементи 17, 18 можуть переміщуватись між першим положенням як сидіння та спинки і другим положенням як передньої панелі та робочого стола, як показано на фіг.42а - 42j. За допомогою осей 2, 3 плоскі елементи 17, 18 приєднані до опорної конструкції, котра, окрім двох рам 1, 19, включає принаймні ще одну третю раму 1', зчеплену з ними. Рама 19 зчеплена з рамами 1, 1' за допомогою двох пар шарнірних з'єднань 20"" та 21. Шарнірні з'єднання 20"" та 21 забезпечують обертання. Рама 1 зчеплена з рамою 1' за допомогою двох пар шарнірних з'єднань 16' та 16" та пластини 30. Шарнірні з'єднання 16' та 16" забезпечують обертання. Розгортання, відповідно, згортання опорної конструкції відбувається, коли пластина 30 повертається на 180° у верхньому кінці рами 1 шляхом обертання у шарнірних з'єднаннях 16' та 16" і обертання у шарнірних з'єднаннях 20"", 21, де рами 1, 1' та 19 у проміжному положенні вирівняні та паралельні. 19 94723 20 21 94723 22 23 94723 24 25 94723 26 27 94723 28 29 94723 30 31 94723 32 33 94723 34 35 94723 36 37 94723 38 39 94723 40 41 94723 42 43 94723 44 45 94723 46 47 94723 48 49 94723 50 51 94723 52 53 94723 54 55 94723 56 57 94723 58 59 94723 60
