Механізм трансформації для меблів

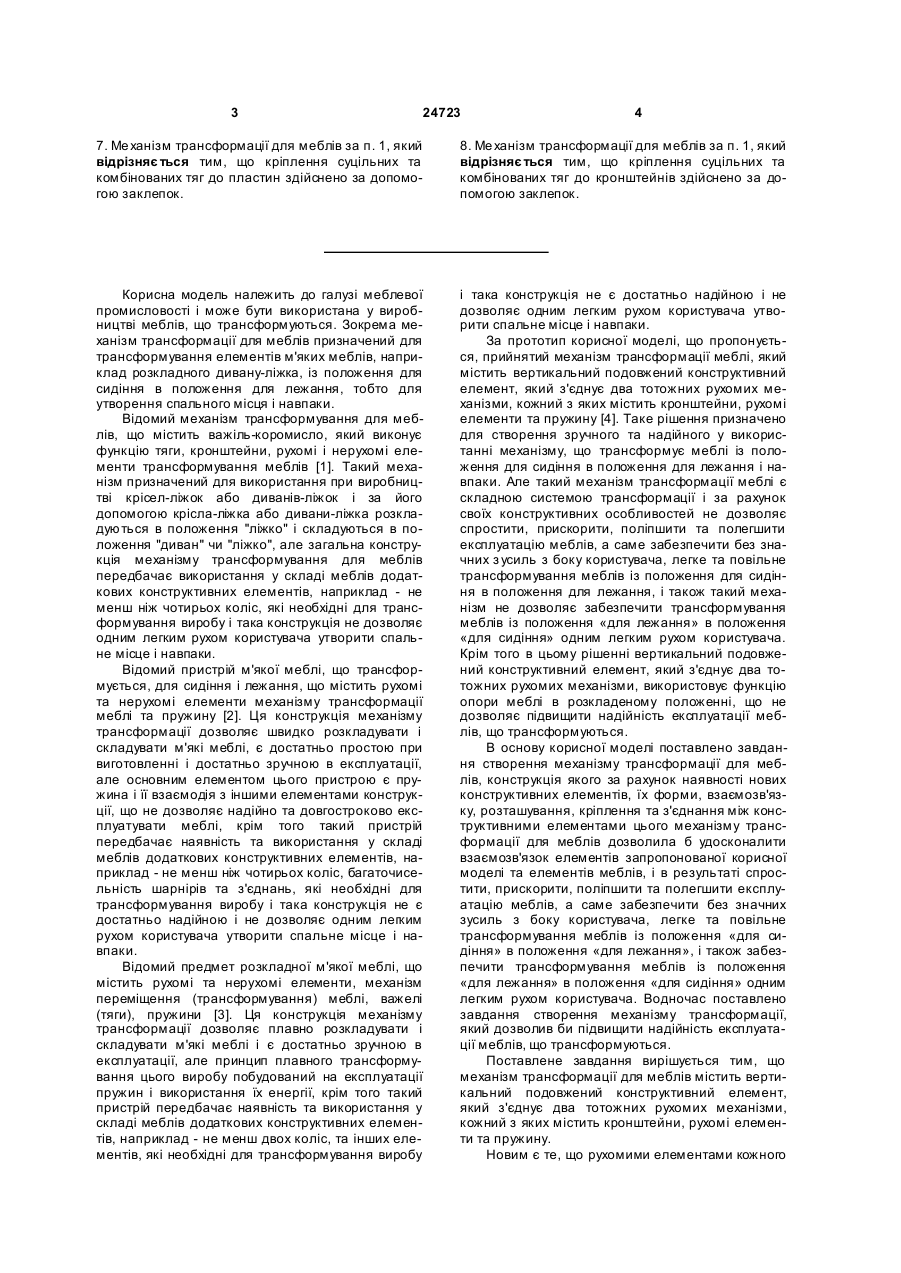

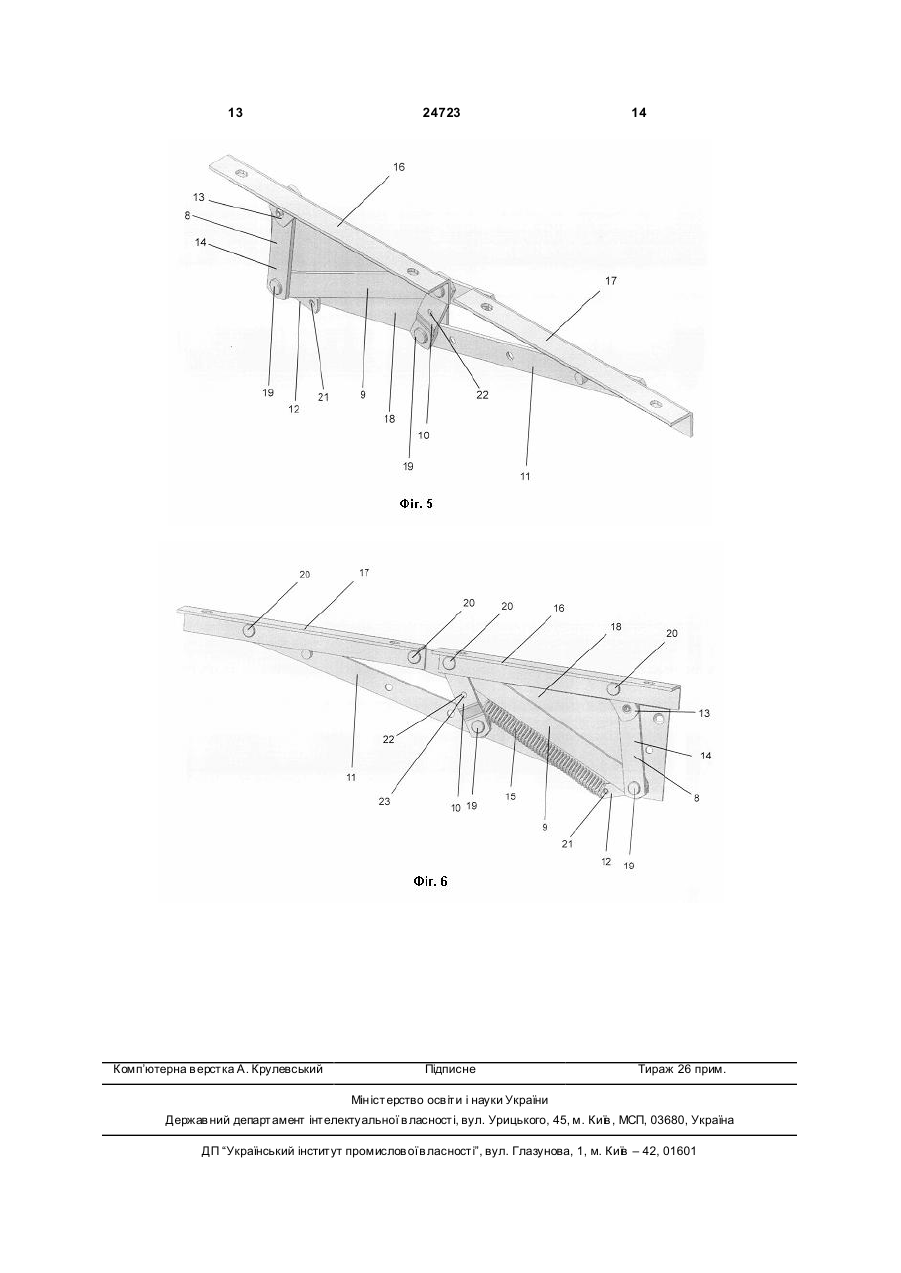

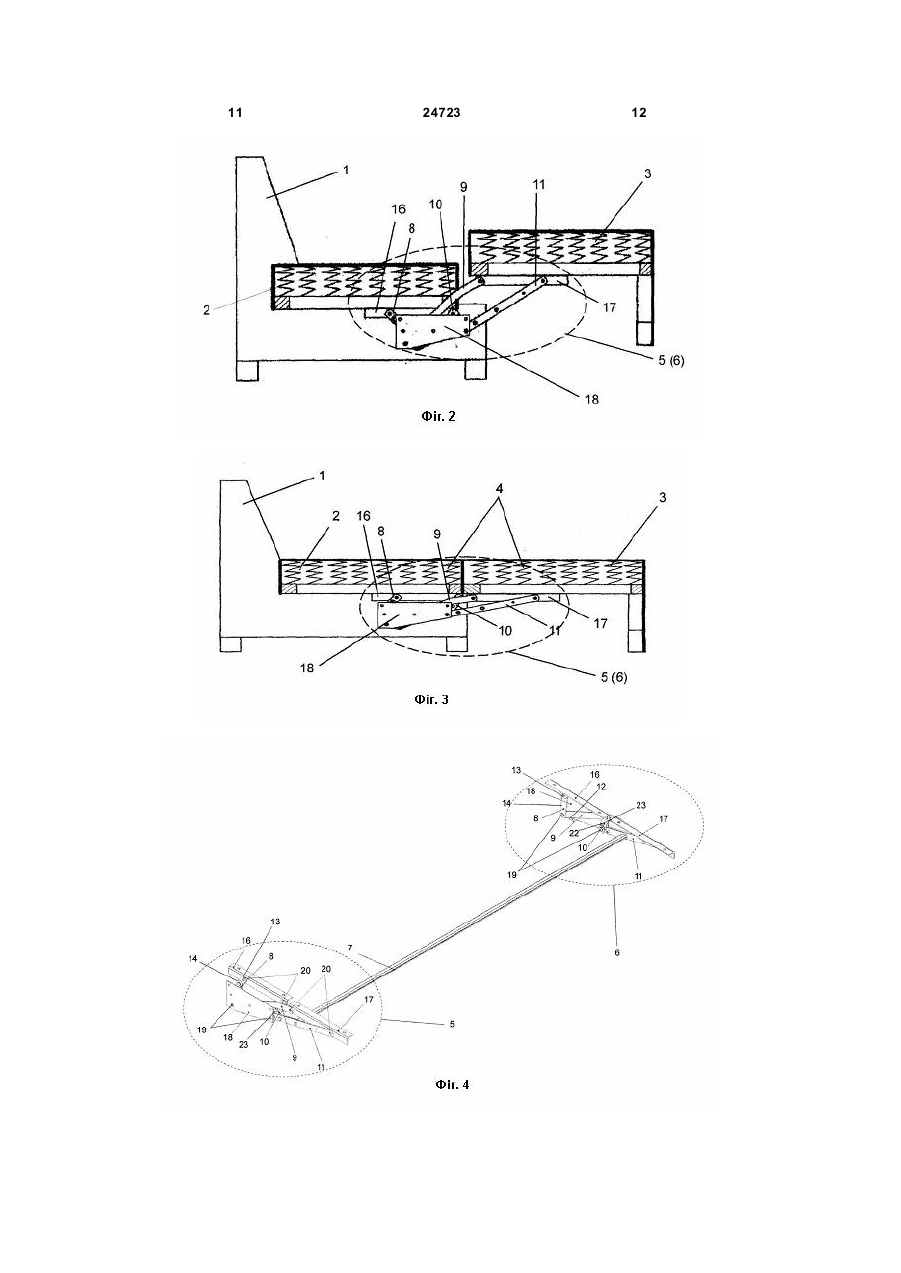

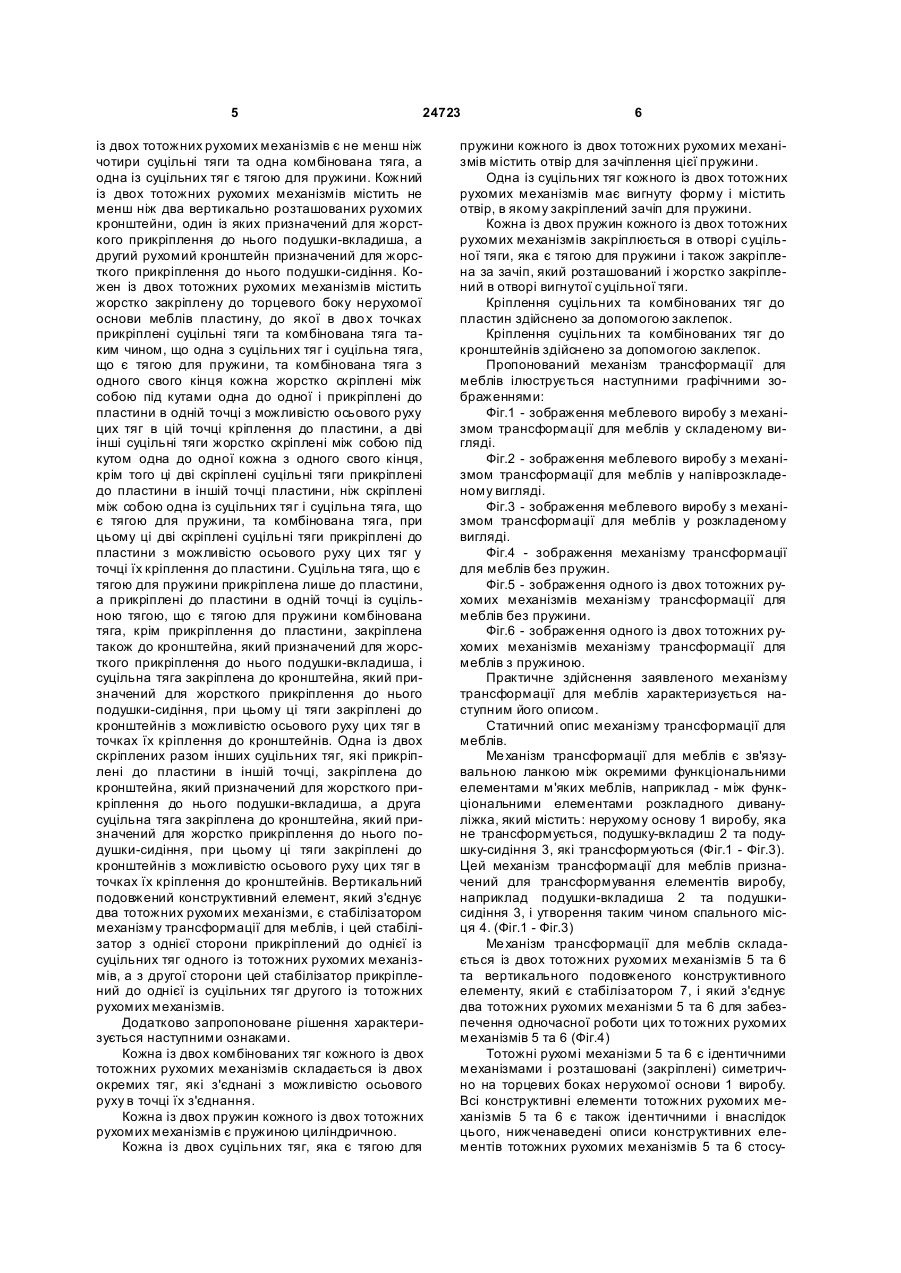

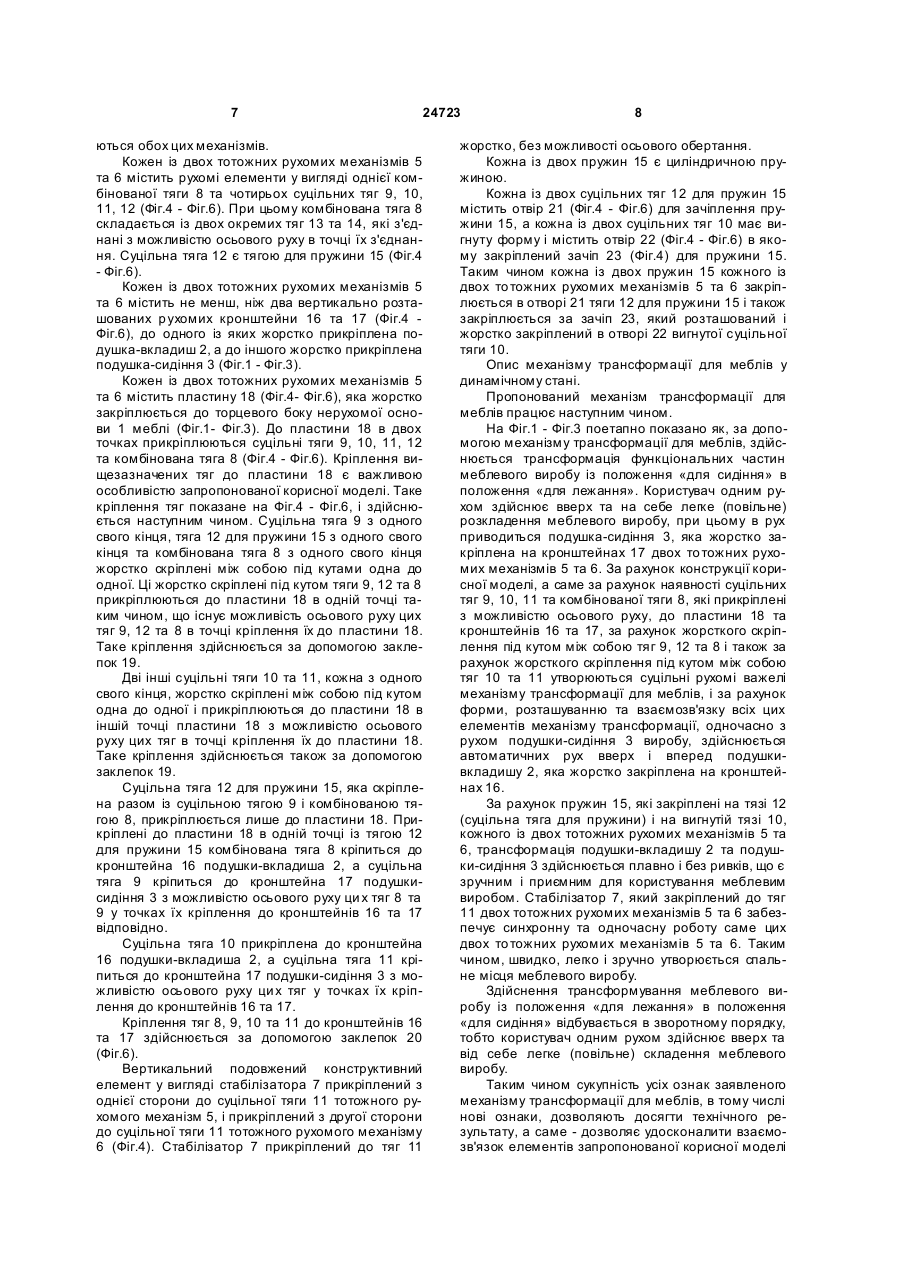

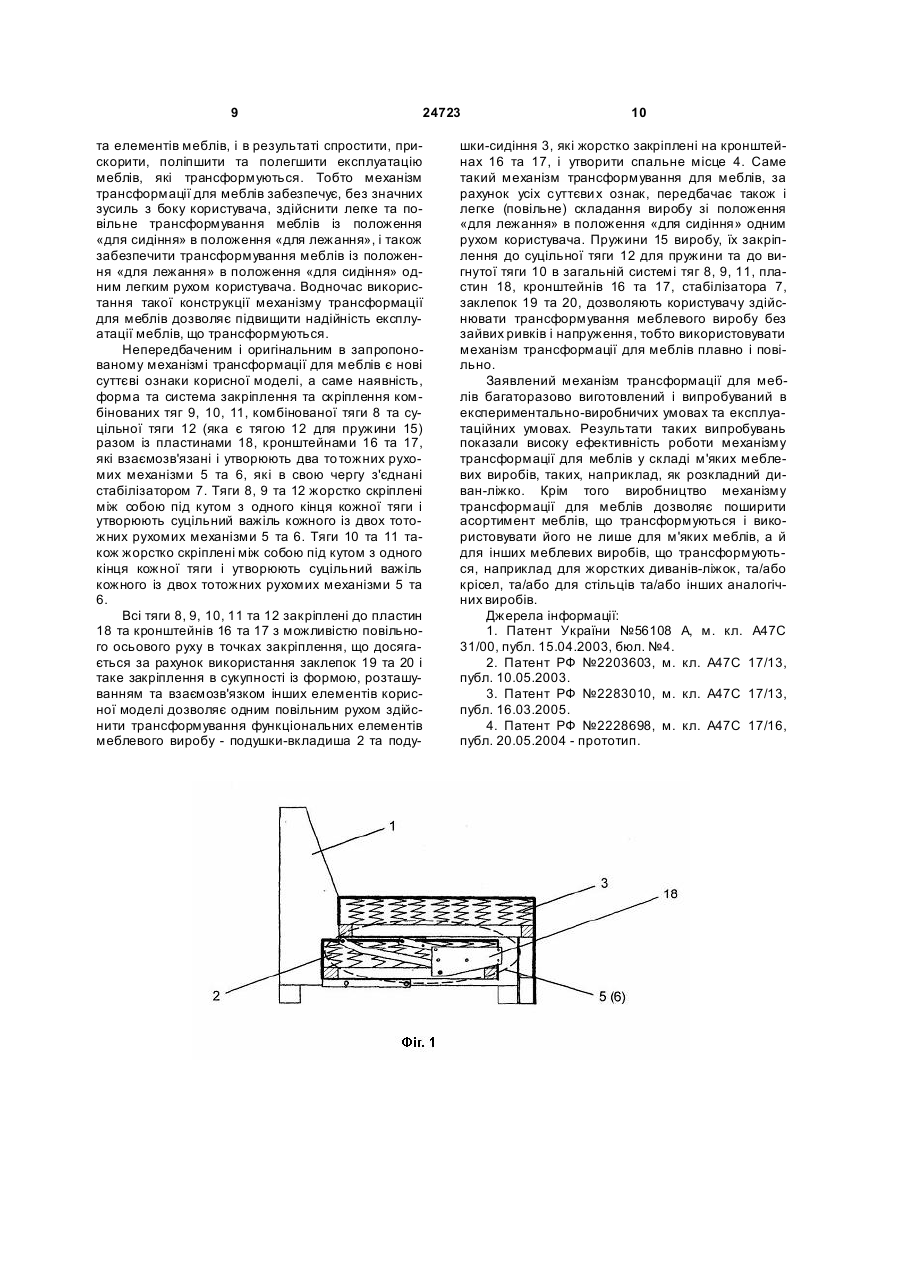

1. Механізм трансформації для меблів, що містить два тотожних рухомих механізми, вертикальний подовжений конструктивний елемент, який з'єднує два тотожних рухомих механізми, кожний з яких містить кронштейни, рухомі елементи та пружину, який відрізняється тим, що рухомими елементами кожного з двох тотожних рухомих механізмів є не менш ніж чотири суцільні тяги та одна комбінована тяга, а одна з суцільних тяг є тягою для пружини, крім того, кожний з двох тотожних рухомих механізмів містить не менш ніж два вертикально розташованих рухомих кронштейни, один з яких призначений для жорсткого прикріплення до нього подушки-вкладиша, а другий р ухомий кронштейн призначений для жорсткого прикріплення до нього подушки-сидіння, при цьому кожен з двох тотожних рухомих механізмів містить жорстко закріплену до торцевого боку нерухомої основи меблів пластину, до якої в дво х точках прикріплені суцільні тяги та комбінована тяг таким чином, що одна з суцільних тяг і суцільна тяга, що є тягою для пружини, та комбінована тяга з одного свого кінця кожна жорстко скріплені між собою під кутами одна до одної і прикріплена до пластини в одній точці з можливістю осьового руху цих тяг в цій точці кріплення до пластини, а дві інші суцільні тяги жорстко скріплені між собою під кутом одна до одної кожна з одного свого кінця, крім того, ці дві скріплені суцільні тяги прикріплені до пластини в іншій точці пластини, ніж скріплені між собою одна з суцільних тяг і суцільна тяга, що є тягою для пружини, та комбінована тяга, при цьому ці дві скріплені суцільні тяги прикріплені до пластини з можливістю осьового руху цих тяг у точці їх кріплення до пластини, крім того, суцільна тяга, що є тягою для пружини, прикріплена лише до пластини, а прикріплені до пластини в одній точці з суцільною тягою, що є тягою для пружини, комбінована тяга, крім прикріплення до пластини, закріплена також до кронштейна, який призначений для жорсткого прикріплення до нього подушкивкладиша, і суцільна тяга закріплена до кронштей 2 (19) 1 3 24723 4 7. Ме ханізм трансформації для меблів за п. 1, який відрізняє ться тим, що кріплення суцільних та комбінованих тяг до пластин здійснено за допомогою заклепок. 8. Ме ханізм трансформації для меблів за п. 1, який відрізняє ться тим, що кріплення суцільних та комбінованих тяг до кронштейнів здійснено за допомогою заклепок. Корисна модель належить до галузі меблевої промисловості і може бути використана у виробництві меблів, що трансформуються. Зокрема механізм трансформації для меблів призначений для трансформування елементів м'яких меблів, наприклад розкладного дивану-ліжка, із положення для сидіння в положення для лежання, тобто для утворення спального місця і навпаки. Відомий механізм трансформування для меблів, що містить важіль-коромисло, який виконує функцію тяги, кронштейни, рухомі і нерухомі елементи трансформування меблів [1]. Такий механізм призначений для використання при виробництві крісел-ліжок або диванів-ліжок і за його допомогою крісла-ліжка або дивани-ліжка розкладуються в положення "ліжко" і складуються в положення "диван" чи "ліжко", але загальна конструкція механізму трансформування для меблів передбачає використання у складі меблів додаткових конструктивних елементів, наприклад - не менш ніж чотирьох коліс, які необхідні для трансформування виробу і така конструкція не дозволяє одним легким рухом користувача утворити спальне місце і навпаки. Відомий пристрій м'якої меблі, що трансформується, для сидіння і лежання, що містить рухомі та нерухомі елементи механізму трансформації меблі та пружину [2]. Ця конструкція механізму трансформації дозволяє швидко розкладувати і складувати м'які меблі, є достатньо простою при виготовленні і достатньо зручною в експлуатації, але основним елементом цього пристрою є пружина і її взаємодія з іншими елементами конструкції, що не дозволяє надійно та довгостроково експлуатувати меблі, крім того такий пристрій передбачає наявність та використання у складі меблів додаткових конструктивних елементів, наприклад - не менш ніж чотирьох коліс, багаточисельність шарнірів та з'єднань, які необхідні для трансформування виробу і така конструкція не є достатньо надійною і не дозволяє одним легким рухом користувача утворити спальне місце і навпаки. Відомий предмет розкладної м'якої меблі, що містить рухомі та нерухомі елементи, механізм переміщення (трансформування) меблі, важелі (тяги), пружини [3]. Ця конструкція механізму трансформації дозволяє плавно розкладувати і складувати м'які меблі і є достатньо зручною в експлуатації, але принцип плавного трансформування цього виробу побудований на експлуатації пружин і використання їх енергії, крім того такий пристрій передбачає наявність та використання у складі меблів додаткових конструктивних елементів, наприклад - не менш двох коліс, та інших елементів, які необхідні для трансформування виробу і така конструкція не є достатньо надійною і не дозволяє одним легким рухом користувача утворити спальне місце і навпаки. За прототип корисної моделі, що пропонується, прийнятий механізм трансформації меблі, який містить вертикальний подовжений конструктивний елемент, який з'єднує два тотожних рухомих механізми, кожний з яких містить кронштейни, рухомі елементи та пружину [4]. Таке рішення призначено для створення зручного та надійного у використанні механізму, що трансформує меблі із положення для сидіння в положення для лежання і навпаки. Але такий механізм трансформації меблі є складною системою трансформації і за рахунок своїх конструктивних особливостей не дозволяє спростити, прискорити, поліпшити та полегшити експлуатацію меблів, а саме забезпечити без значних з усиль з боку користувача, легке та повільне трансформування меблів із положення для сидіння в положення для лежання, і також такий механізм не дозволяє забезпечити трансформування меблів із положення «для лежання» в положення «для сидіння» одним легким рухом користувача. Крім того в цьому рішенні вертикальний подовжений конструктивний елемент, який з'єднує два тотожних рухомих механізми, використовує функцію опори меблі в розкладеному положенні, що не дозволяє підвищити надійність експлуатації меблів, що трансформуються. В основу корисної моделі поставлено завдання створення механізму трансформації для меблів, конструкція якого за рахунок наявності нових конструктивних елементів, їх форми, взаємозв'язку, розташування, кріплення та з'єднання між конструктивними елементами цього механізму трансформації для меблів дозволила б удосконалити взаємозв'язок елементів запропонованої корисної моделі та елементів меблів, і в результаті спростити, прискорити, поліпшити та полегшити експлуатацію меблів, а саме забезпечити без значних зусиль з боку користувача, легке та повільне трансформування меблів із положення «для сидіння» в положення «для лежання», і також забезпечити трансформування меблів із положення «для лежання» в положення «для сидіння» одним легким рухом користувача. Водночас поставлено завдання створення механізму трансформації, який дозволив би підвищити надійність експлуатації меблів, що трансформуються. Поставлене завдання вирішується тим, що механізм трансформації для меблів містить вертикальний подовжений конструктивний елемент, який з'єднує два тотожних рухомих механізми, кожний з яких містить кронштейни, рухомі елементи та пружину. Новим є те, що рухомими елементами кожного 5 24723 із двох тотожних рухомих механізмів є не менш ніж чотири суцільні тяги та одна комбінована тяга, а одна із суцільних тяг є тягою для пружини. Кожний із двох тотожних рухомих механізмів містить не менш ніж два вертикально розташованих рухомих кронштейни, один із яких призначений для жорсткого прикріплення до нього подушки-вкладиша, а другий рухомий кронштейн призначений для жорсткого прикріплення до нього подушки-сидіння. Кожен із двох тотожних рухомих механізмів містить жорстко закріплену до торцевого боку нерухомої основи меблів пластину, до якої в дво х точках прикріплені суцільні тяги та комбінована тяга таким чином, що одна з суцільних тяг і суцільна тяга, що є тягою для пружини, та комбінована тяга з одного свого кінця кожна жорстко скріплені між собою під кутами одна до одної і прикріплені до пластини в одній точці з можливістю осьового руху цих тяг в цій точці кріплення до пластини, а дві інші суцільні тяги жорстко скріплені між собою під кутом одна до одної кожна з одного свого кінця, крім того ці дві скріплені суцільні тяги прикріплені до пластини в іншій точці пластини, ніж скріплені між собою одна із суцільних тяг і суцільна тяга, що є тягою для пружини, та комбінована тяга, при цьому ці дві скріплені суцільні тяги прикріплені до пластини з можливістю осьового руху цих тяг у точці їх кріплення до пластини. Суцільна тяга, що є тягою для пружини прикріплена лише до пластини, а прикріплені до пластини в одній точці із суцільною тягою, що є тягою для пружини комбінована тяга, крім прикріплення до пластини, закріплена також до кронштейна, який призначений для жорсткого прикріплення до нього подушки-вкладиша, і суцільна тяга закріплена до кронштейна, який призначений для жорсткого прикріплення до нього подушки-сидіння, при цьому ці тяги закріплені до кронштейнів з можливістю осьового руху цих тяг в точках їх кріплення до кронштейнів. Одна із двох скріплених разом інших суцільних тяг, які прикріплені до пластини в іншій точці, закріплена до кронштейна, який призначений для жорсткого прикріплення до нього подушки-вкладиша, а друга суцільна тяга закріплена до кронштейна, який призначений для жорстко прикріплення до нього подушки-сидіння, при цьому ці тяги закріплені до кронштейнів з можливістю осьового руху цих тяг в точках їх кріплення до кронштейнів. Вертикальний подовжений конструктивний елемент, який з'єднує два тотожних рухомих механізми, є стабілізатором механізму трансформації для меблів, і цей стабілізатор з однієї сторони прикріплений до однієї із суцільних тяг одного із тотожних рухомих механізмів, а з другої сторони цей стабілізатор прикріплений до однієї із суцільних тяг другого із тотожних рухомих механізмів. Додатково запропоноване рішення характеризується наступними ознаками. Кожна із двох комбінованих тяг кожного із двох тотожних рухомих механізмів складається із двох окремих тяг, які з'єднані з можливістю осьового руху в точці їх з'єднання. Кожна із двох пружин кожного із двох тотожних рухомих механізмів є пружиною циліндричною. Кожна із двох суцільних тяг, яка є тягою для 6 пружини кожного із двох тотожних рухомих механізмів містить отвір для зачіплення цієї пружини. Одна із суцільних тяг кожного із двох тотожних рухомих механізмів має вигнуту форму і містить отвір, в якому закріплений зачіп для пружини. Кожна із двох пружин кожного із двох тотожних рухомих механізмів закріплюється в отворі суцільної тяги, яка є тягою для пружини і також закріплена за зачіп, який розташований і жорстко закріплений в отворі вигнутої суцільної тяги. Кріплення суцільних та комбінованих тяг до пластин здійснено за допомогою заклепок. Кріплення суцільних та комбінованих тяг до кронштейнів здійснено за допомогою заклепок. Пропонований механізм трансформації для меблів ілюструється наступними графічними зображеннями: Фіг.1 - зображення меблевого виробу з механізмом трансформації для меблів у складеному вигляді. Фіг.2 - зображення меблевого виробу з механізмом трансформації для меблів у напіврозкладеному вигляді. Фіг.3 - зображення меблевого виробу з механізмом трансформації для меблів у розкладеному вигляді. Фіг.4 - зображення механізму трансформації для меблів без пружин. Фіг.5 - зображення одного із двох тотожних рухомих механізмів механізму трансформації для меблів без пружини. Фіг.6 - зображення одного із двох тотожних рухомих механізмів механізму трансформації для меблів з пружиною. Практичне здійснення заявленого механізму трансформації для меблів характеризується наступним його описом. Статичний опис механізму трансформації для меблів. Ме ханізм трансформації для меблів є зв'язувальною ланкою між окремими функціональними елементами м'яких меблів, наприклад - між функціональними елементами розкладного дивануліжка, який містить: нерухому основу 1 виробу, яка не трансформується, подушку-вкладиш 2 та подушку-сидіння 3, які трансформуються (Фіг.1 - Фіг.3). Цей механізм трансформації для меблів призначений для трансформування елементів виробу, наприклад подушки-вкладиша 2 та подушкисидіння 3, і утворення таким чином спального місця 4. (Фіг.1 - Фіг.3) Ме ханізм трансформації для меблів складається із двох тотожних рухомих механізмів 5 та 6 та вертикального подовженого конструктивного елементу, який є стабілізатором 7, і який з'єднує два тотожних рухомих механізми 5 та 6 для забезпечення одночасної роботи цих то тожних рухомих механізмів 5 та 6 (Фіг.4) Тотожні рухомі механізми 5 та 6 є ідентичними механізмами і розташовані (закріплені) симетрично на торцевих боках нерухомої основи 1 виробу. Всі конструктивні елементи тотожних рухомих механізмів 5 та 6 є також ідентичними і внаслідок цього, нижченаведені описи конструктивних елементів тотожних рухомих механізмів 5 та 6 стосу 7 24723 ються обох цих механізмів. Кожен із двох тотожних рухомих механізмів 5 та 6 містить рухомі елементи у вигляді однієї комбінованої тяги 8 та чотирьох суцільних тяг 9, 10, 11, 12 (Фіг.4 - Фіг.6). При цьому комбінована тяга 8 складається із двох окремих тяг 13 та 14, які з'єднані з можливістю осьового руху в точці їх з'єднання. Суцільна тяга 12 є тягою для пружини 15 (Фіг.4 - Фіг.6). Кожен із двох тотожних рухомих механізмів 5 та 6 містить не менш, ніж два вертикально розташованих р ухомих кронштейни 16 та 17 (Фіг.4 Фіг.6), до одного із яких жорстко прикріплена подушка-вкладиш 2, а до іншого жорстко прикріплена подушка-сидіння 3 (Фіг.1 - Фіг.3). Кожен із двох тотожних рухомих механізмів 5 та 6 містить пластину 18 (Фіг.4- Фіг.6), яка жорстко закріплюється до торцевого боку нерухомої основи 1 меблі (Фіг.1- Фіг.3). До пластини 18 в двох точках прикріплюються суцільні тяги 9, 10, 11, 12 та комбінована тяга 8 (Фіг.4 - Фіг.6). Кріплення вищезазначених тяг до пластини 18 є важливою особливістю запропонованої корисної моделі. Таке кріплення тяг показане на Фіг.4 - Фіг.6, і здійснюється наступним чином. Суцільна тяга 9 з одного свого кінця, тяга 12 для пружини 15 з одного свого кінця та комбінована тяга 8 з одного свого кінця жорстко скріплені між собою під кутами одна до одної. Ці жорстко скріплені під кутом тяги 9, 12 та 8 прикріплюються до пластини 18 в одній точці таким чином, що існує можливість осьового руху цих тяг 9, 12 та 8 в точці кріплення їх до пластини 18. Таке кріплення здійснюється за допомогою заклепок 19. Дві інші суцільні тяги 10 та 11, кожна з одного свого кінця, жорстко скріплені між собою під кутом одна до одної і прикріплюються до пластини 18 в іншій точці пластини 18 з можливістю осьового руху цих тяг в точці кріплення їх до пластини 18. Таке кріплення здійснюється також за допомогою заклепок 19. Суцільна тяга 12 для пружини 15, яка скріплена разом із суцільною тягою 9 і комбінованою тягою 8, прикріплюється лише до пластини 18. Прикріплені до пластини 18 в одній точці із тягою 12 для пружини 15 комбінована тяга 8 кріпиться до кронштейна 16 подушки-вкладиша 2, а суцільна тяга 9 кріпиться до кронштейна 17 подушкисидіння 3 з можливістю осьового руху ци х тяг 8 та 9 у точках їх кріплення до кронштейнів 16 та 17 відповідно. Суцільна тяга 10 прикріплена до кронштейна 16 подушки-вкладиша 2, а суцільна тяга 11 кріпиться до кронштейна 17 подушки-сидіння 3 з можливістю осьового руху ци х тяг у точках їх кріплення до кронштейнів 16 та 17. Кріплення тяг 8, 9, 10 та 11 до кронштейнів 16 та 17 здійснюється за допомогою заклепок 20 (Фіг.6). Вертикальний подовжений конструктивний елемент у вигляді стабілізатора 7 прикріплений з однієї сторони до суцільної тяги 11 тотожного рухомого механізм 5, і прикріплений з другої сторони до суцільної тяги 11 тотожного рухомого механізму 6 (Фіг.4). Стабілізатор 7 прикріплений до тяг 11 8 жорстко, без можливості осьового обертання. Кожна із двох пружин 15 є циліндричною пружиною. Кожна із двох суцільних тяг 12 для пружин 15 містить отвір 21 (Фіг.4 - Фіг.6) для зачіплення пружини 15, а кожна із двох суцільних тяг 10 має вигнуту форму і містить отвір 22 (Фіг.4 - Фіг.6) в якому закріплений зачіп 23 (Фіг.4) для пружини 15. Таким чином кожна із двох пружин 15 кожного із двох то тожних рухомих механізмів 5 та 6 закріплюється в отворі 21 тяги 12 для пружини 15 і також закріплюється за зачіп 23, який розташований і жорстко закріплений в отворі 22 вигнутої суцільної тяги 10. Опис механізму трансформації для меблів у динамічному стані. Пропонований механізм трансформації для меблів працює наступним чином. На Фіг.1 - Фіг.3 поетапно показано як, за допомогою механізму трансформації для меблів, здійснюється трансформація функціональних частин меблевого виробу із положення «для сидіння» в положення «для лежання». Користувач одним рухом здійснює вверх та на себе легке (повільне) розкладення меблевого виробу, при цьому в рух приводиться подушка-сидіння 3, яка жорстко закріплена на кронштейнах 17 двох то тожних рухомих механізмів 5 та 6. За рахунок конструкції корисної моделі, а саме за рахунок наявності суцільних тяг 9, 10, 11 та комбінованої тяги 8, які прикріплені з можливістю осьового руху, до пластини 18 та кронштейнів 16 та 17, за рахунок жорсткого скріплення під кутом між собою тяг 9, 12 та 8 і також за рахунок жорсткого скріплення під кутом між собою тяг 10 та 11 утворюються суцільні рухомі важелі механізму трансформації для меблів, і за рахунок форми, розташуванню та взаємозв'язку всіх цих елементів механізму трансформації, одночасно з рухом подушки-сидіння 3 виробу, здійснюється автоматичних рух вверх і вперед подушкивкладишу 2, яка жорстко закріплена на кронштейнах 16. За рахунок пружин 15, які закріплені на тязі 12 (суцільна тяга для пружини) і на вигнутій тязі 10, кожного із двох тотожних рухомих механізмів 5 та 6, трансформація подушки-вкладишу 2 та подушки-сидіння 3 здійснюється плавно і без ривків, що є зручним і приємним для користування меблевим виробом. Стабілізатор 7, який закріплений до тяг 11 двох тотожних рухомих механізмів 5 та 6 забезпечує синхронну та одночасну роботу саме цих двох то тожних рухомих механізмів 5 та 6. Таким чином, швидко, легко і зручно утворюється спальне місця меблевого виробу. Здійснення трансформування меблевого виробу із положення «для лежання» в положення «для сидіння» відбувається в зворотному порядку, тобто користувач одним рухом здійснює вверх та від себе легке (повільне) складення меблевого виробу. Таким чином сукупність усіх ознак заявленого механізму трансформації для меблів, в тому числі нові ознаки, дозволяють досягти технічного результату, а саме - дозволяє удосконалити взаємозв'язок елементів запропонованої корисної моделі 9 24723 та елементів меблів, і в результаті спростити, прискорити, поліпшити та полегшити експлуатацію меблів, які трансформуються. Тобто механізм трансформації для меблів забезпечує, без значних зусиль з боку користувача, здійснити легке та повільне трансформування меблів із положення «для сидіння» в положення «для лежання», і також забезпечити трансформування меблів із положення «для лежання» в положення «для сидіння» одним легким рухом користувача. Водночас використання такої конструкції механізму трансформації для меблів дозволяє підвищити надійність експлуатації меблів, що трансформуються. Непередбаченим і оригінальним в запропонованому механізмі трансформації для меблів є нові суттєві ознаки корисної моделі, а саме наявність, форма та система закріплення та скріплення комбінованих тяг 9, 10, 11, комбінованої тяги 8 та суцільної тяги 12 (яка є тягою 12 для пружини 15) разом із пластинами 18, кронштейнами 16 та 17, які взаємозв'язані і утворюють два то тожних рухомих механізми 5 та 6, які в свою чергу з'єднані стабілізатором 7. Тяги 8, 9 та 12 жорстко скріплені між собою під кутом з одного кінця кожної тяги і утворюють суцільний важіль кожного із двох тотожних рухомих механізми 5 та 6. Тяги 10 та 11 також жорстко скріплені між собою під кутом з одного кінця кожної тяги і утворюють суцільний важіль кожного із двох тотожних рухомих механізми 5 та 6. Всі тяги 8, 9, 10, 11 та 12 закріплені до пластин 18 та кронштейнів 16 та 17 з можливістю повільного осьового руху в точках закріплення, що досягається за рахунок використання заклепок 19 та 20 і таке закріплення в сукупності із формою, розташуванням та взаємозв'язком інших елементів корисної моделі дозволяє одним повільним рухом здійснити трансформування функціональних елементів меблевого виробу - подушки-вкладиша 2 та поду 10 шки-сидіння 3, які жорстко закріплені на кронштейнах 16 та 17, і утворити спальне місце 4. Саме такий механізм трансформування для меблів, за рахунок усіх суттєви х ознак, передбачає також і легке (повільне) складання виробу зі положення «для лежання» в положення «для сидіння» одним рухом користувача. Пружини 15 виробу, їх закріплення до суцільної тяги 12 для пружини та до вигнутої тяги 10 в загальній системі тяг 8, 9, 11, пластин 18, кронштейнів 16 та 17, стабілізатора 7, заклепок 19 та 20, дозволяють користувачу здійснювати трансформування меблевого виробу без зайвих ривків і напруження, тобто використовувати механізм трансформації для меблів плавно і повільно. Заявлений механізм трансформації для меблів багаторазово виготовлений і випробуваний в експериментально-виробничих умовах та експлуатаційних умовах. Результати таких випробувань показали високу ефективність роботи механізму трансформації для меблів у складі м'яких меблевих виробів, таких, наприклад, як розкладний диван-ліжко. Крім того виробництво механізму трансформації для меблів дозволяє поширити асортимент меблів, що трансформуються і використовувати його не лише для м'яких меблів, а й для інших меблевих виробів, що трансформуються, наприклад для жорстких диванів-ліжок, та/або крісел, та/або для стільців та/або інших аналогічних виробів. Джерела інформації: 1. Патент України №56108 А, м. кл. А47С 31/00, публ. 15.04.2003, бюл. №4. 2. Патент РФ №2203603, м. кл. А47С 17/13, публ. 10.05.2003. 3. Патент РФ №2283010, м. кл. А47С 17/13, публ. 16.03.2005. 4. Патент РФ №2228698, м. кл. А47С 17/16, публ. 20.05.2004 - прототип. 11 24723 12 13 Комп’ютерна в ерстка А. Крулевський 24723 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
