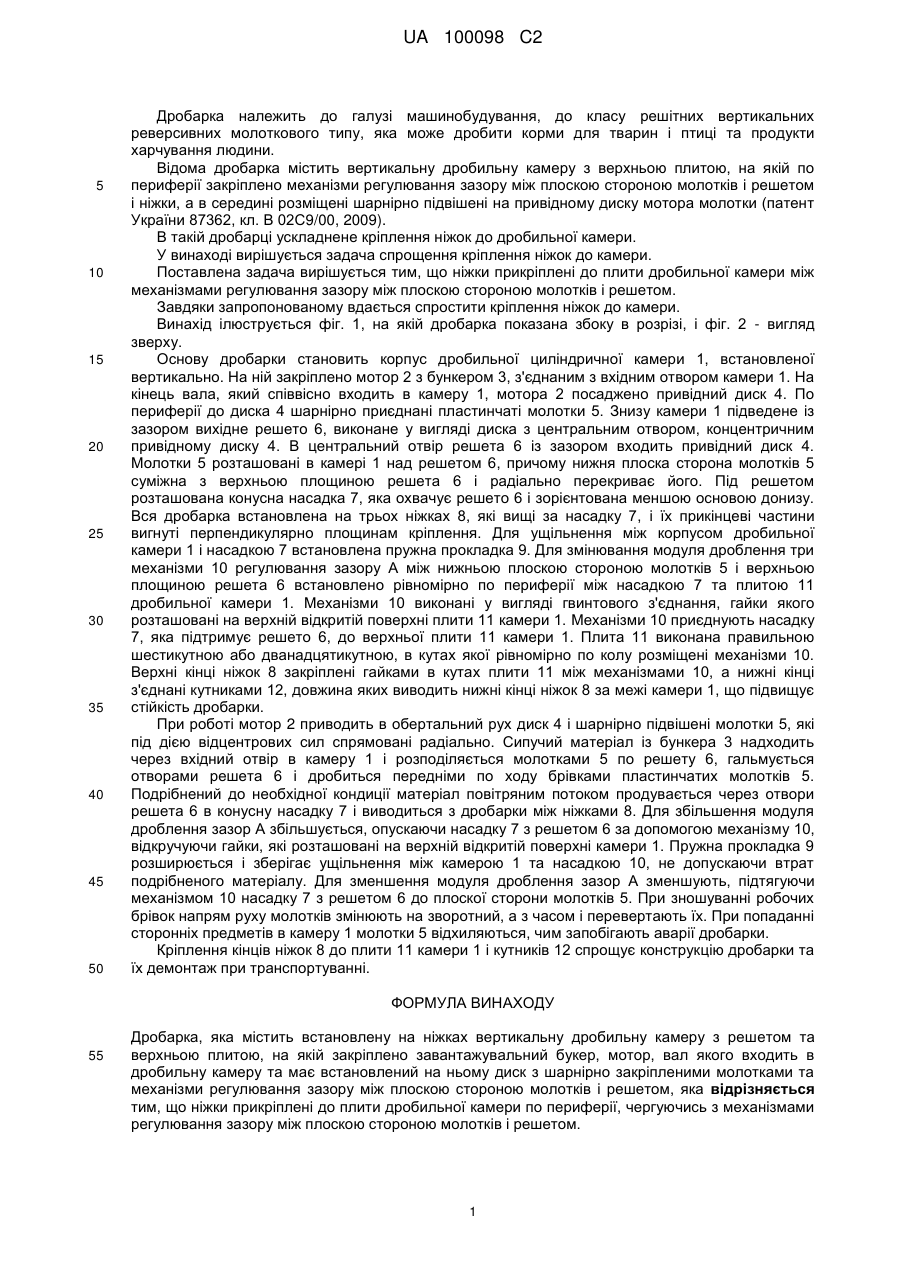

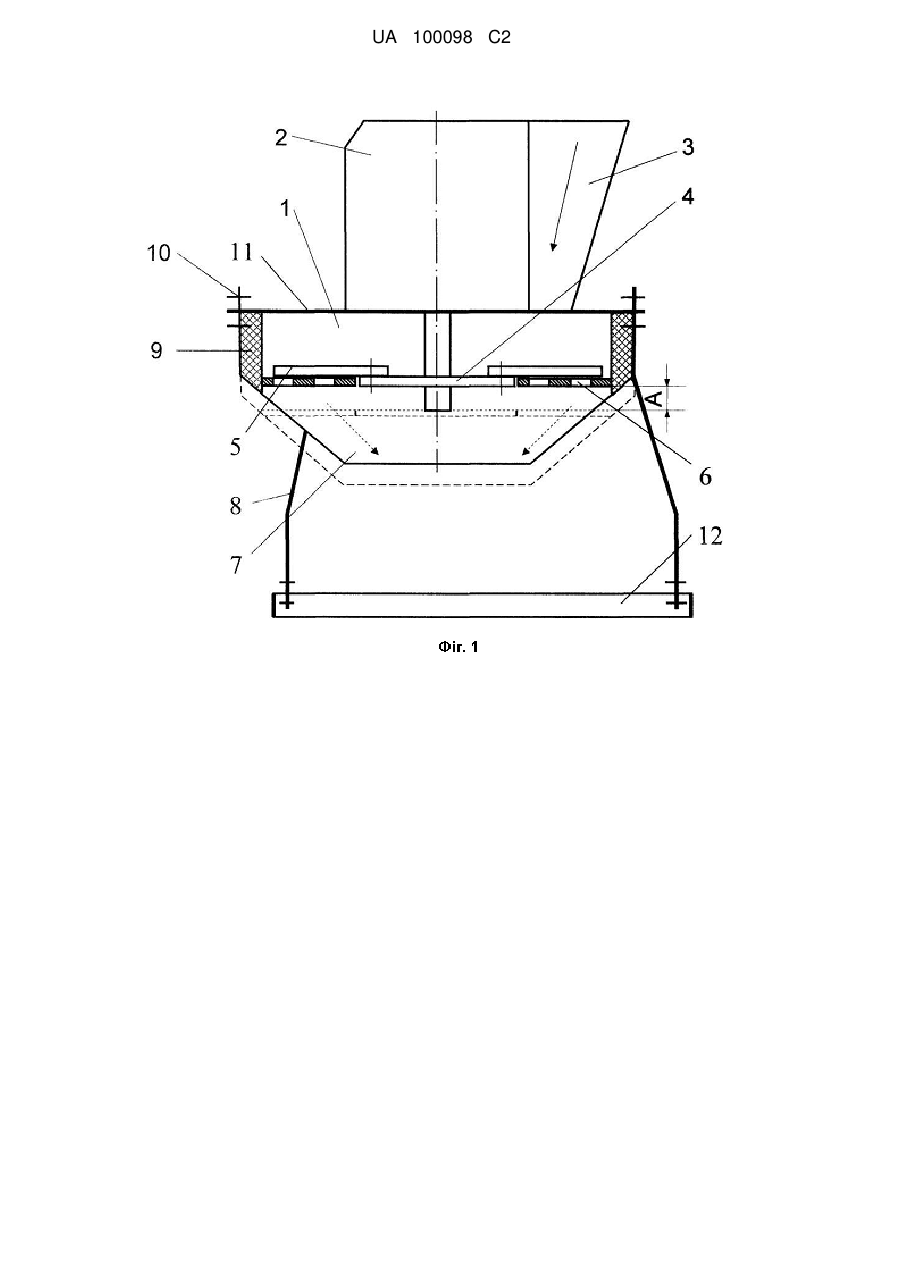

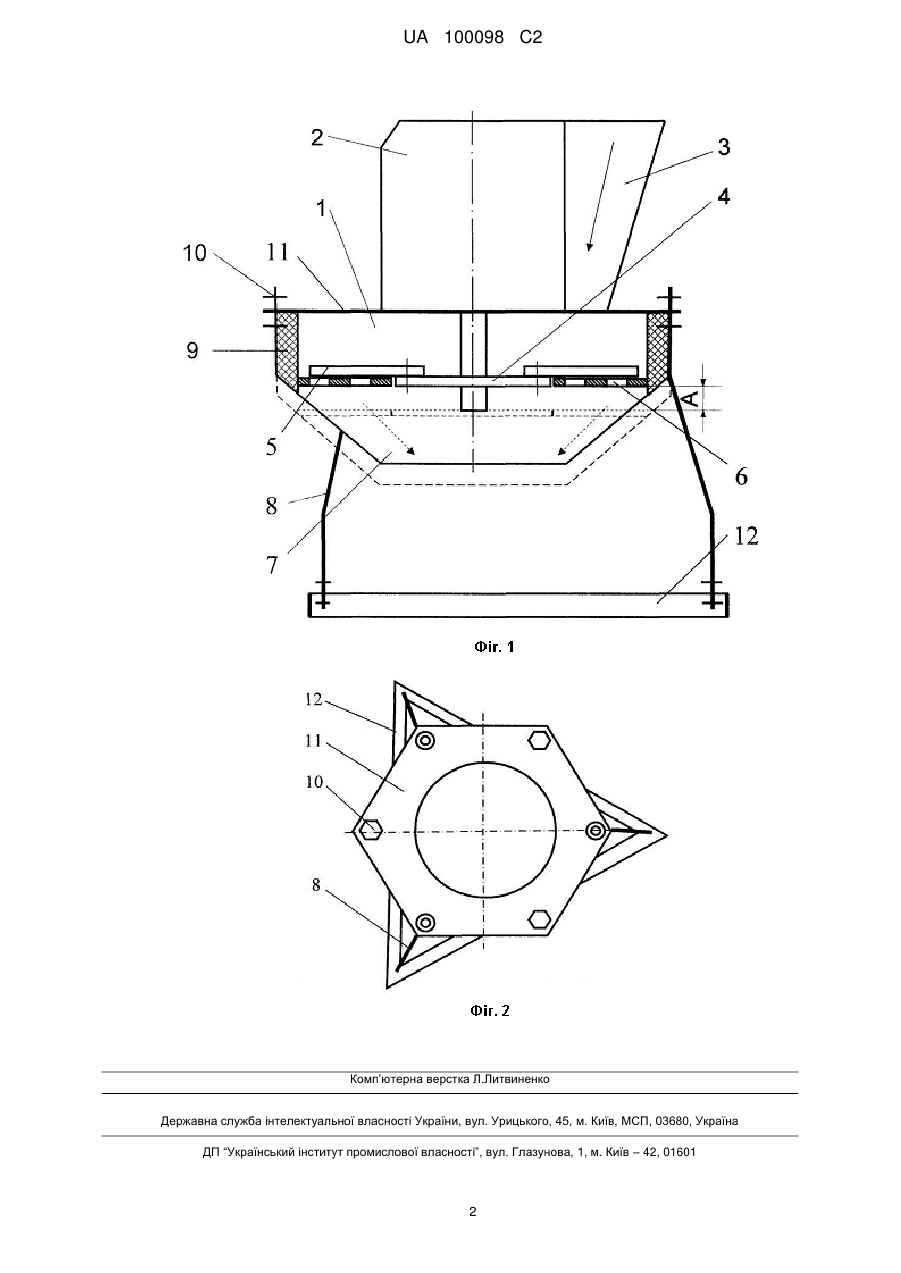

Реферат: Винахід належить до галузі машинобудування, а саме до решіткових вертикальних реверсивних дробарок молоткового типу. Дробарка містить встановлену на ніжках вертикальну дробильну камеру з решетом та верхньою плитою, на якій закріплено завантажувальний букер, мотор, вал якого входить в дробильну камеру та має встановлений на ньому диск з шарнірно закріпленими молотками та механізми регулювання зазору між плоскою стороною молотків і решетом. Ніжки прикріплені до плити дробильної камери по периферії, чергуючись з механізмами регулювання зазору між плоскою стороною молотків і решетом. Винахід дозволяє спростити кріплення ніжок до камери дробарки. UA 100098 C2 (12) UA 100098 C2 UA 100098 C2 5 10 15 20 25 30 35 40 45 50 Дробарка належить до галузі машинобудування, до класу решітних вертикальних реверсивних молоткового типу, яка може дробити корми для тварин і птиці та продукти харчування людини. Відома дробарка містить вертикальну дробильну камеру з верхньою плитою, на якій по периферії закріплено механізми регулювання зазору між плоскою стороною молотків і решетом і ніжки, а в середині розміщені шарнірно підвішені на привідному диску мотора молотки (патент України 87362, кл. В 02С9/00, 2009). В такій дробарці ускладнене кріплення ніжок до дробильної камери. У винаході вирішується задача спрощення кріплення ніжок до камери. Поставлена задача вирішується тим, що ніжки прикріплені до плити дробильної камери між механізмами регулювання зазору між плоскою стороною молотків і решетом. Завдяки запропонованому вдається спростити кріплення ніжок до камери. Винахід ілюструється фіг. 1, на якій дробарка показана збоку в розрізі, і фіг. 2 - вигляд зверху. Основу дробарки становить корпус дробильної циліндричної камери 1, встановленої вертикально. На ній закріплено мотор 2 з бункером 3, з'єднаним з вхідним отвором камери 1. На кінець вала, який співвісно входить в камеру 1, мотора 2 посаджено привідний диск 4. По периферії до диска 4 шарнірно приєднані пластинчаті молотки 5. Знизу камери 1 підведене із зазором вихідне решето 6, виконане у вигляді диска з центральним отвором, концентричним привідному диску 4. В центральний отвір решета 6 із зазором входить привідний диск 4. Молотки 5 розташовані в камері 1 над решетом 6, причому нижня плоска сторона молотків 5 суміжна з верхньою площиною решета 6 і радіально перекриває його. Під решетом розташована конусна насадка 7, яка охвачує решето 6 і зорієнтована меншою основою донизу. Вся дробарка встановлена на трьох ніжках 8, які вищі за насадку 7, і їх прикінцеві частини вигнуті перпендикулярно площинам кріплення. Для ущільнення між корпусом дробильної камери 1 і насадкою 7 встановлена пружна прокладка 9. Для змінювання модуля дроблення три механізми 10 регулювання зазору А між нижньою плоскою стороною молотків 5 і верхньою площиною решета 6 встановлено рівномірно по периферії між насадкою 7 та плитою 11 дробильної камери 1. Механізми 10 виконані у вигляді гвинтового з'єднання, гайки якого розташовані на верхній відкритій поверхні плити 11 камери 1. Механізми 10 приєднують насадку 7, яка підтримує решето 6, до верхньої плити 11 камери 1. Плита 11 виконана правильною шестикутною або дванадцятикутною, в кутах якої рівномірно по колу розміщені механізми 10. Верхні кінці ніжок 8 закріплені гайками в кутах плити 11 між механізмами 10, а нижні кінці з'єднані кутниками 12, довжина яких виводить нижні кінці ніжок 8 за межі камери 1, що підвищує стійкість дробарки. При роботі мотор 2 приводить в обертальний рух диск 4 і шарнірно підвішені молотки 5, які під дією відцентрових сил спрямовані радіально. Сипучий матеріал із бункера 3 надходить через вхідний отвір в камеру 1 і розподіляється молотками 5 по решету 6, гальмується отворами решета 6 і дробиться передніми по ходу брівками пластинчатих молотків 5. Подрібнений до необхідної кондиції матеріал повітряним потоком продувається через отвори решета 6 в конусну насадку 7 і виводиться з дробарки між ніжками 8. Для збільшення модуля дроблення зазор А збільшується, опускаючи насадку 7 з решетом 6 за допомогою механізму 10, відкручуючи гайки, які розташовані на верхній відкритій поверхні камери 1. Пружна прокладка 9 розширюється і зберігає ущільнення між камерою 1 та насадкою 10, не допускаючи втрат подрібненого матеріалу. Для зменшення модуля дроблення зазор А зменшують, підтягуючи механізмом 10 насадку 7 з решетом 6 до плоскої сторони молотків 5. При зношуванні робочих брівок напрям руху молотків змінюють на зворотний, а з часом і перевертають їх. При попаданні сторонніх предметів в камеру 1 молотки 5 відхиляються, чим запобігають аварії дробарки. Кріплення кінців ніжок 8 до плити 11 камери 1 і кутників 12 спрощує конструкцію дробарки та їх демонтаж при транспортуванні. ФОРМУЛА ВИНАХОДУ 55 Дробарка, яка містить встановлену на ніжках вертикальну дробильну камеру з решетом та верхньою плитою, на якій закріплено завантажувальний букер, мотор, вал якого входить в дробильну камеру та має встановлений на ньому диск з шарнірно закріпленими молотками та механізми регулювання зазору між плоскою стороною молотків і решетом, яка відрізняється тим, що ніжки прикріплені до плити дробильної камери по периферії, чергуючись з механізмами регулювання зазору між плоскою стороною молотків і решетом. 1 UA 100098 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
