Оправка

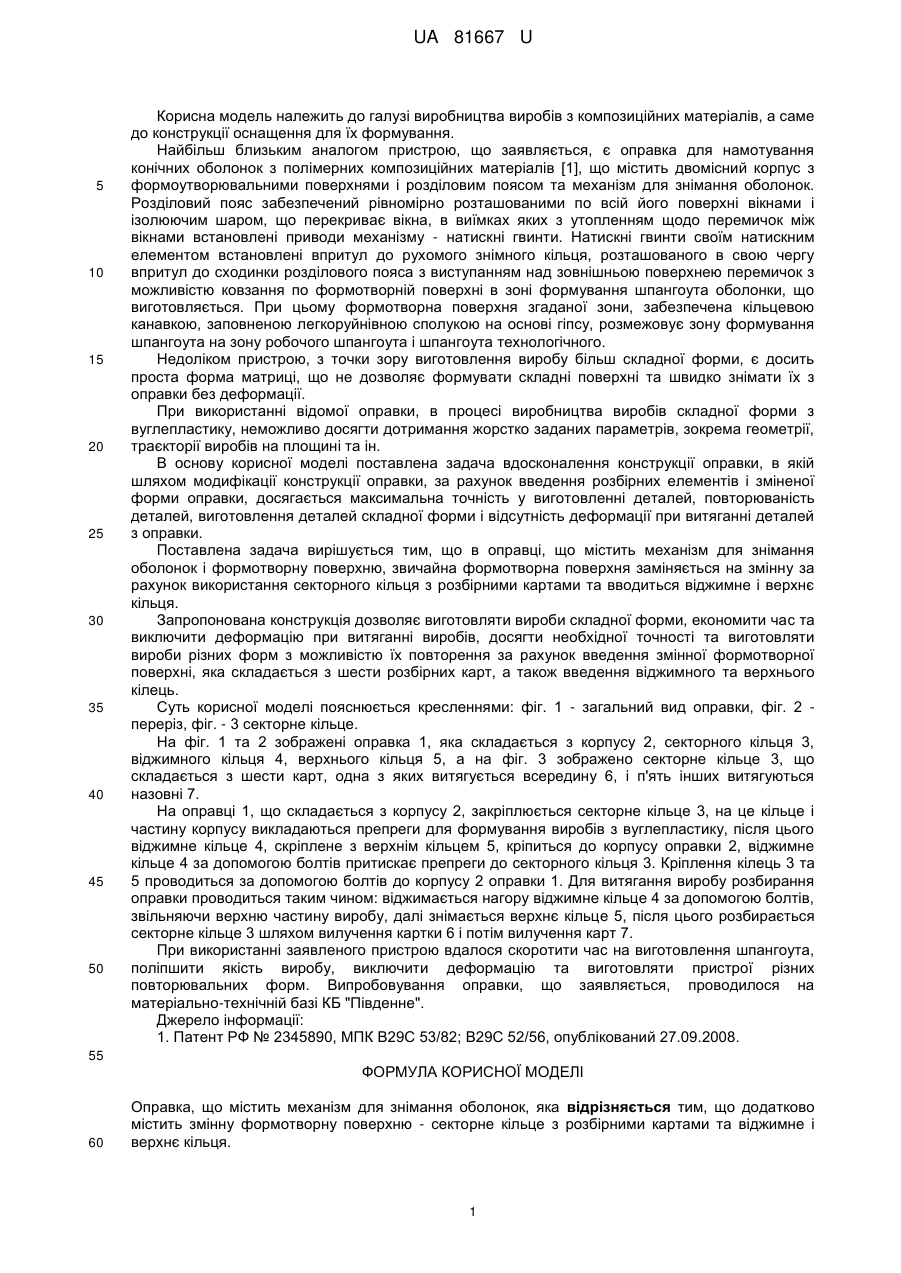

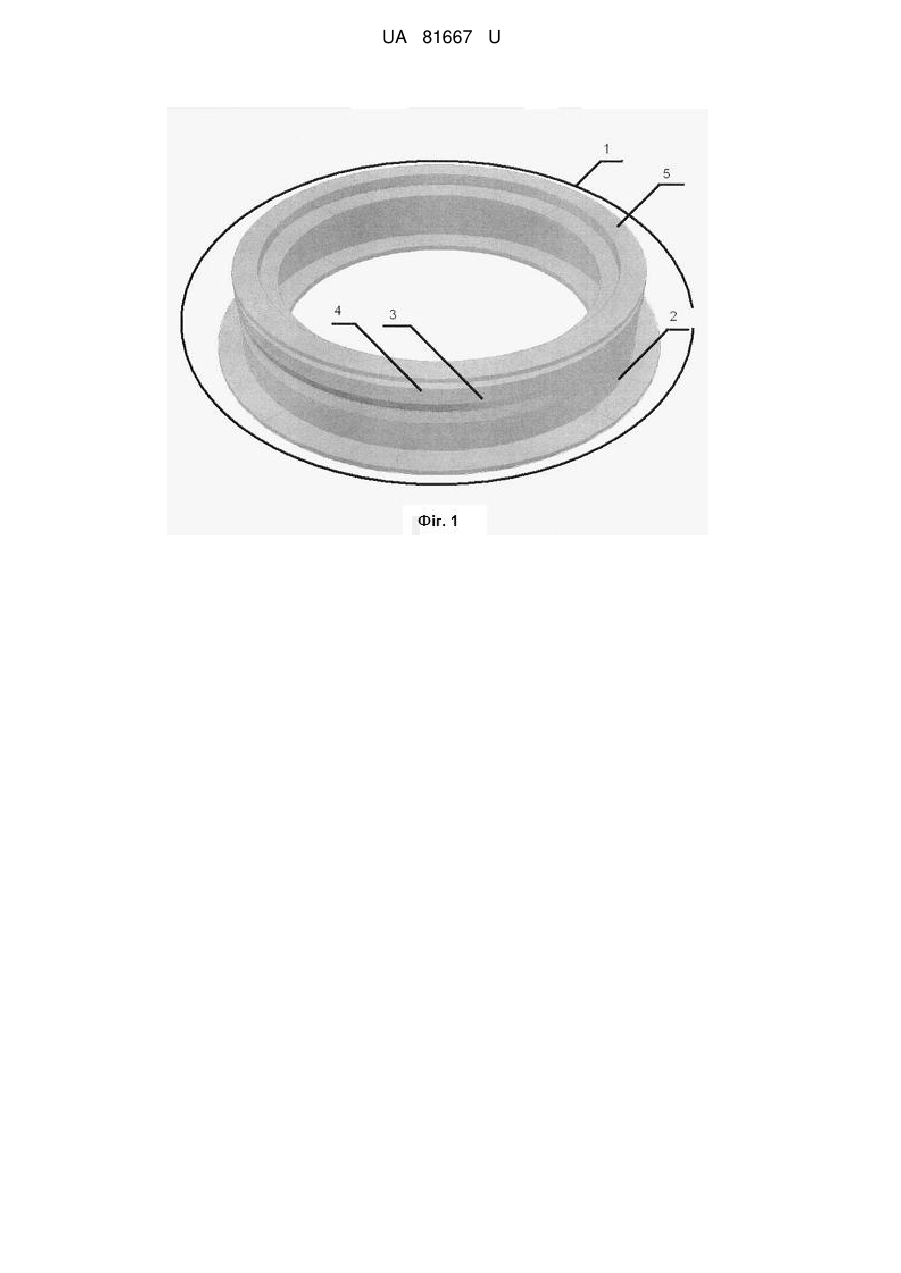

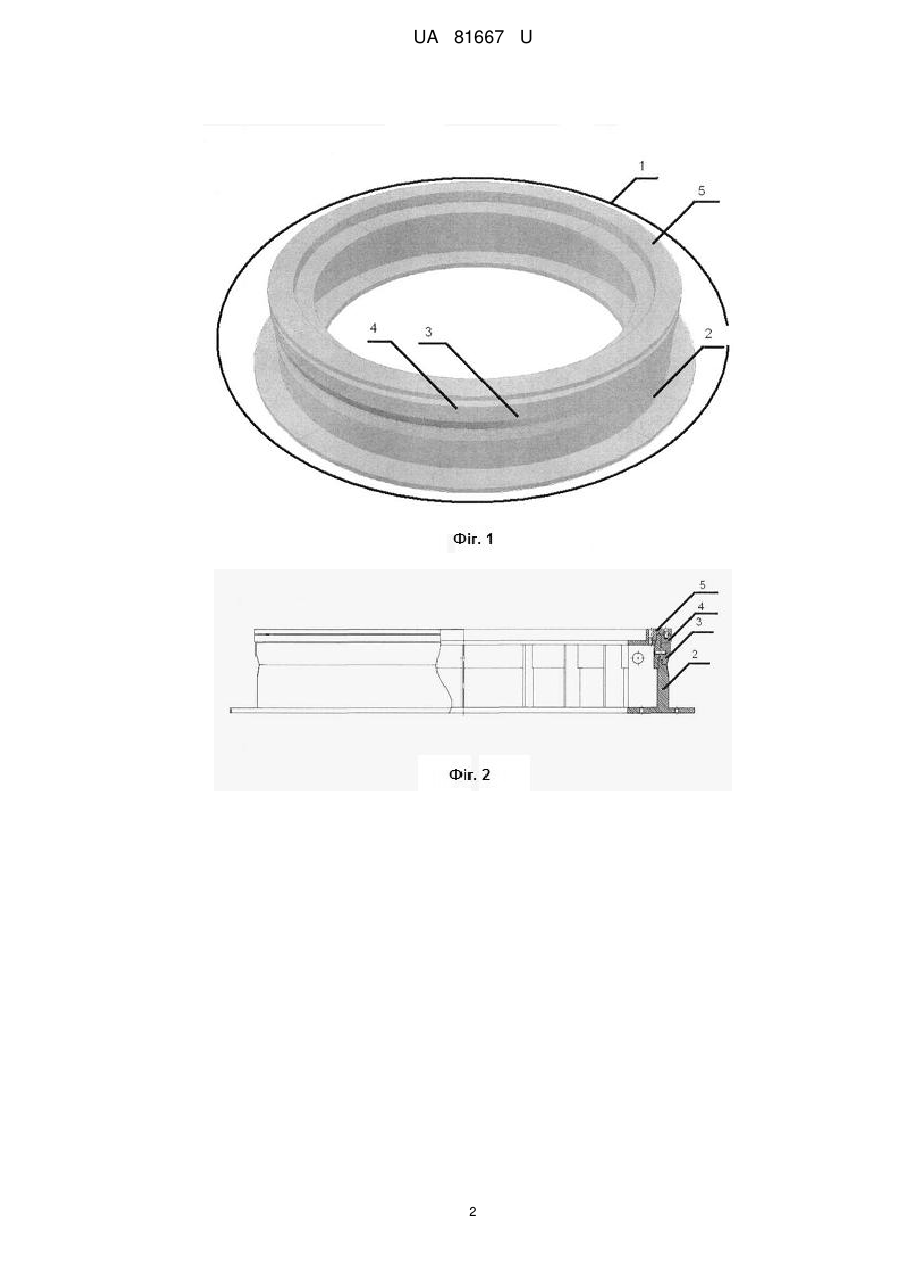

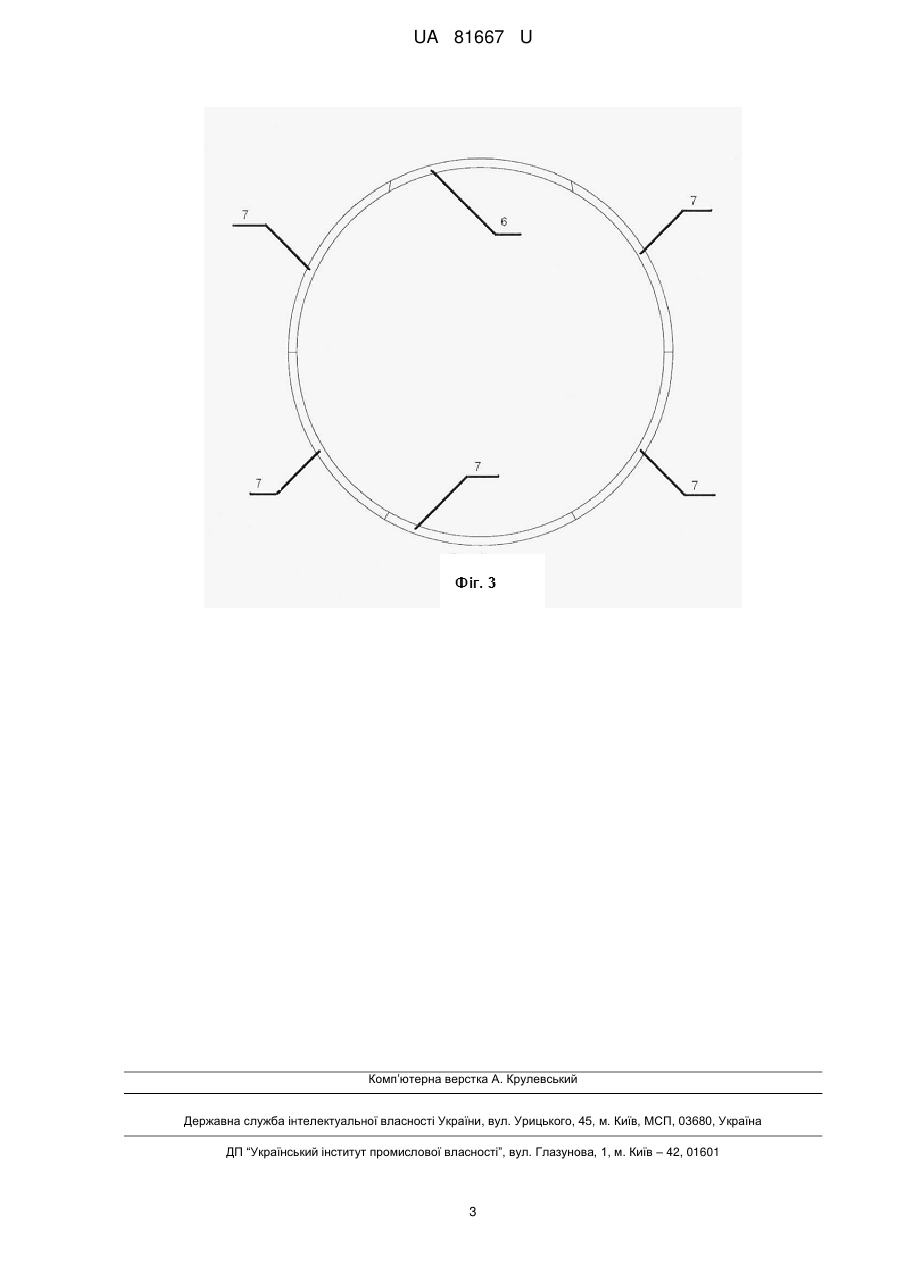

Реферат: Оправка містить механізм для знімання оболонок, та, додатково, змінну формотворну поверхню - секторне кільце з розбірними картами та віджимне і верхнє кільця. UA 81667 U (12) UA 81667 U UA 81667 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі виробництва виробів з композиційних матеріалів, а саме до конструкції оснащення для їх формування. Найбільш близьким аналогом пристрою, що заявляється, є оправка для намотування конічних оболонок з полімерних композиційних матеріалів [1], що містить двомісний корпус з формоутворювальними поверхнями і розділовим поясом та механізм для знімання оболонок. Розділовий пояс забезпечений рівномірно розташованими по всій його поверхні вікнами і ізолюючим шаром, що перекриває вікна, в виїмках яких з утопленням щодо перемичок між вікнами встановлені приводи механізму - натискні гвинти. Натискні гвинти своїм натискним елементом встановлені впритул до рухомого знімного кільця, розташованого в свою чергу впритул до сходинки розділового пояса з виступанням над зовнішньою поверхнею перемичок з можливістю ковзання по формотворній поверхні в зоні формування шпангоута оболонки, що виготовляється. При цьому формотворна поверхня згаданої зони, забезпечена кільцевою канавкою, заповненою легкоруйнівною сполукою на основі гіпсу, розмежовує зону формування шпангоута на зону робочого шпангоута і шпангоута технологічного. Недоліком пристрою, з точки зору виготовлення виробу більш складної форми, є досить проста форма матриці, що не дозволяє формувати складні поверхні та швидко знімати їх з оправки без деформації. При використанні відомої оправки, в процесі виробництва виробів складної форми з вуглепластику, неможливо досягти дотримання жорстко заданих параметрів, зокрема геометрії, траєкторії виробів на площині та ін. В основу корисної моделі поставлена задача вдосконалення конструкції оправки, в якій шляхом модифікації конструкції оправки, за рахунок введення розбірних елементів і зміненої форми оправки, досягається максимальна точність у виготовленні деталей, повторюваність деталей, виготовлення деталей складної форми і відсутність деформації при витяганні деталей з оправки. Поставлена задача вирішується тим, що в оправці, що містить механізм для знімання оболонок і формотворну поверхню, звичайна формотворна поверхня заміняється на змінну за рахунок використання секторного кільця з розбірними картами та вводиться віджимне і верхнє кільця. Запропонована конструкція дозволяє виготовляти вироби складної форми, економити час та виключити деформацію при витяганні виробів, досягти необхідної точності та виготовляти вироби різних форм з можливістю їх повторення за рахунок введення змінної формотворної поверхні, яка складається з шести розбірних карт, а також введення віджимного та верхнього кілець. Суть корисної моделі пояснюється кресленнями: фіг. 1 - загальний вид оправки, фіг. 2 переріз, фіг. - 3 секторне кільце. На фіг. 1 та 2 зображені оправка 1, яка складається з корпусу 2, секторного кільця 3, віджимного кільця 4, верхнього кільця 5, а на фіг. 3 зображено секторне кільце 3, що складається з шести карт, одна з яких витягується всередину 6, і п'ять інших витягуються назовні 7. На оправці 1, що складається з корпусу 2, закріплюється секторне кільце 3, на це кільце і частину корпусу викладаються препреги для формування виробів з вуглепластику, після цього віджимне кільце 4, скріплене з верхнім кільцем 5, кріпиться до корпусу оправки 2, віджимне кільце 4 за допомогою болтів притискає препреги до секторного кільця 3. Кріплення кілець 3 та 5 проводиться за допомогою болтів до корпусу 2 оправки 1. Для витягання виробу розбирання оправки проводиться таким чином: віджимається нагору віджимне кільце 4 за допомогою болтів, звільняючи верхню частину виробу, далі знімається верхнє кільце 5, після цього розбирається секторне кільце 3 шляхом вилучення картки 6 і потім вилучення карт 7. При використанні заявленого пристрою вдалося скоротити час на виготовлення шпангоута, поліпшити якість виробу, виключити деформацію та виготовляти пристрої різних повторювальних форм. Випробовування оправки, що заявляється, проводилося на матеріально-технічній базі КБ "Південне". Джерело інформації: 1. Патент РФ № 2345890, МПК В29С 53/82; В29С 52/56, опублікований 27.09.2008. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Оправка, що містить механізм для знімання оболонок, яка відрізняється тим, що додатково містить змінну формотворну поверхню - секторне кільце з розбірними картами та віджимне і верхнє кільця. 1 UA 81667 U 2 UA 81667 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
