Пристрій для блокування електричних дверей та електричні двері, що містять цей пристрій

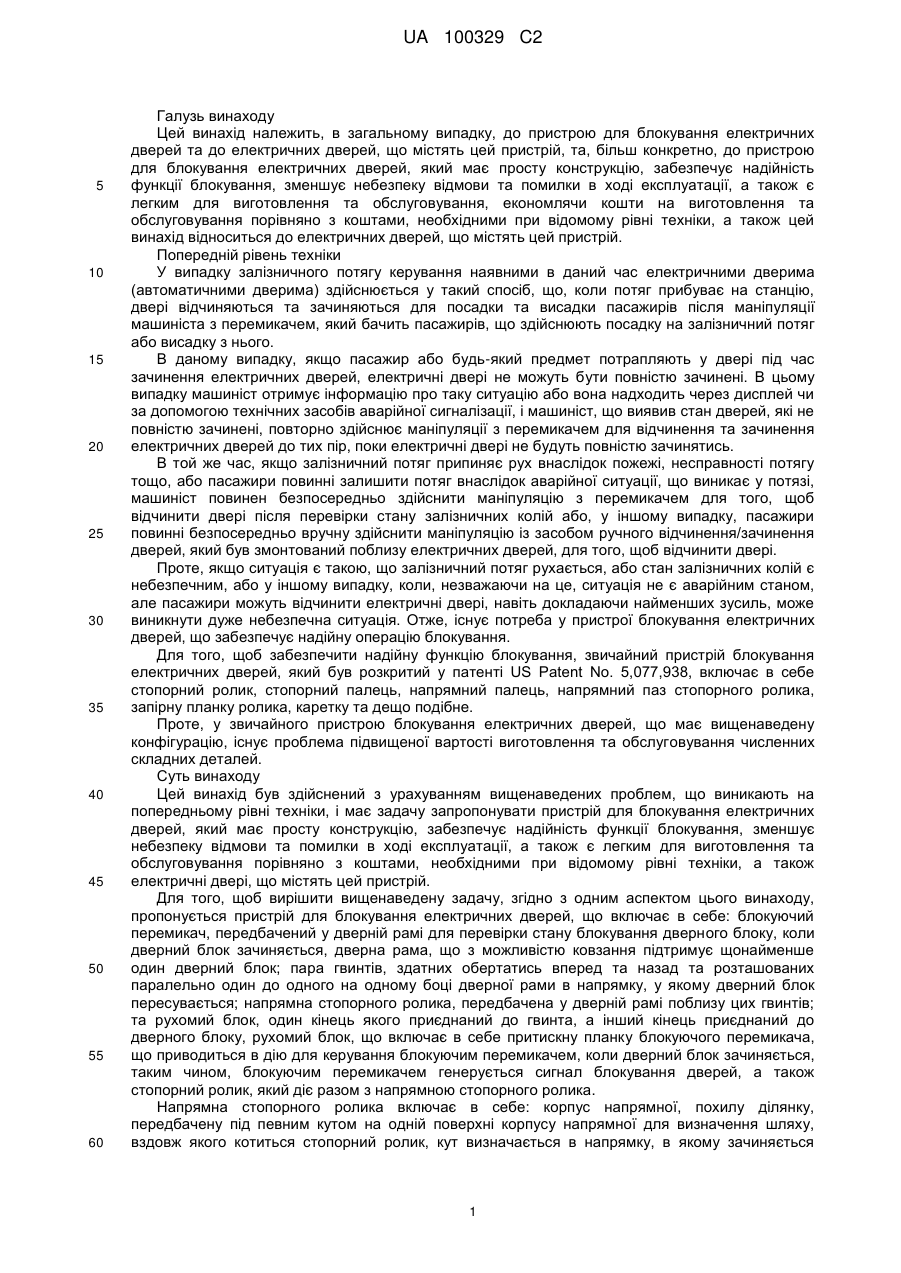

Реферат: Винахід належить до пристрою для блокування електричних дверей, а також електричних дверей, що містять такий пристрій. Пристрій для блокування електричних дверей, згідно з цим винаходом, містить: блокуючий перемикач, розташований на дверній рамі для того, щоб перевіряти заблокований стан дверного блока електричних дверей, коли дверний блок електричних дверей зачиняється; гвинт, що може обертатись в напрямку вперед та назад; напрямну стопорного ролика, розташовану на дверній рамі поблизу гвинта; та рухомий блок, один край якого приєднується з можливістю обертання до гвинта, а інший край якого приєднується до дверного блока електричних дверей. Пристрій для блокування електричних дверей, згідно з цим винаходом, має конструкцію, яка дозволяє просте та легке керування, покращує надійність функції блокування, зменшує ризик відмови та помилкової експлуатації, а також є легким для виготовлення та обслуговування для того, щоб зменшити витрати на виготовлення та витрати на обслуговування у порівнянні із звичайними пристроями. UA 100329 C2 (12) UA 100329 C2 UA 100329 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь винаходу Цей винахід належить, в загальному випадку, до пристрою для блокування електричних дверей та до електричних дверей, що містять цей пристрій, та, більш конкретно, до пристрою для блокування електричних дверей, який має просту конструкцію, забезпечує надійність функції блокування, зменшує небезпеку відмови та помилки в ході експлуатації, а також є легким для виготовлення та обслуговування, економлячи кошти на виготовлення та обслуговування порівняно з коштами, необхідними при відомому рівні техніки, а також цей винахід відноситься до електричних дверей, що містять цей пристрій. Попередній рівень техніки У випадку залізничного потягу керування наявними в даний час електричними дверима (автоматичними дверима) здійснюється у такий спосіб, що, коли потяг прибуває на станцію, двері відчиняються та зачиняються для посадки та висадки пасажирів після маніпуляції машиніста з перемикачем, який бачить пасажирів, що здійснюють посадку на залізничний потяг або висадку з нього. В даному випадку, якщо пасажир або будь-який предмет потрапляють у двері під час зачинення електричних дверей, електричні двері не можуть бути повністю зачинені. В цьому випадку машиніст отримує інформацію про таку ситуацію або вона надходить через дисплей чи за допомогою технічних засобів аварійної сигналізації, і машиніст, що виявив стан дверей, які не повністю зачинені, повторно здійснює маніпуляції з перемикачем для відчинення та зачинення електричних дверей до тих пір, поки електричні двері не будуть повністю зачинятись. В той же час, якщо залізничний потяг припиняє рух внаслідок пожежі, несправності потягу тощо, або пасажири повинні залишити потяг внаслідок аварійної ситуації, що виникає у потязі, машиніст повинен безпосередньо здійснити маніпуляцію з перемикачем для того, щоб відчинити двері після перевірки стану залізничних колій або, у іншому випадку, пасажири повинні безпосередньо вручну здійснити маніпуляцію із засобом ручного відчинення/зачинення дверей, який був змонтований поблизу електричних дверей, для того, щоб відчинити двері. Проте, якщо ситуація є такою, що залізничний потяг рухається, або стан залізничних колій є небезпечним, або у іншому випадку, коли, незважаючи на це, ситуація не є аварійним станом, але пасажири можуть відчинити електричні двері, навіть докладаючи найменших зусиль, може виникнути дуже небезпечна ситуація. Отже, існує потреба у пристрої блокування електричних дверей, що забезпечує надійну операцію блокування. Для того, щоб забезпечити надійну функцію блокування, звичайний пристрій блокування електричних дверей, який був розкритий у патенті US Patent No. 5,077,938, включає в себе стопорний ролик, стопорний палець, напрямний палець, напрямний паз стопорного ролика, запірну планку ролика, каретку та дещо подібне. Проте, у звичайного пристрою блокування електричних дверей, що має вищенаведену конфігурацію, існує проблема підвищеної вартості виготовлення та обслуговування численних складних деталей. Суть винаходу Цей винахід був здійснений з урахуванням вищенаведених проблем, що виникають на попередньому рівні техніки, і має задачу запропонувати пристрій для блокування електричних дверей, який має просту конструкцію, забезпечує надійність функції блокування, зменшує небезпеку відмови та помилки в ході експлуатації, а також є легким для виготовлення та обслуговування порівняно зкоштами, необхідними при відомому рівні техніки, а також електричні двері, що містять цей пристрій. Для того, щоб вирішити вищенаведену задачу, згідно з одним аспектом цього винаходу, пропонується пристрій для блокування електричних дверей, що включає в себе: блокуючий перемикач, передбачений у дверній рамі для перевірки стану блокування дверного блоку, коли дверний блок зачиняється, дверна рама, що з можливістю ковзання підтримує щонайменше один дверний блок; пара гвинтів, здатних обертатись вперед та назад та розташованих паралельно один до одного на одному боці дверної рами в напрямку, у якому дверний блок пересувається; напрямна стопорного ролика, передбачена у дверній рамі поблизу цих гвинтів; та рухомий блок, один кінець якого приєднаний до гвинта, а інший кінець приєднаний до дверного блоку, рухомий блок, що включає в себе притискну планку блокуючого перемикача, що приводиться в дію для керування блокуючим перемикачем, коли дверний блок зачиняється, таким чином, блокуючим перемикачем генерується сигнал блокування дверей, а також стопорний ролик, який діє разом з напрямною стопорного ролика. Напрямна стопорного ролика включає в себе: корпус напрямної, похилу ділянку, передбачену під певним кутом на одній поверхні корпусу напрямної для визначення шляху, вздовж якого котиться стопорний ролик, кут визначається в напрямку, в якому зачиняється 1 UA 100329 C2 5 10 15 20 25 30 35 40 45 50 55 60 дверний блок; та вертикальний торець, утворений в найвищому місці похилої ділянки таким чином, що вертикальний торець простягається в напрямку, який перетинає напрямок, у якому рухається дверний блок. У відповідності з пристроєм для блокування електричних дверей цього винаходу, коли дверний блок зачиняється, притискна планка блокуючого перемикача приводиться в дію для керування блокуючим перемикачем у відповідь на взаємодію між стопорним роликом та напрямною стопорного ролика. Коли стопорний ролик, що рухається похилою ділянкою напрямної стопорного ролика, проходить через найвище положення похилої ділянки напрямної стопорного ролика, він падає в напрямку вертикального торця, і отже стопорний ролик входить в контакт з вертикальним торцем напрямної стопорного ролика або стикається з ним. У стані, коли стопорний ролик входить в контакт з вертикальним торцем або стикається з ним, навіть якщо докладаються зусилля для відчинення дверей вручну, двері не можуть бути відчинені, оскільки руху стопорного ролика перешкоджає вертикальний торець напрямної стопорного ролика. Стопорний ролик пружно зміщується в напрямку, в якому він наближається до напрямної стопорного ролика. Рухомий блок може включати в себе: гвинтову гайку, яка, з можливістю обертання, приєднується за допомогою різьби до гвинта таким чином, що вона може рухатись в повздовжньому напрямку гвинта; фланець гвинтової гайки, який оточує та підтримує гвинтову гайку і з яким з'єднані з одного боку притискна планка блокуючого перемикача та стопорний ролик; та корпус фланця гвинтової гайки, який частково оточує та підтримує фланець гвинтової гайки таким чином, що фланець гвинтової гайки може обертатись під певним кутом. Корпус фланця гвинтової гайки може включати в себе: блок корпусу; отвір, який утворюється з одного боку корпусу таким чином, що притискна планка блокуючого перемикача є відкритою в напрямку блокуючого перемикача та наскрізний отвір, який утворюється на одному боці блоку корпусу для того, щоб дати можливість упору стопорного ролика, який з'єднує та підтримує стопорний ролик та фланець гвинтової гайки, рухатись завдяки цьому. Наскрізний отвір може складатись з глибокої канавки, крізь яку притискна планка блокуючого перемикача здійснює зворотно-поступальний рух між положенням "Вимкнено", коли дверний блок відчиняється, і отже блокуючий перемикач не приводиться в дію, та положенням "Ввімкнено", коли дверний блок зачиняється, і отже блокуючий перемикач приводиться в дію. Рухомий блок може також включати в себе: кронштейн, з'єднаний з дверним блоком; напрямний ролик, приєднаний до одного боку кронштейна та з'єднаний з напрямною рейкою, утвореною на дверній рамі таким чином, що він здатний котитись вздовж напрямної рейки; та сергу, що з'єднує та підтримує інший бік кронштейна та корпус фланця гвинтової гайки. Також рухомий блок може включати в себе палець, який приєднується до корпусу фланця гвинтової гайки та до серги таким чином, що він, з можливістю обертання, підтримує корпус фланця гвинтової гайки у поєднанні з сергою. Дверний блок, блокуючий перемикач, гвинт, напрямна стопорного ролика та рухомий блок можуть бути відповідно передбачені у одиночному вузлі або у здвоєному вузлі, у якому обидва елементи є симетричними по відношенню один до одного, на дверній рамі. Якщо вони відповідно передбачені у здвоєному вузлі, протилежні гвинти можуть відповідно мати різьбу, що простягається у протилежному напрямку по відношенню одна до одної. Пристрій для блокування електричних дверей може також включати в себе замикаючий перемикач, передбачений у дверному блоці для того, щоб генерувати сигнал, що повідомляє про заблокований стан дверного блоку, коли дверний блок був зачинений. Також між фланцем гвинтової гайки та корпусом фланця гвинтової гайки може бути передбачений простір, у якому фланець гвинтової гайки може рухатись в напрямку ковзання дверного блоку або в напрямку, який перетинає напрямок ковзання у поєднанні з корпусом фланця гвинтової гайки. У іншому аспекті цього, винаходу передбачені електричні двері, що мають пристрій для блокування електричних дверей, що має вищенаведену конфігурацію. Як викладено раніше, пристрій для блокування електричних дверей має просту конструкцію, забезпечує надійність функції блокування, зменшує небезпеку відмови та помилки в ході експлуатації, та є легким для виготовлення та обслуговування, економлячи кошти на виготовлення та обслуговування порівняно з коштами, необхідними при відомому рівні техніки. Короткий опис креслень Вищенаведені та інші об'єкти, особливості та переваги цього винаходу будуть більш чітко усвідомлені з подальшого детального опису, коли їх розглянути у поєднанні з кресленнями, що додаються, 2 UA 100329 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 - частково збільшений вид у перспективі варіанта здійснення пристрою для блокування електричних дверей, при виді зверху; Фіг. 2 - частково збільшений вид у перспективі основної частини пристрою для блокування електричних дверей, при виді в напрямку А, наведеному на Фіг. 1; Фіг. 3 – вид спереду пристрою для блокування електричних дверей; Фіг. 4 – вид пристрою для блокування електричних дверей, при виді по лінії В-В на Фіг. 3; та Фіг. 5 – вид з частковим розрізом Фіг. 3 для пояснення принципу роботи стопорного ролика пристрою для блокування електричних дверей. Детальний опис винаходу А зараз буде зроблено більш детальне відсилання до кращого варіанта здійснення цього винаходу, приклад якого проілюстровано на кресленнях, що додаються. Там, де це можливо, однакові номери позицій використовуватимуться в усіх кресленнях та в описі для посилання на одні і ті ж або подібні вузли. Фіг. 1 - це частково збільшений вид у перспективі варіанта здійснення пристрою для блокування електричних дверей, при виді зверху, Фіг. 2 - це частково збільшений вид у перспективі основної частини пристрою для блокування електричних дверей, при виді в напрямку А, наведеному на Фіг. 1, Фіг. 3 – це вид спереду пристрою для блокування електричних дверей, Фіг. 4 - це вид пристрою для блокування електричних дверей, який розглядається, по лінії В-В, зображеній на Фіг. 3; та Фіг. 5 – це вид з частковим розрізом з Фіг. 3 для пояснення принципу роботи стопорного ролика пристрою для блокування електричних дверей. Як показано на кресленнях з Фіг. 1 по Фіг. 5, пристрій для блокування електричних дверей включає в себе блокуючий перемикач 10, передбачений у дверній рамі 2 для перевірки стану блокування дверного блоку 1, коли дверний блок зачиняється, де дверна рама з можливістю ковзання підтримує дверний блок, пару гвинтів 15, здатних обертатись вперед та назад, та розташованих паралельно один одному на одному боці дверної рами 2 в напрямку, в якому рухається дверний блок 1, напрямну 20 стопорного ролика, передбачену у дверній рамі 2 поблизу гвинтів 15, та рухомий блок 30, що має притискну планку 40 блокуючого перемикача та стопорний ролик 50, один край якого приєднується до гвинта 15, а інший край якого приєднується до дверного блоку 1. В цьому випадку, коли дверний блок 1 електричних дверей зачиняється, стопорний ролик 50 взаємодіє з напрямною 20 стопорного ролика для того, щоб керувати притискною планкою 40 блокуючого перемикача, приводячи цим в дію блокуючий перемикач 10. У відповідності із пристроєм для блокування електричних дверей, коли дверний блок 1 електричних дверей зачиняється у відповідь на обертання гвинта 15 вперед або назад, як показано на Фіг. 5, стопорний ролик 50 рухається вздовж похилої ділянки 22 напрямної 20 стопорного ролика (див. пунктирну лінію, зображену на Фіг. 5), і отже, коли стопорний ролик 50 падає в напрямку вертикального торця 23 (вниз на Фіг. 5) у найвищому місці похилої ділянки 22, фланець 32 гвинтової гайки обертається під певним кутом в корпусі 33 фланця гвинтової гайки, повертаючи, таким чином, притискну планку 40 блокуючого перемикача з положення пунктирної лінії в положення суцільної лінії, показаної на Фіг. 4. З приведенням в дію блокуючого перемикача 10 шляхом повертання притискної планки 40 блокуючого перемикача з положення пунктирної лінії в положення суцільної лінії, блокуючий перемикач 10 генерує сигнал блокування дверей. В цьому випадку, оскільки стопорний ролик 50 був розташований впритул до вертикального торця 23 та знаходився в контакті з ним, навіть якщо пасажири намагаються відчинити дверний блок 1 електричних дверей, дверний блок 1 електричних дверей може бути утриманий у заблокованому стані. Як показано на Фіг. 4, блокуючий перемикач 10 приєднується до з'єднувального блока 11, який приєднується до верхньої ділянки дверної рами 2. Оскільки блокуючий перемикач 10 може бути адаптований до датчика, чутливого до тиску, який приводиться в дію операцією, тобто шляхом натискання притискної планки 40 блокуючого перемикача, генеруючи, таким чином, сигнал блокування дверей, він переважно може бути приєднаний з можливістю обертання до з'єднувального блока 11. Гвинт 15 - це елемент, який передає практичне приводне зусилля від електричного двигуна на дверний блок 1 електричних дверей для того, щоб відчиняти або зачиняти дверний блок 1 електричних дверей. У даному варіанті здійснення цього винаходу, оскільки передбачена пара (комплект) дверних блоків 1 електричних дверей, також передбачена пара гвинтів 15. В цьому випадку, оскільки пара дверних блоків 1 електричних дверей відчиняється та зачиняється у протилежних напрямках по відношенню одна до одної, пара гвинтів 15 має різьбу, яка простягається в 3 UA 100329 C2 5 10 15 20 25 30 35 40 45 50 55 60 протилежних напрямках по відношенню один до одного. Ось чому на кресленнях Фіг. 2 та 3 гвинт 15, розташований з лівого боку, має правосторонню різьбу, в той час як гвинт 15, розташований з правого боку, має лівосторонню різьбу. Оскільки такі гвинти 15 передають практичне приводне зусилля на дверний блок 1 електричних дверей, вони приєднані до приводного вала (не показаний на кресленнях) електричного двигуна для того, щоб обертатись вперед або назад. Для порівняння, керування відчиненням / зачиненням дверей може здійснюватись вручну користувачем або, іншим чином, може здійснюватись автоматично. Рухомий блок 30 - це блок, один край якого приєднується, з можливістю обертання, до гвинта 15, а інший край якого приєднується до дверного блоку 1, і служить для відчинення / зачинення дверного блоку 1 дверей в результаті передачі обертальної потужності гвинта 15, який обертається в напрямку дверного блоку 1. Рухомий блок 30 включає в себе гвинтову гайку 31, яка приєднується з можливістю обертання за допомогою різьби до гвинта 15 таким чином, що вона може рухатись в повздовжньому напрямку гвинта 15, фланець 32 гвинтової гайки, який оточує та підтримує гвинтову гайку 31, корпус 33 фланця гвинтової гайки, який частково охоплює, оточує та підтримує фланець 32 гвинтової гайки таким чином, що фланець гвинтової гайки може обертатись під певним кутом, сергу 37 та кронштейн 34. Гвинтова гайка 31 - це елемент, який приєднується за допомогою різьби до гвинта 15. Отже, щойно гвинт 15 обертається, гвинтова гайка 31, приєднана до одного боку дверного блоку 1, може рухатись вздовж повздовжнього напрямку гвинта 15. По суті, гвинтова гайка 31 може рухатись вздовж повздовжнього напрямку гвинта 15, і отже, дверний блок 1, приєднаний до гвинтової гайки 31, також може бути приведений у дію. Фланець 32 гвинтової гайки - це елемент, який оточує та підтримує гвинтову гайку 31 і до якого приєднані притискна планка 40 блокуючого перемикача та стопорний ролик. Між фланцем 32 гвинтової гайки та корпусом 33 фланця гвинтової гайки також передбачений простір (не показаний на кресленнях), у якому фланець 32 гвинтової гайки може рухатись в напрямку переміщення дверного блоку 1 або в напрямку, який перетинає напрямок переміщення, у поєднанні з корпусом 33 фланця гвинтової гайки. Таким чином, коли дверний блок 1 приведений в дію для ковзання, керування фланцем 32 гвинтової гайки, до якого приєднані притискна планка 40 блокуючого перемикача та стопорний ролик, може здійснюватись плавно та безперервно. Це допомагає забезпечити надійність функції блокування. В цьому випадку простір утворено не дуже значним, але він може бути достатнім, якщо він має такий розмір, що фланець 32 гвинтової гайки може вільно рухатись у корпусі 33 фланця гвинтової гайки. Рухомий блок даного варіанта здійснення цього винаходу переважно має дуже просту конфігурацію, оскільки на додаток до елементів, детально описаних нижче, притискна планка 40 блокуючого перемикача, що приводить в дію блокуючий перемикач 10, та стопорний ролик 50, який взаємодіє з напрямною 20 стопорного ролика, утворюють єдиний вузол. Більш конкретно, у відповідності з даним варіантом здійснення цього винаходу, оскільки більшість деталей, окрім блокуючого перемикача дверей 10, гвинтів 15 та напрямної 20 стопорного ролика інтегровані з рухомим блоком 30, пристрій для блокування дверей може мати просту конструкцію, забезпечувати надійність функції блокування, зменшувати небезпеку відмови та помилки в ході експлуатації, та бути легким для виготовлення та обслуговування, економлячи кошти на виготовлення та обслуговування порівняно з коштами, необхідними при відомому рівні техніки. Потім буде зроблений опис принципу роботи притискної планки 40 блокуючого перемикача, яка приводиться в дію завдяки взаємодії між напрямною 20 стопорного ролика та стопорного ролика 50. Звертаючись до креслення на Фіг. 4, слід відмітити, що коли притискна планка 40 блокуючого перемикача штовхає блокуючий перемикач 10 з положення, позначеного пунктирною лінією, в положення, позначене суцільною лінією, блокуючий перемикач 10 штовхається під певним кутом на з'єднувальному блоці 11, генеруючи сигнал. Звичайно, це лише один варіант здійснення цього винаходу. Це означає, що в той час як даний варіант здійснення цього винаходу ілюструє конфігурацію, у якій, коли дверний блок 1 зачиняється, притискна планка 40 блокуючого перемикача одночасно обертається для приведення в дію блокуючого перемикача 10, можливий і інший, варіант здійснення цього винаходу, у якому блокуючого перемикача 10 використовується як датчик відстані в положенні, ближчому до дверної рами 2, ніж положення, зображене на Фіг. 4, і отже, коли притискна планка 40 блокуючого перемикача обертається та наближається до блокуючого перемикача 10, блокуючий перемикач може генерувати сигнал блокування дверей. Проте, оскільки, коли 4 UA 100329 C2 5 10 15 20 25 30 35 40 45 50 55 дверний блок 1 зачиняється, надійність функції блокування може бути забезпечена, може застосовуватись будь-який метод. Напрямна 20 стопорного ролика взаємодіє зі стопорним роликом 50 таким чином, що коли дверний блок 1 зачиняється, притискна планка 40 блокуючого перемикача приводить в дію блокуючий перемикач 10 у відповідь на обертання гвинта 15. Як описано вище, притискна планка 40 блокуючого перемикача служить для приведення в дію блокуючого перемикача 10, коли дверний блок 1 зачиняється, генеруючи сигнал блокування дверей, а стопорний ролик 50 взаємодіє з напрямною 20 стопорного ролика для того, щоб дати можливість притискній планці 40 блокуючого перемикача привести в дію блокуючий перемикач 10. В цьому випадку стопорний ролик 50 може бути сконфігурований таким чином, що він пружно зміщується в напрямку, в якому він рухається до напрямної 20 стопорного ролика. Оскільки конструкція для цієї конфігурації просто передбачена таким чином, що еластична пружина (не показана на кресленнях), яка може бути прикріплена до фланця 32 гвинтової гайки, використовується, щоб приводитись в дію для того, щоб дати можливість стопорному ролику 50 пружно приводитись в дію по відношенню до напрямної 20 стопорного ролика, ця конструкція на кресленнях може бути опущена. Корпус 33 фланця гвинтової гайки - це елемент, який частково оточує та підтримує фланець 32 гвинтової гайки. В цьому випадку, оскільки фланець 32 гвинтової гайки та стопорний ролик 50 задіяні, тобто, обертаються у стані, коли вони приєднані до корпусу фланця гвинтової гайки таким чином, щоб привести в дію блокуючий перемикач або взаємодіяти з напрямною 20 стопорного ролика, корпус 33 фланця гвинтової гайки передбачений таким чином, що він не перешкоджає роботі фланця 32 гвинтової гайки та стопорного ролика 50. Корпус 33 фланця гвинтової гайки включає в себе блок корпусу 33а, отвір 33b, який утворюється з одного боку блоку 33а корпусу таким чином, що притискна планка 40 блокуючого перемикача є відкритою в напрямку блокуючого перемикача 10, а також наскрізний отвір 33с, який утворюється з одного боку блоку корпусу 33а для того, щоб дати можливість упору 51 стопорного ролика, який з'єднує та підтримує стопорний ролик 50 та фланець 32 гвинтової гайки, рухатись завдяки цьому. Як показано на Фіг. 4, один бік корпусу 33 фланця гвинтової гайки може мати по сутіYподібну форму. Зокрема, наскрізний отвір 33с складається з глибокої канавки 33с, через яку притискна планка 40 блокуючого перемикача здійснює зворотно-поступальний рух між положенням "Вимкнено" (пунктирна лінія, зображена на Фіг. 4), коли дверний блок 1 відчиняється, і отже, блокуючий перемикач 10 не приводиться в дію, та положенням "Ввімкнено" (суцільна лінія, зображена на Фіг. 4), коли дверний блок 1 зачиняється, і отже, блокуючий перемикач 10 приводиться в дію. Це означає, що довжина або розмір глибокої канавки 33с можуть бути визначені в діапазоні, у якому притискна планка 40 блокуючого перемикача може здійснювати зворотно-поступальний рух між положенням "Вимкнено" (пунктирна лінія, зображена на Фіг. 4) та положенням "Ввімкнено" (суцільна лінія, зображена на Фіг. 4). Для того, щоб притискна планка 40 блокуючого перемикача привела в дію блокуючий перемикач 10, коли дверний блок 1 зачиняється, фланець 32 гвинтової гайки, до якої приєднується притискна планка 40 блокуючого перемикача, повинна обертатись під певним кутом в корпусі 33 фланця гвинтової гайки. До цього краю передбачені стопорний ролик 50 та напрямна 20 стопорного ролика, і цей стопорний ролик 50 - це звичайний круглий ролик, приєднаний до упора 51 стопорного ролика, в той час як напрямна 20 стопорного ролика має конструктивну характеристику, наведену нижче. Як показано на Фіг. 5 напрямна 20 стопорного ролика включає в себе корпус 21 напрямної, похилу ділянку 22, передбачену під певним кутом на одній поверхні корпусу 21 напрямної для визначення шляху, вздовж якого котиться стопорний ролик 50, цей кут визначається в напрямку, в якому зачиняється дверний блок 1, та вертикальний торець 23, утворений у найвищому місці похилої ділянки 22 таким чином, що вертикальний торець простягається в напрямку, який перетинає напрямок, в якому ковзає дверний блок 1. Для того, щоб дати можливість стопорному ролику 50 плавно взаємодіяти з напрямною 20 стопорного ролика, межа між похилою ділянкою 22 та вертикальним торцем 23 може бути зроблена об'ємною. Отже, коли дверний блок 1 електричних дверей зачиняється у відповідь на обертання гвинта 15 вперед або назад, як показано на Фіг. 5, напрямна 20 стопорного ролика (див. пунктирну лінію, зображену на Фіг. 5), і отже, коли стопорний ролик 50 падає вниз в напрямку вертикального торця 23 (вниз на Фіг. 5) в найвищому місці похилої ділянки 22, фланець 32 гвинтової гайки обертається під певним кутом в корпусі 33 фланця гвинтової гайки, повертаючи 5 UA 100329 C2 5 10 15 20 25 30 35 40 45 50 55 60 цим притискну планку 40 блокуючого перемикача дверей з положення, позначеного пунктирною лінією, в положення, позначене суцільною лінією на Фіг. 4. З приведенням в дію блокуючого перемикача 10 шляхом обертання притискної планки 40 блокуючого перемикача з положення, позначеного пунктирною лінією, в положення, позначене суцільною лінією, блокуючий перемикач 10 генерує сигнал блокування дверей. В цьому випадку, оскільки стопорний ролик 50 був розташований впритул до вертикального торця 23, навіть якщо пасажири мають намір вручну відчинити дверний блок 1 електричних дверей, дверний блок 1 електричних дверей може утримуватись у заблокованому стані. Для того, щоб відчинити дверний блок 1 електричних дверей, гвинт 15 приводиться в дію таким чином, що він обертається назад. В цьому випадку внаслідок сильного обертального моменту, що виникає спочатку під час реверсного обертання гвинта 15, стопорний ролик 50 від'єднується від вертикального торця 23 та в свою чергу рухається вздовж похилої ділянки 22, і отже, дверний блок 1 електричних дверей може бути відчинений без перешкод. На додаток до вищенаведеної конструкції рухомий блок 30 може також включати в себе кронштейн 34, з'єднаний з дверним блоком 1, напрямний ролик 35, приєднаний до одного боку кронштейна 34 та до напрямної рейки 36, зроблений на дверній рамі 2 таким чином, що він здатен котитись вздовж напрямної рейки 36, сергу 37, яка з'єднує та підтримує інший бік кронштейна 34 та корпус 33 фланця гвинтової гайки, а також палець 38, який приєднується до корпусу 33 фланця гвинтової гайки та серги 37 таким чином, що підтримує корпус 33 фланця гвинтової гайки у поєднанні з сергою 37. Коли дверний блок 1 електричних дверей відчиняється / зачиняється, в той час як дверний блок 1 електричних дверей рухається вздовж вісі гвинта 15, напрямний ролик 35 рухається вздовж напрямної рейки 36, зробленої на дверній рамі 2, і отже дверний блок 1 електричних дверей може плавно відчинятись / зачинятись. Крім того, палець 38 служить для часткової компенсації вібрацій 1 електричних дверей, коли дверний блок 1 електричних дверей відчиняється / зачиняється, зокрема, у стані, показаному на Фіг. 4. Це означає, що, оскільки напрямний ролик 50 та корпус 33 фланця гвинтової гайки приєднані, з можливістю обертання, один до одного за допомогою палець 38, навіть коли дверний блок 1 трясуться від вібрацій у стані, показаному на Фіг. 4, дверний блок 1 може плавно відчинятись / зачинятись. В даному варіанті здійснення цього винаходу дверна рама 2 - це монтажна пластина, до якої кріпиться дверний блок 1 таким чином, що дверний блок може рухатись ковзаючи. Для забезпечення певної жорсткості дверна рама 2 може бути виготовлена з металевого каркасу. Звертаючись до Фіг. 3 та 5, дверний блок 1 електричних дверей також включає в себе замикаючий перемикач 60, який передбачений для того, щоб генерувати сигнал, що вказує на заблокований стан дверного блоку 1 дверей, коли дверний блок 1 був зачинений. Замикаючий перемикач 60 є датчиком, що лише генерує сигнал, який вказує на заблокований стан дверного блоку 1, і замикаючий перемикач генерує сигнал перед тим, як сигнал блокування генерується блокуючим перемикачем 10, та передає його користувачу. Після цього користувач отримує як сигнал, що вказує на заблокований стан та генерується замикаючим перемикачем 60, та сигнал блокування, що генерується блокуючим перемикачем 10, а потім електричний двигун зупиняється для приведення в дію гвинта 15 шляхом обертання, завершуючи цим цикл зачинення дверей. Після цього буде наведено опис принципу роботи пристрою для блокування електричних дверей, що має вищезгадану конфігурацію, з відсиланням до Фіг. 4 та 5. Тут опис буде наведено на прикладі залізничного потягу. Коли гвинт 15 завдяки приводній силі від електричного двигуна обертається вперед або назад, одночасно відчиняється / зачиняється дверний блок 1. Це означає, що, як показано на Фіг. 5, коли стопорний ролик 50, який рухається вздовж дверного блоку 1 таким чином, що він рухається вздовж похилої ділянки 22 напрямної 20 стопорного ролика в зоні напрямної 20 стопор ролика (див. пунктирну лінію, зображену на Фіг. 5), і лише потім падає в напрямку вертикального торця 23 та входить в контакт з ним в найвищому місці похилої ділянки 22, фланець 32 гвинтової гайки обертається під певним кутом у корпусі 33 фланця гвинтової гайки. Отже, притискна планка 40 блокуючого перемикача, яка приєднується до фланця 32 гвинтової гайки, повертається з положення, позначеного пунктирною лінією, в положення, позначене суцільною лінією на Фіг. 4, в напрямку, в якому обертається фланець 32 гвинтової гайки, даючи цим можливість притискній планці 40 блокуючого перемикача привести в дію блокуючий перемикач 10. Таким чином, блокуючий перемикач 10 генерує сигнал блокування, який, в свою чергу, передається користувачу, роблячи блокувальний цикл дверей завершеним. 6 UA 100329 C2 5 10 15 20 25 30 35 40 Звичайно, цей етап є етапом, на якому остаточно перевіряється заблокований стан, і отже, сигнал, що вказує на заблокований стан та генерується замикаючим перемикачем 60, був вже переданий користувачу перед тим, як був згенерований сигнал блокування. Коли сигнал, що вказує на заблокований стан та генерується замикаючим перемикачем 60, передається системі керування користувача, лише тоді завершується цикл зачинення дверей. В цьому випадку, оскільки стопорний ролик 50 вже знаходиться у стані, коли він розташовується в напрямку вертикального торця 23, навіть якщо пасажири мають намір відчинити дверний блок 1, дверний блок 1 все ще утримується у заблокованому стані, і отже, дверний блок 1 не може бути відчинений. В той же час, для того, щоб відчинити двері, гвинт 15 приводиться в дію таким чином, що він обертається назад в результаті обертання вала електричного двигуна в зворотному напрямку. В цьому випадку, завдяки зворотному обертальному моменту, що виникає при обертанні гвинта 15 в зворотному напрямку, стопорний ролик 50 втрачає контакт з вертикальним торцем 23 та, в свою чергу, рухається вздовж похилої ділянки 22, і отже, дверний блок 1 електричних дверей може бути відчинений без перешкод. Як було викладено раніше, у відповідності з даним варіантом здійснення цього винаходу пристрій для блокування електричних дверей може мати просту конструкцію, забезпечити надійність функції блокування, зменшити небезпеку відмови та помилки в ході експлуатації, та бути легким для виготовлення та обслуговування, економлячи кошти на виготовлення та обслуговування порівняно з коштами, необхідними при відомому рівні техніки. У варіанті здійснення цього винаходу блокуючий перемикач 10, гвинт 15, напрямна 20 стопорного ролика та рухомий блок 30 можуть бути, відповідно, передбачені у здвоєному вузлі, в якому обидва елементи є симетричними по відношенню один до одного, на дверній рамі. Це зроблено тому, що дверний блок 1 передбачений у здвоєному вузлі у такий спосіб, що обидва елементи відчиняються / зачиняються завдяки руху в напрямку один від одного або в напрямку один до одного. Проте, обсяг цього винаходу не обмежується цим, і отже у дверній рамі 2 може бути передбачений одиночний дверний блок 1. В цьому випадку, коли передбачений одиночний дверний блок 1, можливо буде достатньо, якщо блокуючий перемикач 10, гвинт 15, напрямна 20 стопорного ролика та рухомий блок 30 будуть, відповідно, передбачені при цьому у одиночному вузлі. Звичайно, навіть якщо на дверній рамі 2 передбачений одиночний дверний блок 1, цей варіант здійснення винаходу може також реалізувати таку ж саму продуктивність, як і в даному варіанті здійснення винаходу. Пристрій для блокування електричних дверей, у відповідності з вищенаведеними варіантами здійснення цього винаходу, може бути застосований до електричних дверей залізничних потягів, сітчастих дверей на станціях метрополітену тощо. Хоча переважний варіант здійснення цього винаходу був описаний для ілюстрації, ті, хто мають досвід у цій галузі, оцінять те, що різні модифікації, доповнення та заміни є можливими, без відхилення від обсягу та суті цього винаходу, як розголошено у формулі винаходу, що додається. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Пристрій для блокування електричних дверей, що містить: блокуючий перемикач, передбачений у дверній рамі для перевірки стану блокування дверей, коли дверний блок зачиняється, дверна рама підтримує, з можливістю ковзання, щонайменше один дверний блок; пару гвинтів, здатних обертатись вперед та назад, і розташованих паралельно один одному на одному боці дверної рами в напрямку, в якому ковзає дверний блок; напрямна стопорного ролика, передбачена у дверній рамі поблизу гвинтів; та рухомий блок, один край якого приєднаний, з можливістю обертання, до гвинта, а інший край якого приєднаний до дверного блока, рухомий блок, який включає в себе притискну планку блокуючого перемикача, що приводиться в дію для керування блокуючим перемикачем, коли дверний блок зачиняється, таким чином, що блокуючим перемикачем генерується сигнал блокування, а також стопорний ролик, що діє разом з напрямною стопорного ролика. 2. Пристрій для блокування електричних дверей за п. 1, який відрізняється тим, що напрямна стопорного ролика містить корпус напрямної; похилу ділянку, передбачену під певним кутом на одній поверхні корпусу напрямної для визначення шляху, вздовж якого котиться стопорний ролик, кут визначається в напрямку, в якому дверний блок зачиняється; та вертикальний торець, утворений у найвищому місці похилої ділянки таким чином, що цей вертикальний торець простягається в напрямку, який перетинає напрямок, в якому ковзає дверний блок. 7 UA 100329 C2 5 10 15 20 25 30 35 40 45 50 3. Пристрій для блокування електричних дверей за п. 1, який відрізняється тим, що стопорний ролик пружно зміщується в напрямку, в якому стопорний ролик наближається до напрямної стопорного ролика. 4. Пристрій для блокування електричних дверей за п. 2, який відрізняється тим, що коли дверний блок зачиняється, притискна планка блокуючого перемикача приводиться в дію для керування блокуючим перемикачем у відповідь на взаємодію між стопорним роликом та напрямною стопорного ролика, коли стопорний ролик, що рухається по похилій ділянці напрямної стопорного ролика, проходить через найвище місце похилої ділянки напрямної стопорного ролика, він падає в напрямку вертикального торця таким чином, що стопорний ролик входить в контакт з вертикальним торцем напрямної стопорного ролика або стикається з ним. 5. Пристрій для блокування електричних дверей за п. 1, який відрізняється тим, що рухомий блок включає в себе гвинтову гайку, яка приєднується з можливістю обертання за допомогою різьби до гвинта таким чином, що вона може рухатись у повздовжньому напрямку гвинта; фланець гвинтової гайки, який оточує та підтримує гвинтову гайку та до якого з одного боку приєднуються планка блокуючого перемикача та стопорний ролик; та корпус фланця гвинтової гайки, що частково оточує та підтримує фланець гвинтової гайки таким чином, що фланець гвинтової гайки може обертатись під певним кутом. 6. Пристрій для блокування електричних дверей за п. 5, який відрізняється тим, що корпус фланця гвинтової гайки включає в себе: блок корпусу; отвір, що утворюється з одного боку блока корпусу таким чином, що притискна планка блокуючого перемикача є відкритою в напрямку блокуючого перемикача; та наскрізний отвір, який утворюється з одного боку блока корпусу для того, щоб дозволити упору стопорного ролика, який з'єднує та підтримує стопорний ролик та фланець гвинтової гайки, рухатись при цьому. 7. Пристрій для блокування електричних дверей за п. 6, який відрізняється тим, що наскрізний отвір складається з глибокої канавки, через яку притискна планка блокуючого перемикача здійснює зворотно-поступальний рух між положенням "Вимкнено", коли дверний блок відчиняється і, отже, блокуючий перемикач не приводиться в дію, та положенням "Ввімкнено", коли дверний блок зачиняється і, отже, блокуючий перемикач приводиться в дію. 8. Пристрій для блокування електричних дверей за п. 5, який відрізняється тим, що рухомий блок також містить: кронштейн, з'єднаний з дверним блоком; напрямний ролик, приєднаний до одного боку кронштейна та приєднаний до напрямної рейки, зробленої на дверній рамі таким чином, що цей ролик здатний котитись вздовж напрямної рейки; та сергу, яка з'єднує та підтримує інший бік кронштейна та корпус фланця гвинтової гайки. 9. Пристрій для блокування електричних дверей за п. 8, який відрізняється тим, що рухомий блок також містить: палець, який приєднується до корпусу фланця гвинтової гайки та серги таким чином, що він з можливістю обертання підтримує корпус фланця гвинтової гайки у поєднанні з сергою. 10. Пристрій для блокування електричних дверей за п. 1, який відрізняється тим, що дверний блок електричних дверей, блокуючий перемикач, гвинт, напрямна стопорного ролика та рухомий блок передбачені у здвоєному вузлі, відповідно, у якому обидва елементи є симетричними по відношенню один до одного, на дверній рамі. 11. Пристрій для блокування електричних дверей за п. 10, який відрізняється тим, що пара гвинтів має різьби протилежні по відношенню одна до одної. 12. Пристрій для блокування електричних дверей за п. 10, який відрізняється тим, що також має запірний перемикач, передбачений у дверному блоці для того, щоб генерувати сигнал, який вказує на заблокований стан дверного блока, коли дверний блок зачинявся. 13. Пристрій для блокування електричних дверей за п. 5, який відрізняється тим, що також містить простір між фланцем гвинтової гайки та корпусом фланця гвинтової гайки, де фланець гвинтової гайки може рухатись в напрямку ковзання дверного блока або у напрямку, який перетинає напрямок ковзання у поєднанні з корпусом фланця гвинтової гайки. 14. Електричні двері, що містять пристрій для блокування електричних дверей за будь-яким одним з пп. 1 по 13. 8 UA 100329 C2 9 UA 100329 C2 10 UA 100329 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
