Барабан-стабілізатор із завантажувальним пристроєм

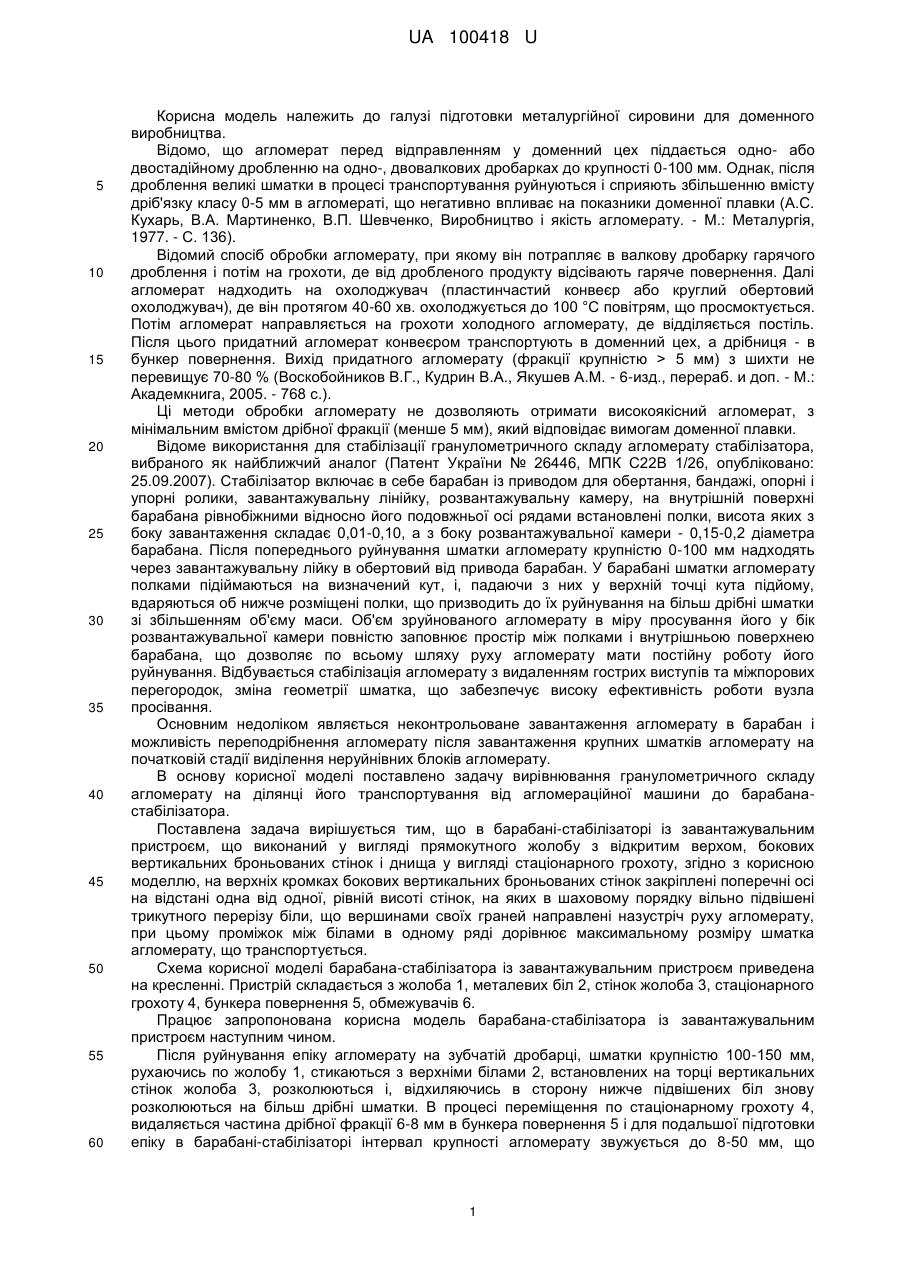

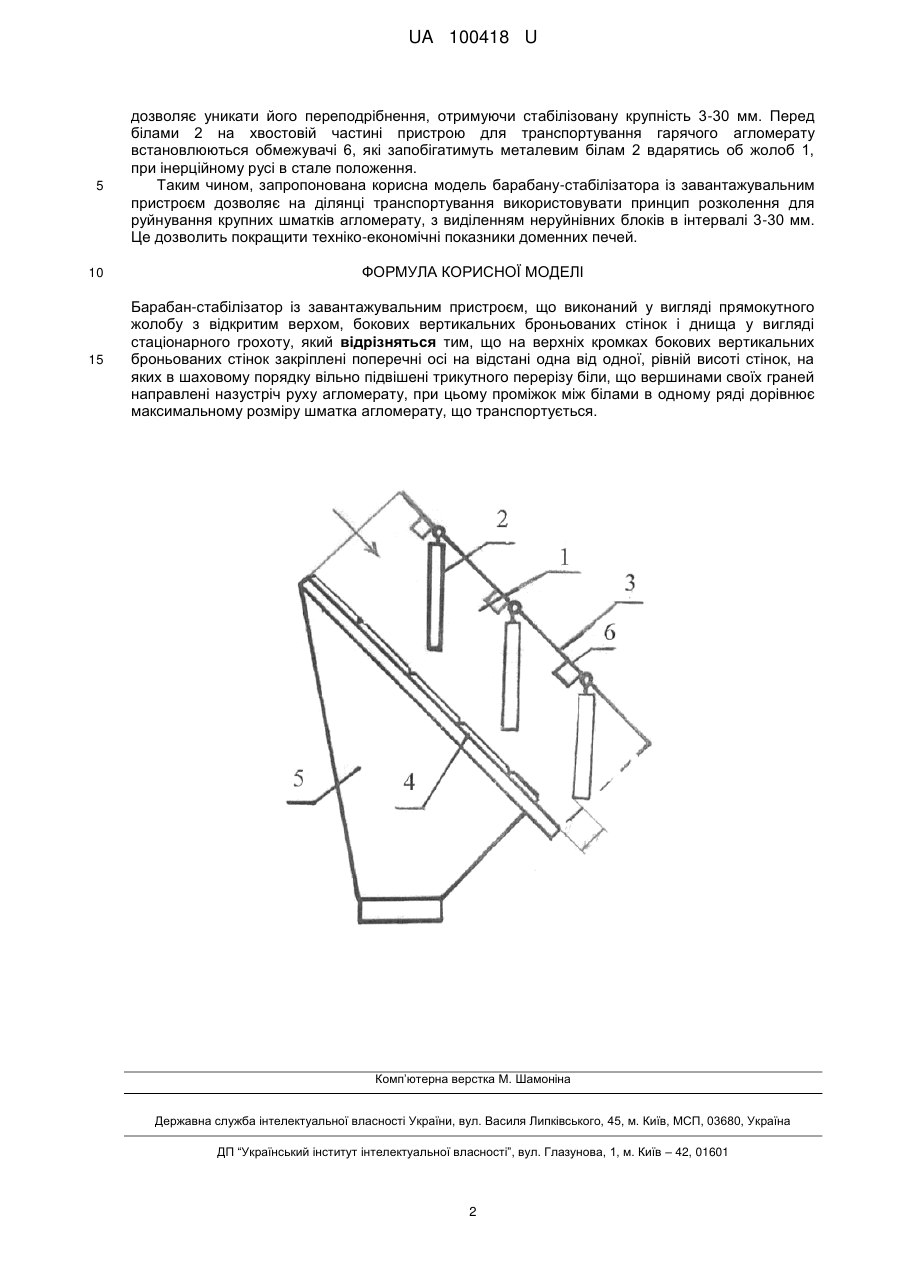

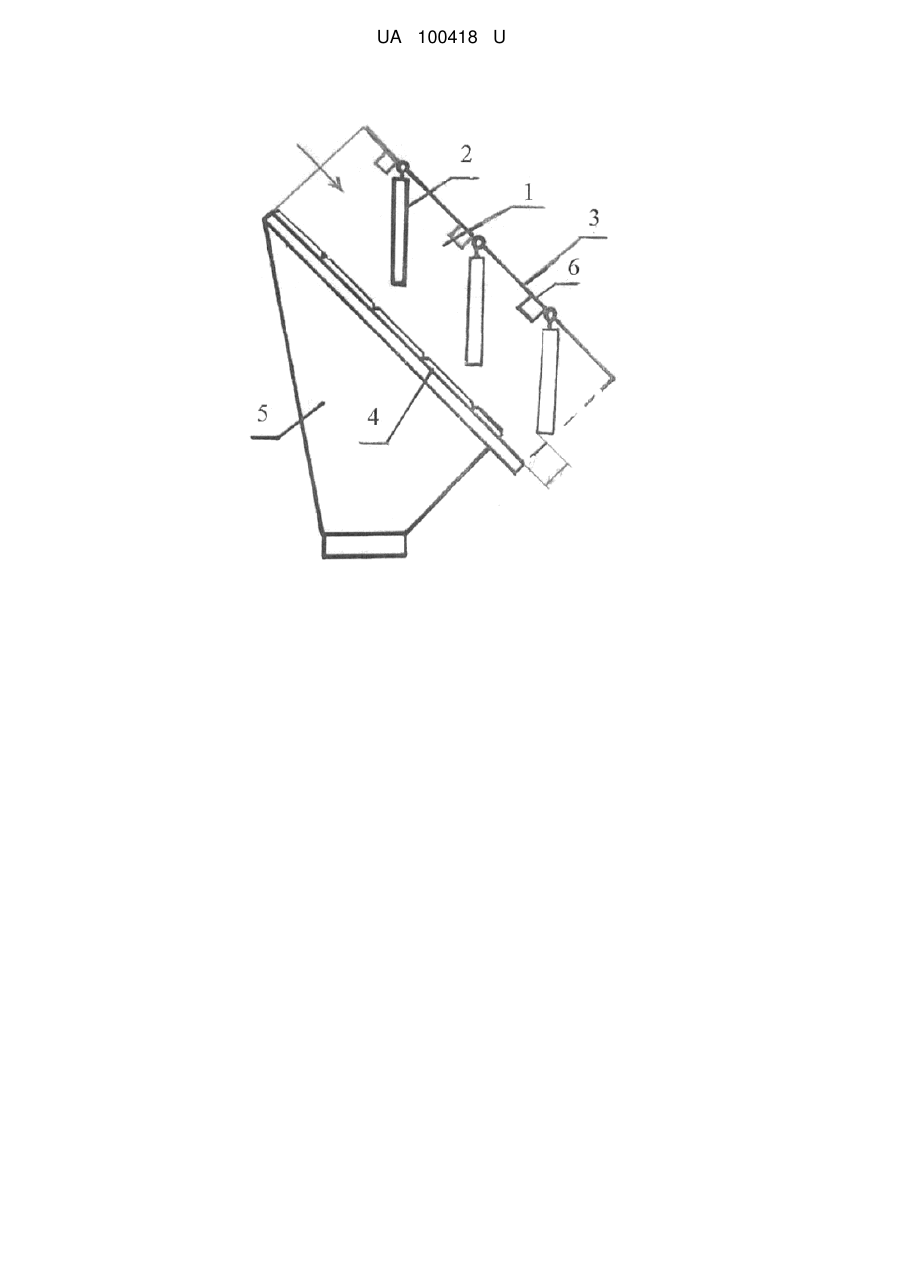

Реферат: Барабан-стабілізатор із завантажувальним пристроєм виконаний у вигляді прямокутного жолобу з відкритим верхом, бокових вертикальних броньованих стінок і днища у вигляді стаціонарного грохоту. На верхніх кромках бокових вертикальних броньованих стінок закріплені поперечні осі на відстані одна від одної, рівній висоті стінок, на яких в шаховому порядку вільно підвішені трикутного перерізу біли, що вершинами своїх граней направлені назустріч руху агломерату. При цьому проміжок між білами в одному ряді дорівнює максимальному розміру шматка агломерату, що транспортується. UA 100418 U (54) БАРАБАН-СТАБІЛІЗАТОР ІЗ ЗАВАНТАЖУВАЛЬНИМ ПРИСТРОЄМ UA 100418 U UA 100418 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі підготовки металургійної сировини для доменного виробництва. Відомо, що агломерат перед відправленням у доменний цех піддається одно- або двостадійному дробленню на одно-, двовалкових дробарках до крупності 0-100 мм. Однак, після дроблення великі шматки в процесі транспортування руйнуються і сприяють збільшенню вмісту дріб'язку класу 0-5 мм в агломераті, що негативно впливає на показники доменної плавки (А.С. Кухарь, В.А. Мартиненко, В.П. Шевченко, Виробництво і якість агломерату. - М.: Металургія, 1977. - С. 136). Відомий спосіб обробки агломерату, при якому він потрапляє в валкову дробарку гарячого дроблення і потім на грохоти, де від дробленого продукту відсівають гаряче повернення. Далі агломерат надходить на охолоджувач (пластинчастий конвеєр або круглий обертовий охолоджувач), де він протягом 40-60 хв. охолоджується до 100 °C повітрям, що просмоктується. Потім агломерат направляється на грохоти холодного агломерату, де відділяється постіль. Після цього придатний агломерат конвеєром транспортують в доменний цех, а дрібниця - в бункер повернення. Вихід придатного агломерату (фракції крупністю > 5 мм) з шихти не перевищує 70-80 % (Воскобойников В.Г., Кудрин В.А., Якушев А.М. - 6-изд., перераб. и доп. - М.: Академкнига, 2005. - 768 с.). Ці методи обробки агломерату не дозволяють отримати високоякісний агломерат, з мінімальним вмістом дрібної фракції (менше 5 мм), який відповідає вимогам доменної плавки. Відоме використання для стабілізації гранулометричного складу агломерату стабілізатора, вибраного як найближчий аналог (Патент України № 26446, МПК С22В 1/26, опубліковано: 25.09.2007). Стабілізатор включає в себе барабан із приводом для обертання, бандажі, опорні і упорні ролики, завантажувальну лінійку, розвантажувальну камеру, на внутрішній поверхні барабана рівнобіжними відносно його подовжньої осі рядами встановлені полки, висота яких з боку завантаження складає 0,01-0,10, а з боку розвантажувальної камери - 0,15-0,2 діаметра барабана. Після попереднього руйнування шматки агломерату крупністю 0-100 мм надходять через завантажувальну лійку в обертовий від привода барабан. У барабані шматки агломерату полками підіймаються на визначений кут, і, падаючи з них у верхній точці кута підйому, вдаряються об нижче розміщені полки, що призводить до їх руйнування на більш дрібні шматки зі збільшенням об'єму маси. Об'єм зруйнованого агломерату в міру просування його у бік розвантажувальної камери повністю заповнює простір між полками і внутрішньою поверхнею барабана, що дозволяє по всьому шляху руху агломерату мати постійну роботу його руйнування. Відбувається стабілізація агломерату з видаленням гострих виступів та міжпорових перегородок, зміна геометрії шматка, що забезпечує високу ефективність роботи вузла просівання. Основним недоліком являється неконтрольоване завантаження агломерату в барабан і можливість переподрібнення агломерату після завантаження крупних шматків агломерату на початковій стадії виділення неруйнівних блоків агломерату. В основу корисної моделі поставлено задачу вирівнювання гранулометричного складу агломерату на ділянці його транспортування від агломераційної машини до барабанастабілізатора. Поставлена задача вирішується тим, що в барабані-стабілізаторі із завантажувальним пристроєм, що виконаний у вигляді прямокутного жолобу з відкритим верхом, бокових вертикальних броньованих стінок і днища у вигляді стаціонарного грохоту, згідно з корисною моделлю, на верхніх кромках бокових вертикальних броньованих стінок закріплені поперечні осі на відстані одна від одної, рівній висоті стінок, на яких в шаховому порядку вільно підвішені трикутного перерізу біли, що вершинами своїх граней направлені назустріч руху агломерату, при цьому проміжок між білами в одному ряді дорівнює максимальному розміру шматка агломерату, що транспортується. Схема корисної моделі барабана-стабілізатора із завантажувальним пристроєм приведена на кресленні. Пристрій складається з жолоба 1, металевих біл 2, стінок жолоба 3, стаціонарного грохоту 4, бункера повернення 5, обмежувачів 6. Працює запропонована корисна модель барабана-стабілізатора із завантажувальним пристроєм наступним чином. Після руйнування епіку агломерату на зубчатій дробарці, шматки крупністю 100-150 мм, рухаючись по жолобу 1, стикаються з верхніми білами 2, встановлених на торці вертикальних стінок жолоба 3, розколюються і, відхиляючись в сторону нижче підвішених біл знову розколюються на більш дрібні шматки. В процесі переміщення по стаціонарному грохоту 4, видаляється частина дрібної фракції 6-8 мм в бункера повернення 5 і для подальшої підготовки епіку в барабані-стабілізаторі інтервал крупності агломерату звужується до 8-50 мм, що 1 UA 100418 U 5 дозволяє уникати його переподрібнення, отримуючи стабілізовану крупність 3-30 мм. Перед білами 2 на хвостовій частині пристрою для транспортування гарячого агломерату встановлюються обмежувачі 6, які запобігатимуть металевим білам 2 вдарятись об жолоб 1, при інерційному русі в стале положення. Таким чином, запропонована корисна модель барабану-стабілізатора із завантажувальним пристроєм дозволяє на ділянці транспортування використовувати принцип розколення для руйнування крупних шматків агломерату, з виділенням неруйнівних блоків в інтервалі 3-30 мм. Це дозволить покращити техніко-економічні показники доменних печей. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Барабан-стабілізатор із завантажувальним пристроєм, що виконаний у вигляді прямокутного жолобу з відкритим верхом, бокових вертикальних броньованих стінок і днища у вигляді стаціонарного грохоту, який відрізняться тим, що на верхніх кромках бокових вертикальних броньованих стінок закріплені поперечні осі на відстані одна від одної, рівній висоті стінок, на яких в шаховому порядку вільно підвішені трикутного перерізу біли, що вершинами своїх граней направлені назустріч руху агломерату, при цьому проміжок між білами в одному ряді дорівнює максимальному розміру шматка агломерату, що транспортується. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
