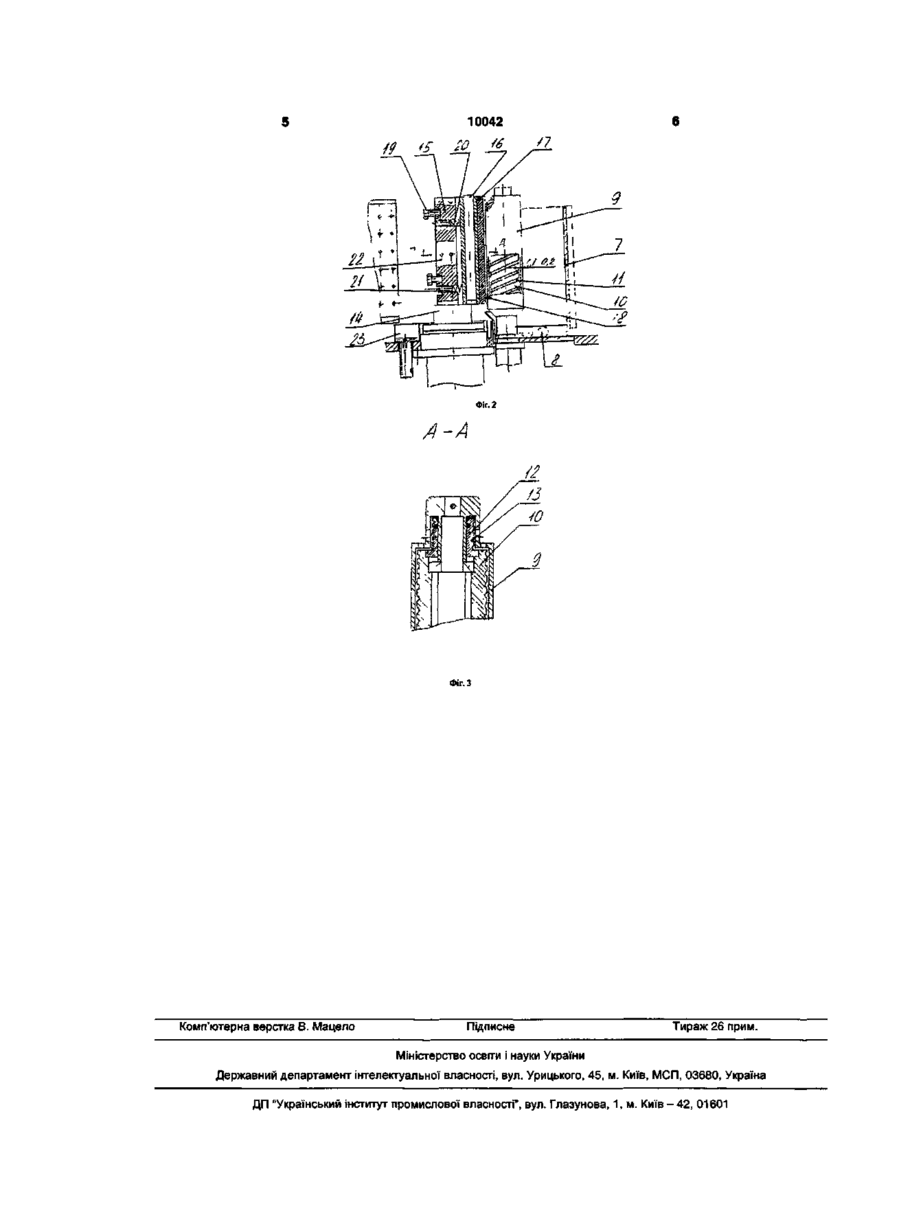

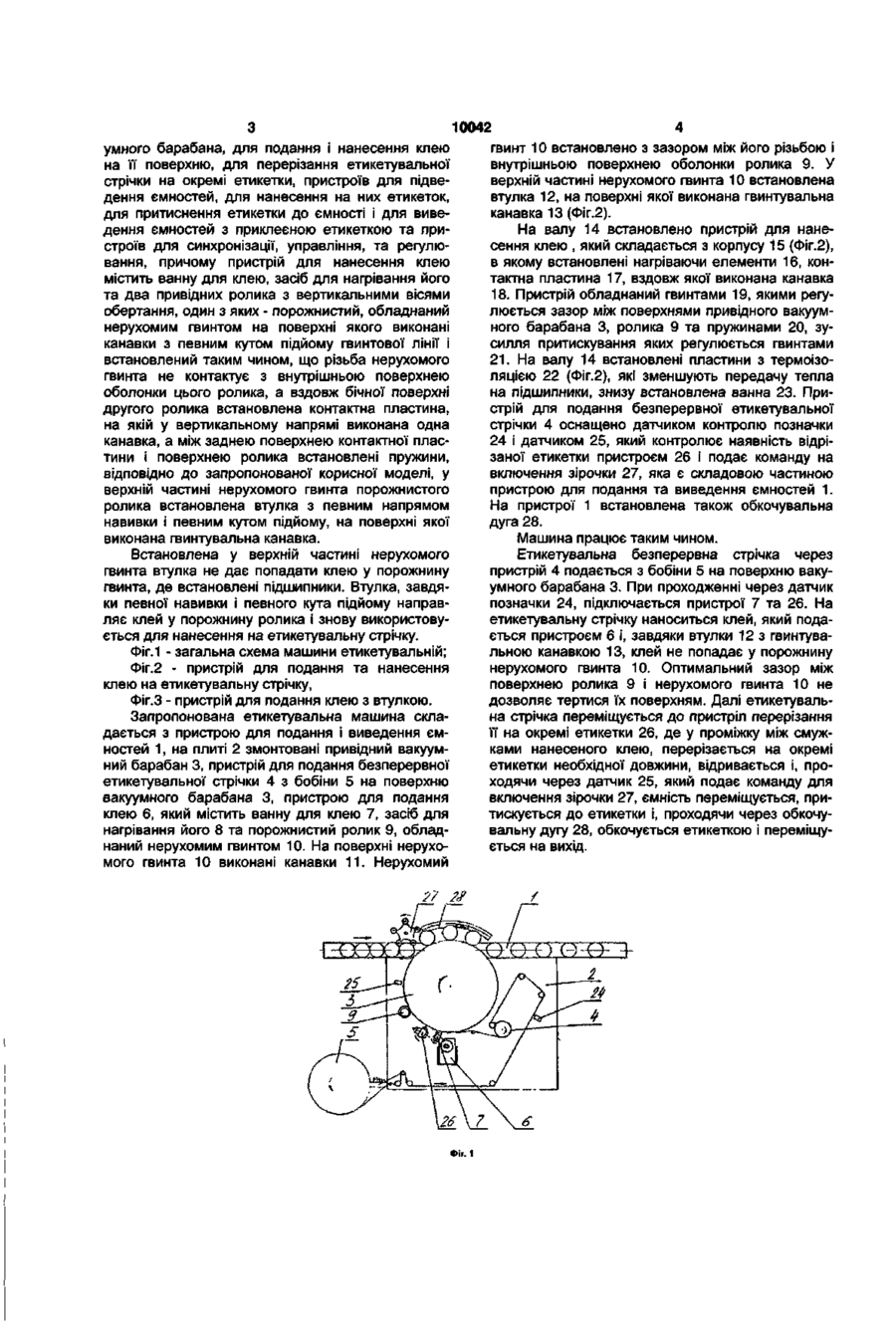

Машина етикетувальна, що складається з плити, на якій змонтовані привідний вакуумний барабан, пристрої подання безперервної етикетувальної стрічки з бобіни на поверхню привідного вакуумного барабана для подання та нанесення клею на її поверхню, для перерізання етикетувальної стрічки на окремі етикетки, пристроїв для підведення ємностей  для нанесення на них етикеток, для притиснення етикетки до ємності і для виведення ємностей з приклеєною етикеткою та пристроїв для синхронізації, управління та регулювання, причому пристрій для нанесення клею містить ванну для клею, засіб для нагрівання його та два привідних ролики з вертикальними осями обертання, один з яких порожнистий, обладнаний нерухомим гвинтом, на поверхні якого виконані канавки з певним кутом підйому гвинтової лінії, і встановлений таким чином, що різь нерухомого гвинта не контактує з внутрішньою поверхнею оболонки цього ролика, а вздовж бічної поверхні другого ролика встановлена контактна пластина, на якій у вертикальному напрямі виконана одна канавка, а між задньою поверхнею контактної пластини і поверхнею ролика встановлені пружини, яка відрізняється тим, що у верхній частині нерухомого гвинта порожнистого ролика встановлена втулка з певним напрямом навивки і певним кутом підйому, на поверхні якої виконана гвинтувальна канавка.

Текст

Машина етикетувальна, що складається з плити, на якій змонтовані привідний вакуумний барабан, пристрої подання безперервної етикетувальної стрічки з бобіни на поверхню привідного вакуумного барабана для подання та нанесення клею на м поверхню, для перерізання етикетувальної стрічки на окремі етикетки, пристроїв для підведення ємностей для нанесення на них етикеток, для притиснення етикетки до ємності і для виведення ємностей з приклеєною етикеткою та пристроїв для синхронізації, управління та регулювання, причому пристрій для нанесення клею містить ванну для клею, засіб для нагрівання його та два привідних ролики з вертикальними осями обертання, один з яких порожнистий, обладнаний нерухомим гвинтом, на поверхні якого виконані канавки з певним кутом підйому гвинтової лінії, і встановлений таким чином, що різь нерухомого гвинта не контактує з внутрішньою поверхнею оболонки цього ролика, а вздовж бічної поверхні другого ролика встановлена контактна пластина, на якій у вертикальному напрямі виконана одна канавка, а між задньою поверхнею контактної пластини і поверхнею ролика встановлені пружини, яка відрізняється тим, що у верхній частині нерухомого гвинта порожнистого ролика встановлена втулка з певним напрямом навивки і певним кутом підйому, на поверхні якої виконана гвинтувальна канавка Корисна модель відноситься до галузі машинобудування, а саме може знайти застосування для нанесення етикеток на ємності різної форми в харчовій, ХІМІЧНІЙ, фармацевтичній та інших галузях промисловості Відома машина етикетувальна, вибрана як прототип, складається з плити, на якій змонтовані привідний вакуумний барабан, пристрої для подання безперервної етикетувальної стрічки з бобіни на поверхню привідного вакуумного барабана, для подання та нанесення клею на її поверхню, для перерізання етикетувальної стрічки на окремі етикетки, пристроїв для підведення ємностей, для нанесення на них етикеток, для притиснення етикетки до ємності і для виведення ємностей з приклеєною етикеткою та пристроїв для синхронізації, управління та регулювання Пристрій для нанесення клею містить ванну для клею, засіб для нагрівання його та два привідних ролика з вертикальними вісями обертання Один з роликів порожнистий, обладнаний нерухомим гвинтом, на поверхні якого виконані канавки з певним кутом підйому гвинтової лінії Різьба нерухомого гвинта не контактує з внутрішньою поверхнею оболонки ролика На бічної поверхні другого ролика встановлена контактна пластина, на якій у вертикальному напрямі виконана одна канавка, а між заднею поверхнею контактної пластини і поверхнею ролика встановлені пружини [Деклараційний патент на корисну модель №6952 Україна, кл В65С9/06, публ 16 05 2005р Бюл №5] При роботі цієї машини в пристрої для подання клею спостерігається стікання клею у порожнину нерухомого гвинта, де встановлені підшипники, а це погіршує роботу всіх механізмів і потребує їх заміну Також відбувається неекономічна витрата клею В основу запропонованої корисної моделі поставлена задача удосконалення відомої машини шляхом внесення конструктивних змін у пристрій подання і нанесення клею на етикетувальну стрічку, які забезпечують надійну та безаварійну роботу всіх механізмів, а також економну витрату клею Поставлена задача вирішується тим, що в машині етикетувальній, яка складається з плити, на якій змонтовані привідний вакуумний барабан, пристрої для подання безперервної етикетувальної стрічки з бобіни на поверхню привідного ваку (24)17 10 2005 S1 умного барабана, для подання і нанесення клею на її поверхню, для перерізання етикетувальної стрічки на окремі етикетки, пристроїв для підведення ємностей, для нанесення на них етикеток, для притиснення етикетки до ємності і для виведення ємностей з приклеєною етикеткою та пристроїв для синхронізації, управління, та регулювання, причому пристрій для нанесення клею містить ванну для клею, засіб для нагрівання його та два привідних ролика з вертикальними вісями обертання, один з яких - порожнистий, обладнаний нерухомим гвинтом на поверхні якого виконані канавки з певним кутом підйому гвинтової лінії і встановлений таким чином, що різьба нерухомого гвинта не контактує з внутрішньою поверхнею оболонки цього ролика, а вздовж бічної поверхні другого ролика встановлена контактна пластина, на якій у вертикальному напрямі виконана одна канавка, а між заднею поверхнею контактної пластини і поверхнею ролика встановлені пружини, відповідно до запропонованої корисної моделі, у верхній частині нерухомого гвинта порожнистого ролика встановлена втулка з певним напрямом навивки і певним кутом підйому, на поверхні якої виконана гвинтувальна канавка. Встановлена у верхній частині нерухомого гвинта втулка не дає попадати клею у порожнину гвинта, де встановлені підшипники. Втулка, завдяки певної навивки і певного кута підйому направляє клей у порожнину ролика і знову використовується для нанесення на етикетувальну стрічку. Фіг.1 - загальна схема машини етикетувальній; Фіг.2 - пристрій для подання та нанесення клею на етикетувальну стрічку, Фіг.З - пристрій для подання клею з втулкою. Запропонована етикетувальна машина складається з пристрою для подання і виведення ємностей 1, на плиті 2 змонтовані привідний вакуумний барабан 3, пристрій для подання безперервної етикетувальної стрічки 4 з бобіни 5 на поверхню вакуумного барабана 3, пристрою для подання клею 6, який містить ванну для клею 7, засіб для нагрівання його 8 та порожнистий ролик 9, обладнаний нерухомим гвинтом 10. На поверхні нерухомого гвинта 10 виконані канавки 11. Нерухомий 27 10042 гвинт 10 встановлено з зазором між його різьбою і внутрішньою поверхнею оболонки ролика 9. У верхній частині нерухомого гвинта 10 встановлена втулка 12, на поверхні якої виконана гвинтувальна канавка 13 (Фіг.2). На валу 14 встановлено пристрій для нанесення клею , який складається з корпусу 15 (Фіг.2), в якому встановлені нагріваючи елементи 16, контактна пластина 17, вздовж якої виконана канавка 18. Пристрій обладнаний гвинтами 19, якими регулюється зазор між поверхнями привідного вакуумного барабана 3, ролика 9 та пружинами 20, зусилля притискування яких регулюється гвинтами 21. На валу 14 встановлені пластини з термоізоляцією 22 (Фіг.2), які зменшують передачу тепла на підшипники, знизу встановлена ванна 23. Пристрій для подання безперервної етикетувальної стрічки 4 оснащено датчиком контролю позначки 24 і датчиком 25, який контролює наявність відрізаної етикетки пристроєм 26 і подає команду на включення зірочки 27, яка є складовою частиною пристрою для подання та виведення ємностей 1. На пристрої 1 встановлена також обкочувальна дуга 28. Машина працює таким чином. Етикетувальна безперервна стрічка через пристрій 4 подається з бобіни 5 на поверхню вакуумного барабана 3. При проходженні через датчик позначки 24, підключається пристрої 7 та 26. На етикетувальну стрічку наноситься клей, який подається пристроєм 6 і, завдяки втулки 12 з гвинтувальною канавкою 13, клей не попадає у порожнину нерухомого гвинта 10. Оптимальний зазор між поверхнею ролика 9 і нерухомого гвинта 10 не дозволяє тертися їх поверхням. Далі етикетувальна стрічка переміщується до пристріл перерізання її на окремі етикетки 26, де у проміжку між смужками нанесеного клею, перерізається на окремі етикетки необхідної довжини, відривається і, проходячи через датчик 25, який подає команду для включення зірочки 27, ємність переміщується, притискується до етикетки і, проходячи через обкочувальну дугу 28, обкочується етикеткою і переміщується на вихід. 10042 Фіг.З Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
