Машина етикетувальна

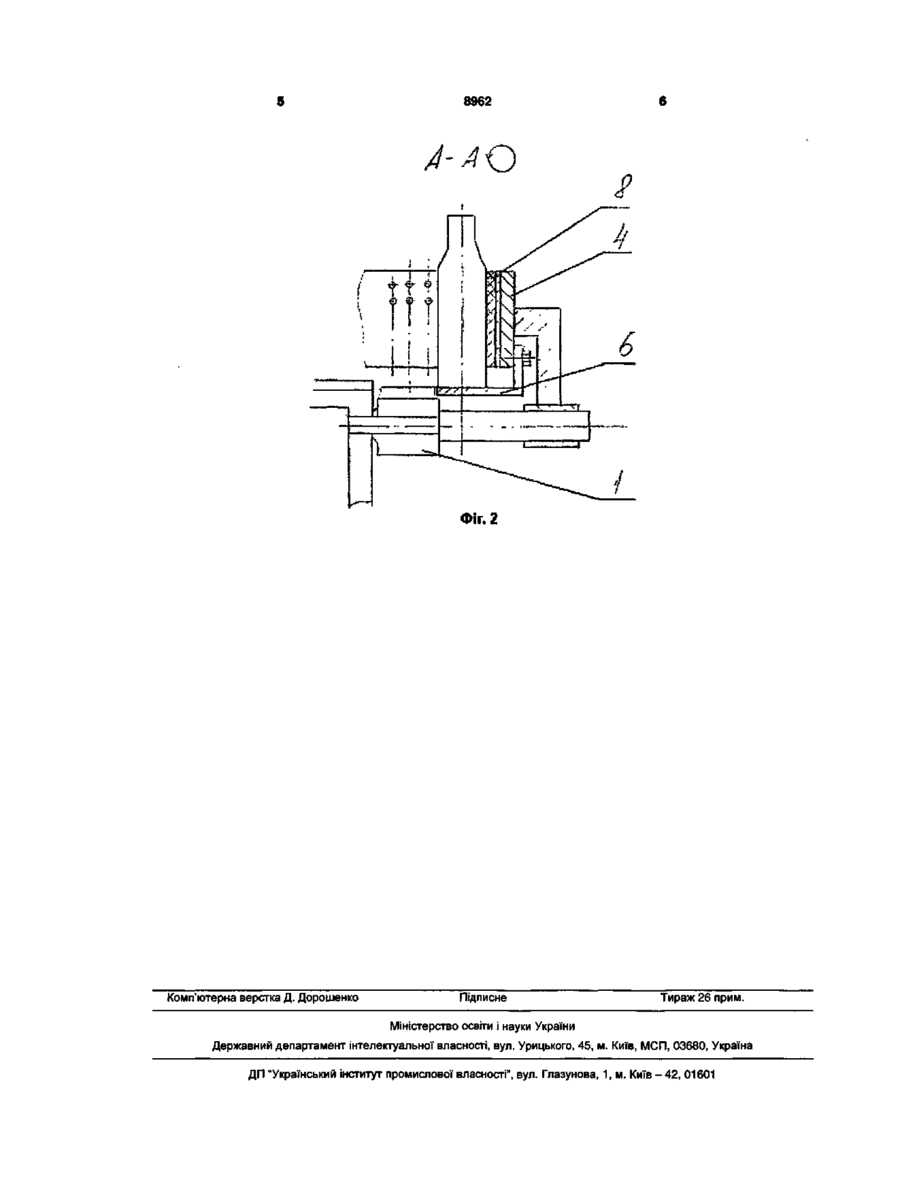

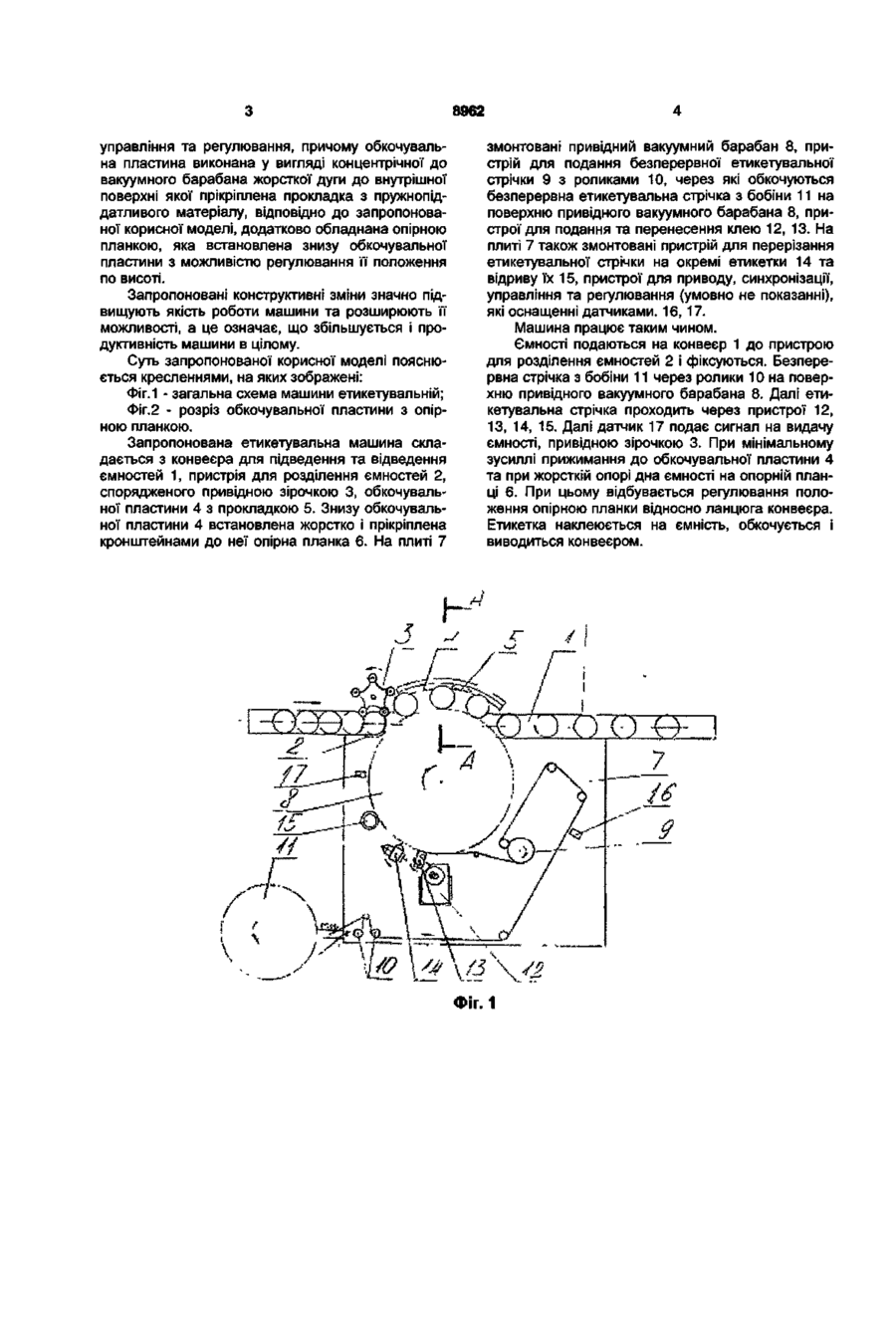

Машина етикетувальна, яка складається з конвеєра для підведення ємностей, пристрою для розділення ємностей, оснащеного привідною зірочкою, привідного вакуумного барабана, пристроїв для подання безперервної етикетувальної стрічки з бобіни на поверхню привідного вакуумного бара бана, для нанесення клею на її поверхню та для перерізання етикетувальної стрічки на окремі етикетки, обкочувальної пластини для притиснення ємності з етикеткою до бічної поверхні вакуумного барабана та пристроїв для приводу, синхронізації, управління та регулювання, причому обкочувальна пластина виконана у вигляді концентричної до вакуумного барабана жорсткої дуги, до внутрішньої поверхні якої прикріплена прокладка з пружнопіддатливого матеріалу, яка відрізняється тим, що обкочувальна пластина додатково обладнана опорною планкою, яка встановлена знизу обкочувальної пластини з можливістю регулювання її положення. Корисна модель відноситься до галузі машинобудування, а саме може знайти застосування для нанесення етикеток на ємності різної форми в харчовій, хімічній, фармацевтичній та інших галузях промисловості. Найбільш близьким аналогом корисної моделі, що заявляється, вибраним, як прототип, є машина для нанесення етикеток на ємності, яка складається з конвеєра для підведення та відведення ємностей, пристрою для розділення ємностей, спорядженого привідною зірочкою, привідного вакуумного барабана, пристроїв для подання безперервної етикетувальної стрічки з бобіни на поверхню привідного вакуумного барабана, для нанесення клею на її поверхню та для перерізання етикетувальної стрічки на окремі етикетки, обкочувальної пластини для притиснення ємності з етикеткою до бічної поверхні вакуумного барабана та пристроїв для приводу синхронізації, управління та регулювання. Причому обкочувальна пластина виконана у вигляді концентрічної до вакуумного барабану жорсткої дуги, до внутрішньої поверхні якої прікріплена прокладка з пружнопіддатливого матеріалу. [Деклараційний патент на корисну модель №2871.кл.665С9/18, публ. 16.08.2004р. Бюл. №8]. При роботі відомої машини виявляється ряд недоліків, а саме: коли ємність з етикеткою притискується до бічної поверхні вакуумного барабана спостерігається нахилення ємності в той чи інший бік, так як дно ємності не має жорсткої опори і тому вона як би підсікається ланцюгом конвеєра, що приводить до неякісного наклеювання етикетки. Також треба прикладати багато зусиль для притиснення, що приводить до деформації ємності, яка виконана з менш жорсткого матеріалу. В основу запропонованої корисної моделі поставлена задача удосконалення відомої машини, в якій за рахунок внесення конструктивних змін у обкочувальну пластину забезпечується підвищення якості роботи машини та розширення її можливості. Поставлена задача вирішується тим, що в машині етикетувальній, яка складається з конвеєра для підведення ємностей, пристрія для розділення ємностей, спорядженого привідною зірочкою, привідного вакуумного барабана, пристроїв для подання безперервної етикетувальної стрічки з бобіни на поверхню привідного вакуумного барабана, для нанесення клею на її поверхню та для перерізання етикетувальної стрічки на окремі етикетки, обкочувальної пластини для притиснення ємності з етикеткою до бічної поверхні вакуумного барабана та пристроїв для приводу, синхронізації, со* CM 00 О) 8962 управління та регулювання, причому обкочувальна пластина виконана у вигляді концентрічної до вакуумного барабана жорсткої дуги до внутрішної поверхні якої прікріплена прокладка з пружнопіддатливого матеріалу, відповідно до запропонованої корисної моделі, додатково обладнана опірною планкою, яка встановлена знизу обкочувальної пластини з можливістю регулювання її положення по висоті. Запропоновані конструктивні зміни значно підвищують якість роботи машини та розширюють її можливості, а це означає, що збільшується і продуктивність машини в цілому. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображені: Фіг.1 - загальна схема машини етикетувальній; Фіг.2 - розріз обкочувальної пластини з опірною планкою. Запропонована етикетувальна машина складається з конвеєра для підведення та відведення ємностей 1, пристрія для розділення ємностей 2, спорядженого привідною зірочкою 3, обкочувальної пластини 4 з прокладкою 5. Знизу обкочувальної пластини 4 встановлена жорстко і прікріплена кронштейнами до неї опірна планка 6. На плиті 7 змонтовані привідний вакуумний барабан 8, пристрій для подання безперервної етикетувальної стрічки 9 з роликами 10, через які обкочуються безперервна етикетувальна стрічка з бобіни 11 на поверхню привідного вакуумного барабана 8, пристрої для подання та перенесення клею 12, 13. На плиті 7 також змонтовані пристрій для перерізання етикетувальної стрічки на окремі етикетки 14 та відриву їх 15, пристрої для приводу, синхронізації, управління та регулювання (умовно не показанні), які оснащенні датчиками. 16, 17. Машина працює таким чином. Ємності подаються на конвеєр 1 до пристрою для розділення ємностей 2 і фіксуються. Безперервна стрічка з бобіни 11 через ролики 10 на поверхню привідного вакуумного барабана 8. Далі етикетувальна стрічка проходить через пристрої 12, 13, 14, 15. Далі датчик 17 подає сигнал на видачу ємності, привідною зірочкою 3. При мінімальному зусиллі прижимання до обкочувальної пластини 4 та при жорсткій опорі дна ємності на опорній планці 6. При цьому відбувається регулювання положення опірною планки відносно ланцюга конвеєра. Етикетка наклеюється на ємність, обкочується і виводиться конвеєром. Фіг.1 8962 4-AQ Фіг. 2 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
