Сонячний колектор (варіанти)

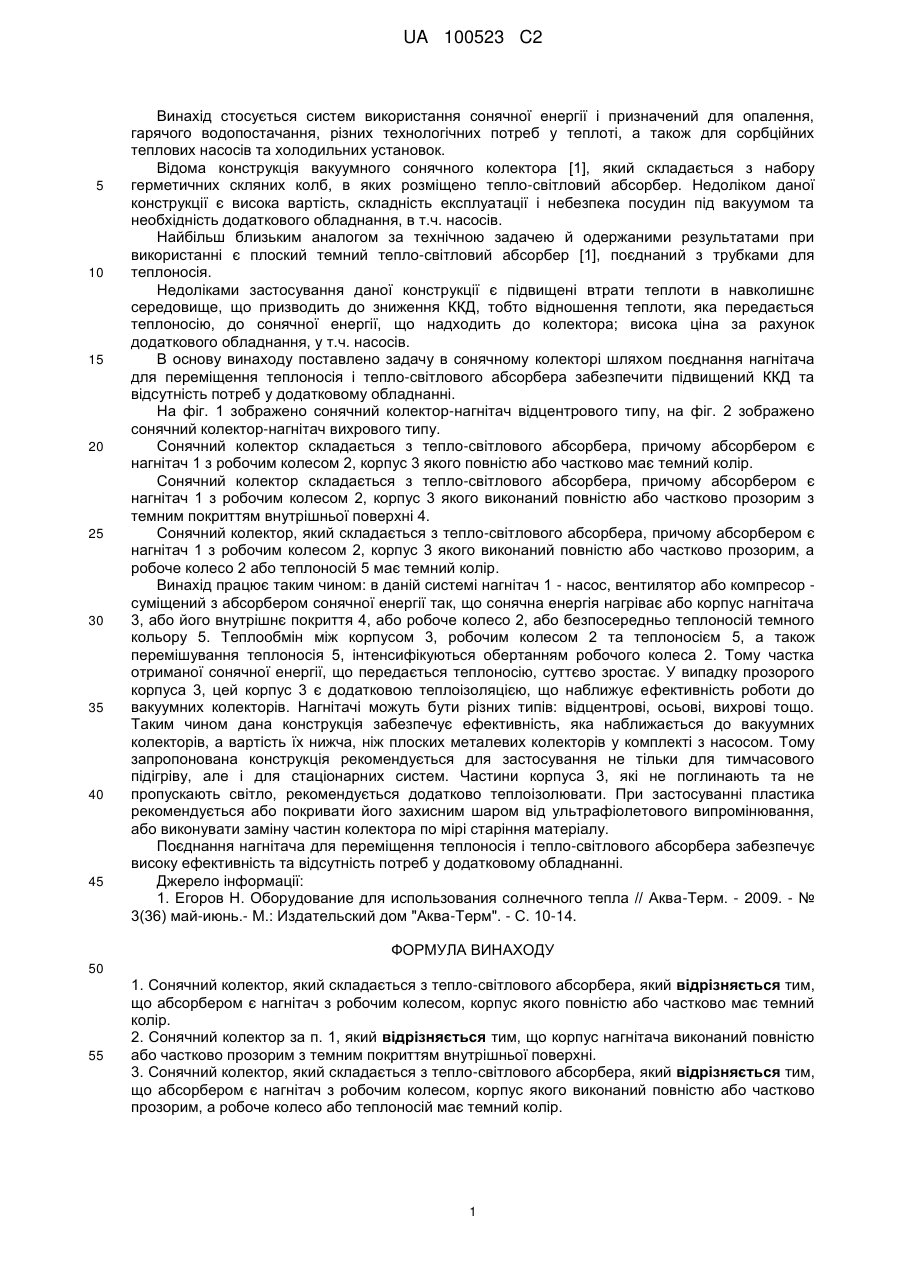

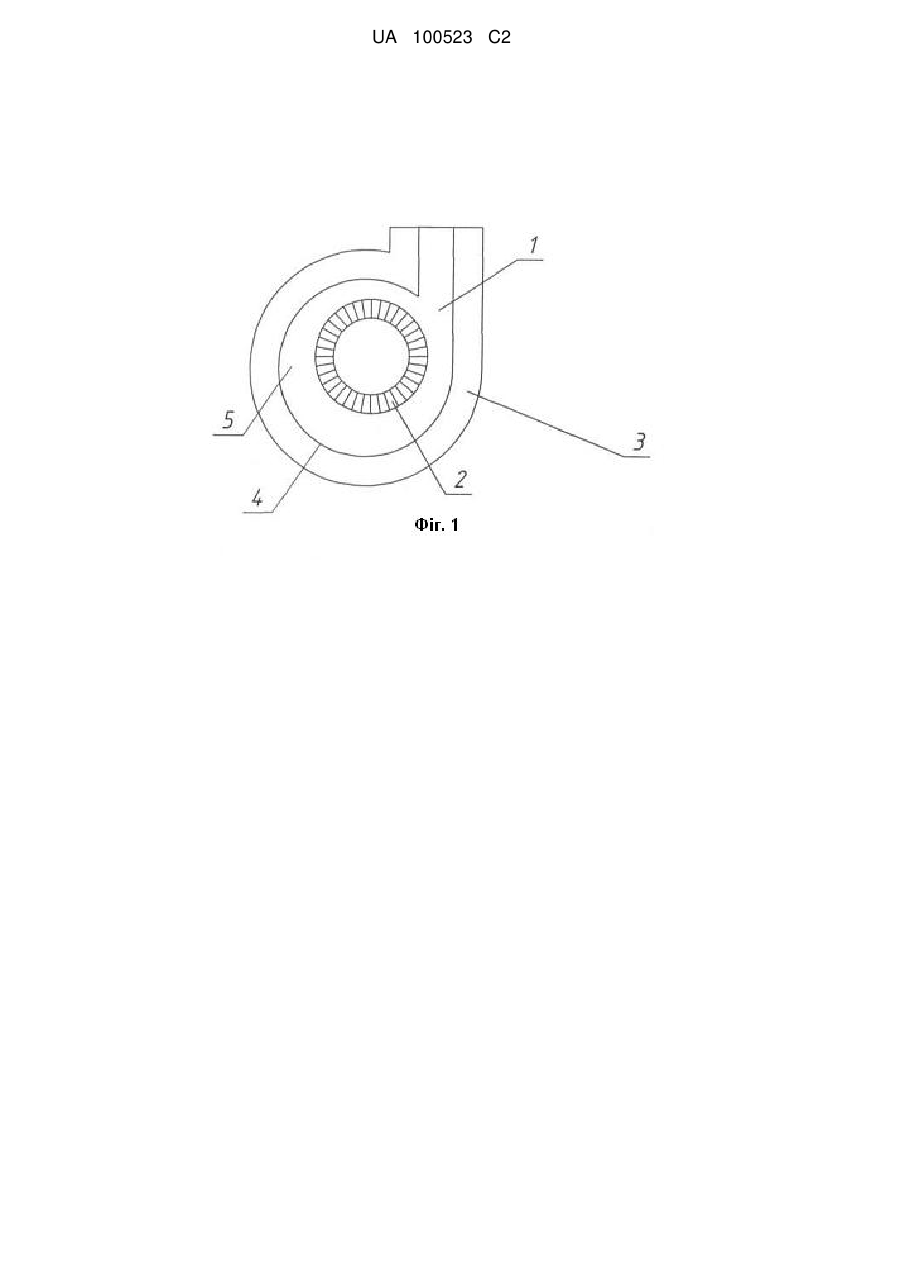

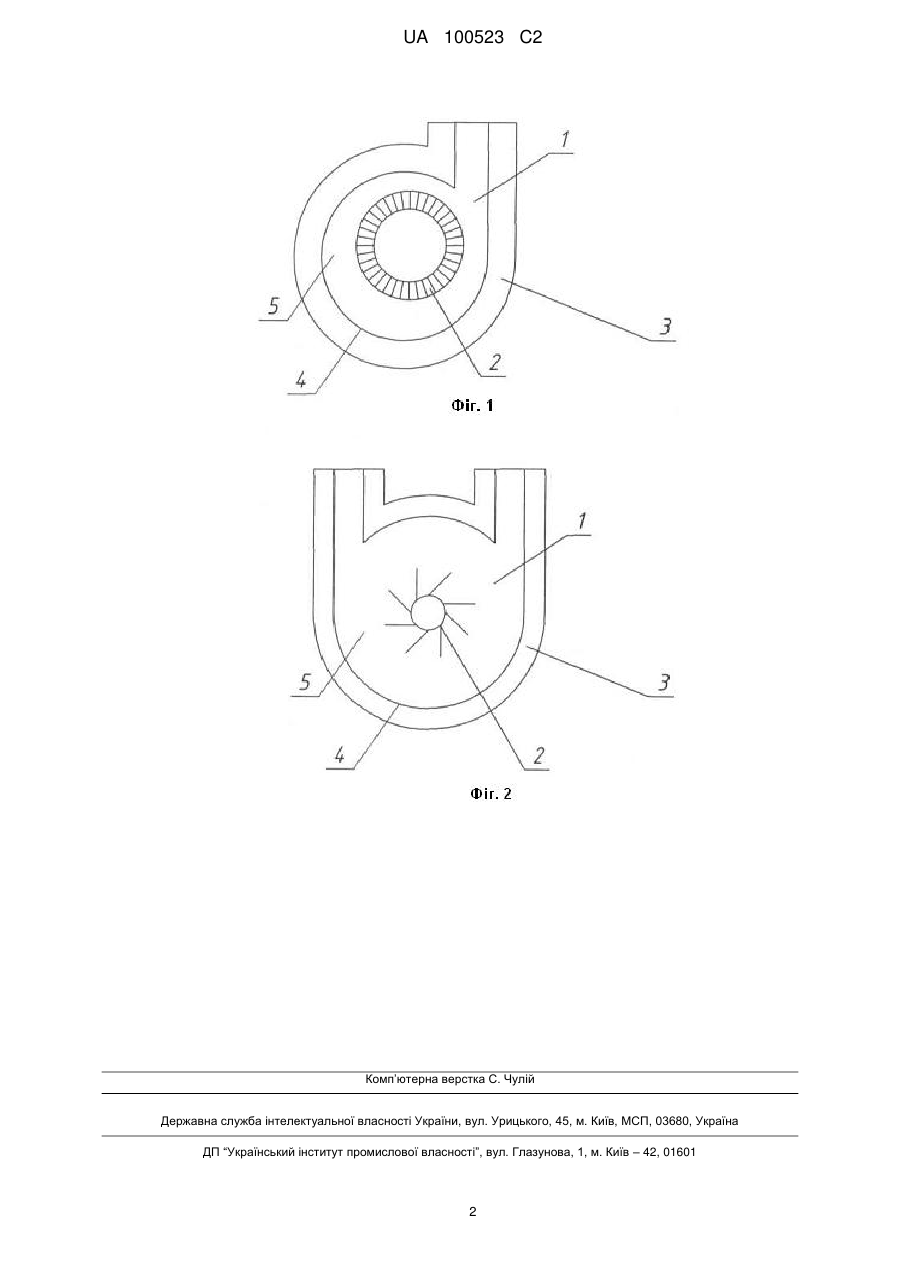

Реферат: Сонячний колектор складається з тепло-світлового абсорбера. Абсорбером є нагнітач з робочим колесом. Корпус нагнітача може повністю чи частково мати темний колір або повністю чи частково бути прозорим. Робоче колесо або теплоносій можуть мати темний колір. Забезпечується підвищення ККД та відсутність потреб у додатковому обладнанні. UA 100523 C2 (12) UA 100523 C2 UA 100523 C2 5 10 15 20 25 30 35 40 45 Винахід стосується систем використання сонячної енергії і призначений для опалення, гарячого водопостачання, різних технологічних потреб у теплоті, а також для сорбційних теплових насосів та холодильних установок. Відома конструкція вакуумного сонячного колектора [1], який складається з набору герметичних скляних колб, в яких розміщено тепло-світловий абсорбер. Недоліком даної конструкції є висока вартість, складність експлуатації і небезпека посудин під вакуумом та необхідність додаткового обладнання, в т.ч. насосів. Найбільш близьким аналогом за технічною задачею й одержаними результатами при використанні є плоский темний тепло-світловий абсорбер [1], поєднаний з трубками для теплоносія. Недоліками застосування даної конструкції є підвищені втрати теплоти в навколишнє середовище, що призводить до зниження ККД, тобто відношення теплоти, яка передається теплоносію, до сонячної енергії, що надходить до колектора; висока ціна за рахунок додаткового обладнання, у т.ч. насосів. В основу винаходу поставлено задачу в сонячному колекторі шляхом поєднання нагнітача для переміщення теплоносія і тепло-світлового абсорбера забезпечити підвищений ККД та відсутність потреб у додатковому обладнанні. На фіг. 1 зображено сонячний колектор-нагнітач відцентрового типу, на фіг. 2 зображено сонячний колектор-нагнітач вихрового типу. Сонячний колектор складається з тепло-світлового абсорбера, причому абсорбером є нагнітач 1 з робочим колесом 2, корпус 3 якого повністю або частково має темний колір. Сонячний колектор складається з тепло-світлового абсорбера, причому абсорбером є нагнітач 1 з робочим колесом 2, корпус 3 якого виконаний повністю або частково прозорим з темним покриттям внутрішньої поверхні 4. Сонячний колектор, який складається з тепло-світлового абсорбера, причому абсорбером є нагнітач 1 з робочим колесом 2, корпус 3 якого виконаний повністю або частково прозорим, а робоче колесо 2 або теплоносій 5 має темний колір. Винахід працює таким чином: в даній системі нагнітач 1 - насос, вентилятор або компресор суміщений з абсорбером сонячної енергії так, що сонячна енергія нагріває або корпус нагнітача 3, або його внутрішнє покриття 4, або робоче колесо 2, або безпосередньо теплоносій темного кольору 5. Теплообмін між корпусом 3, робочим колесом 2 та теплоносієм 5, а також перемішування теплоносія 5, інтенсифікуються обертанням робочого колеса 2. Тому частка отриманої сонячної енергії, що передається теплоносію, суттєво зростає. У випадку прозорого корпуса 3, цей корпус 3 є додатковою теплоізоляцією, що наближує ефективність роботи до вакуумних колекторів. Нагнітачі можуть бути різних типів: відцентрові, осьові, вихрові тощо. Таким чином дана конструкція забезпечує ефективність, яка наближається до вакуумних колекторів, а вартість їх нижча, ніж плоских металевих колекторів у комплекті з насосом. Тому запропонована конструкція рекомендується для застосування не тільки для тимчасового підігріву, але і для стаціонарних систем. Частини корпуса 3, які не поглинають та не пропускають світло, рекомендується додатково теплоізолювати. При застосуванні пластика рекомендується або покривати його захисним шаром від ультрафіолетового випромінювання, або виконувати заміну частин колектора по мірі старіння матеріалу. Поєднання нагнітача для переміщення теплоносія і тепло-світлового абсорбера забезпечує високу ефективність та відсутність потреб у додатковому обладнанні. Джерело інформації: 1. Егоров Н. Оборудование для использования солнечного тепла // Аква-Терм. - 2009. - № 3(36) май-июнь.- М.: Издательский дом "Аква-Терм". - С. 10-14. ФОРМУЛА ВИНАХОДУ 50 55 1. Сонячний колектор, який складається з тепло-світлового абсорбера, який відрізняється тим, що абсорбером є нагнітач з робочим колесом, корпус якого повністю або частково має темний колір. 2. Сонячний колектор за п. 1, який відрізняється тим, що корпус нагнітача виконаний повністю або частково прозорим з темним покриттям внутрішньої поверхні. 3. Сонячний колектор, який складається з тепло-світлового абсорбера, який відрізняється тим, що абсорбером є нагнітач з робочим колесом, корпус якого виконаний повністю або частково прозорим, а робоче колесо або теплоносій має темний колір. 1 UA 100523 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
