Спосіб юстування порогових напруг структур к-мон віс радіаційною технологією

Завантажити PDF файл.

Формула / Реферат

1. Спосіб юстування порогових напруг структур К-МОН ВІС радіаційною технологією, що включає в себе всі операції формування субмікронних структур, який відрізняється тим, що юстування порогових напруг проводиться за допомогою радіаційної технології в два етапи: попереднє - після формування підзатворного діелектрика багатозарядною імплантацією домішки в приповерхневі затворні області і концентрацією 1014-1015 см-3 на глибину 0,1-0,5 мкм для запобігання змиканню стік-витокових областей і фінішне - після завершення всіх операцій по формуванню структур α-опроміненням для забезпечення заданої точності і симетричних значень порогових напруг n- і р-канальних індукованих польових транзисторів за рахунок генерації позитивних пасток та захоплення на них зарядів в підзатворному діелектрику.

2. Спосіб юстування порогових напруг структур К-МОН ВІС радіаційною технологією згідно з п. 1, який відрізняється тим, що імплантаційна доза багатозарядних іонів бору, фосфору, миш'яку складає 0,01-0,1 мкКл/см2 при Е=30 кеВ, а доза α-опромінення складає 1,2·1010-1,4·1013 см-2 при E=5 МеВ.

Текст

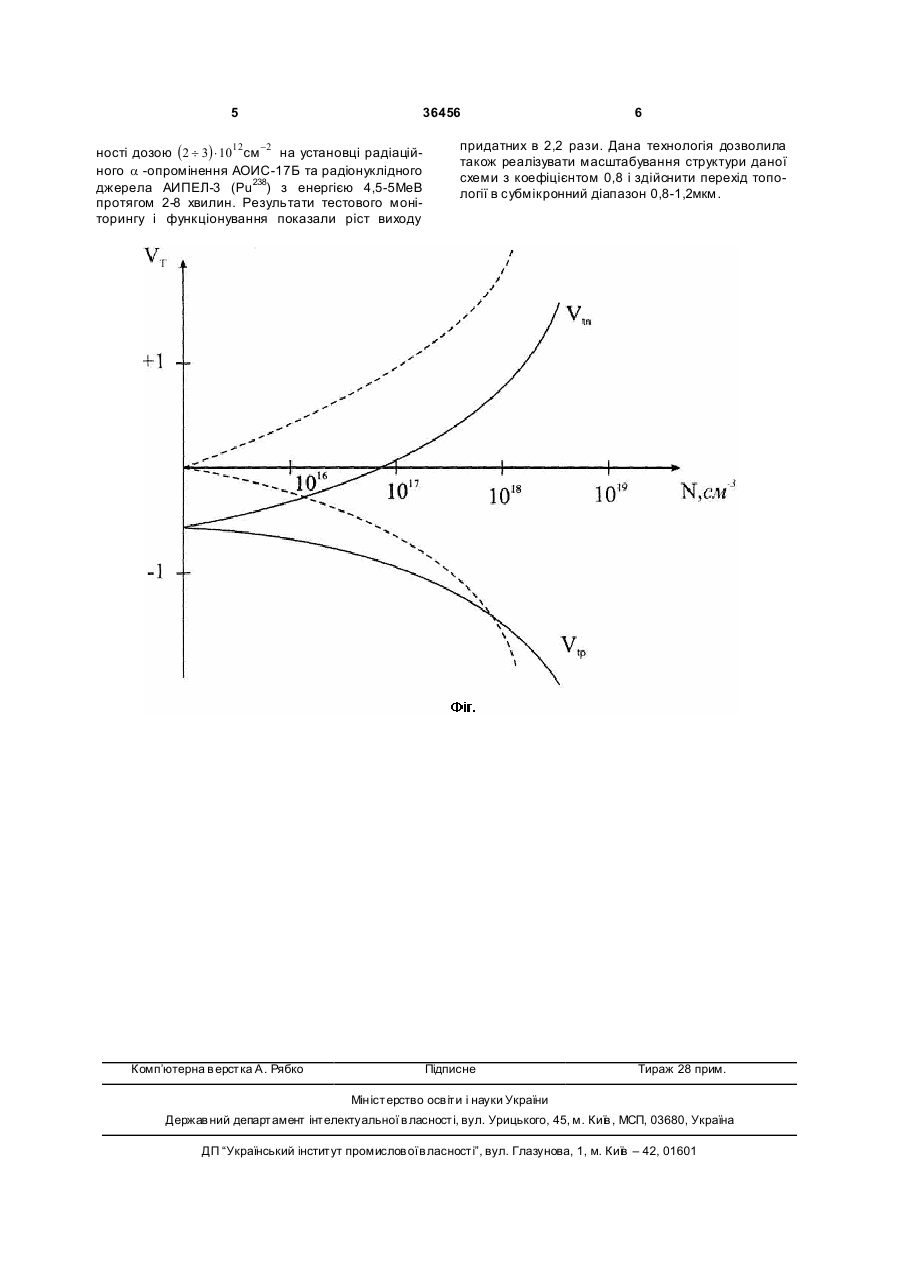

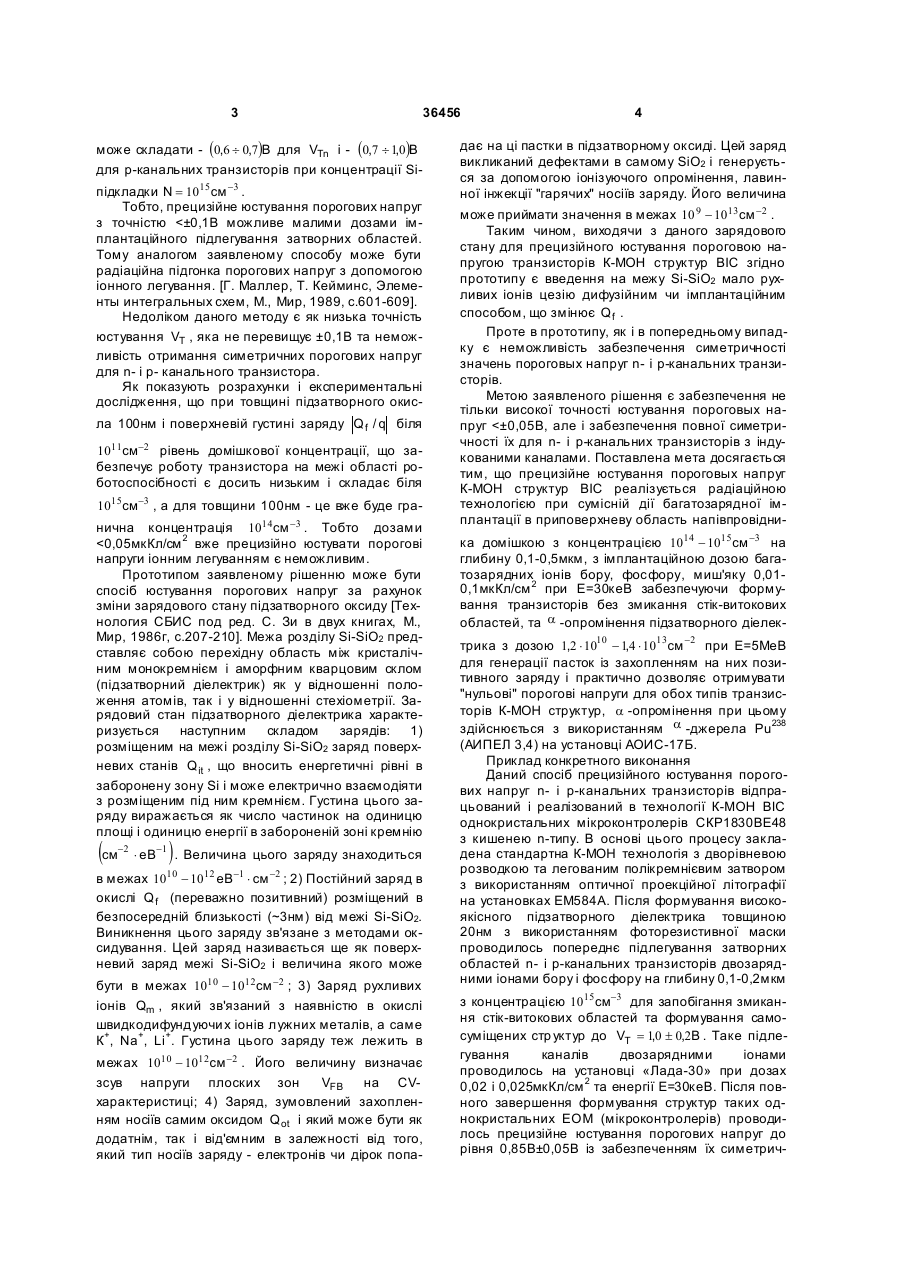

1. Спосіб юстування порогових напруг стр уктур К-МОН ВІС радіаційною технологією, що включає в себе всі операції формування субмікронних структур, який відрізняється тим, що юстування порогових напруг проводиться за допомогою радіаційної технології в два е тапи: попереднє - після формування підзатворного діелектрика багатозарядною імплантацією домішки в приповерхневі томий заряд збідненого шару поверхні, Cox - питома ємність затворної системи. Як, звичайно, напруга плоских зон як для n-, так і р-канальних транзисторів є майже однаковою і від'ємною. Тому порогова напруга р-канального транзистора є завжди від'ємною. Для n-канального транзистора порогова напруга може бути як від'ємною так і додатною, чи нульовою. Це залежить від степені легування кремнієвої підкладки, як це показано на Фіг. Але забезпечити симетричність цих порогових напруг відносно осі абсцис (концентрація) є не реальним. Тому при проектуванні КМОН ВІС закладається зразу ця несиметричність порогових напруг. Сам процес юстування здійснюється іонним підлегуванням каналів відповідних транзисторів. Але нижній рівень порогових напруг (11) ціали в Si-підкладці для р- і n-областей, Q d - пи UA де VFB - напруга плоских зон, Ф р , Ф n - потен (19) VTp = VFB - 2 Ф n - Q d / Cox (2) 36456 VTn = VFB + 2 Фр + Q d / C ox (1) 3 36456 може складати - (0,6 ¸ 0,7)B для VTn і - (0,7 ¸ 1,0)B для р-канальних транзисторів при концентрації Siпідкладки N = 1015см -3 . Тобто, прецизійне юстування порогових напруг з точністю
