Силова установка калиша

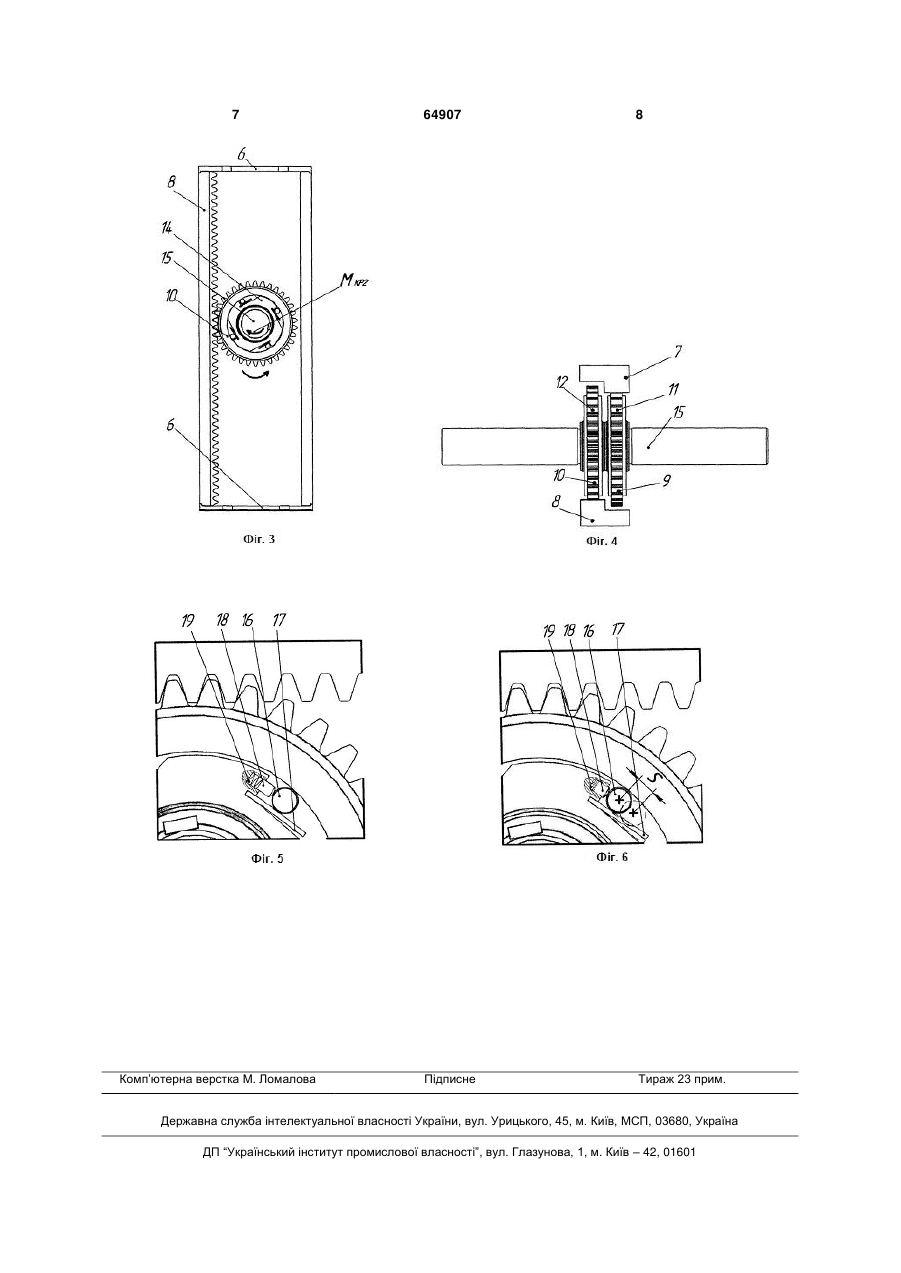

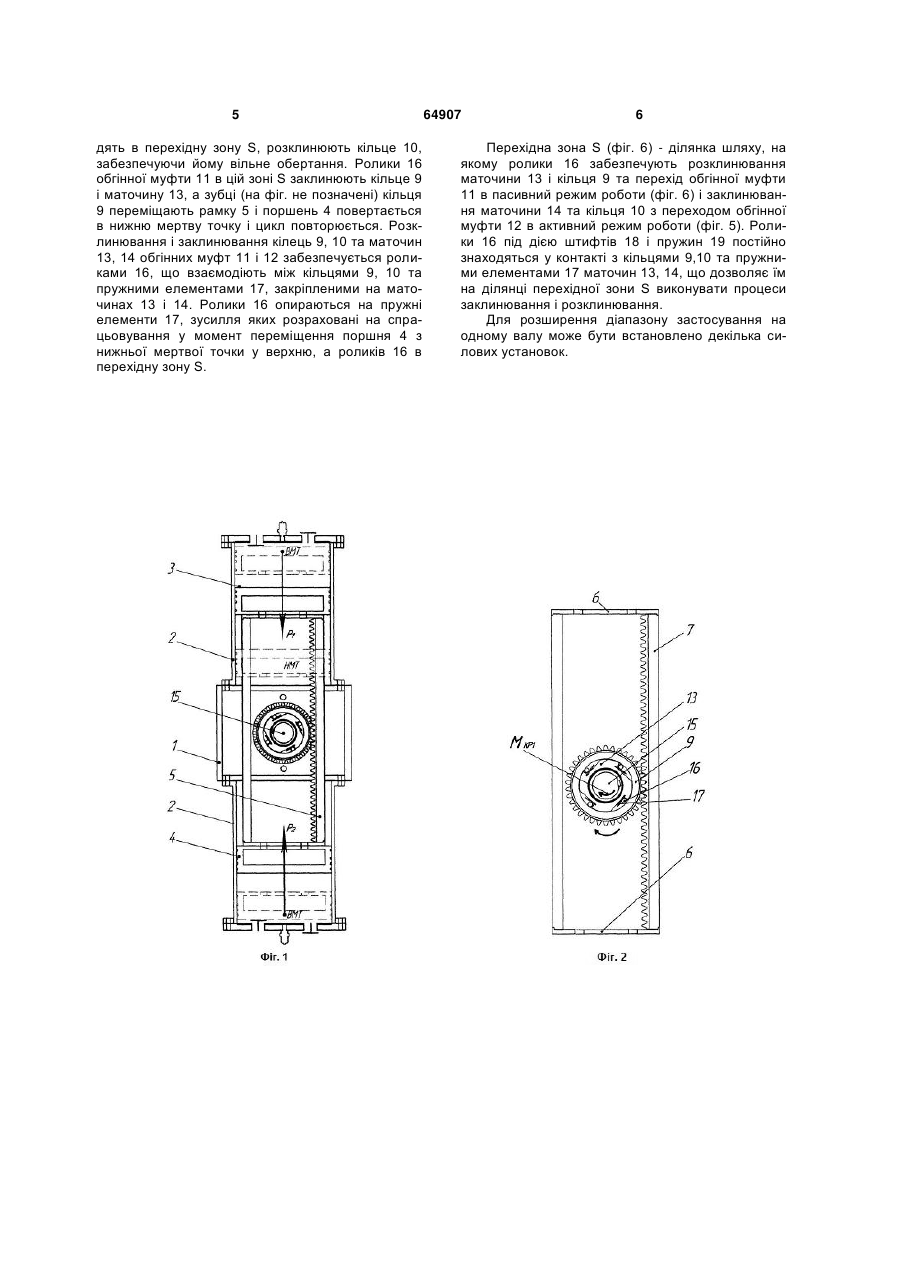

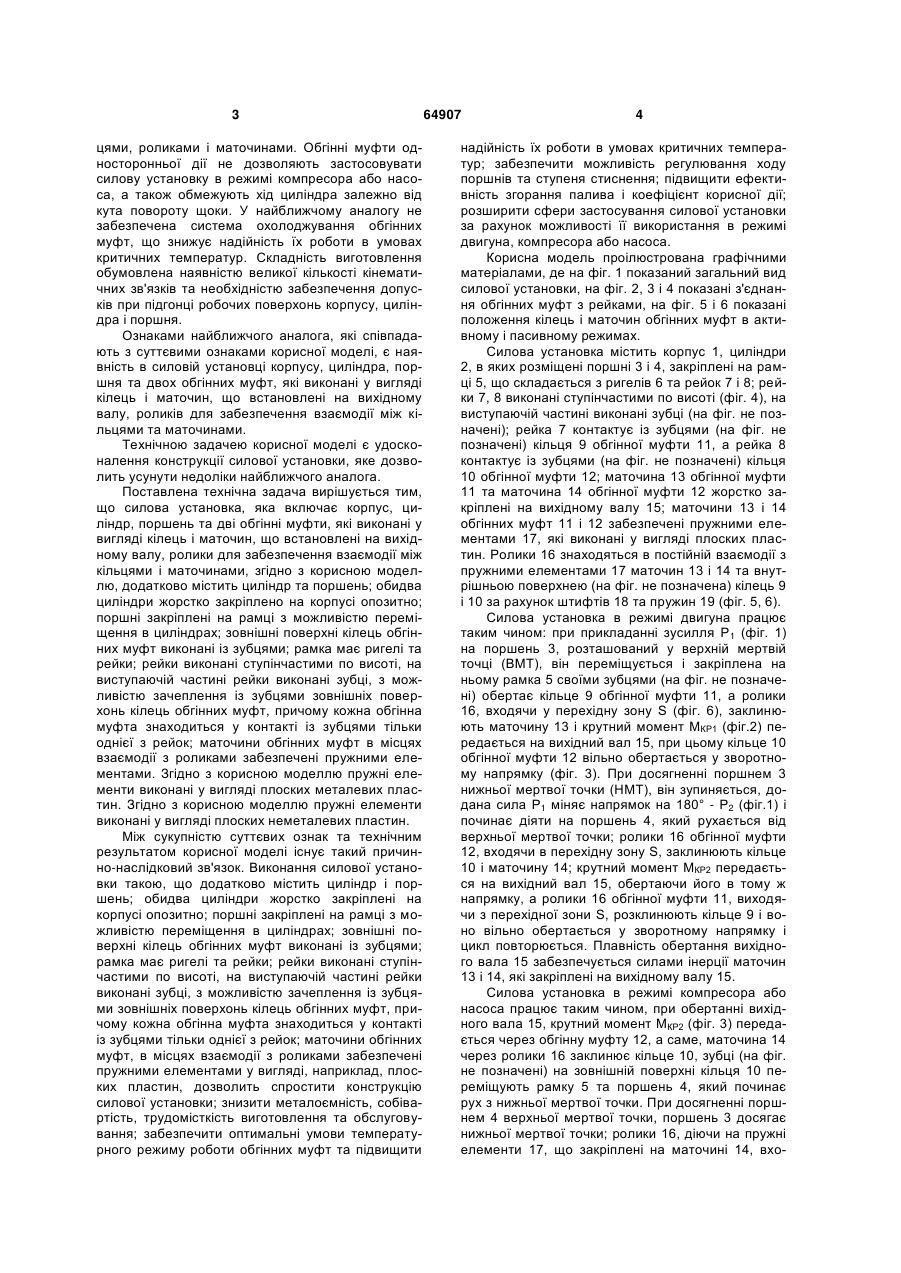

1. Силова установка, яка містить корпус, циліндр, поршень та дві обгінні муфти, які виконані у вигляді кілець і маточин, що встановлені на вихідному валу, ролики для забезпечення взаємодії між кільцями і маточинами, яка відрізняється тим, що додатково містить циліндр та поршень; обидва циліндри жорстко закріплено на корпусі опозитно; поршні закріплені на рамці з можливістю переміщення в циліндрах; зовнішні поверхні кілець обгін 3 цями, роликами і маточинами. Обгінні муфти односторонньої дії не дозволяють застосовувати силову установку в режимі компресора або насоса, а також обмежують хід циліндра залежно від кута повороту щоки. У найближчому аналогу не забезпечена система охолоджування обгінних муфт, що знижує надійність їх роботи в умовах критичних температур. Складність виготовлення обумовлена наявністю великої кількості кінематичних зв'язків та необхідністю забезпечення допусків при підгонці робочих поверхонь корпусу, циліндра і поршня. Ознаками найближчого аналога, які співпадають з суттєвими ознаками корисної моделі, є наявність в силовій установці корпусу, циліндра, поршня та двох обгінних муфт, які виконані у вигляді кілець і маточин, що встановлені на вихідному валу, роликів для забезпечення взаємодії між кільцями та маточинами. Технічною задачею корисної моделі є удосконалення конструкції силової установки, яке дозволить усунути недоліки найближчого аналога. Поставлена технічна задача вирішується тим, що силова установка, яка включає корпус, циліндр, поршень та дві обгінні муфти, які виконані у вигляді кілець і маточин, що встановлені на вихідному валу, ролики для забезпечення взаємодії між кільцями і маточинами, згідно з корисною моделлю, додатково містить циліндр та поршень; обидва циліндри жорстко закріплено на корпусі опозитно; поршні закріплені на рамці з можливістю переміщення в циліндрах; зовнішні поверхні кілець обгінних муфт виконані із зубцями; рамка має ригелі та рейки; рейки виконані ступінчастими по висоті, на виступаючій частині рейки виконані зубці, з можливістю зачеплення із зубцями зовнішніх поверхонь кілець обгінних муфт, причому кожна обгінна муфта знаходиться у контакті із зубцями тільки однієї з рейок; маточини обгінних муфт в місцях взаємодії з роликами забезпечені пружними елементами. Згідно з корисною моделлю пружні елементи виконані у вигляді плоских металевих пластин. Згідно з корисною моделлю пружні елементи виконані у вигляді плоских неметалевих пластин. Між сукупністю суттєвих ознак та технічним результатом корисної моделі існує такий причинно-наслідковий зв'язок. Виконання силової установки такою, що додатково містить циліндр і поршень; обидва циліндри жорстко закріплені на корпусі опозитно; поршні закріплені на рамці з можливістю переміщення в циліндрах; зовнішні поверхні кілець обгінних муфт виконані із зубцями; рамка має ригелі та рейки; рейки виконані ступінчастими по висоті, на виступаючій частині рейки виконані зубці, з можливістю зачеплення із зубцями зовнішніх поверхонь кілець обгінних муфт, причому кожна обгінна муфта знаходиться у контакті із зубцями тільки однієї з рейок; маточини обгінних муфт, в місцях взаємодії з роликами забезпечені пружними елементами у вигляді, наприклад, плоских пластин, дозволить спростити конструкцію силової установки; знизити металоємність, собівартість, трудомісткість виготовлення та обслуговування; забезпечити оптимальні умови температурного режиму роботи обгінних муфт та підвищити 64907 4 надійність їх роботи в умовах критичних температур; забезпечити можливість регулювання ходу поршнів та ступеня стиснення; підвищити ефективність згорання палива і коефіцієнт корисної дії; розширити сфери застосування силової установки за рахунок можливості її використання в режимі двигуна, компресора або насоса. Корисна модель проілюстрована графічними матеріалами, де на фіг. 1 показаний загальний вид силової установки, на фіг. 2, 3 і 4 показані з'єднання обгінних муфт з рейками, на фіг. 5 і 6 показані положення кілець і маточин обгінних муфт в активному і пасивному режимах. Силова установка містить корпус 1, циліндри 2, в яких розміщені поршні 3 і 4, закріплені на рамці 5, що складається з ригелів 6 та рейок 7 і 8; рейки 7, 8 виконані ступінчастими по висоті (фіг. 4), на виступаючій частині виконані зубці (на фіг. не позначені); рейка 7 контактує із зубцями (на фіг. не позначені) кільця 9 обгінної муфти 11, а рейка 8 контактує із зубцями (на фіг. не позначені) кільця 10 обгінної муфти 12; маточина 13 обгінної муфти 11 та маточина 14 обгінної муфти 12 жорстко закріплені на вихідному валу 15; маточини 13 і 14 обгінних муфт 11 і 12 забезпечені пружними елементами 17, які виконані у вигляді плоских пластин. Ролики 16 знаходяться в постійній взаємодії з пружними елементами 17 маточин 13 і 14 та внутрішньою поверхнею (на фіг. не позначена) кілець 9 і 10 за рахунок штифтів 18 та пружин 19 (фіг. 5, 6). Силова установка в режимі двигуна працює таким чином: при прикладанні зусилля Р1 (фіг. 1) на поршень 3, розташований у верхній мертвій точці (ВМТ), він переміщується і закріплена на ньому рамка 5 своїми зубцями (на фіг. не позначені) обертає кільце 9 обгінної муфти 11, а ролики 16, входячи у перехідну зону S (фіг. 6), заклинюють маточину 13 і крутний момент МКР1 (фіг.2) передається на вихідний вал 15, при цьому кільце 10 обгінної муфти 12 вільно обертається у зворотному напрямку (фіг. 3). При досягненні поршнем 3 нижньої мертвої точки (НМТ), він зупиняється, додана сила Р1 міняє напрямок на 180° - Р2 (фіг.1) і починає діяти на поршень 4, який рухається від верхньої мертвої точки; ролики 16 обгінної муфти 12, входячи в перехідну зону S, заклинюють кільце 10 і маточину 14; крутний момент МКР2 передається на вихідний вал 15, обертаючи його в тому ж напрямку, а ролики 16 обгінної муфти 11, виходячи з перехідної зони S, розклинюють кільце 9 і воно вільно обертається у зворотному напрямку і цикл повторюється. Плавність обертання вихідного вала 15 забезпечується силами інерції маточин 13 і 14, які закріплені на вихідному валу 15. Силова установка в режимі компресора або насоса працює таким чином, при обертанні вихідного вала 15, крутний момент МКР2 (фіг. 3) передається через обгінну муфту 12, а саме, маточина 14 через ролики 16 заклинює кільце 10, зубці (на фіг. не позначені) на зовнішній поверхні кільця 10 переміщують рамку 5 та поршень 4, який починає рух з нижньої мертвої точки. При досягненні поршнем 4 верхньої мертвої точки, поршень 3 досягає нижньої мертвої точки; ролики 16, діючи на пружні елементи 17, що закріплені на маточині 14, вхо 5 дять в перехідну зону S, розклинюють кільце 10, забезпечуючи йому вільне обертання. Ролики 16 обгінної муфти 11 в цій зоні S заклинюють кільце 9 і маточину 13, а зубці (на фіг. не позначені) кільця 9 переміщають рамку 5 і поршень 4 повертається в нижню мертву точку і цикл повторюється. Розклинювання і заклинювання кілець 9, 10 та маточин 13, 14 обгінних муфт 11 і 12 забезпечується роликами 16, що взаємодіють між кільцями 9, 10 та пружними елементами 17, закріпленими на маточинах 13 і 14. Ролики 16 опираються на пружні елементи 17, зусилля яких розраховані на спрацьовування у момент переміщення поршня 4 з нижньої мертвої точки у верхню, а роликів 16 в перехідну зону S. 64907 6 Перехідна зона S (фіг. 6) - ділянка шляху, на якому ролики 16 забезпечують розклинювання маточини 13 і кільця 9 та перехід обгінної муфти 11 в пасивний режим роботи (фіг. 6) і заклинювання маточини 14 та кільця 10 з переходом обгінної муфти 12 в активний режим роботи (фіг. 5). Ролики 16 під дією штифтів 18 і пружин 19 постійно знаходяться у контакті з кільцями 9,10 та пружними елементами 17 маточин 13, 14, що дозволяє їм на ділянці перехідної зони S виконувати процеси заклинювання і розклинювання. Для розширення діапазону застосування на одному валу може бути встановлено декілька силових установок. 7 Комп’ютерна верстка М. Ломалова 64907 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
