Сушарка псевдозрідженого шару

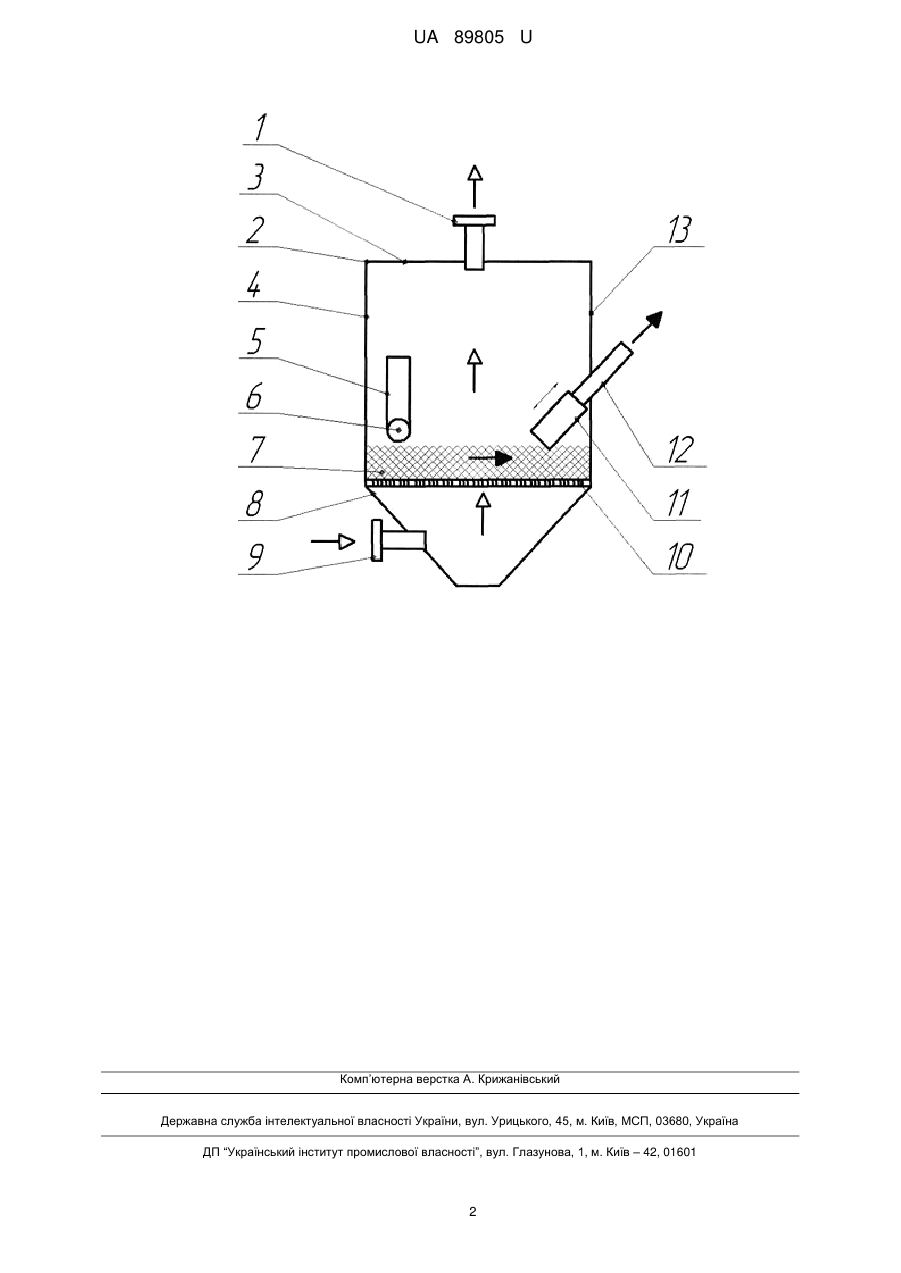

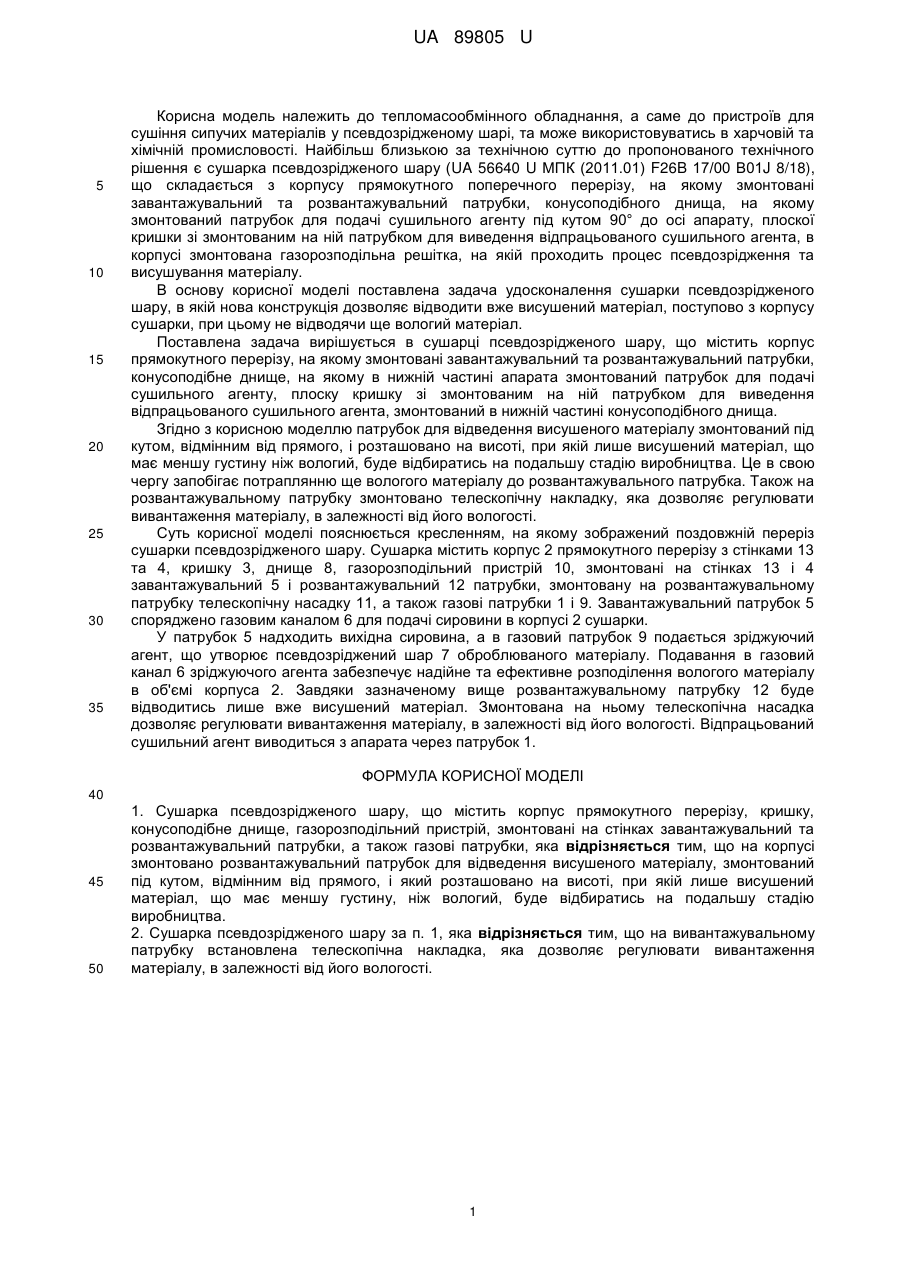

Реферат: UA 89805 U UA 89805 U 5 10 15 20 25 30 35 Корисна модель належить до тепломасообмінного обладнання, а саме до пристроїв для сушіння сипучих матеріалів у псевдозрідженому шарі, та може використовуватись в харчовій та хімічній промисловості. Найбільш близькою за технічною суттю до пропонованого технічного рішення є сушарка псевдозрідженого шару (UA 56640 U МПК (2011.01) F26B 17/00 В01J 8/18), що складається з корпусу прямокутного поперечного перерізу, на якому змонтовані завантажувальний та розвантажувальний патрубки, конусоподібного днища, на якому змонтований патрубок для подачі сушильного агенту під кутом 90° до осі апарату, плоскої кришки зі змонтованим на ній патрубком для виведення відпрацьованого сушильного агента, в корпусі змонтована газорозподільна решітка, на якій проходить процес псевдозрідження та висушування матеріалу. В основу корисної моделі поставлена задача удосконалення сушарки псевдозрідженого шару, в якій нова конструкція дозволяє відводити вже висушений матеріал, поступово з корпусу сушарки, при цьому не відводячи ще вологий матеріал. Поставлена задача вирішується в сушарці псевдозрідженого шару, що містить корпус прямокутного перерізу, на якому змонтовані завантажувальний та розвантажувальний патрубки, конусоподібне днище, на якому в нижній частині апарата змонтований патрубок для подачі сушильного агенту, плоску кришку зі змонтованим на ній патрубком для виведення відпрацьованого сушильного агента, змонтований в нижній частині конусоподібного днища. Згідно з корисною моделлю патрубок для відведення висушеного матеріалу змонтований під кутом, відмінним від прямого, і розташовано на висоті, при якій лише висушений матеріал, що має меншу густину ніж вологий, буде відбиратись на подальшу стадію виробництва. Це в свою чергу запобігає потраплянню ще вологого матеріалу до розвантажувального патрубка. Також на розвантажувальному патрубку змонтовано телескопічну накладку, яка дозволяє регулювати вивантаження матеріалу, в залежності від його вологості. Суть корисної моделі пояснюється кресленням, на якому зображений поздовжній переріз сушарки псевдозрідженого шару. Сушарка містить корпус 2 прямокутного перерізу з стінками 13 та 4, кришку 3, днище 8, газорозподільний пристрій 10, змонтовані на стінках 13 і 4 завантажувальний 5 і розвантажувальний 12 патрубки, змонтовану на розвантажувальному патрубку телескопічну насадку 11, а також газові патрубки 1 і 9. Завантажувальний патрубок 5 споряджено газовим каналом 6 для подачі сировини в корпусі 2 сушарки. У патрубок 5 надходить вихідна сировина, а в газовий патрубок 9 подається зріджуючий агент, що утворює псевдозріджений шар 7 оброблюваного матеріалу. Подавання в газовий канал 6 зріджуючого агента забезпечує надійне та ефективне розподілення вологого матеріалу в об'ємі корпуса 2. Завдяки зазначеному вище розвантажувальному патрубку 12 буде відводитись лише вже висушений матеріал. Змонтована на ньому телескопічна насадка дозволяє регулювати вивантаження матеріалу, в залежності від його вологості. Відпрацьований сушильний агент виводиться з апарата через патрубок 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Сушарка псевдозрідженого шару, що містить корпус прямокутного перерізу, кришку, конусоподібне днище, газорозподільний пристрій, змонтовані на стінках завантажувальний та розвантажувальний патрубки, а також газові патрубки, яка відрізняється тим, що на корпусі змонтовано розвантажувальний патрубок для відведення висушеного матеріалу, змонтований під кутом, відмінним від прямого, і який розташовано на висоті, при якій лише висушений матеріал, що має меншу густину, ніж вологий, буде відбиратись на подальшу стадію виробництва. 2. Сушарка псевдозрідженого шару за п. 1, яка відрізняється тим, що на вивантажувальному патрубку встановлена телескопічна накладка, яка дозволяє регулювати вивантаження матеріалу, в залежності від його вологості. 1 UA 89805 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
