Формула / Реферат

1. Перетворювач теплової енергії в електричну, що містить високотемпературний та низькотемпературний теплообмінники, а також паровий двигун, який відрізняється тим, що як високотемпературний теплообмінник використаний вентилятор з під'єднаними до нього водяним радіатором, а до парового двигуна за допомогою кінематично-електричних схем під'єднаний низькообертальний магнітодинамічний мотор-генератор, при цьому у паровому двигуні прямий і зворотній ходи передбачені робочими.

2. Перетворювач теплової енергії в електричну за п. 1, який відрізняється тим, що паровий двигун може бути виконаний як одно- так і багатоциліндровим, а частота робочого ходу двигуна дорівнює частоті зміни току в резонансному магнітодинамічному моторі-генераторі та у його кінематико-електричній схемі з'єднань.

Текст

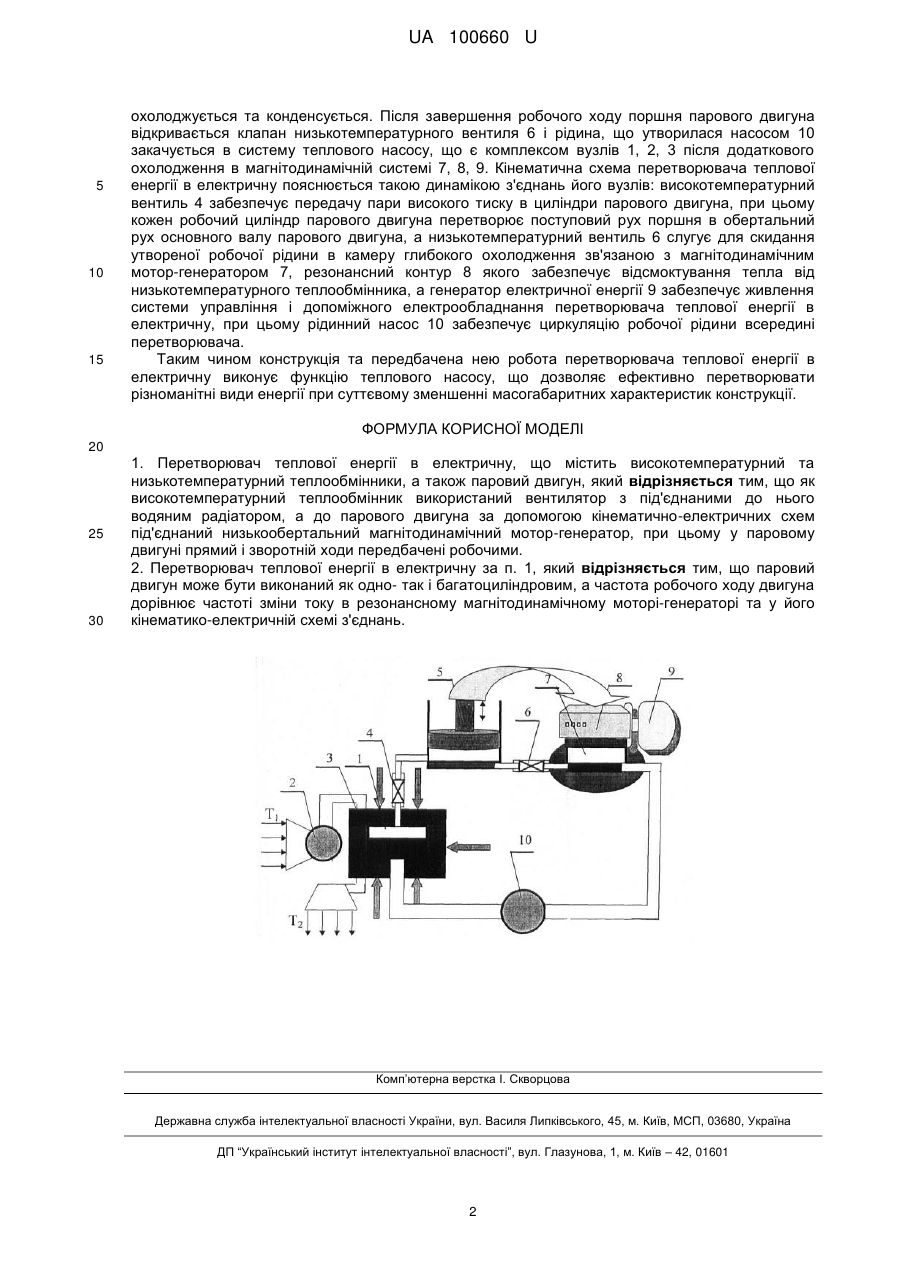

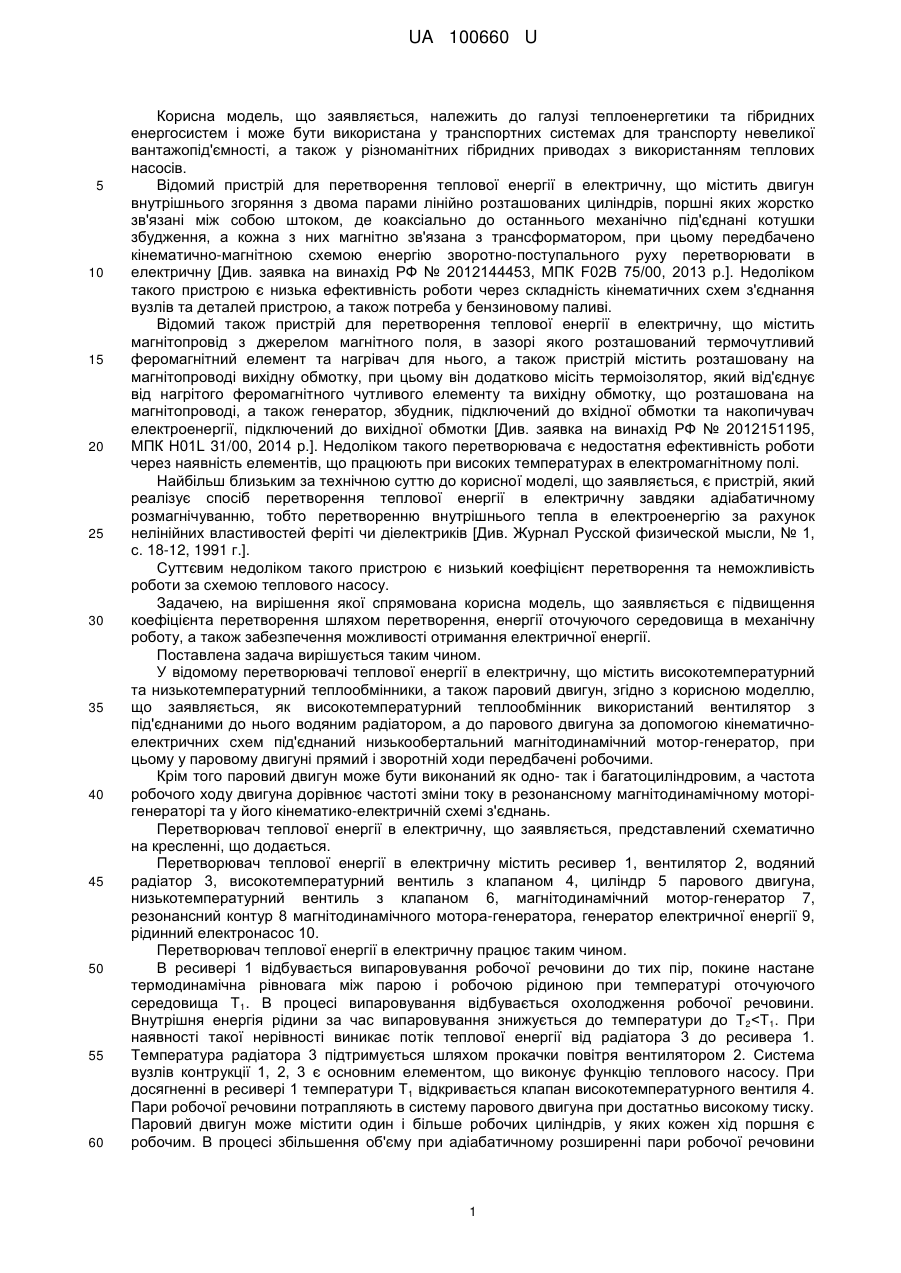

Реферат: Перетворювач теплової енергії в електричну, що містить високотемпературний та низькотемпературний теплообмінники, а також паровий двигун, причому як високотемпературний теплообмінник використаний вентилятор з під'єднаними до нього водяним радіатором, а до парового двигуна за допомогою кінематично-електричних схем під'єднаний низькообертальний магнітодинамічний мотор-генератор, при цьому у паровому двигуні прямий і зворотній ходи передбачені робочими. UA 100660 U (54) ПЕРЕТВОРЮВАЧ ТЕПЛОВОЇ ЕНЕРГІЇ В ЕЛЕКТРИЧНУ UA 100660 U UA 100660 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі теплоенергетики та гібридних енергосистем і може бути використана у транспортних системах для транспорту невеликої вантажопід'ємності, а також у різноманітних гібридних приводах з використанням теплових насосів. Відомий пристрій для перетворення теплової енергії в електричну, що містить двигун внутрішнього згоряння з двома парами лінійно розташованих циліндрів, поршні яких жорстко зв'язані між собою штоком, де коаксіально до останнього механічно під'єднані котушки збудження, а кожна з них магнітно зв'язана з трансформатором, при цьому передбачено кінематично-магнітною схемою енергію зворотно-поступального руху перетворювати в електричну [Див. заявка на винахід РФ № 2012144453, МПК F02B 75/00, 2013 p.]. Недоліком такого пристрою є низька ефективність роботи через складність кінематичних схем з'єднання вузлів та деталей пристрою, а також потреба у бензиновому паливі. Відомий також пристрій для перетворення теплової енергії в електричну, що містить магнітопровід з джерелом магнітного поля, в зазорі якого розташований термочутливий феромагнітний елемент та нагрівач для нього, а також пристрій містить розташовану на магнітопроводі вихідну обмотку, при цьому він додатково місіть термоізолятор, який від'єднує від нагрітого феромагнітного чутливого елементу та вихідну обмотку, що розташована на магнітопроводі, а також генератор, збудник, підключений до вхідної обмотки та накопичувач електроенергії, підключений до вихідної обмотки [Див. заявка на винахід РФ № 2012151195, МПК H01L 31/00, 2014 р.]. Недоліком такого перетворювача є недостатня ефективність роботи через наявність елементів, що працюють при високих температурах в електромагнітному полі. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є пристрій, який реалізує спосіб перетворення теплової енергії в електричну завдяки адіабатичному розмагнічуванню, тобто перетворенню внутрішнього тепла в електроенергію за рахунок нелінійних властивостей феріті чи діелектриків [Див. Журнал Русской физической мысли, № 1, с. 18-12, 1991 г.]. Суттєвим недоліком такого пристрою є низький коефіцієнт перетворення та неможливість роботи за схемою теплового насосу. Задачею, на вирішення якої спрямована корисна модель, що заявляється є підвищення коефіцієнта перетворення шляхом перетворення, енергії оточуючого середовища в механічну роботу, а також забезпечення можливості отримання електричної енергії. Поставлена задача вирішується таким чином. У відомому перетворювачі теплової енергії в електричну, що містить високотемпературний та низькотемпературний теплообмінники, а також паровий двигун, згідно з корисною моделлю, що заявляється, як високотемпературний теплообмінник використаний вентилятор з під'єднаними до нього водяним радіатором, а до парового двигуна за допомогою кінематичноелектричних схем під'єднаний низькообертальний магнітодинамічний мотор-генератор, при цьому у паровому двигуні прямий і зворотній ходи передбачені робочими. Крім того паровий двигун може бути виконаний як одно- так і багатоциліндровим, а частота робочого ходу двигуна дорівнює частоті зміни току в резонансному магнітодинамічному моторігенераторі та у його кінематико-електричній схемі з'єднань. Перетворювач теплової енергії в електричну, що заявляється, представлений схематично на кресленні, що додається. Перетворювач теплової енергії в електричну містить ресивер 1, вентилятор 2, водяний радіатор 3, високотемпературний вентиль з клапаном 4, циліндр 5 парового двигуна, низькотемпературний вентиль з клапаном 6, магнітодинамічний мотор-генератор 7, резонансний контур 8 магнітодинамічного мотора-генератора, генератор електричної енергії 9, рідинний електронасос 10. Перетворювач теплової енергії в електричну працює таким чином. В ресивері 1 відбувається випаровування робочої речовини до тих пір, покине настане термодинамічна рівновага між парою і робочою рідиною при температурі оточуючого середовища Т1. В процесі випаровування відбувається охолодження робочої речовини. Внутрішня енергія рідини за час випаровування знижується до температури до Т2

Дивитися

Додаткова інформація

Автори англійською

Kuts Nadia Hryhorivna, Narushevych Hanna Arkadiivna

Автори російською

Куць Надежда Григорьевна, Гречихин Леонид Иванович, Нарушевич Анна Аркадиевна

МПК / Мітки

МПК: H01L 31/00

Мітки: енергії, перетворювач, теплової, електричну
