Молоток кормодробарки

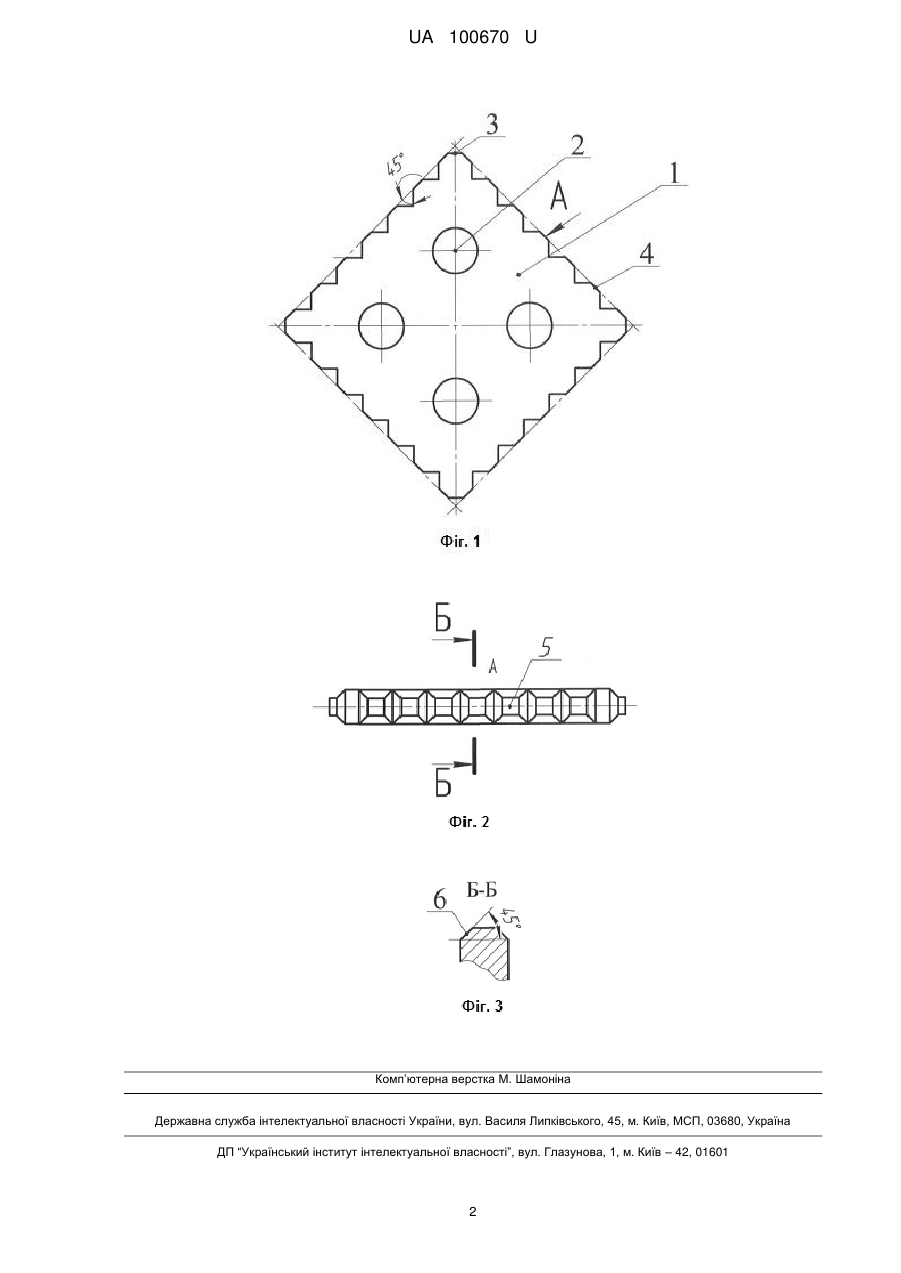

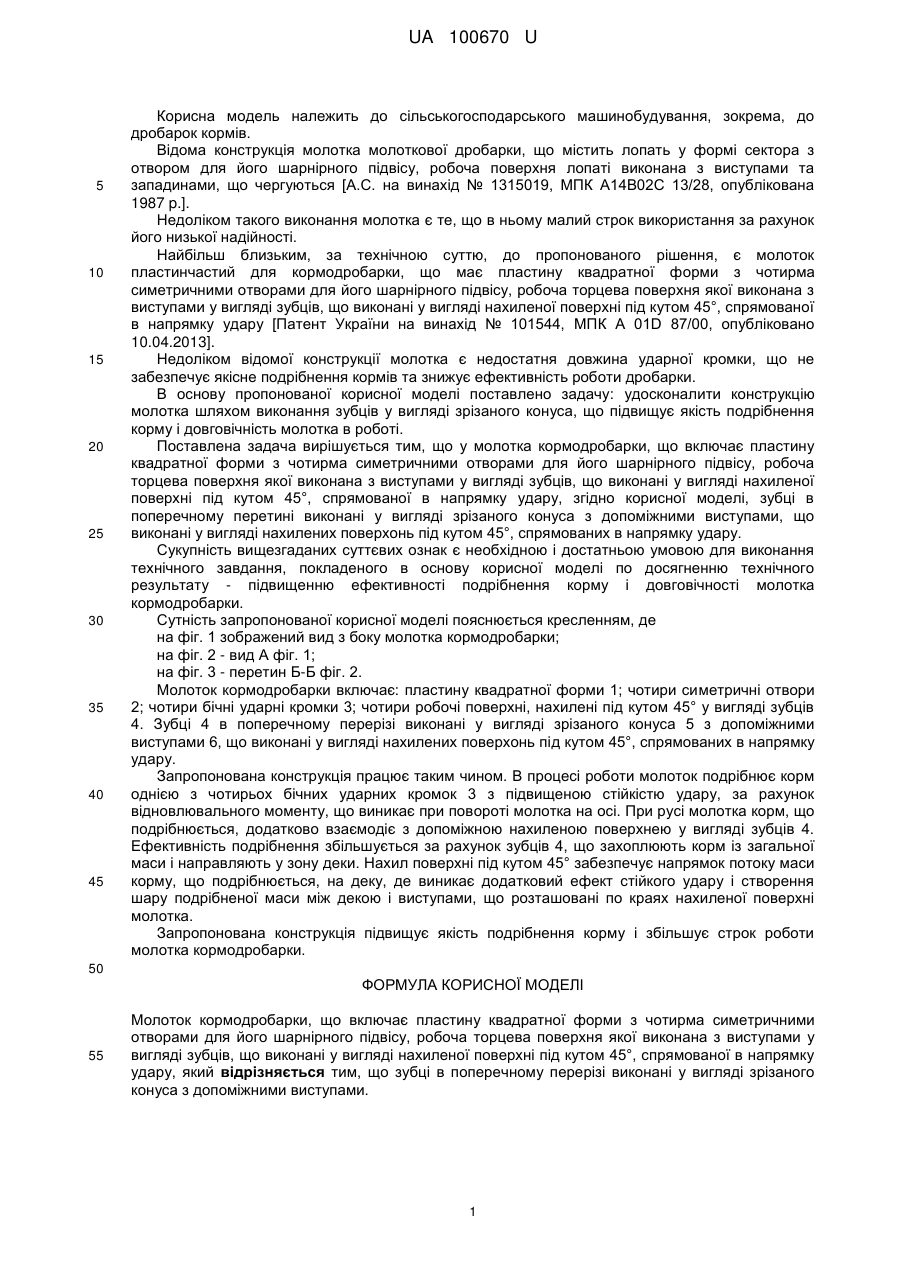

Реферат: Молоток кормодробарки, що включає пластину квадратної форми з отворами для його шарнірного підвісу, робоча торцева поверхня якої вигляді зубців, що виконані у вигляді нахиленої поверхні під кутом 45°, удару. Зубці в поперечному перерізі виконані у вигляді зрізаного виступами. чотирма симетричними виконана з виступами у спрямованої в напрямку конуса з допоміжними UA 100670 U (54) МОЛОТОК КОРМОДРОБАРКИ UA 100670 U UA 100670 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до дробарок кормів. Відома конструкція молотка молоткової дробарки, що містить лопать у формі сектора з отвором для його шарнірного підвісу, робоча поверхня лопаті виконана з виступами та западинами, що чергуються [А.С. на винахід № 1315019, МПК А14В02С 13/28, опублікована 1987 p.]. Недоліком такого виконання молотка є те, що в ньому малий строк використання за рахунок його низької надійності. Найбільш близьким, за технічною суттю, до пропонованого рішення, є молоток пластинчастий для кормодробарки, що має пластину квадратної форми з чотирма симетричними отворами для його шарнірного підвісу, робоча торцева поверхня якої виконана з виступами у вигляді зубців, що виконані у вигляді нахиленої поверхні під кутом 45°, спрямованої в напрямку удару [Патент України на винахід № 101544, МПК A 01D 87/00, опубліковано 10.04.2013]. Недоліком відомої конструкції молотка є недостатня довжина ударної кромки, що не забезпечує якісне подрібнення кормів та знижує ефективність роботи дробарки. В основу пропонованої корисної моделі поставлено задачу: удосконалити конструкцію молотка шляхом виконання зубців у вигляді зрізаного конуса, що підвищує якість подрібнення корму і довговічність молотка в роботі. Поставлена задача вирішується тим, що у молотка кормодробарки, що включає пластину квадратної форми з чотирма симетричними отворами для його шарнірного підвісу, робоча торцева поверхня якої виконана з виступами у вигляді зубців, що виконані у вигляді нахиленої поверхні під кутом 45°, спрямованої в напрямку удару, згідно корисної моделі, зубці в поперечному перетині виконані у вигляді зрізаного конуса з допоміжними виступами, що виконані у вигляді нахилених поверхонь під кутом 45°, спрямованих в напрямку удару. Сукупність вищезгаданих суттєвих ознак є необхідною і достатньою умовою для виконання технічного завдання, покладеного в основу корисної моделі по досягненню технічного результату - підвищенню ефективності подрібнення корму і довговічності молотка кормодробарки. Сутність запропонованої корисної моделі пояснюється кресленням, де на фіг. 1 зображений вид з боку молотка кормодробарки; на фіг. 2 - вид А фіг. 1; на фіг. 3 - перетин Б-Б фіг. 2. Молоток кормодробарки включає: пластину квадратної форми 1; чотири симетричні отвори 2; чотири бічні ударні кромки 3; чотири робочі поверхні, нахилені під кутом 45° у вигляді зубців 4. Зубці 4 в поперечному перерізі виконані у вигляді зрізаного конуса 5 з допоміжними виступами 6, що виконані у вигляді нахилених поверхонь під кутом 45°, спрямованих в напрямку удару. Запропонована конструкція працює таким чином. В процесі роботи молоток подрібнює корм однією з чотирьох бічних ударних кромок 3 з підвищеною стійкістю удару, за рахунок відновлювального моменту, що виникає при повороті молотка на осі. При русі молотка корм, що подрібнюється, додатково взаємодіє з допоміжною нахиленою поверхнею у вигляді зубців 4. Ефективність подрібнення збільшується за рахунок зубців 4, що захоплюють корм із загальної маси і направляють у зону деки. Нахил поверхні під кутом 45° забезпечує напрямок потоку маси корму, що подрібнюється, на деку, де виникає додатковий ефект стійкого удару і створення шару подрібненої маси між декою і виступами, що розташовані по краях нахиленої поверхні молотка. Запропонована конструкція підвищує якість подрібнення корму і збільшує строк роботи молотка кормодробарки. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Молоток кормодробарки, що включає пластину квадратної форми з чотирма симетричними отворами для його шарнірного підвісу, робоча торцева поверхня якої виконана з виступами у вигляді зубців, що виконані у вигляді нахиленої поверхні під кутом 45°, спрямованої в напрямку удару, який відрізняється тим, що зубці в поперечному перерізі виконані у вигляді зрізаного конуса з допоміжними виступами. 1 UA 100670 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
