Голка для промивання лакун мигдалин

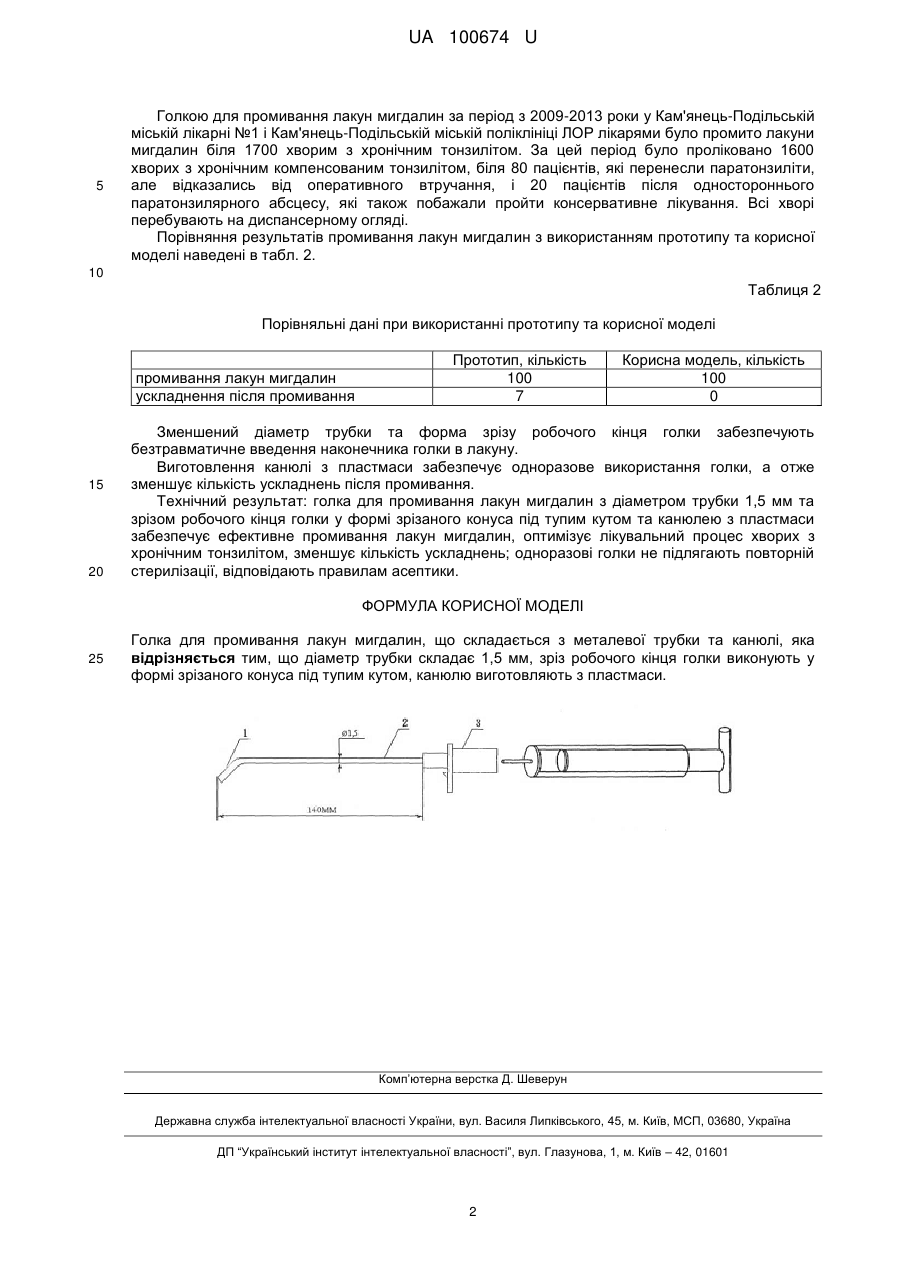

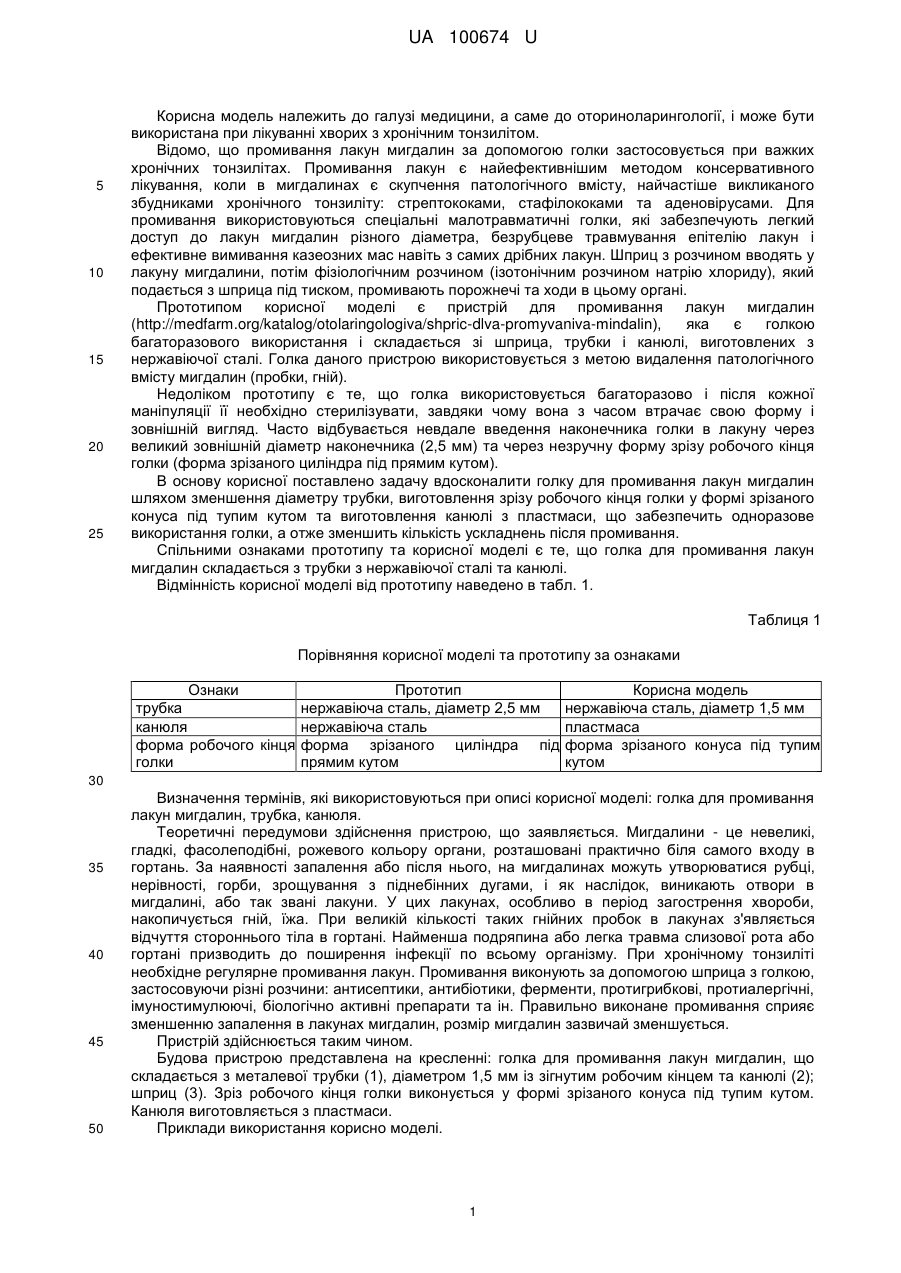

Реферат: Голка для промивання лакун мигдалин складається з металевої трубки та канюлі. Діаметр трубки складає 1,5 мм, зріз робочого кінця голки виконують у формі зрізаного конуса під тупим кутом, канюлю виготовляють з пластмаси. UA 100674 U (54) ГОЛКА ДЛЯ ПРОМИВАННЯ ЛАКУН МИГДАЛИН UA 100674 U UA 100674 U 5 10 15 20 25 Корисна модель належить до галузі медицини, а саме до оториноларингології, і може бути використана при лікуванні хворих з хронічним тонзилітом. Відомо, що промивання лакун мигдалин за допомогою голки застосовується при важких хронічних тонзилітах. Промивання лакун є найефективнішим методом консервативного лікування, коли в мигдалинах є скупчення патологічного вмісту, найчастіше викликаного збудниками хронічного тонзиліту: стрептококами, стафілококами та аденовірусами. Для промивання використовуються спеціальні малотравматичні голки, які забезпечують легкий доступ до лакун мигдалин різного діаметра, безрубцеве травмування епітелію лакун і ефективне вимивання казеозних мас навіть з самих дрібних лакун. Шприц з розчином вводять у лакуну мигдалини, потім фізіологічним розчином (ізотонічним розчином натрію хлориду), який подається з шприца під тиском, промивають порожнечі та ходи в цьому органі. Прототипом корисної моделі є пристрій для промивання лакун мигдалин (http://medfarm.org/katalog/otolaringologiva/shpric-dlva-promyvaniva-mindalin), яка є голкою багаторазового використання і складається зі шприца, трубки і канюлі, виготовлених з нержавіючої сталі. Голка даного пристрою використовується з метою видалення патологічного вмісту мигдалин (пробки, гній). Недоліком прототипу є те, що голка використовується багаторазово і після кожної маніпуляції її необхідно стерилізувати, завдяки чому вона з часом втрачає свою форму і зовнішній вигляд. Часто відбувається невдале введення наконечника голки в лакуну через великий зовнішній діаметр наконечника (2,5 мм) та через незручну форму зрізу робочого кінця голки (форма зрізаного циліндра під прямим кутом). В основу корисної поставлено задачу вдосконалити голку для промивання лакун мигдалин шляхом зменшення діаметру трубки, виготовлення зрізу робочого кінця голки у формі зрізаного конуса під тупим кутом та виготовлення канюлі з пластмаси, що забезпечить одноразове використання голки, а отже зменшить кількість ускладнень після промивання. Спільними ознаками прототипу та корисної моделі є те, що голка для промивання лакун мигдалин складається з трубки з нержавіючої сталі та канюлі. Відмінність корисної моделі від прототипу наведено в табл. 1. Таблиця 1 Порівняння корисної моделі та прототипу за ознаками Ознаки Прототип трубка нержавіюча сталь, діаметр 2,5 мм канюля нержавіюча сталь форма робочого кінця форма зрізаного циліндра під голки прямим кутом Корисна модель нержавіюча сталь, діаметр 1,5 мм пластмаса форма зрізаного конуса під тупим кутом 30 35 40 45 50 Визначення термінів, які використовуються при описі корисної моделі: голка для промивання лакун мигдалин, трубка, канюля. Теоретичні передумови здійснення пристрою, що заявляється. Мигдалини - це невеликі, гладкі, фасолеподібні, рожевого кольору органи, розташовані практично біля самого входу в гортань. За наявності запалення або після нього, на мигдалинах можуть утворюватися рубці, нерівності, горби, зрощування з піднебінних дугами, і як наслідок, виникають отвори в мигдалині, або так звані лакуни. У цих лакунах, особливо в період загострення хвороби, накопичується гній, їжа. При великій кількості таких гнійних пробок в лакунах з'являється відчуття стороннього тіла в гортані. Найменша подряпина або легка травма слизової рота або гортані призводить до поширення інфекції по всьому організму. При хронічному тонзиліті необхідне регулярне промивання лакун. Промивання виконують за допомогою шприца з голкою, застосовуючи різні розчини: антисептики, антибіотики, ферменти, протигрибкові, протиалергічні, імуностимулюючі, біологічно активні препарати та ін. Правильно виконане промивання сприяє зменшенню запалення в лакунах мигдалин, розмір мигдалин зазвичай зменшується. Пристрій здійснюється таким чином. Будова пристрою представлена на кресленні: голка для промивання лакун мигдалин, що складається з металевої трубки (1), діаметром 1,5 мм із зігнутим робочим кінцем та канюлі (2); шприц (3). Зріз робочого кінця голки виконується у формі зрізаного конуса під тупим кутом. Канюля виготовляється з пластмаси. Приклади використання корисно моделі. 1 UA 100674 U 5 Голкою для промивання лакун мигдалин за період з 2009-2013 роки у Кам'янець-Подільській міській лікарні №1 і Кам'янець-Подільській міській поліклініці ЛОР лікарями було промито лакуни мигдалин біля 1700 хворим з хронічним тонзилітом. За цей період було проліковано 1600 хворих з хронічним компенсованим тонзилітом, біля 80 пацієнтів, які перенесли паратонзиліти, але відказались від оперативного втручання, і 20 пацієнтів після одностороннього паратонзилярного абсцесу, які також побажали пройти консервативне лікування. Всі хворі перебувають на диспансерному огляді. Порівняння результатів промивання лакун мигдалин з використанням прототипу та корисної моделі наведені в табл. 2. 10 Таблиця 2 Порівняльні дані при використанні прототипу та корисної моделі промивання лакун мигдалин ускладнення після промивання 15 20 Прототип, кількість 100 7 Корисна модель, кількість 100 0 Зменшений діаметр трубки та форма зрізу робочого кінця голки забезпечують безтравматичне введення наконечника голки в лакуну. Виготовлення канюлі з пластмаси забезпечує одноразове використання голки, а отже зменшує кількість ускладнень після промивання. Технічний результат: голка для промивання лакун мигдалин з діаметром трубки 1,5 мм та зрізом робочого кінця голки у формі зрізаного конуса під тупим кутом та канюлею з пластмаси забезпечує ефективне промивання лакун мигдалин, оптимізує лікувальний процес хворих з хронічним тонзилітом, зменшує кількість ускладнень; одноразові голки не підлягають повторній стерилізації, відповідають правилам асептики. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Голка для промивання лакун мигдалин, що складається з металевої трубки та канюлі, яка відрізняється тим, що діаметр трубки складає 1,5 мм, зріз робочого кінця голки виконують у формі зрізаного конуса під тупим кутом, канюлю виготовляють з пластмаси. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
