Плиткоріз для прямолінійної та фігурної різки

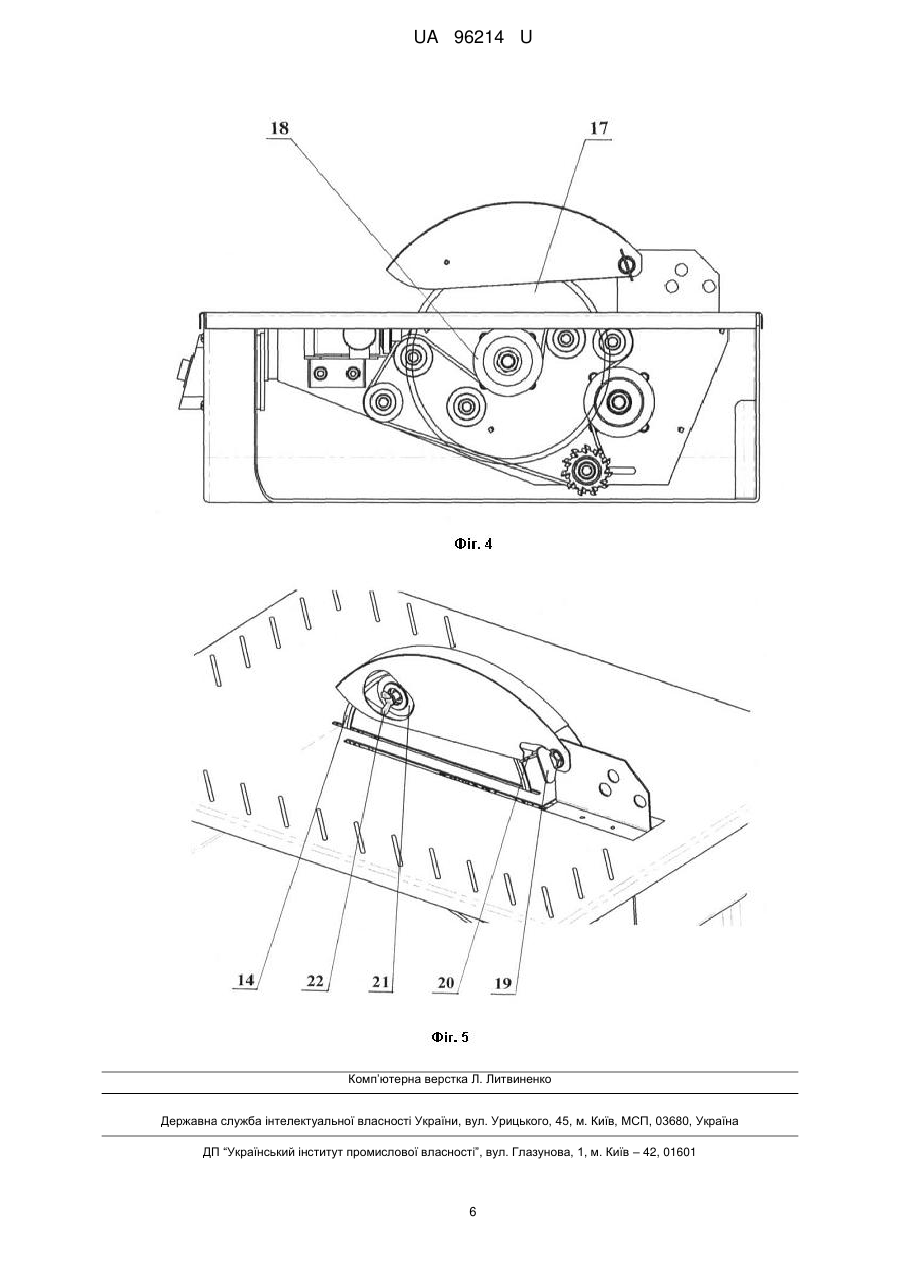

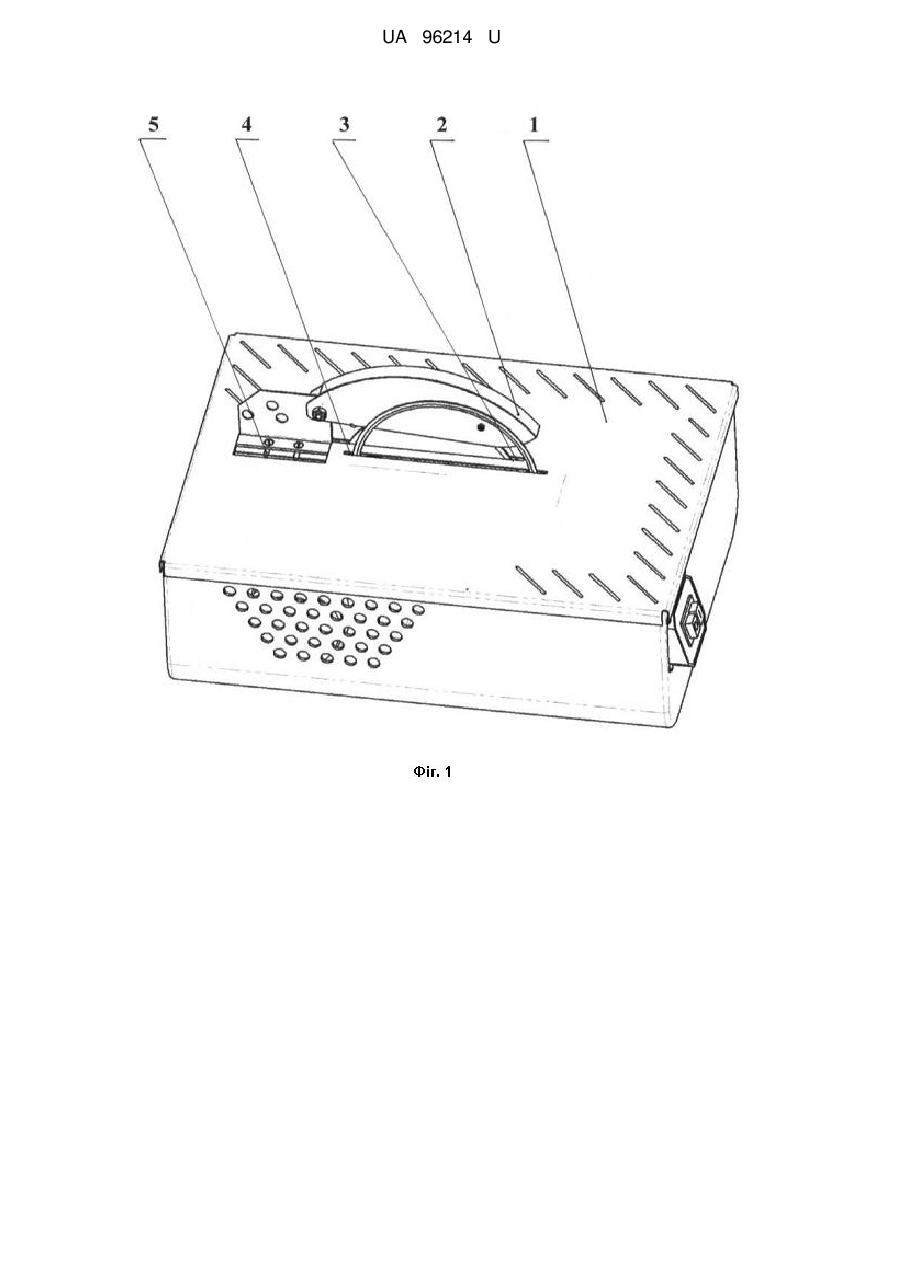

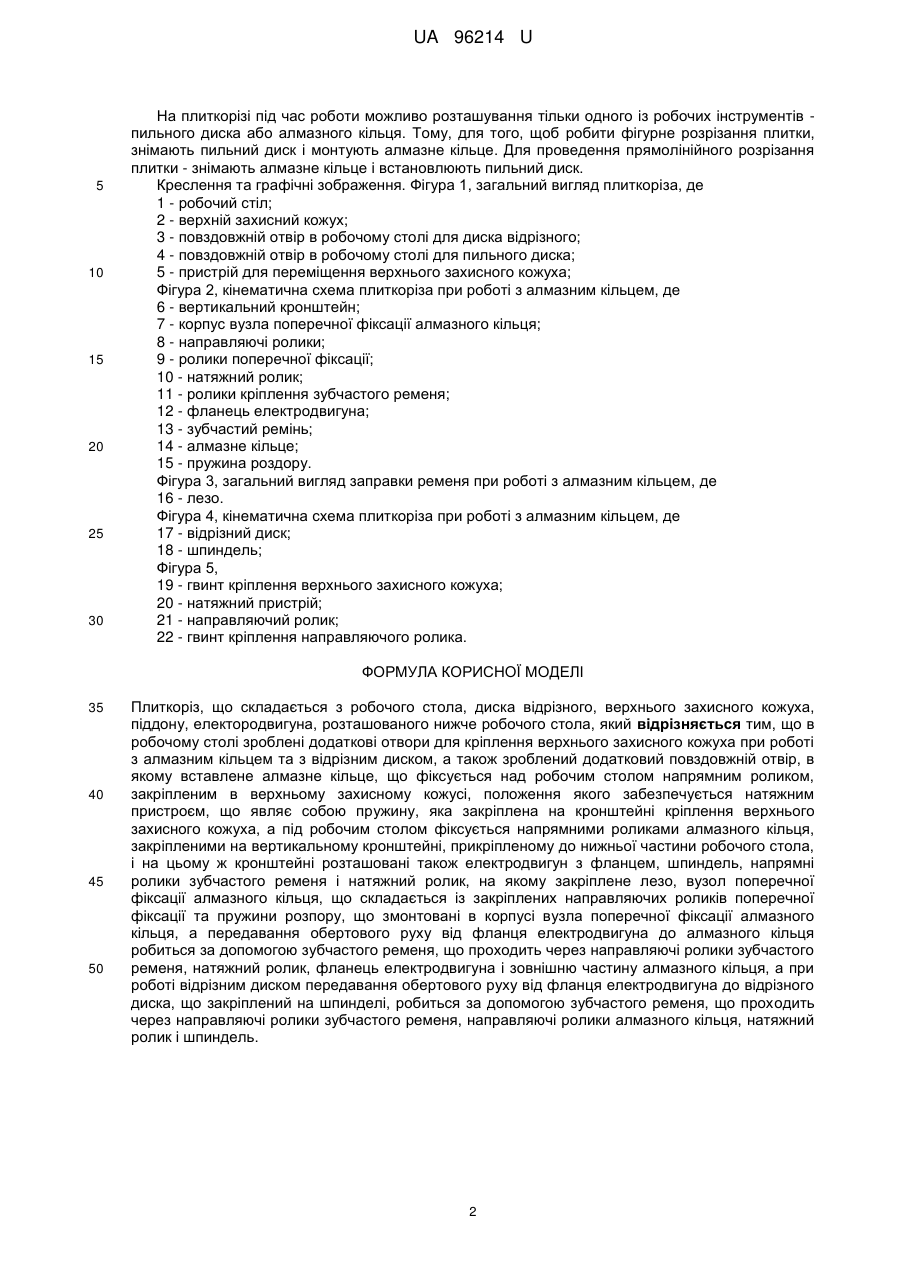

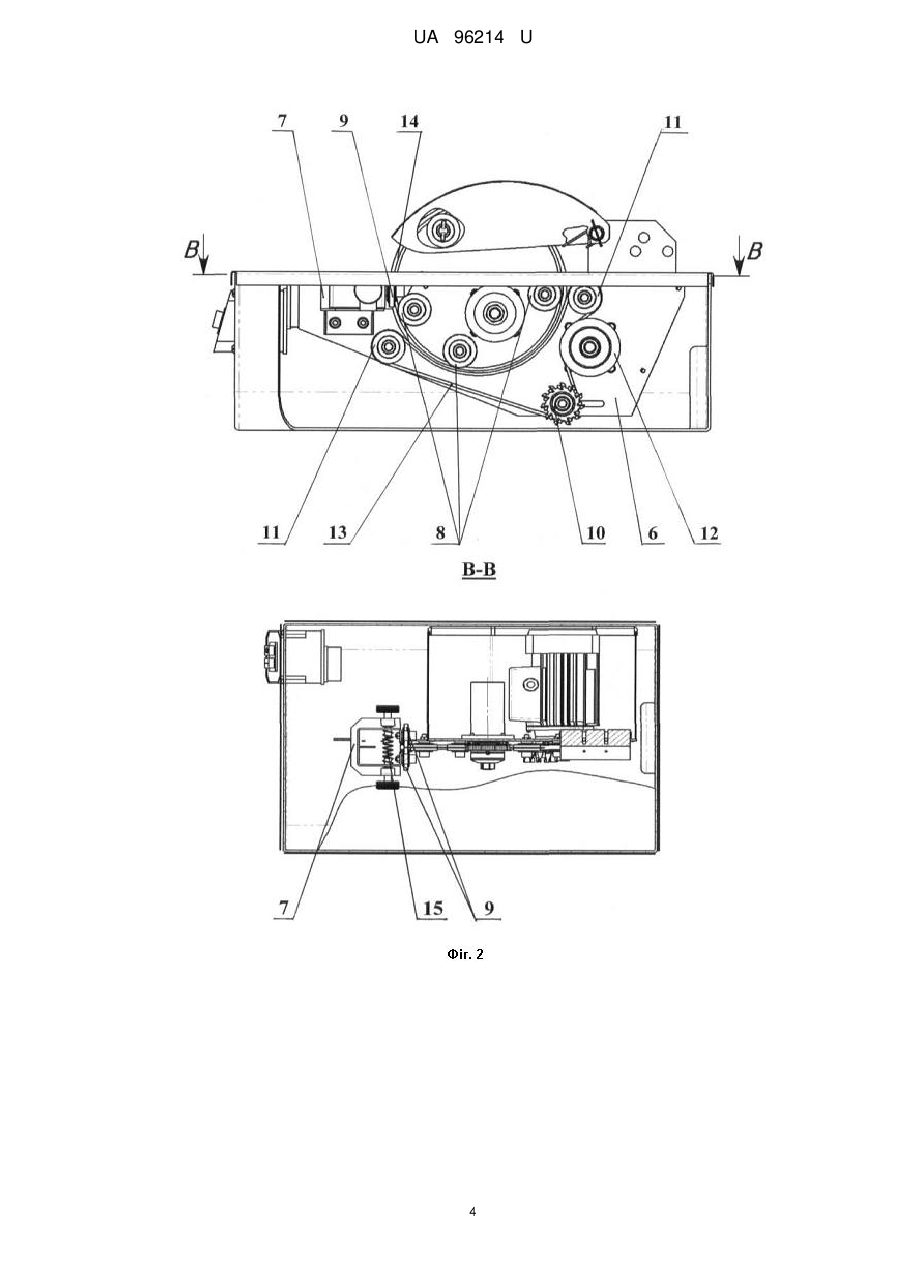

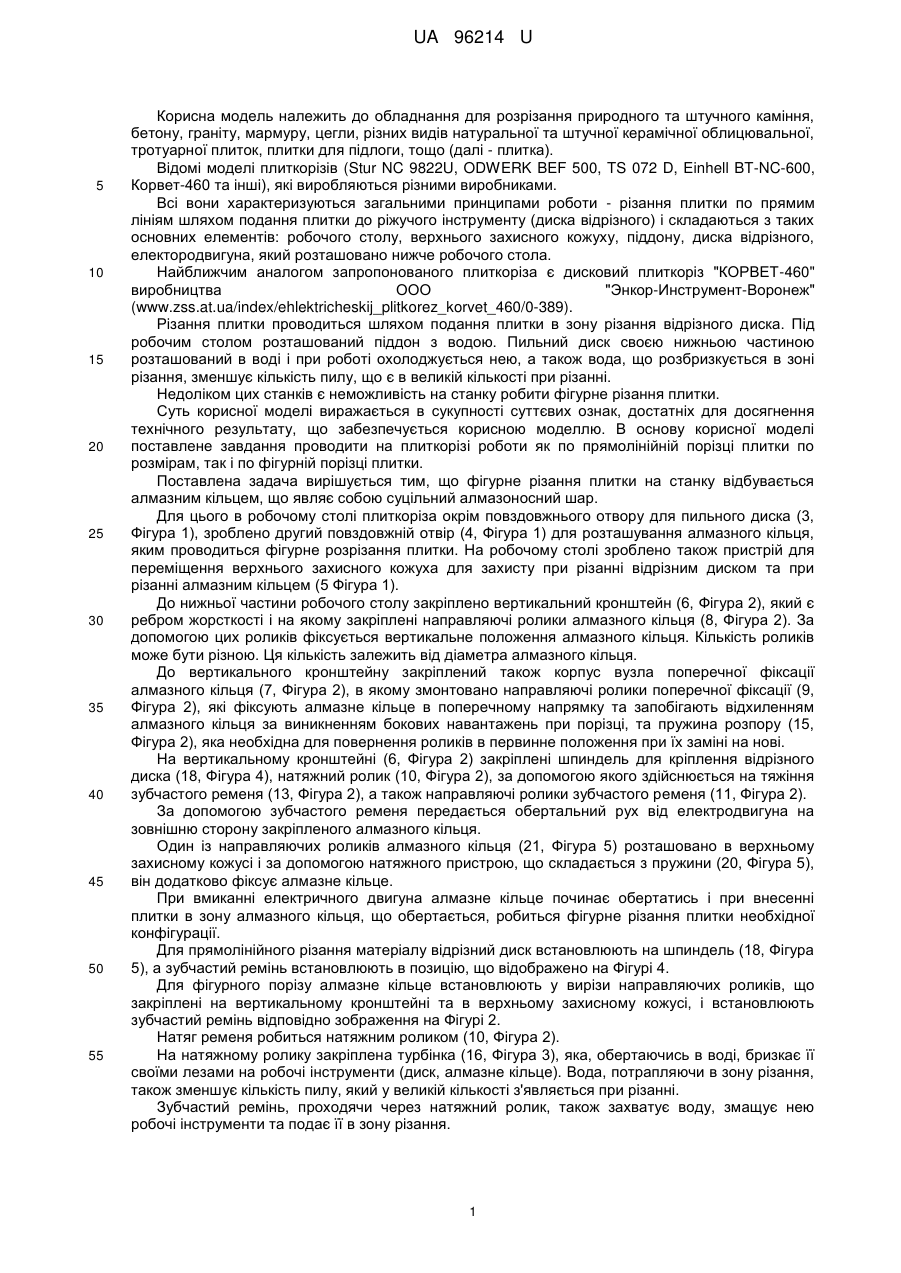

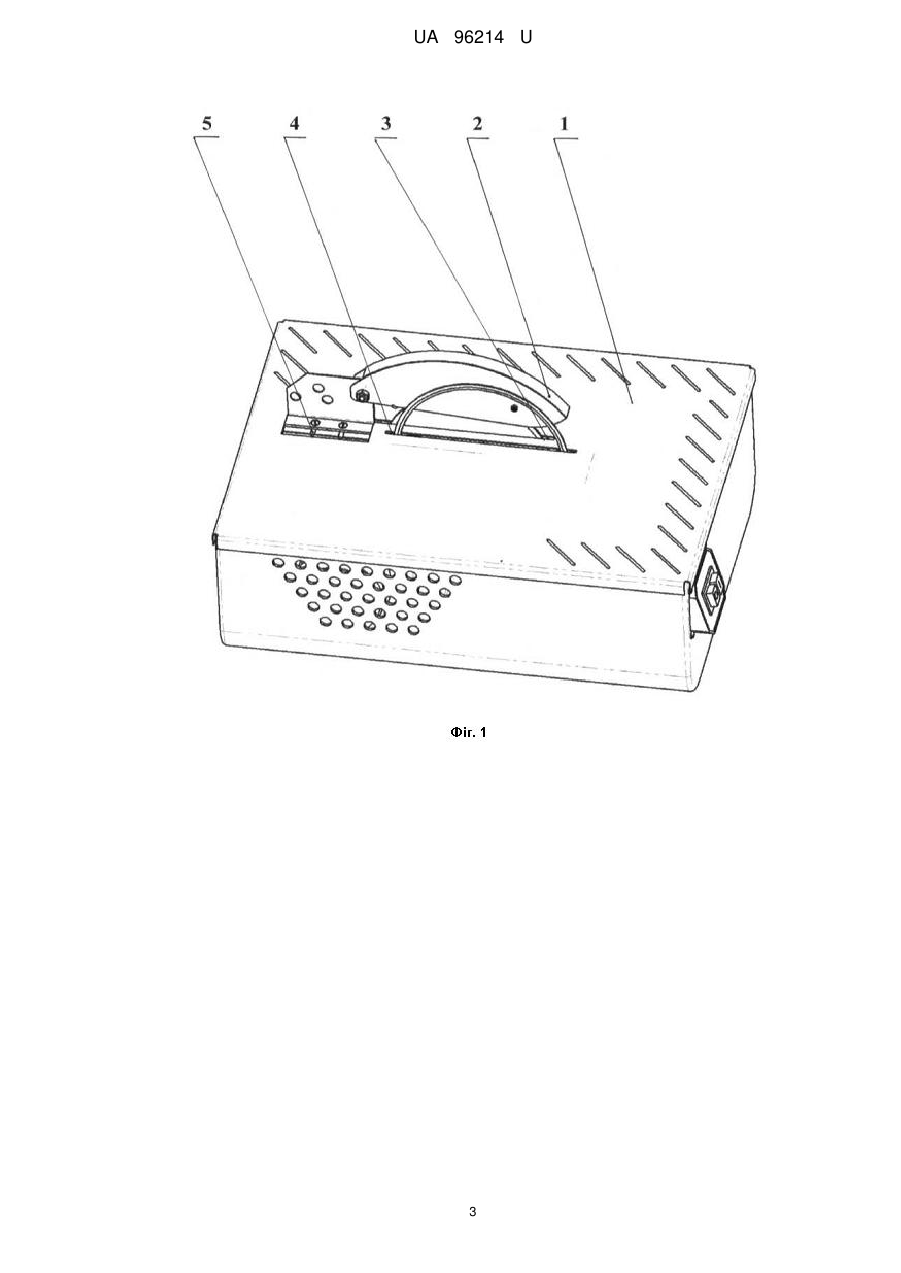

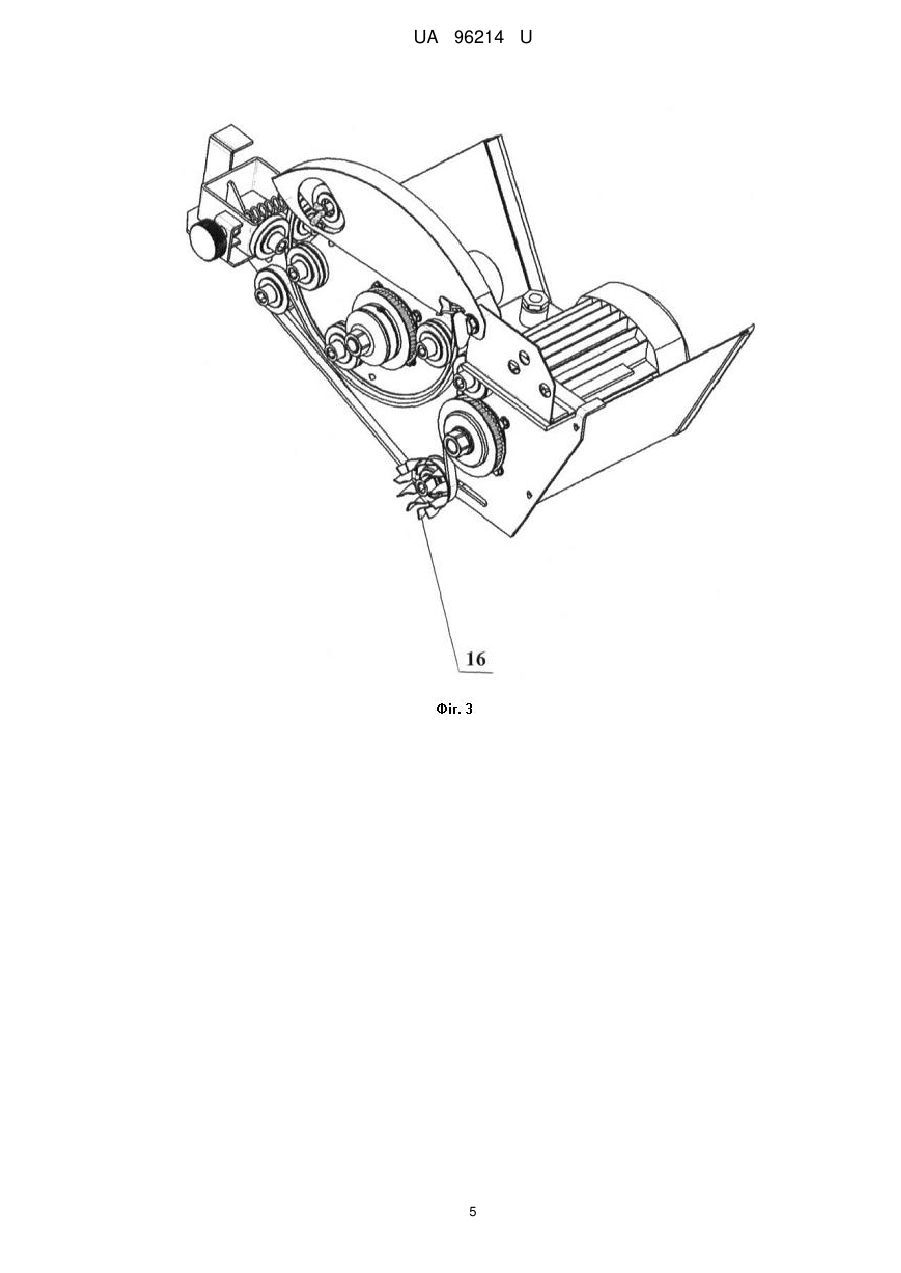

Реферат: Плиткоріз, що складається з робочого стола, диска відрізного, верхнього захисного кожуха, піддону, електородвигуна, розташованого нижче робочого стола, причому в робочому столі зроблені додаткові отвори для кріплення верхнього захисного кожуха при роботі з алмазним кільцем та з відрізним диском, а також зроблений додатковий повздовжній отвір, в якому вставлене алмазне кільце, що фіксується над робочим столом напрямним роликом, закріпленим в верхньому захисному кожусі, положення якого забезпечується натяжним пристроєм, що являє собою пружину, яка закріплена на кронштейні кріплення верхнього захисного кожуха, а під робочим столом фіксується напрямними роликами алмазного кільця, закріпленими на вертикальному кронштейні, прикріпленому до нижньої частини робочого стола, і на цьому ж кронштейні розташовані також електродвигун з фланцем, шпиндель, напрямні ролики зубчастого ременя і натяжний ролик, на якому закріплене лезо, вузол поперечної фіксації алмазного кільця, що складається із закріплених направляючих роликів поперечної фіксації та пружини розпору, що змонтовані в корпусі вузла поперечної фіксації алмазного кільця, а передавання обертового руху від фланця електродвигуна до алмазного кільця робиться за допомогою зубчастого ременя, що проходить через направляючі ролики зубчастого ременя, натяжний ролик, фланець електродвигуна і зовнішню частину алмазного кільця, а при роботі відрізним диском передавання обертового руху від фланця електродвигуна до відрізного диска, що закріплений на шпинделі, робиться за допомогою зубчастого ременя, що проходить через направляючі ролики зубчастого ременя, направляючі ролики алмазного кільця, натяжний ролик і шпиндель. UA 96214 U (12) UA 96214 U UA 96214 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для розрізання природного та штучного каміння, бетону, граніту, мармуру, цегли, різних видів натуральної та штучної керамічної облицювальної, тротуарної плиток, плитки для підлоги, тощо (далі - плитка). Відомі моделі плиткорізів (Stur NC 9822U, ODWERK BEF 500, TS 072 D, Einhell BT-NC-600, Корвет-460 та інші), які виробляються різними виробниками. Всі вони характеризуються загальними принципами роботи - різання плитки по прямим лініям шляхом подання плитки до ріжучого інструменту (диска відрізного) і складаються з таких основних елементів: робочого столу, верхнього захисного кожуху, піддону, диска відрізного, електородвигуна, який розташовано нижче робочого стола. Найближчим аналогом запропонованого плиткоріза є дисковий плиткоріз "КОРВЕТ-460" виробництва ООО "Энкор-Инструмент-Воронеж" (www.zss.at.ua/index/ehlektricheskij_plitkorez_korvet_460/0-389). Різання плитки проводиться шляхом подання плитки в зону різання відрізного диска. Під робочим столом розташований піддон з водою. Пильний диск своєю нижньою частиною розташований в воді і при роботі охолоджується нею, а також вода, що розбризкується в зоні різання, зменшує кількість пилу, що є в великій кількості при різанні. Недоліком цих станків є неможливість на станку робити фігурне різання плитки. Суть корисної моделі виражається в сукупності суттєвих ознак, достатніх для досягнення технічного результату, що забезпечується корисною моделлю. В основу корисної моделі поставлене завдання проводити на плиткорізі роботи як по прямолінійній порізці плитки по розмірам, так і по фігурній порізці плитки. Поставлена задача вирішується тим, що фігурне різання плитки на станку відбувається алмазним кільцем, що являє собою суцільний алмазоносний шар. Для цього в робочому столі плиткоріза окрім повздовжнього отвору для пильного диска (3, Фігура 1), зроблено другий повздовжній отвір (4, Фігура 1) для розташування алмазного кільця, яким проводиться фігурне розрізання плитки. На робочому столі зроблено також пристрій для переміщення верхнього захисного кожуха для захисту при різанні відрізним диском та при різанні алмазним кільцем (5 Фігура 1). До нижньої частини робочого столу закріплено вертикальний кронштейн (6, Фігура 2), який є ребром жорсткості і на якому закріплені направляючі ролики алмазного кільця (8, Фігура 2). За допомогою цих роликів фіксується вертикальне положення алмазного кільця. Кількість роликів може бути різною. Ця кількість залежить від діаметра алмазного кільця. До вертикального кронштейну закріплений також корпус вузла поперечної фіксації алмазного кільця (7, Фігура 2), в якому змонтовано направляючі ролики поперечної фіксації (9, Фігура 2), які фіксують алмазне кільце в поперечному напрямку та запобігають відхиленнямалмазного кільця за виникненням бокових навантажень при порізці, та пружина розпору (15, Фігура 2), яка необхідна для повернення роликів в первинне положення при їх заміні на нові. На вертикальному кронштейні (6, Фігура 2) закріплені шпиндель для кріплення відрізного диска (18, Фігура 4), натяжний ролик (10, Фігура 2), за допомогою якого здійснюється на тяжіння зубчастого ременя (13, Фігура 2), а також направляючі ролики зубчастого ременя (11, Фігура 2). За допомогою зубчастого ременя передається обертальний рух від електродвигуна на зовнішню сторону закріпленого алмазного кільця. Один із направляючих роликів алмазного кільця (21, Фігура 5) розташовано в верхньому захисному кожусі і за допомогою натяжного пристрою, що складається з пружини (20, Фігура 5), він додатково фіксує алмазне кільце. При вмиканні електричного двигуна алмазне кільце починає обертатись і при внесенні плитки в зону алмазного кільця, що обертається, робиться фігурне різання плитки необхідної конфігурації. Для прямолінійного різання матеріалу відрізний диск встановлюють на шпиндель (18, Фігура 5), а зубчастий ремінь встановлюють в позицію, що відображено на Фігурі 4. Для фігурного порізу алмазне кільце встановлюють у вирізи направляючих роликів, що закріплені на вертикальному кронштейні та в верхньому захисному кожусі, і встановлюють зубчастий ремінь відповідно зображення на Фігурі 2. Натяг ременя робиться натяжним роликом (10, Фігура 2). На натяжному ролику закріплена турбінка (16, Фігура 3), яка, обертаючись в воді, бризкає її своїми лезами на робочі інструменти (диск, алмазне кільце). Вода, потрапляючи в зону різання, також зменшує кількість пилу, який у великій кількості з'являється при різанні. Зубчастий ремінь, проходячи через натяжний ролик, також захватує воду, змащує нею робочі інструменти та подає її в зону різання. 1 UA 96214 U 5 10 15 20 25 30 На плиткорізі під час роботи можливо розташування тільки одного із робочих інструментів пильного диска або алмазного кільця. Тому, для того, щоб робити фігурне розрізання плитки, знімають пильний диск і монтують алмазне кільце. Для проведення прямолінійного розрізання плитки - знімають алмазне кільце і встановлюють пильний диск. Креслення та графічні зображення. Фігура 1, загальний вигляд плиткоріза, де 1 - робочий стіл; 2 - верхній захисний кожух; 3 - повздовжній отвір в робочому столі для диска відрізного; 4 - повздовжній отвір в робочому столі для пильного диска; 5 - пристрій для переміщення верхнього захисного кожуха; Фігура 2, кінематична схема плиткоріза при роботі з алмазним кільцем, де 6 - вертикальний кронштейн; 7 - корпус вузла поперечної фіксації алмазного кільця; 8 - направляючі ролики; 9 - ролики поперечної фіксації; 10 - натяжний ролик; 11 - ролики кріплення зубчастого ременя; 12 - фланець електродвигуна; 13 - зубчастий ремінь; 14 - алмазне кільце; 15 - пружина роздору. Фігура 3, загальний вигляд заправки ременя при роботі з алмазним кільцем, де 16 - лезо. Фігура 4, кінематична схема плиткоріза при роботі з алмазним кільцем, де 17 - відрізний диск; 18 - шпиндель; Фігура 5, 19 - гвинт кріплення верхнього захисного кожуха; 20 - натяжний пристрій; 21 - направляючий ролик; 22 - гвинт кріплення направляючого ролика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Плиткоріз, що складається з робочого стола, диска відрізного, верхнього захисного кожуха, піддону, електородвигуна, розташованого нижче робочого стола, який відрізняється тим, що в робочому столі зроблені додаткові отвори для кріплення верхнього захисного кожуха при роботі з алмазним кільцем та з відрізним диском, а також зроблений додатковий повздовжній отвір, в якому вставлене алмазне кільце, що фіксується над робочим столом напрямним роликом, закріпленим в верхньому захисному кожусі, положення якого забезпечується натяжним пристроєм, що являє собою пружину, яка закріплена на кронштейні кріплення верхнього захисного кожуха, а під робочим столом фіксується напрямними роликами алмазного кільця, закріпленими на вертикальному кронштейні, прикріпленому до нижньої частини робочого стола, і на цьому ж кронштейні розташовані також електродвигун з фланцем, шпиндель, напрямні ролики зубчастого ременя і натяжний ролик, на якому закріплене лезо, вузол поперечної фіксації алмазного кільця, що складається із закріплених направляючих роликів поперечної фіксації та пружини розпору, що змонтовані в корпусі вузла поперечної фіксації алмазного кільця, а передавання обертового руху від фланця електродвигуна до алмазного кільця робиться за допомогою зубчастого ременя, що проходить через направляючі ролики зубчастого ременя, натяжний ролик, фланець електродвигуна і зовнішню частину алмазного кільця, а при роботі відрізним диском передавання обертового руху від фланця електродвигуна до відрізного диска, що закріплений на шпинделі, робиться за допомогою зубчастого ременя, що проходить через направляючі ролики зубчастого ременя, направляючі ролики алмазного кільця, натяжний ролик і шпиндель. 2 UA 96214 U 3 UA 96214 U 4 UA 96214 U 5 UA 96214 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
