Багаточашковий абразивний інструмент з привідними чашками

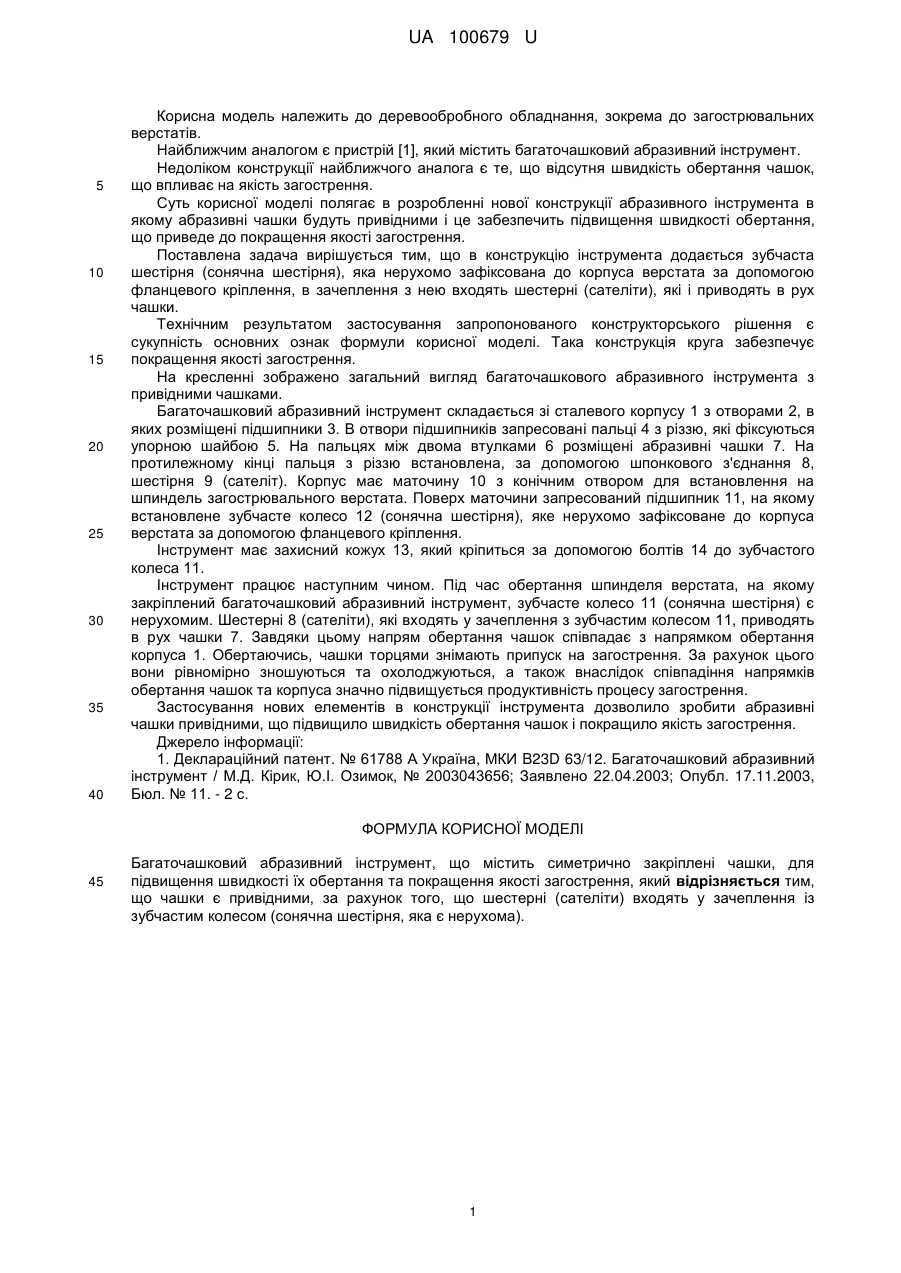

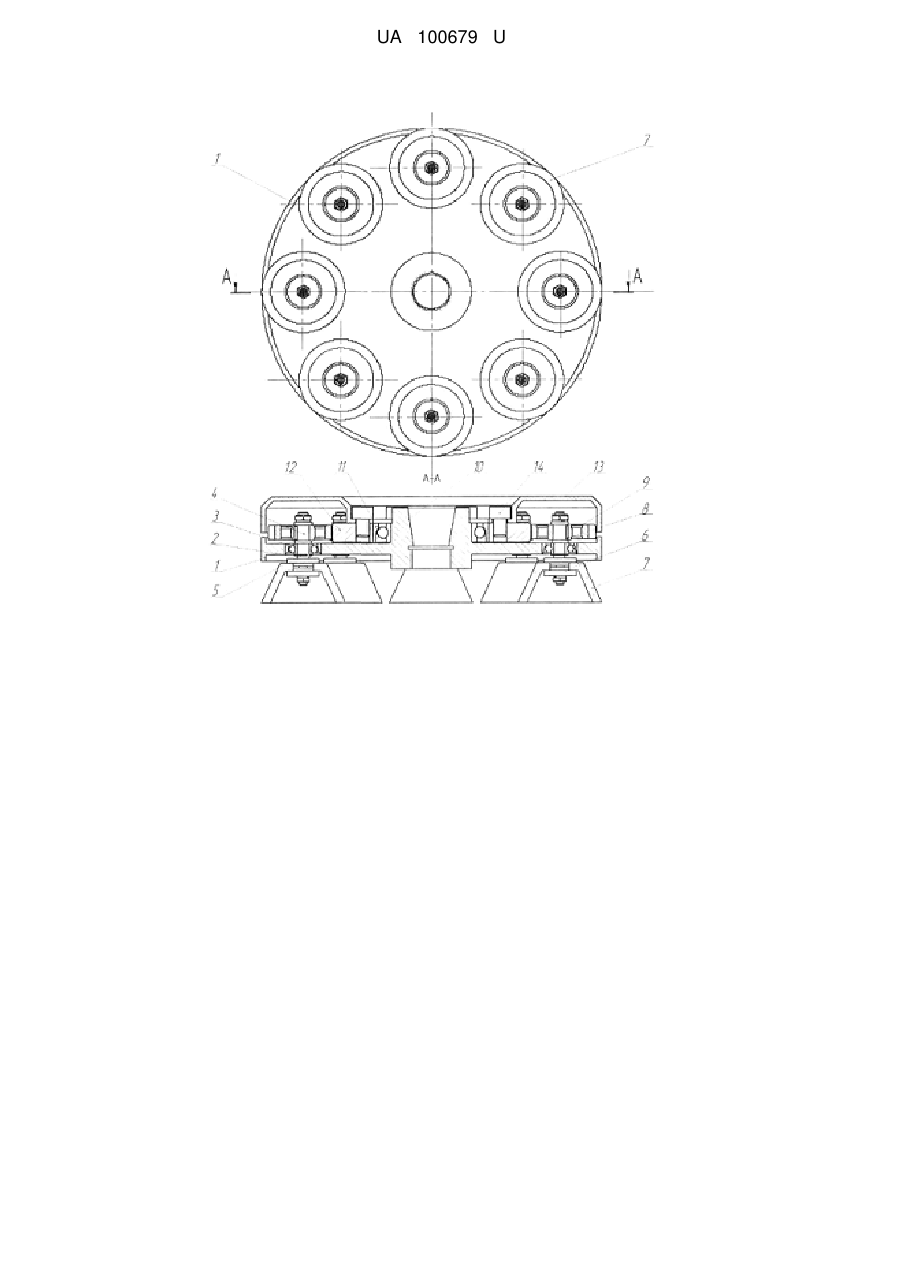

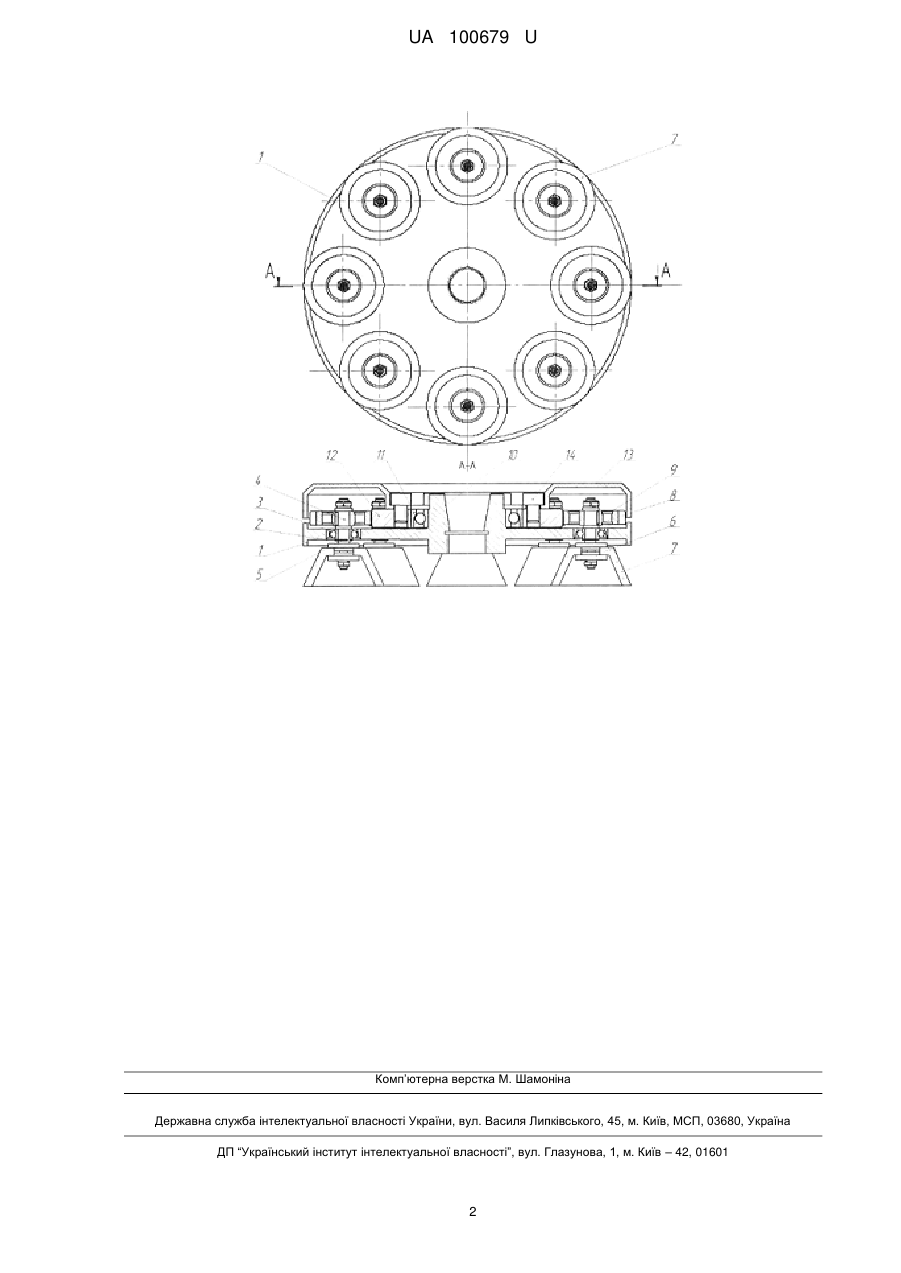

Реферат: Багаточашковий абразивний інструмент містить симетрично закріплені чашки. Чашки є привідними, за рахунок того, що шестерні (сателіти) входять у зачеплення із зубчастим колесом (сонячна шестірня, яка є нерухома). UA 100679 U (12) UA 100679 U UA 100679 U 5 10 15 20 25 30 35 40 Корисна модель належить до деревообробного обладнання, зокрема до загострювальних верстатів. Найближчим аналогом є пристрій [1], який містить багаточашковий абразивний інструмент. Недоліком конструкції найближчого аналога є те, що відсутня швидкість обертання чашок, що впливає на якість загострення. Суть корисної моделі полягає в розробленні нової конструкції абразивного інструмента в якому абразивні чашки будуть привідними і це забезпечить підвищення швидкості обертання, що приведе до покращення якості загострення. Поставлена задача вирішується тим, що в конструкцію інструмента додається зубчаста шестірня (сонячна шестірня), яка нерухомо зафіксована до корпуса верстата за допомогою фланцевого кріплення, в зачеплення з нею входять шестерні (сателіти), які і приводять в рух чашки. Технічним результатом застосування запропонованого конструкторського рішення є сукупність основних ознак формули корисної моделі. Така конструкція круга забезпечує покращення якості загострення. На кресленні зображено загальний вигляд багаточашкового абразивного інструмента з привідними чашками. Багаточашковий абразивний інструмент складається зі сталевого корпусу 1 з отворами 2, в яких розміщені підшипники 3. В отвори підшипників запресовані пальці 4 з різзю, які фіксуються упорною шайбою 5. На пальцях між двома втулками 6 розміщені абразивні чашки 7. На протилежному кінці пальця з різзю встановлена, за допомогою шпонкового з'єднання 8, шестірня 9 (сателіт). Корпус має маточину 10 з конічним отвором для встановлення на шпиндель загострювального верстата. Поверх маточини запресований підшипник 11, на якому встановлене зубчасте колесо 12 (сонячна шестірня), яке нерухомо зафіксоване до корпуса верстата за допомогою фланцевого кріплення. Інструмент має захисний кожух 13, який кріпиться за допомогою болтів 14 до зубчастого колеса 11. Інструмент працює наступним чином. Під час обертання шпинделя верстата, на якому закріплений багаточашковий абразивний інструмент, зубчасте колесо 11 (сонячна шестірня) є нерухомим. Шестерні 8 (сателіти), які входять у зачеплення з зубчастим колесом 11, приводять в рух чашки 7. Завдяки цьому напрям обертання чашок співпадає з напрямком обертання корпуса 1. Обертаючись, чашки торцями знімають припуск на загострення. За рахунок цього вони рівномірно зношуються та охолоджуються, а також внаслідок співпадіння напрямків обертання чашок та корпуса значно підвищується продуктивність процесу загострення. Застосування нових елементів в конструкції інструмента дозволило зробити абразивні чашки привідними, що підвищило швидкість обертання чашок і покращило якість загострення. Джерело інформації: 1. Деклараційний патент. № 61788 А Україна, МКИ B23D 63/12. Багаточашковий абразивний інструмент / М.Д. Кірик, Ю.І. Озимок, № 2003043656; Заявлено 22.04.2003; Опубл. 17.11.2003, Бюл. № 11. - 2 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Багаточашковий абразивний інструмент, що містить симетрично закріплені чашки, для підвищення швидкості їх обертання та покращення якості загострення, який відрізняється тим, що чашки є привідними, за рахунок того, що шестерні (сателіти) входять у зачеплення із зубчастим колесом (сонячна шестірня, яка є нерухома). 1 UA 100679 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
