Ректифікаційна колона

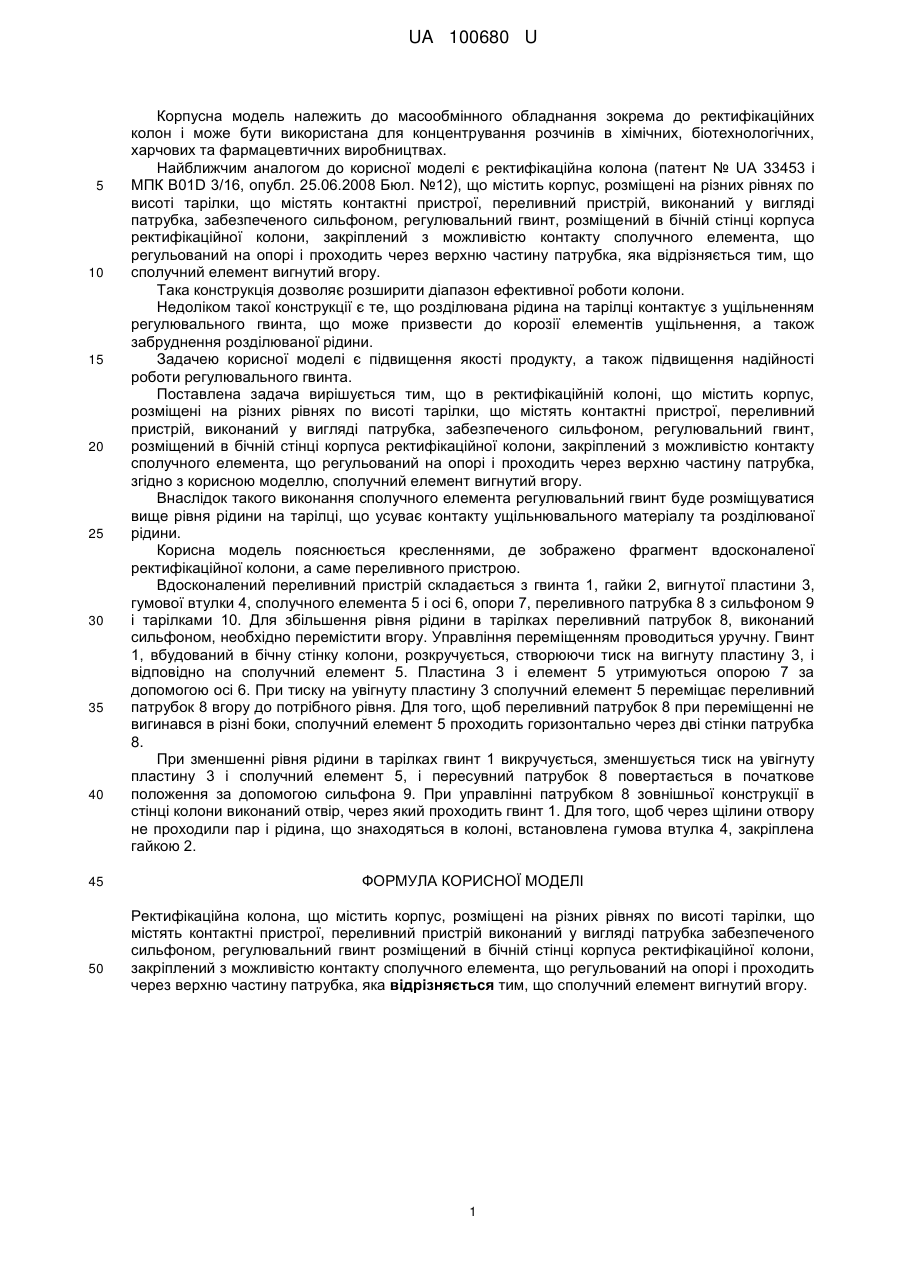

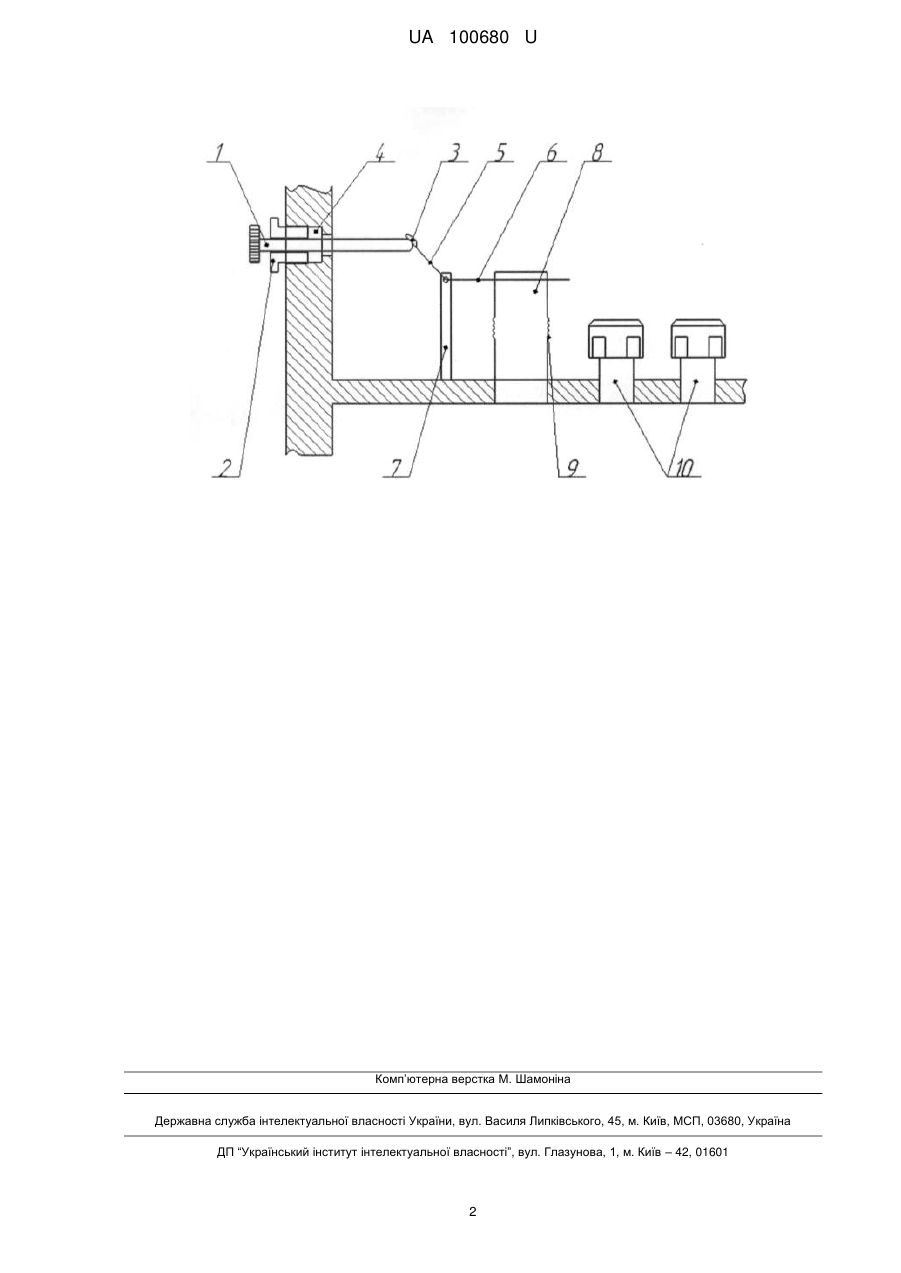

Реферат: Ректифікаційна колона містить корпус, розміщені на різних рівнях по висоті тарілки, що містять контактні пристрої, переливний пристрій виконаний у вигляді патрубка забезпеченого сильфоном, регулювальний гвинт, розміщений в бічній стінці корпуса ректифікаційної колони, закріплений з можливістю контакту сполучного елемента, що регульований на опорі і проходить через верхню частину патрубка. Сполучний елемент вигнутий вгору. UA 100680 U (54) РЕКТИФІКАЦІЙНА КОЛОНА UA 100680 U UA 100680 U 5 10 15 20 25 30 35 40 45 50 Корпусна модель належить до масообмінного обладнання зокрема до ректифікаційних колон і може бути використана для концентрування розчинів в хімічних, біотехнологічних, харчових та фармацевтичних виробництвах. Найближчим аналогом до корисної моделі є ректифікаційна колона (патент № UA 33453 і МПК B01D 3/16, опубл. 25.06.2008 Бюл. №12), що містить корпус, розміщені на різних рівнях по висоті тарілки, що містять контактні пристрої, переливний пристрій, виконаний у вигляді патрубка, забезпеченого сильфоном, регулювальний гвинт, розміщений в бічній стінці корпуса ректифікаційної колони, закріплений з можливістю контакту сполучного елемента, що регульований на опорі і проходить через верхню частину патрубка, яка відрізняється тим, що сполучний елемент вигнутий вгору. Така конструкція дозволяє розширити діапазон ефективної роботи колони. Недоліком такої конструкції є те, що розділювана рідина на тарілці контактує з ущільненням регулювального гвинта, що може призвести до корозії елементів ущільнення, а також забруднення розділюваної рідини. Задачею корисної моделі є підвищення якості продукту, а також підвищення надійності роботи регулювального гвинта. Поставлена задача вирішується тим, що в ректифікаційній колоні, що містить корпус, розміщені на різних рівнях по висоті тарілки, що містять контактні пристрої, переливний пристрій, виконаний у вигляді патрубка, забезпеченого сильфоном, регулювальний гвинт, розміщений в бічній стінці корпуса ректифікаційної колони, закріплений з можливістю контакту сполучного елемента, що регульований на опорі і проходить через верхню частину патрубка, згідно з корисною моделлю, сполучний елемент вигнутий вгору. Внаслідок такого виконання сполучного елемента регулювальний гвинт буде розміщуватися вище рівня рідини на тарілці, що усуває контакту ущільнювального матеріалу та розділюваної рідини. Корисна модель пояснюється кресленнями, де зображено фрагмент вдосконаленої ректифікаційної колони, а саме переливного пристрою. Вдосконалений переливний пристрій складається з гвинта 1, гайки 2, вигнутої пластини 3, гумової втулки 4, сполучного елемента 5 і осі 6, опори 7, переливного патрубка 8 з сильфоном 9 і тарілками 10. Для збільшення рівня рідини в тарілках переливний патрубок 8, виконаний сильфоном, необхідно перемістити вгору. Управління переміщенням проводиться уручну. Гвинт 1, вбудований в бічну стінку колони, розкручується, створюючи тиск на вигнуту пластину 3, і відповідно на сполучний елемент 5. Пластина 3 і елемент 5 утримуються опорою 7 за допомогою осі 6. При тиску на увігнуту пластину 3 сполучний елемент 5 переміщає переливний патрубок 8 вгору до потрібного рівня. Для того, щоб переливний патрубок 8 при переміщенні не вигинався в різні боки, сполучний елемент 5 проходить горизонтально через дві стінки патрубка 8. При зменшенні рівня рідини в тарілках гвинт 1 викручується, зменшується тиск на увігнуту пластину 3 і сполучний елемент 5, і пересувний патрубок 8 повертається в початкове положення за допомогою сильфона 9. При управлінні патрубком 8 зовнішньої конструкції в стінці колони виконаний отвір, через який проходить гвинт 1. Для того, щоб через щілини отвору не проходили пар і рідина, що знаходяться в колоні, встановлена гумова втулка 4, закріплена гайкою 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ректифікаційна колона, що містить корпус, розміщені на різних рівнях по висоті тарілки, що містять контактні пристрої, переливний пристрій виконаний у вигляді патрубка забезпеченого сильфоном, регулювальний гвинт розміщений в бічній стінці корпуса ректифікаційної колони, закріплений з можливістю контакту сполучного елемента, що регульований на опорі і проходить через верхню частину патрубка, яка відрізняється тим, що сполучний елемент вигнутий вгору. 1 UA 100680 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
