Зміщуваний токарний центр

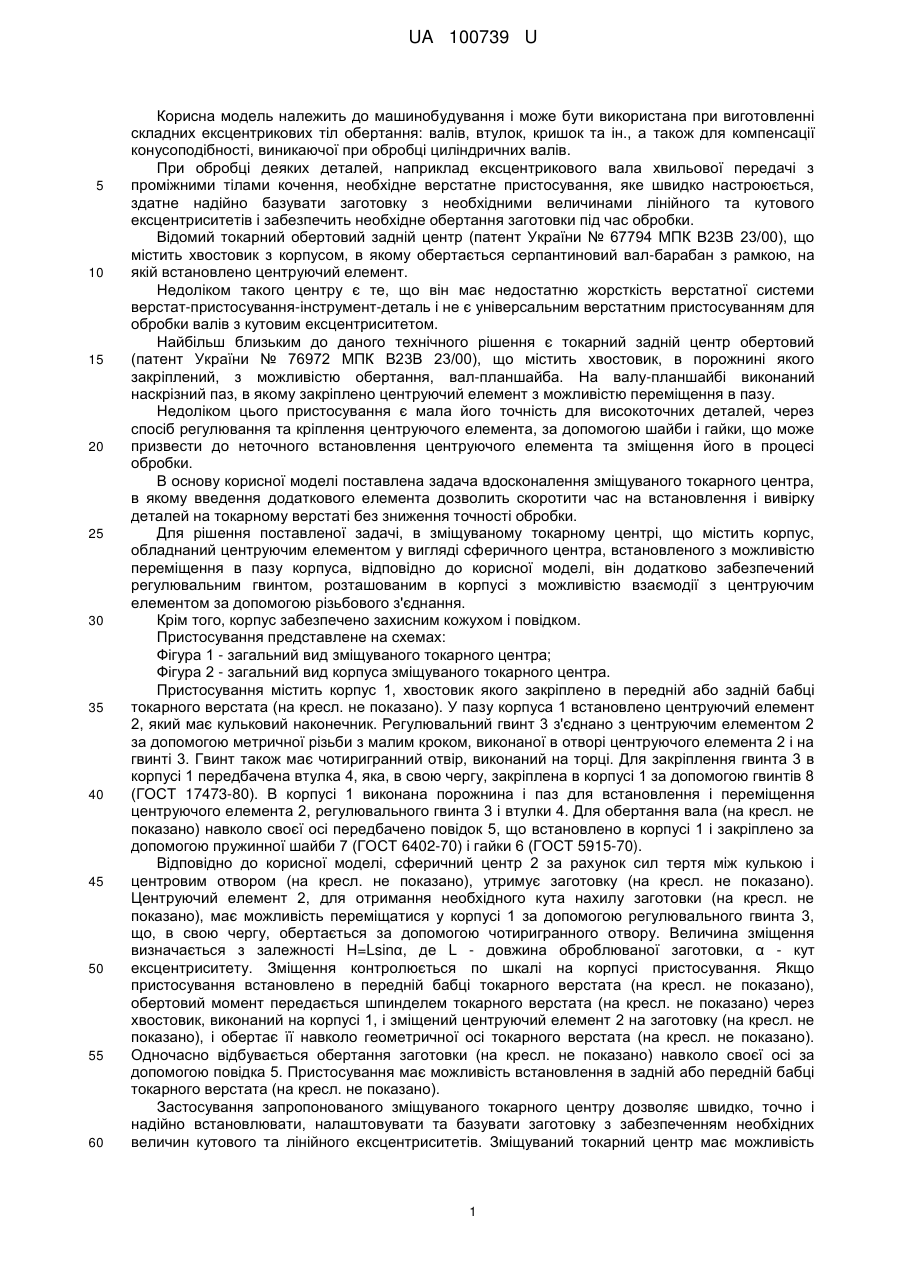

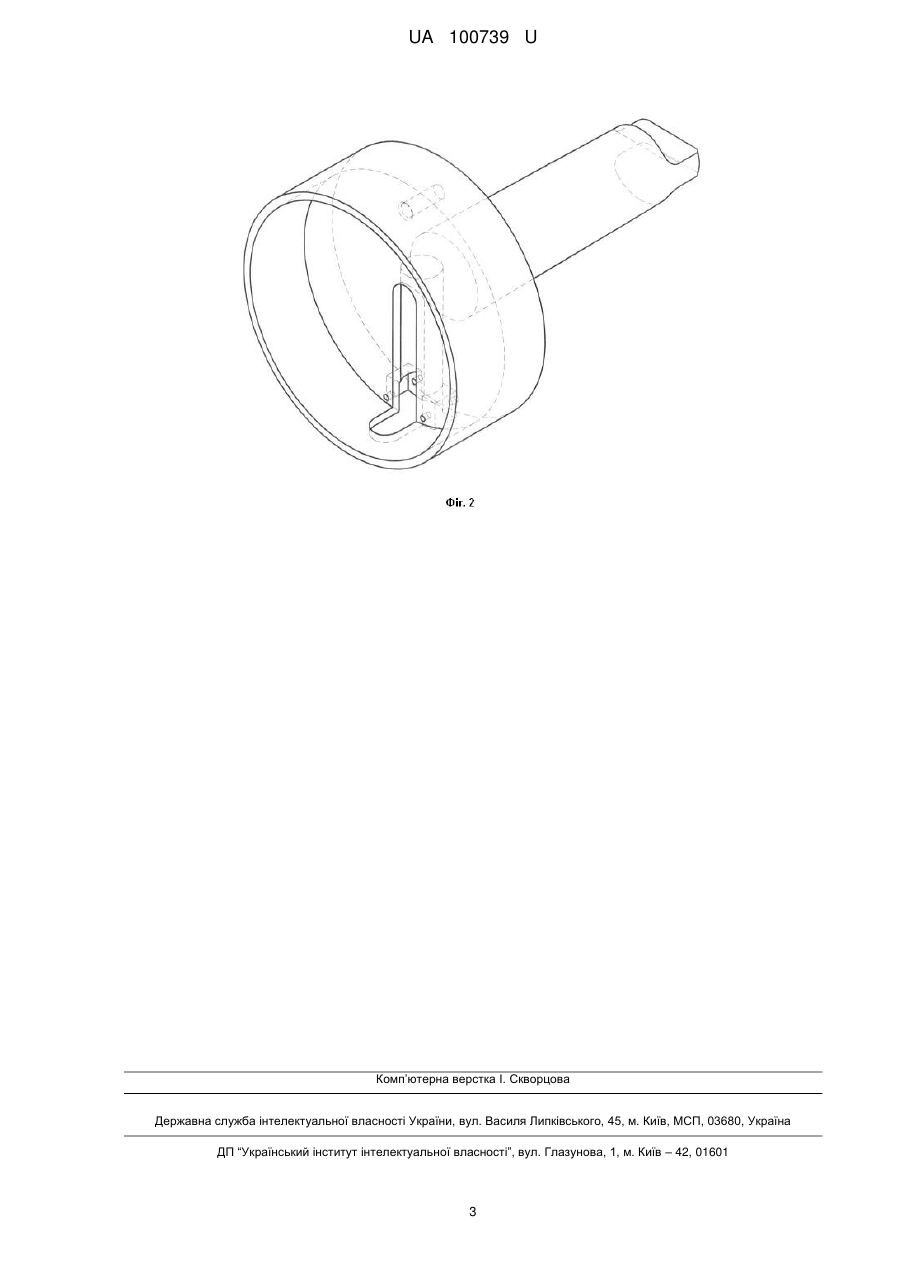

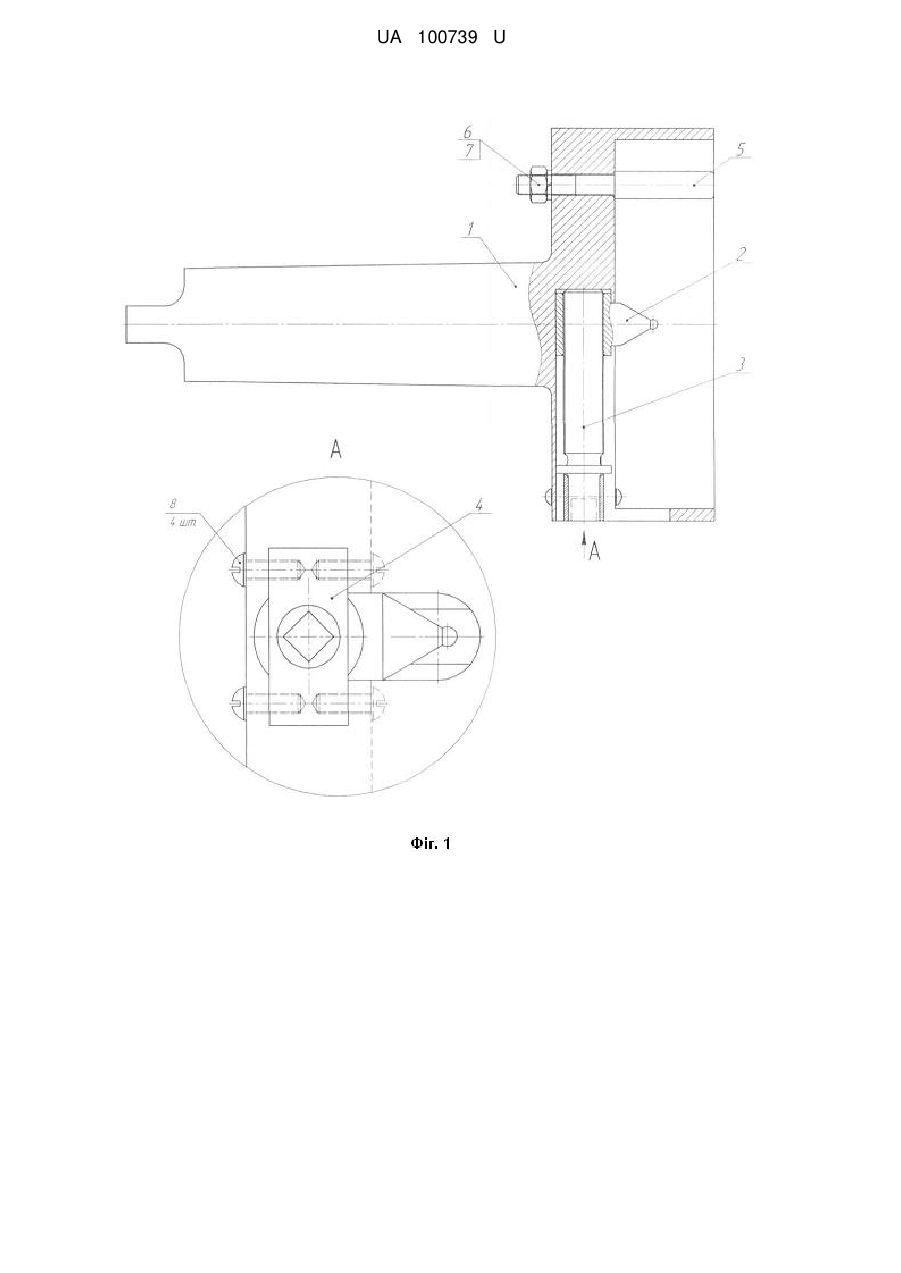

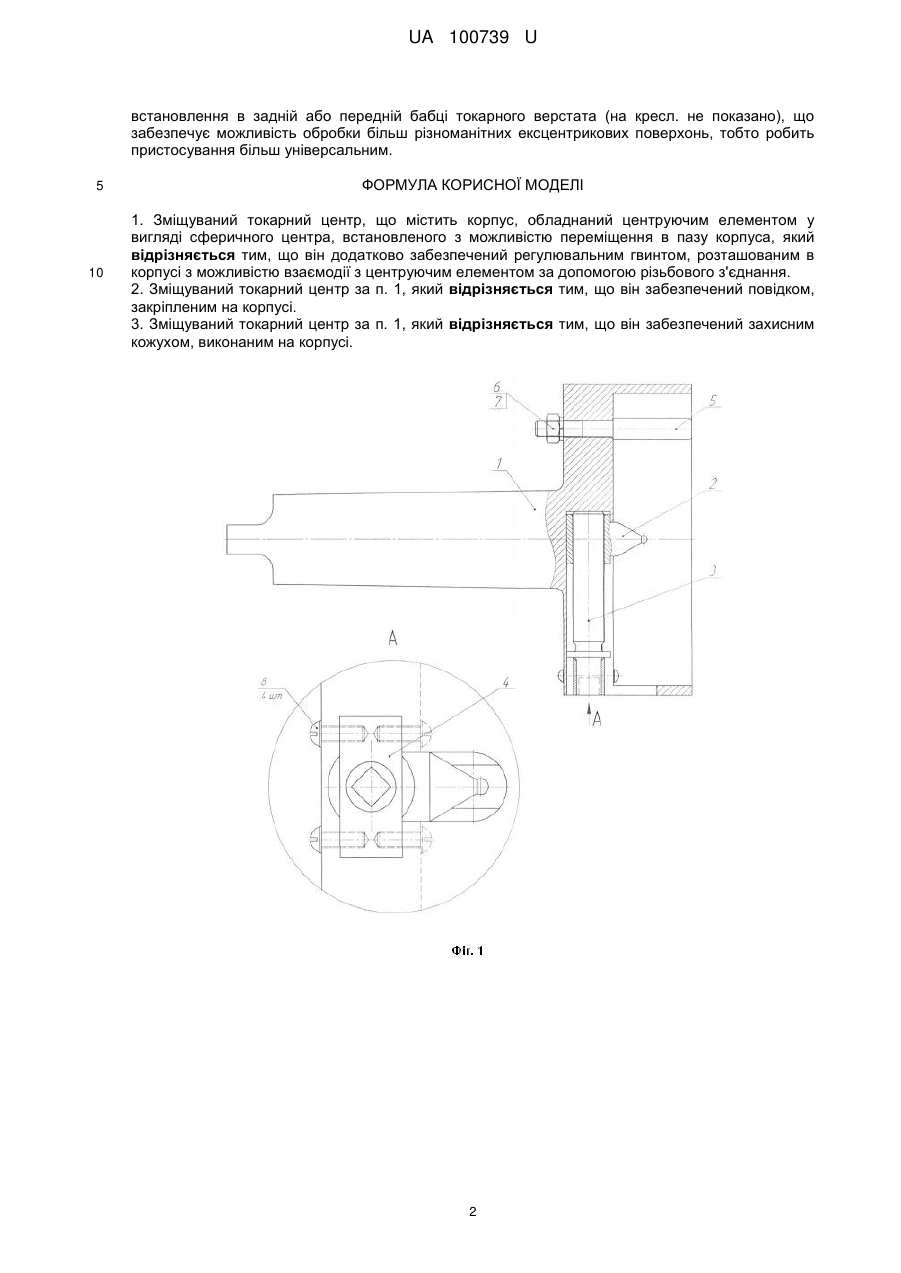

Реферат: Зміщуваний токарний центр містить корпус, обладнаний центруючим елементом у вигляді сферичного центра, встановленого з можливістю переміщення в пазу корпуса. Він додатково забезпечений регулювальним гвинтом, розташованим в корпусі з можливістю взаємодії з центруючим елементом за допомогою різьбового з'єднання. UA 100739 U (54) ЗМІЩУВАНИЙ ТОКАРНИЙ ЦЕНТР UA 100739 U UA 100739 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана при виготовленні складних ексцентрикових тіл обертання: валів, втулок, кришок та ін., а також для компенсації конусоподібності, виникаючої при обробці циліндричних валів. При обробці деяких деталей, наприклад ексцентрикового вала хвильової передачі з проміжними тілами кочення, необхідне верстатне пристосування, яке швидко настроюється, здатне надійно базувати заготовку з необхідними величинами лінійного та кутового ексцентриситетів і забезпечить необхідне обертання заготовки під час обробки. Відомий токарний обертовий задній центр (патент України № 67794 МПК В23В 23/00), що містить хвостовик з корпусом, в якому обертається серпантиновий вал-барабан з рамкою, на якій встановлено центруючий елемент. Недоліком такого центру є те, що він має недостатню жорсткість верстатної системи верстат-пристосування-інструмент-деталь і не є універсальним верстатним пристосуванням для обробки валів з кутовим ексцентриситетом. Найбільш близьким до даного технічного рішення є токарний задній центр обертовий (патент України № 76972 МПК В23В 23/00), що містить хвостовик, в порожнині якого закріплений, з можливістю обертання, вал-планшайба. На валу-планшайбі виконаний наскрізний паз, в якому закріплено центруючий елемент з можливістю переміщення в пазу. Недоліком цього пристосування є мала його точність для високоточних деталей, через спосіб регулювання та кріплення центруючого елемента, за допомогою шайби і гайки, що може призвести до неточного встановлення центруючого елемента та зміщення його в процесі обробки. В основу корисної моделі поставлена задача вдосконалення зміщуваного токарного центра, в якому введення додаткового елемента дозволить скоротити час на встановлення і вивірку деталей на токарному верстаті без зниження точності обробки. Для рішення поставленої задачі, в зміщуваному токарному центрі, що містить корпус, обладнаний центруючим елементом у вигляді сферичного центра, встановленого з можливістю переміщення в пазу корпуса, відповідно до корисної моделі, він додатково забезпечений регулювальним гвинтом, розташованим в корпусі з можливістю взаємодії з центруючим елементом за допомогою різьбового з'єднання. Крім того, корпус забезпечено захисним кожухом і повідком. Пристосування представлене на схемах: Фігура 1 - загальний вид зміщуваного токарного центра; Фігура 2 - загальний вид корпуса зміщуваного токарного центра. Пристосування містить корпус 1, хвостовик якого закріплено в передній або задній бабці токарного верстата (на кресл. не показано). У пазу корпуса 1 встановлено центруючий елемент 2, який має кульковий наконечник. Регулювальний гвинт 3 з'єднано з центруючим елементом 2 за допомогою метричної різьби з малим кроком, виконаної в отворі центруючого елемента 2 і на гвинті 3. Гвинт також має чотиригранний отвір, виконаний на торці. Для закріплення гвинта 3 в корпусі 1 передбачена втулка 4, яка, в свою чергу, закріплена в корпусі 1 за допомогою гвинтів 8 (ГОСТ 17473-80). В корпусі 1 виконана порожнина і паз для встановлення і переміщення центруючого елемента 2, регулювального гвинта 3 і втулки 4. Для обертання вала (на кресл. не показано) навколо своєї осі передбачено повідок 5, що встановлено в корпусі 1 і закріплено за допомогою пружинної шайби 7 (ГОСТ 6402-70) і гайки 6 (ГОСТ 5915-70). Відповідно до корисної моделі, сферичний центр 2 за рахунок сил тертя між кулькою і центровим отвором (на кресл. не показано), утримує заготовку (на кресл. не показано). Центруючий елемент 2, для отримання необхідного кута нахилу заготовки (на кресл. не показано), має можливість переміщатися у корпусі 1 за допомогою регулювального гвинта 3, що, в свою чергу, обертається за допомогою чотиригранного отвору. Величина зміщення визначається з залежності Η=Lsinα, де L - довжина оброблюваної заготовки, α - кут ексцентриситету. Зміщення контролюється по шкалі на корпусі пристосування. Якщо пристосування встановлено в передній бабці токарного верстата (на кресл. не показано), обертовий момент передається шпинделем токарного верстата (на кресл. не показано) через хвостовик, виконаний на корпусі 1, і зміщений центруючий елемент 2 на заготовку (на кресл. не показано), і обертає її навколо геометричної осі токарного верстата (на кресл. не показано). Одночасно відбувається обертання заготовки (на кресл. не показано) навколо своєї осі за допомогою повідка 5. Пристосування має можливість встановлення в задній або передній бабці токарного верстата (на кресл. не показано). Застосування запропонованого зміщуваного токарного центру дозволяє швидко, точно і надійно встановлювати, налаштовувати та базувати заготовку з забезпеченням необхідних величин кутового та лінійного ексцентриситетів. Зміщуваний токарний центр має можливість 1 UA 100739 U встановлення в задній або передній бабці токарного верстата (на кресл. не показано), що забезпечує можливість обробки більш різноманітних ексцентрикових поверхонь, тобто робить пристосування більш універсальним. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Зміщуваний токарний центр, що містить корпус, обладнаний центруючим елементом у вигляді сферичного центра, встановленого з можливістю переміщення в пазу корпуса, який відрізняється тим, що він додатково забезпечений регулювальним гвинтом, розташованим в корпусі з можливістю взаємодії з центруючим елементом за допомогою різьбового з'єднання. 2. Зміщуваний токарний центр за п. 1, який відрізняється тим, що він забезпечений повідком, закріпленим на корпусі. 3. Зміщуваний токарний центр за п. 1, який відрізняється тим, що він забезпечений захисним кожухом, виконаним на корпусі. 2 UA 100739 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
